Укладка теплого пола своими руками

Укладка теплого пола своими руками: особенности выполнения работ

Для того чтобы в доме или квартире было всегда комфортно, в них должно быть правильно организовано отопление. Одним из оптимальных решений является монтаж электрического теплого пола своими руками. Такое отопление обеспечит комфорт, оно не занимает пространство комнаты, не портит ее внешний вид и эффективно обогревает помещение, может использоваться как основное или дополнительное отопление.

Схема теплого пола под ламинат.

Особенности керамической плитки

Если данное покрытие использовать самостоятельно, то оно является холодным. Но если будет выполнена укладка теплого пола под плитку, то такое решение позволит эффективно обогревать комнату, ходить по такому покрытию будет приятно. Уложить теплый пол, электрический или водяной, можно самостоятельно. Он может быть использован как в качестве основного, так и дополнительного источника отопления.

Схема укладки керамической плитки на пол.

Укладка теплого пола позволяет распространяться теплу снизу вверх, при этом самый теплый воздух расположен внизу, а вверху он немного прохладнее.

Такое распределение теплого воздуха является самым комфортным для человека, когда ноги находятся в тепле, а на уровне головы воздух прохладнее.

Установка теплого пола своими руками — доступное решение для любого домашнего мастера, после чего сверху укладывают керамическую плитку. Такой вид отопления не пересушивает воздух, нет повышенной циркуляции воздуха, поэтому не переносится пыль и нет сквозняков.

Укладка в качестве покрытия теплого пола керамической плитки позволяет получить прочную конструкцию, которая не боится перепадов температуры и имеет высокую теплопроводность.

Под керамическую плитку своими руками может быть выполнен монтаж как электрического, так и водяного теплого пола.

Вернуться к оглавлению

Особенности водяного пола

Заливка водяного теплого пола.

Такой теплый пол можно устанавливать в любом помещении, поэтому он очень популярен. Сначала устанавливается система трубок, по которым будет двигаться теплоноситель, а сверху выполняется монтаж напольного покрытия. Чаще всего это плитка, но может быть и ламинат.

Состав водяного теплого пола:

верхним слоем идет керамическая плитка;
под ней слой клея;
бетонная или песочно-цементная стяжка;
система трубок;
армирующая сетка;
теплоизоляционный материал;

подготовленное основание.

Перед началом монтажа по всему периметру комнаты надо уложить демпферную ленту, она будет компенсировать расширение бетонного основания во время его нагрева.

Бетонную стяжку можно заливать только после того, как будет полностью выполнен монтаж системы водяного пола. Чтобы ускорить процесс сушки стяжки, можно использовать уже смонтированный теплый пол, по которому пропускают теплоноситель, но не рекомендуется, чтобы его температура превышала 30 градусов.

Вернуться к оглавлению

Особенности электрического теплого пола

Схема для монтажа электрического теплого пола.

Распространенным решением также является и теплый электрический пол. Он может быть кабельным, пленочным или инфракрасным. Можно приобрести кабель в катушках или уже готовые секции в виде матов.

Виды электрического теплого пола между собой отличаются способом монтажа. Подача питания на кабель выполняется через терморегулятор, что позволяет регулировать температуру. Если обычный кабель не должен нагреваться во время передачи энергии, то в нагревательном кабеле все наоборот. При прохождении через него электрического тока происходит нагрев кабеля, за счет чего и обеспечивается обогрев помещения.

Как кабель, так и маты укладываются в бетонную стяжку. При использовании матов плитку можно класть прямо на них, проведение дополнительных работ не требуется.

При использовании одножильного кабеля его конец после выполнения монтажа должен вернуться к началу. Если же используется двухжильный кабель, то этого не требуется.

Теплый электрический пол можно положить поверх старой плитки или стяжки.

Схема инфракрасного теплого пола.

Для этого используются готовые нагревательные маты. Их можно надрезать, чтобы повернуть на 90 или 180 градусов, но делать это надо аккуратно, не допуская повреждение кабеля.

Под те места, где будет располагаться крупная бытовая техника или мебель, электрический кабель не укладывают, чтобы не происходил его перегрев.

Финишная стяжка укладывается только после того, как будет проверена работоспособность всей системы. Для того чтобы электрический пол эффективно обогревал помещение, толщина стяжки не должна превышать 50 мм, иначе она просто не сможет прогреваться.

При укладке инфракрасного пленочного пола надо использовать теплоотражающий материал, в котором нет алюминиевой фольги, для этого используется полипропиленовая пленка.

Инфракрасный пол монтируют там, где он не будет перегреваться, иначе он выйдет из строя. Если на него будет укладываться плитка, то надо использовать твердую теплоотражающую подложку. Если сверху будет установлена мебель, то расстояние от пола до ее дна должно быть не менее 30 мм.

При укладке керамической плитки на такой тип отопления ширина швов должна быть 2-3 мм, чтобы обеспечить ее беспрепятственное расширение во время нагрева поверхности.

В том случае когда электрический теплый пол будет использоваться в качестве основного источника, на 1 м² необходимо 140-180 Вт мощность. Если же это будет дополнительный источник обогрева, то достаточно всего 80 Вт.

Вернуться к оглавлению

Самостоятельный монтаж электрического теплого пола

Варианты раскладки труб теплого пола.

Для проведения работ вам понадобятся:

готовые маты или кабель;
термостат;
утеплитель;
армирующая сетка;
песчано-цементный раствор;
правило;
керамическая плитка или другое напольное покрытие.

Сначала выполняются подготовительные работы, во время которых удаляют мусор и пыль, а также заделывают все имеющиеся щели. Теперь надо покрыть поверхность грунтовкой для бетона.

Согласно предварительно выполненной схеме размещения мебели, сделайте разметку на поверхности пола, чтобы в этих местах не было нагревательного кабеля.

По периметру комнаты на стену крепят демпферную ленту и на пол укладывают слой утеплителя, чаще всего это пенофол. Сверху укладывают армирующую сетку. Теперь можно переходить к укладке матов, при этом надо следить, чтобы не было их пересечения.

От стены нужно отступить не меньше 50 мм, от других отопительных элементов — не меньше 100 мм. После укладки матов проводят их подключение к термостату и к сети, после чего выполняют пробный запуск системы отопления.

Если все нормально, то можно переходить к следующему этапу. Заливают стяжку толщиной около 10 мм. Надо подождать, пока она полностью высохнет, и снова проверить работу системы. Если все нормально, то можно выполнять укладку плитки или другого напольного покрытия.

Как видите, теплый пол является отличным решением как для основного, так и для дополнительного отопления. По нему не только приятно ходить, он также незаметен, поэтому не будет мешать в оформлении комнаты, как обычные радиаторы отопления.

moyagostinaya.ru

В 21-м веке в России все большую популярность набирает такая технология обогрева помещений, как теплый электрический пол, уложенный по определенному принципу.
Пол с помощью электрического греющего кабеля монтируется в соответствии со схемой, под плитку, как правило, в стяжку из бетона. Нагревательный кабель с успехом применяют для устройства системы теплых электрополов под плитку в различных жилых помещениях, чаще всего это столовые и ванные комнаты, а также балконы и лоджии.

Нельзя не признать, что теплый пол, монтируемый специально под плитку, в российских широтах представляет собою крайне удобное решение для строящихся домов и квартир. Изготавливая для будущего жилища бетонную стяжку и в то же время осуществляя монтаж нагревательного кабеля под пол, мы можем решить сразу две насущные задачи практически при тех же затратах времени. Когда наша свежезалитая стяжка окончательно высохнет, мы получим уже сравнительно готовый обогреваемый пол даже до облицовки его керамической напольной плиткой.

Теплые полы бывают:

электрические;
водяные.

В первом случае источник обогрева, конечно же, электричество, во втором – горячая вода.
Их монтаж делают с целью утепления таких помещений, как лоджии; ванные комнаты; жилые комнат; иные помещения.

Всё чаще используется ставшая в последние годы популярной в России система под брендом «Теплолюкс». Если интересно, можете посмотреть это видео:

Один из распространенных вариантов представляет собой систему, когда на пол укладывается кабель по типу змейки, а поверх него выполняется цементная стяжка. Электрическую систему обогрева производят в виде рулона, в состав которого входят: армирующая сетка и провод, что упрощает укладку теплого пола под плитку. Мощность кабельной системы, определяемую путем расчета с учетом площади, высоты, материала, толщины стен помещения, размеров окон, определяет длина кабеля, поэтому менять ее нельзя. Обо всех нюансах, возникающих, когда производится монтаж системы теплолюкс, расскажет видео, а вам останется только все это повторить, выполняя такую работу, как укладка теплого пола под плитку своими руками.

Греющий кабель для теплого пола

Теплый пол в стяжке представляет собою полностью смонтированный готовый комплект греющего кабеля, толщиной около 0,7-0,8 см, соединенный с холодным соединительным кабелем, защищенный на концах и в местах соединений герметичной концевой муфтой и соединительной.

Монтаж электрического пола под плитку делают с помощью оцинкованной либо медной ленты, на которую витками закрепляют нагревательный кабель. В стенку вмонтируют терморегулятор, а в полу между витками кабеля датчик

Монтаж электрического теплого пола выполняется с помощью специальной монтажной ленты, оцинкованной либо медной, на которой закрепляют нагревательный кабель витками, в стене устанавливается терморегулятор, подключается термодатчик, который укладыввают непосредственно в пол между витками нагревающего кабеля. Стяжку под теплый пол делают толщиною 3-5 см. Более детальную информацию касательно монтажа греющего кабеля можно узнать здесь: монтаж электрического теплого пола под плитку.

Регулированием частоты витков нагревающего кабеля, регулируется по интенсивности обогрев пола. Так один и тот же греющий кабель возможно установить и для обогрева пола, и также использовать его как основу для обогрева помещений.

С помощью греющего кабеля в современных городах уже нередко можно встретить, как обогреваются не только жилые помещения, но и гаражи, и разного рода открытые площадки и дорожки. Вполне эффективно обогревают греющим кабелем и трубопроводы и грунт для теплиц. Так что такие полезные приспособления помогают решить множество разноплановых задач.

Поставляется такой кабель в готовых комплектах. Каждый из них рассчитан на конкретную площадь укладки.

При монтаже теплых полов обязательно надо учесть тот факт, что нагревательные кабеля категорически запрещено подрезать, укорачивать либо, наоборот, надставлять для удлинения. Эти действия могут вызвать поломку всей системы пола, а это необходимость дорогостоящего ремонта. Так что оптимальным решением будет отдать сделать расчет длины и мощностей греющего кабеля для теплого пола квалифицированным специалистам. Что касается информации о расчете кабельного теплого пола, то прочесть ее можно здесь: расчет мощности кабеля для теплого пола.

Одним из лучших вариантов электрической системы теплых полов под керамическую плитку считаются нагревательные маты. Изделия выполнены из особой стекловолоконной сетки, к которой прикреплены экранированные нагревательные секции. Изготовленные технологией соединения безмуфтовым методом холодных и горячих частей, такие маты по праву считаются весьма надежными. Их установку осуществляют в несколько этапов:
Первым делом составляется схема расположения нагревательных матов. Важно учесть, что в тех местах, где предполагается расставить предметы мебели, нельзя размещать электрические нагревательные элементы.
Далее нужно осуществить подготовку поверхности пола. Для этого удаляется все лишнее, включая мусор )), пол выравнивается (если есть в этом необходимость).
Укладывается теплоизоляционный материал. Процедура важная — это необходимо для снижения потерь тепла.
Далее делается цементная стяжка, она станет базой для плиточного покрытия.
Нагревательные маты укладывают по соответствующей, предварительно намеченной схеме. Также по схеме осуществляется подключение к электросети и установка терморегулятора.

Компоненты электросети для системы теплого пола:

нагревательный мат;
терморегулятор;
термодатчик;
устройство защитного отключения.

По ходу работы иногда надо будет аккуратно разрезать стекловолоконную сетку. Важно постараться, чтобы не повредить кабель.
Подключение провода к сети. На этом этапе тестируется работа всей системы, проверяется ее исправность. Именно сейчас важно тщательно все проверить и по необходимости исправить недочеты и ошибки. По завершении всей работы исправлять что бы то ни было станет в разы сложнее: для этого понадобится демонтаж всего пола.
Финишная отделка чаще всего подразумевает укладку кафельной плитки либо ламината. Кафель кладут непосредственно на нагревательные маты, приклеивая специальным плиточным клеем (его слой не не надо делать более 7 мм).

Теплые водяные полы – очень популярная сегодня система отопления. В некоторых новопостроенных домах квартиры снабжаются теплом не через привычные радиаторы отопления, а именно системами водяных теплых полов. Она представляет собою систему труб, монтируемую под поверхностью пола, в которые заливается горячая вода. Соответственно трубы должны быть подходящими для горячей воды. Поверх системы водяного пола нередко заливают бетонную стяжку, но нередко ее монтаж делается непосредственно под плитку. Водяной пол многие решаются выполнить своими руками, это вполне реальная задача. Чтобы убедиться в этом, посмотрите это видео. И если оно вас убедит и вдохновит, подготовьте поверхность пола в ванной комнате, лоджии или другом второстепенном помещении вашего дома, и у вас будет возможность попробовать свои силы на практике и сделать доброе дело для семьи.

К новому виду теплого пола относится и так называемый пленочный (его еще нередко представляют как «инфракрасный», хотя справедливости ради, надо заметить, что любой из теплых полов по своему излучению является инфракрасным). Цена пленочного пола немного выше. Каким образом устроена такая пленка? В нее внедрены углеродистые полимеры, нагревающиеся при помощи электротока. Нагрев и размеры полотен бывают разными. В качестве утеплителя под плитку применяют листовую пробку.

Пленочный инфракрасный обогрев выгоден тем, что его можно как угодно разрезать. Обычно на лоджии и в ванной места немного и эта технология – монтаж фрагментами под плитку, наиболее приемлем. Цена его, в этом случае, будет вполне оправданной. А вот установка электрического теплого пола, как в ванной, так и на лоджии затруднительна.

Теплый электрический пол абсолютно безвреден для людей и животных

Иногда у людей перед укладкой в доме системы теплого пола возникает вопрос, а не является ли он вредным для здоровья. Теплые полы опасности для здоровья человека не представляют. Они безвредны, поскольку излучаемое ими тепло является естественным, инфракрасным. Впрочем, от греющей системы нагревается напольное покрытие. И от того, какой материал использован в доме в качестве чистового пола, отчасти зависит экологическая чистота помещения. Пол, выполненный под плитку, считается предпочтительным по двум причинам: плитка отлично проводит тепло; и абсолютно безвредна для атмосферы. Система инфракрасного электрического пола под плитку абсолютно безопасна для здоровья человека, а двужильный экранированный греющий кабель рекомендован по нормам СанПиН к установке в жилых помещениях, ведь у такого кабеля почти нет электромагнитного излучения, а это важный критерий, принятый в соответствии с жесткими требованиями безопасности, принятыми в странах Европы и в России. Отсутствие электромагнитного излучения обеспечено двумя нагревающими жилами, создающим электромагнитные поля, компенсирующие одно другое.

Кабельный теплый пол, установленный в бетонную стяжку, прослужит долго. Как обычно десятилетиями служит нам скрытая в стенах дома электропроводка. Как правило, мы и не вспоминаем о ней от одного капремонта до другого. Но для надежности и спокойствия при дальнейшей эксплуатации рекомендуется правило: перед установкой греющего кабеля и до процесса заливки стяжки не поленитесь сделать на бумаге схему укладки вашего пола. Эта предосторожность не будет лишней и может выручить вас, когда понадобится спустя время восстановить в памяти точное расположение нагревательного кабеля, когда соберетесь делать ремонт и менять, например, напольное покрытие. Имея точное представление о том, где проходит кабель, можно полностью исключить опасность его случайно повредить в процессе ремонта.

Электрический пол под плитку не потребует в дальнейшем никакого особенного ремонта и техобслуживания. Однажды установив такую систему, вы сможете о нем больше не вспоминать, а просто с удовольствием пользоваться

Если вы намерены установить электрический пол своими руками, посмотрите сначала очень достойный видеоматериал на эту тему. Скорее всего, посмотрев видео, вы поймете многие нюансы данной технологии, что, надеюсь, вам поможет в дальнейшей работе.

После отделки стен и пола красивой кафельной плиткой, будь то столовая, кухня, прихожая, ванная комната или лоджия, — любое помещение удивительно преображается и выглядит очень эффектно и привлекательно.
Наиболее подходящим вариантом считается укладка поверх теплой системы пола керамической или иной плитки, она хорошо проводит тепло.

Электропол системы теплолюкс в ванной или бане решает проблему размножения плесени и грибков – в сухом месте эти микроорганизмы не размножаются. Сделать монтаж такого пола в этих небольших помещениях сможет своими руками практически каждый хозяин, который умеет пользоваться электроинструментом. Предварительно нужно изучить всю актуальную информацию, в том числе касающуюся цены. Но инструкция инструкцией, а лучше, как говорится, один раз увидеть, чем 100 раз услышать, поэтому посмотреть видео, где показана технология монтажа теплого пола своими руками под плитку, будет лучшим вариантом.

Установка теплоизоляции является обязательной, если вы выполняете своими руками монтаж полов системы теплолюкс. В противном случае будут большие теплопотери. Прежде чем уложить плитку своими руками, нужно сделать эскиз расположения труб, электрокабеля системы теплолюкс или показать на нем, как уложен инфракрасный пленочный обогреватель. Он понадобится при расстановке мебели на лоджии или комнате, так как не следует ставить что-то тяжелое на те места, где расположены нагреватели – так велит инструкция. При поломке системы теплолюкс, эскиз тоже пригодится – плитку нужно будет снять только в определенном месте, ведь цена на нее немалая.

После изучения всех тонкостей укладка теплого пола под плитку окажется не слишком сложной и вполне выполнимой процедурой.

teplolivam.ru

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Существуют такие виды систем:

Виды систем и рекомендации по выбору напольных покрытий

Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к. система может укладываться в слой плиточного клея.
Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола
Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:
Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
Особенности монтажа.
Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
Предел мощности.
Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.
Особенности монтажа кабельного пола
Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:
Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.
Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.
Монтажа кабельного пола
Как правильно монтировать нагревательные маты?
Технология укладки такой системы предусматривает осуществление следующих действий:
Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

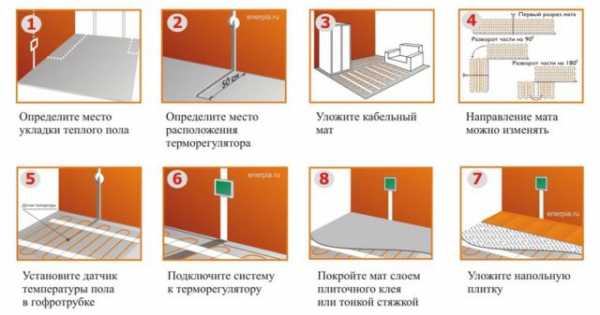

Технология укладки нагревательных матов
Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
Заливка изделия тонкой стяжкой или плиточным клеем.
Подробное видео по укладке:
Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.
Как правильно укладывать инфракрасный пол?
Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:
Выравнивание основания.
Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.
Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

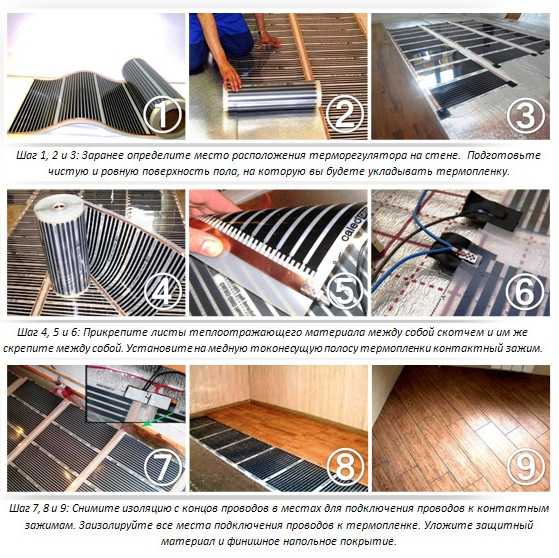

Пошаговая технология укладки ИК пленки
Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!
Загрузка…
delaydachu.ru
Разновидности теплый полов + установка!
Теплые полы набирают популярность с каждым годом, что абсолютно обосновано. В данной статье мы рассмотрим основные разновидности теплых полов, а также рассмотрим монтаж каждого вида, кроме этого мы подробно рассмотрим процесс монтажа плитки на теплый пол.
Водяной теплый пол своими руками
Эта система отопления представляет собой циркулирующую по трубам нагретую воду или антифриз. Трубы (металлопластиковые, медные, металлические и т.п.) закладывают в стяжку и подключают либо к бойлеру, либо к центральному отоплению. Такая система применима в частных домах, так как в городских квартирах подобную систему отопления подключить проблематично. Подробно про водяной теплый пол читайте тут.
Как смонтировать водяной теплый пол
Водяной теплый пол — схема
Первый этап – подготовка и выравнивание поверхности. Черновой пол очищают от мусора и устраняют все перекосы, чтобы избежать в дальнейшем неравномерного прогревания пола.
Далее настилаем полиэтиленовую пленку, закрепляя ее края скотчем.
Чтобы уменьшить теплопотери, укладываем слой теплоизоляционного материала (пробка, минеральная вата и т.п.) и армирующую сетку.
Производим монтаж. Для этого разбиваем все помещение на участки (площадь не более 40 квадратных метров и соотношение сторон не более чем 1 к 2).Укладываем компенсационные швы из вспененного полиэтилена и демпферной ленты между границами участков и вдоль стен (высота швов до 20 см). Далее крепим трубы к армирующей сетке и устанавливаем коллекторный шкаф.
Монтаж теплого пола
Трубы необходимо залить бетонной стяжкой. Толщина стяжки без армирующей сетки – 5 см, с таковой – 3 см. Смешиваем цемент, песок, полипропиленовую фибру и водный раствор пластификатора.
Заливаем трубы бетонной стяжкой — фото
Заливаем раствор между установленных «маяков», в процессе заливки обязательно прокалывая цемент проволокой во избежание появления пузырей. После заливки стяжки, смачиваем ее водой три дня, по истечении трех дней еще раз обильно увлажняем стяжку, накрываем е пленкой и оставляем на две недели. Когда стяжка высохнет, можно производить укладку керамической плитки.
Установка теплого электрического пола
Видео — монтаж теплого пола на основе нагревательных матов
Устройство электрического пола — схема
Электрический теплый пол выпускают трех видов: в виде полимерной пленки (инфракрасный), в виде матов или в виде кабеля.
Кабель для теплого электрического пола
Инфракрасные теплые полы производят в виде тонких квадратных пленок со стороной 50 см и толщиной 3,3 мм. На пленках закреплены электрические нагревательные элементы. Укладку производят непосредственно в плиточный клей.
Маты для теплого пола
Теплый пол в виде матов представляют собой армирующую сетку, на которой закреплен кабель, нагревающийся от электрического тока.
Теплый пол в виде матов — фото
Перед тем, как произвести укладку теплого пола, следует отметить на схеме участки, где стоит мебель. Там нагревательные элементы устанавливать нецелесообразно. Выбираем место для размещения датчиков температуры и терморегулятора.
Перфоратором в стене и на полу прорубаем каналы для укладки кабеля. Отдельно прорубаем выемку для терморегулятора (в случае, если он встраиваемый).
Делаем выемку для термореулятора
Поверхность пола обязательно нужно выровнять. Для этого, например, можно использовать самовыравнивающиеся наливные смеси для пола.
Кабели термодатчика и терморегулятора перед укладкой в каналы необходимо пропустить через гофрированные трубки.
Начинаем укладку кабеля
Затем укладываем на пол нагревательные маты. При укладке разрешено разрезать сетку, но кабель — ни в коем случае. Можно приклеить сетку к полу или зафиксировать ее любыми крепежными деталями, не затрагивая при этом нагревательный кабель.
Укладка на пол нагревательных матов
Соединяем провода и проверяем работоспособность системы.
Соединяем провода электрического теплого пола и проверяем работоспособность
После проверки можно наносить на сетку и кабель плиточный клей и укладывать плитку. Запускать теплый пол в работу разрешено не ранее, чем через три недели после укладки кафеля.
Укладка кафельной плитки на теплый пол
Пленочный инфракрасный пол не рекомендуется укладывать под керамическую плитку. А теплый пол кабельного типа можно даже устанавливать под цементную стяжку.
Выбор клея для укладки плитки на теплый пол
Обычный клей для керамической плитки после нескольких нагреваний может начать отслаиваться. Для укладки плитки на теплый пол необходимо клей, способный выдерживать большое количество температурных перепадов в процессе нагревания и остывания нагревательных элементов пола. Вместо клея подойдет смесь на основе алюминатного цемента или эпоксидной смолы.
Клей для плитки
Первый способ укладки плитки на теплый пол
Видео — укладка керамической плитки на теплый пол
Разведенный раствор клея толщиной 8-10 мм наносим поверх уложенного теплого пола (или стяжки, если таковая заливалась поверх труб отопления) небольшими участками. Затем, используя зубчатый шпатель необходимо выровнять раствор и уложить керамическую плитку, слегка вдавливая ее.
Нанесение клея по плитку
Для выравнивания швов устанавливаем пластиковые распорки
Замешивать сразу большое количество клея не рекомендуется, плитку укладывают максимум через 10 минут после того, как ее обработали клеем. Произвести корректировку можно не более чем, через 20 минут после того, как керамическая плитка уложена.
Проверяем ровность укладки с помощью уровня
Затирать швы можно через сутки после работ, а вот эксплуатировать теплый пол рекомендуется не ранее, чем через 1 месяц.
Второй способ
Производим заливку нагревательных кабелей наливным полом. Производим грунтовку основания наливного пола и затем укладываем керамическую плитку.
Обязательно следует выдерживать температурный режим от +5 до +25 градусов и остерегаться появления сквозняков в помещении.
Укладка плитки на теплый пол — инструкция и видео
Керамическая плитка обладает рядом замечательных качеств, среди которых: экологичность, пожаростойкость и продолжительный срок службы. Существуют виды плитки с нескользкой поверхность и повышенной ударостойкостью, наилучшим образом подходящих для пола. Напольное покрытие из керамической плитки достаточно красиво, а в сочетании с теплым полом плитка приобретает еще больше преимуществ, ведь она выполнена из материала, который способен стойко переносить многочисленные перепады температуры, накапливать тепло и сохранять его. А благодаря свойству керамической плитки быстро нагреваться, в кухне, ванной комнате или любом другом помещении при включении теплого пола моментально становится тепло.
Укладка плитки на теплый пол
Под плитку подходит любой из разновидностей теплого пола: водяной или электрический (инфракрасный, пленочный или кабельного типа). И каждый из этих видов имеет свои нюансы монтажа.
stroyvopros.net
Водяной теплый пол своими руками
Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.
Устройство водяного теплого пола
Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:
Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
Арматурная сетка или специальные модули для укладки труб;
Трубы, уложенные в контур определенной формы;
Бетонная стяжка толщиной не менее 5 см;
Финишное декоративное покрытие.
Технология укладки водяного теплого пола
Технология выполнения теплого пола
Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.
Подготавливаем пол к установке полистирольных плит
На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.
Процесс укладки труб
После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.
Подключение теплого пола к системе
В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.
Проводим опресcовку и балансировку системы
Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.
Выполняем стяжку пола и наносим финишное покрытие
Водяные теплые полы, залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.
Также советуем почитать список статей про теплый пол под плитку своими руками, а также про водяной теплый пол без стяжки.
stroyvopros.net
Как укладывать электрический теплый пол
Сейчас трудно сказать, когда на смену шерстяному ковру пришли современные материалы и технологии, предназначенные для утепления пола. Очень уж стремительно в последние десятилетия развивается сройиндустрия. На сегодняшний день принято делить теплые полы на два основных вида: водяной и электрический. Обе системы набирают, практически, одинаковое количество плюсов. И один общий плюс — системы имеют низкотемпературный нагреватель, благодаря которому температура пола не превышает 30-35 градусов Цельсия, а тепло распространяется по всей площади пола.
Придумали еще и воздушный пол, но он пока очень дорогой, поэтому, опять же пока, мы его не рассматриваем. Наибольшей популярностью — не только у городских жителей, но и у владельцев загородных частных домов, пользуются электрические теплые полы. Укладка электрического теплого пола возможна в любом жилом помещении — будь это квартира, загородный дом или гараж.
Для укладки электрического теплого пола в доме достаточно грамотно произвести монтаж нагревательного кабеля и подключить его к системе электроснабжения. Им к тому же легко управлять. Для этой цели на стене крепится терморегулятор, на него и возложена главная функция по поддержанию заданной температуры в помещениях дома. Существует также саморегулирующийся нагревательный кабель.
Принцип укладки разных видов теплого пола, в своей основе, одинаков. Отличие только в элементах нагревания. В водяном полу — это трубы, в электрическом, соответственно — кабель. Так как сегодня укладку электрического теплого пола в доме мы производим своими руками, нам будет очень полезно узнать побольше о главных составляющих этой замечательной системы.
Резистивный и саморегулирующийся нагревательный кабель: что выбрать
Существует два вида нагревательных кабелей: саморегулирующийся нагревательный кабель и резистивный.
У резистивного кабеля основной элемент — нагревательная жила, на которую сверху укладываются слои изоляции. В свою очередь, на изоляцию накладывается металлическая оплетка. Последняя выполняет функции заземления, а также — экранирующего элемента. Вся система накрыта слоем защитной оболочки.
Резистивный кабель делится на: одножильный и двужильный. Одножильный кабель — это самая простая версия электрического теплого пола. Название говорит само за себя — в таком кабеле находится только одна жила. Схема подключения обоих концов кабеля происходит по принципу замкнутой цепи. Все очень просто, но не без «но». Вокруг проводника, по которому течет ток, появляется электромагнитное поле, с которым очень сложно бороться, даже несмотря на то, что кабель защищает оплетка.
У двужильного кабеля, как вы уже поняли, две жилы — нагревательная и токопроводящая. Соответственно уровень излучения двужильного кабеля значительно ниже, чем у более простой версии электрического пола.
Если вы имеете дело с резистивным кабелем, то нужно учитывать, что от сильного давления на поверхность пола кабель может перегреться. То же самое произойдет в случае плохого контакта со стяжкой.
Напротив, у саморегулирующихся кабелей (по своему строению он похож на двужильный) обе жилы не нагревательные, а токопроводящие. А нагревательным элементом является специальная полимерная матрица, сопротивление которой напрямую зависит от ее температуры. Таким образом, когда кабель в каком-то месте перегревается, его сопротивление мгновенно увеличивается. Сила тока и, как следствие, тепловыделение снижаются. Остальные участки кабеля продолжают нормально функционировать.
Совет: выбирая резистивный кабель, обратитесь к составленной производителем таблице, определяющей удельную мощность системы на 1 кв. м площади. Чтобы понять, какой мощности должен быть кабель для вашего помещения (спальня, кухня, коридор, ванная или туалет), нужно вычислить будущую подогреваемую площадь. Делается это простым вычитанием из площади комнаты общую площадь шкафов, унитазов, ванн, холодильника и других предметов, сильно затрудняющих теплообмен. Далее — площадь подогрева умножаем на выбранную удельную мощность и получаем желаемый результат. Продолжаем уроки арифметики и высчитываем шаг укладки кабеля путем деления площади обогрева на длину кабеля. Если все понятно и, полученная в результате несложных вычислений мощность кабеля не превышает по потреблению электроэнергии средней мощности электропроводки обычной городской квартиры, то можно спокойно делать покупку.
Инструменты и материалы
молоток
зубило
дюпель-гвозди
цемент
перфоратор
ножницы по металлу
разметочная линейка
изолента или скотч
Укладка электрического теплого пола в доме своими руками
Кабельные системы
1. Устанавливаем термостат. Первым делом, нам нужно выбить в стене отверстие на месте установочной коробки (высота 50-100 см).
2. От распределительной коробки к месту установки подводим фазу, ноль и заземление.
3. Пробиваем в сторону пола канавку. В ней размещаем две пластиковые трубки. В одной будут проходить силовые провода нагревательного кабеля (ее длина равна расстоянию от поверхности пола до местоположения термостата). Вторая предназначена для проводки датчика пола. Ее длина почти на метр больше первой. Такой запас делается для дополнительной укладки по поверхности пола.
4. Выравниваем поверхность пола — по периметру стены клеем демпферную ленту. Затем делаем теплоизоляцию (толщина слоя не менее 2 см). Сверху теплоизоляционного слоя размещаем специальную монтажную ленту (с шагом 50 см), с помощью которой будет фиксироваться кабель. Мы будем укладывать кабель «змейкой» (каким способом укладывать кабель — принципиальной разницы нет), поэтому такие расчеты самые оптимальные.
5. Тянем к коробке термостата силовые провода. При этом, соединительная муфта должна находиться в бетонной стяжке. Отмерить необходимый шаг в укладке кабеля довольно легко — обычно, это расстояние между креплениями ленты. Отрезок пути между креплениями на монтажной ленте кратно небольшой длине. Кабели укладываем параллельно друг к другу.
6. Устанавливаем датчик температуры пола. На первом этапе вставляем в штробу, предварительно выбитую в стене, пластиковую трубку. Протягиваем ее по полу между линиями нагревательного кабеля (расстояние около 50-100 см от стены). В целях мер безопасности конец трубки оборачиваем изолентой, чтобы в нее не попал раствор.
7. Проверяем качество проведенного монтажа. Измеряем тестером сопротивление нагревательного кабеля. Оно должно соответствовать паспортному значению (допускается отклонение до 10%).
8. Приступаем к предпоследнему этапу — заливаем цементно-песчаную стяжку. Толщина стяжки (при твердой поверхности чернового пола) должна быть не менее 3 см (при наличии теплоизоляционного слоя — не менее 5 см).
9. Подключаем нагревательный кабель. К винтовым зажимам термостата (находятся в тыловой стороне) подсоединяем провода датчика температуры пола, провода питания нагревательного кабеля. Цепочку соединений замыкает электропроводка, которая и будет питать всю систему.
Тепловые маты
Тепловой мат — это тот же нагревательный кабель, только уложенный на специальную термоустойчивую пленку. Здесь мы также, перед укладкой, сначала определяем площадь покрытия и выбираем удельную мощность системы для точного расчета наших дальнейших действий.
Сразу скажем, что заниматься укладкой теплого пола — это одно удовольствие. В сущности, система представляет собой «слоистый пирог, в состав которого входит черновой бетонный пол, тепловой мат, клей для плитки и сам кафель. Да и принцип ее монтажа мало чем отличается от монтажа кабельных систем.
Однако есть отличия, о которых необходимо упомянуть:
1. Штробу для укладки датчика температуры пола нужно вырезать в стене и, скорее всего, по поверхности пола тоже. Это необходимо сделать, так как толщина пола с использованием теплого мата будет не менее 1-1,5 см.
По этой же причине, защитная пластиковая трубка проходит ниже уровня теплового мата.
2. После подготовительных работ, сразу переходим к укладки теплового мата, минуя процесс теплоизоляции.( В этом случае, теплоизоляционные материалы могут спровоцировать перегрев кабеля).
Сначала раскатываем теплый мат по всей площади. Ширина рулона приличная (где-то 0,5 м), поэтому воспользуемся методом «змейки». Менять направление движения будем с помощью ножниц, разрезая армирующую сетку. Для этого нам нужно развернуть рулон с матом и раскатывать дальше в противоположном направлении. Кабель не трогаем, работаем только с сеткой (расстояние между полосами около 5 см).
3. Разрезанный до конца мат вновь скручиваем в рулон. Отрываем на его нижней стороне защитную клейкую ленту и раскатываем рулон по всей поверхности пола, предварительно очистив пол от грязи и мусора.
4. Покрываем тепловой мат слоем плиточного клея. При этом, нагревательный кабель не должен выступать на поверхности пола. Оставляем высыхать клей на 3-5 дней. После этого срока, начинаем укладку керамической плитки и на этом монтаж заканчиваем.
В общей сложности монтаж подобной системы длится не более 7 дней, а это большой плюс. С другой стороны, как основной источник тепла тепловые маты использоваться не могут. Зато, на теплоизоляционных материалах сэкономили.
Нагревательная пленка
В этой схеме в качестве нагревательного элемента используется не кабель, а специальная тонкая пленка (толщина всего 0,3-0,5 мм). «Греют» пленку два медных проводника (они подключаются к напряжению 220 В), и — полосы из карбонового полупроводника, расположенные между ними.
Пленочные полы укладываются по тому же принципу, что и тепловые маты. Нагревательная пленка годится под любые типы покрытий. Для деревянных — удельная мощность нагревательной пленки, желательно, должна составлять 150 Вт/ми, для керамической плитки — 220 Вт/м2.
1. Укладку датчика температуры пола можно производить двумя способами. Это, когда штроба находится в полу с проложенной пластиковой трубкой, и другой вариант — укладка термодатчика непосредственно на поверхность пленки.
2. Укладка теплоизолирующей подложки. Раскладывается по всей поверхности пола. Желательно, чтобы поверхность теплоизолирующего материала была покрыта слоем фольгированной пленки (она зеркально будет отражать ИК-излучение).
3. Раскладываем полосами по всей поверхности пола рулон пленки. Делаем все то же самое, что и при укладке теплого мата, кроме одного — в этом случае, пленка разрезается в разрешенном производителем месте целиком.
4. Изолируем в месте разреза медные токопроводящие полосы (линии отреза проходят поперек рулона через каждые 20-30 см), проходящие по краю пленки. Изоляцию делаем только с одного конца пленки, к другому — подключаем силовые провода. Итак, наш пол, уложен листами пленки, существующий каждый сам по себе. Целиком система заработает после того, как мы подключим все листы. При этом, листы должны быть соединены параллельно: правая токопроводящая лента с такой же, но только с соседнего листа.
5. Укладываем на нагревательную пленку напольное покрытие. Как мы уже выяснили, пленка годится для любых покрытий. Однако, мы все же остановимся на ламинате. И вот почему. Ковролин не выгоден по многим причинам, и главная — сильная восприимчивость механического давления, а это значит, что существует риск серьезных повреждений нагревательных элементов.
Для укладки керамической плитки требуется специальный клей. Но, сколько не клей на гладкую поверхность нагревательной пленки, держать он ее будет плохо.
Остается только ламинат. Укладка ламината нагревательному полу ничем не повредит, да и сам способ укладки почти не отличается от обычного. Без надобности окажется только шумопоглощающая подложка. К тому же, ламинат сам по себе отличное защитное покрытие.
Срок службы каждого из представленных нами вариантов теплого электрического пола не менее 15 лет. Много это или мало, судить вам. Скажу одно, с применением новых технологий у нас не только упрощается жизнь, но и в немалой степени удлиняется. Мы начинаем ощущать повышенное чувство комфорта, а этот фактор всегда благостно влияет на наше с вами здоровье. А что еще может быть дороже нашего спокойствия? Да, что уж там говорить, новый теплый пол, например, — это еще и существенная экономия топлива и электроэнергии, и совсем не мелочная.
www.diy.ru
Как сделать электрический теплый пол своими руками: особенности монтажа

В этой статье мы рассмотрим:
Как устроена система электрического подогрева пола
Подготовка пола для укладки греющих кабелей
Электрический теплый пол своими руками: технология монтажа

Уютная и комфортная жилплощадь уже стала нормой для современного городского жителя – трудно себе представить существование без таких элементарных благ цивилизации как освещение, водоснабжение, приятная обстановка, радующая глаз, комфортная окружающая температура в любое время года. Последнее благо, пожалуй, наиболее важное среди всех остальных – если с отсутствием света и воды еще хоть как-то можно справиться, то вот с холодом дела обстоят совсем иначе. Современная квартира может быть оборудована целым комплексом климатического оборудования – это система отопления, кондиционирования и, конечно же, теплый пол, о котором и пойдет речь в дальнейшем. Вместе с сайтом stroisovety.org мы научимся монтировать электрический теплый пол своими руками, разберем все тонкости этого процесса и подробно изучим его устройство и принцип работы.

Как сделать теплый пол электрический своими руками

Как устроена система электрического подогрева пола

Практически все современные системы теплых полов, работающих от сети электропитания, разработаны с учетом быстрой и простой сборки. Чтобы монтаж электрического теплого пола могли осуществлять все желающие, его производят в виде конструктора, состоящего из трех элементов: нагревательного мата, температурного датчика и блока управления, называемого терморегулятором.

Нагревательный мат служит для нагрева основания пола. Он представляет собой гибкую сетку, на которой размещены кабели нагрева – как правило, она имеет полуметровую ширину и длину до 25м. Приобретая подобную систему подогрева, следует уделить внимание именно длине мата – расчет электрического теплого пола придется выполнить самостоятельно. Если быть точнее, то определить необходимо не длину, а общую площадь подогреваемых полов. Здесь следует взять в учет тот факт, что в местах установки мебели и прочих предметов быта нагревательный мат не укладывается. Мало того, его край должен находиться от этих предметов на расстоянии 20-30см. В принципе, правильно определить площадь подогрева будет достаточно – в магазине, исходя из рассчитанных параметров, вам подберут мат необходимой длины и мощности.

Нагревательный мат для электрического теплого пола фото

Температурный датчик снимает показания температуры с пола и передает их на блок управления системой теплого пола. Без него работа электрического пола будет не только неэкономичной, но и небезопасной – излишний нагрев кабеля может привести к непредсказуемым последствиям.

Температурный датчик для электрического теплого пола

О терморегуляторе стоит поговорить подробнее – именно на него возложены все функции управления. Устройство электрического теплого пола предполагает его работу в разных режимах – терморегулятор может осуществлять как почасовой контроль, так и посуточный и даже понедельный. Его можно запрограммировать так, чтобы он включался в любое удобное для вас время, а при необходимости и выключался точно так же. Все эти режимы работы успешно программируются на центральном пульте управления.

Монтаж электрического теплого – терморегулятор

Скажем так, терморегулятор позволяет задать недельный график работы теплого пола. Рассмотрим пример, вы поднимаетесь на работу в 7-00, приходите вечером домой в 19-00, субботу вы проводите дома, а воскресенье на даче. В такой ситуации экономичная работа теплого пола настраивается так: в рабочие дни пол будет включаться в 6-30 и в 18-30 (полчаса вполне достаточно, чтобы полы нагрелись), а выключаться в 8-00 и в 21-00. В субботу он будет работать без перебоя, а в воскресенье, как и вы, отдыхать. Настройка такой экономичной работы возможна благодаря терморегулятору с функцией программирования – экономия составляет практически 60%.

Существуют и более простые терморегуляторы – как правило, они не программируются и следят только за необходимой температурой пола. В этом случае система работает на всю катушку, и ни о какой экономии электроэнергии не может быть и речи.

Подготовка пола для укладки греющих кабелей

Укладка электрического теплого пола (опять же для повышения эффективности его работы) выполняется на подготовленное основание. Здесь не имеется в виду заделка трещин и грунтовка – это само собой разумеется. Речь идет о таких подготовительных работах, в результате которых все тепло, излучаемое электрическими кабелями, будет направляться внутрь помещения, а не для обогрева плит перекрытия.

На этом этапе работ вам придется сделать новую стяжку пола. Можно, конечно, и обойтись без нее, но только в этом случае, кроме своего пола, вы будете подогревать потолок соседям снизу. Тепло будет рассеиваться и теряться в огромном количестве бетона.

Стяжка для теплого пола представляет собой слоеный пирог из различных материалов. На плиты перекрытия сначала укладывается гидроизоляция из полиэтиленовой пленки, дальше идет пенопласт толщиной не менее 30мм, следом за ним ложится теплоотражающий экран, потом слой металлической сетки или арматуры и лишь только после этого заливается новая стяжка толщиной не менее 50мм. Более тонкий слой может растрескаться в процессе эксплуатации.

Вот такую подготовку основания требует технология укладки электрического теплого пола.

Укладка электрического теплого пола своими руками – подготовка пола

Электрический теплый пол своими руками: технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения. На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной стяжкой и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Автор статьи Михаил Корнеев

stroisovety.org

Разное
