Теплый пол под плитку водяной своими руками
Современный и комфортный в эксплуатации теплый пол под плитку водяной своими руками выполнить не сложно, зная основные особенности таких конструкций.
Главным условием получения долговечной и безопасной в использовании системы «теплые полы» является правильный выбор материалов и грамотный монтаж.
Основные типы теплых водяных полов
Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:
- Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
- Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.
Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.
Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.
Можно ли сделать водяной пол в квартире?
Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.
Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.
Процесс укладки водяного пола
Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.
Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.
Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.
Выбор материалов и подготовка оборудования
Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:
- плоскогубцами;
- строительным уровнем;
- рулеткой;
- гаечными и разводными ключами;
- отвёрткой;
- зубилом;
- ножницами для резки металлопластиковых труб;
- специальным сварочным аппаратом;
- перфоратором;
- шуруповертом;
- такером.
Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.
В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.
Инфракрасные полы – хороший вариант обустройства системы “теплый пол”. Инфракрасный теплый пол под плитку – инструкция по монтажу.
О плюсах и минусах электрических теплых полов под плитку читайте тут.
Виды и технологии укладки кабельных теплых полов под плитку описаны по ссылке.
Подготовка поверхности
На стадии подготовительных работ, в обязательном порядке выполняются следующие мероприятия:
- удаление старого напольного покрытия;
- демонтаж старой стяжки;
- выравнивание плоскости подготавливаемой поверхности по горизонтали.
Основание и пирог теплого водяного пола
При подготовке поверхности, в процессе выравнивания допускается наличие минимального перепада по высоте.

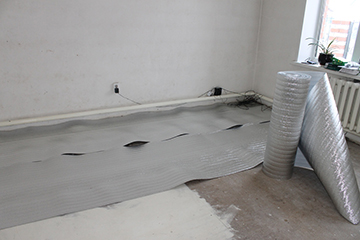

Теплоизоляция пола
Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:
- фиксация демпферной ленты по периметру помещения;
- укладка гидроизолирующих материалов;
- монтаж демпферной ленты между несколькими контурами;
- в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.
Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.
На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.
Армирование пола
Поверх утеплительного слоя укладывается армирующая сетка, которая используется в качестве фиксатора для стяжки. Некоторые специалисты применяют сетки армирующего типа для закрепления трубной системы «теплый пол», что позволяет обойтись в процессе монтажа без специальных клипс и крепежных полосок.
Армирование пола поверх утеплителя
В этом случае монтируются стяжки на основе пластика. Для армирования стяжки можно применять металлическую сетку, основой которой является проволока диаметром 3 мм при размерах ячейки 10х10 см.
Укладка труб на водяной теплый пол со стяжкой
Схема обустройства системы «теплый пол» с укладкой труб может быть различной. Чаще всего используются варианты укладки:
- «улиткой» или «ракушкой»;
- «змейкой».
Стяжка для водяного пола
Чтобы правильно выбрать способ укладки, необходимо правильно учесть общую площадь отапливаемого помещения, наличие навыков и профессионального инструмента.
Самой простой и максимально удобной схемой для самостоятельной укладки труб при обустройстве системы водяной «теплый пол» является «улитка».
Алгоритм укладки водяного теплого пола в ванной своими руками
Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.
Как сделать водяной теплый пол в ванной
Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов. Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения.
Затраты на содержание водяных полов меньше, чем электрических. Укладка теплого водяного пола под плитку подходит для небольших помещений, часто используется в индивидуальном строительстве.
Видео монтажа инфракрасного теплого пола под плитку смотрите по ссылке.
Теплый пол на полистирольной основе
Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.
Монтаж труб на полистирольные плиты
Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.
Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.
Деревянный теплый пол с жидким теплоносителем
Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.
Теплый пол на деревянных перекладинах
Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.
Выбор и установка коллектора
К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.
Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.
Монтаж труб и заливка стяжки
После обустройства гидро- и теплоизоляции укладываются трубы, которые подключаются к коллектору при помощи зажимных фитингов «евроконус».Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.
После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.
От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».
Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.
Видео на тему
💧 технология укладки своими руками
Кафель на полу всегда кажется холодным. Пришло время развеять это впечатление, ведь можно организовать подогрев водяным тёплым полом.
Это позволит выложить в ванной, на кухне или на лоджии шикарную плитку, которая при этом будет тёплой на ощупь и создаст прекрасный декоративный облик помещения. Сейчас мы изучим, что такое тёплый водяной пол и как организовать такую систему под плиткой.
Основные составляющие водяного пола
Конструкция водяного тёплого пола многослойна, прежде чем приступим к изучению монтажа и схемы укладки, рассмотрим каждый слой в системе в отдельности.
Гидроизоляция
Если бы для всего был один материал, то не было бы нужды изучать рынок стройматериалов, подбирая нечто лучшее и наиболее подходящее для своих нужд.
Для гидроизоляции пола под плитку для подогрева пользуются полиэтиленом или рубероидом, если укладка производится на грунт.
Утеплители
Для утепления оптимально приобрести экструдированный пенополистирол, а не базальтовую вату. Минеральная вата по своим свойствам сильно гигроскопична, а так как система тёплого пола водяная, то любая протечка испортит утепляющий слой, что выльется в солидный ремонт.
Отражатели
Отражателем называют фольгированный слой или металлические пластины. Если приобретается последний вариант, есть смысл купить сразу изделия с каналами под трубы.
Трубы
Вот теперь мы подошли к главному слою тёплого «пирога» — трубам. По ним движется вода, которая и будет подогревать полы под плиткой. Трубы могут быть сделаны из различных материалов. Это сказывается на их цене, технических характеристиках и условиях их использования.
Фото |
Материал |
|
Полипропиленовые изделия способны к существенному расширению при воздействии высокой температуры. Лучше будет приобретать трубы на основе полипропилена с армированным волокном. |
|
Металлопластиковые модели для тёплой системы долговечны. |
|
Медные трубы эластичны и долго служат, хотя и стоят на порядок выше. |
|
Стальные модели очень прочны и обладают отличным качеством, хотя с течением времени их может повредить коррозия. |
Основание
Так как мы говорим о плитке, то нужно учесть, что основание делается сплошным. Если не используют стяжку, то можно применять влагостойкий гипсокартон, фанеру и древесину.
Есть три основных способа монтажа водяного тёплого пола:
Укладка под стяжку
Укладка тёплого пола под стяжку требует таких материалов, как полимерная или пластиковая труба, крепёж, циркуляционный насос, наличие фитингов и вентилей, а также коллектора.
Когда система слоёв уложена, всё заливают цементным раствором. Очень важно при этом, чтобы вся стяжка вышла идеальной, никакие пустоты или дефекты появиться не должны. Это спровоцирует деформацию разных элементов уложенной системы.
Плитка также должна быть без дефектов и изъянов, тогда тепло будет распространяться в помещении оптимально.
Настильная система
Полистироловые плиты имеют специальные пазы, в которые монтируются трубы для нагрева. Этот метод хорош своей простотой укладки тёплого пола и используется в помещениях с низкой высотой потолка или при технической невозможности залить стяжку.
На полистирольные плиты сначала выкладывают влагостойкое гипсоволокно или гипсокартон.
Тёплый пол на деревянном основании
В деревянных домах всё подстраивается под этот материал, потому разработана система укладки тёплого пола на лаги.
Есть специальные крупноформатные модули на основе ДСП с готовыми каналами под трубы.
Фиксация осуществляется алюминиевыми пластинками, в которых предусмотрены особые пазы. На выложенную систему укладываются листы влагостойкого гипсокартона, а уже затем начинают выкладывать кафельную плитку.
Схемы укладки
Правильная схема выкладки позволит горячей воде циркулировать по трубам, равномерно прогревая пространство.
Выкладка труб водяного пола может проходить по схеме «змейка» и «улитка». Чаще предпочтение отдают второму варианту. Для её реализации требуется уложить трубы с циркулирующей горячей водой параллельно с трубами, в которых теплоноситель уже остыл. Так будет обеспечена равномерная передача тепла по помещению.
Схема «змейка» используется в маленьких помещениях, но можно в пределах одной квартиры прокладывать обе схемы, выбирая тип сообразно площади комнаты.
Предварительные расчёты
Монтаж водяного тёплого пола полноценная строительная работа, поэтому начать лучше с расчётов. Проще всего обойтись тетрадным листком в клетку — на ней можно соблюсти масштаб, что существенно облегчит проектирование.
Наносят границы помещения на бумагу, обозначая места дверных и оконных проёмов, выступы. В большом помещении нужно предусмотреть декомпрессионные швы и отобразить их в проекте.
Прокладываемая труба системы тёплого пола никак не может совпасть с указанной линией. При её пересечении трубу в этом месте скрывают гофротрубой. Она надевается поверх трубы.
На плане следует отразить места, где находятся стационарные предметы, плотно прилегающие к полу. Там не нужно прокладывать отопление, к тому же это будет дополнительной и совсем ненужной нагрузкой на систему.
План водяного тёплого пола нельзя выбрасывать, ведь при ремонте или перестановке мебели он очень пригодится!
В проект включают и размещение коллекторного шкафа. После можно выбирать схему, по которой будет выложен тёплый пол, указать её точное расположение согласно требованиям:
-
один контур, подключённый к коллектору, не должен превышать 110-120 погонных метров;
-
длины всех контуров, которые подключаются на общий коллектор, должны практически совпадать, допустима разница максимум в 15 м;
-
шаг между трубами составляет 140-150 мм. Меньшая величина берётся для домов, расположенных в суровых регионах;
-
укладка труб вплотную вдоль стен недопустима, требуется соблюсти отступ в 160-300 мм.
Контур — это цельная труба, и стяжка, скрутка, спайка и любое другое соединение не допускаются.
Как рассчитать нужное количество труб? В первую очередь, можно обратиться к профессионалам в этом деле: будут учтены и все требования, а также характеристика и качество оборудования для отопления.
Другим вариантом, причём, довольно удобным и точным, может стать онлайн калькулятор, разработанный для этой цели. В нём уже заложен эталон идеально рассчитанного водяного тёплого пола. Корректировка показателей происходит за счёт коэффициентов поправок и других включённых параметров. Потребуются данные по диаметру и материалу труб, ожидаемом шаге укладки, о предпочитаемом напольном покрытии и других сведений.
Необходимый инструмент
Чем лучше подготовиться к работе, тем качественнее и слаженнее она пройдёт. Что же нужно для монтажа тёплого пола?
В список попали такие инструменты:
-
трубы и фиксаторы для них;
-
не обойтись без насоса и вентилей;
-
армирующая сетка, демпферная лента;
-
материалы для гидроизоляции и утепления.
В работе нужен будет строительный скотч, крепёж, отвёртки, рулетка, рожковые ключи, перфоратор. Если делается стяжка, то нужно будет воспользоваться правилом.
Укладка теплого пола
Когда материал и инструменты подготовлены, пора начать укладку водяного тёплого пола.
Стоит быть готовым к тому, что это не самая лёгкая работа, потому строгое следование инструкции при укладывании тёплого водяного пола обязательно.
-
Основание тщательным образом очищается от всего мусора.
-
Первым будет уложена гидроизоляция, а на неё нужно будет уложить пенопласт или выбранный тип утеплителя.
-
К нижнему краю стены фиксируется демпферная лента, её нужно наклеить вдоль всех стен, охватив, таким образом, периметр комнаты.
-
Теперь выкладывают пенополистирол, покрывая полностью весь пол. Если нужно, их разрезают при помощи канцелярского ножа.
-
Теперь снова требуется почистить поверхность пола перед следующим этапом работы: пыль и мусор не нужны.
-
Коллектор обычно располагается в другом помещении, потому необходимо привести от него трубы в отапливаемую комнату. Если схема другая, то этот этап пропускается. Если нужно, делают отверстия в стене перфоратором.
-
Трубы укладывают согласно выбранной схеме.
-
Конец трубы обматывается скотчем, причём, очень прочно.
-
Система тестируется, для этого её наполняют водой. Когда всё в порядке, можно начать заливать стяжку или продолжать напольные работы.
-
Если выбрана цементная стяжка, в её выравнивании помогает лазерный уровень, а сам процесс выравнивания делается правилом. Требуется максимально ровная поверхность. После затвердевания, проводится затирка поверхности пола. Сохнет стяжка около четырёх недель.
Подключение труб к системе
Подключение системы очень важный шаг, который покажет, всё ли сделано верно, и будет ли ваш пол тёплым.
За тепло будет отвечать коллектор, который будет распределять воду по всей системе. Схему подключения изучить несложно: сначала подключается труба, которая идёт от котла, дальше уже устанавливается труба, идущая от коллектора, также подключается обратка до возвратного устройства.
Если в квартире или доме наличествует несколько отопительных контуров, подбирается коллектор с несколькими входами и выходами. Чтобы вода распределялась равномерно, в систему включают насосы.
Остаётся приступить к финишной отделке и начать наслаждаться теплом.
Укладывание плитки
Эксплуатация водяного тёплого пола под плиткой не принесёт проблем, если будут соблюдены все пункты инструкции.
Сначала поверхность пола следует обработать грунтовкой. После разводится строительный клей, который будет размазываться гребенчатым шпателем. Глубина зуба должна составлять 1 см как для пола, так и для плитки.
Плитка должна быть плотно прижата к поверхности пола. Из-под неё полезут излишки клея, которые нужно вытереть.
Излишки клея должны лезть обязательно, это показатель того, что под плиткой не останется пустот. Любая пустота потенциально слабое место на тёплом полу, именно эта плитка оторвётся первой.
Клей схватывается в среднем за сутки, тогда крестики можно вынуть, и приступить к затирке швов.
Затирка швов
От того, какую выбирают затирку для водяного тёплого пола под плитку, зависит эстетическое и эксплуатационное качество плиточного тёплого пола. Можно купить затирку нужного цвета, подходящего состава и свойств.
Имеет значение, в какой комнате уложена плитка: есть ли там повышенная влажность или повышенная нагрузка. Если нужна затирка для пола в ванной, то есть составы с водоотталкивающей способностью.
Затирку производят небольшим резиновым шпателем, помогая себе кистью и поролоновой губкой. Все стыки между плитками должны быть чистыми, лучше обезжирить их и покрыть противогрибковым составом. Швы смачиваются кистью водой, это улучшит адгезию.
Пустоты недопустимы. Шпатель убирает излишки, отправляя их в соседние стыки. Когда затирка слегка подсохнет, её лучше смочить водой. Это предотвратит растрескивание.
Видео установки водяного тёплого пола под плитку
Монтаж водяного теплого пола под плитку
У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.
Например, в ванной ступать на холодную плитку не комфортно.
Хорошее решение – положить теплый водяной пол под плитку.
Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.
Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.
В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.
Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.
Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.
Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.
Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.
В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.
Коллекторный шкаф — где ему место?
Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.
Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.
Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.
Так же он служит для регулировки и настройки всей системы.
В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.
Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.
Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.
При выборе нагревательного котла главный критерий — его мощность.
В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.
Готовим поверхность!
Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.
Главная цель — выровнять пол, перепады более 10 мм недопустимы!
Все внимание – теплоизоляции!
В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.
Для теплоизоляции часто выбирают плиты полистирола.
Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.
Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.
Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).
Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).
Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.
Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.
- Поверх расстилают для гидроизоляции полиэтиленовую пленку.
- Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.
С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.
Какие трубы предпочтительней?
Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.
Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.
Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.
Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.
Способы укладки
Самые распространенные способы укладки:
Змейка
Трубы укладывают от внешних стен помещения, так как они более холодные.
Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.
Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.
Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.
Двойная змейка
Способ похож на предыдущий, но более сложный.
Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.
Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.
Спираль
Трубы начинают вести по периметру помещения, направляясь к центру.
Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.
Этот способ среди многих специалистов считается самым надежным и легким в монтаже.
А пользователям он дает ровное распределение тепла и, следовательно, комфорт.
Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.
Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».
Способы можно совмещать.
Верный шаг
От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.
Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.
- Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
- Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.
Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.
При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.
Подготовка к завершению монтажа
Закрепить трубы к армирующей сетке можно пластиковыми стяжками.
Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.
Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.
С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.
Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.
Опрессовка системы
Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.
В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.
Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.
Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.
Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.
Видеоинструкция
Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.
Важные акценты!
При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.
Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.
Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.
По источнику энергии нагревательные напольные узлы делятся на водяные и электрические. Отличительная особенность первых – равномерное распределение энергии в помещении посредством циркуляции горячей воды по трубопроводному контуру. Благодаря этому удается минимизировать затраты электроэнергии. Такие блоки можно размещать под разными видами напольных покрытий, но чаще всего укладывается водяной теплый пол под плитку.
Конструкция водяной системы
Конструкция водяного обогревательного блока представляет собой последовательное наложение слоев определенного материала:
- Базовая основа, в качестве которой может быть цементный стяжной элемент, сухая строительная смесь на основе перлита или керамзита, а также черновой деревянный настил. Толщина стяжки теплого пола под плитку зависит от степени неровности пола.
- Гидроизоляционный слой, позволяющий нивелировать вредное воздействие конденсата на весь «пирог» системы. Конденсат образуется при разнице температур трубы с горячим теплоносителем и бетонной стяжкой.
- По периметру гидроизолятора укладывается демпферная лента.
- Теплоизоляционный слой, препятствующий потере тепла через плиты перекрытия и нижние неотапливаемые этажи.
- Трубопровод для циркуляции горячего теплоносителя.
- Чистовая стяжка, необходимая для дополнительной фиксации нагревательного блока и для создания равномерного прогрева напольной поверхности.
- Декоративное покрытие, в качестве которого могут быть использованы керамическая плитка (кафель), ламинат, линолеум, паркетные доски и прочие материалы, обладающие высокими показателями теплопроводности.
Поэтапная установка теплоэлемента под плитку
Устройство водяного теплого пола под плитку характеризуется рядом последовательных процессов, при четком соблюдении которых можно создать надежную, качественную и эффективно функционирующую напольную обогревательную конструкцию.
Итак, давайте по порядку рассмотрим, как выглядит установка теплого пола под плитку.
Этап первый – подготовка поверхности пола
В первую очередь необходимо заняться подготовкой поверхности пола. Сперва снимаем старую стяжку до самого основания, то есть до появления бетонной межэтажной перегородки. Затем убираем мусор и грязь, после чего проводим заливку чернового стяжного слоя. В том случае, если величина перепадов по высоте не превышает 5 мм, то необходимости в цементной основе нет.
Теплый водяной пол под плитку требует максимально ровной поверхностной основы, поэтому нежелательно опускать не один этап выравнивания. Иначе, эффективность работы нагревательного блока будет крайне низкой.
Этап второй – монтаж коллекторного узла
Следующим этапом будет установка коллекторного узла. Как правило, этот прибор располагается в заранее подготовленной нише, в специальном шкафу. Внутри такого шкафа нужно выполнить соединение труб с основным теплоисточником. В этой же нише нужно расположить приборы регулировки отопительного оборудования.
В первую очередь в коллекторный шкаф подводится труба с горячей водой и обратный трубопровод, к которому в дальнейшем и будет подключен коллекторный узел. Здесь же располагается циркуляционная насосная установка, посредством которой будет осуществляться непрерывная циркуляция воды по всей магистрали.
С этой статьей читают: Коллекторный шкаф для теплого пола
Этап третий – подключение контуров
На каждый трубопроводов устанавливаем запорные вентили и подключаем их к коллекторной установке. Посредством этих элементов можно будет отключать тот или иной контур от общего отопительного узла. Так, к примеру, вам необходимо перекрыть отопление в той комнате, где вы бываете очень редко, а с помощью запорных вентилей вы сможете сделать это в любой момент. Кроме этого, такой подход поможет сэкономить деньги на оплате счетов.
Этап четвертый — гидроизоляция
Дальше переходим к устройству гидроизоляционного слоя. Это может быть как полиэтиленовая пленка толщиной не менее 250 мкм или же полотно на основе алюминиевой фольги. Если вы будете использовать в качестве утеплителя пенопласт с нанесенной с одной стороны алюминиевой основой, то этого будет достаточно.
На этом же этапе необходимо установить демпферную ленту, которая будет закрепляться выше, чем уровень стяжки на 2 см. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании.
Этап пятый – теплоизоляционный слой
Устанавливаем теплоизоляцию. Для этого лучше всего подходит экструдированный пенополистирол, толщина которого зависит от мощности обогревательного узла. Если водяные теплые полы под плитку имеют большую мощность, то и толщина утеплителя должна быть соответствующей. К примеру, если внизу находится отапливаемое помещение, то можно использовать утеплитель в 15-20 мм.
Этап шестой – армированная сетка или маты
Прежде чем приступить к раскладке теплоносителя, нужно уложить армированную сетку, на которую и будет крепиться наш трубопровод. Можно также укладывать трубы в специальные теплоизоляционные маты с желобами, что значительным образом упрощает задачу монтажа.
Если же вы все-таки выбрали армированную сетку, то ее следует располагать непосредственной на теплоизоляционное полотно. Магистраль крепится с помощью пластмассовых хомутов.
С этой статьей читают: Маты для теплого водяного пола – разновидности и характеристика
Этап седьмой — основные способы укладки и их преимущества
Дальше приступаем непосредственно к монтажу магистрали. Но сперва нужно определиться со схемой укладки:
1. «Улитка» — проведение трубопровода спиралью в два ряда. Начиная от входа в помещение, труба по спирали ведется к центральной точке комнаты, после чего по аналогичной схеме, как бы повторяя контур, источник проводится в обратную сторону. При этом возвращающиеся витки проходят между теми, которые направлялись к центру. Такой метод идеально подходит для помещений с большой площадью.
Для корректной работы системы и создания комфортных условий необходимо усиливать краевые зоны – наружные стены, кона, входные двери – путем сокращения шага кладки на 3-5 см.
2. «Змейка» (меандры) — спиралевидные витки, которые начинают свой заход у входа в помещение, и совершают поворот на следующую петлю на противоположном конце комнаты. Такой метод преимущественно используется для помещений с небольшими площадями.
Недостатком такой способа укладки является неравномерный прогрев поверхности пола. На входе труба еще горячая, а на обратной стороне уже практически холодная.
3. «Двойная змейка» (двойной меандр) — гибрид первых двух способов. В этом случае теплоисточник прокладывается змейкой, но в конце не идет напрямую к коллекторной установке, а прокладывается в обратную сторону, располагаясь между поступательными витками.
Двойная змейка обеспечивает равномерный прогрев помещения, при этом сама схема простая.
Монтаж магистрали начинается от коллекторной установки, где необходимо оставить достаточно места для соединения с коллектором возвратной трубы.
Для выполнения всего контура нужно использовать цельную трубу, поскольку применение всевозможных фитингов, переходников и прочих соединительных элементов рано или поздно приведет к протечке системы.
А в силу того, что она будет находиться в бетонной стяжке, то локализовать проблему и устранить ее практически невозможно.
Следует отметить один важный момент: максимальная длина магистрали не должна быть больше 100 метров, в противном случае эффективность работы этого нагревателя будет крайне низкой.
ВИДЕО: Какие ошибки монтажа теплого пола допускают все
Этап восьмой – опрессовка контура
Теперь нужно проверить систему на герметичность, а также ее работоспособность, предварительно осуществив опрессовку контура. Для этого наполняем трубопровод горячей водой и оставляем на 24 часа его под рабочим давлением. Если по происшествию этого времени не было обнаружено дефектов или протечек, то магистраль полностью работоспособна.
Этап девятый – чистовая стяжка
Заливка чистовой стяжки, в качестве которой может быть как традиционный цементно-песочный раствор, так и специальные сухие смеси. Главное условие – по время заливки весь контур должен быть в рабочем состоянии под давлением.
Этап десятый – декоративная напольная отделка
И в завершении занимаемся укладкой декоративного покрытия – керамической плитки. Обязательно нужно дождаться окончательного высыхания цементной основы и, только после этого, укладывается кафель. В идеале, нужно подождать две-три недели, пока стяжка высохнет. Если же у вас в распоряжении нет столько времени, то для этих целей используются всевозможные химические вещества, которые ускоряют процесс сушки стяжной конструкции.
С этой статьей читают: Монтаж теплого пола под плитку своими руками
Посмотрите видео укладки теплого пола под плитку, и вы поймете, что это не так сложно, как кажется.
Теплые полы устанавливаются под различные типы финишных напольных покрытий. Одни из них лучше справляются со своими задачами, вторые хуже, а третьи категорически не рекомендуется использовать. Производители систем подогрева пола утверждают, что их можно устанавливать под все виды покрытий без исключения. Но это не так, и подобные утверждения – маркетинговый ход для увеличения прибыли.
Теплые полы устанавливаются довольно давно, за это время появилось несколько принципиально новых систем, позволяющих повышать комфортность пребывания в помещении, уменьшать финансовые затраты на отопление, увеличивать время и безопасность эксплуатации.
Теплый пол под плитку
Содержание статьи
Какие системы подогрева можно монтировать под плитку
Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.
Таблица. Виды систем теплого пола
Тип системы обогрева | Описание технических и эксплуатационных характеристик |
---|---|
Водяная | Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды. |
Кабельная | Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия. |
Инфракрасная | Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей. |
Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
- Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Схема подключения кабельного пола
- Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Основное преимущество термоматов — быстрый и легкий монтаж
- Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением
Важно. Керамическую плитку рекомендуется укладывать на бетонное основание толщиной не менее 5 см. Это довольно большая нагрузка, не все электрические системы могут ее выдерживать.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Важно. Надо помнить универсальное правило – ремонтные работы обходятся намного дороже, чем точное соблюдение строительных норм и правил.
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений. Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска. Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
Расчет мощности
Эти действия надо выполнять для всех типов систем подогрева.
- Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.
- Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.
Расчет мощности электрического теплого пола
Устройство теплого пола под плитку
Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.
Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.
Монтаж водяного контура
Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.
Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.
Для стяжки нужно установить направляющие из профиля
Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.
Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.
В качестве подкладок под маяки используют куски тротуарной плитки
Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.
Подкладки выравнивают с помощью раствора, крепят саморезами маяки
Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы. Шаг маяков примерно на 15–20 см меньше длины правила. Для проверки горизонтальности можно пользоваться обыкновенным пузырчатым уровнем или современным лазерным прибором.
Расположение маячков обязательно контролируют уровнем
Таким же способом установите в помещении все маяки, количество зависит от размеров пола.
Из каких материалов делать стяжку пола
Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров. Для компенсации таких негативных явлений в бетон добавляется щебень размером до 2 см, это так называемое внутреннее армирование. Большой щебень значительно понижает напряжения, минимизирует вероятность растрескиваний и вспучиваний.
Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки
Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?
- Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
- В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
- При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.
На производстве бетон изготавливают с точным соблюдением пропорций
Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.
Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.
При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества
Важно. Во время монтажа полов с подогревом не рекомендуется применять цементно-песчаные стяжки, они обязательно дадут трещины со всеми негативными последствиями.
По качеству растворов для теплых полов материалы располагаются следующим образом.
- Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
- Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
- Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
- Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.
Сравнение различных видов раствора для стяжки на теплый пол
Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:
- повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
- уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
- масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.
При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор
Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона. Всегда контролируйте это соотношение, на 10 л воды давайте примерно 6 кг цемента. Стяжка будет полностью отвечать требованиям по теплым полам, если ее готовить в соотношении 1(цемент):2 (песок):4 (щебень).
Пропорции для изготовления раствора нужной марки
Стяжка под плитку
После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.
Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.
Готовый раствор выкладывают сверху на водяной контур
Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.
Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.
Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной
Важно. Не забывайте по периметру комнаты приклеивать демпферную ленту. Без нее появляется вероятность деформации основания.
Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.
Стяжку оставляют сохнуть минимум на две недели
Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.
Цены на напольную плитку «Таркетт»
напольная плитка таркетт
Видео — Теплый пол под плитку
Теплый пол под плитку устанавливают при новом строительстве или капитальном ремонте зданий. Это самый оптимальный вариант подогрева помещений, системы функционируют с максимальным КПД. Но бывают ситуации, когда надо установить теплый пол в эксплуатирующихся помещениях, а полы в комнатах не из керамической плитки. Причем, необходимо максимально сократить финансовые вложения. Как правильно установить теплый пол под линолеум на деревянный пол можно прочитать на странице нашего сайта.
Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).
Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.
Газовый котёл
Теплые полы, устанавливаемые в частных домах, подключают к газовому обогревуДля обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.
Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.
В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.
Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.
Коллекторное оборудование
Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.
Коллекторный узелПодключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.
Трубопроводы водяного тёплого пола
Водяной тёплый пол под плитку обогревают трубами из разного материала:
- сшитый полиэтилен;
- металлопластиковые трубы;
- полипропилен;
- медные трубы.
Сшитый полиэтилен
Трубы из полиэтилена славятся устойчивостью к перепадам температурСвоему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.
В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.
Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.
Металлопластиковые трубы
Прочность металлопластику придает внутренняя алюминиевая сеткаМеталлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.
Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.
Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.
Полипропилен
Для сгибания труб предварительно нагрейте ихТрубопроводы из этого материала служат около 50 лет.
Соединения труб осуществляются с помощью специального паяльного приспособления.
Сгибают трубу только под сильным нагревом.
Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.
Медные трубы
Медная трубка – идеальный материал под водяные тёплые полы под плитку.
Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.
Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:
№ | Наименование материала | Достоинства | Недостатки |
---|---|---|---|
1 | Сшитый полиэтилен | Не допускает внутренних отложений | Сложность соединений |
2 | Металлопластиковые трубы | Особая прочность | — « — |
3 | Полипропилен | Стойкость к агрессивной среде | Для сгиба нужен нагрев |
4 | Медные трубы | Высокая теплопередача | Большая цена |
Способы расположения трубопроводов
Трубы отопления размещают на основании пола в виде 2-х форм положения:
- спираль и двойная спираль;
- прямолинейная синусоида.
Спираль или улитка
На небольших площадях такая укладка идеально обеспечивает равномерный прогревУкладка труб производится в виде закрученной спирали.
Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.
Такой вид укладки наиболее подходит для помещений площадью до 20 м2(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.
Прямолинейная синусоида
Укладка трубопровода по синусоидеТакая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.
Монтаж отопления пола
Устройство теплого полаМонтаж теплового контура производят в несколько этапов:
- На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
- Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
- Затем кладут армированную решётку.
- Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.
Проведение испытаний тёплого пола
Испытательное подключение системы позволяет найти и устранить протечкиИспытание тёплого пола осуществляют двумя способами:
- В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
- Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.
Виды заполнения водяных тёплых полов под плитку
Заполняют пространство тёплого пола двумя способами:
- заливка бетоном
- устройство сухой засыпки
Заливка бетоном
Стандартный диаметр труб водяного обогрева 16 мм.
Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.
При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.
Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.
Устройство сухой засыпки
Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:
Устройство покрытия тёплого водяного пола из керамической плитки
Керамическое покрытие хорошо проводит теплоКерамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.
Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.
Квадратная плитка наиболее удобна в монтажеКерамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.
В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.
Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.
Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:
Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.
Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.
Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.
Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.
Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.
Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.
Пол, облицованный керамической плиткой, имеет множество достоинств. Прочность, долговечность, экологичность, эстетичность – вот далеко не полный их список. Однако есть у керамики и недостатки. Высокая теплопроводность – характеристика большинства видов плитки, создающая дискомфорт при ходьбе без обуви, так как при контакте с напольной облицовкой происходит передача тепла от тела плитке, и ноги мёрзнут.
Современные технологии решают эту проблему установкой систем подогрева пола, поверх которых выполняется монтаж напольного керамического покрытия – плитки. Такие системы, в зависимости от источника тепловой энергии, бывают двух видов – электрические и водяные.
Водяная система подогрева считается энергоэффективной и комфортной
Электрические системы тёплых полов под плитку подразделяются на несколько подвидов, отличающихся принципом действия, но схожих простотой монтажа и дороговизной эксплуатации.
Монтаж водяной системы подогрева обходится дороже, но эксплуатация её дешевле, а установка возможна своими руками, поэтому из двух видов тёплых полов рассмотрим детали обустройства жилья водяной напольной теплосистемой, хоть и она имеет свои недостатки.
- Характеристики водяных тёплых полов.
- Условия легитимности монтажа напольной водяной теплосистемы.
- Подготовка основания.
- Выбор керамики на тёплый пол и её укладка.
Характеристики водяных тёплых полов
Какую систему подогрева полов выбрать – электрическую или водяную, решать заказчику, но знание достоинств и недостатков существующих напольных теплосистем облегчит правильный выбор.
Схема-пример подключения водяного теплого пола
Достоинства:
- возможность монтажа своими руками;
- широкий диапазон цен на материалы;
- быстрый и равномерный прогрев помещения за счёт конвекции тепла всей поверхностью пола;
- обусловленное особенностями конвекции отсутствие концентрации пыли на источнике тепла;
- экономия 10-50% энергии (в зависимости от высоты помещения) за счёт меньшей передаче тепла потолку;
- комфортность контакта с постоянно сухой и тёплой напольной отделкой;
- меньший износ облицовки пола из-за отсутствия фактора истирания обувью;
- комфортное и благоприятное для здоровья расположение слоёв воздуха без ощутимых перепадов температуры: тёплый слой внизу, прохладный – вверху;
- отсутствие фактора электротравматизма.
1,00 — 8,00 долларов США / Кусок | 1 шт. (Мин.Порядок)
- Материал:
- XPS + алюминиевая фольга / алюминиевая сталь
- Время выполнения:
Количество (шт.) 1 — 100 > 100 Est.Время (дни) 7 Торг
- Настройки:
Индивидуальный логотип (Мин.Заказ: 100 штук)
Индивидуальная упаковка (Минимальный заказ: 100 штук)Подробнее
Настройка графики (Мин.Заказ: 100 штук) Меньше
- Образцы:
Описание продукта
Напряжение | 220V |
Мощность | 150w / m2 |
Нагревательный кондуктор Провод | |
Изоляция | FEP |
Экран | Алюминиевая фольга + Медный провод |
Внешняя оболочка | ПВХ |
Макс.Температура поверхности | 70 ℃ |
Макс. Выдерживаемая температура | 120 ℃ |
Коврик с подогревом в помещении
Нагревательный мат — хорошая система отопления. Это легко установить для различных напольных покрытий, будь то бетон, дерево или старая плитка или терраццо. Он устанавливается с помощью плиточного клея и практически не влияет на высоту грунта. Нагревательный мат можно также укладывать непосредственно на исходное основание без необходимости другой обработки исходного заземления.Кроме того, тонкий, предварительно нагретый слой дает желаемую температуру пола через 20-30 минут после запуска системы, поэтому эта быстрая система отопления — лучший выбор для дома. Нагревательный мат используется для общего отопления, комфортного отопления, настенного отопления, в помещениях с высоким уровнем требований и второй отделкой. Нагревательный коврик разделен на одножильный электрический напольный коврик для ванной и двухпроводный напольный электрический теплый коврик для ног.
Конструкция | Одножильный нагревательный мат | Двухжильный нагревательный мат | |||
Стеклосетка | 10 * 300 мм 10 * 300 мм двухсторонняя лента | 10 * 10 мм 300 г / кв. м. Задняя двухсторонняя лента | |||
толщина | 4-4.5мм | 3-5.5мм | |||
Выходная мощность | 100 Вт / квадратный метр, 150 Вт / квадратный метр | 150 Вт / квадратный метр | |||
Номинальное напряжение | 220 В (по индивидуальному заказу) | 220 В (по индивидуальному заказу) | |||
Длина | 2 * 2м | 1 * 2м | |||
проводник | прокладка кабеля | проводник | проводник | двухжильный | |
Наружный диаметр | 2.5мм | 3мм | |||
Изоляция | Тефлон (150 ℃ CFEP) | Тефлон (150 ℃ CFEP) | |||
150000 0000009 ( ) Проводник Проводник | Тефлон (150 ℃ CFEP) | ||||
Щит | Алюминиевая фольга + медная проволока | Алюминиевая фольга + медная проволока | |||
Макс.Температура окружающей среды | 120 ℃ | 120 ℃ |
