Монтаж водяного теплого пола под плитку
У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.
Например, в ванной ступать на холодную плитку не комфортно.
Хорошее решение – положить теплый водяной пол под плитку.
Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.
Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.
В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.
Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.
Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.
Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.
Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.
В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.
Коллекторный шкаф — где ему место?

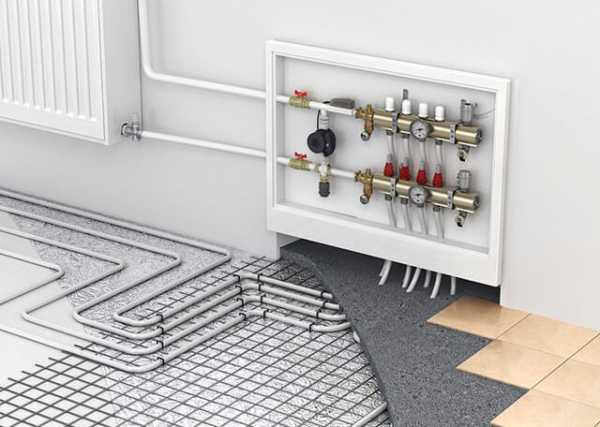

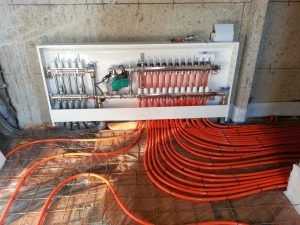

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.
Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.
Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.
Так же он служит для регулировки и настройки всей системы.
В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.
Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.
Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

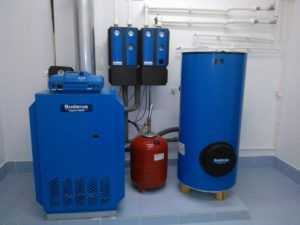

При выборе нагревательного котла главный критерий — его мощность.
В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.
Готовим поверхность!
Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.
Главная цель — выровнять пол, перепады более 10 мм недопустимы!
Все внимание – теплоизоляции!

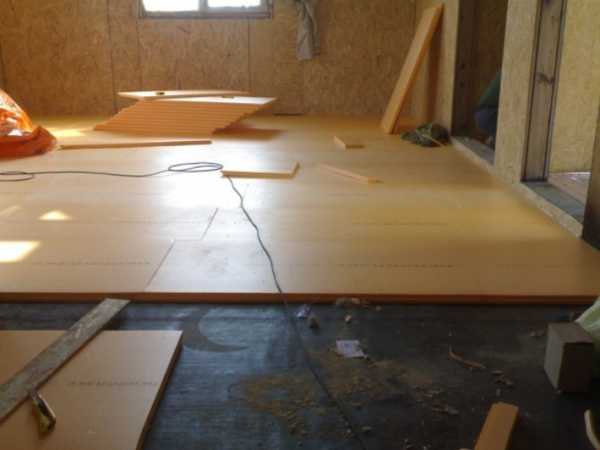

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.
Для теплоизоляции часто выбирают плиты полистирола.
Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.
Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.
Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).
Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).
Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.
Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.
- Поверх расстилают для гидроизоляции полиэтиленовую пленку.
- Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

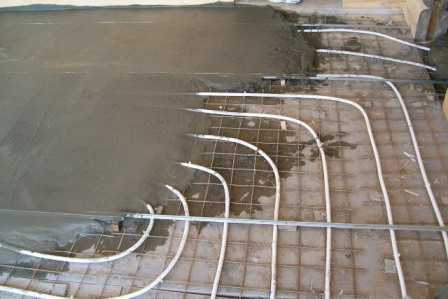

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.
Какие трубы предпочтительней?
Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.
Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.
Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.
Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.
Способы укладки

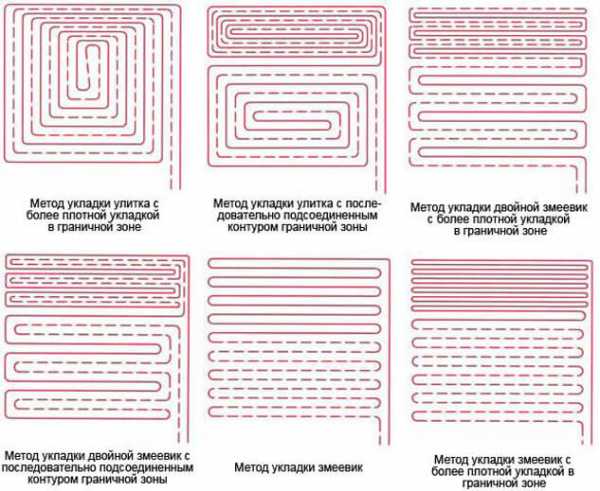

Самые распространенные способы укладки:

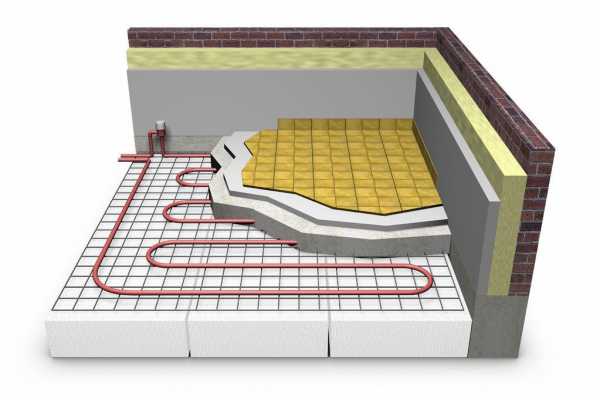

Змейка
Трубы укладывают от внешних стен помещения, так как они более холодные.
Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.
Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.
Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.
Двойная змейка
Способ похож на предыдущий, но более сложный.
Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.
Спираль

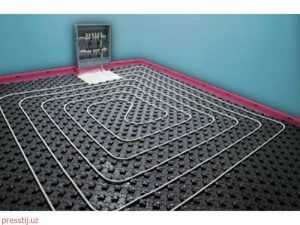

Трубы начинают вести по периметру помещения, направляясь к центру.
Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.
Этот способ среди многих специалистов считается самым надежным и легким в монтаже.
А пользователям он дает ровное распределение тепла и, следовательно, комфорт.
Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.
Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».
Способы можно совмещать.
Верный шаг
От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.
Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.
- Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
- Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.
Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.
При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.
Подготовка к завершению монтажа
Закрепить трубы к армирующей сетке можно пластиковыми стяжками.
Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.
Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.
С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.
Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.
Опрессовка системы
Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.
В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

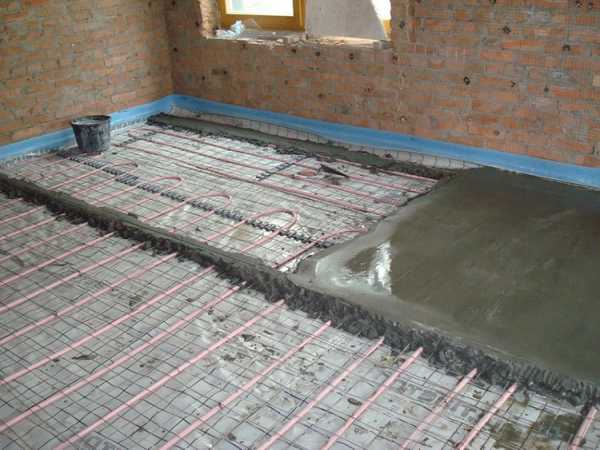

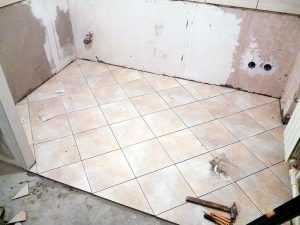

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.
Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.
Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.
Видеоинструкция
Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.
Важные акценты!
При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.
Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.
nastilaem.com
Теплый пол под плитку водяной своими руками
Современный и комфортный в эксплуатации теплый пол под плитку водяной своими руками выполнить не сложно, зная основные особенности таких конструкций.
Главным условием получения долговечной и безопасной в использовании системы «теплые полы» является правильный выбор материалов и грамотный монтаж.
Основные типы теплых водяных полов
Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:
- Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
- Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.
Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.
Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.
Можно ли сделать водяной пол в квартире?
Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.
Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.
Процесс укладки водяного пола
Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.
Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.
Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.
Выбор материалов и подготовка оборудования
Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:
- плоскогубцами;
- строительным уровнем;
- рулеткой;
- гаечными и разводными ключами;
- отвёрткой;
- зубилом;
- ножницами для резки металлопластиковых труб;
- специальным сварочным аппаратом;
- перфоратором;
- шуруповертом;
- такером.
Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.
В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.
Инфракрасные полы – хороший вариант обустройства системы “теплый пол”. Инфракрасный теплый пол под плитку – инструкция по монтажу.
О плюсах и минусах электрических теплых полов под плитку читайте тут.
Виды и технологии укладки кабельных теплых полов под плитку описаны по ссылке.
Подготовка поверхности
На стадии подготовительных работ, в обязательном порядке выполняются следующие мероприятия:
- удаление старого напольного покрытия;
- демонтаж старой стяжки;
- выравнивание плоскости подготавливаемой поверхности по горизонтали.
Основание и пирог теплого водяного пола
При подготовке поверхности, в процессе выравнивания допускается наличие минимального перепада по высоте.
Теплоизоляция пола
Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:
- фиксация демпферной ленты по периметру помещения;
- укладка гидроизолирующих материалов;
- монтаж демпферной ленты между несколькими контурами;

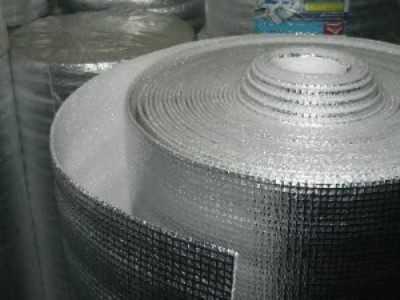

- в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.
Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.
На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.
Армирование пола
Поверх утеплительного слоя укладывается армирующая сетка, которая используется в качестве фиксатора для стяжки. Некоторые специалисты применяют сетки армирующего типа для закрепления трубной системы «теплый пол», что позволяет обойтись в процессе монтажа без специальных клипс и крепежных полосок.
Армирование пола поверх утеплителя
В этом случае монтируются стяжки на основе пластика. Для армирования стяжки можно применять металлическую сетку, основой которой является проволока диаметром 3 мм при размерах ячейки 10х10 см.
Укладка труб на водяной теплый пол со стяжкой
Схема обустройства системы «теплый пол» с укладкой труб может быть различной. Чаще всего используются варианты укладки:
- «улиткой» или «ракушкой»;
- «змейкой».
Стяжка для водяного пола
Чтобы правильно выбрать способ укладки, необходимо правильно учесть общую площадь отапливаемого помещения, наличие навыков и профессионального инструмента.
Самой простой и максимально удобной схемой для самостоятельной укладки труб при обустройстве системы водяной «теплый пол» является «улитка».
Алгоритм укладки водяного теплого пола в ванной своими руками
Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.
Как сделать водяной теплый пол в ванной
Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов. Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения.
Затраты на содержание водяных полов меньше, чем электрических. Укладка теплого водяного пола под плитку подходит для небольших помещений, часто используется в индивидуальном строительстве.
Видео монтажа инфракрасного теплого пола под плитку смотрите по ссылке.
Теплый пол на полистирольной основе
Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.
Монтаж труб на полистирольные плиты
Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.
Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.
Деревянный теплый пол с жидким теплоносителем
Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.
Теплый пол на деревянных перекладинах
Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.
Выбор и установка коллектора
К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.
Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.
Монтаж труб и заливка стяжки
После обустройства гидро- и теплоизоляции укладываются трубы, которые подключаются к коллектору при помощи зажимных фитингов «евроконус».Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.
После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.
От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».
Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.
Видео на тему
delaemvannuu.ru
Укладка теплого водяного пола под плитку своими руками: фото, видео, стоимость работ
По источнику энергии нагревательные напольные узлы делятся на водяные и электрические. Отличительная особенность первых – равномерное распределение энергии в помещении посредством циркуляции горячей воды по трубопроводному контуру. Благодаря этому удается минимизировать затраты электроэнергии. Такие блоки можно размещать под разными видами напольных покрытий, но чаще всего укладывается водяной теплый пол под плитку.
Конструкция водяной системы
Конструкция водяного обогревательного блока представляет собой последовательное наложение слоев определенного материала:
- Базовая основа, в качестве которой может быть цементный стяжной элемент, сухая строительная смесь на основе перлита или керамзита, а также черновой деревянный настил. Толщина стяжки теплого пола под плитку зависит от степени неровности пола.
- Гидроизоляционный слой, позволяющий нивелировать вредное воздействие конденсата на весь «пирог» системы. Конденсат образуется при разнице температур трубы с горячим теплоносителем и бетонной стяжкой.
- По периметру гидроизолятора укладывается демпферная лента.
- Теплоизоляционный слой, препятствующий потере тепла через плиты перекрытия и нижние неотапливаемые этажи.
- Трубопровод для циркуляции горячего теплоносителя.
- Чистовая стяжка, необходимая для дополнительной фиксации нагревательного блока и для создания равномерного прогрева напольной поверхности.
- Декоративное покрытие, в качестве которого могут быть использованы керамическая плитка (кафель), ламинат, линолеум, паркетные доски и прочие материалы, обладающие высокими показателями теплопроводности.
Поэтапная установка теплоэлемента под плитку
Устройство водяного теплого пола под плитку характеризуется рядом последовательных процессов, при четком соблюдении которых можно создать надежную, качественную и эффективно функционирующую напольную обогревательную конструкцию.
Итак, давайте по порядку рассмотрим, как выглядит установка теплого пола под плитку.
Этап первый – подготовка поверхности пола
В первую очередь необходимо заняться подготовкой поверхности пола. Сперва снимаем старую стяжку до самого основания, то есть до появления бетонной межэтажной перегородки. Затем убираем мусор и грязь, после чего проводим заливку чернового стяжного слоя. В том случае, если величина перепадов по высоте не превышает 5 мм, то необходимости в цементной основе нет.
Теплый водяной пол под плитку требует максимально ровной поверхностной основы, поэтому нежелательно опускать не один этап выравнивания. Иначе, эффективность работы нагревательного блока будет крайне низкой.
Этап второй – монтаж коллекторного узла
Следующим этапом будет установка коллекторного узла. Как правило, этот прибор располагается в заранее подготовленной нише, в специальном шкафу. Внутри такого шкафа нужно выполнить соединение труб с основным теплоисточником. В этой же нише нужно расположить приборы регулировки отопительного оборудования.
В первую очередь в коллекторный шкаф подводится труба с горячей водой и обратный трубопровод, к которому в дальнейшем и будет подключен коллекторный узел. Здесь же располагается циркуляционная насосная установка, посредством которой будет осуществляться непрерывная циркуляция воды по всей магистрали.
С этой статьей читают: Коллекторный шкаф для теплого пола
Этап третий – подключение контуров
На каждый трубопроводов устанавливаем запорные вентили и подключаем их к коллекторной установке. Посредством этих элементов можно будет отключать тот или иной контур от общего отопительного узла. Так, к примеру, вам необходимо перекрыть отопление в той комнате, где вы бываете очень редко, а с помощью запорных вентилей вы сможете сделать это в любой момент. Кроме этого, такой подход поможет сэкономить деньги на оплате счетов.
Этап четвертый — гидроизоляция
Дальше переходим к устройству гидроизоляционного слоя. Это может быть как полиэтиленовая пленка толщиной не менее 250 мкм или же полотно на основе алюминиевой фольги. Если вы будете использовать в качестве утеплителя пенопласт с нанесенной с одной стороны алюминиевой основой, то этого будет достаточно.
На этом же этапе необходимо установить демпферную ленту, которая будет закрепляться выше, чем уровень стяжки на 2 см. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании.
Этап пятый – теплоизоляционный слой
Устанавливаем теплоизоляцию. Для этого лучше всего подходит экструдированный пенополистирол, толщина которого зависит от мощности обогревательного узла. Если водяные теплые полы под плитку имеют большую мощность, то и толщина утеплителя должна быть соответствующей. К примеру, если внизу находится отапливаемое помещение, то можно использовать утеплитель в 15-20 мм.
Этап шестой – армированная сетка или маты
Прежде чем приступить к раскладке теплоносителя, нужно уложить армированную сетку, на которую и будет крепиться наш трубопровод. Можно также укладывать трубы в специальные теплоизоляционные маты с желобами, что значительным образом упрощает задачу монтажа.
Если же вы все-таки выбрали армированную сетку, то ее следует располагать непосредственной на теплоизоляционное полотно. Магистраль крепится с помощью пластмассовых хомутов.
С этой статьей читают: Маты для теплого водяного пола – разновидности и характеристика
Этап седьмой — основные способы укладки и их преимущества
Дальше приступаем непосредственно к монтажу магистрали. Но сперва нужно определиться со схемой укладки:
1. «Улитка» — проведение трубопровода спиралью в два ряда. Начиная от входа в помещение, труба по спирали ведется к центральной точке комнаты, после чего по аналогичной схеме, как бы повторяя контур, источник проводится в обратную сторону. При этом возвращающиеся витки проходят между теми, которые направлялись к центру. Такой метод идеально подходит для помещений с большой площадью.
Для корректной работы системы и создания комфортных условий необходимо усиливать краевые зоны – наружные стены, кона, входные двери – путем сокращения шага кладки на 3-5 см.
2. «Змейка» (меандры) — спиралевидные витки, которые начинают свой заход у входа в помещение, и совершают поворот на следующую петлю на противоположном конце комнаты. Такой метод преимущественно используется для помещений с небольшими площадями.
Недостатком такой способа укладки является неравномерный прогрев поверхности пола. На входе труба еще горячая, а на обратной стороне уже практически холодная.
3. «Двойная змейка» (двойной меандр) — гибрид первых двух способов. В этом случае теплоисточник прокладывается змейкой, но в конце не идет напрямую к коллекторной установке, а прокладывается в обратную сторону, располагаясь между поступательными витками.
Двойная змейка обеспечивает равномерный прогрев помещения, при этом сама схема простая.
Монтаж магистрали начинается от коллекторной установки, где необходимо оставить достаточно места для соединения с коллектором возвратной трубы.
Для выполнения всего контура нужно использовать цельную трубу, поскольку применение всевозможных фитингов, переходников и прочих соединительных элементов рано или поздно приведет к протечке системы.
А в силу того, что она будет находиться в бетонной стяжке, то локализовать проблему и устранить ее практически невозможно.
Следует отметить один важный момент: максимальная длина магистрали не должна быть больше 100 метров, в противном случае эффективность работы этого нагревателя будет крайне низкой.
ВИДЕО: Какие ошибки монтажа теплого пола допускают все
Этап восьмой – опрессовка контура
Теперь нужно проверить систему на герметичность, а также ее работоспособность, предварительно осуществив опрессовку контура. Для этого наполняем трубопровод горячей водой и оставляем на 24 часа его под рабочим давлением. Если по происшествию этого времени не было обнаружено дефектов или протечек, то магистраль полностью работоспособна.
Этап девятый – чистовая стяжка
Заливка чистовой стяжки, в качестве которой может быть как традиционный цементно-песочный раствор, так и специальные сухие смеси. Главное условие – по время заливки весь контур должен быть в рабочем состоянии под давлением.
Этап десятый – декоративная напольная отделка
И в завершении занимаемся укладкой декоративного покрытия – керамической плитки. Обязательно нужно дождаться окончательного высыхания цементной основы и, только после этого, укладывается кафель. В идеале, нужно подождать две-три недели, пока стяжка высохнет. Если же у вас в распоряжении нет столько времени, то для этих целей используются всевозможные химические вещества, которые ускоряют процесс сушки стяжной конструкции.
С этой статьей читают: Монтаж теплого пола под плитку своими руками
Посмотрите видео укладки теплого пола под плитку, и вы поймете, что это не так сложно, как кажется.
www.portaltepla.ru
Как уложить водяной теплый пол под плитку – правила укладки своими руками
Содержание:
Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.
Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.
Последовательность укладки теплого пола
Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.
Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:
- Подготовка поверхности.
- Установка коллектора.
- Укладка гидроизоляции.
- Монтаж теплоизоляции.
- Монтаж креплений и трубопроводов.
- Раскладка нагревательных контуров.
- Подключение системы и ее тестирование.
- Заливка стяжки пола.
- Укладка плитки.
Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.
Как всё сделать своими руками
Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.
Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола.
Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.
Гидроизоляция
Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.
В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).
Монтаж труб теплого водяного пола

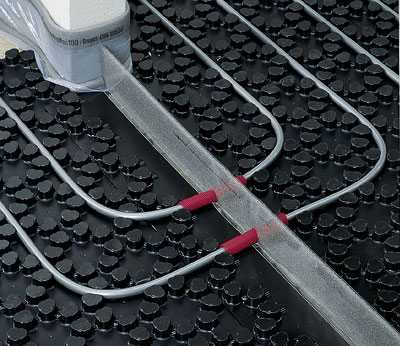

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.
В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.
Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:
- Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
- Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.
Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.
Заливка стяжки на водяной пол и укладка плитки
Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.
Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.
Заключение
Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.
teplospec.com
Водяной теплый пол под плитку: укладка своими руками
Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).
Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.
Газовый котёл
Теплые полы, устанавливаемые в частных домах, подключают к газовому обогревуДля обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.
Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.
В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.
Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.
Коллекторное оборудование
Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.
Коллекторный узелПодключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.
Трубопроводы водяного тёплого пола
Водяной тёплый пол под плитку обогревают трубами из разного материала:
- сшитый полиэтилен;
- металлопластиковые трубы;
- полипропилен;
- медные трубы.
Сшитый полиэтилен
Трубы из полиэтилена славятся устойчивостью к перепадам температурСвоему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.
В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.
Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.
Металлопластиковые трубы
Прочность металлопластику придает внутренняя алюминиевая сеткаМеталлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.
Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.
Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.
Полипропилен
Для сгибания труб предварительно нагрейте ихТрубопроводы из этого материала служат около 50 лет.
Соединения труб осуществляются с помощью специального паяльного приспособления.
Сгибают трубу только под сильным нагревом.
Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.
Медные трубы

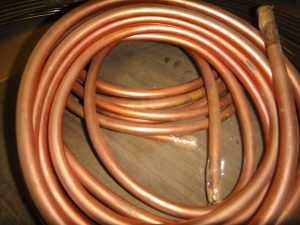

Медная трубка – идеальный материал под водяные тёплые полы под плитку.
Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.
Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:
| № | Наименование материала | Достоинства | Недостатки |
|---|---|---|---|
| 1 | Сшитый полиэтилен | Не допускает внутренних отложений | Сложность соединений |
| 2 | Металлопластиковые трубы | Особая прочность | — « — |
| 3 | Полипропилен | Стойкость к агрессивной среде | Для сгиба нужен нагрев |
| 4 | Медные трубы | Высокая теплопередача | Большая цена |
Способы расположения трубопроводов
Трубы отопления размещают на основании пола в виде 2-х форм положения:
- спираль и двойная спираль;
- прямолинейная синусоида.
Спираль или улитка
На небольших площадях такая укладка идеально обеспечивает равномерный прогревУкладка труб производится в виде закрученной спирали.
Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.
Такой вид укладки наиболее подходит для помещений площадью до 20 м2(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.
Прямолинейная синусоида
Укладка трубопровода по синусоидеТакая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.
Монтаж отопления пола
Устройство теплого полаМонтаж теплового контура производят в несколько этапов:
- На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
- Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
- Затем кладут армированную решётку.
- Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.
Проведение испытаний тёплого пола
Испытательное подключение системы позволяет найти и устранить протечкиИспытание тёплого пола осуществляют двумя способами:
- В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
- Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.
Виды заполнения водяных тёплых полов под плитку
Заполняют пространство тёплого пола двумя способами:
- заливка бетоном
- устройство сухой засыпки

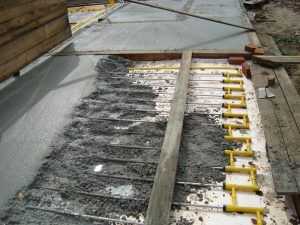

Заливка бетоном
Стандартный диаметр труб водяного обогрева 16 мм.

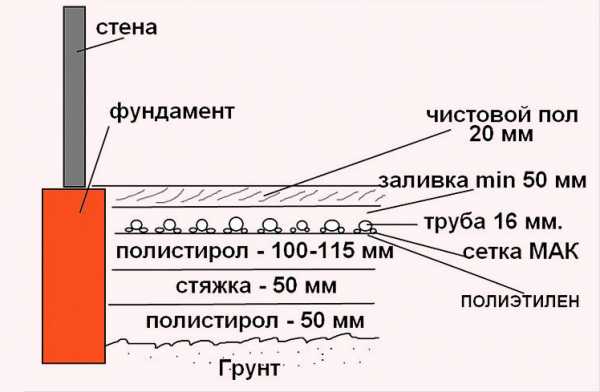

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.
При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.
Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.
Устройство сухой засыпки
Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:
Устройство покрытия тёплого водяного пола из керамической плитки
Керамическое покрытие хорошо проводит теплоКерамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.
Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.
Квадратная плитка наиболее удобна в монтажеКерамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.
В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.
Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.
Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:
Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.
Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.
Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.
Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.
Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.
Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.
gurupola.ru
Укладка теплого пола под плитку своими руками: как правильно?
- Теплый пол – составные элементы
- Электрический теплый пол
- Подготовка системы электрического обогрева
- Укладка электрического теплого пола
- Финишная отделка плиткой
Для вас комфорт в повседневной жизни превыше всего? Надоело постоянно искать тапочки, чтобы почистить зубы в ванной или выйти на балкон? Для вас есть решение всех этих проблем – укладка теплого пола под плитку. Этот атрибут трудно назвать роскошью в настоящее время, так как технологии в области строительства, ремонта постоянно развиваются и совершенствуются
Рассмотрим более подробно, как произвести монтаж теплого пола под плитку качественно и своими силами. Конечно, если нет ограничений в средствах, то проще всего пригласить квалифицированных специалистов. Работы, выполненные своими руками, помогут значительно сэкономить и приобрести бесценный опыт на будущее, тем более, что технология укладки достаточно проста, если точно ей следовать.
Теплый пол – составные элементы
Теплый пол на кухне или в ванной позволит обогревать помещение быстро, а главное равномерно. Вы всегда будете чувствовать себя комфортно, даже, если зимой захочется походить босиком по полу, выложенному из кафельной или ПВХ плитки.
На сегодняшний день известно несколько видов «теплого пола»:
- водяной;
- электрический;
- инфракрасный.
Водяной теплый пол предполагает гораздо меньшие затраты на его устройство. Но здесь есть одно существенное препятствие. Водяной пол подойдет для домов, имеющих стационарную (индивидуальную) систему отопления.
Для городских многоквартирных домов, где применяется централизованная система снабжения теплоносителем (горячей водой), применение системы водяного обогрева пола невозможно.
Для устройства такой системы обогрева используют трубы ПВХ, медные или металлопластиковые. Чаще всего применяют трубы ПВХ диаметром 16-18 мм. При этом толщина слоя стяжки не увеличит общую высоту пола.
Вернуться к оглавлению ↑
Электрический теплый пол
Электрический теплый пол подходит для монтажа в комнатах с небольшой площадью (кухня, ванная, туалет, балкон). Особое распространение он получил в условиях городских многоэтажных домов, где по техническим причинам затруднена установка водяного пола. Установить его можно очень быстро, и он не требует каких-либо дополнительных специальных навыков.
В состав комплекта электрического теплого пола входят:
- терморегулятор;
- нагревательные ленты или кабель;
- соединительный кабель.
Строительные магазины и рынки располагают широким ассортиментом таких систем, разных производителей, в том числе готовые комплекты. Это достаточно удобно, так как нет необходимости самостоятельно выбирать отдельные элементы и узлы.
При выборе комплекта следует отдавать предпочтение не самым дешевым вариантам. Цена комплекта зависит от состава комплектующих элементов.
Помните, после монтажа и финишной отделки ничего изменить будет уже нельзя.
В состав комплекта обязательно должна входить схема и инструкция по выполнению монтажа. Обязательно обращайте внимание на качество материала, его производителя и гарантии.
Важное значение имеет тип нагревательного кабеля. Он может быть одно и двухжильным. Первый гораздо дешевле, а второй наиболее безопасный. Но это не тот случай, когда нужно экономить.
Перед началом монтажа теплого пола под плитку необходимо провести подготовку поверхности пола. Нужно демонтировать старое покрытие. Если освобожденная поверхность пола не содержит трещин, выбоин и сколов, то достаточно подмести или вымыть ее. Но если есть проблемы, то необходимо уложить стяжку.
Помните, что цементная стяжка требует 2-3 недели до полного высыхания. Если не располагаете таким временем, то лучше взять специальные быстро сохнущие материалы, изготовленные на основе клея.
Можно нанести специальную грунтующую смесь, а сверху на нее слой эластичного клея.
После тщательной подготовки пола нужно позаботиться о месте, где будет закреплен термостат. Лучше всего проштробить бороздку и в ней положить скрытую проводку кабеля. Кроме того, требования безопасности и технология монтажа электрического теплого пола требуют, чтобы для системы обогрева был выведен отдельный щит, с автономной проводкой.
После выполнения всех подготовительных работ можно непосредственно укладывать отопление.
Качественно выполненные подготовительные работы отражаются на процессе эксплуатации системы. Нельзя допустить перегибов нагревательного кабеля, так как тогда все отопление выйдет из строя. Исправить ее будет уже невозможно и потребуется полный демонтаж пола.
Вернуться к оглавлению ↑
Подготовка системы электрического обогрева
Перед тем как класть кабель нужно сделать чертеж схемы его расположения па поверхности пола кухни, ванной или балкона. Необходимо включить в него всю площадь помещения, за исключением мест расположения сантехнического оборудования и мебели, с низким дном.
Нужно правильно распределить нагревательный кабель по поверхности и рассчитать шаг укладки. Он должен быть не менее 7 см. чтобы определить шаг нужно общую площадь обогреваемой поверхности разделить на длину имеющегося кабеля.
Если затрудняетесь сделать расчет самостоятельно, то тогда лучше использовать готовые электрические маты. Их шаг рассчитывается на этапе производства. Здесь главное правильно подобрать маты по размеру помещения, так как изменить размер лент нельзя. Они выпускаются на основе капроновой сетки. Ширина одной полосы приблизительно 0,5 м. Укладывать такие маты гораздо проще. Они идеально подходят для монтажа своими руками.
Достаточно только разрезать рулон такой сетки в местах, обозначенных пунктирной линией. Делать это нужно аккуратно, чтобы не повредить провод. На нагревательный кабель надеваются специальные зажимы для контакта, терморегулятор и датчик.
До укладки на пол систему нужно проверить на работоспособность.
Вернуться к оглавлению ↑
Укладка электрического теплого пола
Теперь можно приступать к устройству системы обогрева. Последовательность укладки теплого пола под плитку, определяется в соответствии с технологией выполнения монтажа:
- На высохшую стяжку наносят слой специального эластичного клея, толщиной не более 2-3 мм, а затем укладывают гидроизоляционный слой. Это может быть обычная полиэтиленовая пленка. Расположить ее нужно таким образом, чтобы был небольшой напуск на стены.
- Затем прокладывают слой теплоизоляционного материала. Иногда слой утеплителя кладут сразу на слой клея, без изоляционного материала. Чаще всего для этих целей используют пенофол, с фальгированной поверхностью. Материал укладывают отражающим слоем вверх. В местах стыков допускается нанести клей в небольших количествах, а сверху накладывается монтажный скотч. Теплоизолятор поможет снизить потери тепла, что позволит экономить на энергоресурсах.
- По периметру комнаты располагают демпферную ленту.

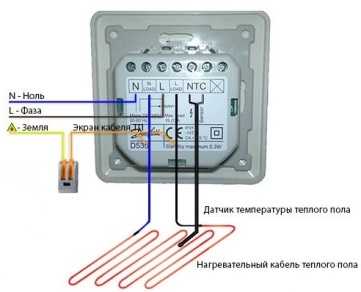

- Выполняют монтаж терморегулятора. Это не требует особых способностей. Необходимо подсоединить нагревательный кабель к терморегулятору, который затем подключается к электрической сети. Электрический провод помещают в гофрированную трубку и располагают в подготовленный в стене канал. Трубка подводится к месту расположения регулятора температуры. Провод датчика обязательно должен располагаться на поверхности стяжки, под керамической или ПВХ плиткой.
Гофрированная труба с электрическим проводом в месте стыка пола и стены ни в коем случае не должна перегибаться. Изгиб должен быть плавным.
- Теперь можно укладывать систему обогрева. Если используется нагревательный кабель, то следует соблюдать правила. Располагают его на монтажной ленте, под прямым углом к ней, то есть перпендикулярно. Через каждые 35-40 см фиксируют. При этом следите, чтобы шаг был равномерным. Важно обращать внимание и на радиус изгиба кабеля. Его минимальное значение должно быть 3,5 см. На прямых участках нагревательный кабель может быть помещен в специальную усадочную муфту.
При монтаже системы электрического теплого пола обязательно наличие заземления.
- Устройство электрических матов намного проще. Используя монтажную ленту, полосы крепят к поверхности пола. Сверху на них можно сразу наносить специальный клей и укладывать плитку.
- Перед финишной отделкой или стяжкой обязательно нужно проверить работу системы. Нужно подать электричество. Если система работает исправно, то через несколько минут можно почувствовать тепло. Другой вариант предполагает использование специальных тестирующих приспособлений. Замеряют сопротивление, оно должно быть не менее 10 Ом.
- Кабель покрывают сверху стяжкой. Ее толщина не должна быть более 3 см. Некоторые специалисты рекомендуют вместо цементной стяжки применять наливной пол. Толщина его слоя также не должна превышать 2-3 см. После выполнения стяжки допускается прокладка слоя звукоизоляции, ее нужно класть на слой клея.
Можно выполнить теплый пол под плитку своими руками, что позволит существенно сэкономить. Но все же лучше доверить эту работу опытному электрику. Он сможет правильно рассчитать необходимое сечение кабеля и точно определить предельные значения.
Вернуться к оглавлению ↑
Финишная отделка плиткой
Керамическую плитку можно не опасаясь укладывать на теплый пол, на кухне и балконе, а также в ванной. Он подходит не только для электрического и инфракрасного теплого пола, но и для водяного. Технология выполнения этой работы от обычной облицовки плиткой ничем не отличается. Нужно только обязательно приобрести специальный клей для укладки плитки на теплый пол.
Готовят клей и наносят его на небольшой участок пола. Этот же клей наносят на плитку. Для работы используют зубчатый шпатель. Аккуратно кладут плитку на пол и не очень сильно прижимают ее. После укладки ряда проверяют уровнем горизонтальность поверхности.
Чтобы швы получались ровными, между плитками располагают специальные крестики. После проверки кладки уровнем крестики можно удалять.
Следите внимательно, чтобы раствор клея не застыл окончательно, до того как вы вытащили крестики и проверили ровность кладки. Выровнять поверхность будет уже невозможно, потребуется демонтаж.
После полного высыхания клея (не менее 1 суток) можно приступать к затирке швов. Пастой заполняют пространство между плитками. Не страшно если, высохнув, затирка останется на поверхности плитки. Она легко снимается специальным раствором смывкой, либо ножом.
Чтобы пол полностью застыл, необходимо дать ему 2-3 недели. Только после этого можно использовать систему теплый пол. Если включить ее раньше, то стяжка или клей могут просохнуть неравномерно, и появятся трещины.
В последнее время широкое распространение получила плитка ПВХ. Укладка плитки на теплый пол выполняется достаточно просто. Для этого также применяют клей. Наиболее часто ее укладывают на кухне или в ванной. Она устойчива к воде и намного дешевле керамической. Плитка ПВХ состоит из нескольких слоев, выпускается в широкой цветовой гамме. Ее легко можно разрезать, в отличие от керамической плитки. Такая плитка не бьется, не трескается и очень легко укладывается.
Плитка ПВХ подойдет для укладки на теплый пол. В этом случае лучше применять электрическую или инфракрасную системы.
Для работы с плиткой ПВХ можно использовать любой клей пригодный для такой работы.
Статьи по теме
greempol.ru
Электрический теплый пол под плитку: укладка и монтаж
Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.
Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.
Содержание статьи:
Виды электрического теплого пола
В строительном магазине покупателям предлагают несколько вариантов электрического пола:
- греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
- электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
- инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.
Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.
Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.
Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол
Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.
Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.
Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.
Монтаж электрического теплого пола своими руками:
Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:
- Правильно подготовить основание.
- Выбрать место для установки терморегулятора.
- Уложить слой теплоизоляционного материала.
- Уложить маты или греющий кабель.
- Выполнить монтаж плитки.
Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.
На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки
Этап #1 – Подготовка основания
Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.
Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.
Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор
Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.
Этап #2 – Теплоизоляционный слой
На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.
Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.
При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.
Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях
Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.
При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.
Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.
Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.
На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.
Этап #3 – Монтаж матов или кабеля
Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.
Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.
Стандартное расположение терморегулятора при монтаже теплого пола в комнате.
Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

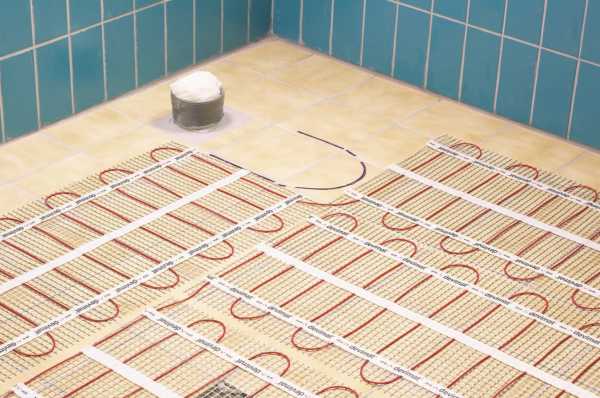

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.
В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.
Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.
Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.
Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.
Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.
Этап #4 – Термодатчик и терморегулятор
Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.
Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.
После этого терморегулятор подключают к электрической сети.
Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы
Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.
Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.
Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола
После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.
Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:
Заливка стяжки и укладка плитки
Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.
Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.
Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия
Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.
Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

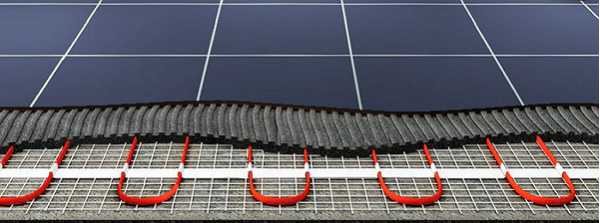

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.
Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.
Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.
Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.
По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.
Пример укладки плитки на теплый пол
При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.
Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.
vannapedia.ru
