Уклон крыши по нормам: расчёт и таблица соотношений проценты-градусы.

При данных расчетах будут полезны математические формулы и таблица Брадиса со значениями градусов.

Угол ската: пример расчета

Рассмотрим на конкретных данных, как посчитать уклон.

Путь исходные данные будут такими: высота крыши – 2 м, длина заложения – 4,5 м.

Тогда угол уклона:

Теперь умножим результат на 100%, получим

По таблице Брадиса переведем полученное значение из процентов в градусы, и получим ответ: 24 градуса.

Заключение

Как видно теперь монтаж кровли является делом ответственным и чрезвычайно важным. Грамотно рассчитанный угол ската крыши является показателем необходимым для надежности кровли и всего здания в целом. При этом он влияет на качество производимых работ, на срок эксплуатации крыши.

Важно правильно рассчитать значение, определиться с подходящей конструкцией крыши, выбрать для этого уместный материал. Ну и конечно опытные ответственные мастера, и материальная база дополнят картину успешного строительства.

минимальный наклон, зависимость, влияние факторов и расчет

Содержание статьи:

Обустройство стропильной системы и укладка кровельного материала являются заключительным этапом строительства жилых и хозяйственных зданий. Данная фаза не менее важна, чем возведение фундамента и стен. От правильности ее планирования зависит герметичность, прочность, устойчивость и функциональность всего сооружения. Не последнее значение в проектировании имеет угол наклона крыши. Этот показатель определяет эстетическую сторону строения и его эксплуатационные характеристики. Чтобы принять грамотное решение, следует изучить существующие разновидности конструкций крыш и нормы, которые применяются при проектировании угла наклона кровли.

Виды крыш и их зависимость от угла наклона

Угол наклона крыши зависит от климата, кровельного покрытия, типа стропильной системы

По форме и крутизне различают такие типы кровель:

• Односкатная. Представляет собой наклонную плоскость без перепадов и изломов. Является простейшей конструкцией в плане сборки, но ограниченной по функциональности. Уклон плоской кровли определяется видом покрытия и ветровой нагрузкой.
• Двускатная. Является классикой и считается наиболее популярной среди частных застройщиков. Состоит из двух поверхностей, соединенных в верхней части коньковой балкой. Между скатами обустраиваются вертикальные треугольные стены — фронтоны.
• Шатровая. Состоит из четырех равнобедренных треугольников, образующих пирамиду правильной формы. Обеспечивает идеально прочную монолитную конструкцию. Уклон кровли варьируется в пределах 15-60 градусов, в зависимости от климатических условий и накрывочного материала.
• Вальмовая. Четырехскатная схема, образованная трапециевидными и треугольными поверхностями. Отличаются сложностью проектирования каркаса и высокими эстетическими характеристиками. Угол ската крыши крутой, что обусловлено особенностями проекта.
• Сводчатая. Имеет сложные криволинейные скаты с плавными и резкими переходами. В строительстве используется редко, так как для создания опорной системе применяется несколько видов материалов — кирпич, железобетон и древесина. Уклон крыши делается большим, так как используется гибкое покрытие – мягкая черепица или наплавляемая кровля.
• Многощипцовая. Наиболее сложная в проектировании и исполнении, но самая эффектная конфигурация. Состоит из совокупности острых фигур, в сборе напоминающая купол замка. Угол крыши максимальный среди аналогов и начинается от 50 градусов.

Градус наклона ската напрямую зависит от дизайна кровли. Ее конфигурация определяет выбор отделочного материала.

Влияние различных факторов на выбор угла наклона

Японский стиль крыши подразумевает особый подход к расчету угла наклона и конфигурации элементов

В большинстве случаев сначала выбирается наиболее эффектная и броская конфигурация кровли с оценкой возможности практического применения чердачного пространства. После этого методом исключения проводится выбор оптимальной крутизны с учетом анализа влияния различных объективных и субъективных факторов.

• Общепринятые правила строительства. Необходимо выбирать уклон крыши по нормам, установленным ГОСТ и СНИП. В противном случае здание не будет введено в эксплуатацию и его придется переделывать.
• Национальные традиции. В каждой местности принято следовать той или иной архитектуре, определяющей местный этнос.
• Сила и направление господствующих ветров. Чем больше интенсивность движения воздушных масс, тем меньше должна быть парусность строения.
• Уровень атмосферных осадков. Это относится к снегу, который в большом количестве может продавить кровельное покрытие и сломать стропила.
• Выбор финишного покрытия. От него зависит диапазон уклона, игнорирование которого приводит к аварийным ситуациям.

Для каждого материала установлен максимальный и минимальный уклон, который рассчитывается с учетом множества сопутствующих данных.

Как произвести расчет

Типы скатных крыш, угол наклона более 30 градусов

Уклон кровли рассчитывается индивидуально для каждого жилья. Изначально нужно определиться с функциональностью чердачного пространства — нужно оно для ведения хозяйства или нет.

Исходя из этого параметра выделяют такие виды кровель:

• Плоские (неэксплуатируемые). Представляют собой сооружения, где между крышей и плитой перекрытия остается минимум пространства, где передвижение людей затруднено или невозможно. Строить такие конструкции выгодно, так как не требуется сложных расчетов, расход материалов минимален. Разуклонка кровли плоской составляет от 3 до 15 градусов в зависимости от материала облицовки и внешних факторов.
• Скатные (эксплуатируемые). Делаются с углом от 30 градусов и больше. Благодаря такому решению образуется просторный чердак, в котором можно обустроить хозяйственные и даже жилые помещения.

Чтобы правильно высчитать оптимальный угол уклона, следует воспользоваться справочной информацией, изложенной в СНиПе II-26-76. Документ содержит таблицы, в которых есть данные относительно региональных коэффициентов: снеговые нагрузки, ветровые показатели, рекомендуемые диапазоны углов скатов для финишной отделки. Считать показатели рекомендуют в проценты, но при желании их можно перевести в градусы, воспользовавшись прилагаемой к нормам таблицей.

Влияние наклона крыши на выбор кровельного материала

Планируемое покрытие для крыши также влияет на угол наклона

Чтобы грамотно рассчитать чертеж кровли, необходимо знать и правильно применять на практике установленные для каждого укрывочного материала нормы:

• твердая черепица из металла, керамики и цемента — 6-30;
• битумная плитка — 12-45;
• шифер, профлист — 7-40;
• фальцевое покрытие из металла — 15-60;
• рубероид и его аналоги — 20-30.

Рекомендации даны в процентах. Цифры прописаны с учетом таких факторов, как способность противостоять ветровым и снеговым нагрузкам, эффективный отвод воды. Кроме этого, необходимо брать в расчет степень герметичности кровли, которая собирается из отдельных фрагментов. Если стыки не заделаны мастикой, уклон нужно увеличивать. Измерить его можно электронным прибором, транспортиром или по соотношению сторон.

Минимальная величина уклона кровли

В снежных регионах угол наклона крыши должен быть не менее 30 градусов

Данные показатели указываются в инструкциях по монтажу ко всем представленным в продаже кровельным материалам.

Определяются они следующими факторами:

• Защита от протекания. Профнастил, шифер и жесткая плитка укладываются в накладку и при уклоне меньше 20 градусов в стыки может проникать вода.
• Снеговая нагрузка. Если он не будет сходить самостоятельно, возникает риск деформации, поломки или разрыва кровельного покрытия, разрушения опорной системы. Рекомендуемый угол — 30 градусов.
• Устойчивость материала на основе. Если к шиферу, профлисту и фальцевым конструкциям это не относится (они прибиваются или прикручиваются), то по отношению к полосам и плитке нужно применять определенные нормативы. Со слишком крутого или пологого ската плитки может сорвать, а наплавляемые покрытия могут сползти.

Чем угол кровли круче, тем крыша выше. Это приводит к большому расходу стройматериалов и возрастанию риска опрокидывания конструкции сильным порывом ветра. Однако и пологие скаты не являются средством экономии. Их нужно делать с мощной стропильной системой, чтобы гарантированно противостоять вертикальной снеговой и горизонтальной ветровой нагрузке.

Климатические факторы

Не рекомендуется строить плоские крыши в регионах с большим количеством осадков

Климатические условия являются важнейшим фактором, который влияет на выбор конструкции крыши и особенно на уклон ее скатов.

Когда масса осадков после сильных снегопадов задерживается на кровле, она впитывает из воздуха влагу, а затем примерзает. Многотонная толща способна сокрушить самые надежные и проверенные несущие конструкции и покрытия. Исходя из этого, нужно соблюдать оптимальный угол крыши для схода снега, который рекомендует производитель. На данный показатель влияет не только угол ската, но и гладкость и состав финишного покрытия.

Не менее важно учитывать ветровую нагрузку. Ураганы не являются редкостью в России и чаще всего они разрушают именно крыши. Потоки воздушных масс валят конструкции или отрывают их от основания. Чтобы этого не допустить, необходимо тщательно посчитать соотношение свесов, крутизны и парусности кровли. Специалисты утверждают, что оптимальным является уклон крыши в пределах 30-45 градусов. Сооружения такого типа обладают пропорциями, которые обеспечивают быстрый сход снега, ливневых вод и в тоже время выдерживают порывы ветра даже экстремальной силы.

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и саморезы. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. А если кровля будет укладываться в двое и больше слоев, тогда минимальный порог будет еще выше. Вот почему современные строительные фирмы дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном, не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°, и даже больше.

Поэтому для профилированного стального листа как кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции.  Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это — одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

• Плоскими называют такие крыши, угол наклона которых не превышает 5°.
• Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
• Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
• Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
• Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
• А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преим

Уклон кровли — от чего зависит и как рассчитать

Крыша дома может иметь разную форму, а также различный уклон кровли. Причем угол уклона кровли чаще всего обусловлен не эстетическими соображениями, а практической стороной и определенными требованиями. Ведь от того, насколько острой или плоской является крыша, зависит ее прочность и правильное функционирование. Поэтому уклон рассчитывают, учитывая все необходимые параметры.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 ⁰ до 45 ⁰. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

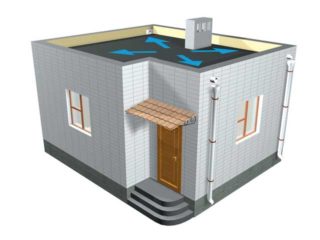

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

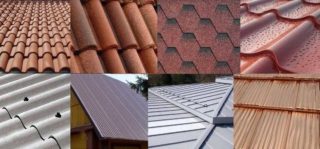

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом.

Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Минимальный и оптимальный угол наклона крыши — какой он?

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

• Крутые с уклоном 45-60°;
• Скатные – 30-45°;
• Пологие – 10-30°;
• Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

• Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

• Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

• Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
• Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

• Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
• В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
• Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
• Металлочерепица стелется при значении от 14°;
• Ондулин – от 6°;
• Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
• Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

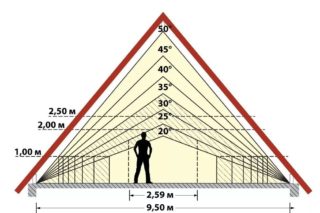

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

• Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

• Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

какой должен быть, каков минимальный в градусах. Стандартный уклон кровли

Сегодня, я хочу Вам немного рассказать об угле наклона крыши, зачем он нужен, какие бывают углы и от каких факторов они зависят.

От чего зависит угол крыши.

Для того, чтобы вода могла быстро удалиться с крыши, при её монтаже необходимо задать уклон кровли. Профессионалами уклон кровли принято выражать в процентах или в градусах. Измеряют эти проценты и градуса с помощью геодезических инструментов.

Обратите внимание

В современных зданиях рекомендую делать крышу пологую. Если Вы не хотите пологую кровлю, я бы Вам порекомендовал наиболее простые формы крыш: мансардные, вальмовые, двускатные и односкатные.

Применяемый кровельный материал напрямую зависит от уклона крыши.

Стандартная скатная крыша состоит из кровли, которая защищает здание от атмосферных осадков, стропил и обрешетки, которые поддерживают кровлю, а также передают её от веса крыши на стены. К весу крыши нужно добавить вес от нагрузок в виде выпавшего снега, града, ветра и т.д.

Рекомендации по подбору угла крыши

Угол уклона крыши напрямую зависит от климатических условий в месте проведения строительства и материала кровли. Он может меняться в пределах от 11º до 45º и более. Чем теплее и суше, тем более пологую можно сделать крышу.

Обратите внимание

В местах с обильными осадками уклон ската крыши должен быть 45 — 60º. В таком случае снежный покров под своим весом сползает вниз.

В местах, где отмечаются сильные ветра наклон не должен превышать 20º. Это позволит снизить парусность.

Наиболее оптимальным является уклон крыши, который лежит в диапазоне 20 — 45º.

Соответственно, чем круче крыша, тем быстрее скатывается с нее снег и стекает вода, тем самым уменьшая нагрузку на фундамент. Если установить угол 45º, вес снега можно не учитывать, он будет незначительным. Разумеется, если этот угол начать увеличивать, нагрузка начнет резко возрастать.

Если произвести минимальный уклон кровли (11º) — это увеличит силу давления ветра в пять раз. Данное изменение нагрузки вызывает необходимость усиления обрешетки и стропил.

Наши работы

Мои советы.

По опыту скажу, что наиболее качественные и долго служащие кровли являются те, которые имеют угол наклона ближе к 45º, это связано с минимальной нагрузкой на нее. Однако, не всегда уместный данный вид кровли.

Для расчета оптимально допустимого и эстетического угла наклона лучше вызывать специалистов, ведь именно крыша над головой позволят Вам чувствовать комфорт в своем доме.

Наши специалисты готовы Вам помочь. Свяжитесь с нами через форму ниже или при помощи контактов.

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

Дополнительные материалы по теме

Если у вас есть вопросы задавайте постараюсь на все ответить

Добавить комментарий

Оптимальный угол наклона двухскатной крыши и поиск минимального значения

Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.

Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.

Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.

Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.

Основным преимуществом двухскатных крыш считается простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.

Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.

Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.

Содержание статьи

Какие силы воздействуют на стропила и кровельное покрытие

В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.

Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.

ОБРАТИТЕ ВНИМАНИЕ!

Эти факторы опасны своей непредсказуемостью и большим разбросом значений.

Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

• Созданием запаса прочности при расчетах.
• Учетом преобладающих в регионе ветров, их силы и направления.
• Учетом среднегодового количества осадков, их состава и качественных показателей.
• Правильным выбором угла наклона скатов.

Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.

Ветровые нагрузки на стропильные системы

Зависимость угла наклона от выбора кровельного материала

С точки зрения экономии материала и снижения парусности кровли, угол наклона скатов должен быть минимален.

При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.

Но самым главным критерием выбора угла наклона является кровельный материал.

Его характеристики определяют оптимум, основываясь на таких показателях:

• Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
• Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
• Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
• Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.

Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.

Зависимость угла от угла и кровельного материала

Как измерить угол наклона двухскатной крыши

Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.

Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.

Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.

При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.

ВАЖНО!

Все последующие расчеты производятся для каждого участка отдельно, выводить и использовать какое-то среднее значение нельзя.

Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.

Как измерить угол двускатной крыши

Минимальный угол наклона двухскатной крыши

Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.

Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).

Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.

ОСТОРОЖНО!

Игнорировать такие экстремальные погодные проявления из соображений «авось пронесет» ни в коем случае нельзя, поскольку один единственный случай способен уничтожить всю крышу.

Учитывая эти обстоятельства, минимальный угол может быть определен как наименьшее значение, заявленное в СНИПах с поправкой на климатические условия. Специалисты однозначно рассматривают для скатных крыш минимум в 20°, который применяется лишь для нежилых или неиспользуемых чердаков.

Поиск минимального угла

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

Оптимальный угол наклона двускатной крыши

Полезное видео

Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

НИЗКАЯ КРЫША

Наклон крыши — это вертикальный подъем, разделенный на горизонтальный пролет, или то, что обычно называют уклоном крыши.

Обычно шаг выражается как отношение количества дюймов наклона на каждые 12 дюймов пролета.

Таким образом, среди других выражений часто встречается высота тона, выраженная как 3:12, 5:12 и 4:12.

Обычно при строительстве большое значение придается уклону крыши, так как он влияет на различные компоненты не только крыши, но и всего здания.Понимание определения крыши с низким уклоном имеет решающее значение для проекта кровли с низким уклоном.

Если вы собираетесь установить металлическую кровлю с низким уклоном или битумную черепицу с крутым уклоном, шаг будет определять несколько факторов, таких как используемый кровельный материал, пропорции здания, которое будет покрыто крышей, возможность ходьбы по крыше. , и, как правило, общий архитектурный дизайн всей конструкции.

Доступно множество вариантов низкоскатной крыши. Вот почему определение уклона крыши предпочтительнее в начале строительного проекта, а не тогда, когда пора устанавливать крышу.

СИСТЕМЫ НИЗКОГО СКЛОНА КРОВЛИ И СИСТЕМЫ СТУПЕНЧАТЫХ КРОВЛИ

Существует два типа кровельных систем — кровельные системы с низким уклоном и системы кровли с крутым уклоном. Кровельные системы с крутым уклоном также известны как кровельные системы для жилых помещений, и по их классификации это крыши с уклоном 21:12 и выше.

Эта кровельная система является кровельной системой для жилых домов просто потому, что она обычно применяется при строительстве жилых домов. Обычно он является преобладающей системой в большинстве домов, жилых комплексов, дуплексов и т. Д.

Одно примечательное свойство крутых крыш — они привлекательны визуально и добавляют эстетики жилым единицам. Например, кровля большинства жилых домов обычно составляет до 40% объема внешнего внешнего вида дома.

Известно, что кровля с крутым уклоном прослужит намного дольше, чем системы кровли с низким уклоном, например, металлическая кровля с низким уклоном.

Эти крыши эффективны, потому что они более эффективно перенаправляют воду, и они меньше подвергаются вредному воздействию ультрафиолетовых лучей солнца, поэтому они могут служить дольше, чем плоские крыши.

ДИНАМИКА СИСТЕМЫ НИЗКОКРОТНОЙ КРОВЛИ

Итак, что такое низкосклонная крыша? Крыши с низким уклоном также известны как коммерческие крыши. Это потому, что они являются преобладающим типом крыш, используемых в коммерческих зданиях, таких как промышленные парки, торговые центры, офисные комплексы, склады и т. Д.

Конструкция крыши с низким уклоном обычно имеет уклон от 2:12 до 4:12.

Как и любая другая кровельная система, конструкция крыши с низким уклоном будет иметь несколько эффектов на общую конструкцию здания, включая внутренний объем, стиль и дизайн дома, дренажную систему и материал, используемый для покрытия. ,

КЛАССИФИКАЦИЯ НИЗКОСКОЛЬНЫХ КРОВЛИ

В соответствии с определениями малоскатных кровель, малоскатные кровли можно разделить на пять основных категорий. Именно из этих категорий происходят другие конструкции, такие как двускатные крыши с низким скатом или металлические крыши с низким уклоном. К ним относятся следующие:

• Мембраны для кровельной нарезки (BUR) — Эта система формируется путем создания готовой мембраны из армирующей ткани и чередующихся слоев битума. При нанесении непосредственно на изоляцию или настил крыши они считаются полностью соответствующими отраслевым стандартам.
• Крыши с однослойными мембранами с низким скатом — они состоят из термопластичных мембран и термореактивных мембран.
• Полимерно-модифицированная листовая битумная мембрана — в этих системах используется несколько слоев армированной ткани, и в большинстве случаев они обычно устанавливаются как двухслойные системы.
• Кровельные системы из металлических панелей для применения с малым уклоном. В этой системе используются конструкционные металлические панели для металлических крыш с низким уклоном, поскольку они способны образовывать серьезный барьер для воды. Эту систему также можно использовать для крутых крыш.
• Распылительные кровельные системы на основе пенополиуретана — они также известны как кровельные системы SPF, и они создаются путем распыления и смешивания двух типов жидкостей, которые действуют как основание приклеенной кровельной системы.

ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ НИЗКОГО СКЛОНА КРОВЛИ

Обычно системы кровли с низким уклоном, включая пристройки с низким уклоном, состоят из трех основных компонентов. Это следующие компоненты:

Они имеют гидроизоляционные слои. — Большинство этих кровельных систем будут иметь один или несколько гидроизоляционных слоев.Это, безусловно, один из наиболее важных компонентов, поскольку он имеет решающее значение для предотвращения попадания воды в систему крыши, что увеличивает срок службы крыши.

Поверхность — Обеспечивает защиту арматуры и защиту системы от атмосферных воздействий. Это обеспечит адекватную защиту крыши от вредных солнечных лучей и дождевой воды. Иногда покрытие дает дополнительные преимущества, такие как огнестойкость, сопротивление граду, увеличивает солнечную отражательную способность крыши и увеличивает посещаемость крыши.

Армирование крыши — Из-за проблем, с которыми сталкиваются системы кровли с малым уклоном, конструкция крыши с низким уклоном должна иметь необходимое усиление; следовательно, это одна из основных составляющих такой кровли. Армирование увеличивает прочность, делает кровельную систему более устойчивой и увеличивает стабильность размеров мембран.

Поскольку существуют различные варианты кровли с низким уклоном, важно понимать, что одни кровельные мембраны будут работать лучше, чем другие.

Это повлияет на качество, стоимость, стили установки, дизайн и другие компоненты кровельных систем.

С помощью опытных специалистов по кровле следует выбрать правильную систему без ущерба для эстетики и целостности конструкции.

ОБЩИЕ ПРОБЛЕМЫ С СИСТЕМАМИ НИЗКОГО НАКЛОНА

Варианты кровли с низким уклоном имеют некоторые присущие проблемы, которые всегда будут возникать в какой-то момент срока службы кровли.

Возникновение большинства из этих проблем, однако, может быть уменьшено во время проектирования и установки, но нет никаких гарантий, что они не возникнут после того, как кровельная система будет установлена ​​через несколько лет.

Вот некоторые из распространенных проблем для систем кровли с низким уклоном, на которые следует обращать внимание:

Ущерб от ветра

Ущерб от ветра — один из самых больших рисков, который угрожает многим конструкциям крыш с низким уклоном. Сильный ветер может открыть швы и, в конечном итоге, привести к сносу крыши.

Иногда сила ветра может быть настолько сильной, что разрушает однослойные системы, даже если они правильно установлены. Хотя опасность ветра может быть связана с проблемами установки или обслуживания, она также может быть результатом использования холодных клеев, которым не позволено должным образом отвердеть на кровельной системе, что может привести к их повреждению.

Чтобы решить эту проблему, подрядчик должен разработать специальную кровельную систему, которая будет учитывать силу ветра в регионе, чтобы минимизировать разрушающее воздействие ветра на крышу.

Утечка воды

Утечка воды — наименее желанная и самая коварная проблема в конструкции кровли с низким уклоном. Вода может иметь разрушительные последствия, когда она проникает в здание через крышу.

Он может повредить инвентарь, среди прочего содержимого здания, что приведет к огромным убыткам для бизнеса.

Утечки через крышу могут возникнуть при установке внахлестку против естественного потока дождевой воды, нарушения адгезии или неправильной гидроизоляции швов. Проблема утечки усугубится, если на крыше будут физические повреждения.

Однако утечки можно обнаружить и устранить путем регулярного осмотра и технического обслуживания крыши.

Нормализация мембраны

Существуют определенные типы мембран в конструкции крыш с низким уклоном, которые могут подвергаться усадке или нормализации.Это особенно актуально для однослойных систем с механическим креплением.

Чтобы снизить риск нормализации после установки крыши, владельцы зданий должны регулярно проверять свои крыши и обеспечивать отсутствие дополнительных затяжек или индуцированных нагрузок на секции крыши.

Нормализация сначала будет замечена на высыханиях, и если ее игнорировать, то это может привести к ухудшению качества по периметру мембраны.

Волдыри и выступы

Волдыри и гребни — обычная тенденция в системах Build Up Roof, когда их устанавливают неопытные подрядчики.

Хотя маленькие волдыри не требуют особого внимания, нельзя игнорировать появление больших волдырей под областями коленей.

Пузырьки появятся, если основание было влажным во время установки или из-за неправильного обжига мембраны, или когда на систему был нанесен холодный битум.

Волдыри не протекают, если они не ломаются, но при обнаружении пузырей следует осмотреть крышу и принять долгосрочные превентивные меры.

Отсутствие регулярного технического обслуживания

Будь то система кровли с крутым уклоном или конструкция с низким уклоном, например, самый низкий уклон крыши для черепицы, отсутствие регулярного технического обслуживания может привести к нарушению целостности кровли.

Осмотр и обслуживание важны для выявления проблем в кровельных системах и принятия превентивных мер до того, как произойдет серьезное повреждение. Квалифицированный инспектор кровли должен проверять крышу не реже двух раз в год и предоставлять подробные и исчерпывающие отчеты о состоянии крыши.

Таким образом, все проблемы будут обнаружены до того, как они станут серьезными, и это избавит вас от больших затрат на техническое обслуживание и ремонт, которые можно было предотвратить.

Крыши — Строительные нормы и правила Южная Африка

• О нас
• Свяжитесь с нами
• Положения и условия

• Строительные нормы и правила (NBR) Intro.
  • Почему национальные строительные нормы и правила
  • PAJA: Закон о защите ваших прав
  • Закон о мерах по защите потребителей жилья
  • Представление плана дома
  • Муниципалитет Контакт
    • Определения подзаконных актов по планированию и строительству
  • Схемы зонирования
    • Схема зонирования Кейптауна
    • Схема городского планирования — JHB
    • Схема городского планирования Тшване 2008
  • Глоссарий национальных строительных норм
    • Определения городского планирования
    • Условия окружающей среды от А до Я
• NBR (SA)
  • Строительные законы и SANS 10400
  • Строительные нормы и правила Раздел 1
    • Общие принципы и требования — Часть A
    • Конструктивное проектирование, часть B
    • Размеры, деталь C
    • Общественная безопасность — Часть D
    • Работы по сносу, Деталь E
    • Операции на объекте — Часть F
    • Раскопки — Деталь G
    • Основы — Часть H
      • Повреждение стен и фундамента деревом — SANS10400-H Приложение-D
  • Строительные нормы и правила Раздел 2
    • Этажи — Деталь J
    • Стены-Деталь K
    • Крыша Part-L
    • Лестница, деталь M
    • Остекление, деталь N
    • Освещение и вентиляция — Часть O
    • Дренажная часть P
    • Санитарно-бытовые отходы без воды, часть Q
  • Строительные нормы и правила Раздел 3
    • Удаление ливневых вод — Часть R
    • Услуги для людей с ограниченными возможностями — Часть S
    • Противопожарная защита — Часть T
    • Утилизация мусора, часть U
    • Обогрев помещений — Часть V
    • Противопожарная установка — Деталь W
    • Энергопотребление и устойчивость (SANS 10400X и XA)
      • Расчеты фенестрации
• Элементы конструкции
  • Бетонные фундаменты
  • Бетон и кладка
    • Бетонные смеси
    • Бетонные смеси по массе и объему
    • Бетонная плита
    • Бетон в холодную погоду
  • Стекло и остекление как конструктивный элемент
  • Крыши и кровля
    • Анкерная конструкция крыши
    • Соломенные крыши и молнии
    • Гидроизоляция кровли
  • Руководство по SANS 10400XA

форм домов и крыш, которые лучше всего выдерживают ураганы — ScienceDaily

Некоторые формы домов и типы крыш могут лучше противостоять сильным ветрам и ураганам, по словам исследователя из Технологического института Нью-Джерси (NJIT). Инженер-строитель Рима Тахер, доктор философии, специальный преподаватель Школы архитектуры Нью-Джерси при NJIT. Она потратила два года на изучение результатов исследовательских центров, которые изучали лучшие конструкции, строительные материалы и методы, необходимые для противостояния экстремальным ветрам и ураганам.

«Хотя я хотел бы сказать, что существует простое и экономичное решение для жилья, которое не выйдет из строя или не рухнет в идеальный шторм, такой информации пока нет», — сказал Тахер. «Однако очевидно, что благодаря работе ветряных инженеров и исследователей изменения в дизайне и строительстве домов могут сделать здания более безопасными для людей, экономя при этом правительству и промышленности миллиарды долларов ежегодно».

«Проектирование малоэтажных зданий для экстремальных ветровых явлений» (Журнал архитектурной инженерии, март 2007 г.) Тахер выделил такие результаты исследования.Исследователи ветра из Центра строительной науки и технологий (CSTB) во Франции исследовали и протестировали модели домов уменьшенного размера на объектах аэродинамической трубы и разработали прототип «циклонического» или устойчивого к ураганам жилища. Тахер сотрудничал с исследователями ветра CSTB, работая над структурным аспектом дизайна дома.

Эта конструкция со временем превратилась в надземное сооружение квадратной формы на открытом фундаменте. Дом имел шатровую крышу и был оборудован центральной шахтой с аэродинамическими характеристиками, предназначенными для уменьшения силы ветра во время сильного ветра.Испытания в аэродинамической трубе в CSTB показали, что такой дом будет намного более эффективным в условиях сильного ветра и ураганов, чем типичная конструкция. CSTB работает со строителем, чтобы построить прототип такого дома на Реюньоне в западной части Индийского океана.

На основании этой работы и других исследований Тахер рекомендует домовладельцам в регионах, подверженных ураганам, следующие рекомендации по строительству.

• Было обнаружено, что дом с квадратным планом этажа (или лучше шестиугольным или восьмиугольным планом) с крышей из нескольких панелей (4 или более панелей) имеет пониженные ветровые нагрузки.
• Крыши с несколькими скатами, такие как четырехскатная крыша (4 ската), лучше справляются с ветровой нагрузкой, чем двускатные крыши (2 ската). Двускатные крыши обычно более распространены, потому что их дешевле построить. Наилучшие результаты дает уклон крыши 30 градусов.
• Ветровые силы на крыше обычно являются подъемными силами. Это объясняет, почему крыши часто сносятся во время сильного ветра. Соединение крыш со стенами имеет значение. Скрепленные крыши были запрещены после урагана Эндрю во Флориде в 1993 году.
• Крепкие связи между конструкцией и фундаментом, а также между стенами хорошие. Разрушение конструкции часто прогрессирует, когда отказ одного элемента конструкции вызывает отказ другого, что приводит к полному обрушению. Связи обычно уязвимы, но их можно недорого усилить.
• Определенные области здания, такие как конек крыши, углы и карниз, обычно подвергаются более сильному ветровому давлению. В конструкции циклонного дома исследователи CSTB предложили некоторые аэродинамические особенности для уменьшения этих локальных давлений, такие как введение центральной шахты, которая будет функционировать, создавая соединение между внутренним пространством и коньком крыши, который считается местом наибольшего углубления.Это соединение помогает уравновесить давления, что приводит к значительному снижению ветровых нагрузок на крышу.
• Свесы крыши подвержены воздействию подъемных сил ветра, которые могут вызвать обрушение крыши. В конструкции дома, устойчивого к ураганам, длина этих выступов должна быть ограничена 20 дюймами.
• В конструкции циклонного дома предусмотрены простые системы для снижения локальных ветровых нагрузок на нижних краях крыши, такие как зубчатый фриз или горизонтальная сетка, устанавливаемая на уровне водостоков по периметру дома.
• Надземная конструкция на открытом фундаменте снижает риск повреждения от наводнения и ливневой воды.

История Источник:

Материалы предоставлены Технологическим институтом Нью-Джерси . Примечание. Содержимое можно редактировать по стилю и длине.
