Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней
Водяной уровень
Пузырьковый уровень
Магнитный строительный уровень
Трубные строительные уровни
Лазерный уровень
Как сделать водяной уровень своими руками

Как сделать лазерный уровень своими руками
Как сделать элементарные приборы для определения горизонтальности и вертикальности

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

Водяной уровень.
Пузырьковый уровень.
Лазерный уровень.
Трубный уровень.
Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

Легкость и удобство в эксплуатации.
Большая длина шланга.
Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.

Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
Прибор предназначен для работы исключительно с горизонтальными поверхностями.
Использование длинного шланга в маленьком помещении не слишком удобно.

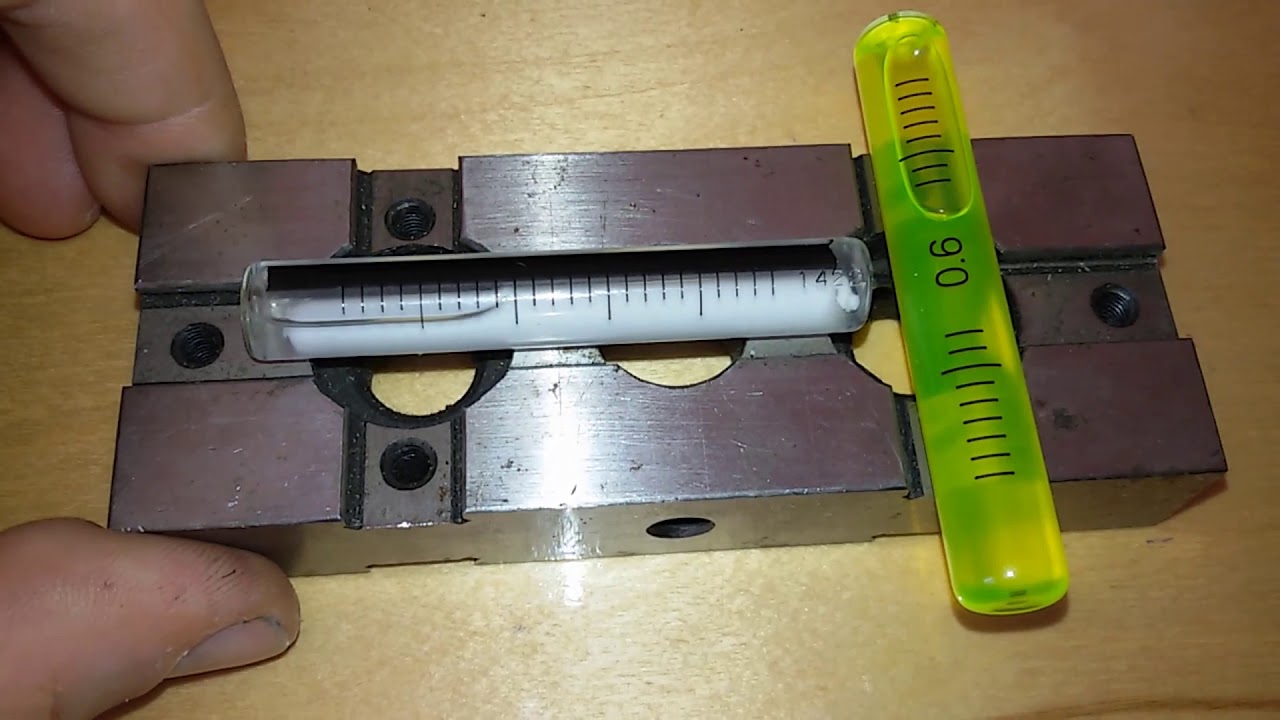

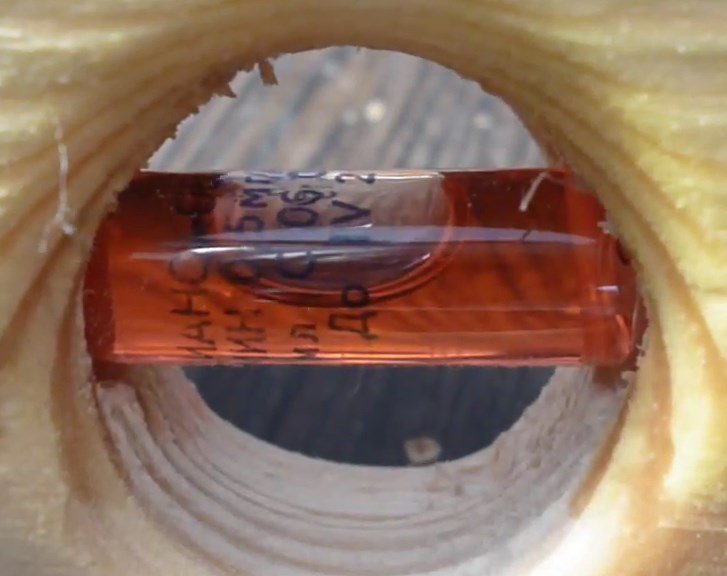

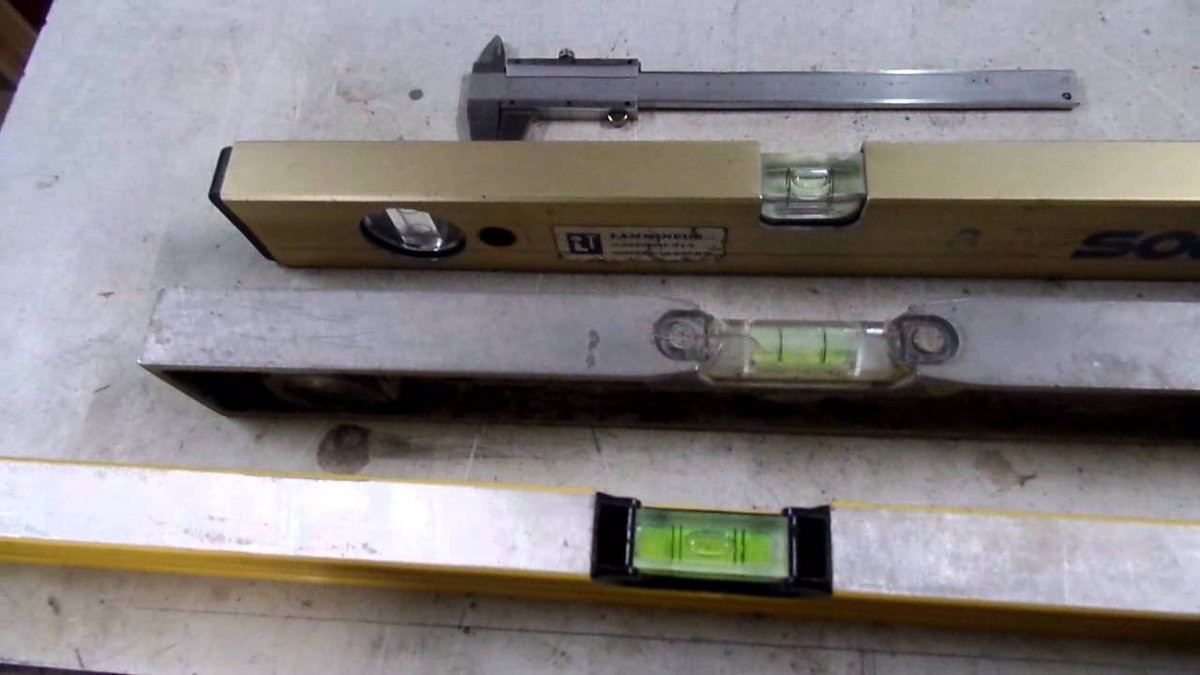

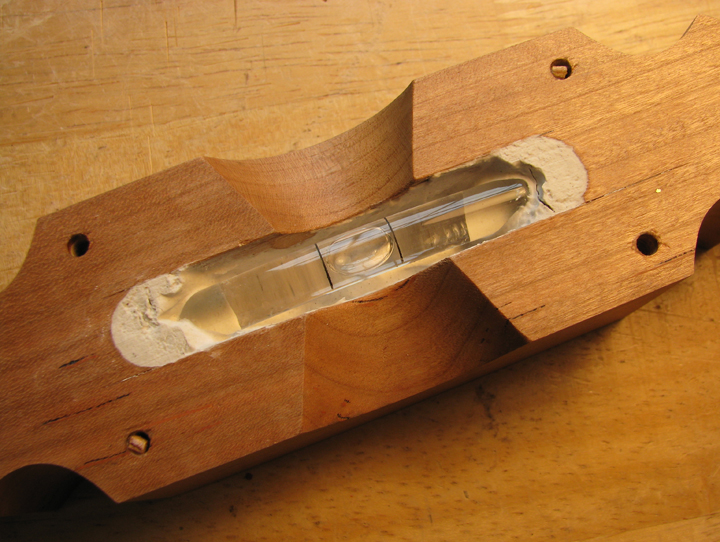

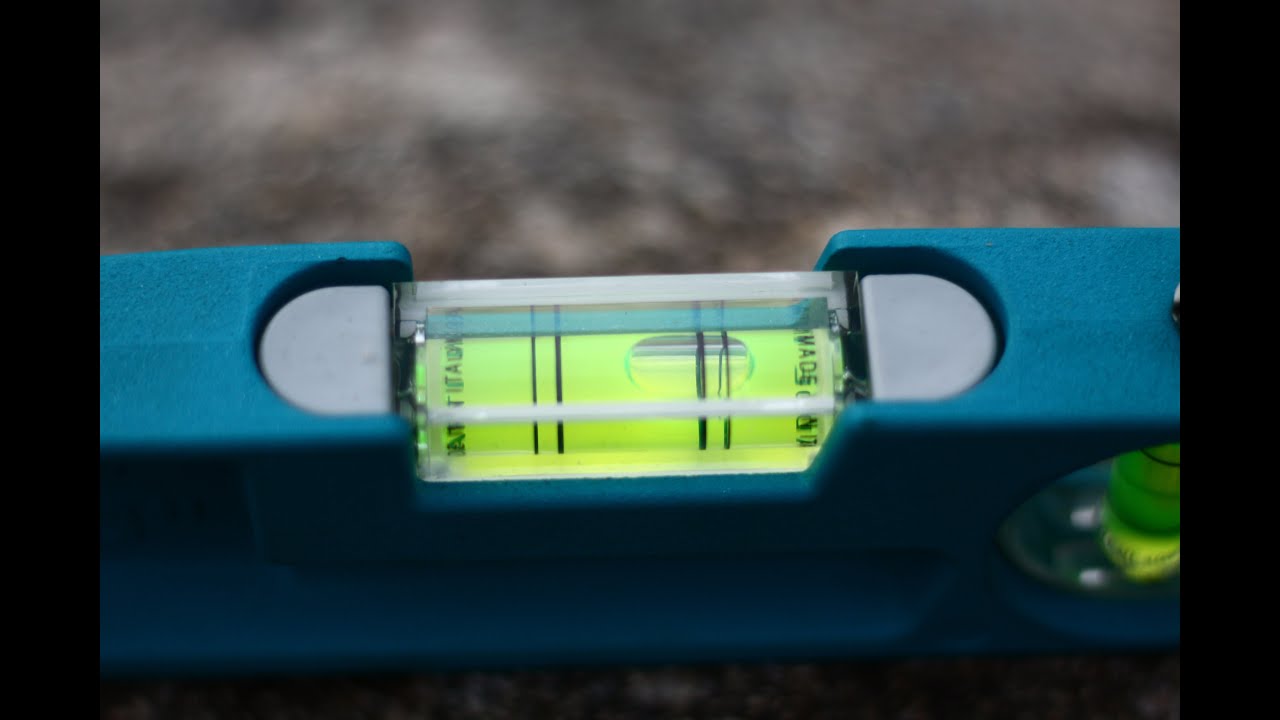

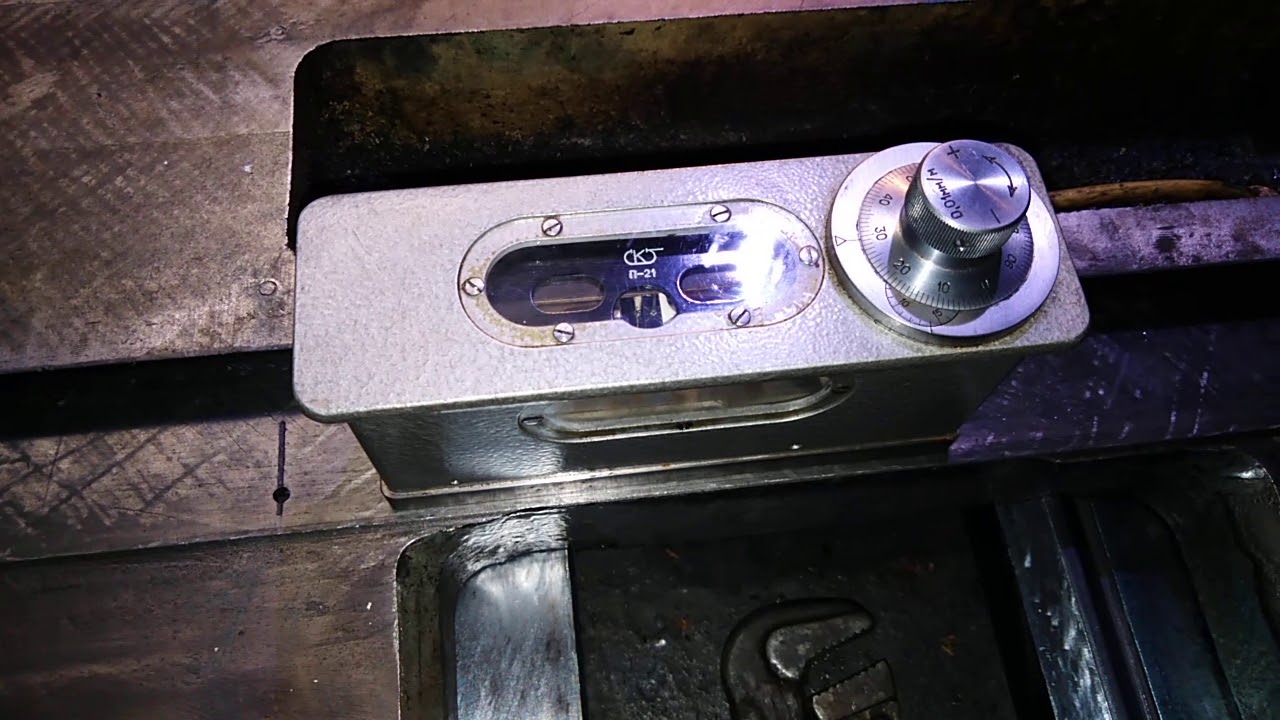

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

Высокую точность.
Удобство в использовании.
Приемлемая цена.
Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант – вмонтированные наглухо колбы.

Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем и трубами.

С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

Магнитами.
Перфорированной лентой.
Шнуром.

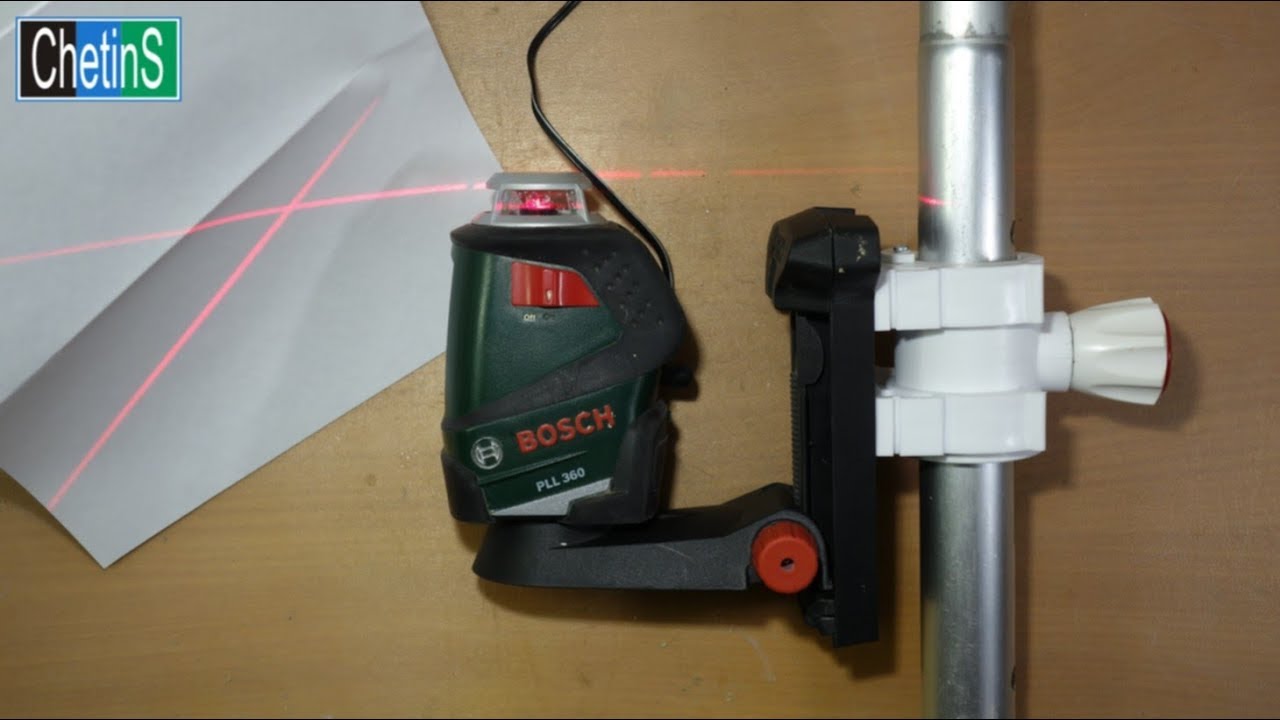

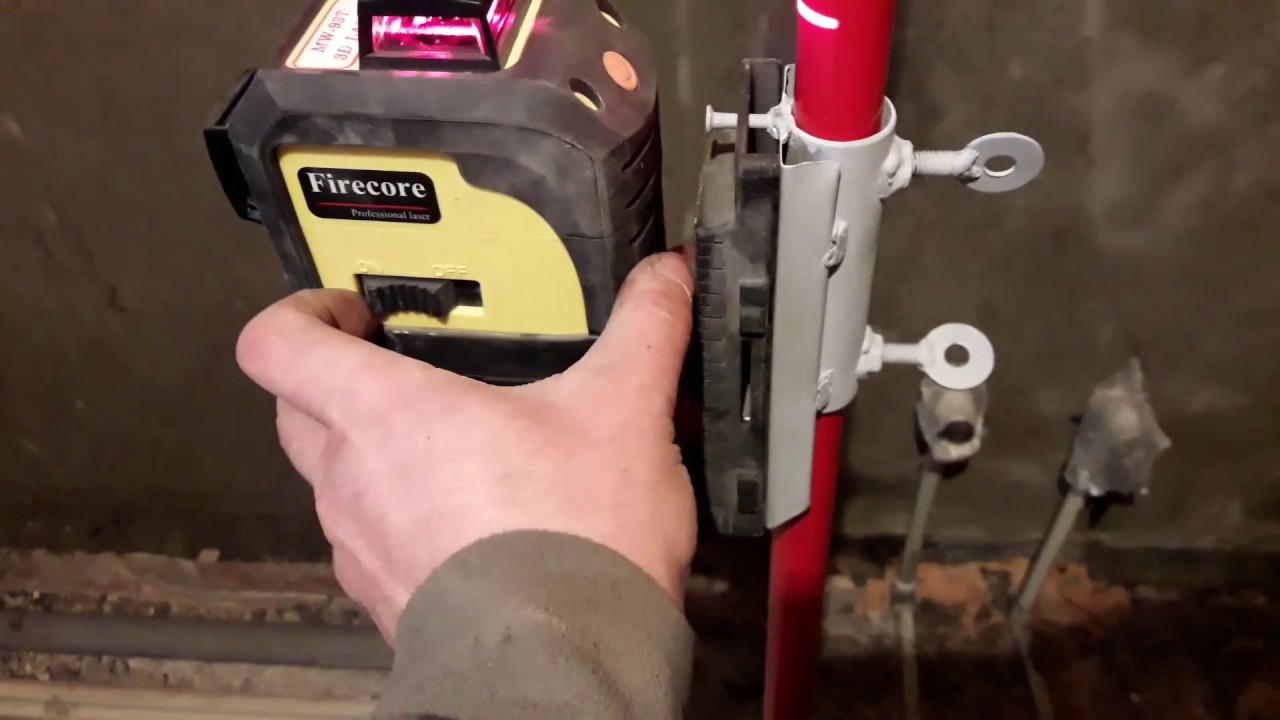

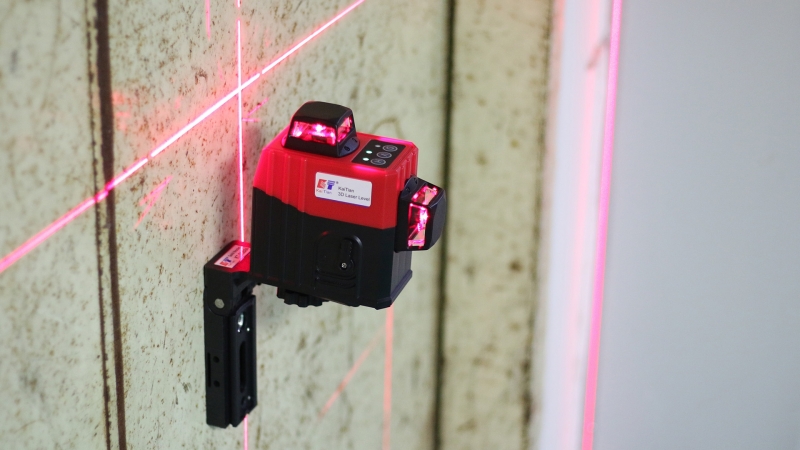

Лазерный уровень

Лазерный уровень — небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

Магниты.
Штатив.
Крепление с помощью ремней.

А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей лазерных уровней:

Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение –работы по отделке помещений.
Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
Высочайшая точность.
Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

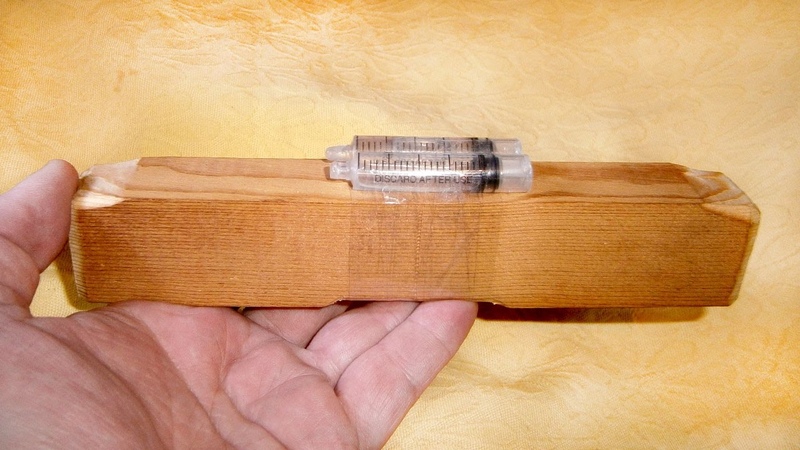

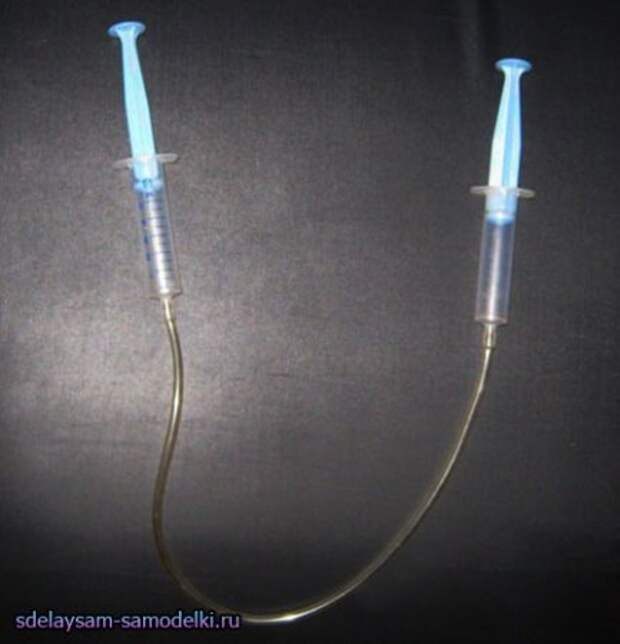

Как сделать водяной уровень своими руками

Наиболее простая разновидность уровня – уровень водяной. И сделать его своими руками очень легко:

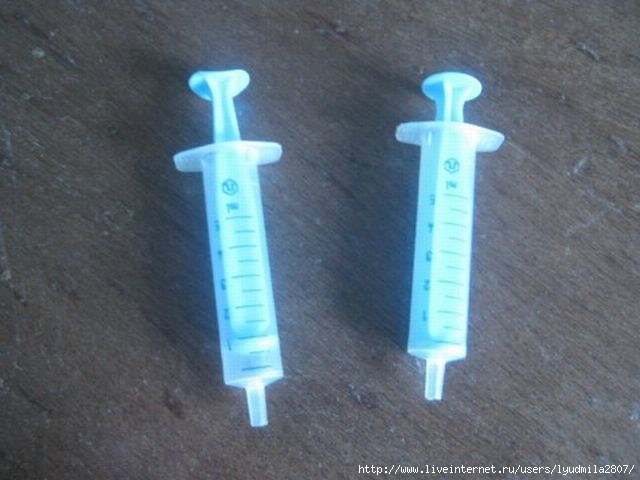

Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
Выньте из одного шприца поршень и соедините его с одним из концов шланга.
Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

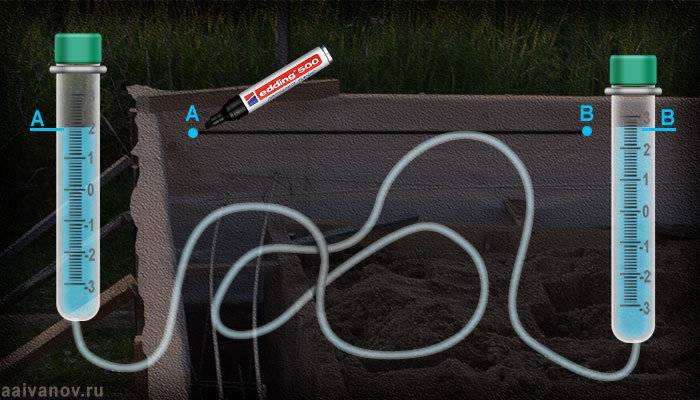

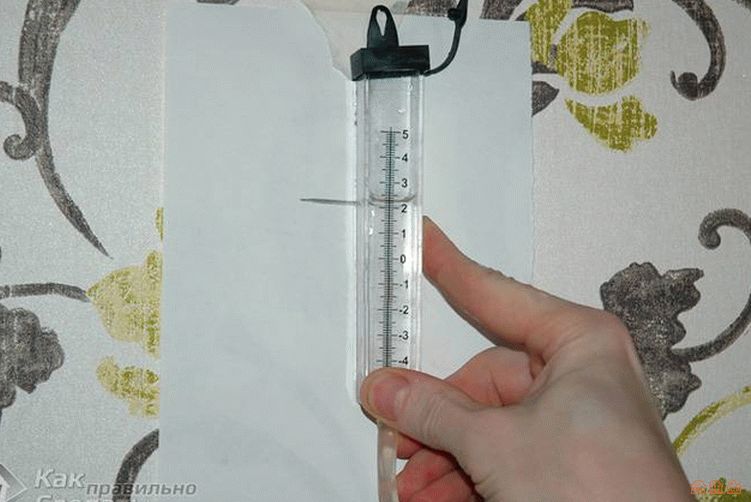

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

Отмерить и отметить на одной из стен нужную высоту.
Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

Низкая себестоимость прибора.
Простота изготовления.
Простота работы с прибором.

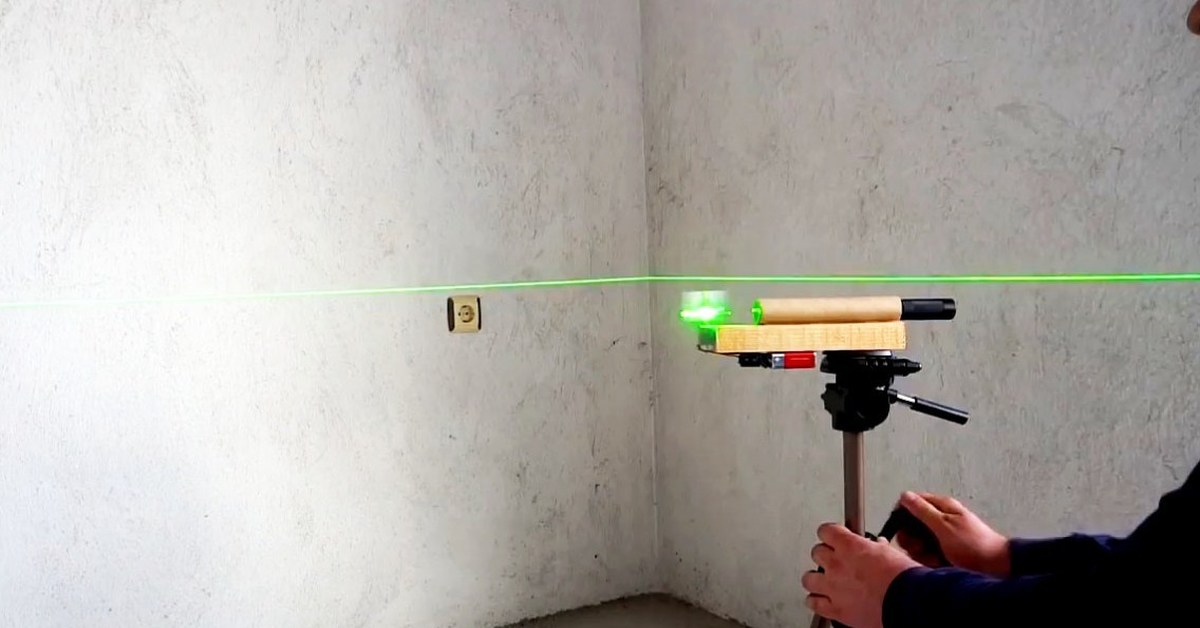

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно двумя способами.

Первый способ изготовления:

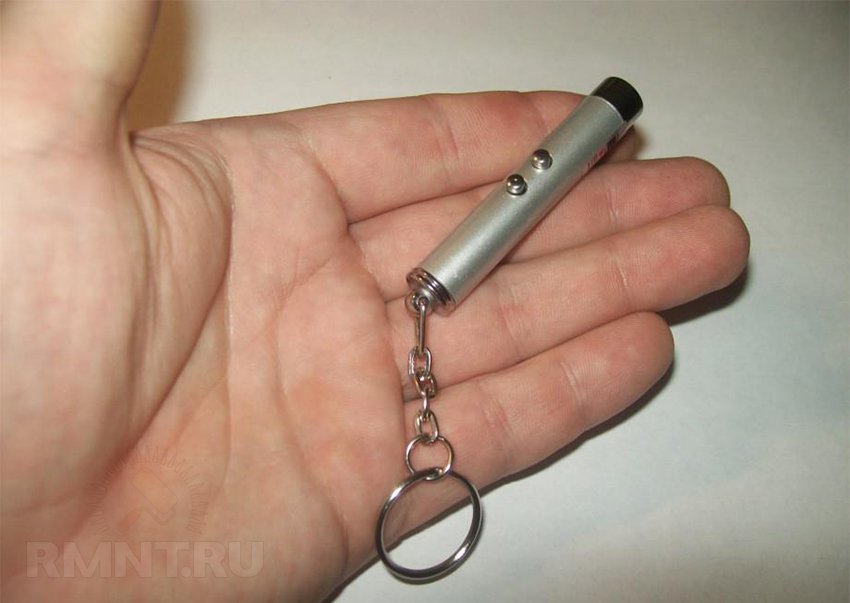

Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка – все выполнено правильно.
Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
Возьмите ровный кусок фанеры либо доски. Форма куска – квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
Присоедините к планке пузырьковый уровень.
На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
Прибор готов.

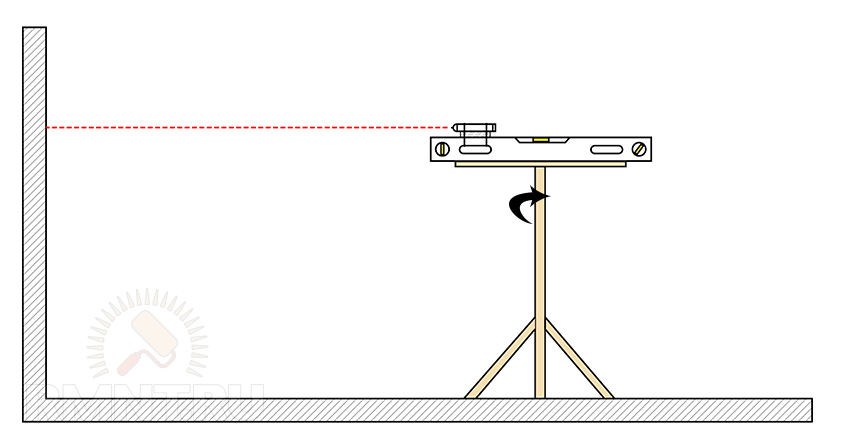

Способ использования подобного лазерного уровня следующий:

Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
Включите лазерную указку. Пометьте место отражения луча на стене.
Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
Поставьте емкость с водой на необходимую для разметки высоту.
Опустите в воду пенопласт.
Включите лазерную указку.
Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

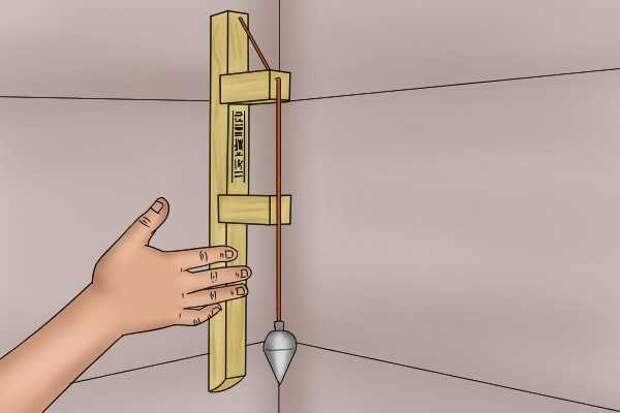

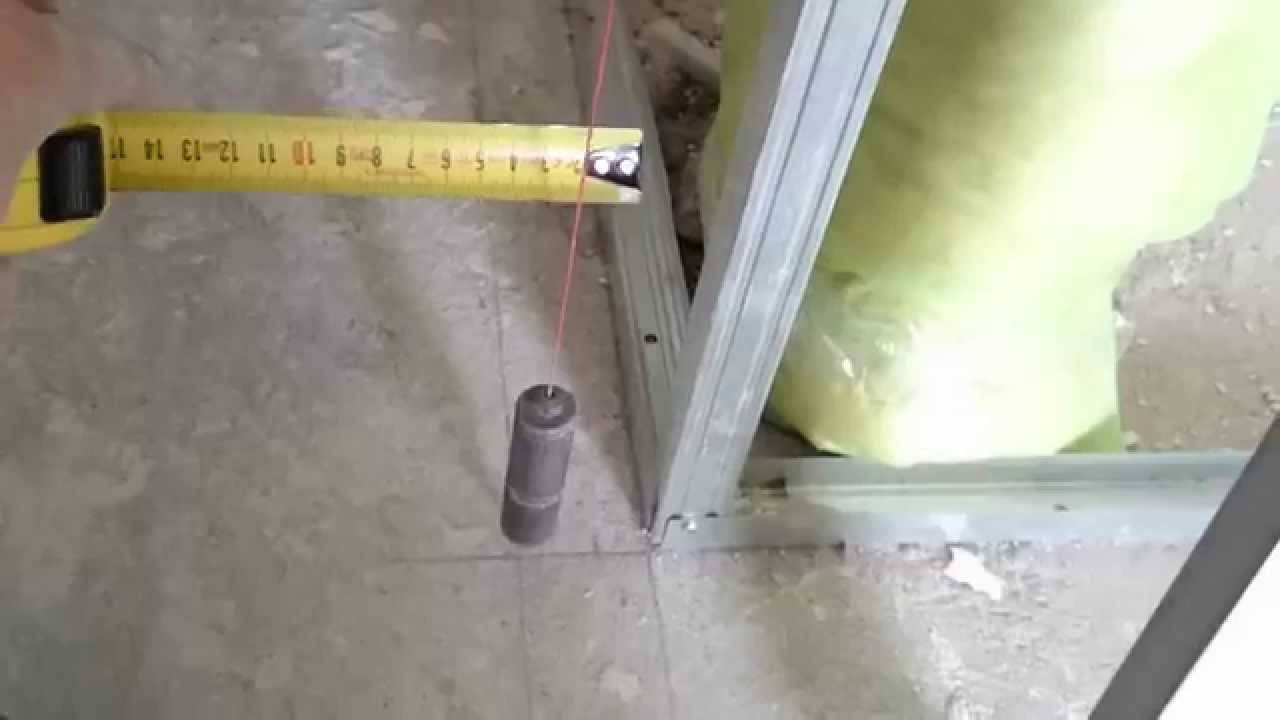

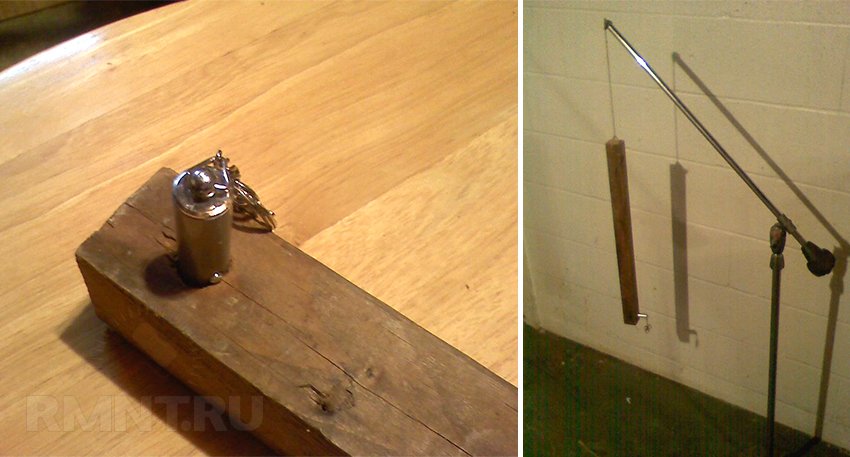

Самый элементарный прибор для проверки вертикальности – это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

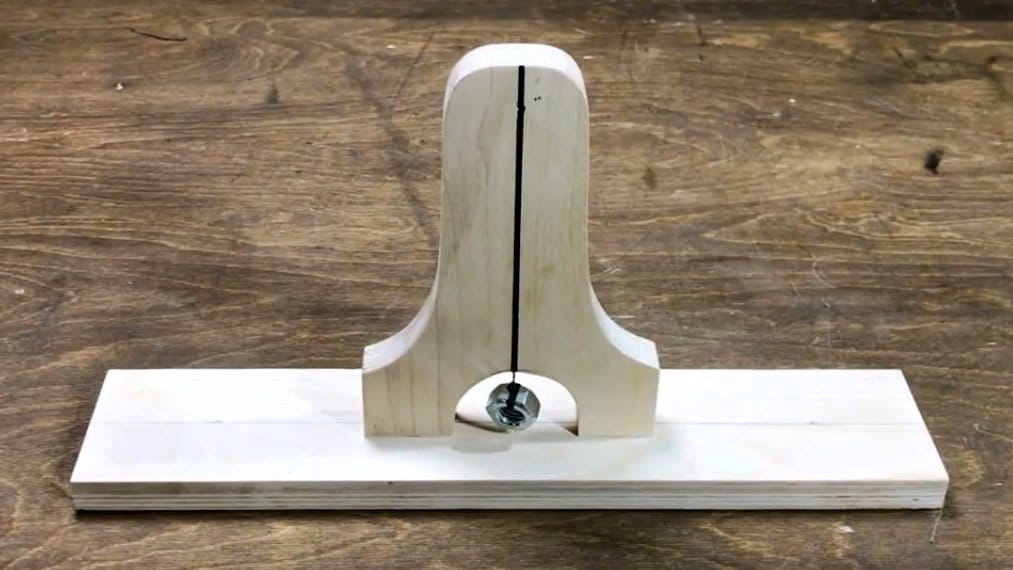

Проверить горизонтальность поверхности тоже очень легко:

Возьмите самый обыкновенный деревянный равнобедренный треугольник.
В вершине, противолежащей основанию, просверлите небольшое отверстие.
Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
Середину основания треугольника пометьте линией.
Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

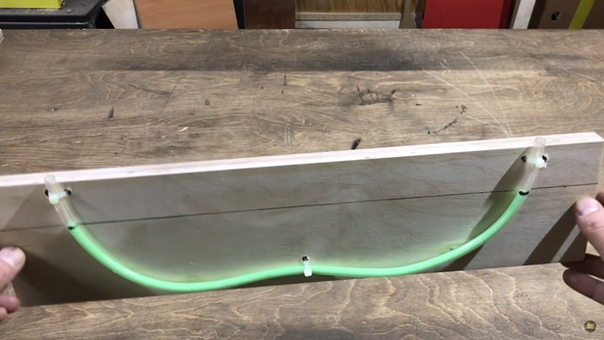

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

простота измерения в сочетании с высокой точностью измерений;
легко изготовить из подручных материалов;
прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Вернуться к содержанию

Материал для изготовления водяного уровня своими руками

Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
Шприц одноразовый на 20 мл с широкой канюлей;
Герметик в виде пластилина;
Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
Ведра для воды.

Вернуться к содержанию

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.

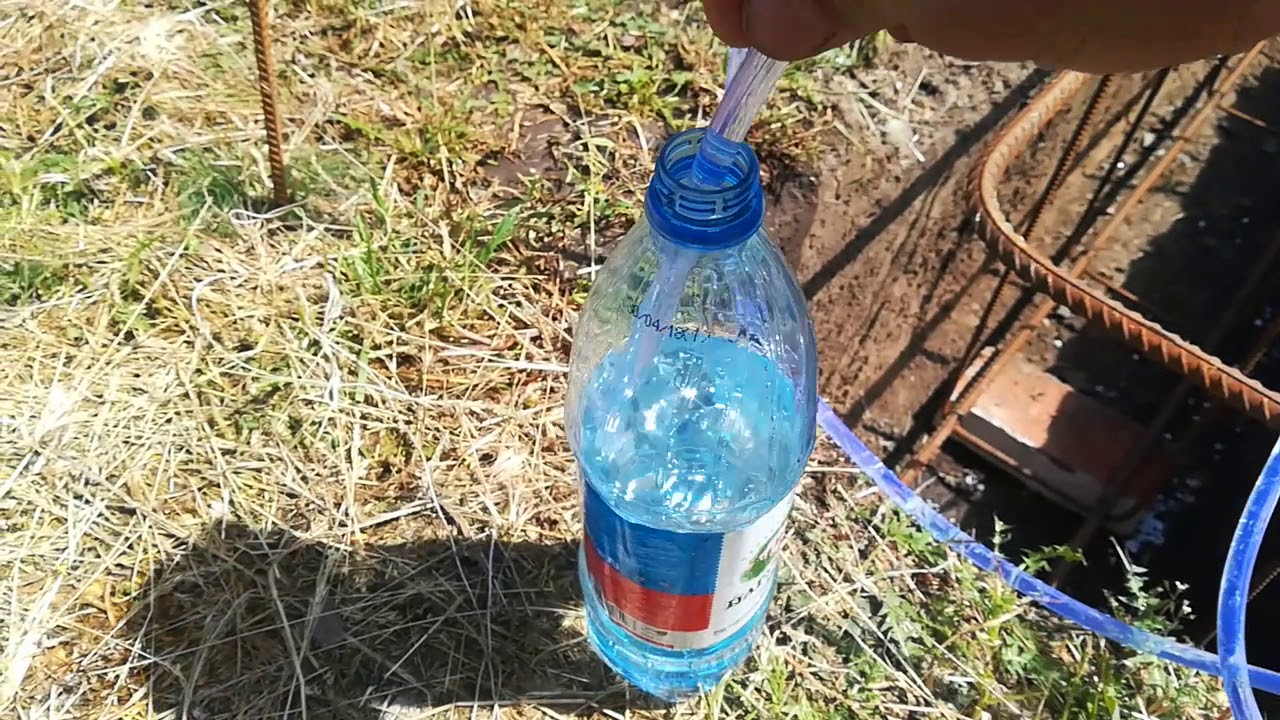

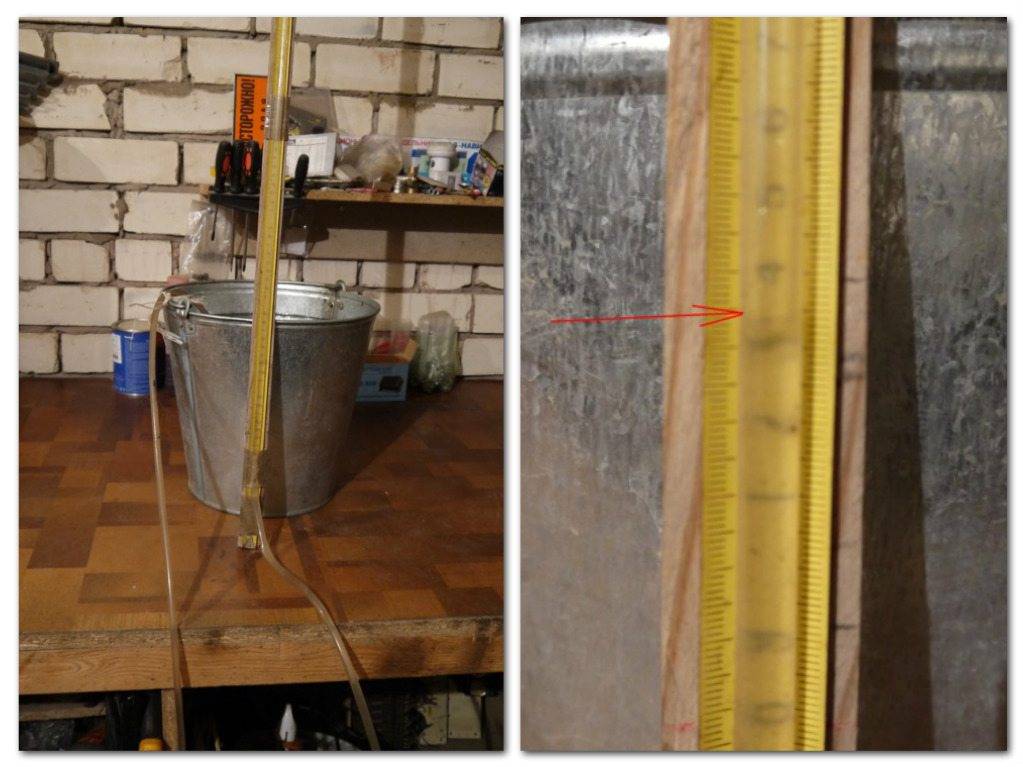

Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

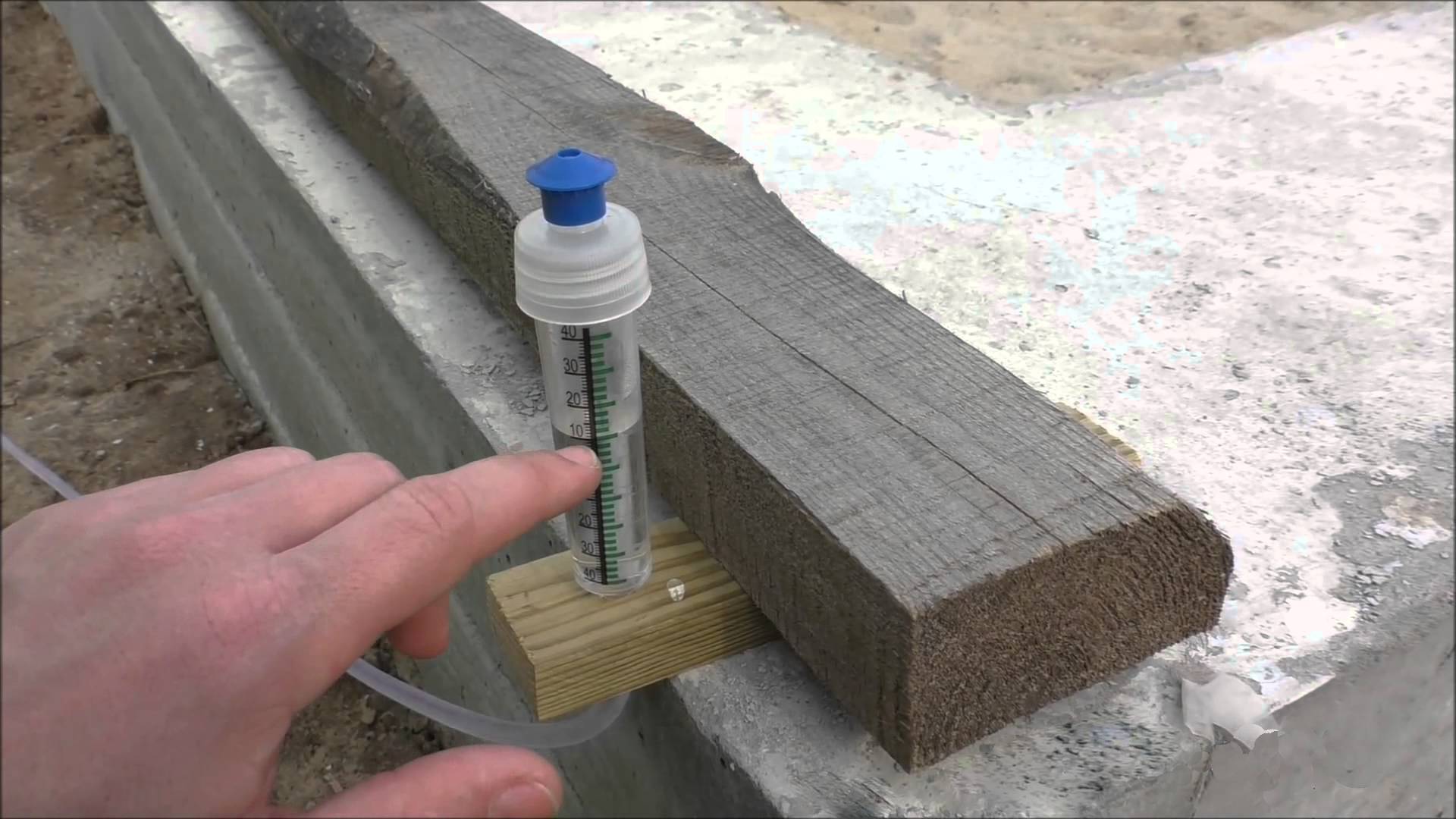

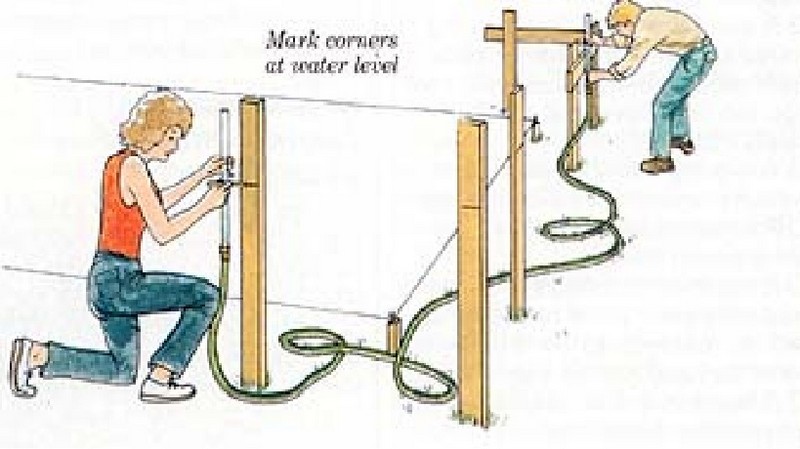

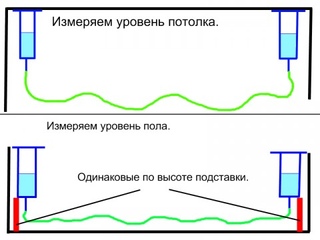

Применение водяного уровня

Делаем замеры уровня поверхности по отношению к горизонту.

Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства. Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Вернуться к содержанию

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

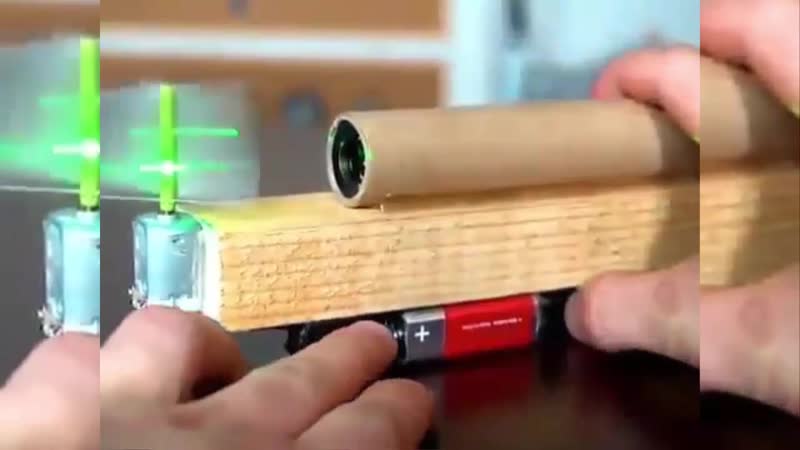

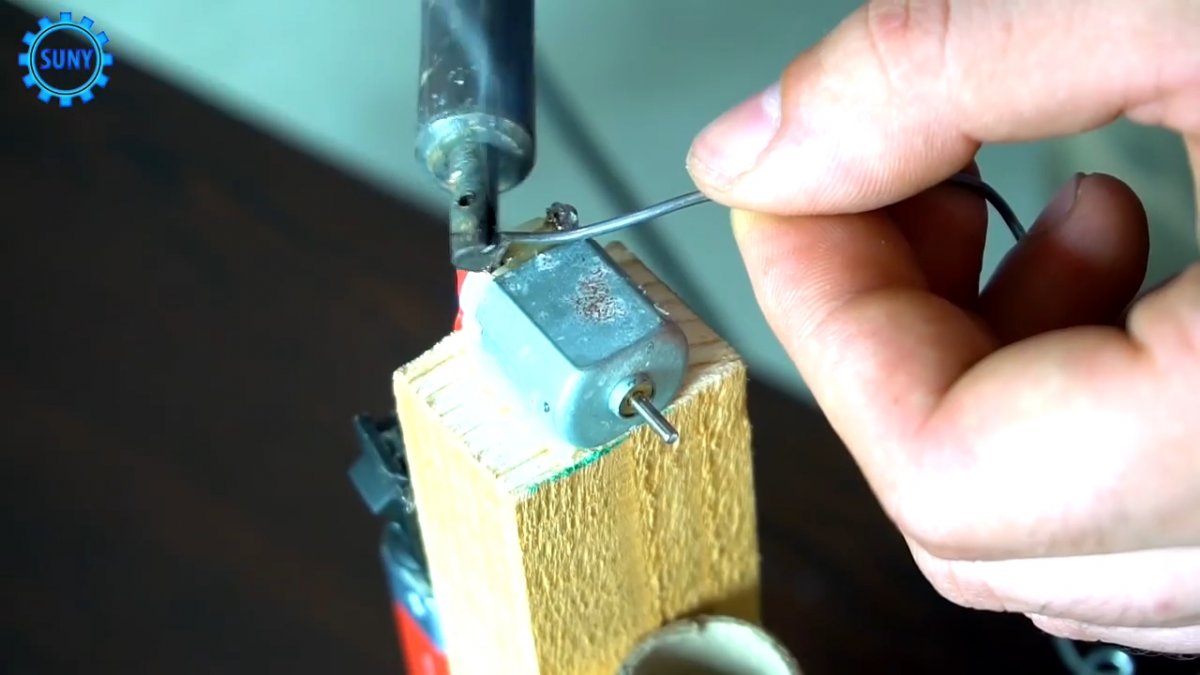

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

Как сделать уровень в домашних условиях: подготовка материалов

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ:

Во время монтажа напольной и настенной плитки разных размеров;
При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
При оклейке обоев, как на стены, так и на потолок;
Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно:

Дешевая лазерная указка, продающаяся в любых детских магазинах;
Небольшой отрезок пористой резины, желательно достаточно толстый;
Обычный пузырьковый уровень небольшого размера;
Отшлифованный деревянный брусок размером со спичечную коробку;
Небольшую ровную палку, служащую опорой;
Планку, соответствующей длине уровня;
Небольшой кусок фанерного листа размером 10 на 10;
Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

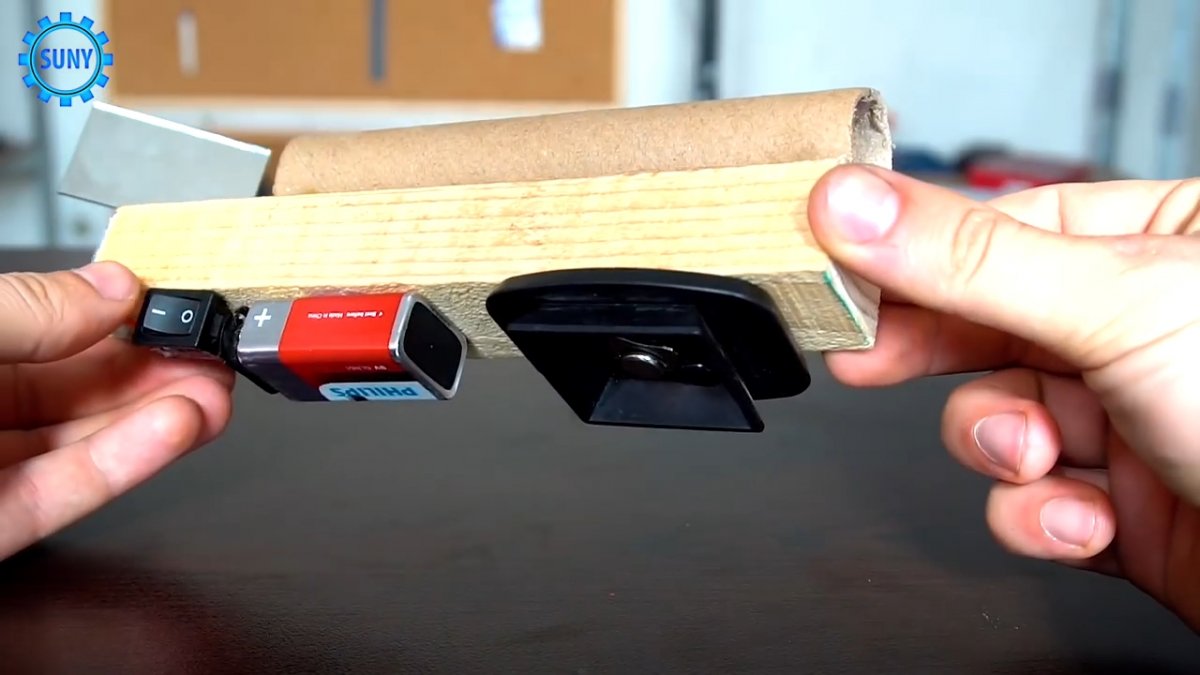

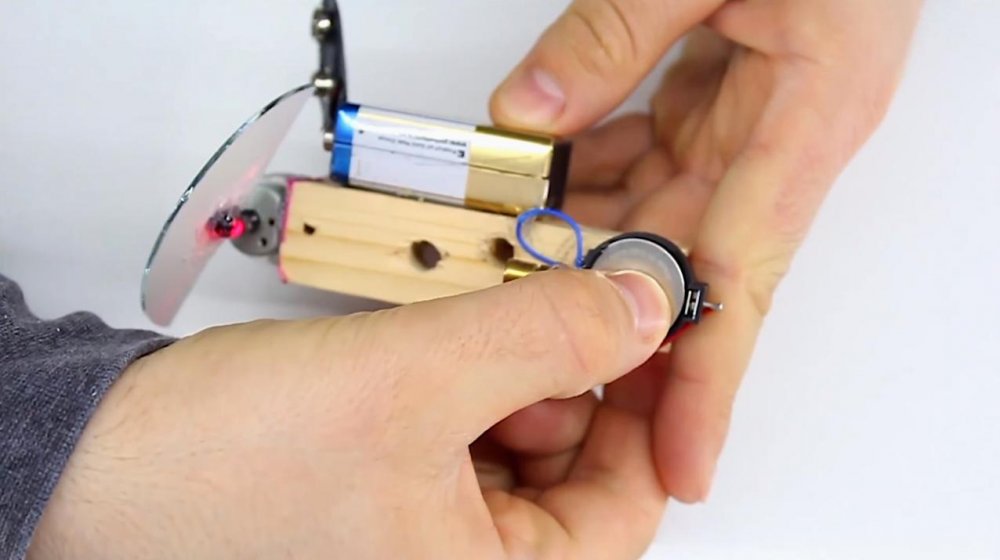

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90^о.
Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

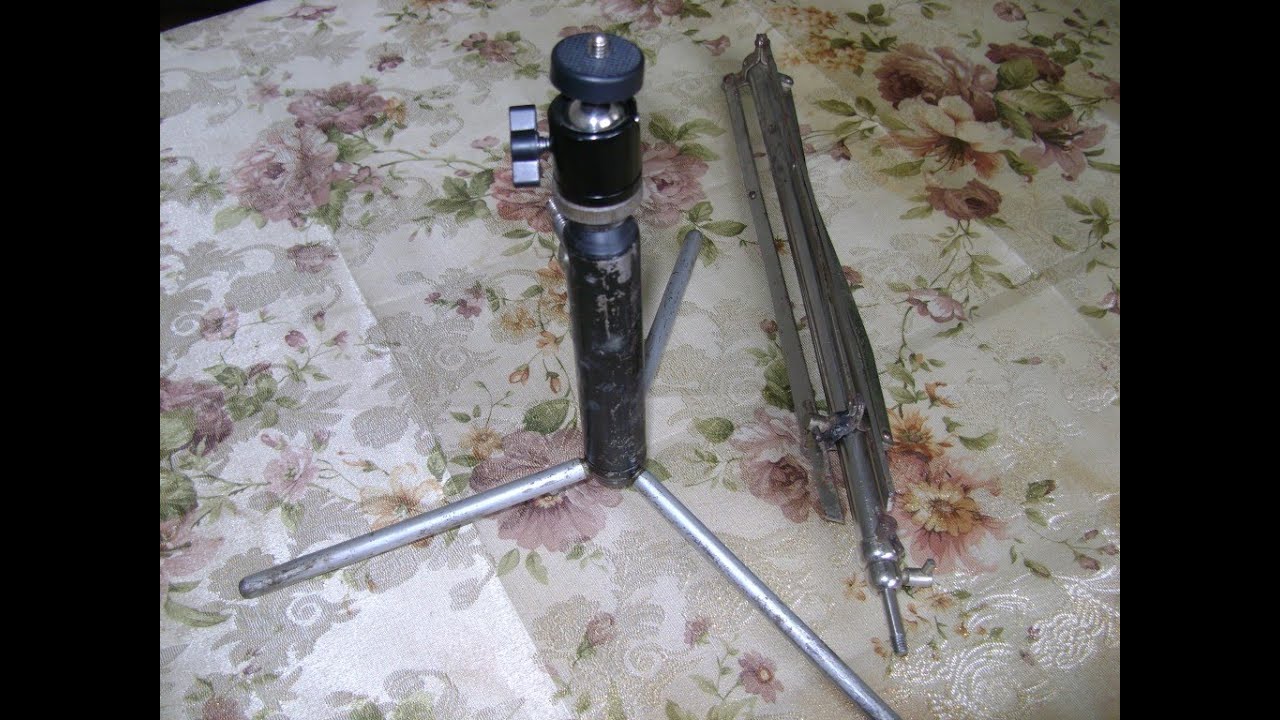

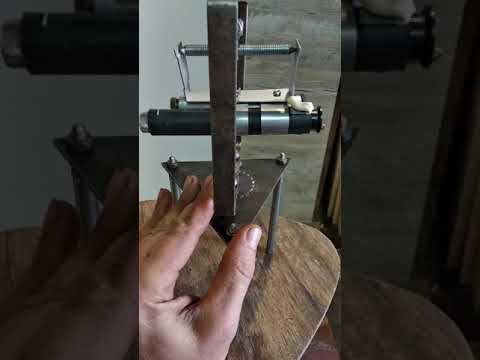

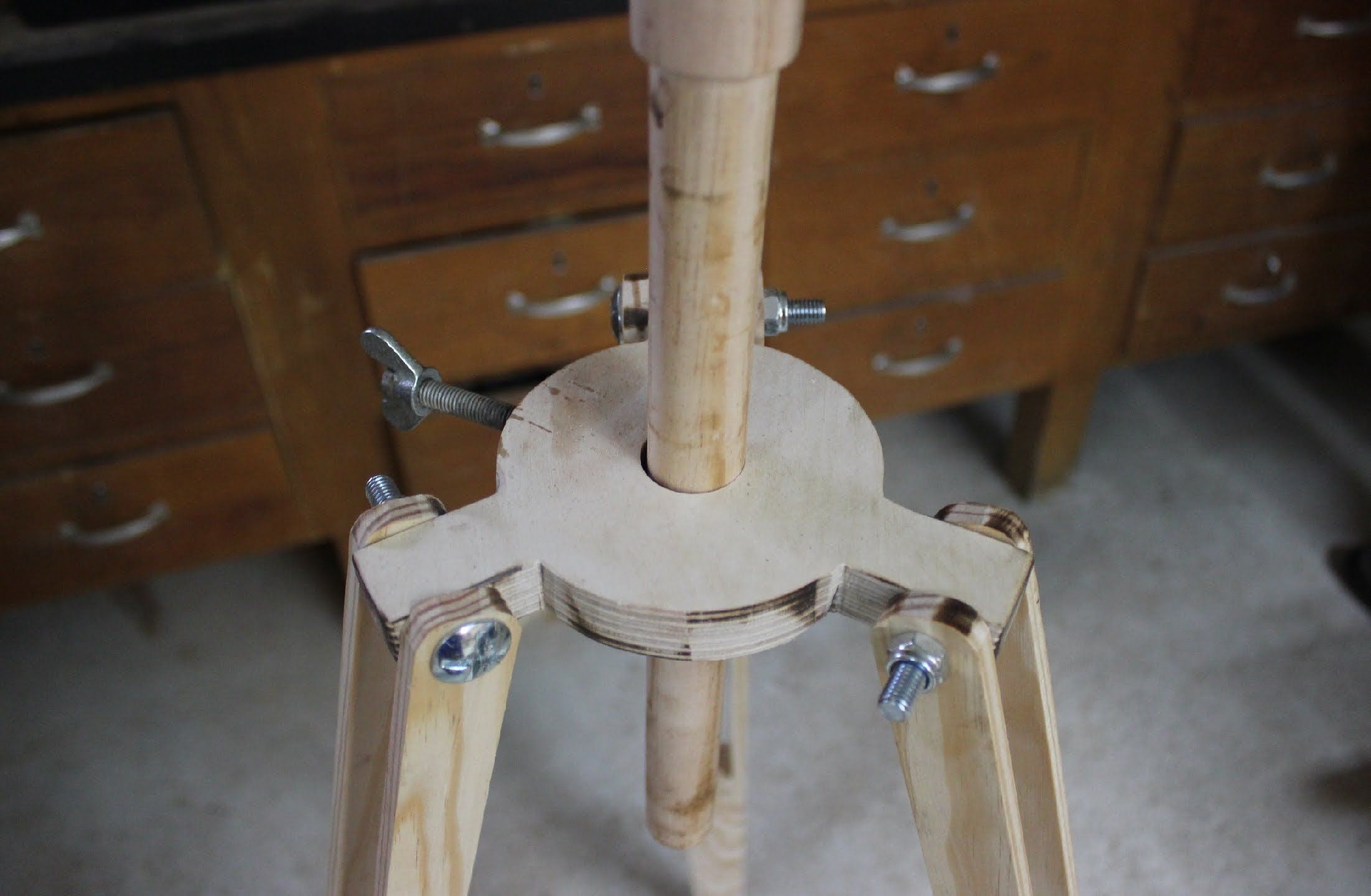

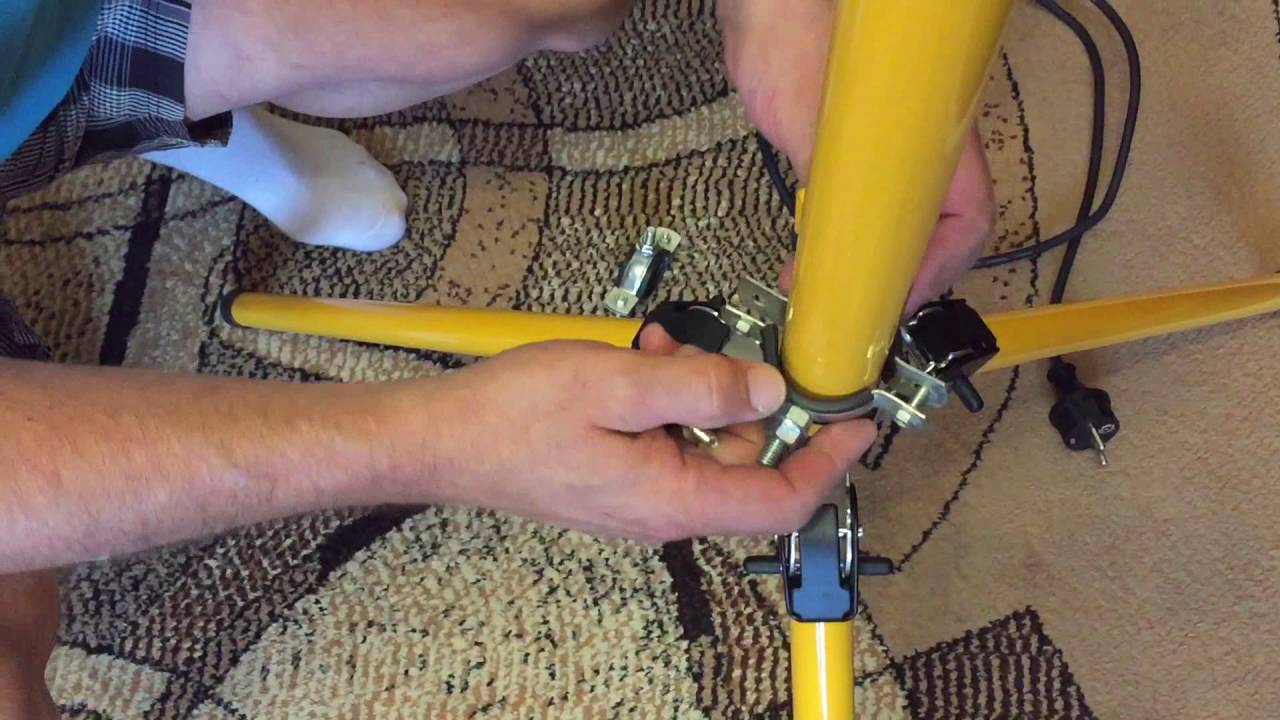

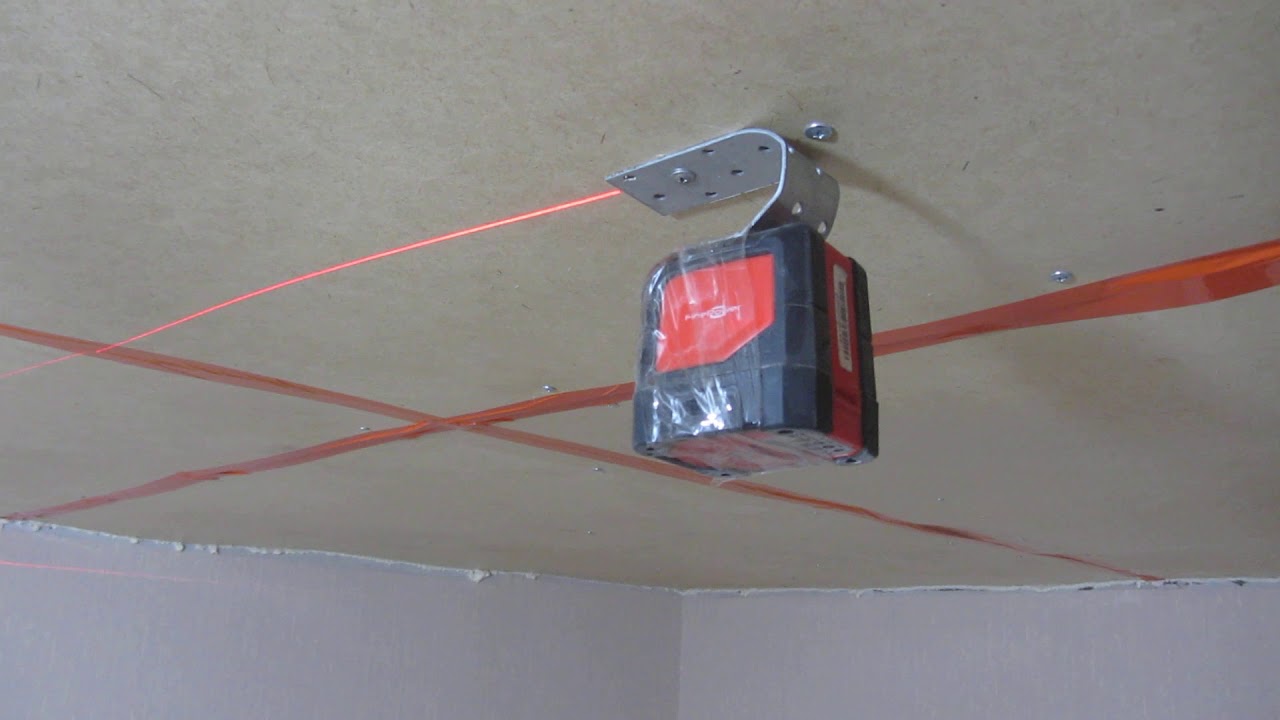

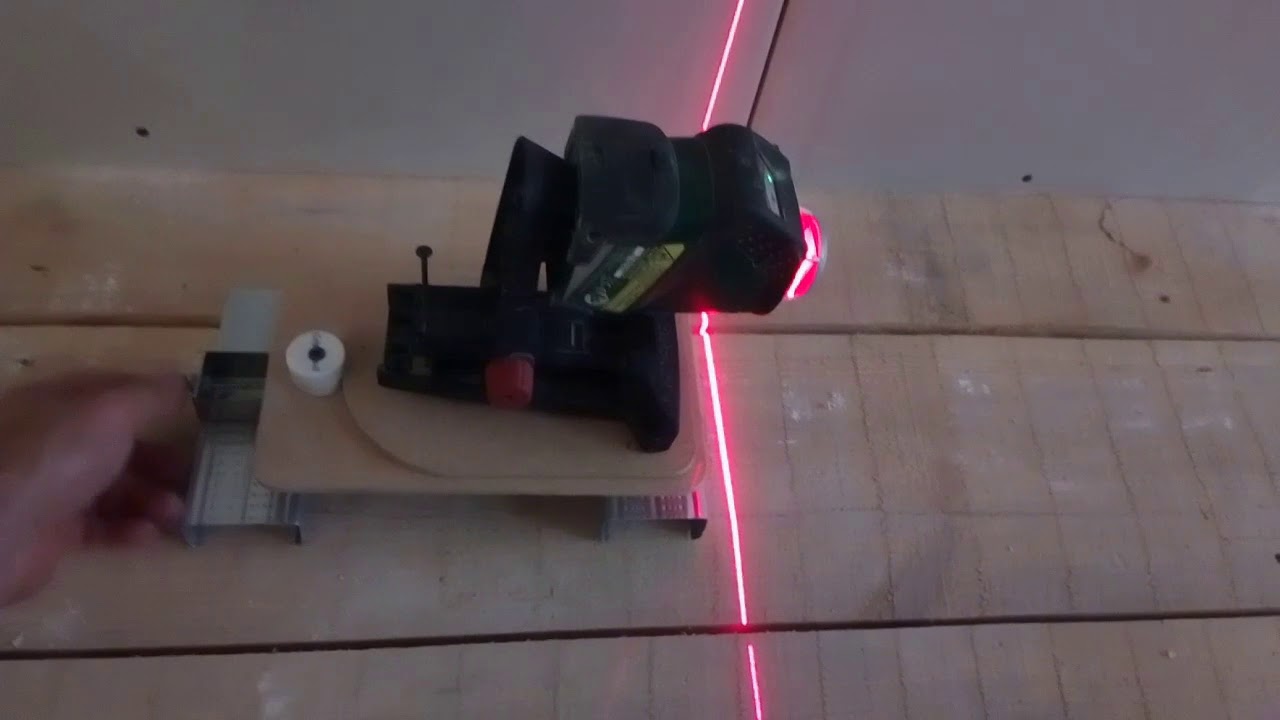

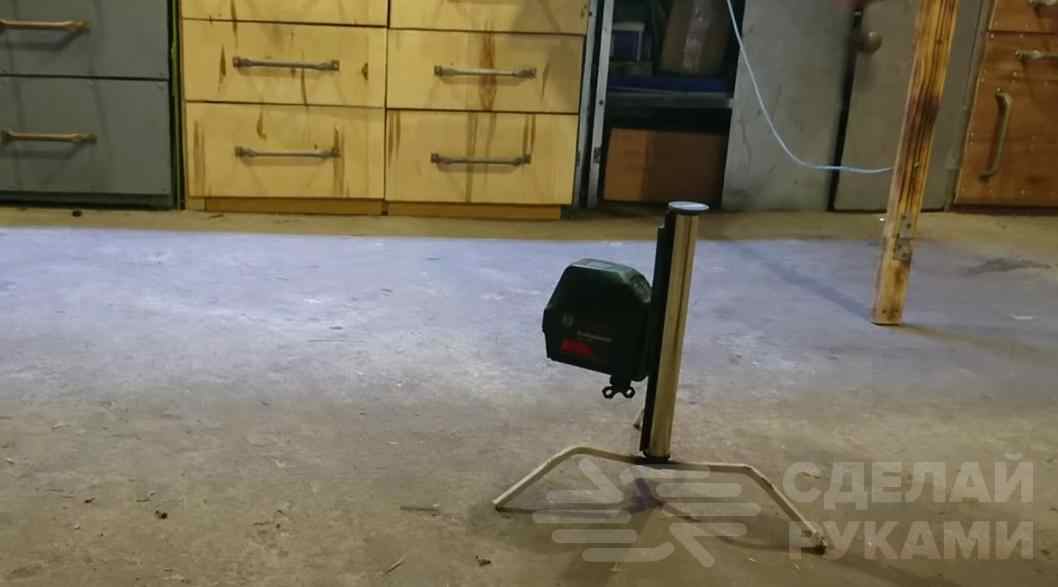

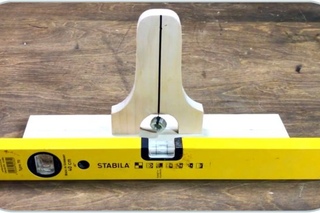

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

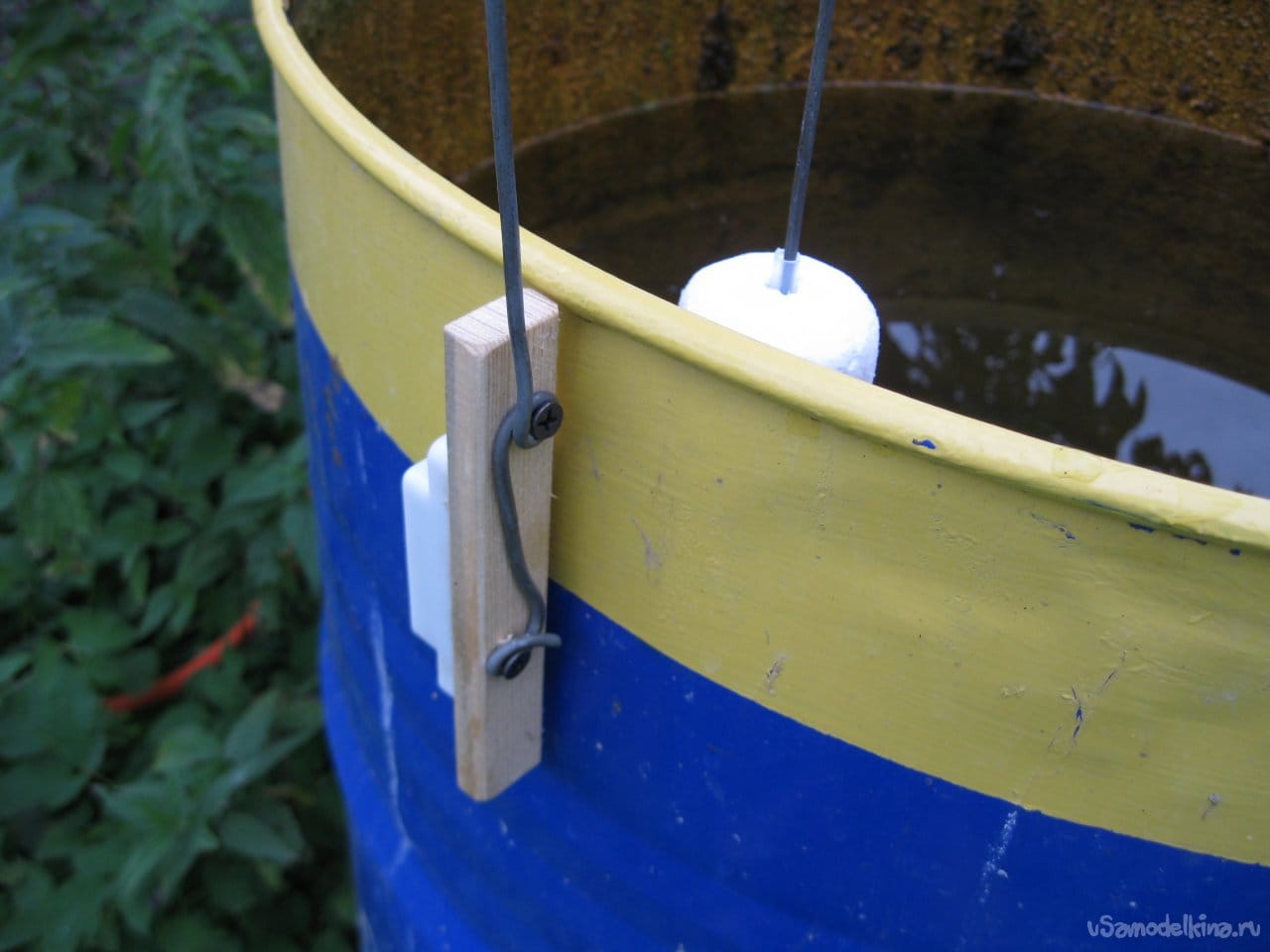

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

Подготовить небольшую миску или ведро с водой;
Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир:

Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
Маленький уровень погрешности, являющийся несущественным недостатком;
Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.

Лазерный уровень своими руками: варианты как сделать

Выстроить дом или выполнить ремонтные работы невозможно, не используя различные измерительные приспособления. Лазерный уровень – прибор, способный с наибольшей точностью определить различные высоты, с его помощью строятся плоскости по вертикали и горизонтали, контролируется точность в процессе строительных работ. Эксплуатация механизма практикуется в строительстве повсеместно.

Изначально лазер не предполагалось применять для мирных целей, его использовали военные. Но уникальные свойства мощного светового луча пригодились и в жизни обычных граждан: он помогает в измерениях, когда укладывают плитку, заливают пол, устанавливают окна, производят монтаж потолков.

Разные виды устройств

Ротационные: способны, вращаясь, образовывать линию. Корпус прочен и является неплохой защитой от воздействия внешних факторов. Используется рабочими, занимающимися монтажом потолков из натяжных материалов.

Позиционные: у них в оснащении имеется два источника излучения; способны к образованию видимых плоскостей. Область использования – отделка помещений.

Самовыравнивающиеся: имеют внутри маятник, испускающий 5 лучей, снабженных прицелом в форме креста. Благодаря этой особенности, облегчается поиск необходимых предметов.

Положительные моменты использования узконаправленных лучей:

они многофункциональны;
способны сделать значительно выше производительность и качество работ;
просты в эксплуатации;
позволяют производить измерения высокой точности;
могут увеличивать дальность работ

Стоит, однако, этот чудо-прибор дорого. Этот факт не смутил талантливых умельцев, нашедших свои методы, как сделать лазерный уровень своими руками.

Устройство на куске фанеры

Что следует приготовить для работы?

Чтобы получить самодельный уровень, надо приобрести указку, оснащенную лазерным устройством, резинку потолще (обязательно с наличием пор), небольшой фанерный кусок (100×100 мм), стандартный уровень (пузырьковый), ровную, небольших размеров, планку, а также деревянный брусок 50×50 мм, оптимальная длина которого — 130 мм, хомут для закрепления, шурупы.

Конструирование прибора

Чтобы сконструировать лазерный уровень своими руками, придется затратить всего минут 15.

Указка требует усовершенствования. Часть, где отсутствуют вставки с изображениями, откручивается. Отверстие закрывается картонной пластинкой, после чего строго посередине пробивается малое отверстие. Колпачок возвращается на место. По окончанию выполнения подобных действий проецируемая на плоскости точка станет чётче.

В качестве опоры приспосабливается прямая палка либо черенок для лопаты. Один конец подготовленного материала надо сделать заостренным. Получается нечто вроде колышка. К плоскому концу прикрепляется кусок фанеры (её можно заменить гладкой ровной доской). Все поверхности должны быть идеально ровными, а угол прикрепления фанеры – 90 градусов.

На плоскости фанеры, строго в середине, крепится планочка, соответствующая длине приготовленного пузырькового уровня. Крепление осуществляется за счет шурупа или гвоздя так, чтобы самодельный уровень легко проворачивался во всех направлениях.

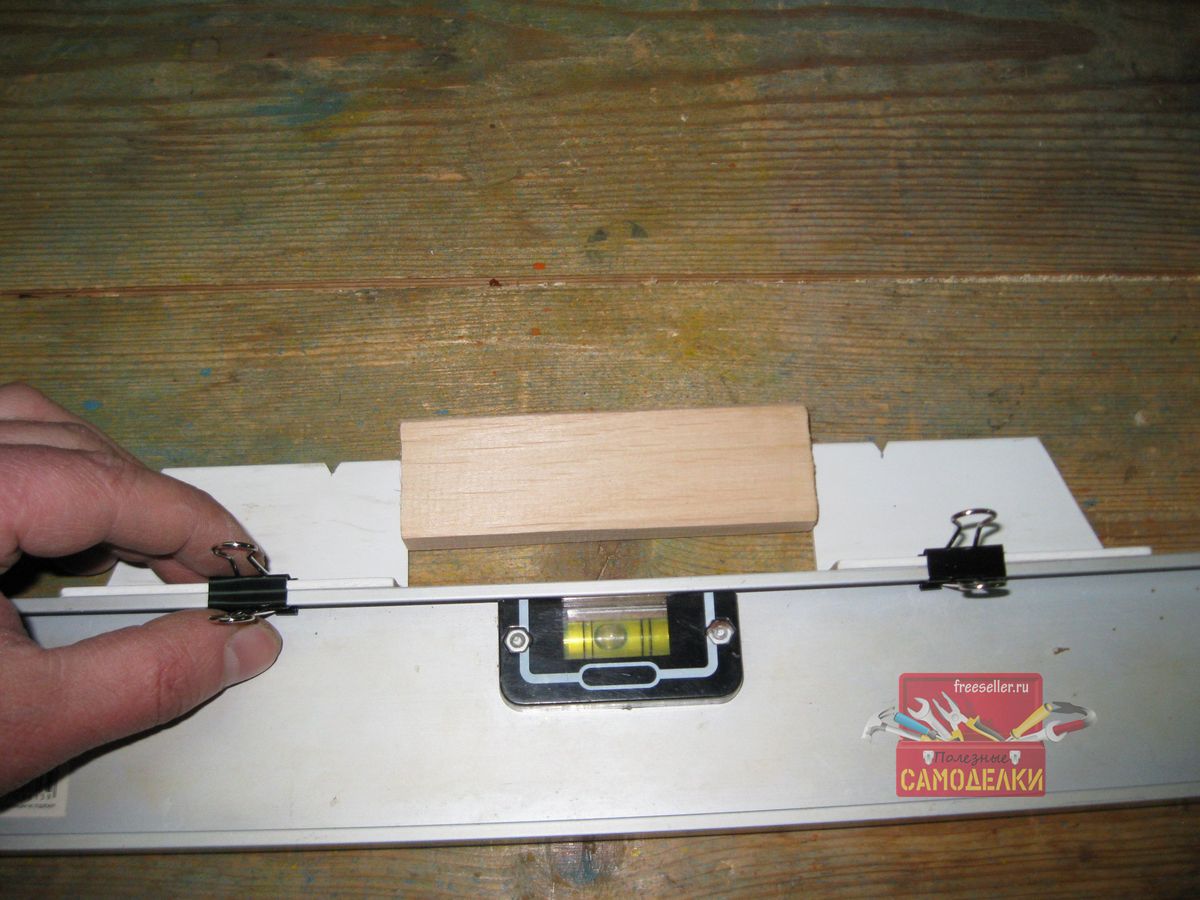

Пузырьковый нивелир – основа для лазерной указки, закрепляющейся на одном из концов нивелира. Амортизация производится за счёт резины, имеющей поры, уложенной под указку. Благодаря такой мере, регулировка всевозможных углов наклона осуществляется без труда.

Как работать с самодельным устройством?

Применение в деле самодельного уровня не вызывает затруднений. Конструкция при помощи заострённой палки закрепляется (возможно использование треноги вместо палки). Пузырьковый уровень позволит фанерную плоскость идеально выровнять по горизонтали.

Лазерная указка включается и наводится на поверхность, предназначенную для разметки, там сразу же спроецируется точка. Это место отмечается. Затем лазерный самодельный уровень перемещается на нужное расстояние путем вращения. Ставится следующая отметина.

Соединение полученных отметок позволит отрезок А, параллельный горизонтальной плоскости. Постоянная проверка горизонтали с использованием вмонтированного в устройство пузырькового уровня обязательна. Соединять точки удобнее, используя металлический профиль.

«Плавающий» уровень

Следующий способ потребует меньше усилий, чтобы сделать лазерный уровень своими руками. Изготовление потребует минимального количества материалов. Понадобится ёмкость, наполненная водой до краёв. Пенопластовый лист, лазерная указка, крепёж (хомут либо резинка).

Указка крепится посредством хомута или резинки к плоскому и ровному листу пенопласта. Емкость с водой устанавливается на требуемую высоту в месте предполагаемого использования. Конструкция опускается в воду. Указка включается. Для разметки устройство проворачивается, на поверхности делаются отметины в местах проекции точки. Результат — линия, соответствующая горизонтали.

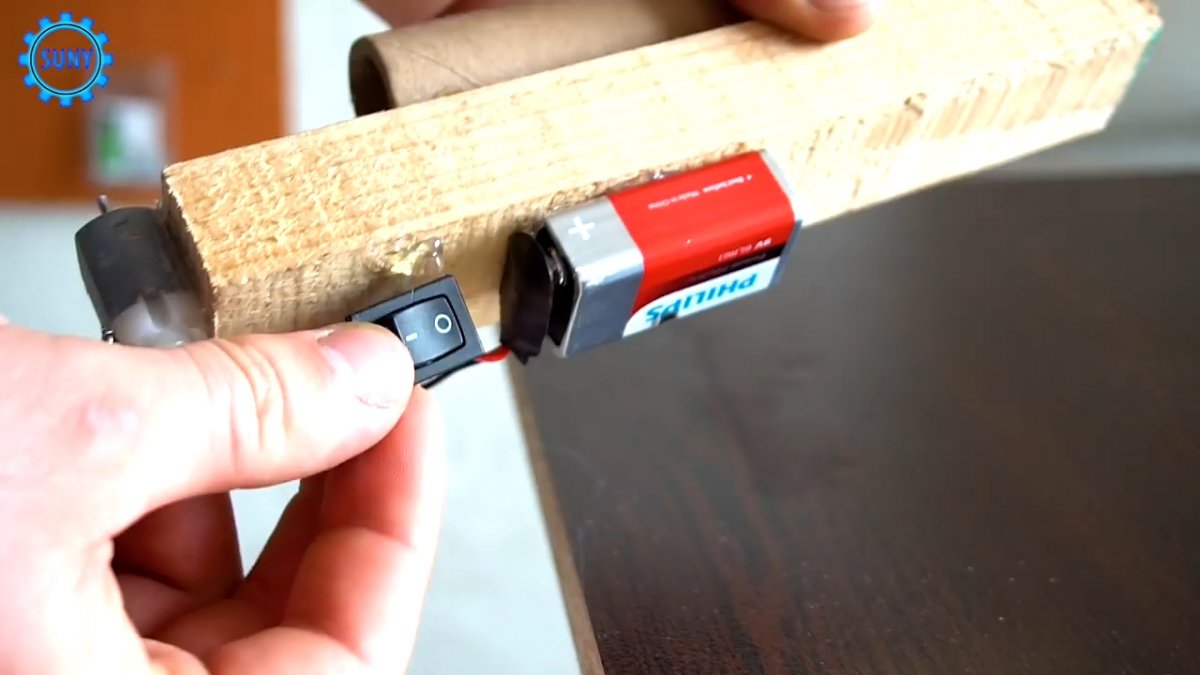

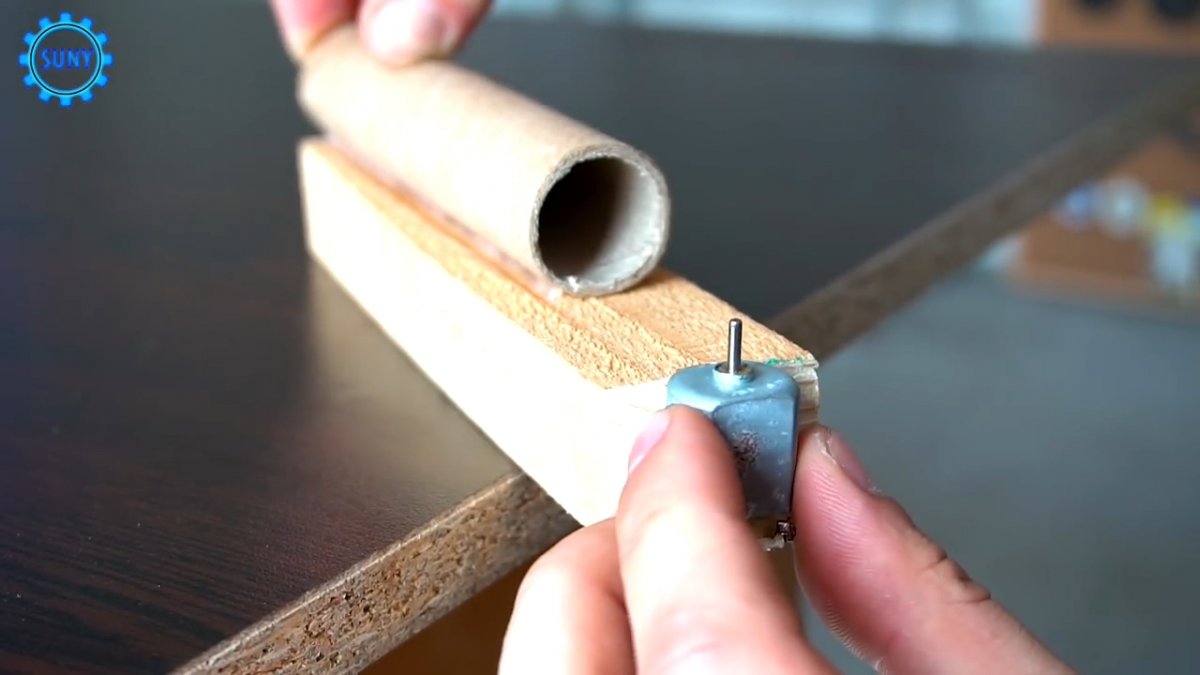

Конструирование с помощью бруска и веревки

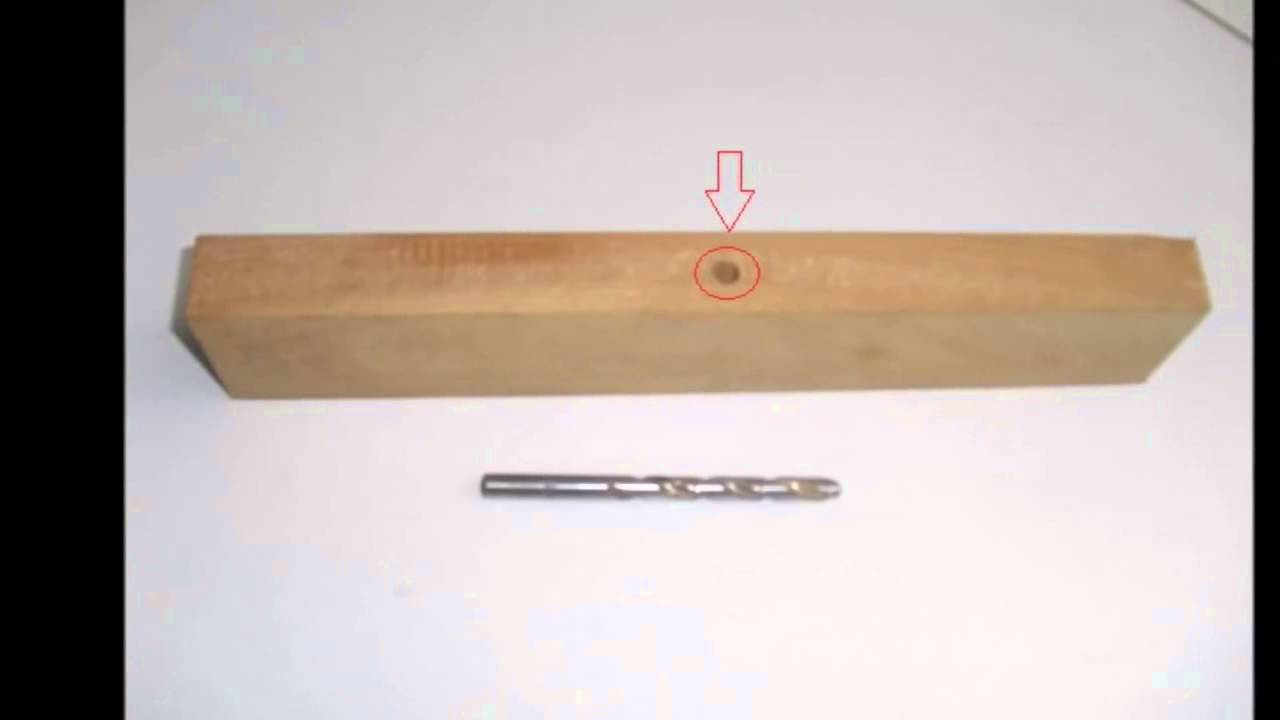

Третий способ – это сооружение подвесного уровня. Здесь, как и в первых двух случаях, нужна лазерная указка, брусок, длина которого равна 30 см, а толщина – 2 см, веревка, сверлильный станок. Возможно использование дрели, только тогда будет непросто сделать отверстие с идеальным перпендикуляром.

Один край бруска оборудуется креплением (для веревки). Второй край просверливается для получения отверстия, в которое вставится указка (она должна закрепиться плотно). Отверстие просверливается с соблюдением угла в 90 градусов. К другому концу прикрепляется веревка.

Полученное устройство закрепляется, разметка производится путем проворачивания бруска, лазер при этом следует включить. Можно сделать для самодельного уровня специальную подставку.

Меры предосторожности

Использование любых, даже самодельных, лазеров требует особой предосторожности. Луч обыкновенной детской указки можно сравнить по яркости с ядерной вспышкой. Энергия же эквивалентна энергии, которая высвобождается при взрыве 50000 т тротила. В связи с этим категорически противопоказано направление луча в глаза.

Сконструированные любым из способов самодельные лазерные уровни можно подвергать совершенствованию бесконечно.

Соорудить лазерный уровень своими руками – задача, посильная любому мастеру. Конечно, подобное изделие далеко от совершенства и для сверхточных измерений не годится. Но простые работы с помощью такого устройства сделать вполне реально.

Самодельный строительный уровень. Собираем лазерный уровень из подручных материалов Уровень из подручных средств

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

призменные;
ротационные;
точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
разметка и определение направления;
поверхностное выравнивание пола, стен и потолка;
обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
проведение коммуникационных магистралей;
установка переборок и подвесных аксессуаров;
монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

клей;
пилки по металлу;
лобзик;
кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

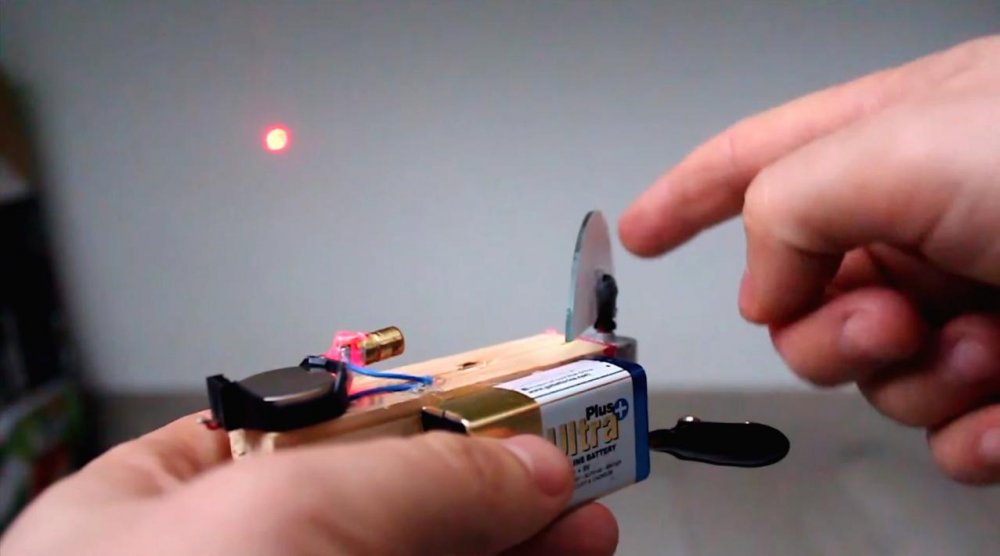

Лазерная указка излучает точку
Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.
Если пропустить луч указки через рефлёный пластик, получится линия
Приклеиваем пластиковый круг на наконечник указки.
Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

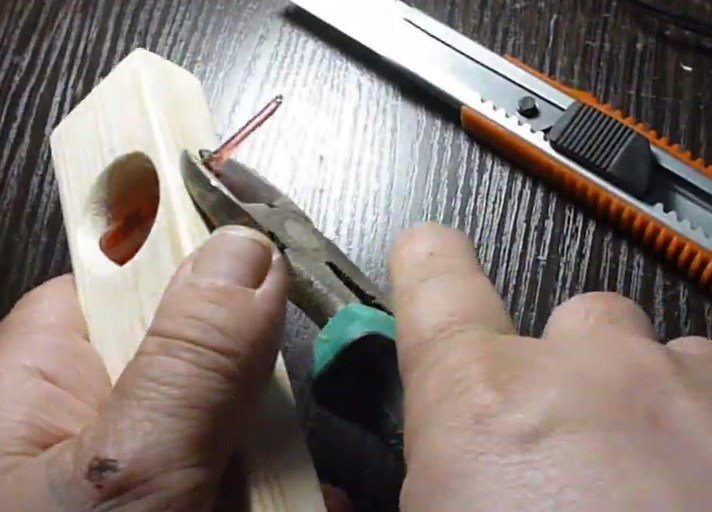

В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

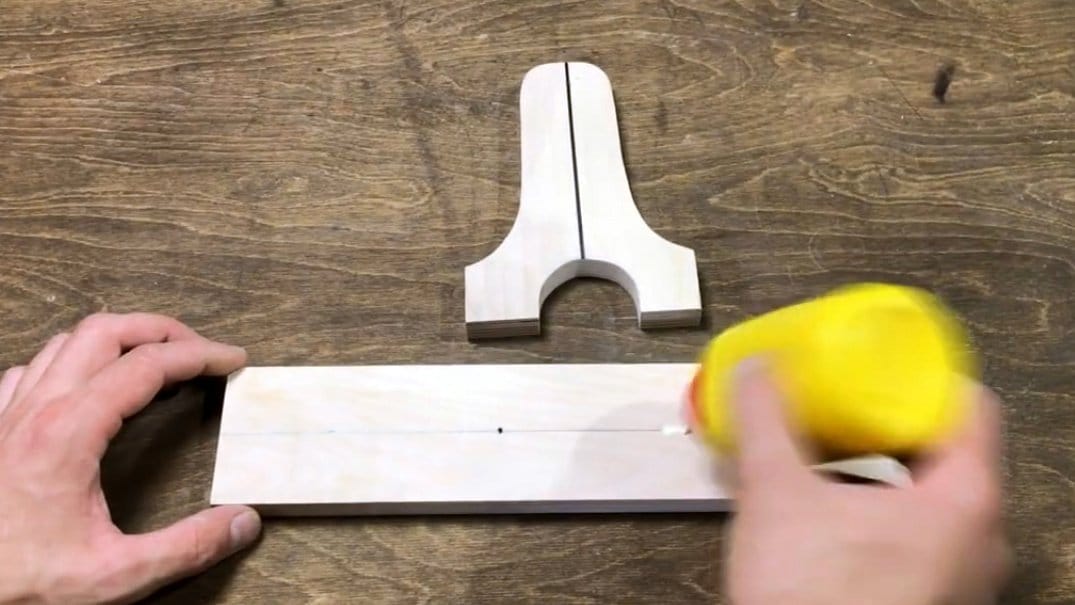

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
Прибор поворачивается на противоположную стену, ставится отметка.
Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

при поломках диода;
при залипании или отказе кнопок и переключателей;
при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень — залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней

Выделяют следующие основные разновидности строительных уровней:

Водяной уровень.
Пузырьковый уровень.
Лазерный уровень.
Трубный уровень.
Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

Легкость и удобство в эксплуатации.
Большая длина шланга.
Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
Прибор предназначен для работы исключительно с горизонтальными поверхностями.
Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул — 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул — спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

Высокую точность.
Удобство в использовании.
Приемлемая цена.
Огромное разнообразие моделей.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант — вмонтированные наглухо колбы.
Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие — наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней — небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант — складные трубные уровни. Основная сфера использования — работа с профилем и трубами.

Магнитами.
Перфорированной лентой.
Шнуром.

Лазерный уровень

Магниты.
Штатив.
Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей лазерных уровней:

Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение -работы по отделке помещений.
Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
Высочайшая точность.
Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней — очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность уровня — уровень водяной. И сделать его своими руками очень легко:

Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
Выньте из одного шприца поршень и соедините его с одним из концов шланга.
Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

Отмерить и отметить на одной из стен нужную высоту.
Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

Низкая себестоимость прибора.
Простота изготовления.
Простота работы с прибором.

Как сделать лазерный уровень своими руками

Изготовить лазерный уровень своими руками можно двумя способами.

Первый способ изготовления:

Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка — все выполнено правильно.
Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
Возьмите ровный кусок фанеры либо доски. Форма куска — квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
Присоедините к планке пузырьковый уровень.
На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
Прибор готов.

Способ использования подобного лазерного уровня следующий:

Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
Включите лазерную указку. Пометьте место отражения луча на стене.
Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
Поставьте емкость с водой на необходимую для разметки высоту.
Опустите в воду пенопласт.
Включите лазерную указку.
Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

Самый элементарный прибор для проверки вертикальности — это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

Возьмите самый обыкновенный деревянный равнобедренный треугольник.
В вершине, противолежащей основанию, просверлите небольшое отверстие.
Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
Середину основания треугольника пометьте линией.
Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

Этот инструмент пригодится во время строительных работ :

Во время монтажа напольной и настенной плитки разных размеров;
При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
При оклейке обоев, как на стены, так и на потолок;
Во время установки подвесных потолков и окон.

Сделать строительный лазерный уровень своими руками несложно. А

по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно :

Дешевая лазерная указка, продающаяся в любых детских магазинах;
Небольшой отрезок пористой резины, желательно достаточно толстый;
Обычный пузырьковый уровень небольшого размера;
Отшлифованный деревянный брусок размером со спичечную коробку;
Небольшую ровную палку, служащую опорой;
Планку, соответствующей длине уровня;
Небольшой кусок фанерного листа размером 10 на 10;
Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

5 важных моментов в подготовке :

Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90 о.
Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Инструкция: как сделать своими руками штатив для лазерного уровня

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Подготовить небольшую миску или ведро с водой;
Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир :

Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
Маленький уровень погрешности, являющийся несущественным недостатком;
Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Как сделать лазерный уровень своими руками (видео)

Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

брусок из дерева длиной 50 см и с размером сторон 25 мм;
шнур строительный или его аналоги;
палка для опоры готового уровня;
дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

указка лазерная;
кусочек пенопласта;
пластилин, изолента, пластырь для крепежа;
небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

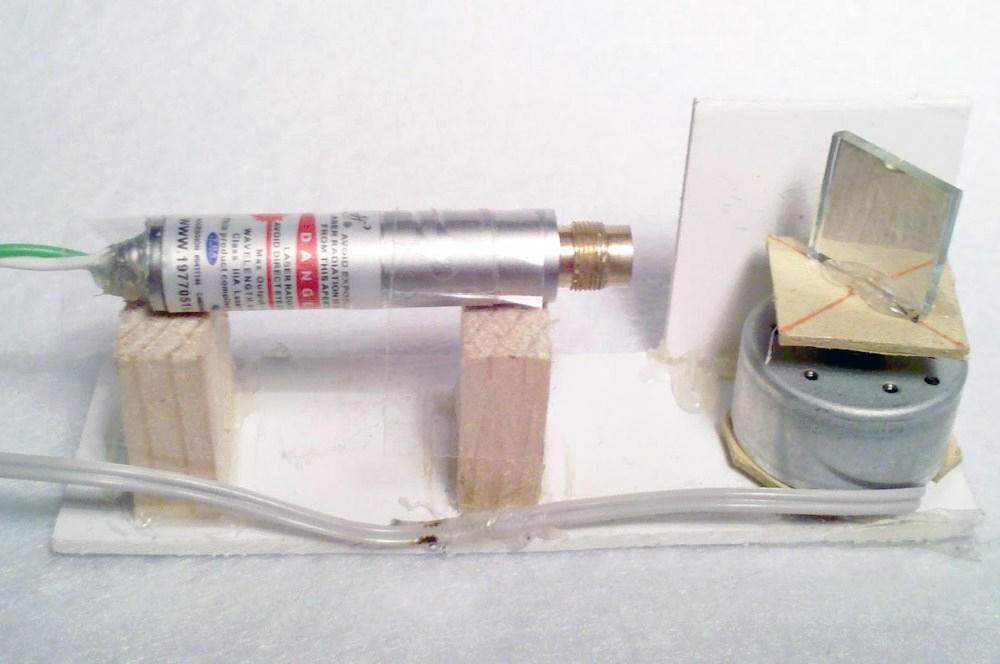

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

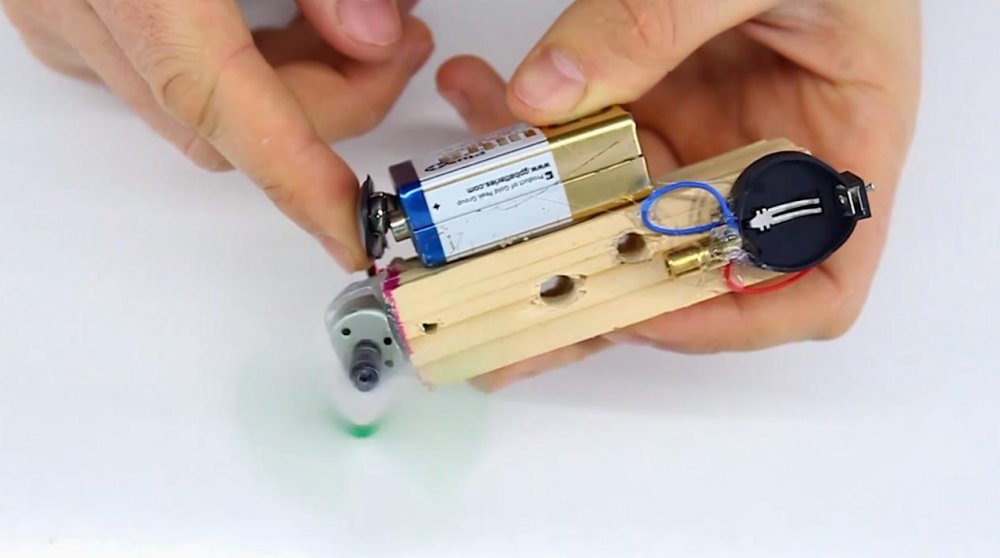

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

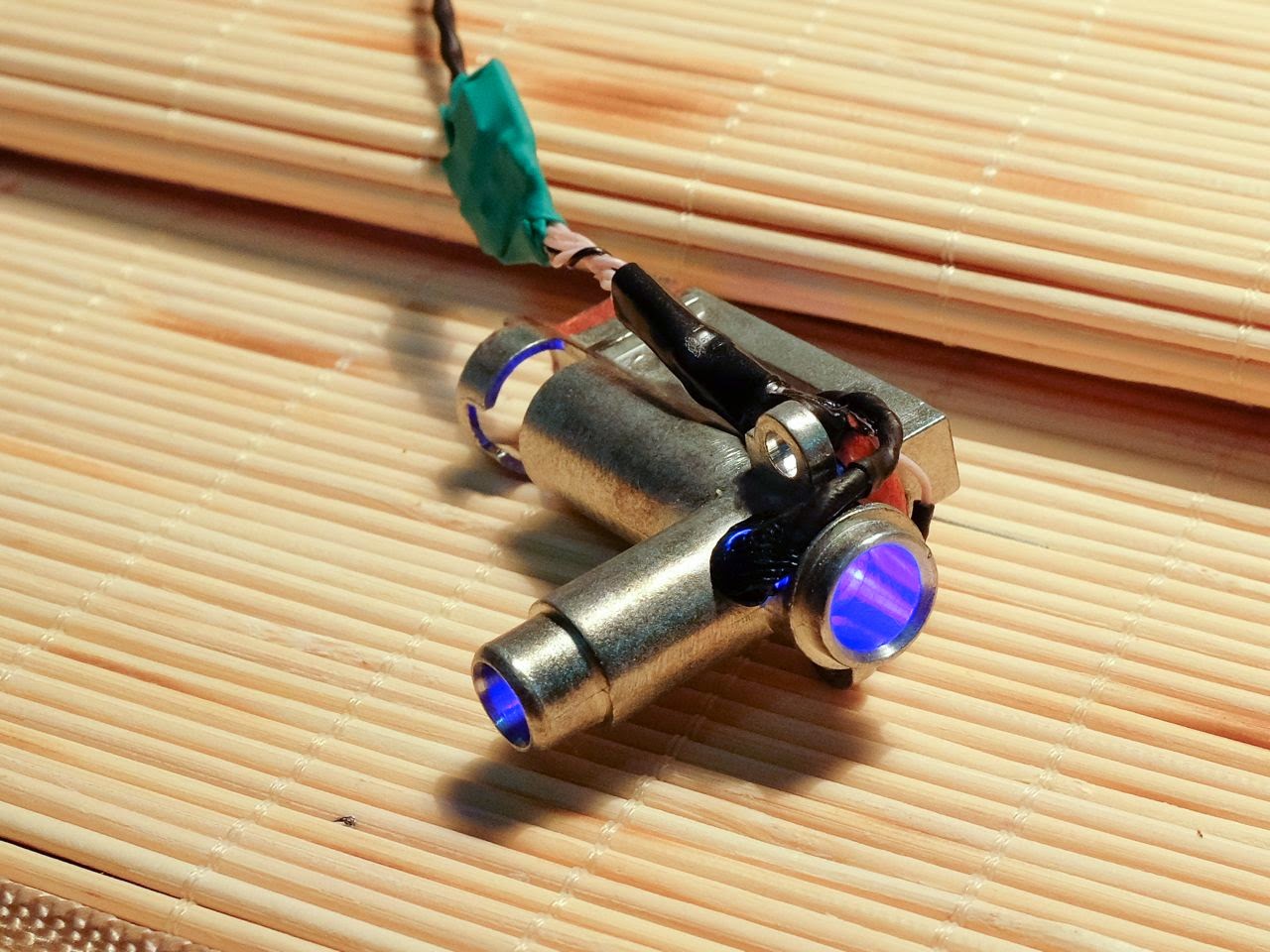

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

низкая стоимость;
большая длина лучей;
невысокие показатели погрешности;
скорость при использовании;
быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

неудобство использования некоторых конструкций;
приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Изготовленный из подручных материалов лазерный уровень своими руками поможет сэкономить приличную сумму денег и станет неплохой альтернативой профессиональному строительному оборудованию. Во время ремонтных и строительных работ очень часто возникает необходимость выполнить разметку на одном уровне, но на большом расстоянии. Пузырьковый уровень слишком неудобен для проведения подобного типа разметки, поэтому необходимо обзавестись инструментом для создания отметок на расстоянии. Строительный лазерный нивелир отлично подходит для таких работ. Но такой инструмент невероятно дорогой, поэтому единственным вариантом для большинства может стать создание такого инструмента своими руками.

Лазерный уровень – незаменимый инструмент при ремонте и строительстве, который можно изготовить своими руками.

Отличия самодельной модели

Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта . Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок.
Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.

Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.

Вариант на штативе или регулируемой опоре

Лазерный уровень своими руками можно расположить на штативе или регулируемой подставке. Это будет довольно удобная и функциональная конструкция. Из инструментов понадобятся:

дрель;
набор гаечных ключей;
молоток;
игла.

В качестве материалов используем:

деревянный брусок;
лазерную указку;
пузырьковый уровень;
изоленту;
пластиковые хомуты;
скотч;
гвозди, шурупы, саморезы или винты;
пластиковая и деревянная плоскость одинакового размера (дощечки, плитки).

Задумка конструкции довольно проста – лазерная указка размещается на подвижном элементе. С помощью такого приспособления можно делать разметку на 360 градусов вокруг оси на одном уровне. Нам понадобится детская или более мощная лазерная указка, в зависимости от бюджета. Именно с этого небольшого элемента начинается работа.
Как сделать такое устройство, описано ниже:

Начнем с модификации указки. Стеклянную или пластиковую линзу необходимо извлечь из насадки. Вместо нее можно внутри разместить небольшой кусочек картона или снаружи заклеить отверстие изолентой.
Далее с помощью иглы нужно проделать отверстие ровно по центру, где будет проходить луч. Небольшое отверстие, сделанное иглой, уменьшит рассеивание и увеличит точность прибора.
Следующий элемент – платформа. Чтобы сделать подвижную плоскость, можно соединить пластиковую пластину и деревянную дощечку одинаковых размеров саморезом. Такая деталь позволит нашему прибору поворачиваться вокруг оси.
На платформе размещаем пузырьковый уровень, а на нем резиновый амортизатор (кусочек резины подходящего размера).
На резине устанавливаем лазерную указку и закрепляем ее скотчем, хомутами или другим возможным способом.

Самодельная конструкция готова. Но ее необходимо испытать перед работой.

Для калибровки можно выбрать две точки, отметить их с помощью полученного лазерного уровня и соединить их ниткой или леской. Наклон проверить уровнем. Если нет никаких оплошностей, то оборудование подходит для создания отметок.

Более подвижный вариант

Недостатком первого типа конструкции является ее ограниченная подвижность – только горизонтальный поворот. Если есть необходимость делать отметки не только горизонтально, но и вертикально, можно попробовать соорудить следующий тип конструкции:

Понадобится пластиковая или деревянная основа.
В основе закрепляется небольшой штырь, болт или шуруп. Последние элементы размещаются шляпкой вниз.
На полученное крепление цепляется широкая шарнирная вилка.
В шарнирной вилке будет размещаться пластиковая или деревянная узкая заготовка, на которой будет закреплена лазерная указка.
В заготовке просверливается отверстие, по диаметру равное винту, который будет проходить через нее примерно равному диаметру ушек вилки.
На заготовку закрепляется указка, и если остается место – пузырьковый уровень.

Благодаря такому типу конструкции можно менять вертикальный угол положения. В зависимости от изобретательности и найденной вилки можно обеспечить практически полный вертикальный оборот на 270 градусов. С помощью гайки с ушками можно быстро раскручивать винт фиксации и менять положение. Стоит учесть, что чем больше вилка, тем шире понадобится основание для обеспечения устойчивого положения.
Конструкцию можно также усовершенствовать:

В деревянной заготовке можно проделать желобок, в котором удобно и надежно закрепить указку.
В регулировочном винте можно использовать как обычную гайку, так и элемент с ушками, но второй намного удобнее.
Конструкция со штырем без резьбы будет разборной. Чтобы она была устойчивой, придется подобрать подходящий диаметр стыковочного элемента шарнирной вилки. В случае с резьбой можно использовать и самодельные подобия вилки.
Если нет вилки, ее подобие можно сделать из металлопластикового кольца достаточной прочности, только придется подобрать правильный диаметр. Понадобится сделать три отверстия: два по бокам, друг напротив друга, а третье на равном расстоянии от двух будущих «ушек». Дальше нужно надрезать кольцо напротив последнего отверстия. Получится полукруглая заготовка с отверстием внизу и ушками для болта по бокам.
Чтобы при повороте самодельная вилка не сильно расшатывалась и прокручивалась, под ней можно поместить резиновую прокладку.

Заключение по теме

Если нет возможности приобрести дорогие строительные инструменты, можно попытаться сделать их домашний аналог.

Используя доступные материалы, можно получить дешевую функциональную модель, отлично подходящую для создания разметки. Такой инструмент можно использовать для зеркальной разметки комнат при ремонте или при планировке загородного участка. Только стоит учитывать небольшой радиус работы лазера. Хоть с виду инструмент не производит впечатления, он отлично подходит для разметки точек.

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

Паяльник, припой, олово и другие паяльные принадлежности.
Отвертки, плоскогубцы, кусачки и прочий инструмент.
Материалы и навыки по изготовлению печатной платы.
Минимальный опыт и знания в электронике и электротехники также.
А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
	Принцип работы	Электронного частотомера FM
	Дискриминация металлов	есть (Черный и все остальные)
	Максимальная глубина поиска	0,6 метра
	Программирумые микроконтроллеры	есть
	Рабочая частота	19 кГц
	Уровень сложности	начальный

Металлоискатель ПИРАТ
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	1,5 метр
	Программирумые микроконтроллеры	нет
	Рабочая частота	—
	Уровень сложности	начальный

Металлоискатель ШАНС
	Принцип работы	PI (импульсный)
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 метр
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI AVR
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI W
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Квазар
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4 — 17 кГц
	Уровень сложности	Средний

Металлоискатель Квазар ARM
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4 — 16 кГц
	Уровень сложности	Средний

Металлоискатель Соха 3TD-M
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	5 — 17 кГц
	Уровень сложности	Средний

Металлоискатель Фортуна
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Средний

Металлоискатель Фортуна ПРО-2
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Высокий

Металлоискатель Фортуна М2 и М3
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Высокий

Металлоискатель Фортунам М
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1,5 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	7 — 16 кГц
	Уровень сложности	Высокий

Металлоискатель ТЕРМИНАТОР-3
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 метр (Зависит от размера катушки)
	Программирумые микроконтроллеры	нет
	Рабочая частота	7 — 20 кГц
	Уровень сложности	Высокий

Простой самодельный индикатор уровня заряда аккумулятора

При разработке или модернизации различных портативных DIY устройств частенько возникает потребность в отображении актуального текущего уровня заряда аккумулятора или батареек.

Первое, что приходит на ум — купить готовый модуль, типа такого. Это самый простой вариант, но он вынуждает идти на компромиссы: его придется ждать неопределенное время и останавливать разработку на этот срок; он может не подойти по размерам; может сильно врать по показаниям, и исправить это никак не получится. Я хочу показать довольно простой способ изготовления такого индикатора из минимального количества широкодоступных деталей.

Прошивка, схема и список деталей

Модуль реализован на простейшем микроконтроллере Attiny13A и 4х индикаторных светодиодах. Схема сильно упрощенная, без какой-либо защиты от помех и неправильной полярности, в моем случае это допустимо, т.к. индикатор устанавливается в маломощное устройство. Если предполагается работа в более жестких условиях, то стоит добавить в цепь питания микроконтроллера диод Шоттки и конденсатор 1-10мкФ, а так же пересчитать в прошивке пороговые значения напряжений с учетом падения напряжения на диоде.
Исходные коды, готовые прошивки и прочие нужные материалы можно найти у меня на гитхабе.

Схема:

Для сборки нам понадобятся:

У тех, кто увлекается DIY и всякими ардуинами, перечисленных выше компонентов скорее всего навалом, так что покупать ничего не придется, разве что Attiny13A.

Возможности

Я поставил цель запилить максимально простой, но в то же время достаточно функциональный индикатор. Для отображения уровня заряда в нем используются 4 светодиода, логика работы проста:

Горят 4 светодиода — заряд 100% — 75%, напряжение 4.2В — 3.9В
3 светодиода — 75% — 50%, напряжение 3.9В — 3.7В
2 светодиода — 50% — 25%, напряжение 3.7В — 3.5В
1 светодиод — 25% — 0%, напряжение 3.5В — 3.3В

Первый и последний светодиоды могут мигать, сигнализируя соответственно либо о перезаряде (напряжение > 4.25В), либо слишком низком напряжении (

Настройки и режимы работы

На гитхабе в разделе firmware лежат уже готовые «отполированные» мною бинарники прошивок (файлы all_leds.hex и single_led.hex), они рассчитаны на применение резисторов номиналами 18 кОм и 4.

7 кОм в делителе напряжений. Но бывает так, что именно таких резисторов может не оказаться, либо может попасться кривой микроконтроллер (по даташиту у Attiny13A заявлена точность измерений ADC в районе 10%), тогда потребуется самостоятельно модифицировать и пересобрать прошивку для себя, сделать это можно в программе Atmel Studio.
Доступные для изменения настройки в прошивке:

UHI здесь задает порог напряжения, выше которого начинает работать индикация перезаряда, остальные (U100, U75, U50, U25) — пороги для зажигания соответствующих светодиодов. При напряжении ниже U25 срабатывает индикация низкого напряжения. Общая формула для вычисления этих пороговых значений в зависимости от номиналов резисторов и напряжения аккумулятора имеет вид:

Где Ubat — напряжение на входе, R1, R2 — значения сопротивлений резисторов делителя. В случае, если МК подключен через диод Шоттки, в формулу добавляется величина падения на диоде Ud:

Но, как я уже говорил, погрешность АЦП у этого типа МК довольно большая, поэтому занесенные мною в прошивку значения слегка отличаются от теоретических.

В идеале можно добиться очень высокой точности, но только методом проб и ошибок на конкретном экземпляре микроконтроллера. Для использования индикатора в качестве простого показомера «заряжено» — «разряжено» подойдут и мои значения.
Помимо пороговых значений изменять можно еще 2 параметра: гистерезис UHYS и режим отображения USE_ALL_LEDS. Первый служит для предотвращения мерцания светодиодов при переходе через пороговые напряжения, чем выше значение — тем меньше вероятность мерцаний. Если никаких неожиданных миганий при работе индикатора вы не наблюдаете — то этот параметр трогать нет необходимости. Второй параметр, USE_ALL_LEDS, задает один из двух способов индикации: в случае наличия строки с этим параметром в индикации будут участвовать все «младшие» светодиоды, если же эту строку закомментировать или вовсе удалить — будет гореть только один светодиод, отвечающий за текущий уровень заряда. Как это выглядит — покажу дальше, а пока предлагаю приступить к сборке модуля.

DIY, DIY, DIY

В случае использования МК в исполнении DIP-8 удобнее всего собирать модуль навесным монтажом. В моем случае МК в SOIC-8, поэтому я буду делать плату буквально на коленке и покажу небольшой лайфхак, как можно легко от руки разводить платы для SMD. Первое, что нам для этого нужно — кусок текстолита, размером примерно 20×10мм:

Его даже не обязательно покупать, можно вырезать из ненужной платы какого-либо устройства, покрытые медью площадки такого маленького размера встречаются довольно часто. Далее шкурим и обезжириваем поверхность, затем примеряем наш МК:

Придерживая пинцетом, с помощью тонкого перманентного маркера наносим на будущую плату риски между контактами контроллера:

Так легко и просто мы получаем практически идеальное посадочное место под пайку, и так можно «обрисовать» практически любой SMD компонент:

Далее просто от руки дорисовываем места под резисторы делителя и выводы на светодиоды:

Осталось протравить нарисованную плату, сделать это легко и просто с помощью валяющихся у каждого дома ингредиентов, записываем рецепт:

Пол рюмки перекиси водорода из аптечки
Кидаем в нее половину чайной ложки поваренной соли
Добавляем чайную ложку лимонной кислоты
Перемешиваем до полного растворения компонентов, если плохо растворяется — смесь можно подогреть

Кидаем плату в раствор:

О начавшемся процессе травления возвещают появившиеся на поверхности меди пузырьки.

Пока плата травится, я распечатал на принтере будущий корпус для индикатора:

Спустя 15-20 минут плата полностью протравилась, а раствор стал бирюзовым:

Вытаскиваем плату, смываем маркер, проверяем дорожки:

Все протравилось идеально, можно паять компоненты, которых не так много: всего 1 МК и 2 резистора. Паять удобнее всего пастой, фен в нашем случае не нужен, можно обойтись обычным паяльником с тонким жалом:

Плата готова, теперь нам нужно подготовить светодиоды. Я использовал обычные дешевые 3мм светодиоды: красный, оранжевый, зеленый и белый. Для удобства пайки я распечатал второй корпус и сделал из него подставку:

Минусовые выводы светодиодов подрезаны и запаяны вместе, к плюсовым паяем ограничительные резисторы:

Я использовал по 220 Ом, но при использовании одинаковых резисторов для всех светодиодов у них будет сильно отличаться яркость. В моем случае это не критично, но для большей красоты следует подбирать резисторы индивидуально.

Далее берем нашу плату, размещаем между выводами светодиодов и паяем минусовой контакт диодов к нижней дорожке земли на плате:

Свободные концы резисторов паяем к соответствующим пятакам платы:

Последний штрих — паяем провода питания. Я забыл развести пятаки для удобства, поэтому пришлось паять так:

Вид с обратной стороны:

Модуль готов, теперь в него необходимо «вдохнуть жизнь» прошивкой.

Заливаем прошивку

Для заливки прошивок в контроллеры я приспособил Arduino Nano. Прямо в Arduino Studio есть специальный скетч, который заливается в Nano и превращает его в AVRISP программатор:

В коде скетча перед заливкой в Arduino необходимо предварительно раскомментировать строку #define USE_OLD_STYLE_WIRING:

В результате мы получаем удобный ISP программатор, который можно использовать с avrdude. Подключаем ардуину к микроконтроллеру в соответствии со схемой:

SOIC клипса в таких делах очень сильно выручает, но при ее отсутствии можно подпаяться напрямую к контроллеру.

Конденсатор между RESET и GND можно не использовать, все должно работать и без него.
После подключения и проверки всех проводов пытаемся запустить прошивку командой, подставив нужное название файла:

avrdude -p t13 -c avrisp -b 19200 -u -Uflash:w:название_файла_прошивки.hex:a -Ulfuse:w:0x65:m -Uhfuse:w:0xFD:m

В случае успеха на экране будет что-то типа такого:

Если ошибка — то проверяем в первую очередь провода и правильность установки софта/драйверов, правильность выбора COM-порта. По опыту скажу, что сломать Attiny при прошивке очень сложно, они практически не убиваемые. Ни внезапно отвалившаяся в процессе прошивки клипса, ни баги с софтом на компе ему не страшны. Единственное, чем можно запороть этот МК — это неправильными фьюзами.

Проверяем работоспособность

После удачной прошивки модуль должен сразу заработать, потому что на него подается питание через программатор. Для большей уверенности необходимо подключить его к регулируемому источнику питания и прогнать диапазон 3В — 5В и проверить, что все светодиоды и режимы индикации работают.

За неимением ЛБП выйти из положения можно с помощью наборов различных элементов питания: при работе от одной CR2032 модуль должен мигать красным светодиодом, сигнализируя о слишком низком напряжении; при питании от 3xAA или 2xCR2032 должен напротив мигать белый светодиод, обозначая превышение допустимого для Li-ion напряжения. Если при проверке на ЛБП выясняются расхождения с заявленными пороговыми напряжениями и индикацией, то для повышения точности можно методом проб и ошибок найти более точные значения UHI, U100, U…

Примеры работы в гифках

Изменение напряжения от 4.2В до 3.3В и обратно:

Индикация превышения допустимого напряжения:

Те же примеры с удаленной из прошивки строкой USE_ALL_LEDS:

Индикация низкого напряжения:

Продолжаем DIY

Модуль прошит, проверен и отлажен, теперь осталось разместить его в напечатанном ранее корпусе. Вставляем плату:

Для надежности внутренности я залил эпоксидной смолой:

Как оказалось, сделал я это зря) Эпоксидка при застывании расширилась и немного повела корпус, для целей фиксации все же лучше использовать герметик или термоклей.

Переднюю часть для красоты шкурим и тем самым матируем:

Итоговый вид:

Разница в яркости немного портит впечатление, но при желании это можно легко решить.

Выводы

По функциональности самодельный модуль ни в чем не уступает покупным, и при этом имеет кучу преимуществ:

В нем легко добиться высокой точности с помощью подгона параметров
Легко адаптировать под любой дизайн и встроить куда угодно
Его можно собрать на коленке из имеющихся элементов
При необходимости можно модифицировать его на работу с 2S и выше, либо вообще на другие элементы питания

Единственный недостаток — сделать его все же несколько сложнее, чем просто заказать и ждать)

Как сделать самодельный водяной уровень

Водяные уровни используются уже тысячи лет. Древние египтяне использовали водяные уровни для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный водяной уровень. Водяной уровень прост и недорог в изготовлении, что делает его идеальным для выравнивания фундамента террасы или сарая, и он более точен, чем уровень плотника, на больших расстояниях.

Водяной уровень также можно использовать вокруг углов, которые находятся вне поля зрения, чего не может сделать лазерный или строительный уровень.

Водяной уровень работает по тому принципу, что жидкость всегда ищет свой уровень, не важно водоем это ванна или озеро.

Пока на работу не воздействует внешнее воздействие (например, ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Водяной уровень просто заменяет пластиковую трубку для водоема.

Вот как сделать собственный уровень воды, используя всего лишь отрезок гибкой пластиковой трубки (продается в домашних центрах в отделе сантехники) и два стержня или дюбеля.Мы использовали 3/8″ I.D. трубки для нашей воды, но размеры 1/4″ в.д. или больше будет работать, а также.

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Чтобы сделать водяной уровень:

Вбейте в землю кол или дюбель рядом с серединой фундамента.
Прикрепите один конец гибкой трубки к стойке так, чтобы открытый конец трубки находился выше желаемой вершины фундаментных блоков.
Смешайте немного красного пищевого красителя с водопроводной водой в контейнере, чтобы было легче видеть уровень воды.
Держите другой конец трубки на той же высоте, что и прикрепленный конец, и наполните трубку водой, пока она не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.
Удерживая большим пальцем свободный конец трубы, переместите трубу к одному из фундаментных блоков.
Установите колышек или дюбель вертикально поверх фундамента и прижмите к нему трубу так, чтобы оба конца трубы находились примерно на одной высоте.
Освободите большой палец от открытого конца трубки, убедившись, что вода не вытекает ни с одного из концов трубки. Отрегулируйте высоту трубки, чтобы у вас было примерно одинаковое количество трубок над водой с обоих концов.
Отметьте высоту уровня воды в трубке на коле или дюбеле.
Поместите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубке будет на той же высоте, что и отметка на колье или дюбеле.
Если отметка выше уровня воды в трубке, опускайте блок до тех пор, пока отметка и уровень воды не совпадут. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.
Если в какой-то момент из трубки выльется вода, снова наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка, в верхней части одногаллонного кувшина.Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие так, чтобы она не касалась дна кувшина. Пососите открытый конец трубки, чтобы начать действие сифона, затем используйте, как описано выше.

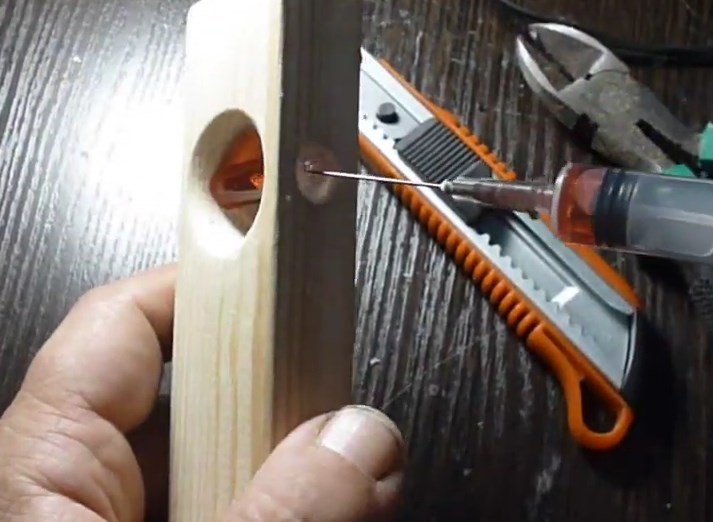

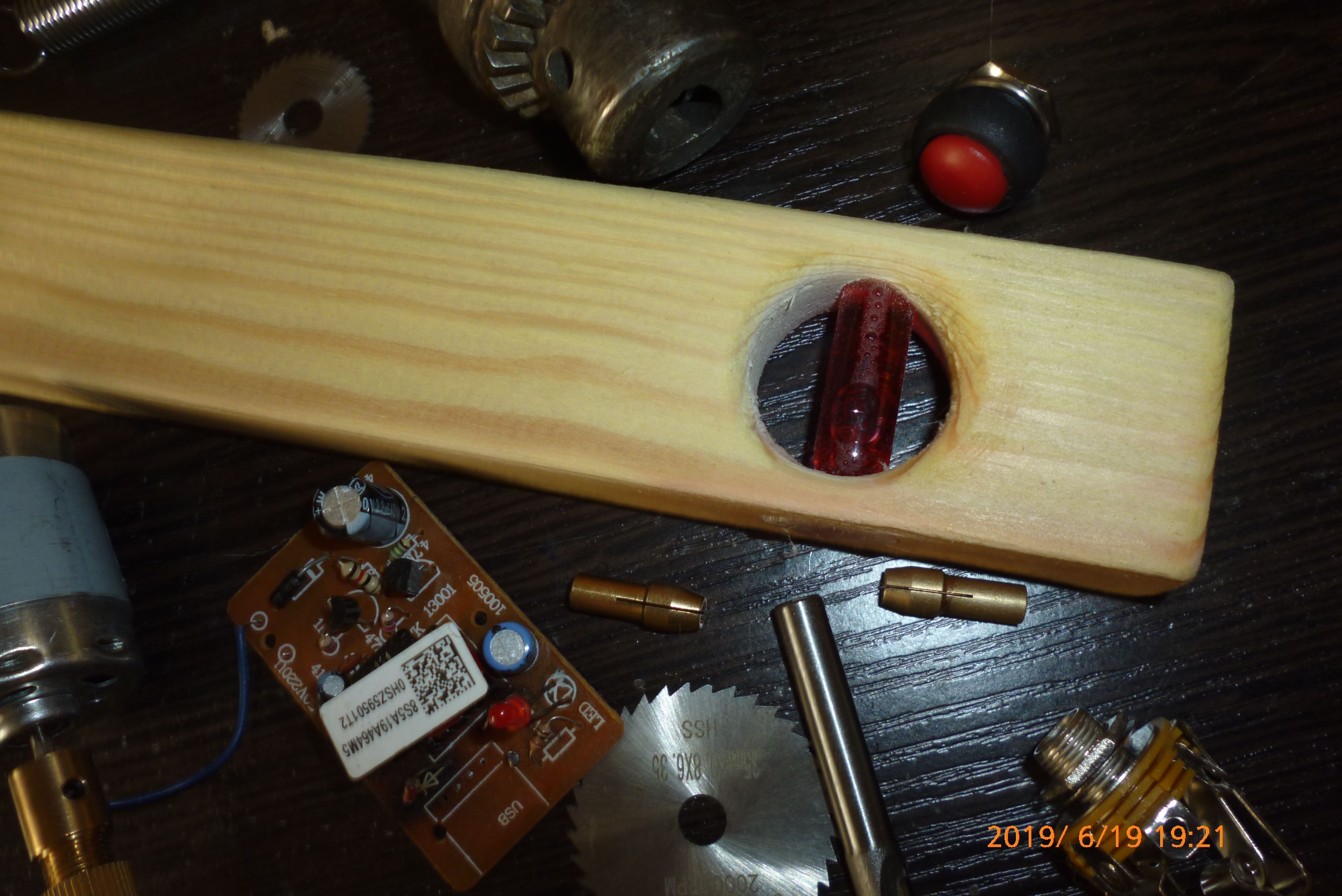

Как создать свой собственный инструмент уровня

Инструмент уровня является основным инструментом в большинстве наборов инструментов. В идеале у вас должно быть несколько видов разной длины. Они жизненно важны в проектах строительства, ремонта и реконструкции, чтобы гарантировать, что детали действительно выровнены или перпендикулярны.Однако вы можете сделать свой собственный уровень, используя воду. Это имеет смысл, так как вода всегда будет пытаться выровняться.

Шаг 1. Трубчатый уровень

Существует два типа инструментов для измерения уровня, которые вы можете изготовить. Один просто использует трубку, а другой включает в себя как трубку, так и ведро с водой. Инструмент уровня трубы отлично подходит для горизонтальных поверхностей, в то время как инструмент уровня ведра лучше для вертикальных поверхностей.

Чтобы сделать инструмент для уровня трубки, все, что вам нужно сделать, это согнуть и зажать один конец хирургической трубки, чтобы убедиться, что она не протекает.Смешайте воду с пищевым красителем и налейте в пробирку, оставив около 2 дюймов воздуха наверху. Сложите и зажмите другой конец, убедившись, что в трубке нет пузырьков воздуха.

Шаг 2: Уровень ведра

Создание инструмента уровня ведра требует большего, но не намного. Просверлите отверстие в боковой стенке ведра рядом с дном. Отверстие должно быть немного меньше внешнего размера хирургической трубки. Протяните несколько дюймов трубки, пока она не приблизится к центру ведра.Замажьте отверстие в ведре как внутри, так и снаружи, чтобы сделать его водонепроницаемым и дать ему высохнуть.

Снаружи конца ведра должна быть длинная трубка. Наденьте зажим на конец и поставьте ведро на кухонный стол так, чтобы трубка уходила в раковину. Наполните ведро водой, окрашенной пищевым красителем. Теперь отсоедините трубку и дайте воде стекать в раковину, пока не перестанут появляться пузырьки воздуха, прежде чем снова зажать.

Шаг 3. Использование трубчатого уровня

Ватерлиния в трубке уровнемера будет немного ниже верхней части трубки.Чтобы использовать уровень, держите его так, чтобы ватерлиния на одном конце находилась на отметке, которую вам нужно прочитать. Вода на другом конце будет на том же уровне, поэтому вы можете отметить его соответствующим образом и внести любые коррективы, если это необходимо. Из-за длины этой трубки ее лучше всего использовать вдвоем, работая вместе.

Шаг 4. Использование уровня ведра

Поставьте ведро на поверхность, близкую к вертикальной поверхности, которую вы хотите выровнять. Прижмите трубку к вертикальной поверхности и дайте воде немного отстояться.Уровень воды в трубке будет выглядеть немного вогнутым, но это совершенно нормально. Все, что вам нужно сделать, это отметить, где уровень будет выполнять работу.

Шаг 5: Предупреждения

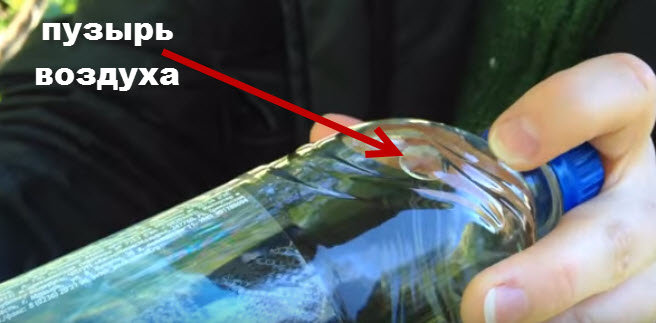

Очень важно убедиться, что в инструменте уровня нет пузырьков воздуха, чтобы обеспечить надлежащую точность. Используя инструмент уровня ведра, подождите, пока он достигнет температуры воды, уже находящейся в ведре, если будет добавлена дополнительная вода.

Как сделать уровень воды (дух)

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon. ком.

Водяной уровень, также известный как спиртовой уровень или пузырьковый уровень, является очень полезным инструментом, который часто используется в проектах строительства и ремонта, чтобы гарантировать, что поверхности абсолютно плоские и ровные.

При этом, если вы находитесь в середине проекта и у вас нет под рукой этого инструмента, не беспокойтесь, потому что вы можете сделать его самостоятельно. В конце концов, этот инструмент использует всего несколько простых физических принципов, которые можно легко воспроизвести с вещами, которые уже могут быть у вас дома или на рабочем месте.

Есть ли преимущества у самодельных спиртовых уровней перед купленными в магазине?

Вам может быть интересно, почему именно вы попытаетесь сделать свой собственный спиртовой уровень, а не просто купите его в магазине. Ну, очевидная причина, конечно, если у вас его нет под рукой, и у вас нет времени пойти купить его. Также, конечно же, тот факт, что если у вас есть материалы, то сделать их самостоятельно можно совершенно бесплатно. Проще говоря, если бы вы могли создать свой собственный спиртовой уровень бесплатно, зачем вам платить за него? Помните, что более продвинутые продукты могут стоить сотни долларов.

Некоторые люди также скажут, что самодельные спиртовые уровни намного точнее выравнивают поверхности на больших расстояниях, хотя это, конечно, зависит от качества сборки. Конечно, если вы ожидаете, что спиртовой уровень, сделанный своими руками, будет работать должным образом, его необходимо правильно собрать.

Мы думаем, что если вы не хотите тратить деньги или находитесь в затруднительном положении, и вам нужен пузырьковый уровень прямо сейчас, то определенно стоит сделать его самостоятельно. В конце концов, это, по сути, просто корпус, в котором находится вода и воздушный пузырь.Однако, если вы подрядчик или кто-то, кто ежедневно занимается строительством, вы можете вложить несколько долларов в настоящий пузырьковый уровень, купленный в магазине.

В любом случае, создание пузырькового уровня своими руками — это классный маленький проект своими руками, так что давайте продолжим.

Как сделать водяной уровень: несколько разных способов

Дело в том, что вы можете сделать водяной уровень из множества различных предметов, которые наверняка есть у вас дома. На самом деле, есть много различных уровней воды, которые вы можете сделать из случайных вещей, лежащих в вашем доме.Давайте рассмотрим некоторые из наиболее распространенных и простых способов сделать водный уровень своими руками в домашних условиях.

Здесь мы хотим подчеркнуть, что, по сути, пузырьковый уровень — это просто трубка, содержащая жидкость, которая может быть водой, но также может быть оливковым маслом или чем-то еще в этом роде, с небольшим пространством в ней для воздуха. пузырь. Как вы понимаете, наполнить трубку водой и оставить небольшое пространство для пузырька воздуха, вероятно, не так уж и сложно.

Способ №1: использование двух булавок и соломинки

Возможно, самый простой способ сделать собственный спиртовой уровень — использовать две булавки и соломинку. Под булавками мы имеем в виду кнопки, те маленькие кнопки, которыми вы прикалывали листы бумаги к доскам и стенам.

Чтобы сделать пузырьковый уровень из этих материалов, все, что вам нужно сделать, это вставить одну из булавок в один конец соломинки, чтобы она стала водонепроницаемой (при необходимости вы можете использовать суперклей, чтобы сделать водонепроницаемую изоляцию). ). Затем просто наполните соломинку водой почти доверху, оставив достаточно места для пузырька воздуха, примерно на полдюйма (не слишком много!).

Все, что вам нужно сделать сейчас, это вставить другой штифт в другой конец и убедиться, что он также водонепроницаем.Вот и готов пузырьковый уровень, сделанный своими руками из двух булавок или кнопок, соломинки и небольшого количества воды. Имейте в виду, что это не обязательно должна быть вода. Практически любая жидкость подойдет.

Способ № 2: Использование шланга

Хотя описанный выше способ очень прост, существует еще более простой способ. Чтобы сделать свой собственный пузырьковый уровень, все, что вам нужно сделать, это взять шланг, желательно прозрачный, чтобы вы могли видеть сквозь него, и наполнить его водой.

Благодаря действию гравитации и давления воды, когда вы поднимаете оба конца шланга, уровень воды внутри шланга всегда будет одинаковым на обоих концах.Даже если вы держите один конец шланга на три фута выше другого конца, уровень воды будет одинаковым с обеих сторон.

Таким образом, чтобы выровнять что-либо, все, что вам нужно сделать, это провести двумя концами шланга над выравниваемым объектом. Убедитесь, что уровень воды на одной стороне шланга находится на той же высоте, что и выравниваемый предмет, а затем сравните уровень воды на другой стороне. Поскольку уровень воды на обоих концах шланга всегда одинаков, получается идеальный пузырьковый уровень.

Способ № 3: Использование смартфона

Итак, сделать собственный пузырьковый уровень очень просто и, возможно, даже немного весело, но, тем не менее, это не совсем необходимо. Дело в том, что в наши дни смартфоны очень крутые и технологически продвинутые.

Да, мы говорили о том, что есть приложения, которые можно скачать бесплатно для выполнения этой работы. Другими словами, все, что вам нужно сделать, это загрузить приложение пузырькового уровня на свой телефон. Это действительно не намного проще, чем это.

Ошибки, которых следует избегать, советы и рекомендации

Наконец, давайте рассмотрим несколько советов, которые следует учитывать при использовании описанных выше методов:

Помните, что подойдет любая жидкость, если она достаточно жидкая, чтобы свободно перемещаться внутри трубки или предмета, в котором он содержится
Если вы хотите сделать пузырьковый уровень, который можно использовать многократно, мы рекомендуем использовать первый или третий метод
Не оставляйте слишком много воздуха внутри вашего DIY уровень; Если вы оставите внутри слишком много воздуха, уровень не будет эффективным.

Резюме

Вот вам люди, два самодельных пузырьковых уровня и третий способ «обмана».

Суть в том, что если у вас нет под рукой купленного в магазине спиртового уровня, вы можете сделать его сами. Помните, что на самом деле это просто трубка с водой и пузырьком воздуха.

Как сделать уровень 2 в 1 своими руками

В какой-то момент нам нужно повесить вещи на стену.
Будь то картина или шкаф, мы все хотим, чтобы они висели ровно.

Чтобы достичь желаемого результата, вам придется использовать спиртовой уровень.

Вы, конечно, можете купить ватерпас, но я подумал, что было бы неплохо сделать собственный ватерпас своими руками.

Оглядываясь назад, оказалось, что сделать это оказалось проще, чем предполагалось изначально.

Чтобы сделать спиртовой уровень своими руками, вам понадобится всего несколько пузырьков спиртового уровня, немного столярного клея и несколько деревянных обрезков.

Единственная трудность в этом проекте заключается в том, чтобы убедиться, что пузырьки спиртового уровня находятся в правильном положении.

В этой статье я шаг за шагом покажу вам, как я собираю спиртовой уровень 2 в 1 своими руками.
В качестве дополнения я покажу вам, как проверить точность вашего деревянного спиртового уровня.

Независимо от того, построили вы его сами или нет.

Идея сделать этот самодельный спиртовой уровень пришла мне в голову после того, как я сделал свою собственную версию мультиметра и измерительного инструмента Kreg.
В этот момент я понял, что в инструменте Крега есть спиртовой уровень.

Поскольку я время от времени использую его, чтобы вешать вещи, это вдохновило меня на создание собственного самодельного спиртового уровня.
В свою очередь, я надеюсь, что эта статья вдохновит и вас на создание самодельного ватерпаса.

Ладно, поехали!

Ватерпас может иметь разные названия, например пузырьковый уровень или просто уровень.
Это измерительный инструмент, используемый для размещения поверхностей параллельно (ватерпас) или перпендикулярно (перпендикулярно) земле.

Спиртовые уровни — это ручные инструменты, которые в основном используются в строительстве для многих целей.
С помощью спиртового уровня можно правильно установить не только кирпичи, но и шкафы, дверные коробки и т. д.
Ватерпас — это инструмент для работы одной рукой, который должен быть в мастерской у каждого домашнего мастера.

Если вы знаете, как работает спиртовой уровень, это очень просто.

Если вы посмотрите на флакон, то увидите две маркировки.
Если пузырь находится между этими двумя отметками, поверхность, на которую вы поместили спиртовой уровень, является горизонтальной или вертикальной.

Если звонок не находится между двумя отметками, необходимо опустить ту сторону, где находится звонок.
Вы должны понимать, что колокол всегда будет указывать на самую высокую сторону.

Для достижения наилучших результатов всегда рекомендуется размещать уровень посередине поверхности, которую вы хотите выровнять.

Уровнемер содержит определенное количество жидкости.
Во многих случаях производители используют для этого этанол.
Правильное количество жидкости в этом флаконе будет определять точность.
Если количество этой жидкости уменьшится по какой-либо причине, спиртовой уровень даст неточные показания.
Итак, ДА , ватерпас может потерять точность!

Поэтому всегда обращайтесь с спиртовым уровнем с необходимой осторожностью.
Например, не роняйте его и не повредите бутылку, чтобы жидкость не уменьшилась.

Позже в этой статье я покажу вам, как вы можете проверить точность своего уровня.

Чтобы подготовить вас к сборке уровня своими руками, я составил несколько удобных списков.

В дополнение к нескольким средствам индивидуальной защиты, которые я использую*, я также перечисляю материалы, а также (электро) инструменты, которые вам понадобятся для сборки этого спиртового уровня своими руками.

* Безопасность всегда зависит от вас!

Безопасность превыше всего! Защити себя!

Материалы Я использовал для этого

(электропитание)Инструменты Я использовал для этого

Прежде чем вы прочтете пошаговые инструкции по изготовлению ватерпаса, вы можете посмотреть видео здесь, чтобы увидеть, как я строю ватерпас своими руками.
После просмотра этого видео вы можете продолжить чтение этих пошаговых инструкций и узнать все подробности, необходимые для самостоятельного изготовления ватерпаса.

Короче говоря, вы можете сделать спиртовой уровень своими руками, прикрепив пузырек уровня к продолговатому куску дерева, который имеет идеально квадратную форму с каждой стороны.

Поместив 1 пузырек уровня горизонтально и 1 пузырек уровня вертикально, один и тот же уровень можно использовать в 2 направлениях.

В этой пошаговой инструкции я более подробно расскажу, как сделать ватерпас своими руками.

Шаг 1 | Препарат

Для этого самодельного спиртового уровня я использовал березовую фанеру толщиной 18 мм (0,709 дюйма).

Для корпуса пузырьковых пузырьков уровня я поместил деревянную доску перпендикулярно дереву спиртового уровня в двойной слой.

Это важно, так как поможет вам узнать ширину полосок, которые нужно нарезать для основы самодельного ватерпаса.В моем случае это было 36 мм (1,418 дюйма) (в 2 раза больше толщины 18 мм (0,709 дюйма) фанеры).

Если вы собираетесь строгать основу после склейки, чтобы края были ровными, можно сделать эти полоски немного шире.
Если у вас нет рубанка и рейсмуса, вы также можете отшлифовать края, пока они не станут плоскими.
Вы должны помнить, что шлифование до нужной толщины может потребовать много работы. №

Чтобы сделать основу для самодельного ватерпаса, вам понадобится 4 слоя фанеры.
Длина каждой детали должна быть около 50 см (20 дюймов).

Шаг 2 | Изготовление основы самодельного ватерпаса

Отшлифовав планки орбитальной шлифовальной машиной, я соединил их клеем для дерева.

При склеивании не наносите слишком много столярного клея и распределяйте его по всей поверхности дерева.

Для нанесения клея можно использовать старую кисть, но я всегда использую для этого старую банковскую карту.
Эта банковская карта хорошо распределяет клей и легко чистится, даже когда клей для дерева высох.

После склейки я плотно скрепил полоски и отложил в сторону, чтобы они высохли.
Чтобы зажать эти детали, я использовал эти стержневые зажимы в виде сцепления.

Пока сохнет клей на основании самодельного спиртового уровня, я могу продолжить изготовление держателей пузырьковых пузырьков.

Шаг 3 | Держатель пузырькового уровня

Эти держатели служат для удержания пузырьков спиртового уровня на месте.
Преимущество изготовления этих держателей заключается в том, что их можно регулировать при размещении пузырьков спиртового уровня.
Таким образом легче получить точный спиртовой уровень.

Для изготовления этих держателей мне понадобилось всего 4 диска.
Каждый держатель состоит из 2 дисков.
Я вырезал эти 4 диска с помощью кольцевой пилы диаметром 40 мм (1,575 дюйма) на своем сверлильном станке.

Склеив 2 диска столярным клеем, я надел эти диски на кусок резьбового стержня и зажал их между двумя гайками.

Таким образом, я мог зафиксировать диски в сверлильном станке и отшлифовать их до нужного мне диаметра.

Поворачивая сверлильный станок и прижимая к нему наждачную бумагу, я смог отшлифовать держатели до 38 мм (1,496 дюйма).
Эти 38 мм равны отверстию в самодельном спиртовом уровне, куда они должны вставляться позже.

Совет:

Если вы хотите узнать больше о том, как выбрать наждачную бумагу, подходящую для вашего проекта, обязательно ознакомьтесь с моим блогом: Идеальное руководство по зернистости наждачной бумаги для деревообработки.

Все, что вам нужно знать о наждачной бумаге, вы найдете в этой статье. Это, несомненно, поможет вам лучше понять, как правильно использовать наждачную бумагу.

Существует также БЕСПЛАТНОЕ загружаемое руководство, которое поможет вам определить правильную зернистость наждачной бумаги.

Настоятельно рекомендуется!

Как только диаметр держателя был выбран, я мог просверлить отверстие прямо в держателе.

Чтобы можно было аккуратно просверлить отверстие в центре держателя, я зажал держатель в самодельных тисках для сверлильного станка.

В результате я был не только уверен в правильности отверстия, но и теперь можно было безопасно сверлить.

Сверлильный станок работает на высоких скоростях, и может случиться так, что сверло захватит заготовку.
Чем меньше заготовка, тем больше вероятность того, что вы не сможете ее остановить. Это может привести к травмам. №

Чтобы просверлить это отверстие, я использовал сверло диаметром 8 мм (0,315 дюйма), которое идеально соответствовало диаметру бутылок с уровнем, которые должны были сюда входить.

После того, как я просверлил прямоугольное отверстие в держателе, пришло время выдолбить центр держателя.

Я снова зажал держатель в тисках сверлильного станка.
На этот раз в горизонтальном положении.

Сверлом Форстнера 22 мм (0,866 дюйма) я просверлил центр держателя.

Вот удобный прием, который я использовал для этого:

Сверло Форстнера имеет маленькое центральное острие внизу.
Этот наконечник гарантирует, что сверло может сделать отверстие в нужном месте без скольжения.

Поскольку я просверлил диски кольцевой пилой, эти диски имели отверстие в центре из-за центрального сверла кольцевой пилы.
Значит в центре дисков не было дерева для вставки наконечника сверла Форстнера.

Вот почему я вставил дюбель в это отверстие.

В результате сверло Форстнера будет иметь лучший захват, что позволит просверлить красивое и чистое отверстие.

Теперь я смог вставить пузырьки пузырькового уровня в просверленное отверстие.
Я закрепляю пузырьки спиртового уровня эпоксидным клеем.

Совет:

Существует не один тип эпоксидного клея!

Узнайте все, что вам нужно знать об эпоксидном клее, чтобы понять, какой тип эпоксидного клея вам нужен для ваших проектов.
Ознакомьтесь с моей подробной статьей «Как и когда использовать эпоксидный клей? | Руководство № 1», и с этого момента всегда используйте правильный тип эпоксидного клея.

Шаг 4 | Отделка основания

Пока эпоксидный клей сохнет, я смог продолжить работу с основой для самодельного ватерпаса.

Столярный клей затвердел, и я смог снять зажимы.

Чтобы сделать стороны ровными и довести их до окончательной ширины ватерпаса, я выровнял их рубанком/рейсмусом.

Затем я смог просверлить 2 отверстия в основании самодельного спиртового уровня для держателей флаконов пузырькового уровня.
Я сделал это с помощью сверла диаметром 38 мм и небольшого отверстия, которое можно использовать для хранения самодельного спиртового уровня.

Шаг 5 | Сборка

После обработки краев фрезой для снятия фаски под углом 45 градусов на фрезерном станке я смог поместить держатели в самодельный спиртовой уровень.
Для этого я использовал столярный клей.

Устанавливая эти пузыри на самодельный спиртовой уровень, делайте это на поверхности, в которой вы уверены, что она ровная.

Если вы не совсем уверены в этом, далее в этой статье я покажу вам хитрость, как проверить правильность самодельного ватерпаса.

Шаг 6 | Установка резиновых колпачков

Чтобы защитить концы самодельного ватерпаса от ударов, я надел на каждый конец резиновый колпачок.

Предварительно просверлив отверстия и сделав потайное отверстие в резине, я прикрепил эти колпачки к концам контактным клеем.

Затем, чтобы надежно закрепить резиновые колпачки, я вкрутил по 2 винта с каждого конца.

После этого самодельный уровень был готов.

Понравилась статья?

Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями в будущем!

Подпишитесь на мою рассылку

Вот трюк, который вы можете использовать, чтобы проверить точность самодельного спиртового уровня.

Таким же способом можно проверить точность купленных спиртовых уровней и в вашей мастерской.

Этот тест лучше делать регулярно.
Таким образом, у вас всегда есть спиртовой уровень, который работает на 100%.
Если вы заметили небольшое отклонение, прекратите использование этого спиртового уровня.

Вот шаги, которые необходимо выполнить, чтобы проверить точность спиртового уровня:

Шаг 1: Приложите спиртовой уровень к стене и убедитесь, что пузырек точно находится посередине пузырька.

Шаг 2: Проведите контрольную линию вверху (или внизу) спиртового уровня.
Я сделал это на уровне самодельного спирта, потому что это намного проще.

Шаг 3: Отметьте контрольную точку над центром пузырька.

Шаг 4: Теперь переверните спиртовой уровень, совместите его с контрольной линией и переместите его, пока пузырь не окажется под контрольной точкой.

Шаг 5: Проверьте, находится ли пузырек в том же месте.

Теперь вы знаете, что ваш уровень DIY готов к использованию.

Строительство мастерской может быть сложной задачей и требует множества проб и ошибок.
Я знаю это, потому что тоже был там.
Благодаря высочайшему опыту работы с небольшим магазином, которого я больше нигде не видел, я получил больше информации о строительстве мастерской.
Так я мог более разумно тратить деньги и экономить большие деньги.

Я действительно рекомендую это всем моим коллегам-любителям и творцам!

ВЫ МОЖЕТЕ ПОТРАТИТЬ СВОЙ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ

Перестаньте тратить свой бюджет на неправильные вещи!
Позвольте этому фантастическому обучению помочь вам и начните экономить деньги уже сегодня.
Я уже купил лично этот и я никогда не видел ничего лучше этого .

~~Розничная цена $129~~

Ограниченная цена: $39

Прочтите другие блоги, связанные с этим, здесь:

Я надеюсь, что эта информация о том, как сделать ватерпас своими руками, была вам полезна, а этот блог и видео вдохновили вас.
Дайте мне знать в комментарии ниже .

Не стесняйтесь поделиться этим блогом на Facebook, Pinterest или в других социальных сетях .
Вы можете сделать это с помощью кнопок внизу или вверху блога.
Буду очень признателен.

С нетерпением жду встречи с вами в другом блоге или видео.

Привет,
Кристоф, основатель Christofix.com
Деревообработка | Сделай сам | Украшение для дома

Поднимите вечер пиццы своими руками на новый уровень

Хлеб на слезу, обезьяний хлеб, пузырьковый хлеб — все это разные названия одного и того же блюда: шарики из теста, выпеченные близко друг к другу на сковороде, которые подают теплыми и разрывают руками.

Несмотря на то, что есть много пикантного хлеба на разрыв (как этот!), его корни сладкие. В 1950-х годах в Америке стал популярен венгерский десерт под названием аранигалуска («золотые пельмени» по-венгерски), кофейный пирог со вкусом корицы, который можно разделить на части. Сегодня многие американцы называют аналогичный рецепт шариков из дрожжевого теста, покрытых маслом, корицей и сахаром, «обезьяньим хлебом».

И хотя вы можете подумать, что малыши предпочтут сладкую сторону этой закуски, эти пикантные домашние булочки для пиццы одобрены детьми.Наш 10-летний тестировщик рецептов Тэмми сказала: «Этот рецепт был ПОТРЯСАЮЩИМ! Я не могу передать словами, насколько вкусным был этот рецепт! Все, что я могу сказать, это то, что он был просто ПОТРЯСАЮЩИМ!»

Быстрый совет: если тесто для пиццы холодное из холодильника, вы можете оставить его на столе на 1-2 часа, чтобы перед началом приготовления оно нагрелось до комнатной температуры. Чтобы быстрее нагреть его до комнатной температуры, поместите холодное тесто в полиэтиленовый пакет с застежкой-молнией, выпустите лишний воздух и закройте пакет. Поместите пакет в большую миску, наполненную горячей водой.Оставьте тесто в воде, пока оно не нагреется до комнатной температуры, примерно на 15 минут, переворачивая и сжимая тесто несколько раз, пока оно стоит.

В течение 25 лет домашние повара полагались на America’s Test Kitchen в отношении тщательно проверенных рецептов, разработанных профессиональными поварами-испытателями и проверенных 60 000 тестировщиков рецептов на дому. Семейство брендов, в которое входят Cook’s Illustrated, Cook’s Country и America’s Test Kitchen Kids, предлагает надежные рецепты для поваров всех возрастов и уровней квалификации. Смотрите больше на www.americastestkitchen.com/TCA.

ПИЦЦА РУЛЕТЫ С ПЕПЕРОНИ

12 рулонов

Спрей для растительного масла

1 фунт теста для пиццы, комнатной температуры

24 ломтика пепперони

1 чашка тертого сыра моцарелла (4 унции)

1 столовая ложка оливкового масла первого отжима

1 зубчик чеснока, измельченный

1/4 стакана тертого сыра пармезан (1/2 унции)

1 чашка соуса для пиццы, подогретого

1. Поместите пергаментную бумагу на дно 8-дюймовой круглой металлической формы для выпечки.Слегка сбрызните пергаментную бумагу и стенки формы растительным маслом.

2. Слегка сбрызните чистую столешницу спреем с растительным маслом. Переложить тесто комнатной температуры на смазанный маслом стол. Аккуратно прижмите и растяните тесто в 6-дюймовый квадрат, лопая любые большие пузыри. С помощью скребка или кухонных ножниц разрежьте квадрат на 12 равных частей. Накройте кусочки теста полиэтиленовой пленкой.

3. Достаньте 1 кусок теста из-под пластика (остальные кусочки держите закрытыми). Пэт тесто в 3-дюймовый круг.Поместите 1 ломтик пепперони в центр круга. Посыпьте пепперони 1 столовой ложкой тертого сыра моцарелла и вторым ломтиком пепперони. Сложите края теста вверх и поверх начинки и хорошо защипните края, чтобы закрыть. Переверните шар и поместите в форму для кекса, застеленную пергаментом. Повторите с оставшимися шариками из теста.

4. Накройте форму для кекса полиэтиленовой пленкой и дайте шарикам теста подняться, пока они слегка не набухнут и не соприкоснутся друг с другом, от 45 минут до 1 часа.

5. Пока шарики из теста поднимаются, установите решетку духовки в самое нижнее положение и разогрейте духовку до 400 градусов.В небольшой миске для микроволновой печи смешайте масло и чеснок. Нагрейте в микроволновой печи, пока не станет теплым и не появится аромат чеснока, 15-30 секунд.

6. Когда тесто поднимется, снимите пластик. Используйте кондитерскую кисть, чтобы смазать верхушки шариков из теста чесночным маслом. Равномерно посыпать сыром пармезан.

7. Поместите форму для кекса в духовку и выпекайте, пока верхушки булочек хорошо не подрумянятся, 30–35 минут. Переместите форму для кекса на охлаждающую решетку и дайте рулетам остыть в форме в течение 15 минут.

8. Аккуратно проведите ножом для масла по краю формы для выпечки, чтобы отделить булочки от формы (сковорода будет горячей).Используйте кухонные рукавицы, чтобы осторожно перевернуть противень на бок и вынуть булочки из противня. Дайте рулетам остыть прямо на охлаждающей стойке в течение 10 минут. Подавать с теплым соусом для пиццы для окунания.

Примечание к рецепту: ломтики пепперони помогают запечатать сыр внутри каждой булочки. Вы можете заменить пепперони вегетарианской, если хотите, но не пропускайте пепперони!

StreamHawk Wireless Video Explorer, стр. 5

(статья, продолжение предыдущей страницы)

Некоторое расположение линеек, блоков, зажимов, тисков и прокладок обычно достаточно для удержания деталей вместе в прямой ориентации во время склеивания.Однако все усложняется, когда детали изогнутые или цилиндрические с мягкими, закругленными или скошенными краями. Нет ничего квадратного, плоского и определенного, что можно было бы использовать в качестве относительной основы.

Попытка установить угловой воротник перпендикулярно сторонам цилиндра.

С такой проблемой я столкнулся, когда пытался выровнять угловое кольцевое кольцо на скошенном конце гибкого пластикового корпуса канистры. Хотя ошейник можно было правильно расположить на глаз, было бы обидно, если бы он оказался криво на таком видном месте робота. И, поскольку воротник должен быть постоянно прикреплен к корпусу с помощью эпоксидной смолы, это не так просто исправить или переделать, если будет допущена ошибка.

Увеличение угловых ошибок на больших расстояниях

Крошечная ошибка в угле может иметь огромное значение на больших расстояниях. Мы воспользуемся этим фактом, чтобы создать чрезвычайно точный инструмент для измерения относительных углов.

Лазерная указка на плоской пластине направлена на высокий потолок для измерения параллелизма.

Проще говоря, лазер будет располагаться над канистрой и целиться в точку на потолке. После добавления ошейника, если лазер указывает на другое место, ошейник кривится.

Вот методология тестирования более подробно:

В конце этой страницы есть красивая иллюстрация, если вы не можете себе представить, как это работает.

Преобразование лазерной ручки в прецизионный лазерный уровень

Причудливые лазерные уровни доступны в большинстве хозяйственных магазинов. Но я не хотел тратить много денег. Вместо этого я взял лазерную ручку из бака для долларов в местной аптеке.

Лазерная ручка имеет две кнопки: одна кнопка для лазера, а другая кнопка для синего светодиода. Я не уверен, почему они думают, что синий фонарик с одним светодиодом стоит того, но детям он нравится.

Изначально я хотел просверлить отверстие в деревянном блоке и просто воткнуть в него ручку. Но нажатие тактильной кнопки требует слишком много усилий и обязательно изменит выравнивание точного уровня. Кроме того, кто захочет удерживать кнопку нажатой все время, пока установка выравнивается? Возможно, клейкую ленту можно было бы обернуть вокруг ручки, чтобы заставить кнопку опуститься, но ленту было бы грязно добавлять и снимать каждый раз, когда используется лазерный уровень.

Модуль лазерной указки, извлеченный из дешевой лазерной ручки.

Решил разобрать перо и поместить лазерный модуль в более практичный технический инструмент. После того, как все открутил и вынул батарейки, печатная плата вытащилась с минимальными усилиями.

Кнопка — это не более чем переключатель с пружинным возвратом. Таким образом, припаивание провода аккумулятора к противоположному контакту приводит к обходу кнопки.Подача питания включает лазер без нажатия кнопки.

Лазерный модуль в пластиковом блоке с выносным выключателем питания и батарейным блоком Energizer.

Я выточил причудливый прозрачный пластиковый блок из акрила, чтобы удерживать лазерный модуль. Это на самом деле не обязательно, но блок светится причудливой аурой, когда лазер включен.

Провода питания лазерной указки (ранее припаянные к модулю) подключаются к выключателю на макетной плате.Кроме разъема Molex для внешнего источника питания, макетная плата не содержит никаких других схем или дополнительных компонентов. Это просто удобный способ держать переключатель и разъем таким образом, чтобы их можно было прикрепить к прозрачному пластиковому блоку.

Внешний источник питания состоит из трех аккумуляторов NiMH (никель-металлогидридных) элементов типа AA. Лазерная ручка поставляется с тремя щелочными кнопочными элементами, поэтому внешний блок батарей обеспечивает соответствующее напряжение замены.(Напряжение вашей лазерной ручки может отличаться.) Внешняя упаковка перезаряжаемых элементов дешевле в эксплуатации и прослужит намного дольше, чем батарейки типа «таблетка».

Лазерный уровень

«Сделай сам» из прозрачной пластиковой пластины, печатной платы лазерной ручки, батареек АА и транспаранта.

В плоской поликарбонатной пластине просверлено несколько отверстий, чтобы винты с плоской головкой могли удерживать аккумулятор и лазер на месте.

Тонкий лист прозрачного пластика приклеивается к пластине, чтобы нанести установочные метки для того, по чему будет центрироваться уровень.В будущем причудливые перекрестия можно будет напечатать на диапозитиве, чтобы придать более профессиональный вид.

Если бы пластина не содержала меток совмещения, было бы невозможно поднять пластину, а затем восстановить пластину на то же место. Несоосность приведет к тому, что лазерная точка появится где-то еще на потолке, даже если воротник на самом деле параллелен базовой плоскости.

Расчет точности лазерного уровня с помощью тригонометрии

Насколько на самом деле точен этот самодельный лазерный уровень?

Не волнуйтесь, но здесь идет немного математики.Я попытался смягчить его красочной иллюстрацией с изображением жука.

Расчет угловой ошибки путем измерения изменения положения лазерного пятна на определенном расстоянии по вертикали.

Допустим, лазерный уровень направлен на точку на потолке в 16 футах от кончика лазера. Это 16*12=192 дюйма. После надевания ошейника как можно лучше, скажем, лазерная точка находится не более чем в 1/3 дюйма от исходного пятна.

Тригонометрия обозначает длины сторон прямоугольного треугольника a, b и c. Углы, противоположные этим сторонам, обозначены прописными буквами A, B и C.

Для целей этой тестовой установки расстояние до потолка равно длине соседней стороны, равной a. Расстояние от исходной точки до текущей отметки равно b. Величина ошибки равна углу B.


Длина а = 192 дюйма

Длина b = 0.33 дюйма

Угол B = арктангенс (b/a) 90 590
Угол B = арктангенс (0,33/192)

Угол B = 0,0984 градуса = около 0,1

В этом примере угол ошейника отличается только на одну десятую градуса, если лазерная точка находится в пределах одной трети дюйма от исходного пятна цели. Это очень хорошо!

Чем дальше от потолка (при условии, что лазерная точка остается фиксированной на 0,33 дюйма), тем меньше угловая ошибка.Или, что еще лучше, чем ближе лазерная точка может быть к исходному пятну, тем меньше угловая ошибка.

На самом деле, я полагаю, что я, вероятно, получил лазерную точку менее чем в 0,2 дюйма от исходного пятна. Но дешевая лазерная указка дает довольно мохнатую точку, так что трудно сказать.

Пять самодельных украшений для коктейлей, которые поднимут ваш домашний бар на новый уровень

От ярко-розового лука до украшения классического Gibson, от хрустящих овощей до гарнира к «Кровавой Мэри» — маринование — это простой способ добавить яркости напиткам. Рассол плюс время также могут дать вкусные, хрустящие закуски к коктейлям или даже красочные банки для праздничных подарков.

Уильям Цуй, директор бара в оклендском Viridian, начал мариновать корки дыни, остатки свеклы и другие пищевые отходы, чтобы свести к минимуму отходы. Он обнаружил, что соленые огурцы придают напиткам «больше объема, больше шипучки». Сегодня маринование является ключевым направлением в его баре.

«Соленые огурцы хороши тем, что вы можете придать коктейлю кислинку и глубину», — говорит Цуй. «Это такой яркий, позитивный аромат.

Его совет новичкам: обратите внимание на рассол. Большинство начинают с уксуса, воды, сахара и соли, но специи, травы, перец чили, цитрусовые и другие приправы имеют большое значение. Цуй регулирует его в зависимости от сезона или предполагаемого использования напитка, например, осенние сладкие специи для маринованных яблок или пикантные штрихи, такие как рисовый уксус и рыбный соус, для маринования грибов шитаке в сопровождении шотландского коктейля с торфом.

Маринованный лук в рассоле гибискуса с коктейлем Ultimate Gibson / Фото Эмили Хоукс / Фуд-стайлинг Джуди Хауберт / Реквизит Эшли Сарбоун

Лук Ultimate Gibson в рассоле гибискуса

Предоставлено Лиамом Дэви, директором группового бара, Хоксмур, Лондон/Нью-Йорк

Смешайте 3 чашки рисового уксуса , 2 чашки сахарной пудры и ¼ чашки кошерной соли , пока сахар и соль не растворятся.Добавьте 3 столовые ложки сушеных цветков гибискуса и настаивайте от 30 минут до 1 часа. Процедите через муслин или другой тонкий материал. Процедите рассол из банки на 8 унций лука для коктейля .

Промойте лук под холодной водой и верните в банку. Залить рассолом гибискуса. Настаивайте не менее одной недели.

Используйте их в Gibson

Этот обтекаемый рассол с добавлением сушеного гибискуса придает приятный розовый оттенок маринованному луку. В Hawksmoor, лондонской группе стейк-хаусов, которая открыла аванпост в Нью-Йорке осенью 2021 года, «Ultimate Gibson» готовят из полчайной ложки рассола гибискуса, добавляемого в мартини вместе с одной порцией розового рассола. лук для украшения.

Маринованные яблоки в рассоле для выпечки с коктейлем «Золотая лихорадка». / Фото: Эмили Хоукс / Фуд-стайлинг: Джуди Хауберт / Реквизит: Эшли Сарбоун

Маринованные яблоки в рассоле для выпечки со специями

Предоставлено Уильямом Цуи, директором бара Viridian, Oakland, CA

Смешайте 2 чашки яблочного уксуса , 2 чашки грушевого уксуса , 1 чашку шампанского уксуса , 7 чашек воды сахар , 1 чашка соль , 4 палочки корицы , 1 чайная ложка душистый перец , 3 звездчатый анис, ¼ чайной ложки молотая гвоздика , ½ чайной ложки нарезанная 00217 ванильный экстракт яблоки в большом контейнере.

Перемешивайте, пока сахар и соль полностью не растворятся. Накройте крышкой и дайте настояться в течение одной недели в холодильнике. Можно хранить в холодильнике до 2 месяцев.

Используйте их в золотой лихорадке

В своем баре Цуй часто сочетает ломтики свежих и маринованных яблок веером, скрепляя их палочкой для коктейлей, как элемент сюрприза. Ваниль необязательна, но при желании добавляет пряную сладость. В дополнение к Gold Rush на основе бурбона, напитки, приготовленные из кальвадоса или других яблочных бренди, будут хорошим домом для этих солений.

Маринованные огурцы в лимонно-травяном рассоле с мартини. / Фото: Эмили Хоукс / Фуд-стайлинг: Джуди Хауберт / Реквизит: Эшли Сарбоун

Маринованные огурцы в рассоле с лимонной травой

Взято из книги Кэти Стрыевски «Коктейли, безалкогольные коктейли и гарниры из сада» (Yellow Pear Press, 2020)

В кастрюле смешайте 2 чашки Шампанского уксуса , ½ чашки сахара , 17 ½ чашки воды 9021 ½ чайные ложки соль . Доведите до кипения. Добавьте 1½ чайной ложки семян горчицы , 1 чайную ложку семян кориандра , 1 чайную ложку перца горошком , 2 нарезанных зубчика чеснока и 1 нарезанный лимон . Снимите с огня и накройте крышкой, пока полностью не остынет.

Подпишитесь на рассылку Wine Enthusiast Получайте последние новости, обзоры, рецепты и снаряжение на свой почтовый ящик.

Спасибо! Мы получили ваш адрес электронной почты, и вскоре вы начнете получать эксклюзивные предложения и новости от Wine Enthusiast.

Политика конфиденциальности

Налейте рассол в банку и добавьте ломтики огурца или что-нибудь еще, что вы хотите замариновать. Оставьте при комнатной температуре на 2 часа, затем перенесите в холодильник на ночь.

Используйте их в мартини

Этот универсальный рассол с травами идеально подходит для приправы к овощам, говорит Стрыевски. Попробуйте его с ломтиками огурца, молодой морковью, стручковой фасолью или другими продуктами. Конечный результат будет ярким и достаточно мягким, чтобы дополнить любую вариацию мартини.В качестве альтернативы, сложите выбор в небольшую миску, чтобы перекусить на гарнир.

Маринованные арбузные корки в рассоле из мескаль-чилийского перца с Маргаритой. / Фото: Эмили Хоукс / Фуд-стайлинг: Джуди Хауберт / Реквизит: Эшли Сарбоун

Маринованные арбузные корки в рассоле из мескаль-чилийского перца

Предоставлено Пуэсто, Сан-Диего

Нарежьте арбузных корок на кусочки размером 1 дюйм на ½ дюйма. Поместите 2 чашки в большую емкость с 1 столовой ложкой нарезанного перца чили манзано или хабанеро .В кастрюле смешайте 6 чашек воды , 3 чашки яблочного уксуса , 3 чашки сахара , ¾ чашки соли , 2 столовые ложки ягод душистого перца , 2 чайные ложки семян кориандра .

Довести до кипения. Вылейте на арбуз и перец чили. Дайте остыть. Когда остынет, добавьте ¼ чашки мескаля . Взвесьте арбуз, чтобы он оставался погруженным в воду, и поставьте в холодильник минимум на 1 день.

Используйте их в Маргарите

Первоначально созданный для Puesto, группы мексиканских ресторанов в Южной Калифорнии, этот красочный аккомпанемент придает пикантность мясу на гриле или служит гарниром для любого сорта маргариты.

Замаринованные томаты в медовом рассоле с хреном и Кровавой Мэри. / Фото: Эмили Хоукс / Фуд-стайлинг: Джуди Хауберт / Реквизит: Эшли Сарбоун

Помидоры в медово-хреновом рассоле

Адаптировано из книги Дарры Гольдштейн «За северным ветром: Россия в рецептах и знаниях» (Ten Speed Press, 2020)

Промыть 2 фунта коктейль или помидоры Кампари ; удалить стебли. В средней кастрюле смешайте 2 чашки воды , ¼ чашки соли , ¼ чашки меда , 4 больших очищенных и раздавленных зубчика чеснока , 1 столовую ложку ягод душистого перца , ¼ чайной ложки черного перца листьев и 3 целых гвоздик . Доведите до кипения, затем варите на медленном огне ровно столько, чтобы соль растворилась. Снимите с огня и дайте остыть, затем добавьте 6 стаканов воды. Стерилизовать литровую банку. Выложите слоями помидоров , 5 листьев хрена , 6 листьев черной смородины или листьев сельдерея и 3 стеблей укропа (включая цветущие головки).

Залить все рассолом. Чтобы помидоры оставались погруженными в воду, наполните закрывающийся пластиковый пакет водой и положите на него сверху. Накройте банку марлей, закрепив ее резинкой, и оставьте для брожения при комнатной температуре на 3–4 дня.Снимайте образующуюся пену. Отправить в холодильник. Хранится в холодильнике несколько недель.

Используйте их в Кровавой Мэри
Маринование фруктов и ягод в рассоле – классический способ консервирования в России. По словам Гольдштейн, из этого конкретного рассола получаются «слегка сладкие» помидоры, которые она подает в качестве гарнира к жареному мясу, но их также можно нарезать копьями и складывать в виде гарнира к съедобным напиткам.

Разное

Строительный уровень своими руками | Строительный портал

Оглавление:

Разновидности строительных уровней

Водяной уровень

Пузырьковый уровень

Магнитный строительный уровень

Трубные строительные уровни

Лазерный уровень

Как сделать водяной уровень своими руками

Как сделать лазерный уровень своими руками

Как сделать элементарные приборы для определения горизонтальности и вертикальности

Водяной уровень своими руками

Материал для изготовления водяного уровня своими руками

Последовательность сборки водяного уровня

Применение водяного уровня

Видео

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

Как сделать уровень в домашних условиях: подготовка материалов

Самодельный лазерный уровень: инструкция по созданию

Инструкция: как сделать своими руками штатив для лазерного уровня

Лазерный нивелир своими руками: правильное использование

Как сделать лазерный уровень своими руками (видео)

Лазерный уровень своими руками: варианты как сделать

Разные виды устройств

Устройство на куске фанеры

Что следует приготовить для работы?

Конструирование прибора

Как работать с самодельным устройством?

«Плавающий» уровень

Конструирование с помощью бруска и веревки

Меры предосторожности

Самодельный строительный уровень. Собираем лазерный уровень из подручных материалов Уровень из подручных средств

Что такое лазерный уровень

Для чего нужен прибор

Выравнивание половых, стеновых и потолочных поверхностей

Укладка керамической плитки

Поклейка обоев

Сборка корпусной мебели

Перепланировка

Как сделать своими руками

Необходимые инструменты и материалы

Пошаговое руководство

Видео: лазерный уровень своими руками

Настройка и калибровка

Как отремонтировать

Разновидности строительных уровней

Водяной уровень

Пузырьковый уровень

Магнитный строительный уровень

Трубные строительные уровни

Лазерный уровень

Как сделать водяной уровень своими руками

Как сделать лазерный уровень своими руками

Как сделать элементарные приборы для определения горизонтальности и вертикальности

Самодельный лазерный уровень: инструкция по созданию

Инструкция: как сделать своими руками штатив для лазерного уровня

Лазерный нивелир своими руками: правильное использование

Как сделать лазерный уровень своими руками (видео)

Способы самостоятельного изготовления

Из лазерной указки

Пенопласт и ёмкость с водой

Излучатель в виде креста

Достоинства и недостатки

Отличия самодельной модели

Вариант на штативе или регулируемой опоре

Более подвижный вариант

Заключение по теме

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Самодельные металлоискатели

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Простой самодельный индикатор уровня заряда аккумулятора

Прошивка, схема и список деталей

Возможности

Настройки и режимы работы

DIY, DIY, DIY

Заливаем прошивку

Проверяем работоспособность

Примеры работы в гифках

Продолжаем DIY

Выводы
