Установка клапана на водонагреватель: Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

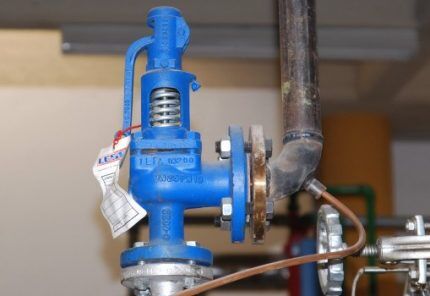

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

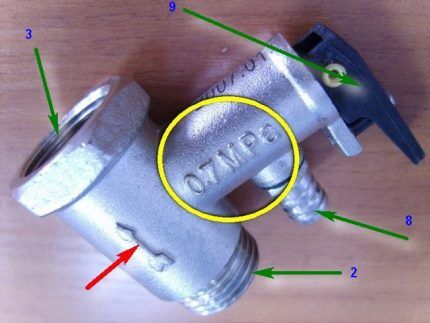

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

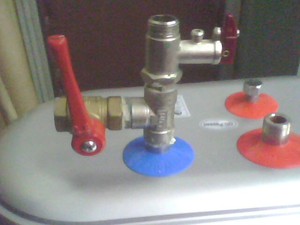

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Содержание статьи

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Инструкция по предохранительному клапану для водонагревателя

Если вы приобрели бойлер для нагревания воды, следует крайне внимательно применять его и действовать согласно приложенной инструкции. Помните, что эксплуатация данного прибора должна осуществляться с учетом всех возможных мер по безопасности.

Как известно, бойлер состоит из емкости, где непосредственно нагревается вода. При нагревании вода начинает расширяться и объем ее тоже растет. Соответственно, это создает давление на стенки водонагревателя, и, при неосторожном обращении с ним могут возникнуть проблемы. Чтобы избежать их, при покупке и установке водонагревателя не забудьте оснастить его специальным предохранительным клапаном. Он нужен затем, чтобы водонагреватель не сломался, а также если возникнет аварийная ситуация, клапан поможет сбавить давление и удалить из бака лишнюю жидкость.

Что такое предохранительный клапан

Такой аксессуар для бойлера, как предохранительный клапан внешне напоминает сантехнический тройник и включает в себя функции следующих клапанов:

• непосредственно предохранительного;
• запорного;
• обратного.

Все эти элементы в водонагревателе играют роль выводителей ненужной воды, которая получается вследствие расширения жидкости в емкости под тепловым давлением.

В зависимости от емкости водонагревателя предохранительные клапаны могут быть следующими:

• для приборов емкостью до 50 л;
• для бойлеров от 50 до 200 л воды;
• для водонагревателей, имеющих емкость более 200 л.

Самые маленькие приборы можно оснащать предохранительными клапанами первого и второго вида, они стоят недорого, при этом их срок службы тоже достаточно короткий и они имеют неразборное строение. В случае необходимости они легко сменяются на аналогичные клапаны.

А вот аксессуары для наиболее вместительных водонагревателей уже более дорогие и имеют такие функции:

• сложно сконструированы;
• способны выдержать давление порядка 7 бар;
• оснащены насадкой для подключения канализации;
• с их помощью возможно осуществлять контроль сброса воды.

На сегодняшний день наиболее известные компании по производству мощных водонагревателей сразу же комплектуют их высококачественными предохранительными клапанами.

Если появляется необходимость замены элемента, то его приобрести можно в специализированном магазине. Ориентироваться при его покупке следует по цвету его ручки. Если она красная, то такой клапан работает при давлении 0,6 Мпа, если черная, то при 0,7 Мпа, а если синяя – то тогда при 0,8 Мпа соответственно.

Как устроен предохранительный клапан

Устройство этого предохранительного аксессуара достаточно простое. Он состоит из двух перпендикулярных цилиндров разного объема, имеющих общую плоскость. В цилиндре большего размера внутри имеется тарельчатый клапан, который поджат при помощи пружины. Благодаря ему вода двигается в одном направлении, как при обычном обратном элементе. Этот цилиндр находится на вводе к водонагревателю и соединяет его с трубой, которая подводит холодную воду. С двух сторон на нем расположены соединения в виде резьбы.

А второй цилиндр имеет следующие характеристики:

• находится перпендикулярно основному;
• с внешней стороны оснащен заглушкой;
• оснащен маленьким отводным сливным дренажным патрубком.

Изнутри в маленьком цилиндре тоже имеется тарельчатый клапан, однако срабатывает он в противоположную большому цилиндру сторону.

Как работает конструкция

Предохранительный клапан нужно устанавливать на входе к водонагревателю и настроить на максимальное давление. В закрытом виде на чувствительный клапан будет действовать сразу же две силы:

• давление воды в нагревателе;
• пружина, препятствующая открытию предохранительного клапана.

При снижении силы давления воды, он открывается, и холодная вода попадает в водонагреватель. Когда давление выравнивается, устройство нужно закрыть, а вот вода из бака не выливается благодаря наличию обратного клапана при давлении воды.

При увеличении силы давления во время нагрева воды срабатывает защита маленького цилиндра, тогда лишняя вода убирается через боковой выход конструкции.

Если из предохранительного клапана начинает капать жидкость переживать из-за этого не стоит, страшного в этом ничего нет. Поставьте под клапан емкость или присоедините шланг к дренажному отверстию, затем опустите его в унитаз либо канализационное отверстие.

Чем грозит отсутствие предохранительного клапана

Итак, если элемент, который закрывает обратный поток подачи влаги в бак, отсутствует, то бойлер даже при наличии стабильного давления нормально работать уже не будет. При повышении температуры начинает увеличиваться давление воды, а вследствие этого оно рано или поздно превысит напор ее подачи. Поэтому горячая вода начнет сбрасываться в водопровод или на унитазный бачок, затем в водонагреватель будет поступать холодная вода, а нагревание будет продолжать идти, при этом будет впустую растрачена электроэнергия.

Также при отсутствии клапана может резко упасть давление воды водопровода, такое часто бывает по ночам, когда при ремонте отключается холодная вода. Таким образом, слив воды с водонагревателя может спровоцировать перегорание тэна.

Стоит сказать, что огромной ошибкой в данной ситуации является установка обратного клапана, ведь водонагреватель может сломаться или выйти из строя в любой момент. А если еще материал, из которого он сделан, не слишком прочен, то при обычном открытии водопроводного крана давление бака упадет, точка кипения воды установится на уровне ста градусов, а это спровоцирует поток пара, который может привести не только к повреждению бака водонагревателя, но и к большому взрыву.

Поэтому если вы собираетесь установить предохранительный клапан, учтите следующее:

• при сбрасывании остатков воды при нагреве следует удерживать параметры зоны нормального ее давления;
• старайтесь не допустить обратного оттока жидкости из бойлера;
• обязательно сглаживайте гидроудары, а также скачки давления водопровода.

Как установить предохранительный клапан самому

Чаще всего современные бойлеры еще при производстве для самостоятельной установки укомплектованы полной защитной системой, включая тот же предохранительный клапан. Но если этот аксессуар отсутствует в комплекте, то не забудьте обязательно его докупить. Установку клапана можно осуществить самостоятельно, так и с помощью специалиста.

Чтобы установить защиту самостоятельно, помните, что клапан должен располагаться прямо под баком за отсекающим краном при входе холодной воды в бойлер. Перед тем как приступить к самой установке, проведите такие подготовительные работы:

• очистите бак водонагревателя от воды;
• перекройте основой доступ к воде;
• отключите бойлер от электричества.

Монтаж производится с учетом того, куда направлен входящий поток воды, это направление на самом элементе указано при помощи стрелки. Не забудьте уплотнить резьбу фум лентой, если хотите, чтобы стыковочные соединения были плотно закрыты.

Возможные проблемы с клапаном и пути их решения

В тех случаях, когда элементы начинают работать не так, как нужно, следует как можно раньше выявить причину некорректной работы. Проверьте все части бойлера, поскольку любой из них мог сломаться. Наиболее подверженные поломкам элементы водонагревателя – это:

• предохранительные клапаны;
• термостаты;
• нагревательные элементы.

Все эти вещи тесно связаны друг с другом, поэтому если у одного из них появились проблемы в работе, это со временем отразится и на прочих элементах. Если вы заметили, что с бойлером что-то не так, но при этом он продолжает работать, не закрывайте глаза на это, а примите все меры, чтобы выяснить, что послужило причиной некорректной работы аппарата.

Обратные клапаны не очень дорогие, поэтому, если вы не имеете достаточных навыков, чтобы отремонтировать старый клапан, лучше купите новый. Перед покупкой следует узнать модель прибора или же его рабочее давление. Все это можно прочесть в инструкции к бойлеру или же на его корпусе.

Водонагреватели и их защитные клапаны приходят в негодность в силу разных причин:

• забивание грязью и накипью – чтобы не допустить этого, аппарат следует оснастить фильтрами подающей трубы;
• слишком высокое давление холодной воды, вследствие чего случается протекание клапана, даже если он был корректно установлен строго по инструкции. С этим поможет справиться редуктор, подходящий под ту или иную модель бойлера и его характеристики.

Предохранительные обратные элементы для бойлеров могут быть изношены при эксплуатации в течение определенного времени и потерять со временем свои первоначальные рабочие свойства. Также некорректная работа может быть объяснена заводским браком изделия.

Желательно регулярно менять старые клапаны на новые, чтобы потом не появились проблемы с самим водонагревателем из-за старого или сломанного клапана. Ведь приобрести новый клапан обойдется гораздо дешевле, нежели новый бойлер.

Естественно, многие пользователи при покупке бойлера считают, что установка предохранительного элемента не нужна и полагают, что на этом можно сэкономить, но этого делать настоятельно не рекомендуем, поскольку работа бойлера связана с повышенными рисками, а данная деталь способна обеспечить дополнительную безопасность для его владельцев.

Если вы устанавливаете аксессуар самостоятельно, обязательно проверьте его рабочие параметры, мощность и максимальный уровень рабочего давления. Ни в коем случае не устанавливайте элементы, которые не соответствуют параметрам вашего бойлера или же отличаются по резьбе с местом монтажа.

Когда вы не уверены в своих силах или не имеете соответствующего опыта, то лучше доверьте монтажные хлопоты специалистам своего дела, которые все установят согласно инструкции и технике безопасности. Так вы будете уверены в том, что устройство поставлено корректно и не будете переживать о своей безопасности при каждом нагреве воды.

Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан  не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

• неправильная настройка клапана;
• чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Предохранительный клапан для бойлера — принцип работы, виды, выбор и установка

Здесь вы узнаете:

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования, при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку  ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Можно ли ставить другие клапаны

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как установить клапан

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Регулировка клапана для бойлера

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

• Произведите полный монтаж, подключение и заполнение водонагревателя.
• Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
• Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
• Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
• Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Предохранительный клапан для бойлера — принцип работы, виды, выбор и установка

Установка

Самостоятельная установка устройства, как правило, не вызывает сложностей. Перед тем, как приступить к монтажу, необходимо отключить водогрейное оборудование от электрической сети и слить всю воду из бака, после чего выполнить установку, придерживаясь следующих несложных рекомендаций:

• предохранительный элемент устанавливается на вход холодного водоснабжения в бойлер;
• при установке необходимо применять уплотнительную ФУМ-ленту или традиционную паклю;
• второй стороной предохранитель подсоединяется на систему холодного водоснабжения;
• при наличии в водопроводной системе перепадов давления, перед клапаном устанавливается редуктор.

Схема установки клапана

Для соединения дренажного патрубка с канализационной системой используется гибкий и прозрачный шланг. Следует отметить, что иногда специальный предохранительный клапан заменяется подрывным устройством, предназначенным для сброса жидкости в аварийном режиме.

Несмотря на схожесть функций, принцип работы таких устройств заметно отличается, поэтому рассчитывать на корректную работу такого устройства не стоит.

Запрещено монтировать устройства запорного типа на участке от входа в водогрейное оборудование до предохранительного клапана, а также удалять защитный элемент более чем на два метра от бойлерного бака.

Установка

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

• Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
• При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
• Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой. Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

• пруженные устройства;
• рычажные устройства;
• магнитно-пружинные;
• рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

• пруженные устройства;
• рычажные устройства;
• магнитно-пружинные;
• рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере. Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее.

Почему важно наличие обратного и предохранительного клапана

При продаже водонагревателей предохранительный клапан уже установлен, поскольку является обязательным компонентом. Тем не менее, перенос водонагревателя на другую стену может сопровождаться утерей детали.

Избегайте мастеров, которые при переносе водонагревателя вместо предохранителей могут врезать обратный клапан.

Неправильная обвязка бойлера может стать угрозой не только для здоровья, но и для жизни людей. Это связано с тем, что при нагреве воды термодинамическое действие часто выходит из-под контроля, делая из бойлера взрывное устройство. Внутри бака скапливается давление и большое количество пара, что приводит к взрыву.

Предохранительный клапан в такой же ситуации работает совсем по-другому: при достижении критической температуры и давления пружина в цилиндре сжимается и жидкость с паром выходят наружу. Это быстро приводит к нормализации давления в системе. Установка предохранительного элемента на водонагреватель – обязательное требование!

Ни в коем случае не занимайтесь установкой и подключением бойлера своими руками, вызывайте сантехника, который быстро и надежно произведет все нужные действия.

Советы по выбору модели

Мы уже упоминали о том, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам нужно будет озадачиться поиском и установкой этого элемента случае:

• утери;
• износа или поломки элемента.

Как правильно подобрать элемент? Сделать это можно у поставщиков водонагревателей по номеру модели. Обратите внимание на совет! Покупать клапан с маленьким или, наоборот, большим значением предельно допустимого значения не следует! Например, в первом случае будет возникать постоянная течь на бойлере или из бака, а во втором случае – есть вероятность, что клапан не будет корректно функционировать при возникновении аварийного давления.

Резьба на элементе должна четко совпадать с монтажными штуцерами. Учтите, что для формирования плотного соединения дополнительно понадобится льняная нить и резиновая прокладка.

Инструкция по обвязке

Обвязка бойлера включает обязательную установку предохранительного клапана. Для подводки ХВС понадобится ПВХ труба и непосредственно сам элемент. Тем не менее, оптимальным считается вариант подключения с использованием американки, сливного крана и тройника.

Латунный тройник

Не стоит экономить на таком дешевом элементе, который обеспечивает безопасность. Предохранительный клапан продлевает срок службы водонагревателя, выполняя защитную функцию, а его эксплуатация без этого устройства категорически запрещена нормативными документами.

Ремонт клапана водонагревателя:

	газ запорный клапан купить латунь Газовый шаровой кран на Amazon Ресурс: Аварийные действия для протекающего водонагревателя Как установить газовый водонагреватель Меры предосторожности для водонагревателя
	Мяч клапан выключен, когда ручка перпендикулярна поперек газопровод или водопровод Все шаровые краны одинаковые То же самое для газопровода и водопровода. Для включения или выключения требуется 1/4 оборота. Если ручка перпендикулярна линии, значит клапан не работает. Купить: / вода 3/4 «шаровой кран на Amazon латунь шаровой кран купить: / газ газ шаровой кран
	Сливной клапан Используйте колпачок шланга для решения проблемы слива Клапан Как устранить неисправности и заменить сливной клапанКупить: Купить запасной латунный сливной клапан на Amazon Латунные колпачки на Amazon
	Заменить слив водонагревателя клапан с шаровым краном Более легкая промывка и очистка Полное открытое положение позволяет вставить 1/4 «инструмент для промывки медных труб. 4 «шаровой кран на Amazon Brass шаровой кран Купить: запчасти сделать этот сливной клапан диэлектрик ниппели на Amazon 3/4 «шаровой кран на Amazon 3/4″ труба на 3/4 «садовый шланг
	пластик Ополаскиватель бака Работает с шаровым краном, показанным вышеКупить: Ополаскиватель бака на Amazon Ресурс: Как заменить сливной клапан шаровым краном
	Делать флеш инструмент Работает с шаровым краном 36-дюймовая алюминиевая или пластиковая трубка соединяется с садовым шлангом. Снимите сливной клапан, чтобы вставить инструмент — или — установите шаровой клапан полного потока показано выше Трубка вставляется через отверстие шарового крана. Изготовление инструмента с использованием 3/8 «гибкой медной трубы скобяные изделия Хомут для шланга на скобе
	Sharkbite шаровой кран для линии подачи воды pex Горячий или холодный монтаж Push-фитинг… вставить трубу в фитинг Pex Полибутиленовая труба популярна для некоторых установок, потому что это быстро и легко, надежно, не слишком уязвимо для низких температур, можно переоборудовать в старую конструкцию с минимальными усилиями, можно очень быстро устанавливается в новом доме и стоит Купить: Шаровой кран Sharkbite на Amazon Sharkbite подключение водонагревателя
	Anti-сифон клапан / крепление к наружному патрубку Установить на каждый наружный патрубок.Затем присоедините садовый шланг к клапану. Предотвращение попадания воды в дом из наружного шланга. Каждый раз, когда вода включается в доме, давление течет вода может подвести воду в водопроводную трубу из садового шланга Никогда не оставлять конец шланга в бассейне, пруду или луже воды Купить: Антисифон клапан на Амазоне
TP клапан / температура-давление клапан механический 2 в 1 защита от избыточного давления и чрезмерного температура.Клапан TP будет выпускать воду, когда условия превышают номинальное значение клапана TP, в результате чего холодная вода попадает в бак. Это снижает как давление, так и температура. Клапан TP автоматически закрывается при аварии условия закончились. Поднимите и осторожно опустите ТР клапан один раз в год. Жилые водонагреватели проходят испытания под давлением до 300 фунтов на квадрат дюйм (PSI) и имеют рабочее давление 150 фунтов на квадратный дюйм. Клапан T & P откроется, когда давление внутри бака превысит 150 фунтов на квадратный дюйм, позволяя давлению безопасно сбросить давление. Клапан T & P откроется если температура воды в верхней части бака достигает 170F в зависимости от водонагревателя, и рейтинг клапана TP.Коммерческие обогреватели могут быть оценены выше температуры и давления, чем типичные бытовые обогреватели. Клапан TP должен быть рассчитан на большее количество BTU, чем рейтинг бака, чтобы выпуск температура и давление могут опережать способность бака нагревать воду. Купить: TP клапаны: Замена Клапаны TP на Amazon Тефлон лента на Amazon Ресурс: Как устранить неполадки и заменить TP клапан TP клапан код
давление датчик на сливном клапане / и сравнить с наружным патрубком / Причины, по которым: 1) Проблема с низким давление воды Используйте манометр на сливном клапане и отведите кран под давлением к давлению бака и домашнему давлению.Это будет укажите, есть ли проблема с давлением до водонагревателя, у водонагревателя или после. вода давление не может превышать 80 фунтов на квадратный дюйм (обычно 50-60 фунтов на квадратный дюйм). Высокое давление может привести к утечке воды из TP. Ресурс: 5 шагов для определения низкого давления горячей воды ТП клапана утечки горячей воды 2) Давление свыше 80 фунтов / кв. Дюйм может повредить водонагреватель / трубы / сантехнику / насосы и т. Д. Может также сократить срок службы сантехники и патронов крана. Может сократить срок службы водяного насоса и т. Д. 3) Высокое давление поступающей воды может вытолкнуть горячую воду бак быстро, поэтому кажется, что нагревателю не хватает Hot Решение для высокого давления: установите редукционный клапан вместе с расширительным баком. Купить: Вода манометры Ваттный контрольный датчик давления воды, 276х400 контрольный манометр оставлен на месте на день, и отмечает максимальное давление, чтобы пользователь мог определить, есть ли скачки давления, которые из-за утечки воды из клапана TP или других возможных проблем Покупка: Давление датчики на Амазонке Температура манометр
Постоянный манометр	устанавливать перманентный давление датчик на холоду водопровод Давление свыше 80 пси может повредить бак и сократить срок службы сантехники 1/4 «железная трубная резьбаКупить: Давление манометры на Амазоне Температура-давление Датчик Датчик температуры на Амазонке
Манометр постоянный	давление манометр для трубы Pex Давление свыше 80 пси может повредить бак и сократить срок службы сантехники. Покупка: Давление манометры на Амазоне манометр Sharkbite на Амазоне
	Температура Датчик Постоянно устанавливается на горячей трубе, выходящей из водонагревателя. Температура выше 135 может обжечь и обжечь кожу. Более высокие температуры представляют больший риск. scald chart .jpg Рекомендуемая температура для использования .jpg 140 используется для уничтожения бактерий, большинство бытовых водонагревателей термостаты имеют диапазон высоких температур 150, в то время как коммерческие резервуары могут поставьте 180. Пожилые и очень молодые, или люди с потерей чувствительности в конечностях может не реагировать на опасность до травмы. Температура повышает давление: FYI: для замкнутой системы: Вода ограничивается резервуаром или системой трубопроводов, когда подвергается повышение температуры на 10F (увеличение с 75 до 85), увеличение давление от 50 фунтов на квадратный дюйм до 250 фунтов на квадратный дюйм… Нормальная система без обратных клапанов и т.д.: вода расширяется примерно на 2% по объему при температуре 100F рост (с 40F до 140F) Покупка: Зим Датчик температуры Датчик температуры для котла Pocket термометр
Уменьшить давление с расширительный бак Давление более 80 фунтов на квадратный дюйм может повредить водонагреватель и трубы с течением времени. Максимально допустимое рабочее давление 150 фунтов / кв. Дюйм на водонагреватель для жилых помещений, но давление воды увеличивается при нагревании. Установите расширительный бак в любом месте линия холодной воды, между любой проверкой клапан или редукционный клапан и водонагреватель Горячая вода будет расширяться обратно в водопровод, а затем расширяться бак, предотвращающий долговременное повреждение труб, арматуры и водонагревателя Закрытая система: вода ограничивается резервуаром или системой трубопроводов, когда подвергается повышение температуры на 10F (увеличение с 75 до 85), увеличение давление от 50 фунтов на квадратный дюйм до 250 фунтов на квадратный дюйм. Нормальная система без обратных клапанов и т. д. Вода расширяется примерно на 2% в объеме для повышения температуры 100F (от 40F до 140F)…. 40 галлон водонагреватель, вода нагревается до его настройки термостата будет в конечном итоге расширяется до около 40,53 галлона. Купить: Расширение баки на AmazonResource: установка расширительного бачка pdf Закрытая система / pdf
	давление редукционный клапан Высокое давление свыше 80 фунтов / кв. дюйм может привести к повреждению водонагреватель и сантехника Установите расширительный бак и / или редукционный клапан Редукционный клапан установлен на линии подачи холодной воды в регулировать и стабилизировать давление потока FYI: для замкнутой системы: вода ограничена резервуаром для хранения или трубопроводом система, когда подвергается повышению температуры на 10F (увеличение от 75 до 85), увеличивает давление с 50 фунтов на квадратный дюйм до 250 фунтов на квадратный дюйм… Нормальный система без обратных клапанов и т. д. Вода расширяется примерно на 2% объем для повышения температуры 100F (с 40F до 140F) Купить: Давление Редукционные клапаны Давление регулирующие клапаны на Amazon Ресурс: Вт редукционные клапаны / pdf
Измерение давления воды с течением времени Для люди, желающие узнать о скачках давления воды с течением времени, регистратор давления может быть использован. Это может быть полезно, если водонагреватель или сантехника часто выходят из строя из-за высокого давления воды. Всегда сначала проверяйте очевидное: — Смягчитель воды может истощить стержень анода, что приведет к коррозии бака и ранняя кончина обогревателя. -Токовая коррозия, когда электрические элементы заземлены на воду трубы, которые подключаются к водонагревателю, вызывают неисправность водонагревателя. -Проверьте с соседями, если они имеют аналогичные неисправности в водопроводной сети из-за подозревается высокое давление воды. -Проверить для закрытой системы, где в доме есть обратный клапан или другие ограничивающие клапан, установленный на линии подачи воды, вызывает чрезмерное количество воды давление, когда бак нагревает воду.Горячая вода расширяется при нагревании. Там почти не сжимается водой, поэтому давление возвращается в воду линий. Обычно давление от нагрева воды отводится обратно в магистральная линия на улице или обратно в напорный бак на колодец. Обратный клапан или односторонний клапан, такой как редукционный клапан, вызвал замкнутую систему, требующую расширительного бачка. Купить: Вода регистратор давления Давление Регистраторы Давление и температурный регистратор Ресурсы: Читать о закрытой системе Анодные стержни
Вероятно несуществующий продукт	Давление клапан повышения низкого давления менее 20-30 фунтов на кв. дюйм вызвать сантехнику проблемы. Безрезервуарный водонагреватель может не включиться В доме может не работать водопровод на верхних этажах. Ресурс: Как увеличить давление с помощью давления редукционный клапан
Бытовая Счетчик воды А Основной счетчик воды утвержден поставщиком воды и подключен непосредственно от водопровода, расположенного как можно ближе к граница названия свойств. Только утвержденным подрядчикам разрешено устанавливать бытовой счетчик воды который измеряет использование от поставщика Однако, вы можете установить счетчик воды на наружный шланг или другое место в линию, или портативный на ваше водоснабжение без получения разрешения от поставщика воды. Это может помочь вам при выставлении счета на аренду жилья или проверить правильность основного счетчика воды Купить: Счетчик воды с цифровым выходом Вода счетчики на Амазонке Ресурс: Установки счетчиков воды
	Основной Бытовой отсечной клапан Открыть счетчик. Копать в почве на дом сторона метра. Поверните клапан на 1/4 оборота, чтобы ручка была перпендикулярна поперек линии. Используйте водяной ключ или канальные замки и т. Д. Аварийные действия для отключения протекающей воды Протекающий водонагревательКупить воду ключ на Амазонке Вода ключи на Амазоне
	Ворота клапан или шаровой кран / Отключен Установлен на холодной стороне воды Типоразмер 3/4 « Устанавливается на стороне холодной воды. Откройте горячий кран и дайте поработать несколько минут. тогда почувствуй обе трубы сверху водонагреватель. Холодная сторона будет чувствовать себя прохладнее. Ресурс: Как спаять трубу Купить: 3/4 «шаровой кран на Amazon Brass шаровой кран магазин Amazon — Промышленная и научная
автоматическая запорный клапан водонагревателя Автоматически отключает воду в случае утечки воды. Установить детектор в сливной поддон водонагревателя. Подключить трансформатор к розетке 120 В . Купить: Отключение водонагревателя на Amazon Floodsafe отключение воды детекторы на Amazon Ресурс: Onsite Pro FS1NPT ручная Вт автоматическая запорный вентиль распродажа лист Вт Автоматического отключения клапана с ручным управлением
	противоток Предохранительный клапан Не используется на водонагревателях, но может быть частью бытовой сантехники обратного потока Предохранитель необходим для подключения оросительной системы или спринклера Система бытовых водопроводов.Это предотвращает использование воды в помещении от отвод воды из спринклерных труб обратно в бытовую воду трубы. Плавание бассейн или открытые пруды: если в бассейне, пруду или луже оставлен водяной шланг воды, то использование воды внутри дома может вытянуть воду из пруда обратно водяной шланг и в домашние водопроводные трубы. Установить обратный поток превентор
	Обратное давление предохранительный клапан Сбрасывает давление, когда устройство отопление, на водопроводных системах, где Обратный клапан требуется на линии подачи холодной воды.Быть надетым сток на открытой площадке. Покупка: Назад предохранительные клапаны на Amazon
	Поворотный обратный клапан Односторонний клапан: позволяет воде проходить один направление, но не другое направление Почему это важно? Контур системы рециркуляции может втягивать холодную воду в горячую трубу, вызывая холодные вспышки во время душа. Плохой поворотный обратный клапан может вызвать кроссовер: Кроссовер Плавательный бассейн или открытые пруды: если в бассейне, пруду или луже оставлен водяной шланг воды, то использование воды в доме может вытянуть эту воду обратно водяной шланг и в домашние водопроводные трубы.Установите обратный клапан, показанный на рисунке выше. Установите обратный клапан этого типа в горизонтальное положение. Купить: Акула обратный клапан Swing обратный клапан на Амазоне Установить поворотный обратный клапан
	Проверьте клапан для поддона насоса Не используется для водонагревателя односторонний поток. Останавливает поток воды в другом направлении. Обратный клапан этого типа установлен на дренажной линии поддонного насоса, поэтому вода не возвращается в отстойник Клапан этого типа не рассчитан на бытовые водопроводы и сломается ослабить и вызвать массовую утечку воды. Используйте указанный выше обратный клапан для бытовых труб. Купить: Купить обратный клапан на Amazon 2 «обратный клапан сварки ПВХ растворителем
	рециркуляция перепускной клапан Каждая рециркуляционная система имеет односторонний перепускной клапан Клапан входит в состав системы рециркуляции Разберите и очистите белым уксусом Купить: Запасной перепускной клапан Ресурс: Система рециркуляции водонагревателей + устранение неполадок Насос с рециркуляцией шума: Установите вентиляционное отверстие для предотвращения попадания воздуха в рабочее колесо насоса Разберите и очистите трубы и насос с белым уксусом
Воздух вентиляция / устранение воздуха накопление в линии воды Добавить вентиляционное отверстие в верхнюю точку на водопровод При высоких температурах газы выделяются из воды… релиз растворенный газ может создавать воздушные карманы и воздушные пробки в системах водоснабжения. Вспышки воздуха или газа при открытии крана горячей воды могут быть объясняется выбросом растворенных в воде газов. Устранить удары труб, вызванные воздухом внутри линии. Часто встречается в системах рециркуляции, поэтому насос работает дольше, работает тише Air в водонагревателе … Вы можете позаботиться о воздухе или газе, который образуется в нагреватель, когда нагреватель не используется в течение нескольких недель за счет добавления вентиляционного отверстия на вершине. Это делается путем установки буквы «Т» в горячей розетке, чтобы боковой порт на «Т» обращен вбок. Сейчас возьмите свою горячую воду в дом из бокового порта. На верхнем отверстии опустите втулку, чтобы вы могли установить вентиляционное отверстие. При использовании жесткой воды вентиляционное отверстие будет периодически перекрываться: очищать белым уксус Требуется с солнечной установкой Купить: Воздух вентиляционный / Вентиляционное отверстие Ресурс: Вентиляционное отверстие .pdf
	Spirovent намного дороже, но предназначен для удаления воздух из относительно быстрый поток, в то время как стандартный воздухоотводчик показан выше нет. Купить: Спировент Ресурс: Спировент pdf
	Смесительный клапан Разные температуры для разных части дома Очень горячая вода для прачечной, обычная Горячая вода для отдыха в доме Вращайте ручку, чтобы выбрать температуру Требуются отдельные водопроводные линии для каждой области дома Ресурс: Как экономить горячую воду с помощью смесительного клапана Установка pdf Купить: от мои партнерские ссылки: Комплект смесительных клапанов на Amazon Вода смесительные клапаны на Амазоне
	вакуум предохранительный клапан Вакуумный предохранительный клапан открывается, когда перепады давления Воздух поступает в линию для предотвращения разрушения бака. Требуется при установке солнечного водонагревателя и марафона из полибутилена. бак Купить: Купить вакуумный предохранительный клапан на Amazon
	Марафон Вакуумный рельеф клапан марафонского бака неметаллический, и может быть подвержен падению давление в условиях, когда стальная емкость не пострадает Ресурс: Обзор марафонского водонагревателя Перечень запчастей Rheem Marathon Устранение неисправностей марафона / pdf
«Гидравлический удар — разрушительные силы, удары» шумы и вибрация в трубопроводной системе, когда вода, протекающая по трубопроводу, останавливается резко. Когда возникает гидравлический удар, волна сильного давления возвращается через систему трубопроводов, пока не достигнет некоторого облегчения. Затем ударная волна поднимется вперед и назад между точкой рельеф и точка остановки, пока разрушительная энергия рассеивается в трубопроводной системе. Пример: медная труба 1/2 with с расходом 5 галлонов в минуту (7,2 фута / с) — внезапный останов. Повышение давления примерно на 412 фунтов на квадратный дюйм Пример: медная труба 3/4 дюйма с расходом 5 галлонов в минуту (3,3 фута / с) — внезапная остановка. Повышение давления примерно на 188 фунтов на квадратный дюйм Ресурс Подробнее о гидравлическом ударе

.

Как установить два водонагревателя

Изображение большего размера Изображение большего размера с более подробной сантехникой Косвенный Нагреватель и котел … На рис. 1 показан обзор работы котла и косвенного отопителя. Цель: отопление дома плюс горячая вода. котел перегревает горячую воду с использованием газа или масла со скоростью 150 000-300 000 + БТЕ в час, создавая диапазон температур, который может достичь почти кипящей воды 200F (смертельная температура для человека, бактерии, омары и т. д.). «Водонагреватель — это устройство для подачи горячей воды для бытового или коммерческого использования, кроме отопления помещений .Максимальная температура воды на выходе для любого водонагревателя составляет 210F (98,5C). «Проектирование энергоэффективных коммерческих систем .pdf Котел выполняет две функции. 1) Нагреть жилое пространство, циркулируя 200 градусов воды в непрерывном цикле (контур котла) от котла, через ряд труб и радиаторов расположен в каждой комнате, и обратно в котел. 2) Подвести тепло питьевая (питьевая) вода путем циркуляции 200-градусной воды в петле от котла через теплообменник внутри косвенный нагреватель, и обратно в котел. При подключении к типичный котел, косвенный нагреватель может поставлять супер большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, технические характеристики системы, настройка термостата, температура холодная вода, размер косвенного нагревателя и т. д. Какой размер косвенного нагревателя необходим Есть различные типы непрямых водонагревателей, которые получают горячий вода из внешнего источника тепла …. например, геотермальная петля, солнечная система сбора на крыше, дровяная печь-котел и т. д. Многие конструкции не используют косвенный нагреватель, а вместо этого циркулируют питьевую воду через источник тепла, а затем прямо обратно в обычный водонагреватель или резервуар. Уход должны быть приняты, чтобы не превышать пределы бака. Некоторые Модели резервуара для хранения Marathon имеют рейтинг 170F. Солнечные резервуары обычно рассчитан на температуру воды 180 градусов. Какой-то водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели имеют рейтинг 180 + F (необходимо проверить спецификацию), пока обычный жилой танки единообразно оценены 150, когда новый.Более высокие температуры повредят танк по ослабление целостности входных и выходных сварных швов и т. д. Для предотвращения повреждений, водонагреватели для жилых помещений должны иметь правильную оценку Клапан TP, который выпускает воду в 170F. Старые баки с ржавчиной было бы небезопасно при высоких температурах и более вероятно разорваться Бурно. Ресурс: Клапан TP, код Для любой системы необходим косвенный водонагреватель. который не циркулирует чистой питьевой водой, для пример солнечная система сбора на крыше, которая использует гликоль (смертельный антифриз) в контуре циркуляции для предотвращения замерзания.Ресурс Читайте о гликолевых водонагревателях Гликоль, свинец и другие химические вещества никогда не могут быть введены в питьевую воду питьевое водоснабжение. Питьевая вода не может проходить через любые трубы, которые используются или использовались для котел из-за химические вещества (хроматы, уплотнение котла и т. д.), обнаруженные в котельной системе, и из-за опасно высоких температур и давлений котла вода. Использование косвенный нагреватель гарантирует, что питьевая вода и вода из Котел остается отдельным. Если теплообменник расположен внутри косвенный нагреватель ломает или развивает трещину, косвенный нагреватель должен быть заменены. Косвенный Нагреватель подает питьевую (питьевую) воду домой. Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от котла. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя падает ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник, и обратно в котел в непрерывном цикле. Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например, 120F, циркуляционный насос выключается, а вода останавливается двигаясь через теплообменник, пока термостат снова не нагреется. Зачем использовать косвенный резервуар с теплообменником для подачи горячей воды в дом? 1) Питьевая горячая вода должна быть безопасной для питья и не должна смешиваться с горячая вода используется в котельной системе. Котел представляет собой закрытую систему, которая рециркулирует ту же воду, в то время как питьевая вода должна быть введена свежей с каждой ничьей. 2) Супер горячая вода из котла не допускается в бытовую воду трубы, в которых давление может превышать номинальное значение трубы и температуры может превышать рейтинг резервуара или превышать жилой стандарт безопасности для Ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. типичный температура душа в ванне составляет 104F и редко намного выше. типичный настройка термостата на косвенном нагревателе может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на клапане душа для достижения 104F температура. Каждый продукт руководство для бытовых водонагревателей рекомендую 120 настроек термостата. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Преимущества смесительного клапана Контур котла — это «закрытая система» и должны иметь гарантии для минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, которые содержат перегретую горячую воду.Котел ДОЛЖЕН быть установленным, обслуживаемым и др из-за высокого давления и температуры от котла … Не сделай сам бытовой проект. Ресурс Схема труб для 3 котлов Типовая Руководство по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по установке / обслуживанию котла Установка / обслуживание коммерческого котла Какой необходим косвенный нагреватель Котел косвенные — это действительно «бесконечный запас горячей воды»… способен поставляя 400+ галлонов горячего при непрерывном розыгрыше, прежде чем стать слишком крутым в использовать.

Увеличить картинку Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство нуждается в газе нагреватель больше, чем 50 галлонов, следует обратить внимание на покупку двух нагревателей, или рассмотрим конденсационный нагреватель. Polaris относится к классу воды нагреватели, называемые «конденсацией» из-за количества тепла, возвращаемого из дымоход и полученный в результате конденсированный кислый водяной пар, который должен быть направленным в сток в полу. Polaris нагреватель … … ультранизкий nox, вентилируемый водонагреватель Polaris с 100 000–1 000 000 БТЕ в час горелки и 444 резервуара из нержавеющей стали и тепла Обменник, не требует анодного стержня и поставляется в размере 34 и 50 галлонов. Цель: поставлять большое количество питьевой воды с вторичной водой Назначение отопления дома. Polaris использовался много лет. Это не новое введение. у Polaris выше КПД (80%) по сравнению с обычным атмосферным или вентилируемым нагревателем (60%) КПД). Эффективность комбинированная тепловая эффективность и стоимость в режиме ожидания нагревателя, включая любой электричество необходимо для воздуходувки, заслонки дымохода и т. д., но не учитывает цена покупки, долговечность, обслуживание, ремонт, стоимость монтажа, изменения дома и т. д., а также не учитывать ущерб окружающей среде домохозяйства с высоким потреблением. Полярис 50 галлонов от 100 000 до 199 000 БТЕ в час размером примерно с обычный водонагреватель (22 «диаметр), но может поставить больше горячей воды, чем 40000 БТЕ водонагревателей. Например, 50 10000 БТЕ галлонов Polaris поставляет примерно 100 галлонов в первый час … Это означает, что он доставит 100 галлонов горячей воды за один проход до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры настройка подачи холодной воды и термостата). 50 галлонов 199 000 БТЕ Polaris может доставить около 170 галлонов в первый час. Контраст с обычным 40-галлонным нагревателем бака с доставкой в ​​первый час оцените пригодную для употребления горячую воду на 60 галлонов, с восстановлением 40-50 галлонов в час в час. компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, более дорогой ремонт, больший газопровод и расход газа, более сложная установка (прямая вентиляция), необходимость чистая электрическая мощность и выделенная цепь на 120 вольт, плюс защита от перенапряжения для защиты сложных электронных регуляторы подвержены скачкам напряжения и т. д. Конденсаторный обогреватель Polaris использует воздуходувка для всасывания воздуха в горелку в нижней части водонагревателя через впускную трубу с улицы. Поставка природного газа или пропана газ смешивается с воздухом внутри горелки, расположенной в нижней части водяного бака.После сжигания топлива воздуходувка выталкивает горячий побочный продукт сгорания. через спиральный теплообменник, расположенный внутри бака перед выталкиванием выхлопных газов побочный продукт из бака и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше. Вентиляционная труба типичная 2-3 «ПВХ, как указано в руководстве. Полярис нагреватель может быть встроенный вспомогательный накопительный нагреватель или встроенный воздух погрузчик для отопления всего дома … или использованный отдельно для доставки питьевая горячая вода большого объема. Ресурсы: Обзор Водонагреватель Polaris и изображения Конденсатный нагреватель Vertex не может справиться с душем с высоким расходом Эффективность: конденсационные нагреватели циркулируют горячую воду через спиральный теплообменник, повышение тепловой эффективности. Polaris имеет тепловой КПД 94-96%. Тепловой КПД — это процент тепла от горелки, который передается в вода … добавить тепловую эффективность с расчетными потерями в режиме ожидания = общая эффективность. Polaris имеет общую эффективность около 81%. Эффективность обычного атмосферного бытового газового водонагревателя составляет около 60%. Помните, EF рейтинг обогревателя не является эффективностью … это формула для расчета эффективности, которая вычитает процент бака объем … с меньшими резервуарами, имеющими меньший объем, и немного выше эффективность. Токсичный побочные продукты. По федеральному стандарту любой водонагреватель с 100 000 БТЕ должен быть ультра низким nox. Polaris с горелкой от 100 000 до 199 000 БТЕ является ультранизким NOX … выпуская 20 частей на миллион (частей на миллион) NOx.Контраст с типичным резидентным обогревателем с ультранизким выбросом NOX на 40 000 БТЕ, который выпускает 14 стр / мин Типичный резидентный газ на 40 000 БТЕ водонагреватель (если не рассчитан на низкий уровень NOX) около 54 промилле.

Разное
