Установка теплых полов в квартире – Как сделать теплый пол в квартире своими руками? Инструкция с фото

Как получить разрешение на теплый водяной или электрический теплый пол

Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.

Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей. Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом. Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

Разрешение на электрический теплый пол

Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.

В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.

Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Разрешение на водяной теплый пол

h3_2

Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.

Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором говорится о прямом запрете устройства полов от общедомовых систем горячего водоснабжения либо отопления. Но данный пункт есть не во всех региональных документах. Таким образом, чтобы получить разрешение, необходимо будет провести экспертизу, и, в том случае, если она выявит, что устройство теплого пола не приведет к нарушениям в работе коммуникаций дома, разрешение будет получено. Такой результат экспертизы возможен только при устройстве индивидуального отопления для теплого пола. Тем не менее, в новых домах, где разводка отопления поэтажная, а не привычные стояки, такое разрешение могут дать, при этом обязав подключить теплосчетчик. Кроме того, в некоторых регионах такая перепланировка позволена после проведения экспертизы, которая выявит, что это не вызовет нарушения работоспособности системы.

Если есть желание сделать водяные полы, имеются некоторые законные методы их устройства:

• В старых домах можно провести под полом в ванной трубу с теплой водой вместо полотенцесушителя. Такое действие можно ни с кем не согласовывать. Только следует позаботиться о хорошей гидроизоляции.
• Не запрещен водяной теплый пол на первых этажах здания, если он подключен к обратному стояку системы, где он соединяется с магистралью.
• Также возможен теплый пол, сделанный путем реконструкции имеющейся системы. Демонтируются радиаторы, а вместо них устанавливается контур под полом с равным расходом теплоносителя.
• Подключение без отключения имеющихся радиаторов возможно только в новостройках с поэтажным отоплением.

Согласование

Когда получено техническое заключение от энергонадзора или тепловых сетей о возможности изменения контура пола, делается проект, который потом согласовывается в жилинспекции. Для разработки проекта следует обратиться в проектную организацию, имеющую допуск СРО.

После устройства полов работу осмотреть невозможно, поэтому строители заполняют акты освидетельствования скрытых работ. Эти работники тоже должны иметь допуск СРО. Документы подписываются ими и представителями проектной организации. Оформленные акты заносятся в журнал производства работ.

Организация, делающая в квартире теплый пол, должна иметь лицензию. После проведения работ проводится испытание нагревательной работы системы. На основании результатов испытаний составляется соответствующий акт. Для водяного пола необходим акт гидравлических испытаний, для электрического – акт апробирования автоматики регулирования и защиты.

Общий список документов, которые должны быть на момент монтажа системы обогрева:

• Лицензия от строительной организации, выполняющей монтаж;
• Акт освидетельствования скрытых работ и исполнительной документации на установку нагревательных элементов;
• Экспертиза гидравлических испытаний;
• Экспертиза тепловых испытаний.

Список документов, необходимых для дальнейшей эксплуатации:

• Чертежи, а также акт о их соответствии выполненной работе;
• акт освидетельствования скрытых работ;
• акт теплового тестирования нагревательных устройств;
• акт индивидуального тестирования автоматики регулировки и защиты.

domotopim.ru

Водяной теплый пол в квартире своими руками: Инструкция по установке!

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

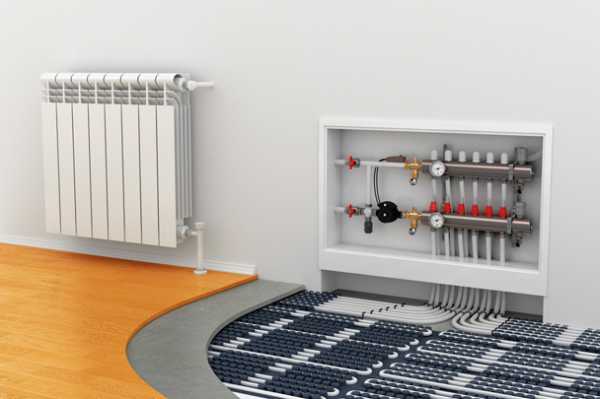

Подключение водяного теплого пола

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

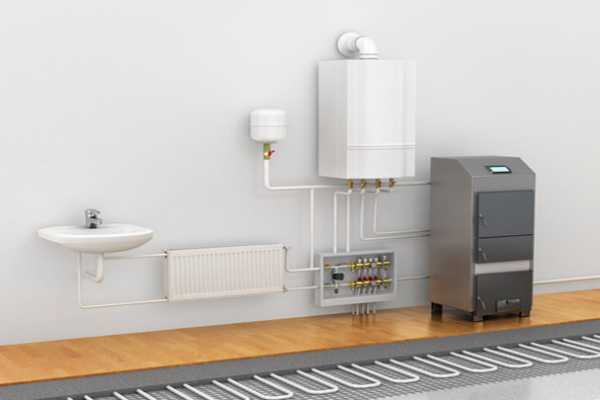

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео — водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

• -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
• -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
• -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
• -Медь. Идеальная теплоотдача, но высокая стоимость.
• -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

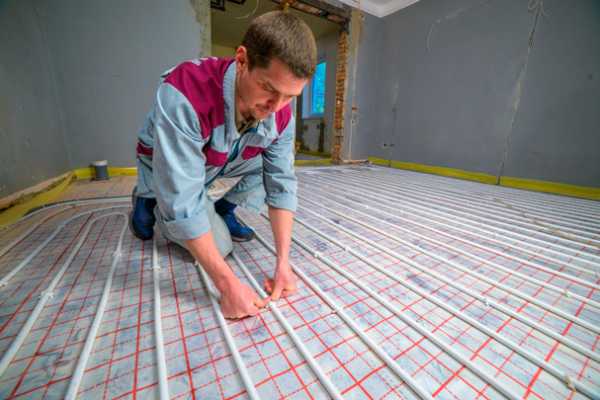

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

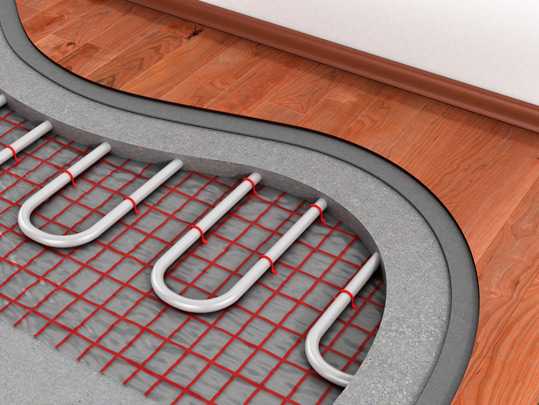

Укладка труб методом — змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

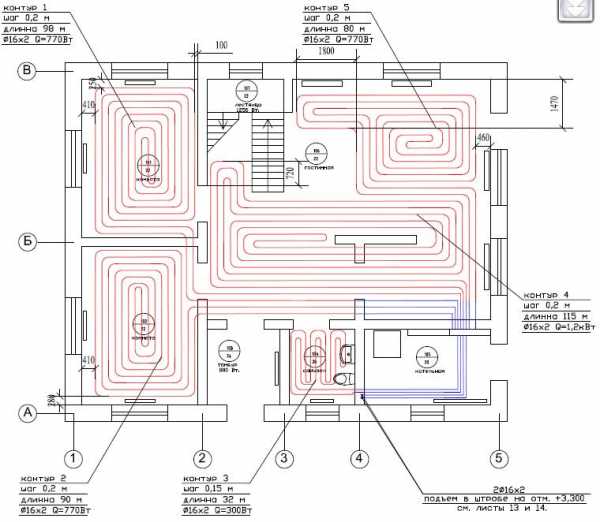

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

stroyvopros.net

Монтаж теплого пола в квартире своими руками (видео)

Зачастую монтаж теплого пола осуществляется в случае, когда не хватает мощности основной системы отопления для ощущения полного комфорта. Более того, теплые полы просто незаменимы в ванной комнате, в детской, на лоджии и на балконе. В квартире, где установлены теплые полы, не требуются ковры, и в ней навсегда забывается слово тапочки.

Устройство теплого пола.

Наиболее популярным способом утепления пола являются электрические системы, которые в зависимости от покрытия разделяются на 4 вида. Монтаж теплых полов разных видов имеет отличия.

Пленочный теплый пол

Устройство пленочного теплого пола.

Этот вид утепления используется в основном под ламинат. Сразу после завершения работ его можно начинать эксплуатировать. Монтаж системы теплый пол пленочного типа намного проще в сравнении с кабельными системами обогрева. Это обуславливается тем, что поперечная нарезка может быть произвольной, ширина полос фиксированная, а метод электрических коммутаций является параллельным.

В монтажный набор входит:

• нагревательная пленка;
• изоляционная мастика;
• соединительные провода;
• терморегулятор;
• подложка.

Вернуться к оглавлению

Прежде чем приступать к работам, необходимо дополнительно приобрести

• прозрачную клейкую ленту;
• полиэтиленовую пленку, которая будет выступать в качестве пароизолятора.

После того как все необходимое для работы имеется в наличии, можно приступать к укладке. Самостоятельный монтаж теплого пола пленочного типа делится на несколько этапов.

Этап I. Монтаж полиэтилена.

Установка теплого пола.

Изначально необходимо подготовить пол, его поверхность должна быть чистой, гладкой и ровной. Здесь нужно определиться, каким образом будет укладываться нагревательная пленка, так как полиэтилен стелится перпендикулярно ей. Когда пол имеет теплоизоляционный стационарный слой, полиэтилен монтируется непосредственно под нагревательной пленкой. Если в качестве теплоизоляции используется натуральная пробка, то полиэтилен помещается под пробку, то есть в самый низ.

Этап II. Нагревательная пленка: подготовительные работы.

Направление укладки нагревательной пленки определяется исходя из размеров комнаты. Иными словами, следует исключить пересечение пленки внахлест, более того, необогреваемая площадь должна иметь минимальные размеры. После того как вы определились с расположением, нагревательную пленку следует нарезать на полосы необходимой длины, для этого используется линия разреза. Затем необходимо сделать подготовку к коммутации.

Этап III. Подготовка углублений в местах соединений (электрических).

В некоторых местах пола необходимо сделать углубления, расположенные в области электрических соединений и подводящего кабеля нагревательной пленки. Это вызвано тем, что в этих местах конструкция утолщается, а физическое воздействие на электрические контакты в них в большинстве случаев пагубно сказываются на работе теплых полов.

Этап IV. Выемки для кабеля.

Схема укладки теплого пола.

Как и в предыдущем этапе, нужно сделать выемки для кабеля, чтобы предотвратить физическое воздействие на подводящие провода, которые будут помещаться в эти выемки.

Этап V. Настил полонагревательной пленки.

Установка пленки производится при помощи клейкой ленты, которая фиксирует ее. Монтаж нагревательной пленки производится во всем помещении, затем производится электрический монтаж.

Этап VI. Проверка работы.

После того как монтаж теплого пола полностью закончен, нужно проверить настил, то есть проверить готовность к эксплуатации. Первым делом следует осмотреть его визуально, здесь необходимо посмотреть соединения, места стыков и нахлестов. Затем система подключается к электропитанию и проверяется нагрев полос, таким образом проверяется работоспособность системы.

Этап VII. Гидроизоляция.

Здесь полиэтиленовую пленку следует расположить внахлест системы обогрева. Так пленка защищается от быстрого износа.

Этап VIII. Монтаж ламината.

Установка ламината производится в стандартном режиме, так как система теплых полов не влияет на принцип настила покрытия для пола.

Важно! Монтаж ламината нужно производить аккуратно, чтобы не повредить нагревательную пленку.

Вернуться к оглавлению

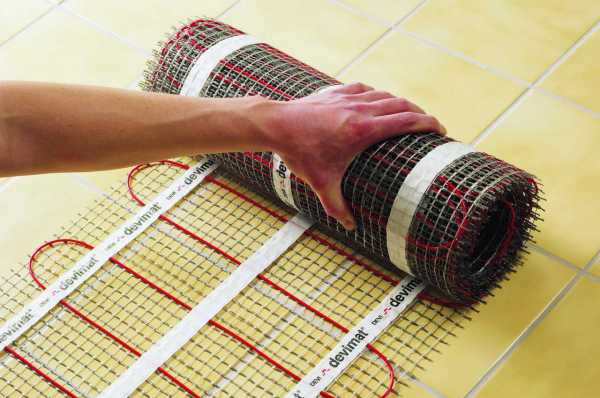

Монтаж системы теплый пол с нагревательными матами

Такая обогревательная система монтируется под плитку, установка производится поэтапно.

Установка системы теплый пол с нагревательными матами.

1. Проверка мата. Нужно ознакомиться с инструкцией и убедиться в соответствии размеров мата площади укладки. Не менее важным является определение совпадения рабочего сопротивления нагревательного мата с указанными в гарантийной книжке и на упаковке данными.
2. Определение места вывода проводов и места установки датчика. Важным этапом является определение месторасположения терморегулятора. Нужно подготовить специальные выемки в полу, которые необходимы для подвода проводов к терморегулятору. Распаячная коробка располагается в стене, следует предусмотреть место для датчика и проведения канала, имеющего диаметр 16 мм. В этом случае при необходимости будет иметься возможность замены датчика, причем быстро и легко.
3. Нанесение грунта. Пол грунтуется непосредственно перед укладкой матов. Для этого бетонный пол следует очистить от грязи и пыли. Грунтовать пол нужно для того, чтобы клей имел лучший контакт с бетонным основанием.
4. Монтаж датчика системы теплый пол. В подготовленное углубление в бетоне (канал) нужно поместить датчик. Располагают его на равном расстоянии от витков нагревательного кабеля. Пересечение датчика и нагревательного кабеля не допускается.
5. Размещение проводов и датчика. При укладке мата необходимо позаботиться о том, чтобы терморегулятор и датчик установки не были отдалены от соединительных проводов.
6. Фиксация матов. Разные маты имеют различное крепление. В основном мат крепится при помощи строительного раствора.
7. Разрезание мата: правила. Важно! Нагревательный кабель категорически нельзя укорачивать, удлинять и резать, разрезать можно только сетку.
8. Поворот и разворот мата. При установке мата появляется необходимость в развороте мата, при этом не стоит забывать о том, что расстояние между витками кабеля должно быть не менее 6 см. Если нужно сделать простой поворот, то сетка режется поперек с соблюдением 7-го пункта.
9. При возникновении препятствий. Все препятствия следует обходить, при этом расстояние для нагревательного кабеля должно составлять 5-6 см. Если обойти препятствие не получается, часть сетки удаляется, а кабель укладывают вдоль препятствия.
10. Монтаж кабеля, если затруднена укладка мата. Неудобная или неправильная геометрия помещения может привести к сложностям в укладке мата. В этом случае следует удалить сетку, а кабель уложить в произвольном порядке, расстояние между витками не менее 6 см. Помните: кабель запрещено гнуть!
11. Монтаж терморегулятора. Определенных правил по размещению терморегулятора не имеется. На данный момент достаточно популярны датчики, крепящиеся на стене в 1-2 м от уровня пола.
12. Проверка работоспособности системы теплый пол. После монтажа необходимо проверить следующее: нагревательный кабель не должен иметь перегибов и повреждений; экран не должен контактировать с нагревательным кабелем.
13. Подготовка к укладке плитки Плитку можно уложить как непосредственно на нагревательный мат, так и на небольшой слой стяжки (3-4 см), который покрывает нагревательный мат. Для стяжки используется любой строительный раствор.
14. Монтаж плитки на систему теплый пол Плитка укладывается стандартным методом.

Важно знать! Такой системой отопления можно пользоваться только спустя 28 дней после укладки плитки.

Вернуться к оглавлению

Кабельный теплый пол

Установка этого варианта предназначена под стяжку. Основные этапы:

Схема кабельного теплого пола.

1. Расчеты. Перед тем как приступать к установке нагревательного кабеля, нужно просчитать расстояние между его витками. Для этого используется формула: шаг укладки (в см) равен 100 м² фактической площади обогрева, разделенной на длину секции (она указывается в паспорте или в маркировке кабеля).
2. Практические расчеты. При монтаже допустимо отклонение равное 10 мм от полученных результатов. Расстояние между крепежными язычками ленты для монтажа кратно 2,5 см. Если в результате вычислений вы, к примеру, получили результат 14 см, то при укладке кабеля нужно чередовать шаг 12,5 и 15 см.
3. Монтаж: начало. Установка нагревательной секции начинается с проведения токоподводящего провода к месту, где будет расположен термостат. С места соединения муфты и начального участка кабеля и начинают монтировать нагревательный кабель. Укладку производят равномерно по площади, которая будет обогреваться. Между витками, расположенными рядом, должен соблюдаться постоянный шаг. Важно! При укладке следует избегать натяжение, излом и пересечение витков кабеля. Между близлежащими витками сближение должно быть не менее 8 см, а отдаленные не более 15 см.
4. Закрепление кабеля. При помощи монтажной ленты производится фиксация кабеля. Изгибы петель должны быть плавными.
5. Особенности монтажа. Отступ между горячими стояками и трубами основного отопления должен быть не менее, чем 10 см. Промежуток от нагревательного кабеля до стены — не менее 5 см. Токопроводящий кабель проводится вдоль стены непосредственно к термостату, а на полу должны располагаться концевые муфты кабеля. Укладка двужильного кабеля несколько отличается от одножильного: в одножильном кабеле 1-2 провода возвращаются к регулятору, для двужильного эту функцию выполняет концевая муфта.
6. Меры предосторожности. Установка системы теплый пол производится в кроссовках или кедах, иными словами, в мягкой обуви, так как нагревательную секцию достаточно просто повредить.

Вернуться к оглавлению

Монтаж карбоновых матов

Схема монтажа карбоновых матов.

Система теплого пола UNIMAT является универсальным вариантом. Его можно монтировать под любое покрытие, под ковролин, плитку, линолеум, ламинат.

Пошаговая инструкция.

1. Подготовительные работы. Необходимо заранее очистить основу от пыли и мусора, подготовить ее к укладке. Также следует приобрести все необходимые материалы и инструменты.
2. Установка теплоотражающего материала.
3. Подготовка места для датчика, который указывает температуру пола.
4. Монтаж системы. Система UNIMAT укладывается по всей площади пола равномерно и аккуратно, затем производится соединение полос между собой.
5. Фиксация. UNIMAT фиксируется на поверхности пола при помощи строительного скотча.
6. Установка терморегулятора.
7. Проверка соединения мата.
8. Подсоединение мата к терморегулятору.
9. Монтаж датчика. Датчик пола устанавливается в закрепленную гофрированную трубку, после чего его соединяют с терморегулятором.
10. Подключение терморегулятора к сети.
11. Проверка системы.
12. Работы с полом. После завершения работ по монтажу теплого пола приступают к монтажу стяжки или покрытию поверхности клеем.
13. Заключительный этап. Включать UNIMAT можно после полного затвердения и просыхания стяжки.

1poteply.ru

Все про водяной теплый пол в квартире: монтаж и схемы

Содержание статьи

От автора: здравствуйте, уважаемые читатели. Как известно, существуют различные системы обогрева помещений. Все они хороши и справляются со своими задачами, но одна из них все же ярко выделяется на фоне остальных — теплый пол. Думаете, что эта система доступна лишь для частных домов? Спешу вас обрадовать! Можно установить водяной теплый пол в квартире новостройки и даже хрущевки.

Вот сегодня мы и хотели бы поговорить о том, как эту мечту можно водворить в жизнь, чтобы наслаждаться уютом, комфортом и эстетикой.

Особенности монтажа в квартире

Есть два способа установки такого покрытия в квартире. Первый способ заключается в привлечении инженера и подачи заявки на изготовление. Этапы следующие: вы подаете заявку на монтаж в снабжающую организацию, ее рассматривают. Если заключение положительное, к вам приходит инженер и проводит полный расчет и выставляет требования.

Требования в большинстве случаев такие. Основательное утепление перекрытия. Наличие гидроизоляции. Обязательные конструктивные решения — байпасы, дросселя, насосы прокачки и регенерации давления обратки. Встречаются и другие — например, они требуют установку тепловых счетчиков, подвода независимого стояка от общего коллектора.

Еще один способ — это установка собственного газового котла. Ваши счета за отопление хорошенько уменьшатся, вы получите автономное, ни от кого не зависящее отопление. Плюс к этому, если вы возьмете котел с функцией подогрева воды для бытовых целей, то вам более не понадобится бойлер или газовая колонка.

Трудности монтажа схемы такого покрытия заключаются в том, что параметры теплоносителя рассчитаны на радиаторное отопление. Имеют высокое давление и температуры, а теплый пол рассчитан на низкие параметры. И даже если вы поставите регуляторы и другие приспособления стабилизации, то комнаты соседей, которые запитаны от вашей обратки, покроются льдом.

Схемы изготовления

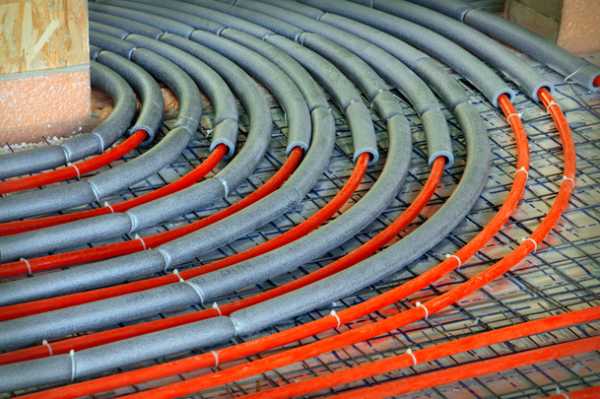

На практике применяются две схемы изготовления — это змейка и улитка.

Змейка применяется в относительно маленьких комнатах, с площадью не более 10 м². Такие жесткие критерии обоснованы тем, что змейка неравномерно прогревает большие площади — там ярко выражается контур обратки. То есть, если вы произведете укладку труб с обычным шагом, то начиная с середины комнаты пол будет, еле-еле теплым, а в конце и вовсе холодным.

Для минимизации таких негативных последствий применяют плавно уменьшающийся шаг змейки. Таким образом можно добиться равномерного прогрева. Но и тут есть свои нюансы. Например, к концу комнаты шаг между трубами должен быть около 8–10 см, а не все трубы поддерживают такой резкий изгиб на 180^°. Можно, конечно, повороты округлять, но опять же, это лишний материал.

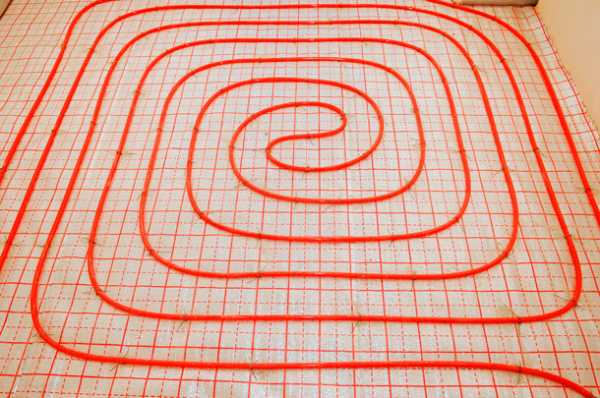

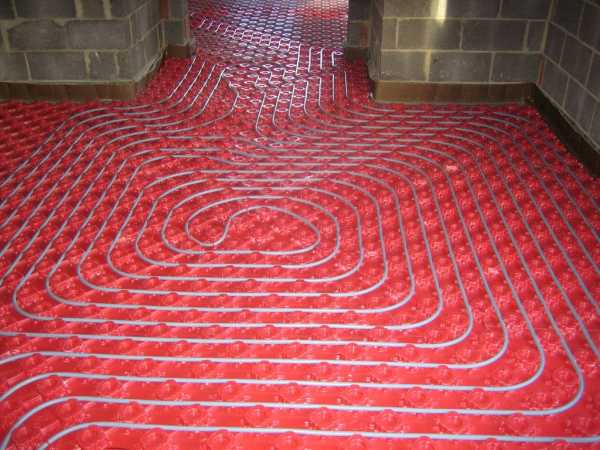

Улитка — самый популярный способ монтажной схемы пола с обогревом. Изготавливается обычно в виде прямоугольной или квадратной улитки. Делается следующим образом. Прямая ведется по периметру всей комнаты с отступом от стен около 30 см, затем заворачивает вовнутрь с шагом 60 см, доходит данная улитка до центра, разворачивается и идет обратно.

При таком способе ярко выражена обратки, и тепло распределяется равномерно по всей плите. Шаг укладки определяется в зависимости от местных погодных условий. -10 — шаг 30 см, -15–-20 — шаг 10–15 см.

Теоретические основы

Для того чтобы изготовить покрытие с подогревом своими руками, вам необходимо обладать базовой информацией. Итак, первое, что необходимо знать, это составляющие теплого пола:

• трубы — бывают медные металлопластиковые, полиэтиленовые, полипропиленовые, изготовленные из сшитого полиэтилена и из гофрированной нержавейки;
• утеплитель — экструдированный пенополиуретан толщиной 50 мм;
• коллектор с датчиками — регулировка расхода, регулировка температуры, манометры, термопары;
• фильтра — грубой и тонкой очистки, причем, в обязательном порядке!
• насосы;
• байпас;
• трехходовой вентиль;
• термоголовка;
• сапун.

Также необходимо произвести расчет необходимого количества трубы. В среднем, на 1 м² уходит 4 метра, при шаге 30 см. При шаге в 20 см — 6,8 м, 10 см — 10 метров. Лучше всего рассчитывать необходимое количество по чертежу. Берете миллиметровку и переносите размеры комнаты в масштабе. Затем, чертите будущее расположение и измеряете линейкой необходимое количество.

Трубы в местах близкого сосредоточения, например, трубы у коллектора, следует изолировать вспененным полиэтиленом (изолируем 70%). Если этого не сделать, можно потерять до 20% тепла на этом участке.

Этапы изготовления

Монтаж всех элементов следует производить в следующей последовательности:

1. Демонтаж старой поверхности вплоть до плиты перекрытия.
2. Тщательная уборка, вплоть до мокрой уборки пыли.
3. Обработка поверхности грунтовкой глубокого проникновения. Делаем заход на стены 20–30 см.
4. Укладка гидроизоляционного слоя. Воздержитесь от применения битумных смесей и рубероида, так как в таком случае могут возникать запахи смолы не только у вас, но и у соседей. Используем магазинные смеси или церезит. А, в крайнем случае, подойдет и строительная пленка.
5. По периметру помещения укладываем демпферную ленту — поможет отсечь бетонную плиту от стен и спасет от температурного расширения.
6. Укладываем утеплитель. Лучше всего пенополистирол толщиной 50 мм. Конечно, есть и другой способ, более дорогой, но эстетически красивее, да и укладывать проще. Это специальные перфорированные плиты утеплителя с замками. Представляют собой тот же самый экструдированный пенополистирол с поверхностью, состоящей из множества цилиндров, меж которыми очень удобно укладывать трубы. Если применяем такой способ, то переходим к заливке раствора. Если нет, то к следующему пункту.
7. Стелим слой гидроизоляции — но на этот раз, пленку. Можно конечно, устелить и отражающее покрытие для теплых полов. Вот только эффект от него 0,5–1% — по сути, обычный маркетинговый ход, но, если есть лишние деньги, лишний процент не повредит. Кстати, использовать фольгу бессмысленно, бетон ее разъест.
8. Укладываем обрешетку для армирования. Отличный вариант — магазинная катанка 6 мм, сваренная в клетки с ячейкой 10 см.
9. Подвязываем пластиковыми жгутами к ней трубы, в порядке, который мы определили схемой укладки.
10. Подключаем всю систему. Коллектора, насосы, трубы — в общем, все собираем. Ставим под давление минимум на 4 часа. Давление от системы отсекаем, чтобы в случае утечки увидеть, что давление в системе упало. Ждем остывания системы и сбрасываем давление.
11. Приподнимаем всю конструкцию на 1 см от гидроизоляции. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
12. Подготавливаем раствор. Лучший состав — это 1 ведро цемента, 2 гравия и 1 песка, либо 1 цемент, 2 мелкого битого гранита, 2–3 мм фракция и 1 песок. Делается это, потому как песок — плохой проводник тепла, а гравий и гранит — отличный. В раствор по возможности добавляем базальтовую фибру — 1% от массы цемента. Кстати, если мы ее изначально применяли, то армирование не требуется.
13. Заливаем стяжку, так чтобы от трубы до конца стяжки было не менее 2 см (1 см стяжки, минус 5–8% КПД).
14. После 4-х часов поливаем водой, еще через 4 часа повторяем и накрываем пленкой на 3–4 дня, затем снимаем и ждем 25 дней полного высыхания слоя.

Вот мы и разобрались, как сделать теплый водяной пол в квартире своими руками и без помощи профессионалов. Удачи и до новых встреч!

seberemont.ru

какой лучше выбрать в квартиру

Теплый пол в квартире уже никому не кажется диковинкой и обязательным элементом дорогого евроремонта. Он доступен всем, его монтаж можно произвести самостоятельно, а многообразие современных средств и материалов позволяет решать поставленные задачи и цели в каждом конкретном помещении.

Преимущества теплого пола

Теплый пол  позволяет создать наиболее комфортный микроклимат в помещении. Например, при традиционном радиаторном отоплении теплый воздух образуется в радиусе 1,5-2 м. от радиатора, к тому же, тепло частично уходит на улицу, из-за перемещения больших масс воздуха образуются сквозняки.

Этих недостатков можно избежать при укладке теплого пола, который прогревает помещение равномерно, устраняя влажность, воздух не пересушивается и не образуется статическое напряжение, что уменьшает количество пыли. Когда тепло поднимается от пола к потолку, то это идеально соответствует физиологическим потребностям человека. Особенно удобно, когда в доме есть маленькие дети, они могут спокойно играть на полу и можно не опасаться за их здоровье.

Если теплый пол — основной источник тепла, то это улучшает дизайн помещения, позволяя более удобно и рационально использовать пространство, освободившееся от радиаторов.

Существуют следующие системы теплого пола: с водяным подогревом, электрические, пленочные.

Схема работы и подключения водяного теплого пола

Водяной теплый пол можно укладывать в частных домах, коттеджах с автономной системой отопления, где регулируются давление и температура. В квартирах с централизованной системой обязательно требуется согласование с управляющей компанией, ЖЭком, т.к. система подключается к общедомовой и вода, циркулируя по пластиковым трубам, теряет свою температуру на выходе. К соседям по стояку она будет доходить охлажденной, что является грубым нарушением их прав.

Электрический пол отличает более простой монтаж и обслуживание

Самый популярный и широко используемый — электрический теплый пол, он не требует никаких согласований. Принцип работы заключается в следующем: кабели нагревают цементную стяжку, которая отдает тепло, прогревая воздух. Достигнув заданной температуры, система отключается, когда пол начнет охлаждаться, то датчик температуры подаст сигнал, и система вновь начнет работать. Температуру можно регулировать с помощью терморегулятора, создавая оптимальные режимы, например, чтобы обогрев включался за несколько минут до прихода с работы, снижать температуру на ночь, можно менять режим на выходных и т.д. Единственный недостаток — большой расход электроэнергии, в районах, где стоимость электроэнергии высокая, он может быть затратным и экономически невыгодным. Нужно знать, что пол требуется поднимать минимум на 5 см.

По всей квартире укладывать теплый пол нецелесообразно, т.к. из-за стяжки образуется большая нагрузка на перекрытия и несущие опоры, самые оптимальные помещения — кухня, ванная, детская. Не рекомендуется укладывать теплый пол, если напольным покрытием будет паркет, т.к. дерево — плохой проводник тепла, он хорошо подходит при керамической плитке, линолеуме, ковролине.

Технология укладки электрического теплого пола в квартире

Технология укладки довольно проста, и выполнить ее сможет каждый, нужно только соблюдать определенные правила. Сначала готовится основание, удаляется старое напольное покрытие, при необходимости пол выравнивается бетонной стяжкой. В том месте стены, где будет установлен терморегулятор, перфоратором делается штроба для подводки кабелей. На высохшую стяжку можно для гидроизоляции, во избежание образования конденсата, уложить полиэтиленовую пленку. Далее укладывается теплоизоляция, можно использовать минеральную стекловату или более современный материал — пенофол, одна сторона которого покрыта фольгой, при укладке фольга должна быть вверху. Поверх теплоизоляции укладывается армирующая сетка, задача которой — придать прочность цементной смеси, которая будет укладываться сверху и исключить соприкосновение кабелей с теплоизоляцией.

Укладка теплого пола и выравнивание бетонной стяжкой

Затем приступают к укладке кабеля, укладывать можно разными способами: змейкой, спиралью, параллельным способом. Обычный шаг составляет 20-25 см, необходимо отступать от стены 5 см и не менее 10 см от радиаторов. В тех местах, где будет стоять мебель, кабель можно не укладывать. Монтаж производится с помощью монтажной ленты, прикрепляемой к полу дюбелями, она помогает избежать перегибов. Специальный термодатчик, без которого невозможна работа системы, устанавливается в пластиковую трубку, чтобы можно было произвести его замену без вскрытия цементной стяжки. Трубка укладывается между кабелями и крепится монтажной лентой. Обязательно проверяется правильность укладки, чтобы проверить надежность соединения, при помощи специального тестера проверяется сопротивление кабеля, оно не должно превышать допустимую норму. Недопустимо соприкосновение и перекрещивание кабелей, иначе произойдет короткое замыкание, а при ремонте нужно вскрывать все покрытие и демонтировать цементный слой.

После проверки делается стяжка толщиной 3-4 см. Заливают раствор очень аккуратно, следя, чтобы не образовывались пустоты и пузырьки, что приведет к выходу из строя кабеля из-за перегрева. Для стяжки используют только специальные смеси, предназначенные для теплых полов, обычные могут быстро потрескаться из за нагрева и придут в негодность. Только после полного высыхания, через 4-5 дней можно производить финишную укладку напольного покрытия, а саму систему включать только спустя 3-4 недели. Сырая стяжка может вызвать замыкание, произойдет неравномерное высыхание, образуются трещины и пустоты.

Выбор кабеля для электрического пола

Кабель играет очень важную роль, именно от него зависит безопасность, срок службы пола. Он может быть одножильным, двужильным — более дорогим и безопасным, жила может изготавливаться из оцинкованной стали, нихрома, латуни, меди. Изолирующий слой может состоять из нескольких слоев, он защищает кабель от разрушения и повреждения. В ванной комнате нужно использовать кабели для влажных помещений со специальной водоотталкивающей изоляцией и подключать систему к заземлению.

От качества кабеля зависит безопасность и срок службы пола

Теплый пол можно сделать основным источником обогрева или, как дополнительную систему к радиаторной. При основной системе для эффективного обогрева мощность нагревательных элементов должна быть не менее 140-150 Вт на 1 кв.м., при дополнительном обогреве достаточно мощности 110-120 Вт. Перед покупкой нужно рассчитать длину кабеля, учитывая расстояние между рядами, в среднем на кухню площадью 10 кв.м требуется 40-50 м.

Теплый пол в квартире с нагревающей пленкой

Пленка создана на основе нанотехнологий, действует, как солнце, излучая инфракрасные лучи, обеспечивая равномерный обогрев помещения. Это гибкий слоистый пластик, внутри которого находится контактная группа из меди, серебра и нагревательных элементов.

Пленочный теплый пол

Нагревающая пленка отличается высокой надежностью, большим сроком эксплуатации, простотой монтажа, не требует цементной стяжки и не влияет на высоту пола, легко демонтируется. Идеально подходит под любое покрытие — ламинат, линолеум, ковролин, керамогранит, керамическую плитку, можно укладывать частично на свободное пространство от мебели, а не на всю комнату. После монтажа система сразу готова к эксплуатации, заданная температура регулируется терморегулятором.

Греющая пленка не создает электромагнитных волн и не выделяет вредных веществ. Она не только согревает помещение, но и очень полезна для организма человека, способствует общему укреплению, активизирует молекулы воды в клетках, ускоряет вывод продуктов метаболизма из организма. Инфракрасные системы до 25% экономичнее кабельных систем, они используются, как дополнительные системы обогрева, как основные могут использоваться только в период межсезонья.

Теплый пол в квартире — это отличная возможность добиться оптимального микроклимата. Срок его эксплуатации составляет не менее 50-ти лет, при соблюдении всех правил монтажа — практически неограничен. Важно правильно подбирать материалы, не нагревать сверх установленных показателей. Теплый пол должен быть экономически выгоден, соответствовать техническим возможностям помещения, не нарушать действующие системы и не приводить к аварийным ситуациям.

mrpol.su

Устройство и принцип работы полов с подогревом в квартире или доме

Плюсы от устройства тёплого пола

Использование напольной системы отопления обеспечивает владельцам и жильцам городских квартир и частных домов определённые преимущества. Это делает устройство теплого пола в ванной всё более популярным методом поддерживания комфортной температуры. А основными среди таких плюсов являются:

• снижение затрат на коммунальные услуги при использовании водяного отопления. В среднем экономия, получаемая благодаря снижению температуры теплоносителя в трубах, составляет до 30%. Для электрических полов этот показатель меньше – но, благодаря терморегуляторам, экономия всё равно присутствует;
• равномерное прогревание всего объёма воздуха в помещении, благодаря чему создаются оптимальные температурные условия – от 22 до 18 градусов в зависимости от расстояния до пола;
• повышенный уровень безопасности. В отличие от обычных нагревательных элементов, от прикосновения к которым можно обжечься, «тёплые полы предотвращают» контакт человека с теплоносителем.

Важным моментов также является тот факт, что скрытая под напольным покрытием система отопления не нарушает интерьер. И не создаёт помех при выполнении косметического ремонта или перепланировки помещения. В то время как радиаторы пришлось бы заменять новыми, более подходящими по стилю, или прятать под декоративными панелями.

Электрическая система

Тёплый пол, работающий от электросети, представляет собой систему из нагревательных матов – изделий, созданных из специальной ткани с вмонтированными кабелями. Каждый элемент полностью изолирован, а вся конструкция в целом комплектуется терморегулятором для контроля и изменения температурного режима. Вариант, как подключить теплый пол данного типа, всего один – с помощью электрического шнура, который соединяется с электросетью.

В процессе монтажа маты приклеиваются к бетонной стяжке и, как правило, закрываются сверху плиткой. Все провода системы, представляющей собой оптимальный вариант для небольшого помещения, собирают в трубку для предотвращения перегибов и повреждений. Испорченные или изогнутые шнуры могут привести к выходу из строя всей системы в целом.

Ещё один вариант электрического теплого пола под ванной – использование только кабеля, уже не встроенного в маты. При его размещении поверх основания следует составить специальную схему и придерживаться её в процессе укладки шнура на металлическую сетку и погружении в бетонную стяжку. Такой вариант крепления максимально защищает конструкцию от излома.

Электрическая система отопления полов в ванных комнатах имеет ряд недостатков, которые следует учесть перед её проектированием и монтажом:

• дополнительная нагрузка на электросеть. А это значит, что при использовании электрического «тёплого пола» требуется заменить электропроводку в квартире или доме, если её не меняли с момента постройки;
• сокращение высоты помещений при устройстве системы – иногда на величину от 8 до 10 см и выше;
• необходимость обеспечить для создающего тепло с помощью электричества пола специального подключения теплого пола через УЗО, а также устройства заземления.

Следует знать: Считается, что система создаёт в помещении электромагнитное поле, оказывающее негативное влияние на людей. Хотя, с учётом того, что в помещении ванной редко задерживаются дольше, чем на несколько минут, этим фактором можно пренебречь.

Инфракрасные полы

Самым простым и доступным вариантом, как правильно сделать теплый пол является использование инфракрасной плёнки.

Так же как и электрические маты, систему укладывают с помощью бетонной стяжки и закрывают кафелем. Особенностью использования этого метода заключается в нагреве не воздуха в помещении, а напольного покрытия. Температура кафеля достигает 26 градусов, что позволяет ходить по нему практически босиком, без риска заболеть.

Инфракрасный теплый пол в квартире укладывается в течение нескольких часов и может выполняться своими руками, без обращения к опытным мастерам. А  при его использовании расход электричества по сравнению с системой из матов и кабелей, становится ещё более выгодным. Кроме того, монтаж конструкции именно в ванной комнате и под кафельной плиткой позволяет устранить её основные недостатки – выгорание напольного покрытия и деформацию плёнки.

Водяное отопление

Водяная система тёплого пола  может использоваться под различными видами покрытия – досками, ламинатом, линолеумом или кафелем. Хотя процесс её монтажа и подключения к общей отопительной системе может быть связан с определёнными проблемами.

Так, для того чтобы снизить вероятность затопления дома или квартиры, устройство теплого пола в комнате требует установки уровня напольного покрытия ниже по сравнению с другими комнатами. А, устраивая систему в частном доме с автономным теплоснабжением, иногда приходится предусматривать дополнительный котёл.

Процесс подключения водяных тёплых полов в городских квартирах ещё более сложный. Кроме того, что перед монтажом системы требуется получить разрешение от соответствующих органов. А для распределения теплоносителя необходимо купить дополнительное оборудование.

Бетонная стяжка

Самым популярным способом устройства водяного теплого пол в ванну является укладка цементно-песчаной стяжки. При этом сначала укладывается гидроизоляция, затем теплоизоляция, и только затем размещаются и закрепляются трубы. Для большого помещения система дополнительно закрепляется армирующей сеткой. При небольшой площади ванной достаточно закрепить трубопроводы с помощью пластиковых скоб.

Поверх уложенных труб заливают цементно-песчаный раствор с добавленным в него пластификатором. Заключительный этап устройства системы – укладка чистового пола. В качестве покрытия рекомендуется применять керамику или декоративный камень, в крайнем случае – ламинированные доски.

Полистирольные плиты

Ещё один вариант теплого пола предполагает использование плит из полистирола, имеющих форму выпуклых окружностей. Для удобного сцепления друг с другом каждый элемент комплектуется замком. А результатом их укладки становится создание под  полом монолитной теплоизолирующей поверхности.

Преимуществом метода является отсутствие необходимости применять крепёж. Трубы укладываются путём укладки в получившиеся в плитах пазы и нажатия. Сверху собранной конструкции укладывают металлические пластины, а уже на них монтируют сам пол.

Деревянные полы на даче

Ещё одним способом, как сделать теплый пол от отопления является использование фанеры, МДФ и обрезных досок. Трубы укладываются на деревянных лагах, а сверху к ним шурупами прикрепляются пластины со специальными пазами для более эффективного распределения тепла. Как и в случае с деревянными напольными покрытиями, монтаж осуществляется без использования крепежа. Подробно, о технологии без использования стяжки.

Завершив укладку теплого пола, следует застелить его поверхность плёнкой. Поверх конструкции устанавливаются листы ГВЛ, закрепляемые саморезами. Они выступают в роли дополнительного термораспределительного слоя и основания для финишного пола.

Распределение теплоносителя

При подключении теплого пола к автономной системе теплоснабжения особых проблем не возникает. Особенно, если в качестве отопительного прибора используются конденсационные газовые котлы, температура теплоносителя в которых не превышает 50 градусов. Распределение нагретой жидкости происходит с помощью специального коллекторного шкафа, к которому подводятся подающий и обратный трубопровод системы. Первая труба соединяется с раздающим коллектором, вторая – с отводом для уже остывшей после использования в системе жидкости.

Если теплый пол получает теплоноситель от центрального отопления, требуется устройство специального теплового пункта, одним из элементов которого является циркулярный насос. Это оборудование предназначено для отбора воды из общей системы и снижения её температуры до допустимого уровня.

Выполнить подключение водяного пола к централизованному отопления в квартире самостоятельно вряд ли получится, а, значит, придётся обращаться к специалистам, благодаря которым система тёплого пола будет не только эффективной, но и более безопасной.

Особенности выбора «тёплого пола»

Независимо от того, было ли выполнено подключение теплого пола от отопления в квартире или от автономного теплоснабжения в частном доме, одним из основных нюансов является выбор напольного покрытия. Лучшим вариантом для этого является кафельная плитка.

Например, для инфракрасного теплого пола лучше будет использовать ламинат.

При использовании автономной системы теплоснабжения в частном доме правильный теплый пол в ванной должен быть водяным. Поверх него допускается укладка и паркетных досок, и керамики, и ламината, и даже наливного полимерного покрытия. Допускается и укладка на трубы ковролина или линолеума, хотя использование этих материалов снижает эффективность системы отопления.

sdelalremont.ru

Как выбрать теплый пол для квартиры — рекомендации специалистов

Теплые полы – это нагревательные элементы, устанавливаемые в пол – под напольное покрытие. Предназначены для обогрева помещения в целом и непосредственно пола – такое решение позволяет сохранять ноги в тепле, что повышает комфорт проживания в помещении и позволяет избежать простудных заболеваний.

Данная статья осветит основные аспекты применения теплых полов, их разновидности, устройство различных систем и поможет с выбором оптимальной системы.

Нужен ли теплый пол? Если нужен, то какой?

Существуют две основные категории теплых полов:

• электрические теплые полы
• водяные теплые полы

Также теплые полы оснащаются терморегуляторами – устройствами, контролирующими нагрев. Существуют достаточно сложные электронные терморегуляторы, позволяющие не только автоматически корректировать температуру, но и автоматически управлять режимом работы системы в зависимости от времени. Но какой теплый пол выбрать вам?

Электрические теплые полы

Существуют два решения: кабельные и инфракрасные полы. Расскажем о них подробнее.

↑ вернуться к содержанию

Кабельные полы

Система состоит из терморегулятора, датчика температуры и нагревательного кабеля. Последний бывает двужильным и одножильным, отличаются они лишь схемой подключения и прокладки. Двужильный кабель подключается к источнику питания одним концом, одножильный – двумя.

Система кабельного теплого пола

Кабель располагается спиралью или змейкой. Диаметр кабеля зависит от толщины стяжки и варьируется от двух до десяти миллиметров. Мощность – от пяти до двадцати ватт на метр.

Кабель выпускается как отдельно, так и в виде готовых сборок – матов. Последние наиболее популярны и представляют собой сетку, на которой зафиксирован кабель. Обычно это кабели небольшого сечения для тонких стяжек.

Совет: если суммарная мощность системы более 2 кВт, сделайте для нее отдельную проводку со своим предохранителем.

Электрические полы устанавливаются практически под любые напольные покрытия, не только под керамогранит или плитку. Лучше всего сочетаются: плитка, керамогранит, камень. Хуже – ковролин и ламинат. Не рекомендуется использовать с паркетом и пробковыми покрытиями – они усыхают и портятся. Многими компаниями выпускаются специальные мастики и растворы для теплых полов.

Схема монтажа нагревательного кабеля

Стоит помнить, что материалы, хорошо изолирующие тепло, такие, как толстые ковры, линолеум, ламинат и т.п. могут заметно ограничить теплопередачу. Помимо этого, выбирая покрытие, смотрите на маркировку – некоторая продукция имеет специальный знак, говорящий о том, что данная продукция совместима с теплыми полами.

[+] Преимущества

Возможность укладывания на старый пол без выравнивания. Простота монтажа. Низкая стоимость. Легкость устранения неисправностей (прозвонка цепи).

[−] Недостатки

Увеличение расходов на электричество. Пожароопасность, риск перегрева системы, выхода из строя.

↑ вернуться к содержанию

Инфракрасные полы

Несколько менее популярной разновидностью являются инфракрасные теплые полы. В качестве нагревающих элементов используются тонкие полиэфирные пленки, покрытые графитовым проводником.

Они отлично подойдут тем, кто не хочет терять лишние сантиметры высоты.

Где можно устанавливать инфракрасные полы

Инфракрасные системы появились сравнительно недавно.
По заявлениям производителей, они имеют некоторые преимущества:

• Основной аргумент – благотворное влияние излучения в ИК-спектре на организм человека. И действительно, исследования медиков показали, что инфракрасное излучение имеет лечебные свойства. Оно применяется в физиотерапии. Но учебники физики говорят нам, что многие материалы непроницаемы для него. Это керамика, ламинат, линолеум и т.д. Поэтому это в какой-то степени маркетинговый ход.
• Потребление электроэнергии на 15-20% меньше. Это объясняется отсутствием стяжки, и, как следствие, теплопотерь. Однако стоит учитывать, что стяжка защищает пол от повреждения, а пользователей – от поражения током. Фактически, устанавливая такой пол, вы ходите по проводникам, на которых лежит напольное покрытие.
• Легкость замены неисправных частей системы. Это достигается параллельным соединением проводников. Однако эти соединения и являются ненадежной частью, тогда как кабель – целый проводник, слабым местом которого является только муфта.

В целом, рекомендуем использовать пленочные теплые полы, если не проводятся серьезные ремонтные работы. Можно снять уже положенное покрытие и положить под него пленку. Либо же в случаях, когда нельзя поднимать уровень пола стяжкой.

Инфракрасный теплый пол в квартире

Стоит учитывать, что инфракрасная система более уязвима в плане электрической безопасности. Больше риск замыкания. Поэтому не используйте ее в таких местах, как кухня, ванная и т.п. Впрочем, существуют полы с влагозащитой, но безоговорочно доверять производителям не рекомендуем.

Совместимые покрытия. Как уже говорилось, есть небольшой риск замыкания. В остальном – те же, что и для кабельных систем. Такой теплый пол хорошо совместим с линолеумом.

В целом, ИК-полы – довольно перспективное направление, однако из-за существующих недостатков большинство потребителей приобретает кабельные.

↑ вернуться к содержанию

Водяной теплый пол

В таких системах нагревательными элементами являются цементные плиты, в которые вмонтированы металлополимерные либо пластиковые трубы. Толщина труб составляет около трех сантиметров, что дает возможность оптимальным образом распределить тепло по поверхности пола. Трубы подключаются к системе отопления, и по ним идет горячая вода.

Типовой состав системы таков:

• Многоходовый кран, подключенный к системе отопления, забирающий холодную и горячую воду и подающий ее в нужных пропорциях согласно командам терморегулятора.
• Циркуляционный насос, подключенный к крану.
• Терморегулятор и датчики температуры.

В многоквартирных домах в качестве источника горячей воды служит общая система отопления (к ней подключаются отопительные радиаторы) либо система снабжения горячей водой (к ней подключены души и смесители). Для того, чтобы подключить дополнительное оборудование (в нашем случае – теплый пол) к любой из этих систем, потребуется получить разрешение в ДЕЗе. Скорее всего, это разрешение вам не дадут.

Естественно, можно провести самовольную перепланировку (подключение к системам теплых полов приравнивается именно к самовольной перепланировке). Но если какая-нибудь проверка обнаружит это, то придется заплатить штраф и устранить «нарушение» – демонтировать теплые полы. Альтернативные источники горячей воды – это электрические котлы и водонагреватели. Они обычно применяются в загородных домах. Рекомендуется использовать водяные теплые полы именно в загородных домах.

[+] Преимущества

Отсутствие дополнительных расходов на электрическую энергию. Экологическая безопасность. Пожаробезопасность.

[–] Недостатки

Трудности при устранении неисправностей. Высокая стоимость оборудования. Высокая стоимость материалов для обустройства стяжки. Сложность установки.

Совместимые покрытия

Из-за отсутствия электрических элементов системы идеально подходят для «мокрых» мест – ванных, кухонь, балконов и т.д. В остальном – все то же: плитка, керамогранит, камень, ламинат и линолеум (выбирайте правильную подложку – она не должна изолировать тепло).

www.pol-comfort.ru
