Как установить терморегулятор на теплый пол правильно

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

Он выдерживает 16 А.
Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.

Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

Оптимальная высота на стене 1,2-1,5 м.

Недалеко от розетки.
Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

Просто включить его в розетку через штепсельную вилку и провод.
Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

Коричневый это фаза, он обозначается буквой «L».
Синий – это ноль, обозначается «N».
Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.

Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Технология укладки электрического теплого пола под плитку

Какой электрический теплый пол под плитку лучше – критерии выбора

Как выбрать электрический теплый пол – советы специалиста

Как установить терморегулятор теплых полов?

Установка терморегулятора теплого пола – дело очень непростое, его нужно доверить квалифицированному специалисту.

Для полного контроля над уровнем температуры пола, а так же для создания комфортной среды для проживания, устанавливают терморегулятор теплого пола.

Не рекомендуется доверять такую работу мастерам широкого профиля, если нет уверенности в том, что такие специалисты действительно могут выполнять электротехнические работы. Практика использования теплого пола показывает, что трудности в том случае, если установка была осуществлена некачественно, возникают нередко и цена таких ошибок может быть высока, поскольку может предстоять ремонт теплого пола, что является делом непростым и недешевым.

Для установки терморегуляторов теплых полов понадобятся следующие инструменты:

Как установить терморегулятор теплого пола?

Установка терморегулятора может быть осуществлена своими руками, но для этого нужно обладать навыками мастера-электрика, а если имеется соответствующее образование, то еще лучше.

Теперь нужно сфокусировать свое внимание на некоторых не самых понятных моментах, их знание в значительной степени позволит сэкономить время, когда осуществляется монтаж, можно будет избежать самых распространенных ошибок, и тогда в подключении терморегулятора теплого пола не будет ничего сложного.

Схема устройства терморегулятора.

Перед тем как осуществлять монтаж, нужно начать с самого банального – с внимательного изучения инструкции по установке и эксплуатации. Нужно хорошо разобраться с тем, как снимается панель управления терморегулятора (это называется лицевая панель). Если используются некоторые термостаты иностранного производства, то нужно сначала снять колесико управления, для этого его необходимо поддеть ножом (можно использовать отвертку), а потом открутить установочный винт. У некоторых видов термостатов на панели сбоку есть защелки, на которые следует надавить отверткой очень аккуратно. При этом нужно учитывать, что если крышка терморегулятора не снимается, то прилагать чрезмерные усилия, чтобы ее снять, не следует, нужно просто очень внимательно разобраться в схеме в документации к изделию. Если это не сделать, то крепления из пластика могут быть очень легко сломаны, и тогда придется приобретать новый терморегулятор, который стоит очень недешево.

Когда осуществляется монтаж терморегулятора теплого пола, нужно принимать во внимание то обстоятельство, что все процедуры, которые подразумевают соприкосновение с токоведущими проводами, должны осуществляться только тогда, когда полностью отключено напряжение, это является обязательным условием. Поэтому перед тем как осуществлять монтаж терморегулятора теплого пола, нужно отключить в квартире напряжение или линию, питающую термостат.

Некоторые нюансы установки терморегулятора теплого пола

Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

Схема подключения термостата для пола.

Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно – так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

Схема зоны нагрева теплого пола.

Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика – аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует. Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

Завершающий этап работы

Панель терморегулятора закрепляется крепежными винтами; при помощи уровня нужно обязательно добиться того, чтобы терморегулятор был расположен ровно. После этого крышка термостата закрывается, подается питание (для этого включается автомат). После того как автомат включен, экран термостата может загореться или загорится индикатор работы теплого пола.

После этого выставляется нужная температура или настраивается время включения и выключения программируемых моделей. Перед тем как теплый пол начнет работать (речь идет даже об очень коротком времени работы), нужно обязательно убедиться в том, что после того, как уложена плитка, прошло достаточное количество времени (такой срок должен составлять не меньше 28 дней). Дело в том, что если включение теплого пола будет произведено раньше этого срока, то между кабелем и растровом могут образоваться воздушные полости, что очень скоро может стать причиной местного выгорания кабеля, в результате чего кабельная система обогрева просто выйдет из строя.

Включать теплый пол для проверки работоспособности категорически запрещается, пока раствор полностью не высохнет.

Если есть необходимость проверить целостность кабеля после того, как уложена плитка, нужно просто измерить изоляционное сопротивление и сопротивление между греющими жилами. Таким образом, монтаж такого оборудования особой сложностью не отличается.

Подключение теплого пола к терморегулятору (термостату)

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Схема подключение теплого пола

Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.

Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.

После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.

Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.

Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

Установите минимальное значение температуры на регуляторе,
Подайте на него питание,
Включите тумблер нагрева,
Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

Видео инструкция — установка терморегулятора своими руками

Где установить термостат (терморегулятор) теплого пола

Расположение термостата для теплого пола должно быть, прежде всего, функционально удобным для использования, т.е. он должен быть расположен в таком месте, чтобы им можно без проблем управлять, считывать показания, ремонтировать. Это очевидное положение зачастую полностью игнорируется заказчиком и монтажником. За годы работы мы сталкивались с совершенно невероятными местами расположения термостатов. В этой заметке мы обратим ваше внимание на факторы, которые будет полезно учесть при выборе места для терморегулятора.

1. Близость к зоне обогрева

Термостат желательно располагать как можно ближе к зоне обогрева. Во-первых, при этом минимизируется длина датчика, который иногда ломается и который бывает необходимо поменять. Исходя из опыта мы именно поэтому рекомендуем высоту расположения термостатов 30-40 см от пола. Такое расположение конечно менее удобно, чем рекомендуемые большинством фирм-производителей 90 см, но существенно сокращает длину кабеля датчика. Если в доме есть маленькие дети, термостат приходится располагать повыше. При использовании воздушных датчиков необходимо придерживаться рекомендаций поставщика по высоте и месту термостата.

Во-вторых, термостаты желательно устанавливать поближе к началу раскладки кабеля (к т.н. холодым концам, особенно это актуально для матов). Здесь может быть полезно нарисовать предварительную схему укладки.

2. Возможность установки в одной рамке с выключателями или розетками

Некоторые термостаты могут устанавливаться в одной рамке с розетками и выключателями. Если этот фактор для вас важен – уточните у поставщика с какой электроарматурой совместимы покупаемые вами регуляторы.

3. Возможность установки в помещениях с повышенной влажностью

Располагать термостаты внутри таких помещений как ванная, душевая и пр., как правило, не рекомендуется. Причина – возможность попадания внутрь прибора влаги, брызг и даже струй воды. Если все же вариантов не осталось, лучше всего остановить свой выбор на моделях, защищенных от попадания воды. Для этого нужно обратить внимание на класс защиты устройства по международному стандарту защищенности IP. Защищенные модели должны имеют класс защиты не ниже IP21. Вторая цифра указывает на наличие и степень защиты от воды. Так 0 – защиты нет (IP20), 1 – есть защита от попаданий вертикальных капель воды (IP21). Так, наиболее популярный простой термостат OTN-1991 (OJ Electronics) имеет степень защиты IP21.

4. Подключение к электрическому щиту через отдельную линию

Термостаты для полов небольшой мощности – 200-300 Вт можно запитывать от ближайшей розетки, которая вообще говоря, как и любой термостат, должна быть защищена устройством защитного отключения (УЗО). Мощные полы требуют отдельной линии, термостаты для них удобнее располагать как можно ближе к электрическому щиту.

5. Установка терморегулятора на балконе и лоджии

При применении термостатов на балконах, лоджиях и пр. необходимо учитывать рабочую температуру прибора, указываемую в инструкции. В этом случае, лучше выбрать место установки поближе к двери в комнату, т.к. температура зимой в этом месте будет повыше. А при проходе через толстые стены (если термостат для балкона расположен внутри помещения) нужно не забыть обеспечить возможность замены датчика.

6. Установка термостата в монтажной коробке, прямо на стене или в электрощите

Большинство терморегуляторов предназначены для установки в стандартную монтажную коробку. При этом коробка может находиться в стене (скрытый монтаж) или ставиться на её поверхность (внешний монтаж). Скрытый монтаж применяется в подавляющем большинстве случаев, внешний же более характерен для таких помещений, как балконы и лоджия, в которых и проводка делается внешней (как правило, в коробе).

Существуют и специальные модели термостатов, которые не требуют обязательно применения монтажной коробки, например термостат MTU2 (OJ Electronics) для настенного монтажа. В электрически щит можно устанавливать такие модели, как термостат ETV-1991 (OJ Electronics) для монтажа на DIN-рейку

Подключение теплого пола к терморегулятору: 7 советов для мужчины!

Подключение теплого пола к терморегулятору

Какие бывают терморегуляторы?

Температурные датчики

Температурные датчики для терморегулятора

Подключение электрического теплого пола к терморегулятору

Терморегулятор к таким полам подключается следующим образом:

Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.
Схема подключение теплого пола
Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.
Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

Установите минимальное значение температуры на регуляторе,
Подайте на него питание,
Включите тумблер нагрева,
Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Видео инструкция — установка терморегулятора своими руками

Как работает терморегулятор для водяного теплого пола – виды, правила установки

Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.

Блок: 1/7 | Кол-во символов: 525
Источник: https://otivent.com/termoregulyator-dlya-teplogo-pola

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Блок: 2/7 | Кол-во символов: 896
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html

Как работает терморегулятор

Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:

Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.

Устройство простейшего терморегулятора с биметаллической пластиной

Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.

Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:

Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.

Термоэлектрические приводы, работающие с комнатными термостатами, накручиваются на клапаны распределительного коллектора

Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.

Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:

Блок: 2/7 | Кол-во символов: 2429
Источник: https://otivent.com/termoregulyator-dlya-teplogo-pola

Зачем нужен терморегулятор для теплых полов

Регулированию подлежат все контуры индивидуально. При наличии нескольких помещений, а также нескольких отдельных контуров в одном помещении, задача усложняется. Ее нельзя решить обычными методами – регулированием напора теплоносителя вручную.

Во-первых, системы отопления инерционны. С момента поворота вентиля до стабилизации установившегося значения температуры пола проходит определенное время. Если степень нагрева пользователя не устраивает, придется снова идти и крутить вентиль. А если их много?

К тому же на ощущение комфортной температуры влияют и дополнительные факторы. Общая температура в помещении, наличие сквозняков при его проветривании требуют постоянного внесения корректировок. При недостаточной теплоизоляции пола и стен работа систем отопления зависит от погодных условий. На все это трудно оперативно реагировать владельцу теплого пола.

Коллектор для домашнего отопления

Во-вторых, постоянные резкие действия по ручной регулировке могут приводить к образованию воздушных пробок в системе. При этом часть ее перестает функционировать целиком.

И, наконец, в-третьих: при ручном регулировании никому не придет в голову, уходя на работу, уменьшить температуру, чтобы сэкономить. Ведь по возвращении процесс настройки придется начинать сначала. Даже если запомнить положение вентилей, после месяца таких регулировок владелец смириться с неизбежными потерями и перестанет заниматься экономией.

Блок: 3/8 | Кол-во символов: 1453
Источник: http://okanalizacii.ru/otoplenie/teplyj-pol/termoregulyator-dlya-vodyanogo.html

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Блок: 3/7 | Кол-во символов: 1388
Источник: https://pol-spec.ru/vodianoy-teply-pol/termoregulyator-dlya-vodyanogo-teplogo-pola-raznovidnosti-princip-raboty-rekomendacii-po-ekspluatacii.html

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.

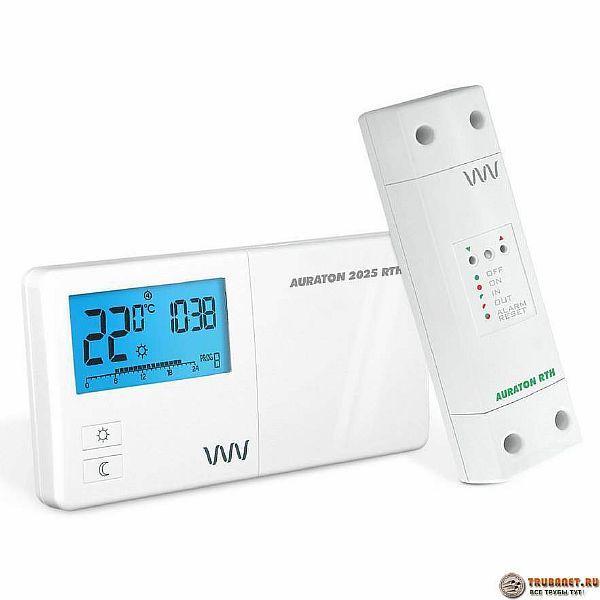

Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Блок: 3/6 | Кол-во символов: 2178
Источник: https://trubanet.ru/truby-dlya-otopleniya/termoregulyator-dlya-vodyanogo-teplogo-pola-vidy-princip-raboty.html

4 вида регуляторов теплого пола

По функциональности терморегуляторы можно условно разделить на 4 разновидности:

механические, работающие по температуре воздуха;
релейные с минимальным набором функций и встроенным воздушным датчиком;
электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
то же, с wi-fi модулем дистанционного управления.

Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.

Принцип действия всех термостатов абсолютно одинаков, разница – в наличии дополнительных функций и удобного интерфейса

Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:

2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.

Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.

Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.

Когда реле срабатывает, третий контакт замыкается со вторым, а линия на первой клемме обесточивается

Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:

возможность подключения 2 температурных датчиков;
3 коммутационных контакта;
режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
регулирование величины гистерезиса;
сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
индикация неполадок, самодиагностика, самообучение;
встроенный модуль wi-fi для управления термостатом через приложение смартфона.

Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.

Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.

Блок: 4/7 | Кол-во символов: 2835
Источник: https://otivent.com/termoregulyator-dlya-teplogo-pola

Работа регулятора для водяного теплого пола

Регулятор температуры для теплого пола механически выполняет те же самые операции. Но делает это непрерывно, основываясь на показаниях датчиков температуры. В итоге малейшее ее изменение безотлагательно парируется незначительным поворотом вентиля, что исключает появление воздушных пробок в системе.

Возможных мест расположения датчиков температуры два. Одно из них – в бетонной стяжке пола рядом с трубами. При таком расположении регулятор стабилизирует температуру поверхности пола, поддерживая ее заданное значение.

Такой метод регулирования подходит для систем, где полы подогреваются дополнительно, а поддержания температуры воздуха в помещении используется отдельный контур с радиаторами отопления. Для мощных и протяженных систем обогрева пола этот метод неэффективен.

Если же отопление полов является единственным средством обогрева помещения, а также при значительном влиянии внешних факторов на ощущение комфорта от теплых полов, то используются терморегуляторы с датчиком температуры наружного воздуха. Поскольку он встроен в корпус регулятора, то к высоте установки устройства управления предъявляются определенные требования.

Датчик температуры воздуха используется в составе мощных систем отопления. Но следует учитывать, что подобная регулировка подразумевает отсутствие сильных потерь тепла.

Совет: Для повышения эффективности теплого пола помещение должно иметь соответствующую теплоизоляцию.

В некоторых моделях используются оба метода контроля температуры: и пола, и воздуха в помещении. Приоритетным для регулятора являются показания комнатного датчика.

Блок: 4/8 | Кол-во символов: 1618
Источник: http://okanalizacii.ru/otoplenie/teplyj-pol/termoregulyator-dlya-vodyanogo.html

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

вентиль 3-х ходовой;
насос циркуляционный;
перемычка байпаса;
градусник;
термостатическая головка ;
реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Блок: 4/6 | Кол-во символов: 3677
Источник: https://trubanet.ru/truby-dlya-otopleniya/termoregulyator-dlya-vodyanogo-teplogo-pola-vidy-princip-raboty.html

Монтаж системы управления подогревом полов

Система управления нагревом монтируется одновременно с трубопроводами и запорной арматурой. Связано это, в основном, с необходимостью установки датчика температуры в бетонную стяжку вместе с трубами.

Если терморегулятор работает только с датчиком температуры в полу, установить его можно в любом удобном месте, например, у входа в помещение рядом с выключателем освещения. Если же он при помощи встроенного датчика измеряет и температуру в помещении, то к месту его установки предъявляются дополнительные требования:

рядом не должно быть локальных источников высокой или низкой температуры;
на регулятор теплого пола не должен падать свет от солнца;
при проветривании помещения мимо него не должен проходить поток воздуха;
он не должен оказаться в зоне действия систем вентиляции или кондиционера;
терморегулятор устанавливается на высоте от пола более 120 – 150 см.

Инструкция по установке и монтажу для конкретной модели даст более полную информацию о том, в каком месте и каким образом установить термодатчик для теплого пола. В любом случае ее стоит подробно изучить, чтобы избежать ненужных ошибок.

Почти все терморегуляторы устанавливаются в нишу в стене. Это означает, что провода к датчику и кабели к системе электропитания и к сервоприводам тоже придется укладывать в углубления в стенах – штробы. Этот процесс неплохо совмещается с монтажом скрытой электропроводки помещения.

Важно: В любом случае при прокладке штроб нужно четко знать расположение кабельных линий в стенах. Иначе вслед за монтажом теплого пола потянется и ремонт электропроводки!

Поэтому для выполнения монтажных работ по обустройству водяного теплого пола своими руками вам потребуются навыки как сантехника, так и электрика. Если какие-то из них отсутствуют, лучше обратиться за помощью к специалистам.

Но, даже если всю эту работу будут выполнять специально обученные люди, сведения, полученные при прочтении этой статьи, помогут вас четко сформировать свои требования.

Блок: 8/8 | Кол-во символов: 1996
Источник: http://okanalizacii.ru/otoplenie/teplyj-pol/termoregulyator-dlya-vodyanogo.html

Основные требования к установке СТП

Терморегулятор, который висит на стене, надо подключить к электричеству и датчикам температуры. В плитках проделывают штробы для прокладки проводов от щита и пола. Датчик, находящийся в полу, надо удалить от других отопительных приборов, чтобы не сбивать его работу. При оборудовании полов с имеющимся ремонтом можно прокладывать кабели сверху стен, пряча их в короба.

Схема подключения требует соблюдения правил во время монтажных работ:

Терморегулирующее устройство устанавливают в удалении от пола на 40 – 170 сантиметров, либо как указано в инструкции. Если устройство оснащено пультом управления, то устройство можно прикрепить где угодно. Необходимо помнить, что главной задачей терморегулятора считается контролировать работу системы, а не показывать температуру воздуха.
В помещения повышенной влажности устанавливают приборы с дополнительной защитой от влаги. При установке устройства внутрь стены, коробку используют из невоспламеняющихся материалов.
Если провода, соединяющие терморегулятор и нагревательный прибор, имеют мощность свыше одного килловата, то их укладывают в специальные теплостойкие трубки.
Датчики, фиксирующие температуру, располагают среди элементов, нагревающих пол, а также не ближе пятидесяти сантиметров от стены.
Согласно инструкции при первом запуске системы установить минимальный уровень температуры.
Провода подводят к клеммам устройства строго, как указано в схеме инструкции.
Устройство терморегулятора монтируют к стене, когда окончена прокладка всех элементов в полу.
Если пол заливают цементом, то трубку с датчиком надо тщательно изолировать.
Заделывая пол раствором, надо протестировать систему на исправность.
Маты для нагревания оснащают заземлением, перед устройством оборудуют УЗО.

Внимание! Соблюдая правила монтажных работ, можно обезопасить помещение от возникновения пожара, ударов током, от поломки всей системы.

Блок: 5/6 | Кол-во символов: 1904
Источник: https://iseptick.ru/raznoe/termoregulyator-dlya-vodyanogo-teplogo-pola.html

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Блок: 5/7 | Кол-во символов: 2263
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

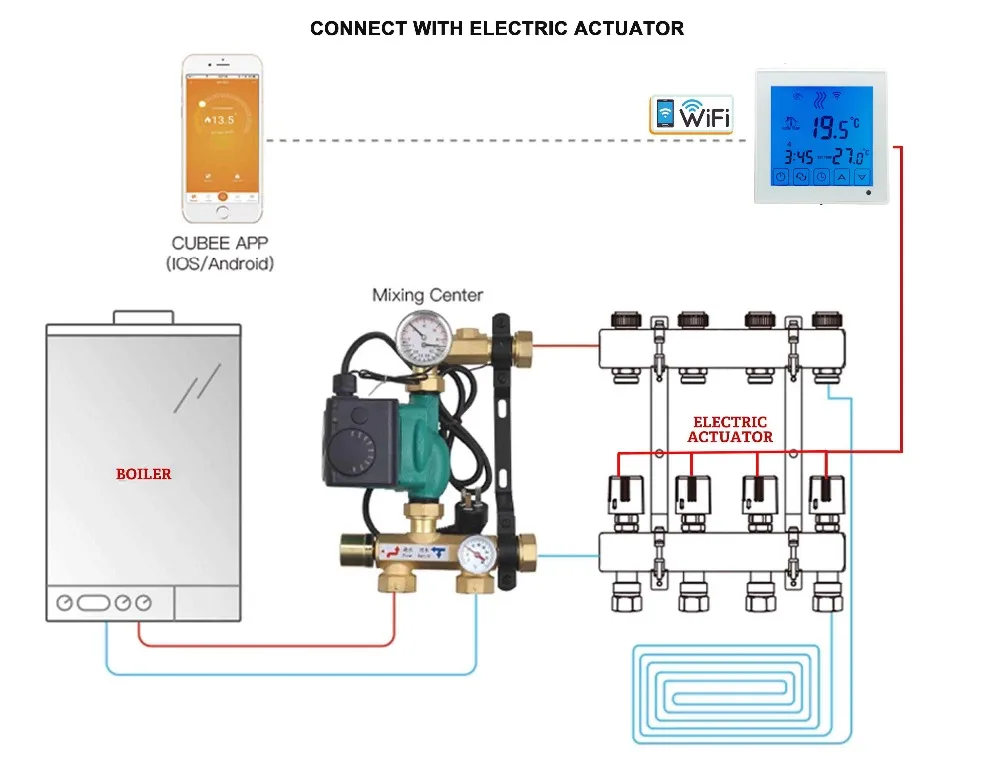

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Блок: 7/7 | Кол-во символов: 1464
Источник: https://pol-spec.ru/vodianoy-teply-pol/termoregulyator-dlya-vodyanogo-teplogo-pola-raznovidnosti-princip-raboty-rekomendacii-po-ekspluatacii.html

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.

Привлекательность таких конструкций не только в их

ЕС установка Wi-Fi управляемый термостат нагревательный Wi-Fi терморегулятор для теплого пола | |

Android ISO APP управляет интеллектуальным термостатом нагрева Wi-Fi для теплого пола

Item description

Блок питания	AC200-240VAC 50/60 Гц
Точность отображения	± 0.5ºC
Датчик зонда	NTC (10к) 1%
Диапазон регулировки температуры	5 ºC — 35 ° C
Потребляемая мощность	<0,3 Вт
Предельный диапазон температур	5-99 ° С
Текущая программа	Установить на 1 неделю как цикл
Цвет	Белый, Черный
Установка	Переключатель реле
Состояние изоляции	Нормальная среда
Установка	Настенный
Заявка	Система водяного теплого пола 3A
	Клапан водяной,
	Электропривод радиатора
Сертификат	CE, RoHS

Item description

Wiring diagram

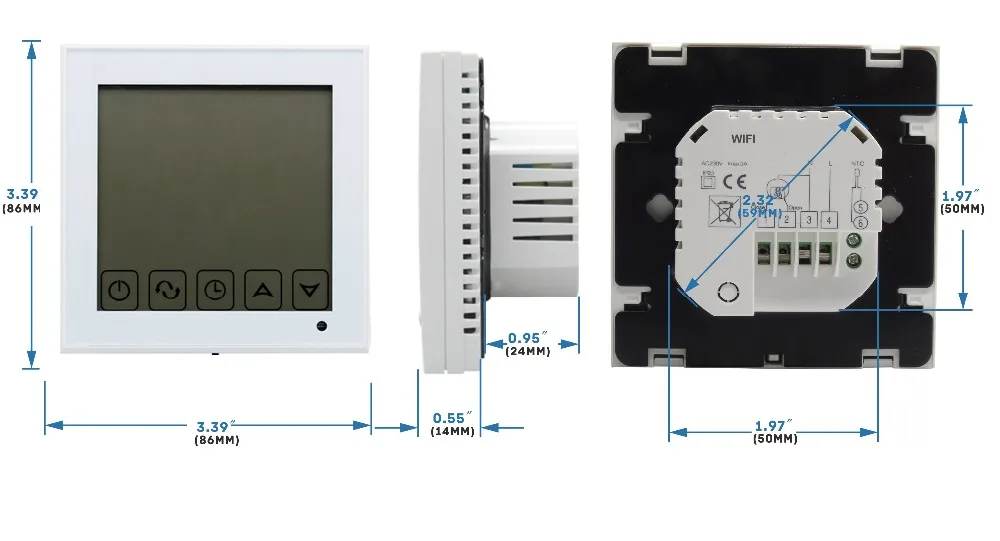

Size description

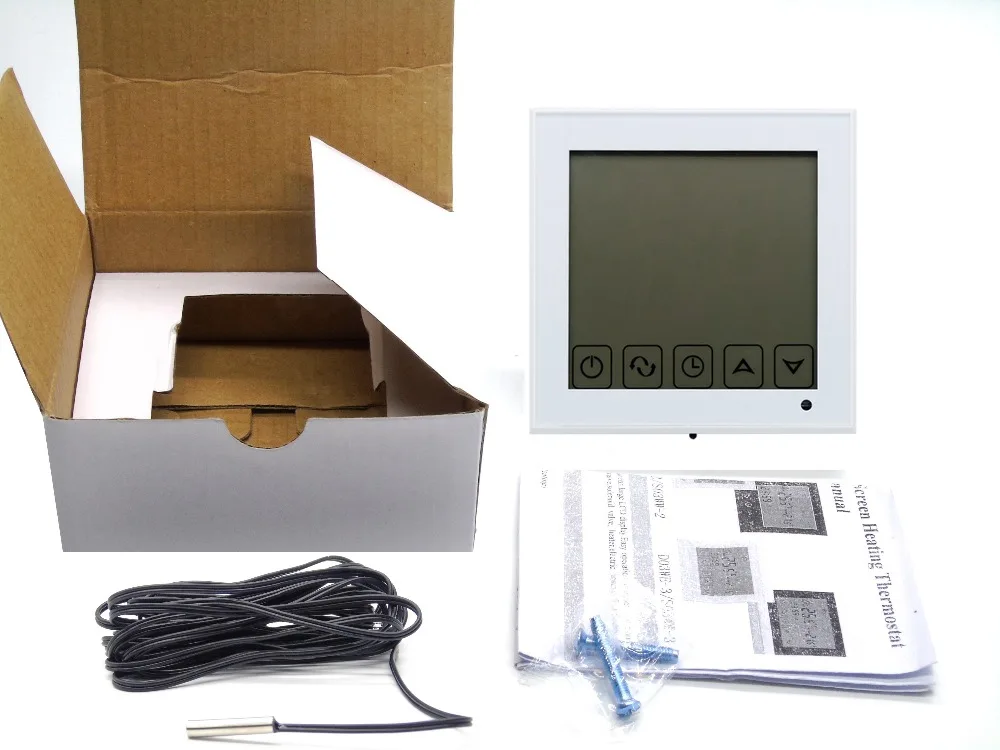

Пакет включает:

1 * термостат (цвет по желанию)

1 * внешний датчик (3M, NTC10k)

2 * крепежные винты

1 * Руководство пользователя термостата (на английском языке)

25A 5KW Цифровой термостат для обогрева пола для наружной установки | термостат для обогревателя | термостат для подогрева полаТермостат для обогрева пола

25A 5KW Цифровой термостат теплого пола для наружной установки для обогревателя

D805M термостат интегрированной конструкции, он использует CPU микрокомпьютера, может устанавливать температуру по периодам. Все данные о рабочем состоянии и среде отображаются на ЖК-дисплее, это помогает пользователю ориентироваться.Большой токовый выход может удовлетворить нормальные требования к нагреву (16A-25A) и точность температуры Enhence, поэтому будет более удобно и эффективно контролировать температуру с помощью удобного и энергосберегающего способа. Он может управлять мощным оборудованием, таким как: кабель, электротермическая пленка, электрический радиатор, настенное крепление и т. Д.

Область применения
Цифровой регулятор температуры серии D805M подходит для напольного отопления, нагрева воды, электрического нагревательного оборудования (электротермическая пленка, нагревательный кабель, электрические нагреватели, проволока сопротивления, пластина из кристаллов углерода).

Характеристики продукта
1 Рекомендуется для регулирования теплых полов и электрического отопления.
2. Электронное управление включением / выключением до 5 кВт, 25A
3. Весь термостат, подключенный напрямую нагревательного элемента, может управлять
4. Большой дисплей с подсветкой, светодиодный экран, удобный для просмотра и чтения
5. Инфракрасный пульт дистанционного управления -управляемая функция (опция)
6. Встроенный прерыватель
7. Перекалибровка температуры дисплея
8. Обзоры, отображение и установка комнатной температуры
9.1-датчик: Комнатный датчик

Технические инструкции
Материал корпуса: ABS + сплав ПК (огнестойкий)
Отрицательная индуктивная нагрузка: 220 В, 3 А
Импедансная нагрузка: 220 В 25 А
Размер формы: 86 мм * 86 мм * 40 мм (внешний фиксированный)
Монтажное отверстие находится отдельно от стандартной распределительной коробки 60 мм

Услуги
Доступны в индивидуальном исполнении, ODM и OEM.

Чувствительный элемент	NTC	диапазон настройки температуры	5 ~ 40ºC
Напряжение питания	AC 220V ± 15% 50/60 Гц	Диапазон отображения температуры	0 ~ 60ºC
Ток нагрузки	3A (индуктивная нагрузка) 25A (резистивная нагрузка)	Условия эксплуатации	0 ~ 50ºC
Собственное энергопотребление	<1 Вт	Точность	± 1ºC
Площадь поперечного сечения	0.5 ~ 4мм⊃2;	Относительная влажность	90% относительной влажности
Защитный диапазон	IP30	Материал корпуса	АБС + ПК
