Устройство электрический теплый пол – Электрический тёплый пол своими руками: устройство и схемы

технология укладки + схемы » Аква-Ремонт

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

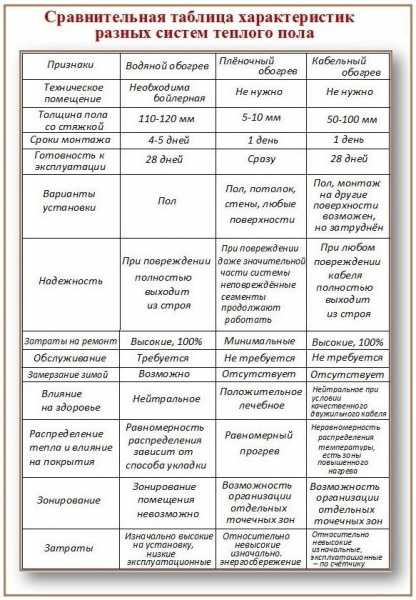

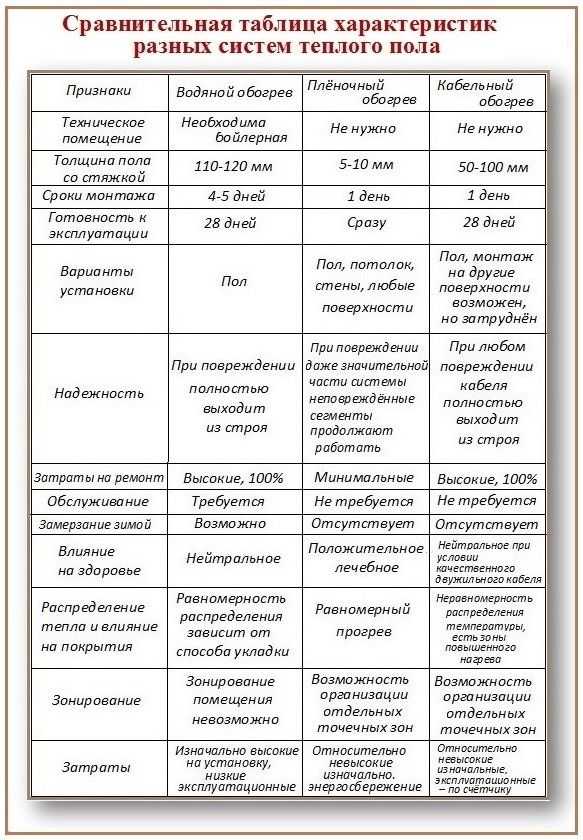

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

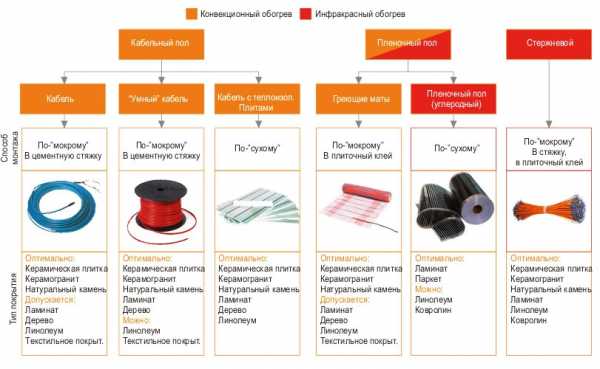

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

• кабельный
• кабельный на основании
• пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

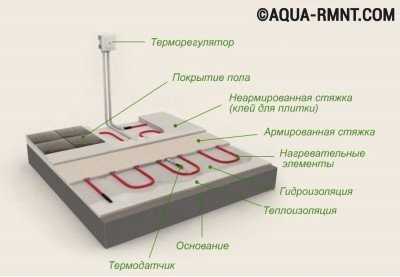

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

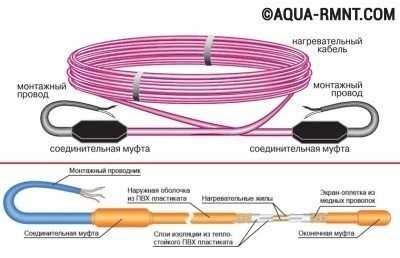

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

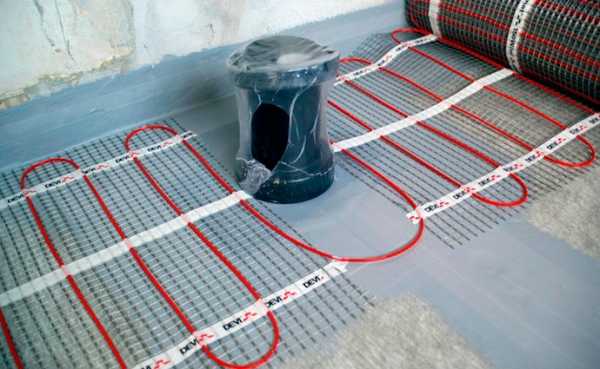

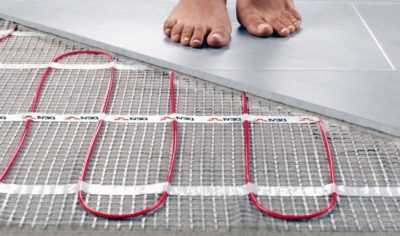

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

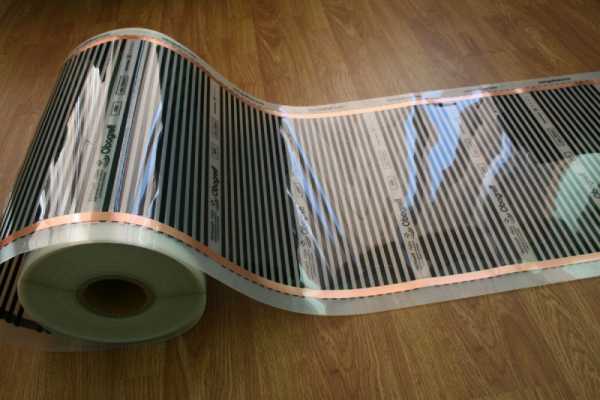

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

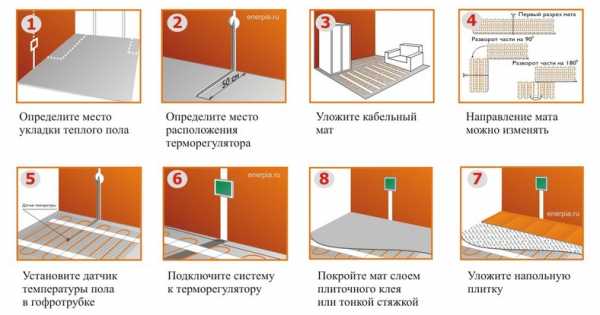

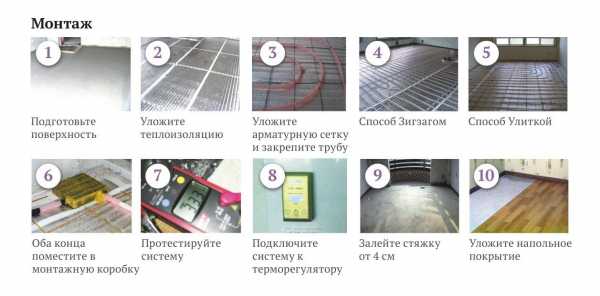

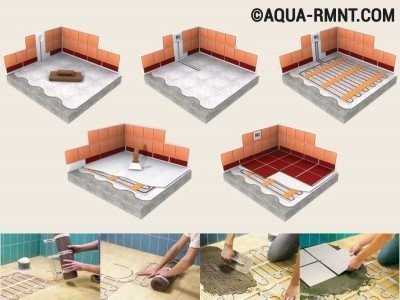

Пошаговый инструктаж для монтажа

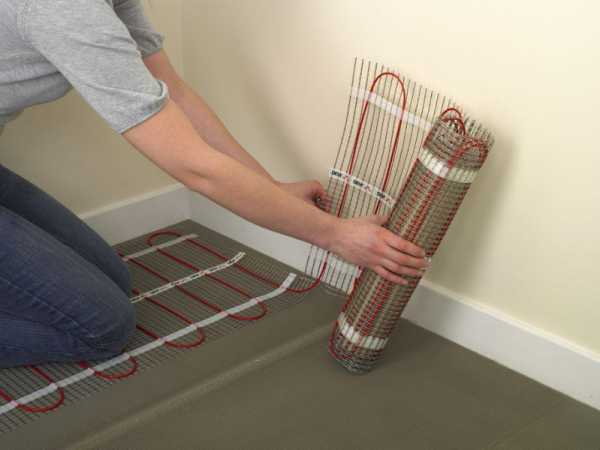

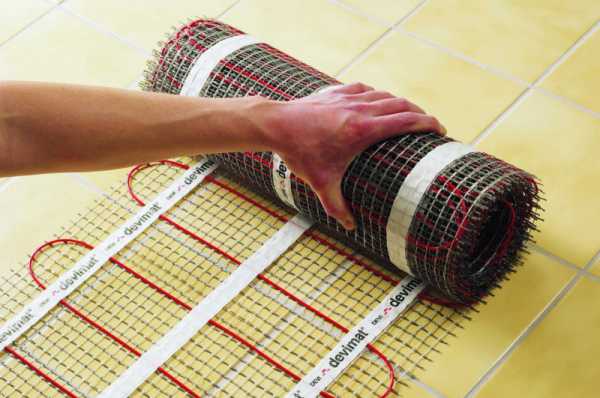

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

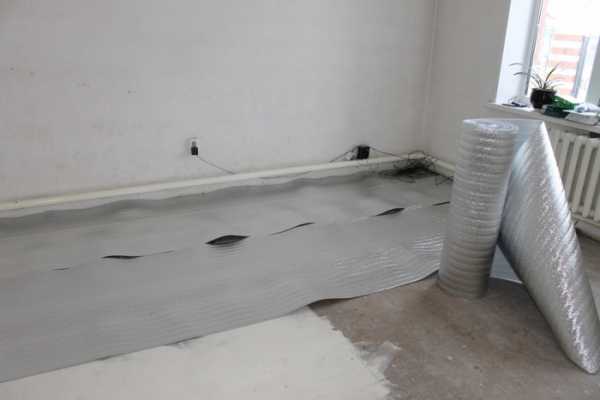

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

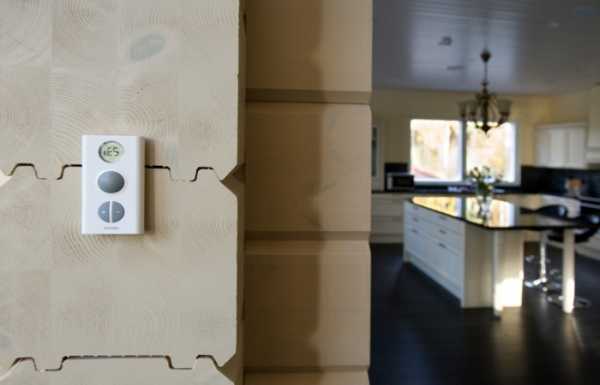

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

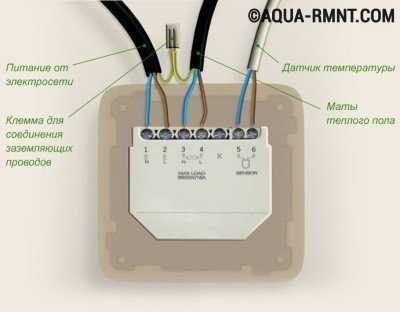

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

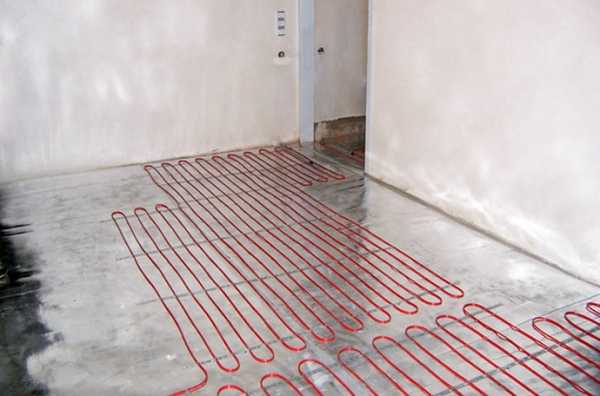

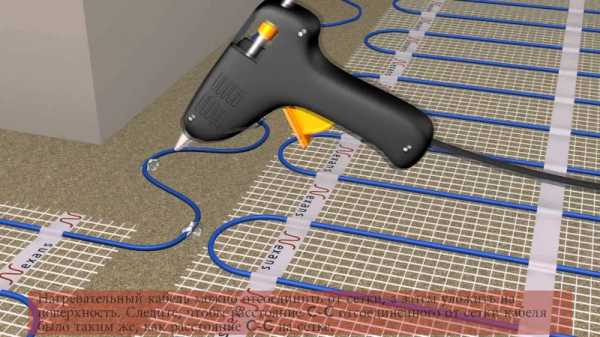

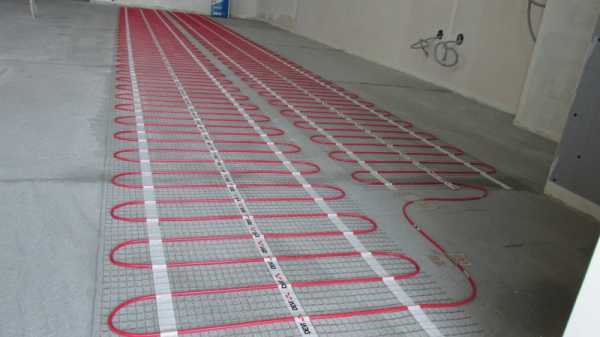

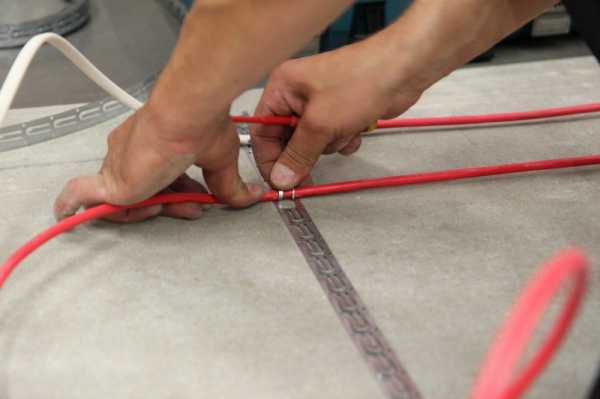

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

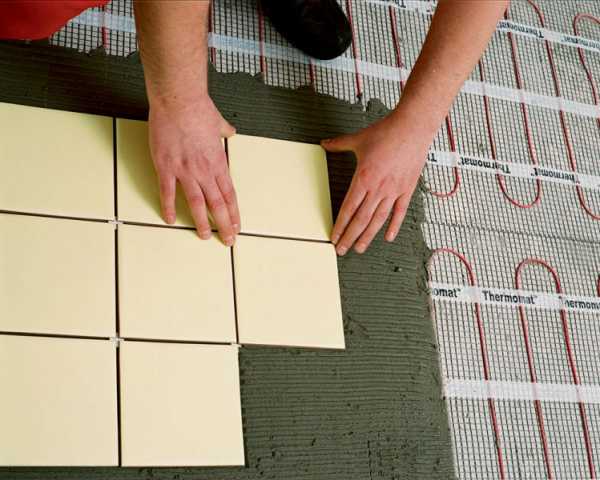

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

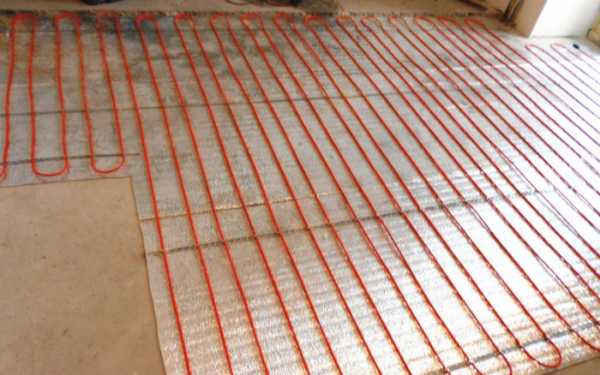

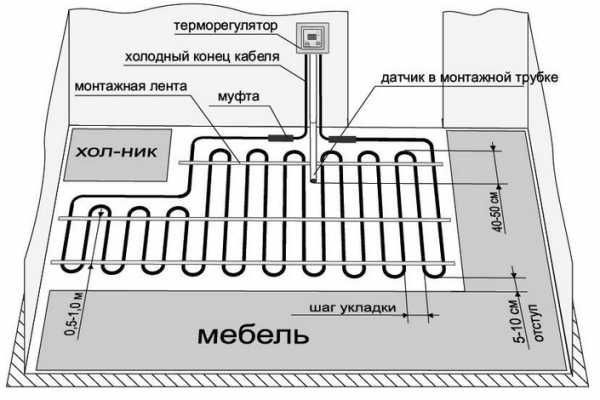

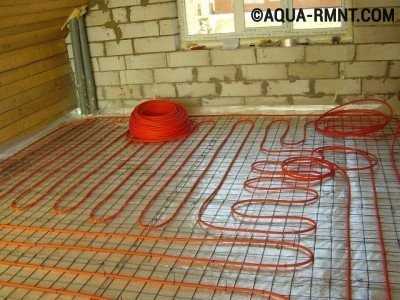

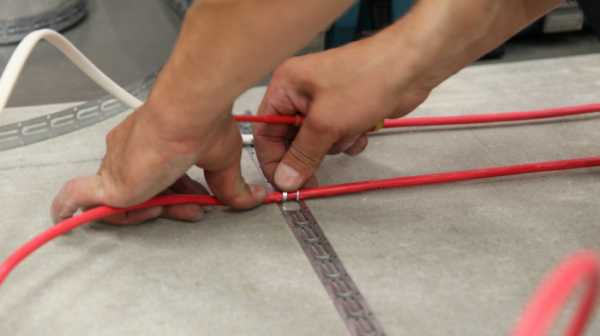

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

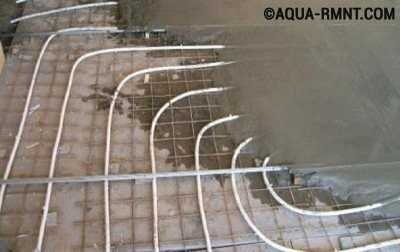

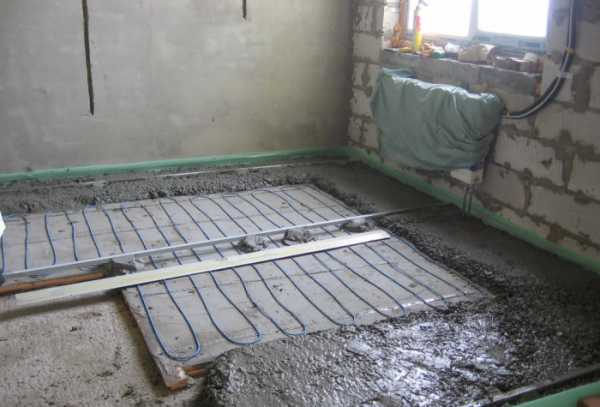

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

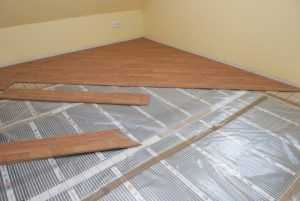

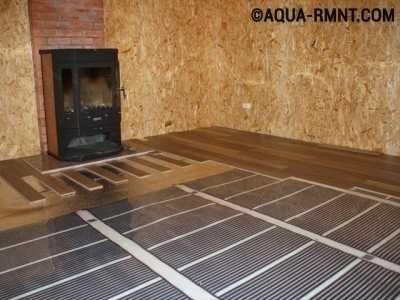

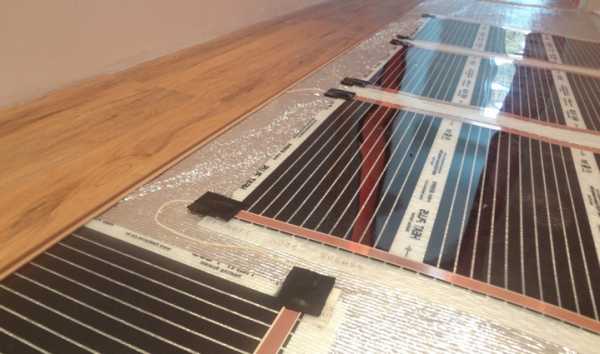

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

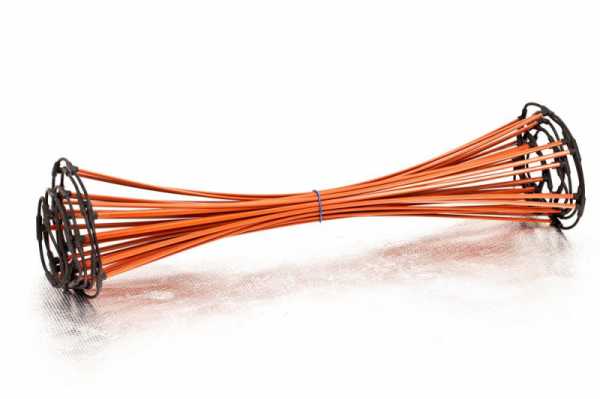

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

aqua-rmnt.com

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

• кабельный теплый пол;
• настил в виде матов;
• инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

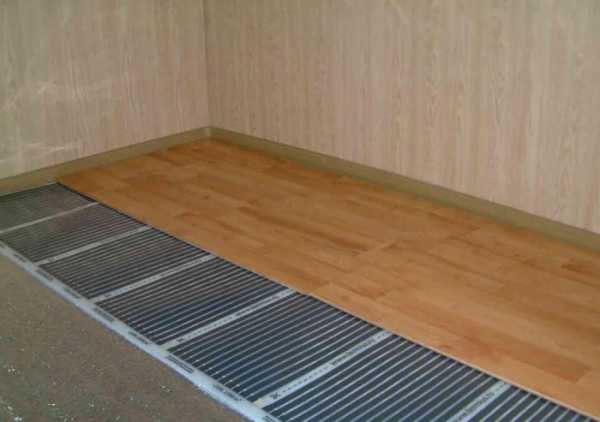

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.

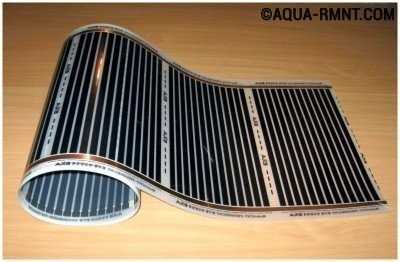

2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.
   Выбирая кабельный обогрев, следите за качеством приобретаемого провода

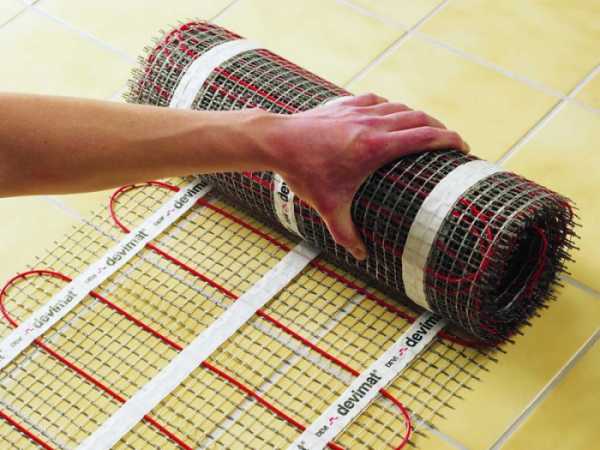

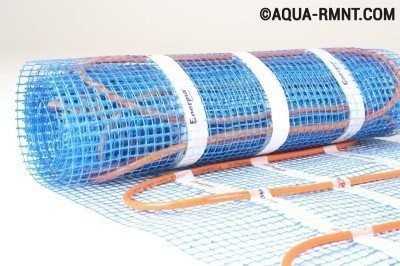

3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

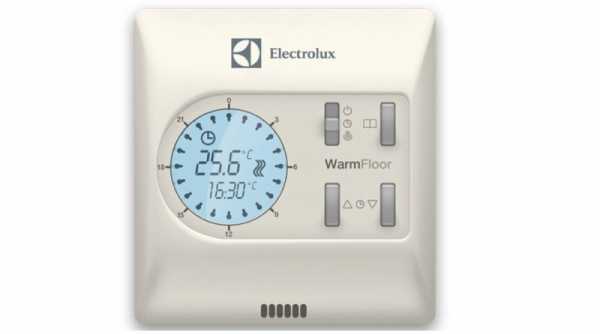

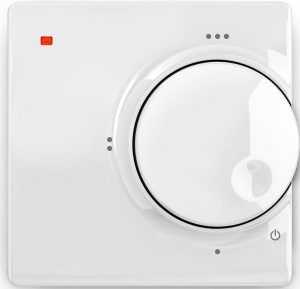

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

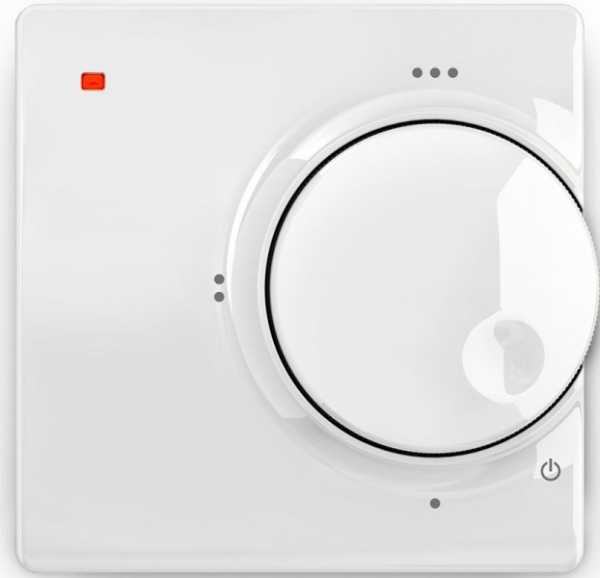

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

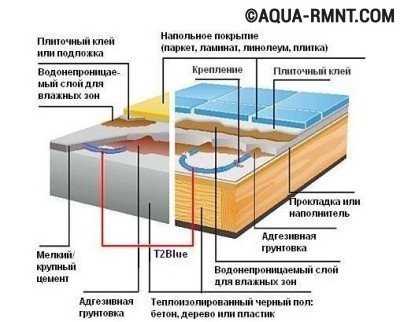

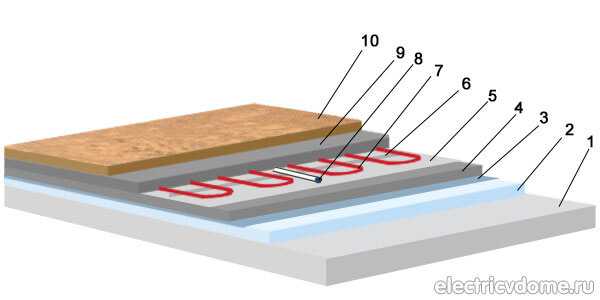

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

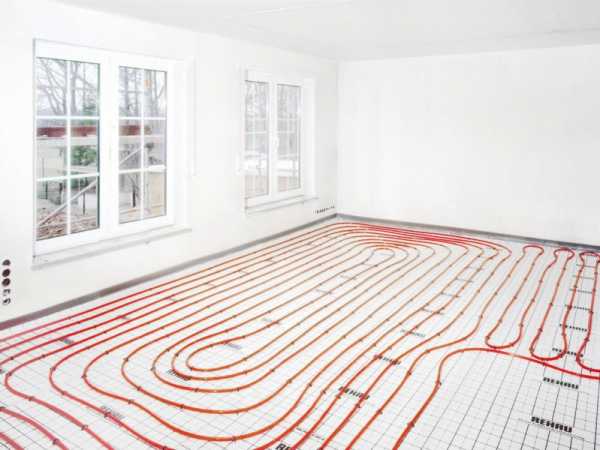

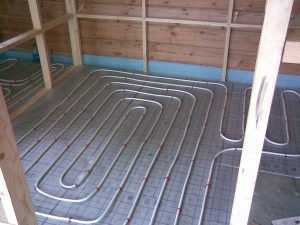

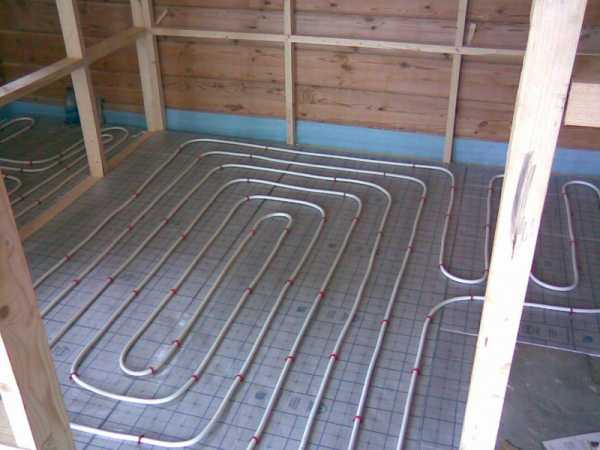

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

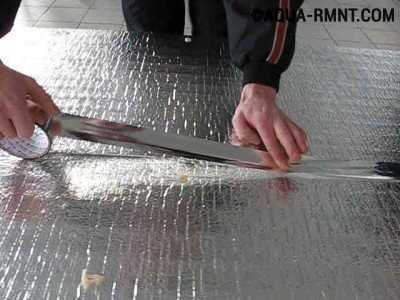

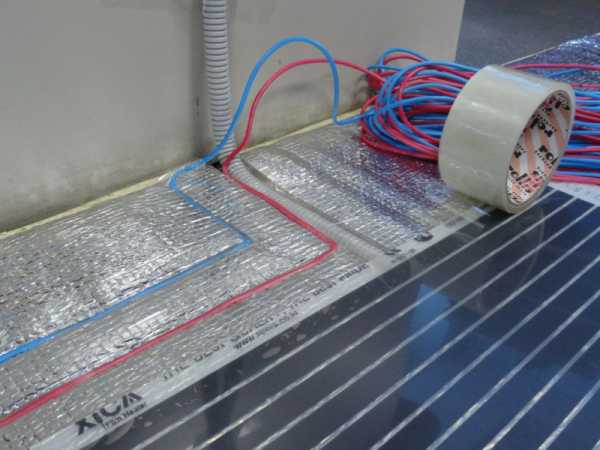

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

gurupola.ru

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

• кабельный теплый пол;
• настил в виде матов;
• инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.



   Выбирая кабельный обогрев, следите за качеством приобретаемого провода

3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

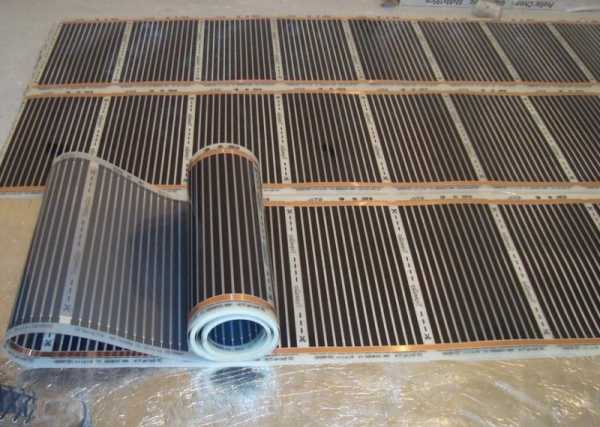

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

dekormyhome.ru

Устройство электрического теплого пола своими руками

Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.

Виды и сравнение электрических полов

Типы систем, способы монтажа и рекомендации по выбору напольных покрытий

Электрические теплые полы бывают четырех типов:

Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.

Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).

Электрический кабельный пол подходит для больших площадей, а также для помещений с нестандартной планировкой

В нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.

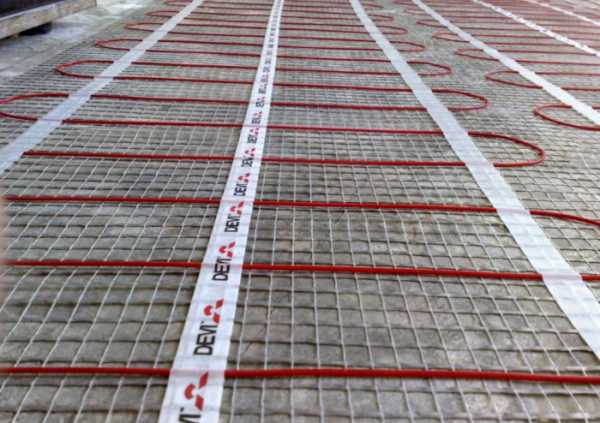

Шаг укладки в нагревательных матах уже соблюден — монтаж упрощается

Инфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.

Главные преимущества ИК-пленки — сухой и быстрый монтаж

Общее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.

Подробнее о характеристиках различных систем:

Подготовка основания для монтажа

Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?

1. Демонтировать прежнее напольное покрытие.
2. Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
3. Обработать основание грунтовкой.
4. После высыхания грунтовочного слоя уложить теплоизолятор.

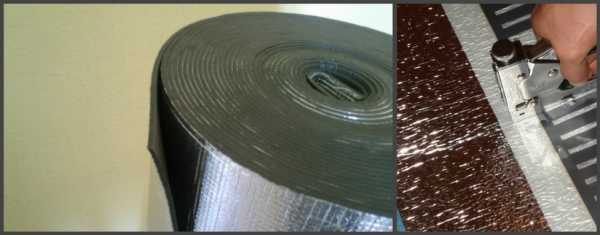

Фольгированная теплоотражающая подложка необходима для того, чтобы не обогревать пол или потолок ваших соседей

Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.

Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.

Монтаж электрических полов

Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.

Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.

Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.

При расчете речь идет не об общей, а о полезной площади помещения.

Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.

Видео-инструкция по монтажу в помощь:

Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.

Пошаговая технология монтажа нагревательных матов

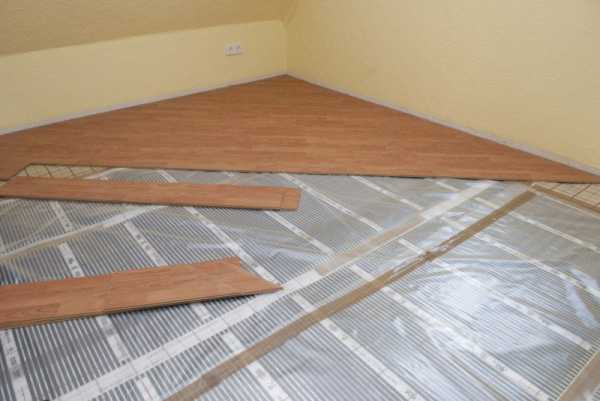

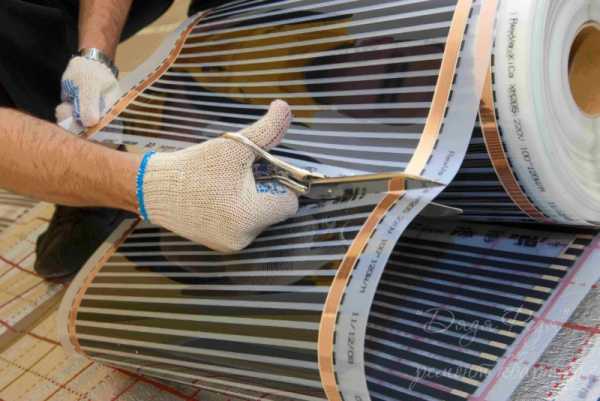

Монтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.

Самое подробное обучающее видео:

На завершающем этапе укладывается чистовое напольное покрытие.

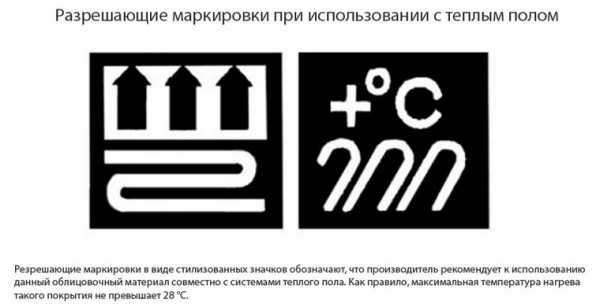

Выбор напольного покрытия

Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.

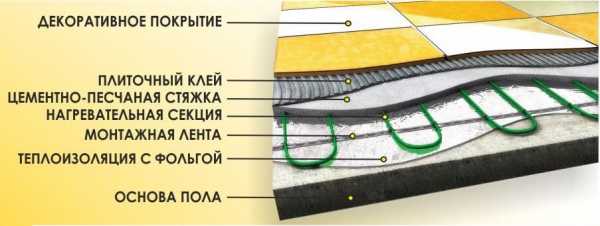

Пирог пола из кабеля под плитку

Чаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.

В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.

Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.

Материалы По Теме:

polprofy.ru

Устройство электрического теплого пола, все об устройстве теплых полов, система теплый пол

Перед тем как приступить к непосредственному монтажу электрического теплого пола необходимо закупить все необходимые для этого материалы. Чтобы это сделать, необходимо знать саму конструкцию и устройство теплого пола.

Кабельная система обогрева теплого пола состоит из таких основных устройств:

# Основание пола

Не смотря на то, что основание не является неотъемлемым устройством электрического теплого пола, поверхность, на которую будет укладываться нагревательный кабель можно сравнить с функцией, выполняющей, роль фундамента для дома, она должна быть ровной и без трещин.

Чтобы создать идеально ровную поверхность пол изначально выравнивается с помощью стяжки из гипсовых или цементных смесей.

# Теплоизоляция

Для того чтобы уменьшить тепловые потери на подготовленное основание укладывают слой теплоизоляционного материала. Важно чтобы теплоизоляция была также качественной, не проседала от массы самого теплого пола и температуры в процессе его эксплуатации – была термостойкой.

Особенно теплоизоляция целесообразна к использованию если систему «теплый пол» устанавливают над холодным не отапливаемым помещением (подвалы, балконы и т.п.). Также теплоизоляционный слой выполняет роль звукоизоляции, снижая при этом уровень шума в помещении.

Чтобы снизить теплопотери через наружные стены, укладывают теплоизоляцию не только на пол, но и по периметру всех стен, толщиной до 1 см. В качестве теплоизоляционного материала используют стиродур, пенополистирол, пробковый агломерат, волокнисто-минеральные плиты и многое другое.

# Гидроизоляция

На поверхность теплоизоляции следует установить гидроизоляционный разделительный слой. Раскладывают гидроизоляционный материал по всей поверхности пола с заходом на стены. В качестве гидроизоляционного материала вполне подходит обычная полиэтиленовая пленка.

Некоторая специфика монтажа устройств теплого пола не предусматривает установку гидроизоляции, однако для установки теплого пола в таких помещениях как ванные, сауны, бани — гидроизоляция необходима.

# Цементно-песчаная стяжка

После того как уложен слой тепло- и гидроизоляции необходимо создать прочное основание для монтажа нагревательного кабеля. С этой целью поверх изоляционных материалов заливается цементно-песчаная стяжка с армирующей сеткой.

# Тепло выравнивающий экран

Чтобы тепло равномерно распределялось по бетонной стяжке, а также для предотвращения перегрева нагревательного кабеля, бетонная стяжка перед прокладкой кабеля покрывается специальной фольгой или металлической сеткой.

Некоторые специалисты, стараясь с экономить на материалах, используют пенофол покрытый фольгой (тонкие подложки 3-5 мм), который совмещает в себе теплоизоляцию и выравнивающий экран. Как показывает практика этот материал мало эффективен, так как под действием веса цементной стяжки и напольного покрытия, его толщина уменьшается и теплоизоляционные характеристики существенно снижаются.

# Монтажная лента

Перед укладкой нагревательного кабеля на пол сперва крепится монтажная лента. Ее прокладывают по всей комнате с шагом 50 см перпендикулярно линиям нагревательного кабеля. На монтажной ленте предусмотрены специальные скобы для крепления кабеля. Благодаря им, нагревательный кабель надежно и равномерно крепится к полу.

# Нагревательный кабель, датчик температуры и терморегулятор

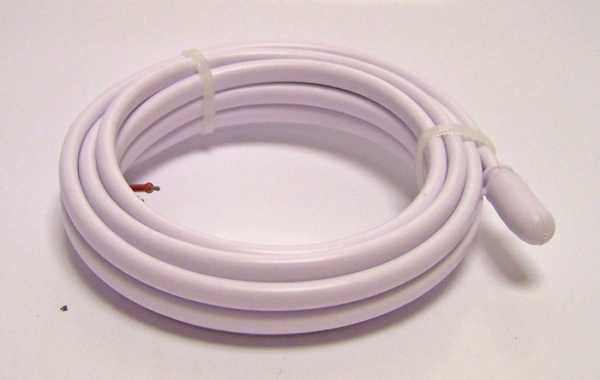

Датчик температуры необходим для измерения температуры пола. Укладывается он вместе с нагревательным кабелем. Терморегулятор служит для управления температурой подогрева.

Существует множество разновидностей терморегуляторов способных контролировать не только температуру пола, но и температуру воздуха в помещении. Некоторыми из них возможно управлять по локальной сети через ноутбук или смартфон.

# Заключительная стяжка

Уложенные элементы теплого пола должны представлять собой прочную монолитную конструкцию и стать надежной гарантией эксплуатации в будущем. Для этого разложенный нагревательный кабель заливают цементной стяжкой.

#Напольное покрытие

После того как стяжка подсохла и стала достаточно прочности можно приступать к настилу напольного покрытия (керамической плитки, ламината и т.п.).

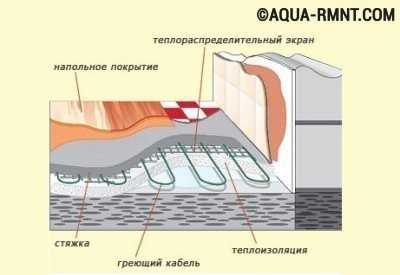

1. 1. Основание
2. 2. Теплоизоляция
3. 3. Гидроизоляция
4. 4. Цементно-песчаная стяжка
5. 5. Тепло выравнивающий экран (фольга)
6. 6. Монтажная лента
7. 7. Нагревательный кабель
8. 8. Датчик температуры пола
9. 9. Заключительная стяжка
10. 10. Напольное покрытие

Разобравшись с устройством электрического теплого пола можно приступать непосредственно к монтажу теплого пола.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Устройство теплого электрического пола

Современные технологии позволяют значительно поднять уровень комфорта проживания. Например, система теплого пола помогает эффективно решить вопрос отопления жилого дома. Сегодня известно сразу несколько подобных технологий, речь идет о водяном отоплении и электрическом. В этой статье мы расскажем вам обо всех особенностях изготовления электрического обогрева. В частности, вы узнаете устройство теплого электрического пола. Эта статья поможет вам разобраться с тем, как все сделать своими руками.

Разновидности обогрева

На сегодняшний день известно несколько систем электрического теплого пола:

• Кабельный.
• Маты.
• Инфракрасный.

Каждая из них имеет свои особенности и различия. Однако при их обустройстве используются практически одинаковые расходные материалы. Разница только в используемых нагревательных элементах. Так, для обустройства электрического обогрева необходимо иметь:

• Терморегулятор.
• Температурный датчик.
• Теплоизоляция.
• Отражающий слой.
• Провода для соединения.
• УЗО.

Это основная комплектация любого электрического теплого пола. Набор материалов может отличаться, исходя от способа крепления. Также комплектация может быть изменена в зависимости от выбранного способа монтажа. Например, известна сухая технология теплого пола. Также монтаж может осуществляться в стяжку пола или в слой плиточного клея. Теперь предлагаем вам рассмотреть особенности этих систем.

Кабельный обогрев

Основным элементом системы отопления является нагревательный кабель. Принцип его действия очень прост. По кабелю проходит электрический ток, который преобразовывается в тепло. Прогревая стяжку и напольное покрытие, тепловая энергия отдается внутрь помещения. Сам кабель состоит из несколько токопроводящих жил. Именно в них происходит преобразование электричества в тепло. В частности, кабель состоит из:

• Токопроводящей жилы.
• Защитного пластикового слоя.
• Алюминиевый экран.
• Медный проводник.
• Полиэфирная пленка.

В сравнении со всеми системами электрического теплого пола, монтаж кабельного обогрева считается самым сложным. Ведь крайне важно точно произвести укладку отопительного контура. При этом необходимо строго соблюдать шаг укладки и прочее.

Нагревательный кабель обязательно покрывается слоем стяжки. Также существует технология, которая подразумевает укладку плитки непосредственно на нагревательный кабель. В таком случае нагревательный контур будет располагаться в слое плиточного клея. За счет этой возможности, подобный обогрев можно укладывать в квартирных домах, где заливка стяжки невозможна.

Важно! Одно из преимуществ этого обогрева в том, что теплый пол можно уложить в помещении со сложной конфигурацией. Более того, его с успехом используют при обогреве балкона и лоджии.

Нагревательные маты

В этом случае речь идет об использовании того же нагревательного кабеля, только он уже уложен на монтажную сетку. В этом случае кабель закреплен с определенным шагом. Процесс монтажа очень прост. Предварительно необходимо продумать его месторасположение, а после произвести укладку. Нагревательные маты продаются в рулонах, по этой причине их монтаж сводится к тому, чтобы размотать рулон по всей площади пола. Монтажная сетка очень легко разрезается на случай необходимости поворота. Что касается способа монтажа, то такой теплый пол можно также укладывать в слой стяжки и плиточного клея.

Инфракрасный обогрев

В этом случае используется специальная инфракрасная пленка. Она состоит из двух слоев пленки, между которыми располагаются углеродные нагревательные элементы. Толщина инфракрасного электрического теплого достигает до 0,5 мм. Такая толщина позволяет производить монтаж обогрева непосредственно под напольное покрытие, например, линолеум, ламинат и тому подобное.

Важно! Использование инфракрасной пленки является отличным решением в тех помещениях, в которых отсутствует возможность заливки стяжки.

Если говорить за способ монтажных работ, то преимущественно это сухой способ. Однако, существует технология, подразумевающая мокрый способ монтажа. В этом случае сверху нагревательного элемента укладывается защитный слой в виде полиэтиленовой пленки и сетки, а сверху производится монтаж керамической плитки.

Распределение нагревательных элементов

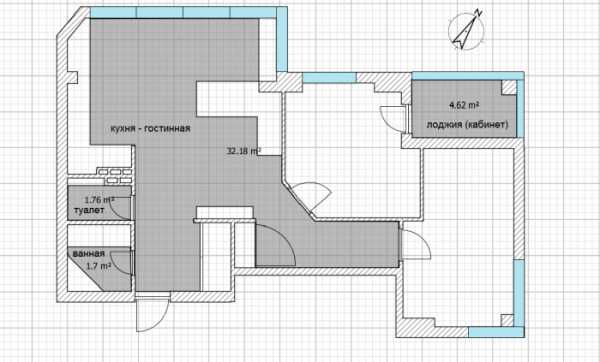

Итак, теперь подробнее рассмотрим вопрос о том, какое устройство теплого пола. Если вы решили произвести монтаж электрического теплого пола, то сперва производится проектирование. Так, необходимо на проекте четко обозначить места, где укладка электрического теплого пола не допускается. Например, это может быть место, где проходит горячий трубопровод. Также подобное отопление не допускается укладывать под крупногабаритную мебель и другие стационарные предметы, например, унитаз, душевая кабинка и прочее. Почему? Нагревательные элементы могут перегреваться и из-за этого работа теплого пола будет некорректной.

Таким образом на проекте у вас получиться фигура неправильной формы. Стоит еще добавить, что на момент составления такого проекта, вам необходимо четко знать способ расстановки мебели и других предметов.

Важно! Минус этого обогрева в том, что спустя время произвести перестановку мебели будет затруднительно.

Другая особенность проектирования теплого пола заключается в том, что при монтаже электрического обогрева в разных комнатах необходимо устанавливать индивидуальный терморегулятор. Хотя сегодня существует такая разновидность терморегулятора, который имеет функцию индивидуального контроля температуры одновременно в разных помещениях. Однако в любом случае необходимо в каждой комнате установить индивидуальный температурный датчик, который помещается непосредственно возле нагревательного элемента.

Что касается терморегулятора, то на проекте также необходимо обозначить место его установки. Заранее определите, будет это скрытый монтаж или накладной. Если скрытый, то на подготовительном этапе необходимо проштробить стену и отверстие для установки встраиваемого терморегулятора. После укладки нагревательного элемента сделать это будет сложно.

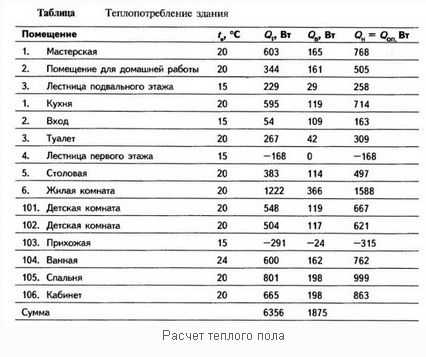

Расчет материала

Когда у вас уже готов монтажный проект теплого электрического пола, можно приступать к расчету всего материала. Так, определяете площадь пола, на которую будет производиться укладка электрического обогрева. Если будет использоваться нагревательный кабель, то определяется шаг его укладки. Как следствие это поможет вам узнать метраж кабеля. Еще необходимо измерить длину питающего кабеля, который будет идти от нагревательного элемента к терморегулятору, а также от терморегулятора к электрическому щитку для подключения.

Кроме всего прочего, вам следует сразу рассчитать количество необходимой теплоизоляции и ее вида. Если будет заливаться стяжка, то по периметру стен должна быть уложена демпферная лента.

Совет! На этой стадии вам следует проверить мощность и качество существующей электрической проводки в доме или квартире. Вам необходимо понимать и знать предполагаемую нагрузку на электрическую сеть и определить, готова ли она справиться. Если проводка слабая, то необходимо сперва ее поменять.

Подготовка основания пола

Выполнив все расчеты и закупку материалов, можно приступать к монтажным работам. Сперва производится подготовка напольного основания. Полы должны быть идеально ровные. Если у вас имеется старая стяжка, то обязательно проверьте ее качество. Если она ровная и хорошо держится, то ее можно оставить, но только в том случае если теплый пол не подразумевает его монтаж в стяжку.

Если, простучав по стяжке, вы слышите пустой звук, то необходимо произвести полный ее демонтаж. Очистив поверхность необходимо залить выравнивающую черновую стяжку. В случае необходимости заливки тонкого слоя, можно использовать самовыравнивающие смеси. Поверхность пола обязательно гидроизолируется. Для этого можно использовать гидроизоляционные обмазочные материалы. Также можно использовать обычную полиэтиленовую пленку.

Монтаж теплоизоляции

На следующем этапе идет слой теплоизоляции. Благодаря этому работа электрического теплого пола будет эффективной и обеспечит помещение необходимым теплом. Если теплоизоляции не будет, то обогрев будет идти перекрытия пола, а не помещения. После теплоизоляции обязательно укладывается отражающий слой. Эта отражающая пленка позволит направлять всю тепловую энергию вверх в помещение.

Толщина теплоизоляционного слоя должна определяться исходя из того, какое помещение находится под перекрытием. Если это отапливаемое помещение, то нет необходимости в большой толщине. Если там неотапливаемый подвал или вовсе грунт, то слой теплоизоляции должен быть достаточным, чтобы исключать тепловые потери.

В любом случае монтаж теплоизоляции должен осуществляться стык встык. Для стыковки теплоизоляции используется строительный скотч. Хорошо, если теплоизоляционный слой сразу будет иметь слой отражающей пленки. Если он отсутствует, то необходимо сверху утеплителя положить и эту пленку.

Монтаж и подключение нагревательного элемента

После этого можно приступать к укладке нагревательного элемента. Способ укладки напрямую зависит от выбранной технологии теплого электрического пола. Если это кабельный обогрев, то сперва крепится монтажная планка. На нее производится укладка кабеля с определенным шагом. Помните, что один нагревательный контур должен состоять из одного цельного кабеля. Никаких соединений и стыковок в стяжке не должно быть. Если вы используете нагревательные маты, то здесь все гораздо проще. Вам необходимо распределить маты по всей площади. Также мат должен быть цельным без соединений.

Что касается монтажа кабеля, то здесь следует следить за тем, чтобы провод не натягивался. Также не допускается изломов. Все это может привести к некорректной работе напольного обогрева. Когда нагревательный кабель полностью распределен по всей площади помещения, необходимо произвести его подключение к терморегулятору. Также необходимо уложить температурный датчик.

При укладке температурного датчика необходимо обратить внимание на одну особенность. Температурный датчик необходимо поместить в специальный гофрированный шланг. Эта необходимость связана с тем, что в случае выхода из строя температурного датчика, его можно поменять благодаря гофре. Располагаться температурный датчик должен возле нагревательного элемента.

Наличие такого датчика является необходимостью, так как благодаря ему будет происходить контроль работы теплого пола на предмет выключения и включения. Без него, поверхность пола будет перегреваться. Более того, будет значительно увеличен расход электричества и это отобразиться на коммунальных платежах. Поэтому установка терморегулятора и температурного датчика позволит экономить семейный бюджет.

Далее необходимо установить терморегулятор и к нему подвести питающий провод от электрического щитка, провод для подключения теплого пола и провод от температурного датчика. На терморегуляторе производитель указывает схему подключения каждого кабеля. Поэтому с этим у вас не должно возникнуть проблем.

Тестовый запуск и финишное покрытие

Когда монтажные работы полностью выполнены, необходимо произвести тестовый запуск напольного обогрева. Следует убедиться в том, что все зоны теплого электрического пола равномерно греются и работают исправно. После этого выполняется настил финишного покрытия. Технология этого процесса будет зависеть от используемой системы. Если это инфракрасный теплый пол, то сверху кладется фанера или другой защитный материал, а после укладывается чистовое покрытие. Если это кабельный обогрев, то сперва заливается стяжка по маякам, а после монтируется керамическая плитка или другое напольное покрытие. Также сверху нагревательных электрических матов можно сразу укладывать керамическую плитку. В этом случае следует правильно выбрать плиточный клей, который можно использовать в комбинации с теплыми полами.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления теплого электрического пола. Как видно, его устройство не такое уж и сложное. Со всеми работами вполне реально справиться своими руками. Во всей этой работе необходимо соблюдать последовательность работ и плюс ко всему технологию монтажа и подключения электрического обогрева. В результате вам получится обеспечить свое жилье необходимым теплом и уютом.

Мы надеемся, что предоставленный материал помог вам получить ответы на все интересующие вас вопросы. Будьте уверенны, вы сможете справиться со всеми работами. А чтобы закрепить всю предоставленную теорию в этой статье, предлагаем вам посмотреть подготовленный видеоматериал о монтаже теплого электрического пола.

bouw.ru

Теплые электрические полы: монтаж своими руками

В прошлой статье шла речь о теплых водяных полах, а сегодня поговорим о том, как правильно сделать теплые электрические полы своими руками. Ведь среди прочих систем отопления полы с подогревом вызывают особый интерес. Они создают наиболее высокий уровень комфорта как в квартирах, так и в частных загородных домах. Однако многие считают, что монтировать пол с подогревом в квартире, а уж тем более в доме — дорого и сложно. Вот мы с вами и разберемся, так ли это.

Теплые электрические полы обогреваются электрическим обогревателем при помощи кабельной системы. Он более долговечен, легок в управлении и прост при монтаже. Справедливости ради замечу что бывают ещё инфракрасные теплые пленочные полы, но мне они кажутся «несерьезными», поэтому в данной статье их рассматривать не буду, хотя, возможно посвящу отдельную статью и им, если познакомлюсь с ними поближе.

Начну с ложки дегтя — основными недостатками теплого электрического пола считаются возможность нарушения напольного покрытия от резкого нагрева и серьезные материальные расходы на эксплуатацию теплых полов.

Электрические тепловые системы используются не только для обогрева пола внутри дома, но и для ступенек, дорожек возле дома, чердачных перекрытий и даже для труб водопроводной системы. Но повторяю, что монтаж теплых электрических полов вы должны продумать еще перед строительством дома.

Устройство теплых электрических полов

Самыми популярными на сегодняшний день являются теплые полы на основе резистивного кабеля. Они широко используются в квартирах для обогрева полов в прихожих, ванных и других зонах, где постелена керамическая плитка (об укладке керамической плитки есть хорошая статья).

Особенно это актуально для жильцов первых этажей, которые вынуждены бороться с холодным воздухом поступающем сквозь плиту перекрытия из подвала. Существует два варианта обогрева через резистивный кабель: одножильный и двухжильный.

Схема укладки одножильного кабеля теплого пола

У одножильного кабеля жила из нихрома (нихром является хорошим сопротивлением и отлично нагревается при токопрохождении) заключена в термостойкую полимерную изоляцию, облаченная в экранирующую оболочку из стальной фольги или медной проволоки. Эта оболочка дополнительно покрыта изоляцией. С двух сторон этого кабеля выведены холодные концы, которые и подключаются к электросети.

Двухжильный кабель устроен иначе – у него параллельно резистивной жиле проходит холодный питающий провод (иногда его роль может играть экранирующая оплетка).

Двухжильный кабель несколько дороже одножильного, но проще при монтаже, так как его второй конец не нужно возвращать к месту подключения. Но что самое важное – он гораздо меньше создает электромагнитное излучение. Все от того, что поля двух проходящих параллельно проводов – гасят друг друга. Именно из-за этого специалисты рекомендуют использовать только двухжильный кабель, особенно для жилых помещений. Ведь забота о здоровье лежит превыше всего, а вы наверное уже знаете о вредном влиянии электромагнитных полей на человека.

Комплект теплых электрических полов

В комплект теплых электрополов входят:

• экранированная защита;
• нагревательные кабели с трехслойной изоляцией;
• кабель двужильный;
• монтажная лента;
• регулятор с датчиком.

Стоимость монтажа всей системы теплого электрического пола составит 30 % от стоимости основного оборудования. Так что здесь придется выбирать — заказать специалистов, либо создать тоже самое своими золотыми руками.

Теплый электрический пол это комфортно

Как правило, нагревательный кабель аккуратно заливается цементно-песчаной стяжкой в 5 см. Для сокращения расхода электроэнергии можно использовать принцип сбережения тепла. Для этого необходимо увеличить слой цементно-песчаной заливки стяжки до 10-15 см. При прогревании пола в ночное время, когда тарифы на потребление электроэнергии чуть ниже, тепло аккумулируется в стяжке. Но для этого придется использовать, в устройстве теплого пола, специальный нагревательный кабель.

Примечание: температура теплого электрического пола может автоматически регулироваться в зависимости от температуры окружающего воздуха — для этого существует термодатчик. Возможность терморегулирования освобождает систему от излишней бесполезной работы, а пользователей – от излишних расходов электроэнергии. Помимо этого терморегулятор гарантирует безопасность при сбоях или замыканий в сети.

Устройство теплого электрического пола  включает лишь несколько действий. Сперва составляется чертеж отапливаемой площади с указанием размещения мест подключений к электросети, датчика температуры, соединительной и концевой муфт и самого нагревательного кабеля.

Дистанция между линиями нагревательного кабеля высчитывается по следующей схеме:

Отапливаемую площадь (м²) умножить на 100 и разделить на длину нагревательного кабеля (м).

К примеру, площадь отапливаемого помещения 16 м², а длина нагревательного кабеля 80 м. Значит дистанция между его линиями будет выглядеть так – 16 × 100 ÷ 80 = 20 см.

Датчик температуры теплого пола помещают в пластиковую трубу диаметром примерно 16 мм. Один конец которой заглушают, чтобы избежать попадание раствора внутрь. Эту трубу устраивают между линиями нагревательного кабеля с открытой области петли на дистанции 0,5-1 м от стены. Изгиб трубки не должен быть выше 6 см. Для расположения датчика температуры, холодного контактного провода и настенного короба терморегулятора в стене выдалбливается/устраивается ниша.

Укладка нагревательного кабеля

Основание под теплый электрический пол очищают, на полу фиксируют монтажную ленту. На нее при помощи специального крепежа (он поставляется в комплекте) закрепляют нагревательный кабель. Обязательно замеряют его сопротивление. Оно должно совпадать с указанным на муфте : от -5 до 10 %.

В заключении необходимо установить шкаф управления: выходы кабелей и труб, реле безопасности, датчики температуры и пр. Но эти работы лучше поручить специалистам-электрикам.

После вышеперечисленных действий нагревательный кабель заливается стяжкой и снова замеряется его сопротивление. Ни в коем случае нельзя подключать нагревательный кабель до полного застывания стяжки. Если в качестве стяжки используется цементно-песчаный раствор, то полное ее застывание происходит только через 3-4 недели. В случае использования самовыравнивающейся смеси, время полного застывания указан в паспорте заводом изготовителем.

После полного застывания пола нагревательный кабель посредством терморегулятора (подробнее о терморегуляторе смотрите здесь) подключается к электрической сети. До намеченной температуры электрический пол должен нагреваться не меньше суток.

Учтите также, ковры или ковролин на теплых электрополах может создать перегрев нагревательного кабеля.

Это слайд-шоу требует JavaScript.

Откуда пришли к нам теплые электрические полы?

В качестве дополнительной информации думаю многим полезно будет узнать. Немногим больше десяти лет назад в Корее на основе нагревательной пленки были созданы ультратонкие теплые полы. Сегодня на нашем отечественном рынке эти полы можно встретить от таких известных фирм как Mirae, Flexel и Caleo. Греющая пленка шириною в 0,5-0,8 м и толщиною в 0,3-0,5 мм, собрана из двух слоев полимера — лавсана и полиэстера. Рассчитана она больше для полов с покрытием из линолеума, ковролина, паркетной доски, ламината.

Между ними располагаются полосы из графитовой пасты, играющие роль резистивных нагревательных элементов (кстати, в пленочных обогревательных полах от фирмы «ССТ» вместо графита используется резистивный металлический сплав). По контуру этого устройства в пленку впаяны два холодных медных кабеля. По ним к нагревательным элементам подается электрический ток. Фирма Caleo разделяет углеродные полосы и медь серебряной сеткой. Это маневр увеличивает срок службы нагревательного устройства. Удельная мощность пленки – 100-240 Вт/м², все зависит от модели. Производители утверждают, что такой тип электрического подогрева пола способен безотказно работать аж до 50 лет.

Видео-инструкция монтажа теплого электрического пола

Посмотрите также это видео в котором пошагово показывается как делать такой пол.

А у меня пожалуй все по этой теме, а вы будьте добры поделитесь ею со своими друзьями в сети/интернете, уверен, она кому нибудь пригодится. Забегая вперед скажу, что следующая статья будет про отделку фасада натуральным камнем. Всем пока, и хорошего вам монтажа теплых полов. И мой низкий поклон всем кто поделился статьей.

---

---

odnastroyka.ru

Разное
