Как устроен и работает электрический теплый пол?
Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.
Производители выпускают различные модификации, которые можно условно объединить по типу нагревательного элемента:
1. Кабельный обогрев;
2. Нагревательные маты;
3. Пленочный инфракрасный излучатель;
4. Жидкостно-электрические конструкции.
Физические принципы, заложенные в работу электрического теплого пола
1. Кабельный обогрев с резистивными жилами. При передаче электроэнергии на основе закона Джоуля-Ленца происходит выделение тепла. Эта закономерность заложена в основу работы нагревательных элементов.
Если в обычных проводах подбирают металлы и их сечение для того, чтобы при максимальной нагрузке снизить тепловые потери, то в системе теплого пола создают конструкции, способные выделять максимальное количество тепловой энергии длительное время без нарушения эксплуатационных характеристик.
Для этого нагревательные элементы создают в виде кабельных конструкций, состоящих из:
- токопроводящей нити резистивного типа, выделяющей тепло;
- слоя тефлоновой изоляции из теплостойкого ПВХ-пластита.
Такие кабели могут быть изготовлены с одной внутренней токопроводящей жилой или двумя. Они используются для разных способов монтажа и подключения. Производители дают на них гарантию от 20 лет и более при соблюдении правил эксплуатации.
При эксплуатации этих конструкций должен соблюдаться баланс тепла, выделяемого от проходящего по жилам электрического тока и отводом его в нагреваемый пол. Для этого все прилегающие к кабелю участки пола создают с однородной структурой, обеспечивающей равномерные тепловые и механические нагрузки.
2. Кабели с жилами саморегулирующегося нагрева. В системе теплого пола могут применяться конструкции саморегулирующегося нагревательного кабеля. Они имеют обыкновенные токопроводящие, а не нагревательные жилы, между которыми расположена полупроводниковая матрица с огромным количеством независимых между собой элементов. Ее диэлектрические свойства определяют именно эти полупроводники, реагирующие на изменения окружающей их температуры.
Когда какой-то участок саморегулирующего кабеля охлажден, то внутри матрицы за счет полупроводников создается структура с большим количеством дорожек для прохождения через них тока, который нагревает кабель и окружающие его слои.
При средней температуре структура полупроводников увеличивает электрическое сопротивление, снижая условия для протекания через них тока и, тем самым, несколько уменьшает выделение тепла.
3. Кабельные маты. Вначале резистивные кабели при монтаже теплого пола просто раскладывали на полу в виде змейки, а затем фиксировали крепежными элементами. Эта технология применяется и сейчас для одножильных и двухжильных конструкций.
Однако производители стали выпускать кабельные маты. Пример исполнения такой конструкции показан на картинке, где сам кабель уже вплетен в мягкую диэлектрическую сетку определенным образом. Его уже не требуется тщательно выкладывать. Достаточно просто раскатать сложенный рулон по длине помещения для последующей фиксации раствором.
Холодные концы для подключения кабельного мата в электрическую схему входят в комплект поставки. Они подключаются через специальные переходники-муфты. Подсоединение «напрямую» запрещено технологией монтажа.
Если возникает необходимость поворота направления раскладки, то крепежную сетку легко разрезать обычными ножницами не задевая кабеля, который потом просто разворачивается в нужном направлении под любым углом.
4. Жидкостно-электрические конструкции. Электро-водяные разработки теплого пола объединяют в себе электрический нагрев нитей с последующей передачей тепла через теплоноситель — воду, расположенную в герметичной трубке из пластика, обладающего высокопрочными механическими характеристиками. Вся конструкция собрана в виде семижильного кабеля, использующего сплавы для нитей из хрома с никелем и оболочку с покрытием из силикона и тефлона.
Силиконовый слой выдерживает температуры до 280 градусов, обладая высокими диэлектрическими свойствами. Покрытие тефлона создает препятствие для проникновения воды и обладает большой стойкостью к воздействию химических веществ.
Жидкость, заполняющая кабель, успешно выдерживает без замерзания даже двадцатиградусный мороз, но она быстро закипает при прохождении по нитям электрического тока. Во время ее кипения тепло быстрее передается окружающей среде. Это обеспечивает экономию электроэнергии.
Как выбрать электрический теплый пол?
Чтобы правильно подобрать электрический пол, необходимо учитывать следующие моменты:
- Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом.
- Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола.
- Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.
- Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор.
Поделиться записью
Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.
Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.
Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.
Электрический теплый пол: принцип действия и устройство
Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.
Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.
Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.
Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.
Термоматы
Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:
- кабельный теплый пол;
- настил в виде матов;
- инфракрасный теплый подпол.
Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.
Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.
Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.
Разновидности теплых электрических полов
На ик-пленку можно сразу укладывать финишное покрытие
Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.
На сегодняшний день существуют следующие типы электрических настилов:
- Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
- Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.
Выбирая кабельный обогрев, следите за качеством приобретаемого провода
- Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.
Система электрического теплого пола состоит не только из нагревательных элементов.
Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.
Терморегулятор для электрического теплого пола
Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева
Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.
Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.
Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.
Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.
Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.
Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.
Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.
Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.
Принцип действия и особенности электрических теплых полов
Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.
Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».
В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.
Особенности кабельных и матовых настилов
Количество стыков должно быть минимальным
Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.
Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.
Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.
Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.
Устройство инфракрасного теплого пола
Толщина ИК-панелей не более 2 мм
Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.
Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).
Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.
При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.
При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.
Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.
Установка электрических теплых полов
После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:
Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.
Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.
Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.
Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.
Особенности организации электрического настила при помощи кабеля и матов
Утеплитель не даст теплу рассеиваться вниз
Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.
Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.
Кабель подсоединяется к термодатчику
Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.
Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.
Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.
Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.
Установка инфракрасного теплого пола
Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:
В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.
Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.
При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).
Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.
Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.
Самые лучшие посты
В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.
Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс
Содержание статьи:
Особенности теплого пола на электричестве
Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.
Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.
Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло
Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.
К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.
Виды и особенности теплых полов
Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.
Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.
Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален
Он может быть:
- кабельным;
- панельным;
- пленочным.
Рассмотрим подробнее каждый из видов.
Кабельный вариант нагревателя
Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.
Нагревательные кабели бывают 2-х видов:
- саморегулирующиеся;
- резистивные.
В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.
В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.
Конструктивно эти кабели можно разделить на:
- одножильные;
- двужильные.
В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.
Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.
Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную
Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.
Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.
Панельная разновидность устройства
Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.
Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.
Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки
Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.
Пленочная (инфракрасная) конструкция
Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.
Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол
Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.
Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.
Делаем предварительные расчеты
Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.
Рекомендуемые параметры таковы:
- спальня – 100-150 Вт/м2;
- кухня, прихожая, коридор -150 Вт/м2;
- ванная комната, туалет -180 Вт/ м2;
- лоджия или балкон – 200 Вт/ м2.
Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.
Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее
Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.
Пошаговый процесс монтаж кабельного пола
Сам процесс монтажа условно делится на несколько этапов:
- подготовка основы пола;
- составление плана обогреваемой комнаты;
- монтаж нагревательного контура;
- монтаж точки подключения;
- заливка бетонной стяжки.
Постараемся дать как можно более полное описание каждого этапа.
Этап #1 – Подготавливаем основу пола
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Этап #2 – План обогреваемой комнаты
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
Этап #3 – Монтируем нагревательный контур
В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Этап #4 – Монтаж точки подключения
Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
Этап #5 – Заливаем бетонную стяжку
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.
Нюансы монтажа панельного пола
Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.
Увидеть сам процесс подробно можно на видео:
Устройство инфракрасного теплого пола
Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.
Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.
Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным
Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.
Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.
Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.
Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.
Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.
Виды и сравнение электрических полов
Типы систем, способы монтажа и рекомендации по выбору напольных покрытийЭлектрические теплые полы бывают четырех типов:
Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.
Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).
Электрический кабельный пол подходит для больших площадей, а также для помещений с нестандартной планировкойВ нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.
Шаг укладки в нагревательных матах уже соблюден — монтаж упрощаетсяИнфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.
Главные преимущества ИК-пленки — сухой и быстрый монтажОбщее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.
Подробнее о характеристиках различных систем:
Подготовка основания для монтажа
Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?
- Демонтировать прежнее напольное покрытие.
- Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
- Обработать основание грунтовкой.
- После высыхания грунтовочного слоя уложить теплоизолятор.
Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.
Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.
Монтаж электрических полов
Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.
Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.
Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.
При расчете речь идет не об общей, а о полезной площади помещения.
Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.
Видео-инструкция по монтажу в помощь:
Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.
Пошаговая технология монтажа нагревательных матовМонтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.
Самое подробное обучающее видео:
На завершающем этапе укладывается чистовое напольное покрытие.
Выбор напольного покрытия
Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.
Пирог пола из кабеля под плиткуЧаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.
В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.
Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.
Материалы По Теме:
Электрический теплый пол: принцип работы, монтаж,
Tweet
Каждому из нас охота чтобы наше жилище было уютным и комфортным. Основная составляющая этого это теплый пол. Теплые полы бывают водяные и электрические. Плюсы минусы есть у каждого, рассмотрим их подробнее.
электрический теплый полВ загородном строительстве водяной теплый пол часто предусматривается как основная система отопления. В городской черте современные застройщики тоже начинают использовать эту технологию, но если у вас квартира без водяного пола изначальна вы всегда можете его дополнить электрическим.
Основным минусом электрического является, что он потребляет электричество на каждый киловатт электричества, подает один киловатт тепла. Электрический теплый пол можно добавить в помещениях абсолютно всех типов будто ванная балкон или гостиная. Рассмотрим более подробно.
Есть несколько видов теплых полов предусмотренных для устройства сухой конструкции и в помещениях с плиткой. В помещениях с плиткой перед ее укладкой слой плиточного клея либо ровнителя можно уложить электрический теплый пол в виде матов.
электрический теплый пол в сырых помещенияхПринцип работы
Нагревательный кабель заранее прикреплен с оптимальным шагом к сетке, которую мы заложим под плитку. В нашем случае толщина электрического греющего кабеля составляет всего три миллиметра и тепловая мощность, которая может сгенерировать кВ метр с установкой подобного кабеля 160 ват на кВ м.
В этом помещении, поскольку будет плитка мы укладываем нагревательный мат на сетке, на балконе под сухую конструкцию для ламинатов паркетов мы делаем электрический теплый пол с распределительным алюминиевым слоем.
Теплый пол на балконе на сухуюМонтаж
Перед началом монтажных работ рекомендуется составить проект и придерживаться предписания производителя. Проект позволит заказчику в любое время ознакомиться, где и как уложен электрический пол, что позволит гарантировать безопасность, как самой системы, так и самого заказчика.
Технология укладки на балконе предусматривается сухая конструкция электрического теплого пола, сначала укладываем теплоизоляцию, затем на нее слои гипсокартона, подложку и разматываем наш алюминиевый фольгированный мат
слой гипсокартона теплоизоляция для пола фольгированный мат электрического полаЗаблаговременно лучше знати площадь вашего помещения и предусмотреть раскладку так чтобы не было нахлестов. Если же они все таки остались, то предусмотреть нахлест на стену. Под соответствующую площадь помещения необходимо предусматривать соответствующий мат.
В случае ели у нас помещение не ровное либо несколько слоев мы разрезаем в определенных местах мат, чтобы не повредить греющий кабель. В случае если мы укладываем теплый пол под плитку, основание требуется обеспылить и прогрунтовать.
Таким образом, обеспыливание и грунтовка позволит лучше приклеить мат к черновому полу. В случае монтажа кабеля греющего под плитку необходимо исключить полностью воздушные пузыри, которые могут там оставаться.
Укладывать теплый пол можно практический везде, в любых мокрых помещениях если же под плитку то сеточные маты, если сухая конструкция, например ламинат, паркет, линолеум, специальные маты приготовленные с алюминиевой подложкой.
проверка сопротивления электрического полаНе рекомендуется укладка теплого пола под мебелью, тек как есть риск излишнего нагрева греющего элемента и возможного выхода его из строя. Важно несколько раз проверить сопротивление электрического теплого пола непосредственно перед монтажом и перед запуском.
Это позволит нам убедиться, что в ходе монтажных работ мы не повредили греющий кабель. Для того чтобы поддерживать выставленную температуру поверхности пола либо помещения, используются специальные термостаты.
электро термостатТермостат может контролировать не только температуру пола, но и температуру воздуха. Отличительная особенность термостата в том, что вы можете запрограммировать их на режим, только когда вы нуждаетесь в теплом полу.
Термостат не только показывает комнатную температуру, но также позволяет запрограммировать любой режим, при этом экономя ваши средства и одновременно подсчитывая затраты на отопление. В процессе монтажа и после него, все измеренные данные по сопротивлению заполняются в протокол передачи для сохранения десятилетней гарантии от производителя.
Стоимость обустройства электрического пола сильно варьируется от площади пола. Чем она больше, тем стоимость квадратного метра дешевле. Технология теплого пола становится популярнее день за днем. Выбор проверенного производителя и соблюдение инструкций по монтажу обеспечит вас комфортом и уютом на долгие годы.
СМОТРИТЕ ВИДЕО
интересные статьи
виды, укладка своими руками, видео
Хочется повысить комфорт в доме? Теплые электрические полы – то что нужно! Мы расскажем какие виды электрических полов существуют, опишем их преимущества и недостатки, а также приведем подробную инструкцию по самостоятельному монтажу.
Устройство электрического подогрева пола
Если говорить обобщенно, электрический теплый пол состоит из следующих частей:
- нагревательного элемента;
- датчика температуры пола;
- терморегулятора (термостата).
При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.
Составляющие электрического теплого пола
Виды нагревательных элементов
На рынке вам могут предложить несколько разных нагревателей:
- Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.
Резистивный греющие кабели - Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.
Саморегулирующийся греющий кабель - Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.
Электрический кабельный мат
- Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.
Карбоновая пленка — инфракрасный подогрев пола
- Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.
Карбоновые маты для инфракрасного подогрева пола
Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.
Виды термостатов
Терморегуляторы для электрического теплого пола есть трех видов:
- Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
- Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
- Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.
В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.
Электрический теплый пол под плитку — кабельный и кабельный мат
Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.
С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.
Электрический теплый пол под плитку
Порядок монтажа кабельного мата
Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.
При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.
Сверлим отверстие под монтажную коробку
От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.
Штроба под датчик температуры должна заходить на пол не менее чем на 50 см
Для обеспечения теплого пола электричеством к термостату надо подвести 220 в. Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.
Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола
После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).
Поверхность пола должна быть абсолютно чистой
Для улучшения сцепления стяжки и плиточного клея его грунтуют.
Грунтовка для лучшего сцепления с клеем
После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.
Датчик заводим в гофрошланг
Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.
Укладываем датчик в канавку
Провода заводим в монтажную коробку терморегулятора.
Заводим кабель от датчика в монтажную коробку
Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.
Канавку закрываем плиточным клеем
Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.
Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции
Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.
Проклеить скотчем стыки
С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.
Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.
Сетку разрезают, кабель не трогают
Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).
Мат разворачивают
Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.
Датчик температуры пола должен находится между витками кабеля
Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.
Проверяем сопротивление
После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).
Подключаем к соответствующим клеммам
Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.
Далее кратковременно подаем напряжение — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.
Наносим клей небольшими участками
При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.
Формируем бороздки
Теперь укладываем плитку.
На клей кладем плитку
Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).
Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.
Особенности укладки электрического пола из греющих кабелей
Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.
Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.
Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.
Принцип крепления кабеля к монтажной ленте
Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.
Укладка сетки под монтаж нагревательного кабеля
Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.
Кабель притянут хомутом из пластика
Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.
Стандартные схемы раскладки кабеля
Схемы раскладки с усиленным подогревом холодных зон
После укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.
Электрический теплый пол своими руками под ламинат и линолеум
Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.
Процесс монтажа в фото
Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.
Раскатываем теплоотражающую фольгированную подложку
Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.
Быстрее фиксировать степлером
Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.
Проклеиваем стыки скотчем
Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.
На пленке есть специальные места разреза
Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.
Полосы раскатываются одна возле другой
Фиксируются одна к другой при помощи скотча.
Стыки проклеивают скотчем
Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.
Электрическая схема подключения пленочного теплого пола
Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.
Изолируем срезу шин
Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.
Установка контактных пластин
Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.
Обжимаем контакт пассатижами
Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.
Обжимаем вставленные провода
Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.
Изоляция мест соединения полос
Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.
Прикрепляем датчик пола к карбоновой полосе
Чтобы датчик не торчал, в подложке вырезают окошко.
Вырезаем под него окошко в подложке
Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.
Вырезаем окошки под контактные пластины и провода
Уложенные провода заклеиваем скотчем.
Укладываем провода, заклеиваем сверху скотчем
Уложенные провода
Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.
Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.
Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.
Укладывают пленку
Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.
Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.
Электрические полы бывают нескольких видов. Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками.
Виды электрических полов
Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.
К первому виду относится:
- греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
- нагревательные маты — тот же кабель, но зафиксированный на сетке.
Инфракрасные системы, бывают:
- плёночными — гибкое полотно с инфракрасным элементом нагрева;
- стержневыми — маты с карбоновыми стержнями.
Ниже мы рассмотрим их особенности и недостатки подробнее.
Кабельный пол
В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.
Устройство кабельного пола и нагревательного элемента
Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.
Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.
Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:
- Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
- Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.
Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.
Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.
Принцип работы
Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.
Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.
Плюсы и минусы
Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).
Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.
Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.
Нагревательные маты
Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.
Устройство
Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.
Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.
Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.
Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.
Принцип
Принцип функционирования мат тот же, что у пола из обычного кабеля.
Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.
Плюсы и минусы
Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.
Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.
К минусам можно отнести также:
1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.2. Невозможность настраивать укладочный шаг под свои потребности.
3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.
Инфракрасная плёнка
Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.
Устройство
Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.
Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.
Плёнки инфракрасного типа выпускаются двух видов:
- сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
- полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.
Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.
Способ монтажа плёночной системы «сухой», без заливки стяжки.
Принцип работы
При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.
Плюсы и минусы
Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.
Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.
Стоит отметить, что инфракрасный пол — надёжная система, и самая энергосберегающая – экономит до 50% ресурса. Она не излучает электромагнитных волн, которые отрицательно отражаются на здоровье человека.
К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.
Стержневой пол
Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.
Устройства
Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.
Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.
Принцип работы
Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.
Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.
Достоинства и недостатки
Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.
Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.
Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Монтаж
Рассмотрим укладку электрического пола на примере простой, современной модели — инфракрасной плёнки.
Нам понадобится купить термоплёнку, термостат, температурный датчик, провода для соединения, ленты — демпферную, монтажную и изоляционную.
Подготовка основания
Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.
По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.
Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.
Укладка теплоизоляции
Функция теплоизоляционного изделия — минимизация потерь тепла.
Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.
Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.
Установка терморегулятора
Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.
Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.
Укладка нагревательных элементов
ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен. Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.
При необходимости плёнку можно разрезать по имеющимся там линиям.
Подключение
Процесс подключения инфракрасной плёнки состоит из нескольких этапов:
- Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.
- Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.
Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.
- Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.
После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.
Монтажные схемы в квартире и частном доме
Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:
- В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.
- Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.
- Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.
- Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.
Сравнительная характеристика полов, какой выбрать
Перед выбором отопительной системы, которая подойдёт для вас и создаст комфортные условия в доме, следует ознакомиться с характеристиками как устройства, так и помещения.
Если пол планируется как основной источник тепла, то требуется мощная кабельная конструкция в стяжку. Она надёжна, и способна обеспечить дом нужным количеством тепла.
Для сооружения дополнительного отопления подойдут инфракрасные системы. Особенно плёнка, она мобильна, и её можно стелить только в требуемой зоне. У неё малый вес, поэтому подходит для помещений с ненадёжными перекрытиями, и в квартире многоэтажного дома.
Электрические тёплые полы сегодня набирают популярность, так как их монтаж проще водяных, в результате чего, произвести укладку не составит труда. Единственный существенный недостаток — расходы на электроэнергию. Но современные системы позволяют значительно экономить на ресурсе. Поэтому, чтобы в вашем доме всегда было тепло и комфортно, отдавайте предпочтение электро обогреву.
Электрический теплый пол — общая дискуссия
LakeEnd:Хорошо, я понимаю, что нельзя давать никаких обещаний, но меня интересует интуиция кого-то, кто занимается настройкой / разработкой Smartthings. Можете ли вы взломать (официально) неподдерживаемые устройства z-wave для работы с пользовательскими типами устройств и т. Д.? Или это больше похоже на 50-50 или даже меньше, чтобы заставить их работать?
Это полностью зависит от «наборов команд Z-волны», которые использует устройство.То, что вы ищете, — это соответствие между наборами команд, которые поддерживает SmartThings, и наборами команд, которые требуются устройству.
Вы можете просмотреть их для любого сертифицированного устройства, перейдя в каталог продукции альянса Z-wave и обратившись к официальным сертификационным документам, в частности к «Заявлению о соответствии».
Например, есть ряд устройств, которые просто идентифицируют себя как «термостаты» и могут принимать базовые команды Zwave для этого класса устройств.Один из них на самом деле вовсе не является термостатом: это мост Z-волна-ИК, который принимает команду Zwave, а затем выдает соответствующую ИК-команду, чтобы он мог действовать как ИК-пульт дистанционного управления для кондиционера в комнате. Но он использует наборы команд термостата, поэтому с точки зрения zwave класс его устройств — «термостат».
Ситуация усложняется, когда производители добавляют множество дополнительных функций, которые затем работают только с определенными контроллерами Zwave.
Для некоторых интеграций мы можем обойти пропущенные команды, упростив задачу и рассматривая устройство как переключатель включения / выключения или датчик открытия / закрытия.Например, один из контроллеров гаражных ворот Zwave, Tellguard, на самом деле не идентифицирует себя как «устройство управления шлагбаумом». вместо этого он просто идентифицирует себя как выключатель. Это означает, что он может работать практически с любым контроллером Z wave, но тогда он предлагает ограниченный набор функций.
Так что иногда, даже несмотря на то, что производитель не собирался использовать его таким образом, мы можем использовать ту же логику и настроить пользовательский тип устройства SmartThings, который будет переопределять устройство в качестве переключателя включения / выключения или какого-либо другого базового устройства. класс.Затем мы просто отправляем эти основные команды. У нас может не быть доступа ко всем функциям, встроенным в устройство производителем, но мы все же можем извлечь из него пользу.
С другой стороны, есть другие устройства, для работы которых требуются пропущенные команды, и в этом случае мы просто ничего не можем сделать.
Сейчас я немного устал, чтобы исследовать это конкретное устройство для вас (я четырехпароден и зависел от преобразования текста в речь), но вы можете провести исследование самостоятельно или попросить других членов сообщества помочь.
Начните здесь, хотя устройства не всегда соответствуют той категории, которую вы ожидаете. Так что, возможно, вам придется осмотреться, чтобы найти его. Опять же, вы ищете «заявление о соответствии», чтобы найти список поддерживаемых команд.
Z-Waveбезопаснее, умнее дома Начните с Z-Wave
Z-Wave — умный выбор для умных домов. Магазин для продуктов Z-Wave — для интеллектуальных фонарей, замков, термостатов и многого другого.
,

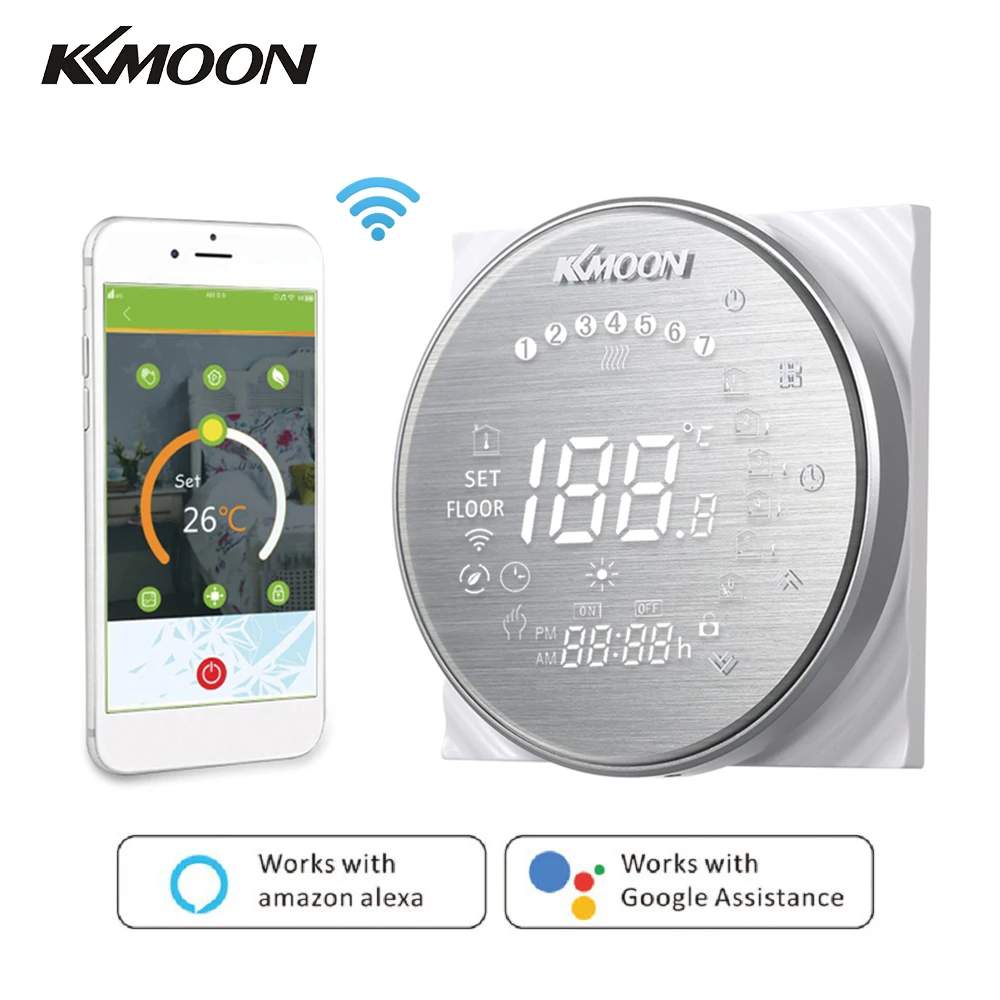

Этот безопасный и надежный термостат с электрическим нагревом предназначен для управления электрической системой пола (система подогрева пола с подогревом кабелей или мембранная система отопления), он прост в установке и эксплуатации, прост и ультратонок по внешнему виду, очень моден для вашего умного дома , Это может обеспечить вам энергосберегающую и комфортную среду обитания.
Особенности:
Изготовлено из огнеупорного материала, безопасного и надежного для ежедневного использования.

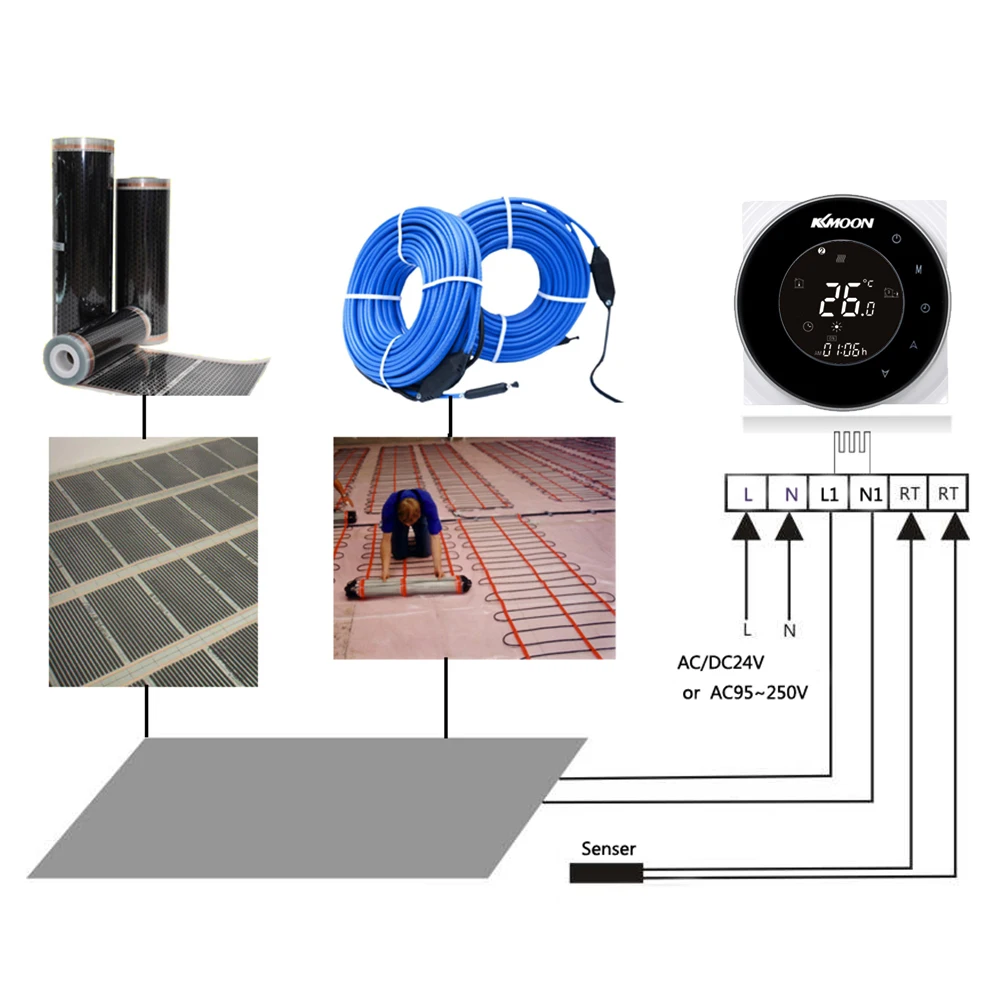

Подходит практически для всех электрических систем подогрева пола, сенсорных кнопок для простоты эксплуатации.
WiFi и голосовое управление, удобное для вас управление термостатом с помощью мобильного устройства (только тип 2).
Программируемый на неделю и 5 + 2 программируемых на шесть периодов для максимального комфорта и экономии, очень гибкий.
Высокоэффективный и энергосберегающий нагревательный термостат, обеспечивающий тепло и комфортные условия проживания.
ЖК-экран с подсветкой, может отображать данные четко, легко читать даже в темноте.
Точность 0,5,, поддерживая комфортную температуру в пределах установленного вами уровня.
Функция памяти данных, когда питание отключено.
Поддержка 14 различных языков, включая английский / немецкий / французский / русский / испанский / итальянский и т. Д., Которые соответствуют настройкам телефона.
4 цвета на ваш выбор, наш новый дизайн из полированного алюминия определенно будет соответствовать вашему современному домашнему стилю.

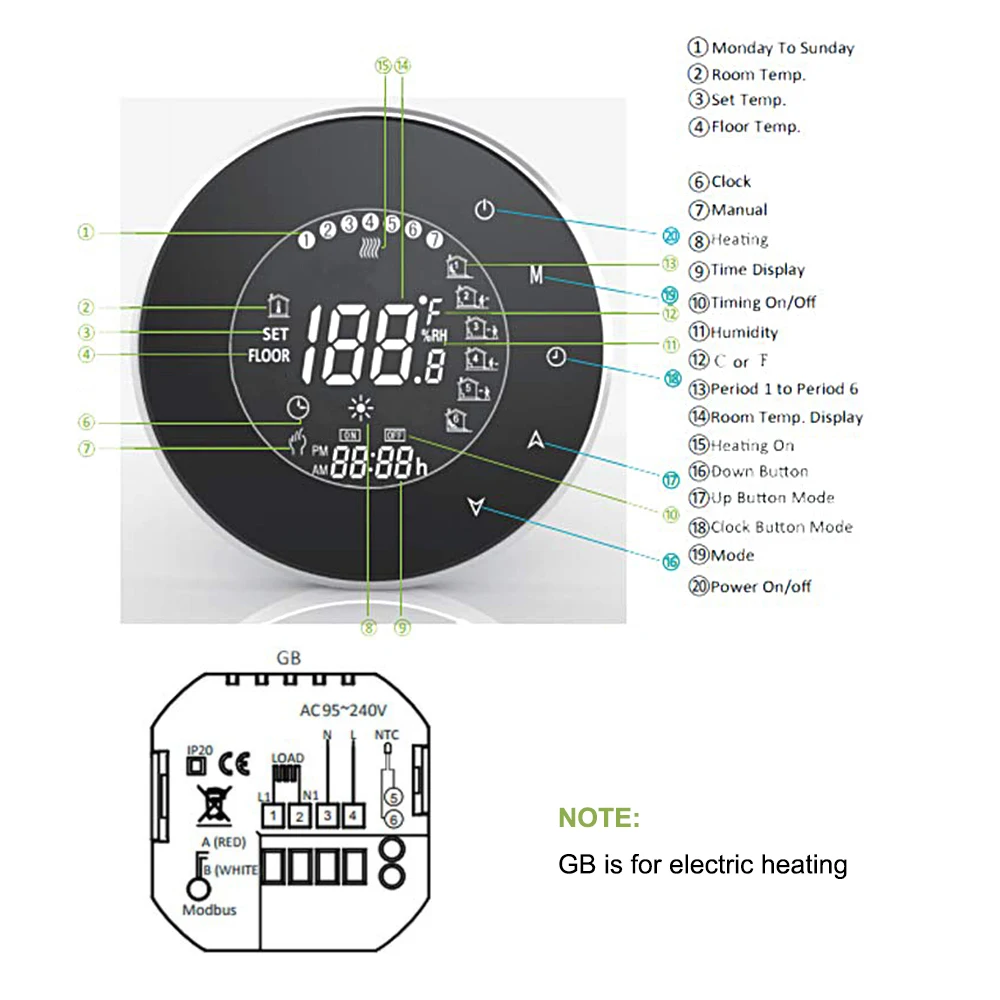

Технические характеристики:
Бренд: KKmoon
Материал: ПК и АБС (огнестойкие)
Цвет: черный; белый; розовый; полированный алюминий (опционально)
Тип: 2 типа (опционально)
тип 1: обычный тип, без WIFI
тип 2: с подключением WIFI
Вход: AC 95-240 В / 50-60 Гц
Текущая нагрузка: MAX 16A (электрическое отопление)
Потребляемая мощность: менее 1.5 Вт
Датчик: NTC3950, 10K
Точность: ± 0,5 ℃
Заданная температура: от 5 35 до 35 ℃
Влажность окружающей среды: от 5 до 99% относительной влажности (без конденсации)
Температура хранения: от 5 ℃ до 45 ℃
Система управления: работает с Amazon Alexa / Google Assistant / IFTTT
Язык поддержки: 14 разных языков, следуйте настройкам телефона
Китайский / Английский / Немецкий / Французский / Русский / Испанский / Итальянский / Португальский / Турецкий / Арабский / Японский / Голландский / Греческий / Иврит

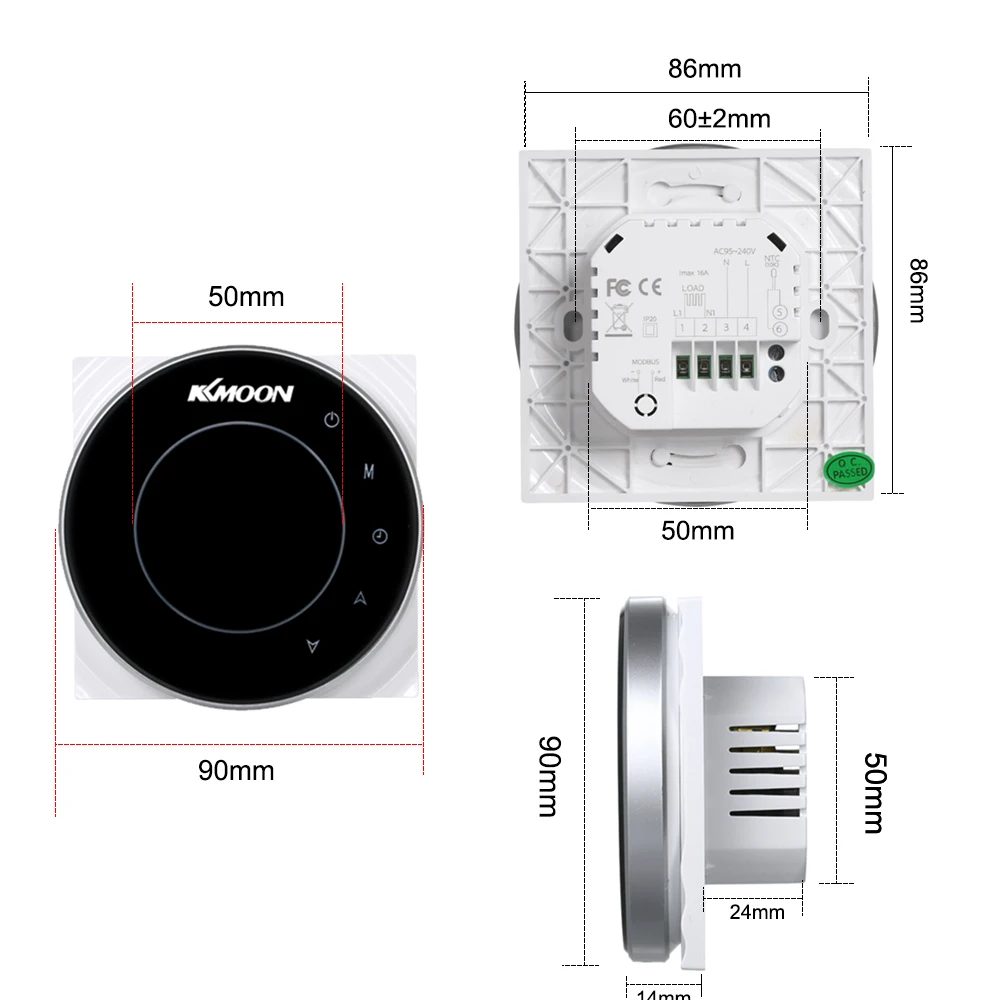

Расстояние между установочными отверстиями: 60мм
Подходящая монтажная коробка: квадрат 86 * 86 мм или европейская 60 мм круглая коробка (не входит в комплект)
Проводные клеммы: провод 2 * 1.5㎡ или 1 * 2,5㎡
Степень защиты: IP20
Вес товара: 140 г / 4,94 унции
Размер предмета: 90 * 40 мм / 3,54 * 1,57 дюйма
Вес упаковки: 248 г / 8,75 унции
Размер упаковки: 110 * 97 * 60 мм / 4,33 * 3,82 * 2,36 дюйма

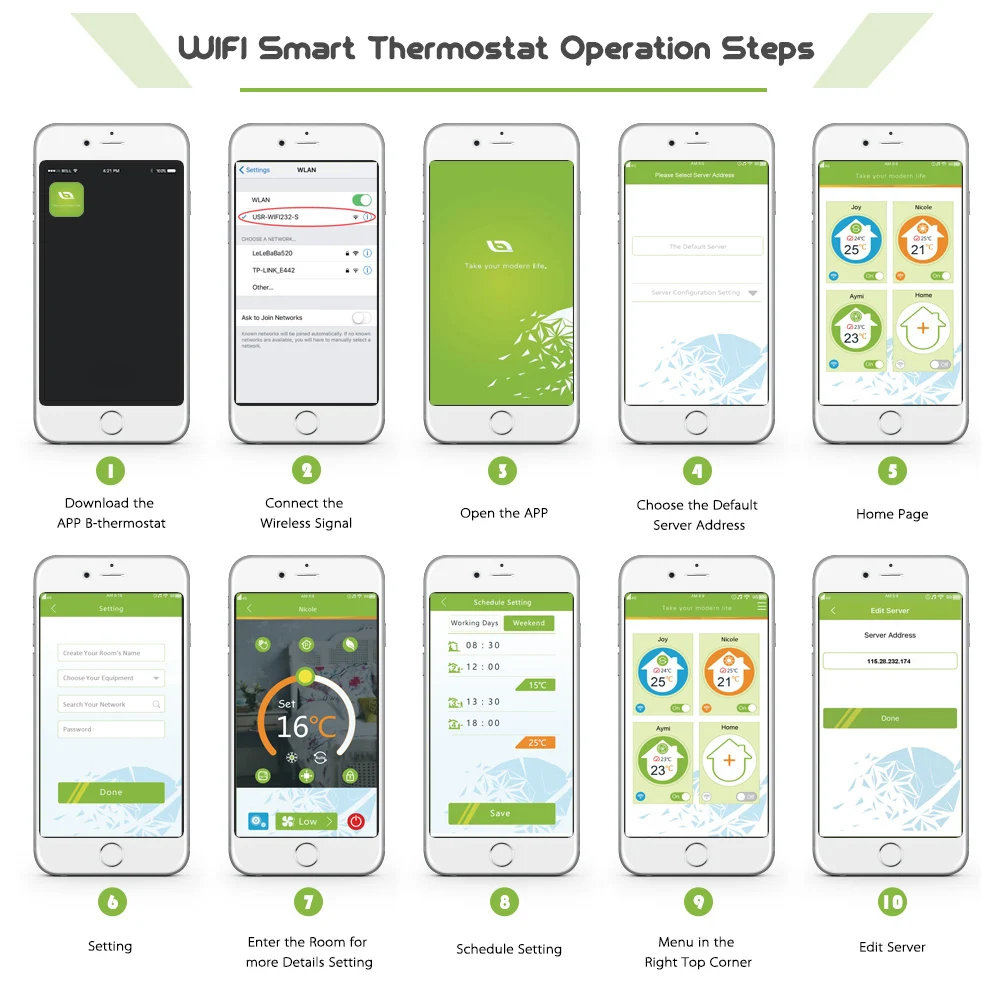

WIFI Процедура подключения (только тип 2):
Шаг 1-1: установить устройство и подключиться с полномочиями
Шаг 1-2: держать устройство выключенным
Шаг 2: нажмите и удерживайте кнопку «вниз» в течение 8 секунд
Шаг 3: значок «Wi-Fi» мигает на экране (1 раз в секунду)
Примечания:
1.Пожалуйста, позвольте 1-10 мм ошибку из-за ручного измерения, спасибо за ваше понимание!
2. Требуется профессиональная установка.
3. ТОЛЬКО тип 2, поддерживающий интеллектуальную функцию WIFI, тип 1 — обычный.
Список пакетов:
1 * Термостат
1 * NTC Sensor Line
1 комплект * крепежные винты
1 * Руководство пользователя (на английском языке)
Доставка:
1.Мы гарантируем доставку товара в течение 24-72 часов после подтверждения оплаты, кроме выходных.
2. Мы отправляем по почте Китай, HKpost EMS, DHL, FedEx, по вашему выбору при размещении заказов.
3.Если вы не получили товар через 45 дней, пожалуйста, не стесняйтесь обращаться к нам. Мы приложим все наши усилия для решения проблемы.
4. Мы не несем ответственности за задержки, вызванные таможенными, импортными пошлинами, налогами или другими таможенными сборами.
Гарантия:
1. Все детали имеют гарантию 1 год.Если ваша покупка не соответствует товарному качеству, пригодности по назначению или не соответствует описанию, мы можем убедиться, что ваши проблемы решены.
2. Для ошибочно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных предметов или возврат всей вашей оплаты.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
,
Atria тонкий электрический теплый пол
Системы напольного отопления Rointe представляют собой невидимое решение для отопления, предназначенное для обеспечения комфорта и благополучия без необходимости установки отопительных приборов на стенах. Они являются отличной альтернативой традиционным системам отопления, экономящей место.
Тепловыделение наших напольных растворов формируется за счет идеального сочетания излучения и конвекции. Вертикальное излучение генерирует большую часть тепла снизу вверх, в то время как остальная часть создается естественной конвекцией воздуха, который вступает в контакт с теплым полом помещения.Тепловыделение нашего теплого пола равномерно и эффективно.
Решения Rointe для напольного отопления можно быстро и легко установить, и они не поднимут уровень пола. Эти передовые системы могут использоваться в качестве основного источника тепла, чтобы минимизировать ваши расходы на отопление, но также очень хорошо работают в сочетании с другими продуктами Rointe, такими как наши электрические радиаторы или полотенцесушители.
Выберите из перечисленных ниже моделей:
модель | Площадь обогрева | Ширина х Длина | Мощность | Текущий | Сопротивление | код EAN |
---|---|---|---|---|---|---|
MSIECT010 | 1 м² | 2 х 0.5 м | 150 Вт | 0,65 A | 353 Ом | 8436045918383 |
MSIECT015 | 1,5 м² | 3 х 0,5 м | 225 Вт | 0,98 A | 235 Ом | 8436045918390 |
MSIECT020 | 2 м² | 4 х 0,5 м | 300 Вт | 1,30 A | 176 Ω | 8436045918406 |
MSIECT025 | 2.5 м² | 5 х 0,5 м | 375 Вт | 1,63 A | 141 Ом | 8436045918413 |
MSIECT030 | 3 м² | 6 х 0,5 м | 450 Вт | 1,96 A | 118 Ω | 8436045918420 |
MSIECT035 | 3,5 м² | 7 х 0,5 м | 525 Вт | 2,28 A | 101 Ом | 8436045918437 |
MSIECT040 | 4 м² | 8 х 0.5 м | 600 Вт | 2,61 A | 88 Ом | 8436045918444 |
MSIECT045 | 4,5 м² | 9 х 0,5 м | 675 Вт | 2,93 A | 78 Ω | 8436045918451 |
MSIECT050 | 5 м² | 10 х 0,5 м | 750 Вт | 3,26 A | 71 Ω | 8436045918468 |
MSIECT060 | 6 м² | 12 х 0.5 м | 900 Вт | 3,91 A | 59 Ом | 8436045918475 |
MSIECT070 | 7 м² | 14 х 0,5 м | 1050 Вт | 4,57 A | 50 Ом | 8436045918482 |
MSIECT080 | 8 м² | 16 х 0,5 м | 1200 Вт | 5,22 A | 44 Ом | 8436045918491 |
MSIECT090 | 9 м² | 18 х 0.5 м | 1350 Вт | 5,87 A | 39 Ω | 8436045918505 |
MSIECT100 | 10 м² | 20 х 0,5 м | 1500 Вт | 6,52 A | 35 Ом | 8436045918512 |
MSIECT110 | 11 м² | 22 х 0,5 м | 1 650 Вт | 7,17 A | 32 Ω | 8436045918529 |
MSIECT120 | 12 м² | 24 х 0.5 м | 1800 Вт | 7,83 A | 29 Ом | 8436045918536 |
Наши гарантии являются лучшими на рынке.
Удовлетворение потребностей клиентов всегда для нас на первом месте, наряду с предложением высококачественного продукта. Вот почему этот продукт имеет 10-летнюю гарантию на нагревательную сетку и проводку. Кроме того, мы также гарантируем бесплатную замену, если сетка была случайно повреждена во время установки. Смотрите условия здесь.
РЕГИСТРАЦИЯ ГАРАНТИИ
Техническая поддержка
Если у вас возникли проблемы с вашим продуктом или вам нужна помощь, позвоните в нашу службу технической поддержки по тел. 0203 321 5929, отправьте нам письмо по адресу [email protected] или отправьте сообщение, используя форму ниже. Мы свяжемся с вами как можно скорее, чтобы помочь вам.
ОТПРАВИТЬ СООБЩЕНИЕ
,
Q: вы фабрика?
A: Да, мы являемся международным торговым отделом, принадлежащим MENRED Group, наша группа имеет три завода, один находится в Германии, другой два в Китае.
E3 … ЖК-экран термостат для подогрева воды, термостат для подогрева пола
Q: Мне нужен ваш прайс-лист на все ваши продукты, у вас есть прайс-лист?
A: У нас нет прайс-листа всех наших продуктов.Потому что у нас так много товаров, и невозможно отметить все их цены в списке. И цена всегда меняется из-за себестоимости. Если вы хотите проверить любую цену на нашу продукцию, пожалуйста, свяжитесь с нами. Мы скоро отправим вам предложение!
Q: Я не могу найти продукт в вашем каталоге, вы можете сделать этот продукт для меня?
A: Наш каталог показывает большинство наших продуктов, но не все. Так что просто дайте нам знать, какой продукт вам нужен,
А сколькоты хочешь.Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для производства
it. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
Q: Можете ли вы сделать индивидуальные продукты и индивидуальные упаковки?
A: Да. Мы изготавливали много индивидуальных продуктов для наших клиентов раньше (в основном, жгуты проводов). Мы также сделали много пресс-форм для наших клиентов. Об индивидуальной упаковке мы можем разместить Ваш логотип или другую информацию на упаковке. Нет проблем. Нужно отметить, что это повлечет за собой дополнительные расходы.
Q: Можете ли вы предоставить образцы? Образцы бесплатно?
A: Да, мы можем предоставить образцы. Обычно мы предоставляем бесплатные образцы 1-3 шт. Для проверки или проверки качества.
Но вы должны заплатить за доставку, потому что. Если вам нужно много предметов, или нужно больше кол-во для каждого предмета,
мы будем взимать плату за образцы.
Q: как отправить мой заказ? Это безопасно?
A: Для небольшого пакета, мы отправим его по экспресс, например, как DHL, FedEx, UPS, TNT, EMS.Это
Сервис от двери до двери.
Для больших пакетов, мы отправим их по воздуху или по морю. Мы будем использовать хорошую упаковку и обеспечить
безопасность. Мы будем нести ответственность за любой ущерб, нанесенный продукт при доставке.
Q: У вас есть гарантия качества вашей продукции?
A: У нас гарантия один год.
Q: Могу ли я стать Агентом / Дилером продуктов MENRED?
A: Добро пожаловать! Но, пожалуйста, дайте мне знать вашу страну / регион, у нас будет чек, а затем
поговорим об этом.Если вы хотите какого-либо другого сотрудничества, не стесняйтесь обращаться к нам.
Любые требования или вопросы, добро пожаловать «Отправить» нам по электронной почте сейчас !!!
,
