Схема Подключения Щитка В Квартире
Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.
Не стоит экономить на этом изделии. Первым делом необходимо выяснить, какая в доме система электроснабжения, затем разбейте все точки потребления электричества на несколько категорий.
После этого, если есть такая необходимость, делайте нишу под щиток, ну, а коль нет, то просто просверлите отверстия под крепеж и повесьте его на стену.
Монтаж электрического щита
Если у вас эл. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки.
Корпус электрощита. Схема щитка выполнена для трехпроводной электрической сети.
Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю.
Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки: При таком количестве потребителей электричества должна быть трехфазная сеть в и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. Однако гораздо удобнее, когда они располагаются друг за другом в такой же последовательности, что и на схеме.
Нужные отверстия выдавливаются по перфорированным линиям.
Как собрать щиток для квартиры. Электрощит для квартиры своими руками. Один из вариантов
Следующая статья:
Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото. О том, как собрать распределительный щит своими руками, мы уже рассказывали!
Современные щитки имеют модульное исполнение. Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
Электрическая схема создается в несколько этапов.
Номинал выбирается в зависимости от мощности потребителя.
Схема сборки и подключения Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ
Таким образом, вы сможете обезопасить себя от дополнительных трат на случай установки дополнительных автоматов.
Если вы одновременно все включите, то, разумеется, сработает вводной автоматический выключатель и отключит всю квартиру.
Т 12.2 Схемы сборки группового квартирного щитка
Электрический щиток в квартире
Независимо от способа первым всегда стоит вводный автомат.

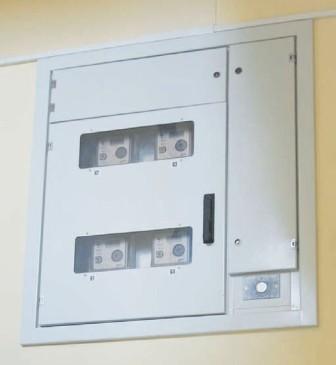

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене. Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ
Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.
Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.
После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.
Содержание
УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат. Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов.
Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.
Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне.
Проект электрощита
Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.
Далее переходим к разбивке всех точек подключения на несколько групп.
Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.
На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.
См. также: Гофротруба для бани
Новые статьи на e-mail
Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.
Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

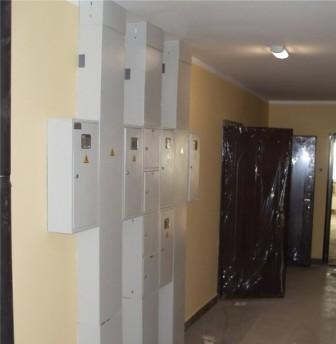

Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.
Схема электропроводки в квартире
требования, элементы, схема сборки и подключение
В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.
Для обеспечения повышенной электробезопасности можно установить индивидуальный электрощиток в квартире или доме, это позволит раздельно управлять электроприборами.
Сделать это можно вполне самостоятельно, например, во время ремонта или после замены старой проводки.
Элементы электрощита
Обычный электрощиток для квартиры содержит не так много элементов, и собрать его может практически кто угодно. В состав электрощита входят:
- Вводной автоматический выключатель. Как правило, двойной, обесточивающий сразу два электрических кабеля – ноль и фазу. Мощность выбирается в зависимости от общей нагрузки потребления всех приборов в квартире.
- Устройство защитного отключения (УЗО), дифференцированное реле. Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю. Это не обязательный элемент электрощитка, тем не менее, стоит приобрести его для обеспечения электробезопасности.
- Дополнительные автоматические выключатели. Контролируют электроприборы большой мощности, такие как бойлеры, электрические плиты, кондиционеры, стиральные машины, а также электрические цепи в отдельных комнатах. Номинал выбирается в зависимости от мощности потребителя.
- Нулевая и заземляющая шины. Представляют собой медные полосы на диэлектрической основе, используемые для безопасного контакта заземляющих и рабочих нулевых проводов. Могут быть открытого и закрытого типа, предотвращающего касания.
-
Корпус электрощита. Необходим для размещения оборудования, изготавливается из термостойкого пластика или металла. Могут быть навесными или встраиваемыми.
Навесные корпуса легко установить, но они не всегда хорошо вписываются в интерьер квартиры. Встраиваемые требуют больше подготовки для монтажа, включая строительные работы, зато они практически не заметны.
- DIN-рейка. Представляет собой металлическую пластину, предназначенную для установки автоматов при помощи специальных креплений. Крепится к корпусу электрощита.
- Соединительные провода. Сечение выбирается в зависимости от характеристик электрооборудования.
Требования к распределительным щиткам
Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.
Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ- К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
- Щиток должен иметь знак электрической безопасности с указанным напряжением.
- Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
- Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
- Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы. Шины должны быть промаркированы по правилам ПУЭ.
- Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
- Дверцы электрощитка должны предусматривать элементы для опломбирования.
- Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
- Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».
Схема сборки и подключения
Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.
Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.

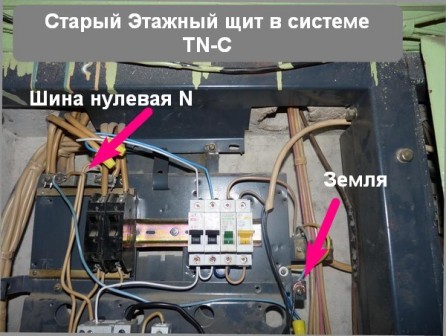

ТN-С – старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

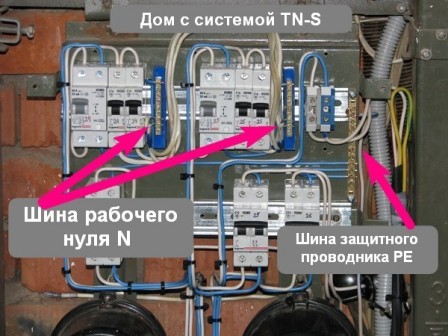

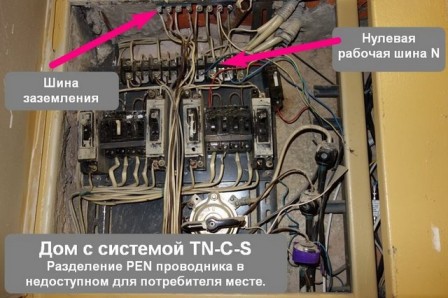

ТN-S, ТN-С-S — это более современные системы снабжения, используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже.
Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат.
После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614, а также все потребители тока, которые к ним подключены.

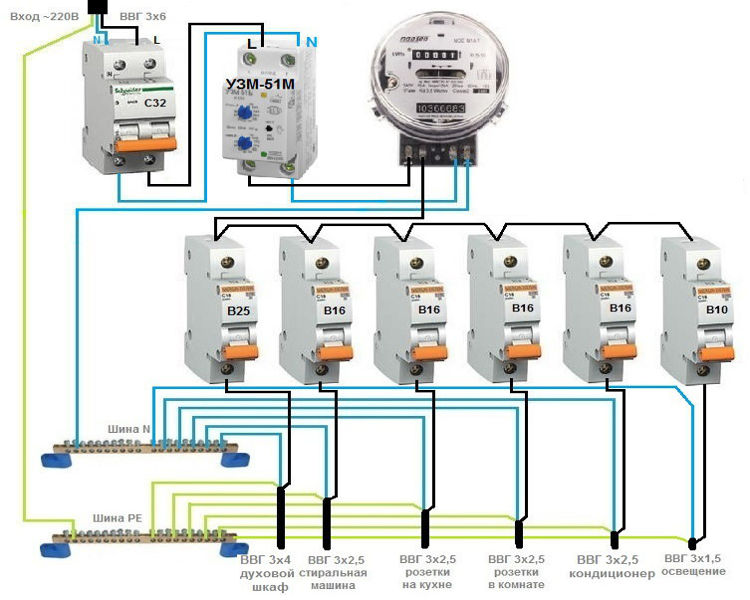

Схема сборки и подключения электрощита в квартире:
Используя схему подключения, можно начинать монтаж электрощитка.
Монтаж и установка своими руками
Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.
Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.
Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.
Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.
Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.
Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.
На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.
Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:
Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.
В этой статье мы будем проектировать и собирать небольшой домашний электрический щиток с нуля. Начнем со всеми любимой теории, которую половина читателей просто промотает не глядя. Теоретическое предисловие включает в себя вопросы: Какие модульные системы безопасности и аксессуары надо использовать? Какую функцию будет выполнять каждый модуль? Какие соединения должны быть выполнены в распределительном устройстве? Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?
Домашний электрощиток в действии, а также пошаговая инструкция по приведению его в рабочий вид будет во второй половине статьи (ниже по странице — можно переключиться из меню содержания).
Вначале был набор элементов и коробка
Исходная информация по сети следующая:
- Установка будет выполнена в двухкомнатной квартире.
- На вход подается однофазная электрическая сеть системы TN-S.
- Установленная мощность 5.5 кВт или токовая защита имеет номинальный ток 25 А.
- Разделение электрических цепей осуществляется с учетом функциональности и ограничений максимального тока, который может протекать в этой цепи. Номинальный ток наиболее часто используемого прерывателя тока B16 составляет 16 А, который с точки зрения мощности (в упрощенной форме) дает 3600 Вт. Кроме того, общая мощность устройств подключенных одновременно в данной схеме, не должна превышать это значение в течение длительного периода времени.
- Цепи защищенные переключателем B16, будут выполнены с использованием кабеля 3 х 2,5 мм2.
- Цепи защищенные переключателем B10, будут выполнены кабелем 3 х 1,5 мм2.
Будет сделано 5 электрических цепей (тип защиты в квадратных скобках):
- Электрические розетки в комнатах [B16] — максимальное количество гнезд в одной цепи в соответствии со стандартом — 10. Предположим, что это требование выполнено.
- Электрические розетки в ванной [B16] — в ванной комнате есть два самых мощных устройства: стиральная машина и сушилка. Отделите их от других устройств.
- Электрические розетки на кухне (кроме печи и посудомоечной машины) [B16] — на кухне может быть много устройств которые потребляют относительно много электроэнергии, поэтому будем делать две электрические цепи на кухне.
- Духовка и посудомоечная машина [B16]
- Освещение во всей квартире [B10] — потребление тока современными LED лампочками невелико, поэтому все без проблем могут работать на одном автоматическом выключателе.
Итак, имеется 12-модульное коммутационное устройство (короб для щитка), которое по габаритам подходит отлично.
Установке в него подлежат следующие модули (в скобках символ модуля, используемого на схемах):
- Выключатель нагрузки ( F0 ) — 1 элемент
- Защитный фильтр типа B + C ( PP ) — 1 шт.
- Фазовый индикатор ( KF ) — другими словами индикатор напряжения — 1 элемент
- Выключатель дифференциального тока ( RP1 ) — 1 элемент
- Переключатель перегрузки по току ( F1-F5 ) — 5 шт.
- Клеммная колодка нейтральных кабелей «принадлежит» к автоматическому выключателю замыкания на землю — 1 элемент ( RP1N ).
В общей сложности 10 модульных устройств, остальные 2 места — клеммная колодка и провода, подключенные к ней.
DIN-рейка может и должна быть отвинчена от основания распределительного щитка на начальной стадии сборки.
Таким образом можно соединить модули без каких-либо усилий и ненужных помех.
Соединение блоков безопасности
Прежде чем приступить к описанию схемы, несколько примечаний:
- Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
- Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
- Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
- Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.
В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:
1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).
2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.
3. Индикатор напряжения (KF) — обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:
- светодиод будет указывать на наличие напряжения перед разъединителем
- светодиод укажет на наличие напряжения за разъединителем
- светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.
И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.
4. Дифференциальный автоматический выключатель (RP1) — проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.
Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.
5. Предохранители по току (F1-F5) — через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.
Подготовка распределительного устройства
После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.
Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).
Затем подготавливаем шнур питания:
- Нейтральный проводник ведет к N-линии
- Защитный проводник для PE
- Фазовый проводник готовим на подключение к разъединителю
Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.
Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.
Подключение проводки к щитку
После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:
- Подключите фазовое питание к разъединителю F0
- Подключите фазные проводники цепей к автоматическим выключателям F1-F5
Другие соединения:
- Клемма заземления протектора PP клеммной колодки защитных проводников
- Индикатор напряжения N KF с основной линией N
- Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.
Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.
Практическая часть — сборка
Далее на фотографиях этапы выполняемых действий. Сборка модулей и проводка распределительного устройства длится, конечно, долго. Но по этой подробной пошаговой инструкции всё можно собрать без проблем. Для наглядности у нас будет тестовый испытательный стенд, а вы делайте как нужно.
Испытательный стенд состоит из распределительного устройства и 5 контуров, из которых два из них оканчиваются разъемами или выключателями света. Как правило для поверхностного монтажа используем накладные распределительные устройства. То же самое относится к кабелям, которые прикреплены к стене в соответствии со стандартным монтажом (в кабель-каналах). У вас же всё будет спрятано в стенах.
Набор ручных инструментов для сборки распределительного устройства показан на приведенном рисунке:
- Инструмент для снятия изоляции
- Обжимной инструмент для концевых втулок
- Отвертка с двумя размерами наконечников
- Бокорезы
- Плоскогубцы
- Тестер напряжения
- Плоская отвертка
В дополнение к ним будет использована угловая шлифовальная машина для вырезания изолированной сборной шины.
Для подключения в распределительном устройстве используем кабели сечением 4 мм2:
- синий — нейтральный
- желто-зеленый — защитный
- черный и красный — фазные
И по мелочи будет необходимо:
- Наконечники для провода сечения 4мм2
- Концы втулки 4 мм2
- Штыри для установки проводов.
Итак, удаляем DIN-планку с распределительного устройства.
И помещаем модули безопасности в соответствии со схемой.
Начинаем с фазных проводников, передающих напряжение от разъединителя на разрядник и выключатель остаточного тока. Кроме того, устанавливаем соединение между вторичным выводом разъединителя и клеммой X2 индикатора напряжения. Благодаря этому в случае появления напряжения на верхней клемме разъединителя загорится светодиод № 2 индикатора (зеленый).
Следующими соединениями будут подключение индикатора напряжения со вторичной схемой выключателя дифференциального тока и подключение его с выделенной полосой нейтральных проводников, к которой в этом случае подключены нейтральные провода всех 5 цепей.
Подготовка сборной шины
Изолированная шина имеет стандартную длину на 12 модулей. Нам нужно только 7, так что потребуется сделать разрез.
Следующий шаг — отрезать один из зубов из сборной шины. Если бы мы установили такую ??шину без изменения на клеммах выключателя защиты от замыканий на землю и токоперегрузки, то сделали бы короткое замыкание фазного проводника с нейтральным проводником.
После разрезания зубов снова наденьте изоляцию.
Вернёмся к DIN-планке
Изолированная сборная шина установлена над обычными клеммами, на которые ведутся провода.
Напоминаем, что шина не имеет второго зуба, поэтому в выключателе дифференциального тока фазовый проводник с нейтральным проводником не подключены друг к другу.
Вид соединений сверху.
Перед установкой шины в распределительном устройстве подготовим еще один кабель, который соединит клемму X1 индикатора напряжения с основным терминалом (к которому подключен шнур питания) от разъединителя.
Проверяем ещё раз хорошо ли расположены модули на DIN-рейке и при необходимости исправляем.
Подготовка проводов в электрощитке
Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:
- Вход питания 3×4 мм2 (первый слева)
- Розетки 3 х 2,5 мм2 — 4 шт. (средний)
- Схема освещения 3 х 1,5 мм2 (сначала справа)
Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.
Как только это будет выполнено, подключим провода шнура питания 220V:
- Нейтральная клеммная колодка
- защита к клеммной колодке защитных проводов
На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.
Окончательная сборка щитка
Полное соединение всех модулей и их фактический вид смотрите на приведенных ниже рисунках.
После установки предварительно подготовленной модульной защиты в распределительном устройстве получим похожее на это. Осталось сделать несколько последних штрихов.
Подключим линию электропитания с помощью провода, ведущего к индикатору напряжения, к клемме разъединителя нижнего выключателя.
Пришло время подсоединить предварительно подготовленные фазные проводники цепей. Каждый из них находится на верхней клемме соответствующего автоматического выключателя.
Нейтральные проводники цепей, которые вставляем в общую полосу нейтральных проводников, принадлежащих к автоматическому выключателю дифференциального тока.
Проверка и настройка щитка
Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.
Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.
На фото выше готовое распределительное устройство с двумя включенными лампочками.
Выводы и пожелания
Представленная выше инструкция не является универсальной. Каждая квартира, частный дом — совершенно другая история, разная схема сети, другие потребности, количество розеток и ламп, степень безопасности.
Несмотря на это сложностей тут нет, поэтому надеемся наше руководство станет для вас прочным фундаментом по освоению принципов монтажа распределительного устройства в любом доме.
Анатомия электрощитка / Статьи и обзоры / Элек.ру
Как выбрать автоматические выключатели и другое модульное оборудование для бытового распределительного шкафа
Совсем недавно, 20–30 лет назад, типичный узел ввода электросети квартиры состоял из счётчика и двух-трёх автоматических выключателей в общем распределительном шкафу на лестничной клетке. Ассортимент щитового оборудования в магазинах был скромным, поэтому выбрать нужное не составляло особого труда. Но с годами в частном жилье появились мощные водонагреватели, современные стиральные машины, кондиционеры, системы «тёплый пол» и т. д., стало больше линий внутренней энергосети. Чтобы обеспечить качественное электроснабжение для работы сложной бытовой техники, производители разработали новое модульное оборудование для бытового распределительного шкафа. Однако широкий выбор автоматических выключателей, УЗО, дифавтоматов привёл к тому, что в их типах и маркировке путаются не только собственники жилья, но и некоторые специалисты.
В современных домах по-прежнему предусмотрен электрощит на лестничной площадке, в котором установлены электросчётчик, вводной автомат, возможно, рубильник. Это зона ответственности управляющей организации, которая должна следить за подбором и состоянием оборудования.
В квартирах, как правило, устанавливают распределительный шкаф — сложную систему, включающую множество модулей различного назначения. Их выбор, монтаж и замену следует выполнять в строгом соответствии с проектом внутренней электросети. Однако нередко этот документ недоступен, и специалистам-монтажникам совместно с владельцем жилья приходится самостоятельно искать решение. Чтобы при этом избежать ошибок, способных привести к авариям и даже к несчастным случаям в процессе эксплуатации, требуется понимать назначение, маркировку и правила использования наиболее распространённых типов модульного оборудования.
Для бытовых электросетей это рубильники, автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы. Иногда в щитке можно также встретить ограничители напряжения, контакторы и некоторые другие типы модульного оборудования. Рассмотрим их подробнее.
Автоматический выключатель ВА47-29 IEK® Автоматические выключатели и рубильники
Автоматические выключатели служат для защиты электрических цепей от перегрузок, которые способны привести к порче электрооборудования, перегреву проводки и возгораниям, а также от короткого замыкания. Отдельные автоматы устанавливаются на все без исключения линии внутренней электросети. Выбирая их, обратите внимание на маркировку на корпусе, особенно на характеристику срабатывания и номинальный ток в амперах (например, C16, B10, C25 и т. д.).
Ни в коем случае нельзя использовать автомат, если его номинальный ток превышает величину, предусмотренную проектом. Нарушение этого правила чревато серьёзными последствиями, вплоть до пожара и поражения электрическим током из-за разрушения изоляции перегревшейся проводки.
К сожалению, проект внутренней электросети может и отсутствовать (что случается в квартирах и частных домохозяйствах). В этом случае выбирать номиналы автоматов приходится, руководствуясь наиболее распространёнными вариантами, которые характерны для большинства типовых проектов.
Например, для питания бытовых розеток с заземляющим контактом используют автоматы номиналом 16 А, без заземляющего контакта — номиналом 10 А, для бытового освещения — также номиналом 10 А. На линию электроплиты обычно устанавливают автомат номиналом 40 А. Общий автомат на вводе в квартиру или дом по номиналу должен на одну ступень превосходить автомат на самой нагруженной линии. То есть на вводе в квартиру с электроплитой (40 А) устанавливают общий автомат номиналом 50 А.
Ещё один способ выбрать автомат — измерить сечение проводов отходящей линии. Так, для одножильного медного провода сечением 1–1,5 мм2 подойдёт выключатель на 16 А, для 2,5 мм2 — на 25 А, для 4 мм2 — до 40 А, а для 6 мм2 — до 50 А. Помимо сечения провода, нужно учитывать и характеристики электрооборудования на другом конце линии. Например, каким бы кабелем вы ни подключили обычную бытовую розетку, ее максимум — 16 А, что указано на механизме.
Маркировка автоматических выключателей
На каждом автомате имеется маркировка, которая информирует о его рабочих характеристиках. Остановимся на ней подробнее.
Тип
В бытовом сегменте используются устройства трёх типов: B, C и D. Как правило, по умолчанию выбирают универсальные автоматические выключатели типа C — для общих нагрузок, включая небольшие двигатели (стиральная машина, пылесос, холодильник, маломощный циркуляционный насос и т. п.). Тип B предназначен для бытовых приборов и освещения, но на практике его стоит использовать только для освещения, поскольку никогда не известно точно, что именно будет включаться в розетки. Тип D — это автоматы для защиты линий, питающих устройства с большими пусковыми токами: скважинные, колодезные и мощные циркуляционные насосы, оборудование домашней котельной, моторизованный привод гаражных ворот и т. д. Всё это встречается в индивидуальных домах и никогда — в городских квартирах.
Рабочее напряжение
Маркировка 230/400~ означает, что автомат предназначен для использования в сетях однофазного переменного тока с напряжением до 230 В или трёхфазного с напряжением до 400 В. Это именно то, что нужно в быту и ЖКХ.
Токовые характеристики
На корпусе автоматического выключателя размещены два числа в рамочках, расположенные рядом, — например, 4500 и 3. Первая цифра означает предельную коммутационную способность выключателя — то есть максимальный ток, при сработке от которого автомат не выйдет из строя (не будет подгораний, спаек контактов, повреждений корпуса и пр.). Чем больше предельная коммутационная способность, тем лучше, и у современных автоматов надёжных производителей она не бывает ниже 4500 А.
Вторая цифра — класс токоограничения. Он показывает, как быстро автоматический выключатель отреагирует на возникновение сверхтоков. Устройства класса 3— самые надёжные, при коротком замыкании они срабатывают за время, не превышающее 2,5–6 миллисекунд, и выбирать нужно именно такие.
Защита двух типов
Современные автоматические выключатели должны иметь два типа защиты: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). На устройствах некоторых производителей наличие обоих типов обозначено специальной маркировкой на корпусе. Например, на автоматах IEK® она расположена прямо на лицевой панели. Здесь наличие на схеме прямоугольника символизирует тепловую защиту, а полукруга — электромагнитную.
Первая срабатывает при превышении по току до 1,45 от номинала автомата. В зависимости от кратности перегрузки время, за которое автомат отключается, составляет от нескольких минут до секунд. Электромагнитная защита срабатывает при КЗ: для автоматов типа B при трёхкратном превышении номинала по току, для типа C — при пятикратном, для типа D — при десятикратном.
Выключатель нагрузки ВН-32 IEK® Выключатели нагрузки (рубильники) — самый простой тип коммутационного оборудования. Они служат для ручного разрыва цепи. В бытовом сегменте, как правило, используются двухполюсные (сдвоенные) рубильники, которые разрывают сразу и линейный проводник (L), и нейтральный (N). Это гарантирует полную безопасность при авариях и выполнении электромонтажных работ.
По действующим нормативам наличие одного общего выключателя нагрузки на вводе является обязательным. Он должен быть установлен перед электросчётчиком, а общий вводной автомат — после него.
В современных многоквартирных домах часть коммутационного оборудования (общие вводные автоматы, рубильники, УЗО и электросчётчики) расположена в этажных и подъездных шкафах, находящихся в границах балансовой принадлежности эксплуатирующей организации, а в квартирах монтируют индивидуальные щитки для коммутации линий внутриквартирной разводки. В них тоже устанавливают рубильник на вводе. Его номинал подбирается аналогично номиналу вводного автомата.
Выключатель дифференциальный ВД1-63 IEK® Маркировка у выключателей нагрузки несложная — это номинал по току и рабочее напряжение: 230/400 или 400 В.
Устройства дифференциальной защиты
Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).
Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.
Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.
Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.
Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).
При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n. Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).
Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).
Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.
Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство). Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).
АВДТ 32 IEK® Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.
Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.
Прочие устройства
Помимо перечисленных типов модульных устройств, в распределительном щитке иногда можно встретить и другие. Их подбор достаточно сложен и зависит от конкретной ситуации, поэтому кратко остановимся лишь на их назначении.
Ограничитель импульсного перенапряжения — устройство для защиты внутренних распределительных сетей жилых и общественных зданий от мгновенных скачков напряжения, вызванных ударами молний или техническими причинами. Варисторы в этом оборудовании поглощают энергию импульса и распределяют её в окружающем пространстве в виде тепла, тем самым защищая электрооборудование от скачков напряжения.
Расцепитель минимального/максимального напряжения служит для защиты электроприборов от скачков и провалов сетевого напряжения при плохом качестве электроснабжения. При срабатывании выключает автомат ВА47-29 IEK® механическим путём, прерывая тем самым электроснабжение.
Реле контроля напряжения — автоматическое устройство с аналогичными функциями. Устанавливается в схеме после автомата и работает автономно от него. Помимо размыкания цепи, производит также её автоматическое замыкание после возврата величины питающего напряжения в рамки допустимых пределов. Некоторые производители, например IEK GROUP, выпускают реле контроля напряжения с возможностью выбора времени и диапазона напряжений срабатывания.
Импульсные реле применяют в сложных схемах управления освещением, в которых вместо обычных выключателей и переключателей используются кнопочные (с возвратной пружиной). Также их используют в схемах с датчиками движения, с возможностью управления одним осветительным прибором из разных точек (или всеми из одной) и т. д.
Контакторы используются для автоматизации различных технологических процессов и управления ими, в том числе в системах освещения, кондиционирования, вентиляции и т. д.
Помимо перечисленных типов оборудования, в электрощитке могут быть установлены и другие дополнительные устройства. Однако их присутствие предполагает наличие сложной схемы управления и необходимой документации, в соответствии с которой производится монтаж или замена.
Выбор модульного оборудования и его монтаж в распределительном шкафу для современной квартиры или дома — сложная задача. Только специалисты смогут грамотно рассчитать нагрузку, определить сечение проводов и подобрать необходимый комплект оборудования. Домовладельцу же стоит обратить внимание на выбор марок электротехнических изделий, ведь именно ему предстоит использовать электрическую сеть.
Поговорим про этажный электрощит дома
Вступление
Этажный электрощит или этажный распределительный щиток предназначен для распределения и учета электроэнергии по квартирам этажа. Для этого в этажный электрощит устанавливаются различные автоматические устройства распределения, защиты, учета электроэнергии и другие устройства автоматики. Также в этажный щит устанавливаются устройства распределения сетей слабых токов (телефония и компьютерная сеть).
Этажный щит (ЩЭ) относится к учётно-распределительным щитам, объединяющим силовую и слаботочные электропроводки. В отличие от щитов управления (ЩУ), которые обеспечивают питание электроустановок и управление их технологических процессов, ЩЭ обеспечивают приём и распределение электрической энергии по потребителям. Кстати, шкафы управления производства Мегахолод позволят решить любые задачи автоматизации холодильного, вентиляционного оборудования и кондиционирования.
Отличительная особенность ЩЭ наличие слаботочной секции и окошек для внешнего считывания показаний электросчётчиков.
Этажный электрощит — общие характеристики
- Этажный электрощит имеет два или три отсека. Один для распределения или учета и распределения электроэнергии. Второй отсек предназначен для слаботочных сетей (телефонии, Интернет, сигнализации). Все отсеки должны иметь отдельные дверцы.
- Этажный электрощит с установленными счетчиками учета должен иметь окошки из плексигласа, в которые должны быть, хорошо видны показания счетчиков.
- Этажный щит относится к щитам распределительным 1-го класса и изготавливаются только из металла.
- Обычно этажный щит устанавливается в нишу, но встречается и настенная установка.
- Дверцы щита должны открываться на угол не менее 95⁰.
- Дверцы щита должны запираться на ключ или иметь специальное запорное устройство.
Как монтируется этажный электрощит
Конечно, Вам не придется монтировать этажные электрощиты. Достаточно разобраться, как он устроен и где какие клеммы в нем предусмотрены. Рассмотрим устройство старого и нового этажных щитов.
Старый этажный щит

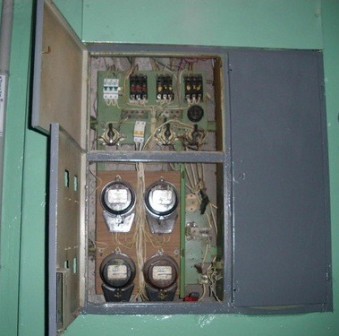

Рассмотрим, более менее, стандартный электрощит старого образца ( смотрим фото), в нормальном состоянии.
Этажный щит на фото, предназначен для четырех квартир. Он разделен на четыре части.
Для каждой квартиры устанавливается вводной автоматический выключатель и группа автоматов для защиты групповых цепей квартиры. Группа крайне правых автоматов должна принадлежат крайне правой квартире на этаже.
Вместо автоматических выключателей в этажном щите можно установить комбинированные расцепители (дифференциальные автоматы). Они должны иметь класс B или C и иметь коммутационную способность не менее 3000 Ампер. Напомню, коммутационная способность это способность прибора работать после короткого замыкания в 3000 Ампер. То есть, в цепи было КЗ с током 3000 Ампер и автоматический выключатель выбило. После этого вы взводите рычаг автомата и он работает далее.
Советую выбирать автоматы защиты с коммутационной способностью около 10000 ( десять тысяч) ампер.
В системах заземления TN-C-S и TN-S в этажном щите предусмотрены две шины (зажима). Одна шина для подключения нулевых рабочих проводников (N) и отдельная шина для подключения проводов заземления (PE).
В сетях TN-C в этажном щите должна быть предусмотрена отдельная шина для разделения нулевого защитого проводника (PEN) на нулевой рабочий (N) и защитный (PE) проводники.
Однако, как правило, такой шины нет. Разделение происходит проще. В щите если нулевая рабочая шина, а заземление подключается отдтельно от этой шины, можно сказать в стороне, на корпус щита или на металлическую платформу щита.
Важно! В системе TN-C нельзя подключать рабочий ноль (N) и защитный провод (PE) под одну клемму. Это разные проводники, хотя может показаться, что это одно и то же, ведь они «замкнуты» через корпус щита.
В завершении замечу:
- Желательно чтобы в этажном щите, на дверце была приклеена схема щита;
- Желательно, чтобы провода были промаркированы;
- Желательно соблюдать цветность подключения проводов ( синий –рабочий ноль, желто-зеленый – защитный проводник).

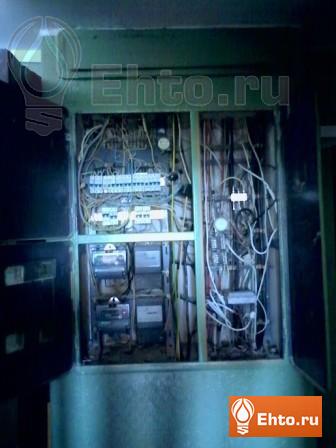

Устройство нового этажного щита
В новом этажном щите, нет никаких хитростей и «непоняток». Новые щиты стоят в сетях TN-S, реже в TN-C-S. Все шины разделены, подписаны и понятны к подключению.
Часто в новостройках на этаже устанавливают отдельные щитки для каждой квартиры.
Нормативная ссылка
Гост-Р-51628 -2000. Щиты распределительные
©Ehto.ru
Другие статьи близкие по теме
Похожие посты:
- Принципиальные электрические схемы щитов распределительных, Рубрика Электрощиток
- Что выбрать накладной или встроенный электрощит для квартиры, Рубрика Электрощиток
- Ревизия электрощита своими руками, Рубрика Электрощиток
- Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах, Рубрика Электрощиток
- Как установить автоматический выключатель, Рубрика Электрощиток
- Маркировка проводов в щите: как подписывать провода и кабели, Рубрика Электрощиток
- Вводное устройство частного дома, коттеджа, дачи, Рубрика Электрощиток
Электрическая панель Электромонтаж и установка
Может ли домовладелец Далласа экономить деньги при установке или подключении электрической панели
Установка электрических панелей и электропроводки требует особой осторожности и навыков, так как работа с электричеством может привести к смертельным последствиям для неопытных людей. Стоимость монтажа электропроводки или панелей зависит от масштаба проекта, а также от того, возникнут ли какие-либо проблемы при выполнении работы.
Если вы ремонтируете старый дом или надеваете надстройку, может потребоваться новая электрическая панель и проводка, чтобы привести дом в соответствие с требованиями.
Электрическая панель
Как подключить электрическую панель
Чтобы установить электрическую панель, вы должны сначала выбить выбивки, чтобы установить подающую трубу. Установите разъем в панель и установите контргайку, чтобы удерживать ее на месте. Если вы используете металлическую трубу, поместите пластиковую втулку поверх резьбы соединителя.
Используя рыболовную ленту, протяните провода электрического питателя через трубу питателя. Оставьте достаточно проволоки, чтобы добраться до противоположной стороны панели.Таким образом, в электрической панели будет достаточно проводов для подключения.
Согните два черных провода, чтобы придать им форму, чтобы их можно было легко установить на главный выключатель. На этом фото главный выключатель расположен в правом верхнем углу панели. Зачистите провод только настолько, чтобы обеспечить подключение к клеммам клемм главного выключателя.
Подключите нейтральный провод к нейтральной шине. Нейтральная шина расположена по обе стороны от выключателей. Это серебристый стержень с большим количеством винтов и точек подключения.Он также имеет большее отверстие для нейтрального провода фидера. Нейтральный провод — это провод, помеченный белой фазирующей лентой.
Для установки проводов разветвленной цепи используйте рыболовную ленту для протягивания проводов. Если вы устанавливаете проводку NM, установите разъемы NM на электрическую панель и закрепите провода двумя винтами на планках. Снимите наружную оболочку, чтобы обнажить проводники.
Подсоедините все зеленые и неизолированные медные провода к шине заземления. Подсоедините белые нейтральные провода к нейтральной шине.Если вы согнете провода заранее, у вас будет хорошая, аккуратная установка, которая выглядит равномерно.
Затем установите каналы питания на автоматические выключатели ответвлений. Черный и красный провода — это фидерные провода на этой фотографии, причем черные провода являются одним из горячих каналов, а красные — другим. Подсоедините провод соответствующего размера к автоматическому выключателю. Согните провода так, чтобы они сохраняли аккуратный внешний вид после завершения установки.
: Советы по безопасной установке
Очень ранние дома все еще имеют старые панели в стиле предохранителей, эти панели требуют от владельца дома замены предохранителей, когда они перегружены и перегорели.Это создает проблемы, потому что у владельца дома может не быть подходящего предохранителя, и он может установить слишком большой предохранитель. Либо у владельца дома может вообще не быть запасного предохранителя, оставляющего цепь отключенной, пока он не будет приобретен. Позвоните нам по номеру (214) 238-8353 для обслуживания и ремонта вашего дома.
Для более связанных статей и информации посетите https://www.berkeys.com/category/electrical/
,
Если вы решили подвесить люстру самостоятельно или сменить розетку, вы должны соблюдать некоторые очень важные правила работы с электричеством. Даже если вы не решитесь самостоятельно выполнять работу с проводкой, знание того, как их производить, позволит вам контролировать работу наемного электрика.
Монтаж электропроводки в жилых помещениях — что нужно знать
Трасса проводки квартиры должна быть проложена строго вертикально и горизонтально на стенах, а все повороты должны выполняться только под прямым углом.Если решено провести электропроводку в верхней части комнаты, то маршрут должен проходить на расстоянии 20-30 см от потолка. Это сведет к минимуму вероятность механического повреждения кабеля при ремонте или расстановке мебели.
В нижней части трассы кабель обычно проложен на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но более рационально в этом случае прокладывать кабель на полу внутри специальной электрической плинтуса.
Выключатели должны быть расположены на входе в комнату со стороны дверной ручки. Высота размещения не нормируется в соответствии с государственным стандартом и СНиП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли его использовать без проблем.
Розетки расположены на высоте 30 см от пола, но при необходимости они могут быть на любой высоте, например, на уровне кухонной столешницы.Рекомендуется установить как минимум одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.
Проводка в ванной комнате — это особый случай!
В других случаях вышеуказанные требования к зонам прокладки кабелей не применяются. Здесь все провода должны находиться в верхней части помещения, а проводка к потребителям (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз.Никаких проводов нельзя находиться возле душа или ванной комнаты.
В потолке допускается установка встраиваемых прожекторов при условии, что источники света в них покрыты стеклом или работают от безопасного напряжения 12 вольт. В этом отношении светодиоды идеальны. Существуют также требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещения в 200 люксах.
См. Также: Электромонтаж на даче своими руками — схемы и фотографии
Вода и электричество — будь осторожен!
Электричество и вода несовместимы, и их сочетание смертельно! Поэтому в ванных комнатах предъявляются повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Проводная линия должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной комнате используется трехжильный медный кабель 2,5 мм 2 для розеток, 1,5 мм 2 для светильников, 4 мм 2 для бытовой техники.
Что и где можно установить в ванной
Проводка может быть установлена только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением 12 В. В зоне высоты 225 см могут устанавливаться только стационарные и специально разработанные вентиляционные и водонагреватели для эта цель.
Из словаря электрика
Какая разница между кабелем, проводом и шнуром? Что такое вена и изоляция? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.
Вена является металлическим сердечником проводника. Вена может быть цельной или состоящей из тонких проволок, скрученных в пучок. В зависимости от материала, жилы алюминия, меди и алюминида. При выборе проводов и кабелей для бытовой электропроводки важно знать площадь поперечного сечения проводников.
Изоляция — материал, содержащий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение проводов друг с другом, обеспечивает защиту проводника от механических повреждений и погодных воздействий.
Отключите предохранители!
Сеть под напряжением работает только в том случае, если соответствующий предохранитель отключен. Одного нажатия на выключатель света недостаточно! Зафиксируйте предохранитель изолентой, чтобы предотвратить случайное включение до окончания работ. Перед началом работ проверьте, действительно ли сеть работает. Для этого недостаточно индикаторной отвертки. Для этого лучше использовать индикатор напряжения или мультиметр.
Ссылка по теме: Электромонтаж в ванной и сауне своими руками — чертежи, схемы, фото
Провод, кабель или шнур
Провод имеет одну или несколько тканых жил, соединяющих источник электричества с потребителем, поэтому они делятся на одноядерные и многожильные.Провода могут быть защищены или незащищены. Первый утеплитель
Оболочка, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенных проводов такой оболочки не имеют.
Кабель отличается от провода тем, что каждая из его жил изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. В дополнение к внешней изоляции, которая называется кембриком, в кабелях используются наполнители, которые обеспечивают дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другими ручными инструментами. Кабели с такой защитой называются бронированными.
Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовой технике и электроинструментах.
При выборе проводника первое, на что нужно обратить внимание — это материал вен.Согласно действующим нормам и правилам для внутренней проводки, разрешается использовать провода и кабели только с медными жилами. Провода с алюминиевыми жилами запрещены.
Рассмотрим также способ прокладки провода или кабеля. Провода проложены только скрытно или они спрятаны в пластиковые коробки, кабели могут быть проложены в открытом виде.
В домашней электропроводке наиболее часто используемым кабелем является ВВП. Это не бронированный экранированный кабель с ПВХ изоляцией. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерную окраску.
Кабель с именем ВВГнголитичается ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластиковой изоляции. Помимо огнестойкости, кабель ВВГГГ имеет множество форм, он может быть плоским, круглым, квадратным, секторальным и даже треугольным.
Силовой кабель NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытых, так и для открытых прокладок.Обладает низкой воспламеняемостью и выделением газа. Чаще всего он используется для соединения с панелью пола и дальнейшего соединения этого щита со щитами квартиры или комнаты (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.
Проволока ПППП — самая дешевая из всех проводниковых изделий. Этот монтажный плоский провод имеет два или три однопроволочных сердечника и изоляцию из ПВХ. Вены могут быть окрашены в разные цвета.Такой провод только плоский и используется для силовых и осветительных сетей. Но утеплитель, изготовленный из дешевых материалов, быстро теряет свои свойства при нагревании. Однако, если использование PPP необходимо, его следует поместить в пластиковый кабельный канал.
Для ввода электричества в дом наиболее широко используется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые провода, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции SIP-провод не разрушается под воздействием внешних факторов.
Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (PUE). По их словам, определенный тип изоляции характерен для определенной категории проводов.
Синяя изоляция обозначает нулевой рабочий проводник, а желто-зеленый цвет обозначает нулевой защитный проводник. Фазные провода в соответствии со стандартом PUE могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и ее дальнейшем обслуживании. Михаил Лежнев
Для закрепления многожильных проводов в винтовых клеммах, например в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.
Проводка себя в квартире — видео
© Автор: Михаил Лежнев
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
Подписаться на обновления в наших группах и поделиться.
Давайте дружить!
Существует два основных типа электрических распределительных панелей.
- Те, которые предназначены для подачи питания на один прибор или устройство, такое как кондиционер, и называются разъединителем
. Для кондиционера это был быразъединитель кондиционера (AC)
. В первую очередь они действуют как электрические разъединители для конкретного устройства или устройства. - Те, которые разработаны с несколькими цепями для питания многочисленных электрических розеток или других устройств.
Эта статья охватывает 2-й элемент — те подпанелей , которые разработаны с несколькими цепями для питания многочисленных электрических розеток или других устройств.
Основная задача электрической панели состоит в том, чтобы предоставить вам дополнительные электрические цепи. Это не меняет общее количество энергии, доступной для дома.Другими словами, добавление дополнительных восьми 15-амперных положений цепи не означает, что ваш дом может потреблять дополнительно 120 ампер.
Общее количество энергии, которое ваш дом может получать от электросети, основано на электрическом обслуживании (размер (размер проволоки)) проводов, соединяющих ваш дом и главный выключатель или предохранители.
Основное различие между главной электрической распределительной панелью и дополнительной панелью заключается в основном отключении.В современные электрические распределительные щиты встроен главный разъединитель, см. Рисунок 1.
Рисунок 1 — Электроснабжение дома до добавления распределительной панели.
Принимая во внимание, что подпанель, как правило, получает питание от автоматического выключателя в центре нагрузки или главной распределительной панели и не имеет своего собственного разъединения, связанного с ней.
Существует две основные причины, по которым стоит задуматься об установке электрической распределительной панели.
- Ваша текущая электрическая распределительная панель (центр нагрузки) не имеет свободных мест для добавления дополнительных автоматических выключателей.
- Вам нужно несколько цепей в отдаленном месте, например, в гараже, теплице или рабочем помещении.
Способ установки для обоих вышеупомянутых вариантов одинаков, единственная разница заключается в длине проводов от главной распределительной панели до электрической дополнительной панели, см. Рисунок 2.
