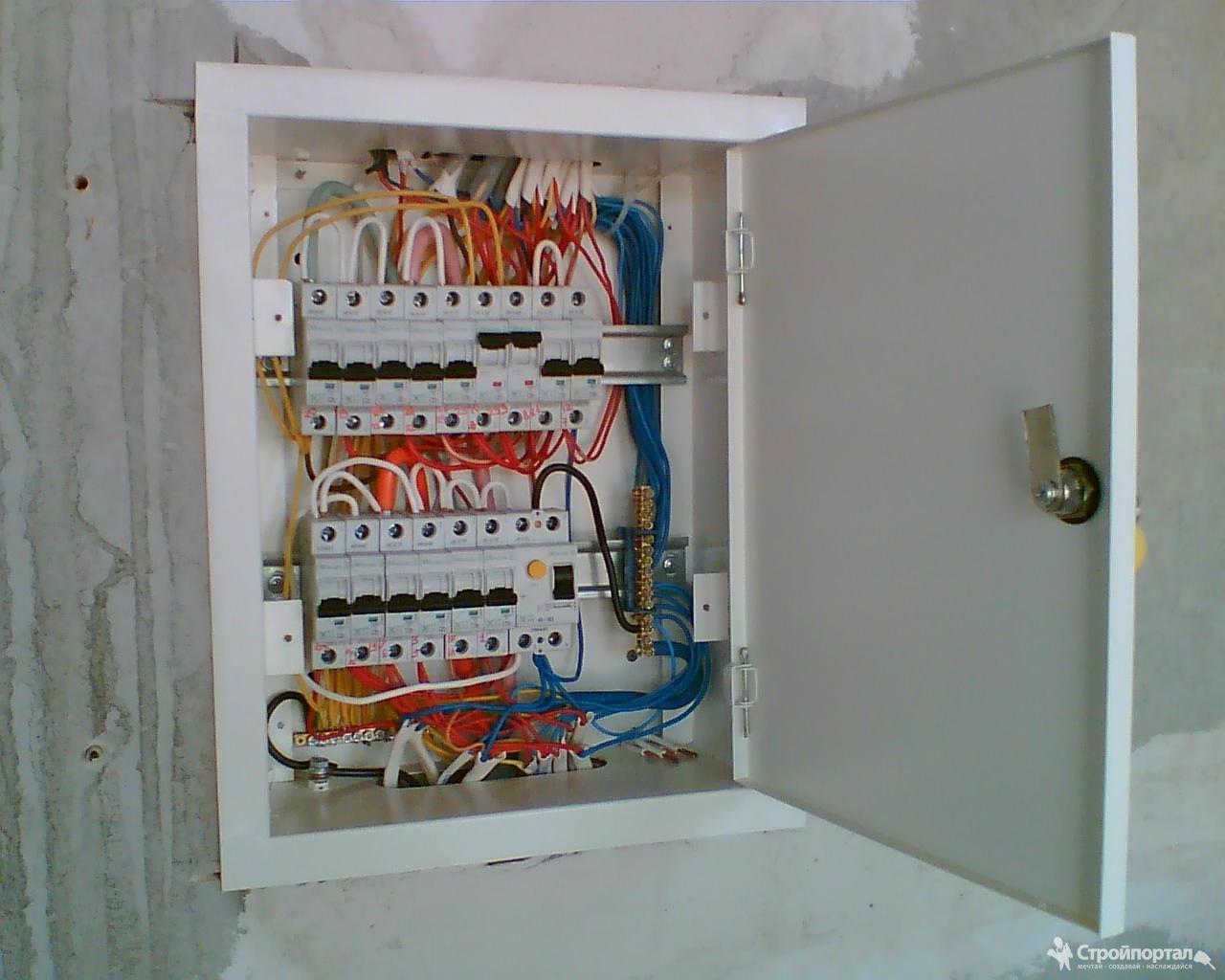

Электрический щиток в квартире

Электрический щиток в квартире

Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрический щиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрическом щитке располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрических щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.

Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились.

Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.

Большое значение имеет правильный выбор места для его установки.

Примечание: Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается. Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры. Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Примечание: Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее.

Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Электрический щит состоит из следующих элементов:

1. DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу;

2. Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений;

3. Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть;

4. Соединительные провода необходимого сечения;

5. Электросчетчик – устанавливается при необходимости.

Выбираем электрический щиток

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Примечание: Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Внимание! Перед тем как собрать электрический щиток необходимо соблюдать правило: Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

Внимание! В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взимает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую, полезную информацию по ремонту своего жилища — своими руками, по оптимизации бюджета, полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости.

Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить Заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.

P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

На главную

Электрощиток для квартиры и дома, как его правильно выбрать

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электрический распределительный щиток – сердце домашней электропроводки, поэтому при необходимости замены электропроводки в квартире или доме одним из основных вопросов является выбор электрощитка. В данной статье рассмотрим вопрос о том, как правильно выбрать электрощиток для квартиры и дома.

Особенности выбора электрического щитка для квартиры

Если речь идет о выборе электрощита для квартиры, то в данном случае, обычно выбирается один щиток, устанавливаемый в прихожей (коридоре) квартиры. При этом щит учета, как правило, устанавливается на этаже, в подъезде.

Учетно-распределительный щит на этаже может быть общим для нескольких квартир. В нем устанавливается приборы учета квартир, групповой автоматический выключатель и автоматические выключатели индивидуально на каждую квартиру. Корпус данного щитка обычно изготавливают из металла, на лицевой стороне должны быть вставки из стекла или прозрачного пластика для возможности снятия показаний приборов учета.

Выбор металлического корпуса щитка обусловлен, прежде всего, тем, что металлические щитки могут быть укомплектованы запирающими устройствами, предотвращающими проникновение посторонних лиц в электрощит.

Размер щитка выбирается исходя из количества приборов учета, автоматических выключателей, а также шин, посредством которых осуществляется распределение электроэнергии на потребителей. В данном щитке монтируется монтажная панель, на которую монтируются приборы учета, DIN-рейки для установки защитных аппаратов, а также элементы для распределения электроэнергии.

Вместо одного щитка на каждом этаже многоквартирного дома может быть установлен один этажный щит, в котором монтируется групповой защитный аппарат и осуществляется распределение электроэнергии на несколько квартирных щитов учета. Квартирный щиток учета может быть выполнен из металла или пластика.

Металлический этажный или квартирный щиток, как правило, имеет монтажную панель, на которой монтируются необходимые элементы. Квартирные пластиковые щитки учета рассчитаны на установку одного прибора учета и одного защитного аппарата. Выбор квартирного щита учета обуславливается размером прибора учета.

От прибора учета кабель заходит в квартиру и поступает в квартирный щиток. В квартирном щитке осуществляется распределение полученной электроэнергии на отдельные линии электропроводки, а также установка модульных защитных аппаратов для защиты каждого из участков электропроводки, а также электропроводки в целом. Таким образом, при выборе квартирного щитка основным критерием выбора является его размер, а именно количество модульных мест, на которые рассчитан корпус щитка.

Для того чтобы правильно выбрать электрощиток для квартиры, необходимо прежде всего определиться с количеством защитных аппаратов, которые планируется установить в щитке для защиты новой электропроводки. В данном случае идет речь об автоматических выключателях, устройствах защитного отключения или дифференциальных автоматах. Также для защиты электропроводки и бытовых электроприборов может быть установлено реле напряжения и разрядник.

Кроме того, в квартирном щитке может быть установлен ряд дополнительных устройств, обеспечивающих различные функции. Например, недельный таймер, импульсное реле, GSM-реле и др. В общем, размер щитка зависит от количества устанавливаемых в него устройств и защитных аппаратов, также других элементов, посредством которых осуществляется распределение полученной электроэнергии.

Также при выборе квартирного щитка следует учесть его внутренний объем – он должен позволить беспрепятственно завести и подключить все линии электропроводки.

Что касается материала электрического щитка, то в данном случае можно выбрать как пластиковый, так и металлический щиток. Степень защиты корпуса IP в данном случае не играет роли, так как щиток, установленный в квартире, не подвергается воздействию негативных факторов окружающей среды.

Следующий критерий выбора корпуса электрического щитка для квартиры – вариант его исполнения, а именно способ его монтажа. Существуют накладные и встраиваемые корпуса электрощитов. С эстетической точки зрения, встраиваемые корпуса предпочтительны, так как они не выделяются и не портят внешний вид интерьера.

Корпус данного щитка утапливается в стену, снаружи видна только его крышка. Существует корпуса электрических щитков, выполненных под дерево, либо нейтральные варианты, которые можно оформить по своему усмотрению, например, заклеить теми же обоями, которые поклеены в прихожей, где установлен щиток. Таким образом, щиток не будет выделяться, и портить внешний вид.

Но следует учитывать, что встраиваемые корпуса щитов подходят только в том случае, если есть возможность выполнить требуемое углубление в стене. Если стена является несущей и ее запрещено углублять для предотвращения снижения ее несущей способности, то придется выбрать накладной электрощиток, который монтируется непосредственно на стену без углубления либо с минимальным углублением, если это предусмотрено конструкцией корпуса щитка.

Как выбрать электрический щиток для дома

Что касается размера электрического щитка, то в данном случае все так же, как и при выборе квартирного щитка – все зависит от количества устанавливаемых в щиток защитных аппаратов и других устройств. Единственное отличие в том, что в частном доме может быть несколько щитков, в зависимости от потребностей и количества сооружений на территории частного дома.

В основе всегда стоит главный учетно-распределительный щит или щит учета. В данном случае все зависит от требований снабжающей организации относительно типа щитка и его размещения, а также личных предпочтений потребителя.

Первый вариант — ставят отдельный щиток для прибора учета и вводного автоматического выключателя, в данный щиток заводится питающий кабель, а далее кабель от данного щита поступает в главный распределительный щиток дома.

Второй вариант предусматривает установку прибора учета в главный распределительный щиток, сюда же заводится питающий кабель с опоры линии электропередач. При необходимости подключения дома к электрическим сетям всегда в первую очередь следует обратиться в снабжающую организацию, которая предоставляет услуги электроснабжения, и уточнить существующие требования относительно размещения щита, его компоновки и какие типы разрешено монтировать.

Если схема домашней электропроводки не сложная, отсутствует необходимость электроснабжения гаража, бани либо других вспомогательных сооружений на территории частного дома, то можно ограничиться установкой одного распределительного щитка, в котором будут монтированы необходимые защитные аппараты и другие устройства для домашней электропроводки. В противном случае на территории частного дома может быть монтировано несколько щитков, запитанных от главного распределительного щитка.

Каждый отдельный щиток для питания дома, гаража, бани, мастерской и т.д. выбирается индивидуально, исходя из требуемого количества устанавливаемых электрических аппаратов.

При выборе электрощитка для дома необходимо учитывать возможные негативные факторы окружающей среды. Внутри дома, в сухом помещении можно установить пластиковый или металлический щиток любого конструктивного исполнения и степени защиты корпуса, как и в квартире.

Щитки, устанавливаемые вне помещений, должны иметь защиту от негативных факторов окружающей среды – осадков, пыли, воздействия посторонних предметов.

Для установки вне помещений подойдет металлический корпус со степенью защиты IP55, 65 – такие щитки могут стоять под открытым небом без дополнительной защиты. Если щитки не будут находиться под открытым небом, например, под навесом, то можно использовать корпуса щитов с защитой IP44, IP54. Все перечисленные корпуса электрощитов могут монтироваться внутри помещений с повышенным уровнем влажности, например, в гараже или бане.

При выборе защищенных корпусов электрических щитков следует обратить внимание на количество герметичных вводов и их размер – диапазон используемых сечений подключаемых кабелей.

При выборе электрического щитка в квартиру или дом немаловажным критерием является качество продукции, так как электропроводка монтируется на продолжительное время, поэтому необходимо выбирать проверенный, качественный товар известных брендов.

Ранее ЭлектроВести писали, что в Германии железнодорожная сеть будет получать электроэнергию из прибрежной ветроэлектростанции Nordsee Ost мощностью 295 МВт.

По материалам: electrik.info.

Электрическая схема щитка квартирного | elesant.ru

От автора

Здравствуй Уважаемый читатель! Сегодня, тема дня на сайте Elesant.ru: Электрическая схема щитка. Надеюсь, она будет вам интересна.

Электрический щиток в квартире

Любая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению. Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совсем так. Даже если у вас в квартире нет щитка, как такового, он просто расположен на этаже и является частью общего этажного распределительного щита (ЩЭ).

Если вы откроете этажный щиток, то увидите ряд автоматов защиты, отдельно сгруппированных и предназначенных для вашей квартиры. Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения. В остальном подвод питания, соединение автоматов и распределение электропитания по группам то же самое.

Электромонтаж квартирного щитка производится на основе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток самостоятельно, то нужно позаботиться чтобы схема щитка делалась вместе с электропроектом. А если вы имеете техническое образование можно сделать схему электрощита самостоятельно.

Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Схемы можно скачать непосредственно с сайта без сторонних переадресаций бесплатно.

Электрическая схема щитка

На электрической схеме ниже вы видите схему щитка. Схема щитка выполнена для трехпроводной электрической сети. Трехпроводная электрическая сеть делается для электропитания помещения при однофазном электрическом вводе.

В трехпроводной сети один провод выполняет роль фазы, второй – роль рабочего нулевого проводника, третий-провод заземления. На электрических схемах условно они обозначаются латинскими буквами. Фаза-L(line), рабочий ноль-N(neutral),провод заземления-PE.

Если вы посмотрите на электрическую схему щитка, вы увидите, что на вводе питание обозначено двумя проводами, PEN и L, а после шины подключения проводов становиться три(L;N;PE). Поясню, что это значит.

Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Это значит, что нулевой рабочий проводник (N) и провод заземления (PE) в подстанции объединены и подсоединены к глухозаземленной нейтрали питающего трансформатора. Разделяются они только в этажных распределительных щитах.

Для справки: Существуют схемы заземления TN-C, при которой нейтраль и земля объединены на всем протяжении цепи и схема заземления TN-S при которой нейтраль и земля полностью изолированы друг от друга. Но это тема отдельной статьи. (о системах заземления читайте статью: Система питания. Системы заземления)

Рассмотрим электрическую схему дальше.

Условные обозначения на электрической схеме щитка

На схеме я постарался подробно определить все условные обозначения элементов схемы щитка. Остается дать им пояснения.

Вводной автомат защиты. Устройство, предназначенное для защиты всей электросети от токов короткого замыкания, а также для общего принудительного отключения помещения от электропитания.

Электрический счетчик. Устройство для контроля расхода электроэнеогии. Значение расхода показывает в Киловатт в час (кВт/час). По показаниям электрического счетчика производится оплата за электричество. Электросчетчики могут быть электромеханические и электронные. Последние программируются.

Дифференциальный автомат защиты. Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО (устройство защитного отключения) для защиты человека от токов утечки.

Шины подсоединения проводов. Каждый электрический щит комплектуется как минимум двумя шинами. Одна для нулевых проводов, вторая для проводов заземления. В приведенном примере электрической схемы щита таких шин 4(N;N1;N3;N4)

В щите предусмотрены две отдельные функциональные группы (справа на схеме). Одна группа на два ответвления, вторая на три. Например, этот вариант подойдет для отдельных функциональных групп ванной и кухни. Или каких нибудь пристроек к дому.

Другие статьи раздела: Электромонтаж

Нормативные ссылки:

ПУЭ(Правила Устройства Электроустановок) изд.7
ГОСТ Р 51628-2000,Щиты распределительные
ГОСТ 2.702-75,Правила выполнения электрических схем
(Нормативные документы)

Схемы электрощитков(функциональные):

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Щиты автоматического переключения питания (ЩАП)

Установка квартирного щитка.

Подключение электрического щитка | Полезные статьи Понравилось видео? Подписывайтесь на наш канал!

Щиток электрический квартирный является «сердцем» квартирной проводки. В многоэтажных домах он обычно является частью подъездного щитка. Иногда, по желанию владельца квартиры, щиток может быть установлен в квартире.

В щитке квартирном устанавливаются автоматические выключатели, прибор учета (счетчик), устройства защитного отключения (УЗО). Если вы меняете всю квартирную проводку, есть смысл установить электрический щиток в квартире, поскольку к нему будет подходить большое количество проводов, которые неудобно тянуть к подъездному щитку. Кроме этого, в подъездном щитке может не хватить места для всех автоматов новой проводки. Иногда поступают следующим образом: главный автомат и счетчик – оставляют в подъезде, а автоматы и УЗО устанавливают в щитке. Если в квартире установлена электроплита – то рекомендуется щиток квартирный подключать кабелем ВВГ 3х6, в других случаях может хватить кабеля ВВГ 3х4.

Подключение квартирного щитка необходимо выполнять в присутствии электрика (от управляющей компании или ТСЖ), который обслуживает ваш дом. Электрик должен обесточить подъездный щит для безопасного проведения работ. К электрическому щитку подводится трехфазное напряжение с напряжением между фазами 380 вольт, поэтому будьте осторожны! В современных домах к щитку подводится 5 силовых проводов (три фазы, ноль и провод защитного заземления). Щиток квартирный подключается к одной фазе, нулевому проводу и к проводу защитного заземления.

Запомните общепринятую систему подключения проводов и кабелей:
красный – «фаза»,
синий — «ноль»,
зеленый с желтым – «защитное заземление».

В старых домах провод защитного заземления обычно отсутствует. Его функции выполняет нулевой провод. В этом случает провод защитного заземления, идущий от электрического щитка, следует подключить на корпус подъездного щитка или на нулевую шину.

Запрещается подключать провод защитного заземления вместе с нулевым проводом! Они должны быть присоединены к разным винтам или клеммам!

Схема квартирного щитка обычно следующая: Главный автомат – прибор учета (счетчик)-УЗО- групповые автоматы. Главный автомат обычно сдвоенный (разрывает фазный и нулевой провода). Цену квартирного щитка без счетчика и автоматов вы можете уточнить в нашей компании.

Монтаж квартирного щитка выполняется примерно в следующей последовательности:
• монтируется корпус электрического щитка
• в электрический щиток заводятся кабели с запасом 30-50 см
• кабели очищаются от внешнего слоя изоляции
• устанавливаются нулевая и шина защитного заземления
• корпус электрического щитка (если щиток металлический) подключается к шине защитного заземления
• раскладываются и подключаются к шинам «нулевые» провода и провода заземления
• устанавливаются din-рейки, автоматы (автоматические выключатели) и прибор учета
• подключаются фазные провода. Автоматы между собой соединяются при помощи специальной шины. Общее правило подключения автоматов и УЗО – вход сверху, выход снизу. Если главный автомат и групповые автоматы находятся на одной рейке – то нужно нижний вывод главного автомата соединить с верхними клеммами групповых автоматов при помощи куска провода соответствующего сечения.
• Устанавливаются защитные крышки, делаются необходимые подписи у автоматов.

Наглядные схемы групповых распределительных щитов квартиры

Вступление

Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.

К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде. В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.

Собираются щиты, чаще, заранее по расчетной и монтажным схемам.

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

Группа освещения;
Группа розеток;
Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

наглядные схемы групповых распределительных щитов схема 1 квартира

Пример 2. Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

Группы освещения защищают три первых автомата;
Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

наглядные схемы групповых распределительных щитов схема 2 Частный дом

Пример 3. Квартирный щиток многоквартирного дома

Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
Такие же автоматы установлены для защиты комнатных розеток, стиральной машины и света в ванной и туалете.

наглядные схемы групповых распределительных щитов схема 3 большая квартира

Пример 4. Групповой распределительный щит индивидуального дома

Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.

наглядные схемы групповых распределительных щитов схема 4 частный дом

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

наглядные схемы групповых распределительных щитов схема 5 коттедж

©Ehto.ru

Нормативные документы

ГОСТ Р 51628-2000: Щитки распределительные …

Статьи близкие по теме

Записи не найдены

Поделиться ссылкой:

Похожее

Установка электрического щитка в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про электрический щиток в квартире, а именно про его установку.

Началось все с того, что один заказчик попросил меня заменить ему однофазный счетчик электроэнергии в квартире.

Я отказываться, конечно же, не стал. Рассказав ему как правильно выбрать электросчетчик и его купить, а также задав ему несколько вопросов про место установки счетчика, мы назначили дату нашей встречи.

Итак, обо всем по порядку.

И вот настал тот день. Когда я переступил порог его квартиры, я увидел следующую картину.

Как Вы видите сами, электросчетчик был установлен в нише стены. Поэтому я ему сразу предложил установить в эту нишу небольшой встраиваемый электрический щиток. Будет выглядеть аккуратно и эстетично. Т.к. хозяин и не предполагал такого поворота событий, то мне пришлось заодно помочь ему в выборе электрического распределительного щитка для установки его в этой нише.

Измерив нишу стены, я посоветовал ему купить электрический щиток фирмы VIKO, с классом защиты IP40 (читайте про расшифровку всех кодов степеней защиты IP), внутренней установки на 8 модулей. Если быть точнее, то следующей маркировки: 90 91 20 08. Он практически подходил по габаритным размерам нашей ниши.

Хозяин пошел в магазин, а я приступил к демонтажу старого счетчика. Это не заняло много времени и к приходу владельца квартиры счетчик был уже снят.

Кстати, перед началом работ я отключил в подъезде вводной автоматический выключатель, питающую эту квартиру. Не забывайте про меры электробезопасности!

Немного расскажу про старый электросчетчик, который решил заменить хозяин квартиры.

Это был старенький индукционный однофазный счетчик типа NE-1-44, производства Венгрии, 1953 года выпуска. Впервые такой вижу. Он был установлен в нише стены на деревянной площадке на трех фарфоровых изоляторах.

Счетчик N-1-44 был прямого включения и был предназначен на ток до 10 (А).

Вы представляете себе, всего до 10 (А)? Это же всего до 2,2 (кВт) мощности!

В принципе, как говорит владелец «антикварного» электросчетчика, нареканий к нему не было. Просто цель замены была в переходе на двухтарифную систему учета электроэнергии. Кстати, почитайте мою статью о том, выгодно ли переходить на двухтарифные счетчики электроэнергии?!

Начало работ по установке электрического щитка

После снятия старого электросчетчика, открылась картина текущего состояния электропроводки, как вводных проводов из подъезда, так и отходящих со счетчика. Невооруженным глазом видно, что состояние проводов оставляет желать лучшего. И это я еще не заглядывал в распределительные коробки, а там наверняка можно увидеть много чего интересного.

Владельцу квартиры я предложил задуматься о полной замене электропроводки в квартире, ну или как минимум произвести хотя бы замеры сопротивления изоляции проводов и кабелей. На что получил мгновенный отказ. Как говорится, «хозяин-барин», поэтому долго убеждать я его в этом не стал.

Вводные провода были выполнены из меди сечением 2,5 кв.мм, а отходящие — из алюминия сечением 4 кв. мм. Еще в этой нише находился новенький медный кабель ВВГ сечением 3х2,5 кв. мм, но он шел через отдельный автомат для питания ванной комнаты и кухни.

Кстати, пока не забыл, прочитайте статью про установку и расположение розеток в ванной комнате.

Как Вы видите речи о цветной маркировке жил проводов и быть не может, но вернемся к главному.

Приобретенный распределительный электрический щиток фирмы VIKO, выглядел следующим образом:

Про схему и сборку электрического щитка я расскажу Вам чуть ниже, а теперь вернемся к его установке.

Установка квартирного электрического щитка в нишу стены

Для начала я приготовил ведро раствора в необходимом соотношении — 3 совка песка и 1 совок цемента. Правда одного ведра оказалось маловато, поэтому пришлось намешивать и второе, и третье ведерко.

Т.к. ниша в стене была очень глубокая, то часть ее я заложил обычным кирпичом.

Далее замазал все раствором и оставил место под электрический щиток и провода.

После этого в задней стенке квартирного щитка я сделал отверстия под провода и кабели. Обмазал щиток со всех сторон раствором и посадил его в оставленное под него место. Уровнем померил стороны щитка по отношению к стене. Меня все устроило.

Теперь можно немного отдохнуть и дать раствору затвердеть.

Сборка и схема электрического щитка

Когда раствор схватился, я приступил к сборке электрического распределительного щитка.

Скажу сразу, что схема электрического щитка предусматривала установку в нем нового купленного счетчика СЕ 102 (под DIN-рейку) и автоматического выключателя для ванной комнаты и кухни.

Но тут есть один нюанс! Номинал установленного автомата 25 (А), а сечение отходящего медного кабеля для ванной комнаты и кухни составляет 2,5 кв.мм. Что это значит?! Это значит, что номинал автомата завышен и его необходимо заменить номиналом 16 (А). Но опять же, хозяин мгновенно отказался от этого, по причине того, что «все работает и ничего не выбивает» (часто встречающая логика размышлений). Его меньше всего волнует, что длительно-допустимый ток кабеля (3х2,5) составляет около 25 (А) — очень подробно об этом я рассказывал в статье про время-токовые характеристики автоматов.

Мы уже с Вами знакомы с однофазной схемой подключения электросчетчика, поэтому сейчас о ней говорить не буду. Переходите по указанной ссылочке и читайте.

Итак, новенький электросчетчик я установил на DIN-реке в электрическом щите, туда же установил автоматический выключатель. Получилось это следующим образом.

Хочу заметить, что на фотографии я еще не привел в порядок и не почистил от раствора сам щиток. Я сделал это чуть позже.

После этого я одел облицовочную крышку, предварительно вырезав отверстия под 6 модулей (5 модулей занимает электросчетчик, 1 модуль — автомат)

Электрический щиток собран и готов к эксплуатации.

Завершение

Осталось только пригласить представителя энергоснабжающей организации (ЖКХ, УК или ТСЖ), составить акт замены электросчетчика и произвести опломбировку. Внимание! Читайте статью, где я рассказывал о том, в каких случаях опломбирование счетчика электроэнергии будет платным.

Дополнение: смотрите видео о том, как я устанавливал встраиваемый щит новой серии Mistral 41F от АВВ на 48 модулей.

P.S. На этом статью про установку электрического щитка в квартире я заканчиваю. Если судить по времени, то вся работа заняла не более двух часов. Если у Вас возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка щита электрического в квартире: все этапы работ

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

1 группу освещения;
6 розеточных групп;
1 электрическую линию для стиральной машины;
1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире — этапы работ

Выбор и приобретение квартирного щитка и автоматов защиты;
Сделать нишу под электрический щит;
Устройство электропитания квартиры;
Установка автоматов защиты;
Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

Вводной автомат защиты-63 Ампера
Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Установка щита электрического в квартире в нише

Для того чтобы сделать нишу понадобиться следующий инструмент

Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
Скарпель и тяжелый молоток;
Рулетку измерительную, уровень строительный, маркер, карандаш;
Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола делается установка щита электрического в квартире?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши и установка щита электрического в квартире

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
Рисуем на стене периметр корпуса щита.
Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
Меняем насадку перфоратора на пику или лопатку;
Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
Периодически примеряем корпус щита электрического в нишу;
После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового питающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

©www.otdelochnik24.ru

Еще статьи

55. 61953237.741349

Похожие записи

Распределительные щиты или распределительные коробки | BUILD

Распределительная коробка содержит все защитное оборудование для различных цепей в вашем доме.

Что такое распределительный щит или распределительная коробка?

Распределительный щит или распределительная коробка — это коробка перед вашим домом, в которой находятся необходимые защитные выключатели, автоматические выключатели (или автоматические выключатели) или предохранители. Это центральная точка, из которой устроены все цепи в вашем доме, и точка, из которой они подключаются к вашему электросчетчику, который, в свою очередь, подключается к электросети.

Где находятся распределительные щиты?

Ваш распределительный щит и электросчетчик могут быть не в одном и том же месте — поскольку ваш электросчетчик должен быть в таком положении, чтобы считыватели счетчиков (люди, занятые считыванием показаний счетчиков) могли добраться до них, счетчик электроэнергии, скорее всего, будет находиться в передней части ваш дом, даже если ваш коммутатор не. В редких случаях, например, в многоквартирных домах с ограниченным доступом людей, ваш распределительный щит и электросчетчик могут быть объединены, хотя в этом случае в отдельных квартирах будут подраспределительные щиты.

Если ваш распределительный щит не расположен в передней части вашего дома рядом с измерителем электроэнергии, он может быть где-то в небольшом шкафу в коридоре или в шкафу.

Гибкость

Современные бытовые распределительные щиты спроектированы (или должны быть спроектированы) с возможностью расширения. Популярным стилем конструкции является то, что известно как коробка на DIN-рейку .

Первоначально европейский стандарт, DIN-крепление стало почти универсальным. Миниатюрные автоматические выключатели (MCB) обычно монтируются на DIN-рейку.Они прикрепляются к рейке, а также прикрепляются заглушки, чтобы не оставалось места для пальцев.

Если вы хотите добавить еще несколько точек питания, это обычно делается путем подключения дополнительных проводов от существующей точки. Однако к цепи с автоматическим выключателем на 16 ампер не разрешается подключать более 20 точек питания (GPO). По этой причине рекомендуется планировать заранее и убедиться, что в распределительном щите есть место для другого автоматического выключателя.

Не будьте слишком уверены, что ваш электрик обязательно обратит на это внимание — вам нужно убедиться, задав вопрос своему продавцу, особенно если вы считаете, что в будущем вы будете модернизировать свою арматуру.

При условии, что вы используете коробку на DIN-рейке, замена MCB или добавление дополнительных проводов для дополнительных проводных трасс является простой задачей.

Преимущества модернизации распределительного щита

Во всех домах и даже в большинстве квартир есть собственный распределительный щит, установленный в какой-либо части дома.Этот блок предохранителей можно считать мозгом вашего дома, потому что он связан со всеми электрическими компонентами в вашем доме и отвечает за то, чтобы ваш дом и все члены вашей семьи были в целости и сохранности.

Если ваш дом или многоквартирный дом относительно старый, вам следует подумать о модернизации распределительного щита. Модернизация вашего коммутатора предлагает множество преимуществ, которые мы собираемся обсудить прямо здесь.

Что такое распределительный щит?

Распределительный щит или распределительную коробку можно установить в любой части дома.В одних домах распределительная коробка находится в коридоре, в других; он установлен в передней части дома.

Распределительный щит содержит множество защитных выключателей, автоматических выключателей или предохранителей. Все цепи, которые проходят через ваш дом, организованы и контролируются из этой точки, и из этой коробки они подключаются к счетчику электроэнергии.

Распределительные щиты предназначены для отключения при возникновении неполадок в домашнем токе. Он отключается, когда определенная электрическая линия перегружена или когда неисправность электроприбора вызывает короткое замыкание. Замкнув цепь, распределительный щит отключает электричество в вашем доме и защищает ваш дом от пожаров или даже может спасти членов семьи от электрификации.

Когда следует обновить коммутатор?

Распределительные щиты следует проверять не реже одного раза в 5 лет, и всегда разумно обновлять распределительный щит каждые 20 лет. Старые распределительные щиты по-прежнему работают с керамическими предохранителями, а не с современными автоматическими выключателями.

Большинство электриков установят новую цепь всякий раз, когда в доме устанавливается новый тип электрического устройства.Если вы переделываете некоторые автоматические выключатели, вы можете также переделать всю коробку, чтобы облегчить будущие преобразования.

Вам также следует обратиться к электрику, если ваши автоматические выключатели продолжают срабатывать, особенно если вы заметили, что автоматический выключатель не срабатывает при неисправности электроприбора.

Каковы преимущества модернизации вашего распределительного щита?

Модернизация вашего распределительного щита дает вам и вашей семье множество преимуществ. Вот несколько основных причин, чтобы как можно скорее обновить старый и устаревший коммутатор;

Ремонт оплавленных кабелей и ослабленных соединений

Если в распределительном щите из-за износа и износа происходит ослабление соединений, электричество может перескочить через кабель и привести к электрической цепи.Эта цепь называется дугой и может вызвать пожар.

Устранение риска возгорания в плате предохранителей

Если в держателе предохранителя возникнет дуга, он может распространить тепло по другим цепям. В свою очередь, будет генерироваться больше тепла и формироваться больше дуг.

Если заземление распределительной коробки не соответствует стандарту, может начаться пожар, который может иметь катастрофические последствия.

Экономьте деньги на вызовах

Неисправные автоматические выключатели могут привести к тому, что ваш дом будет регулярно выходить из строя, из-за чего вам придется многократно вызывать аварийного электрика. Это может стоить вам больших денег, которых можно было бы избежать, если бы вы просто обновили эту жизненно важную часть своего дома.

Снижение риска поражения электрическим током

Электричество, вероятно, самый опасный элемент в вашем доме. Правильно функционирующие распределительные щиты отключаются всякий раз, когда что-то отключается в токе. Если в распределительном щите не все в порядке, коробка не сработает, когда кого-то ударит током, что может привести к гибели людей.

Уменьшение разочарований

Может быть довольно неприятно, когда все выходит из строя в неожиданный момент или приходится ждать, пока электрик придет и поможет вам.Хорошо функционирующий распределительный щит может избавить вас от этих разочарований.

Нужна помощь с обновлением коммутатора? Melbourne Emergency Electricians — это та компания, которой можно доверять, и они могут помочь вам в кратчайшие сроки.

Щит поквартирного подключения. Как собрать распределительный щит в доме или квартире?

К непосредственной сборке щита можно приступать после разводки щита, прокладки всех трасс электропроводки по воротам, потолку и т. д.Некоторые заказывают готовые решения по заранее рассчитанным группам и нагрузкам, и тогда остается только подключить питающие и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щита.

Возьмем усредненные данные для малогабаритной квартиры, которые будем использовать при сборке приборной панели:

⚡ количество групп — 8-10
⚡ есть УЗО или дифавтомат
⚡ На отходящих группах установлены автоматические выключатели
⚡ общее количество модульных мест для приборов — до 20

Инструмент для сборки электрощита

Инструменты и приспособления, которые нужно будет использовать, чтобы аккуратно и качественно собрать щит своими руками:

Желательно на предварительном этапе получить кабели в щите не как попало, а по порядку, согласно пронумерованным группам.

Предположим, группы с первой по десятую слева направо. Для того, чтобы пучок кабелей не мешал в процессе сборки, со стороны щита сделайте из подручных материалов импровизированный крюк и согните кабели на этом приспособлении.

Приступаем к работе.

Порядок работ по сборке распределительного щита 220в

1. Кабель для зачистки

С помощью ножа снимите внешнюю изоляцию со всех кабелей, вставленных в экран, и пометьте провода группами.Пронумерованные жилы согните и закрепите на самодельном крючке сбоку экрана.

2. Пример расстояния

Перед подключением проводов предварительно примерьте и прикиньте места, где будет стоять модульное оборудование и какой длины провода нужны до них.

Устанавливаете DIN-рейку, нулевую шину и шину заземления. Ничего не застёгивайте и не застёгивайте, просто примерьте. Ваша задача понять общее расположение машин и расположение проводов.На что стоит обратить особое внимание:

⚡ расстояние между рядами машин
⚡ Расстояние между автоматами и нулевыми шинами

Старайтесь, чтобы эти расстояния были не слишком маленькими, иначе в дальнейшем в процессе установки будет крайне неудобно заводить и подключать провода.

3. Заземление и заземление шин

После предустановки установить и закрепить в щитке нулевой и заземляющей шины.Над клеммами вилки обозначают групповые номера.

Поскольку заземляющие провода никогда не отсоединяются, заземляющую шину можно установить поверх экрана без резервного провода. А вот ноль, лучше ставить внизу. На случай непредвиденных обстоятельств у вас будет определенный запас провода и, переместив стрелу выше, вы сможете вновь включить все оборудование без замены или наращивания проводников.

Вы отделяете от пучка зачищенных проводов нулевой и заземляющий провода (нулевая жила обычно синего цвета, заземляющий провод желто-зеленый), зачищаете их средством для снятия изоляции и поочередно подключаете к шинам.Никаких лишних припусков или лишних изгибов делать не следует.

4. Сборка в щите модульного оборудования

Установите и закрепите DIN-рейки. Ранее проложенные защитные проводники (ноль и земля) должны быть за din-рейкой. На DIN-рейку последовательно защелкивайте автомат в соответствии с вашими группами.

Придерживайтесь этой схемы модульного оборудования:

⚡ первый вводной автоматический выключатель или выключатель нагрузки.
⚡ потом идет реле напряжения (если вы его предусмотрели в схеме)
⚡ далее большинство машин мощные потребители (плита, духовка, сплит система) или УЗО с дифференциальным автоматом
⚡ простые автоматы для розеток и выключателей расположены в нижнем ряду

Старайтесь ставить всю автоматику по центру, оставляя по бокам больше места для прокладки проводников или для установки дополнительных дополнительных модульных устройств.
Для того, чтобы модульное оборудование не въезжало на дин-рейку очень удобно использовать фиксаторы.

5.Соединительные провода

Начать с верхнего ряда. Выбрать из пучка фазных отходящих проводников те группы, которые идут в верхний ряд, и связать их в пучок кабельными стяжками. Жгут надеваешь на края щита, формируешь на конце гребенку буквой Г и наматываешь провода снизу автоматов. Затем установите нижние ряды машин и повторите все операции.

6. Стержень гребнечесальной машины

Для последовательного подключения машин, расположенных в щите в один ряд, используйте гребенчатую таверну. Отрезаем его нужной длины по количеству автоматов в рядах и вставляем шурупы в верхние клеммы автоматов.

Обратите внимание, что если у вас недорогие автоматы без дополнительного контакта, предназначенные именно для гребенчатой занозы, то шинку нужно вставлять в автомат так, чтобы выпуклая часть шпульки смотрела на вас.

Тогда вы сможете легко контактировать с автоматом вместе с контактом провода шинопровода, а при затягивании автомат не перекашивает его и проводник не выходит из контакта.

7. Внутренняя коммутационная панель

Для дальнейшей коммутации использовать отрезки провода заводского изготовления ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для контактов реле нулевого напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.

Если используются одножильные провода, то конец провода, входящего в машину, должен быть сдвоен, что увеличивает эффективную площадь контакта с контактом.

Ну и для многожильных обязательно используйте наконечники-втулки.

8. Схемы подключения

Питающий фазный провод кабеля подключается через вводное устройство (УЗО, автоматический выключатель, выключатель нагрузки) в зависимости от вашей схемы. Нулевой проводник идет прямо в нулевой трактир.При наличии отдельного УЗО в щитке на ванную, с нулевым хвостовиком, вывести УЗО на него. Также отдельным проводником от нулевой шины подключается реле напряжения.

Фазный провод от ввода автомата сначала пускают на реле напряжения и затем питают верхние контакты самого первого автомата в ряду. Остальные машины подряд питаются от него, благодаря ранее установленному гребенчатому тракту.

Все отдельные куски проводников для подключения необходимо подготовить заранее. Для этого отмерьте их нужную длину от выводов одного оборудования до выводов другого. Зачистите концы средством для снятия изоляции, а если у вас гибкий провод, зажмите кончики НШВИ.

9. Надписи

После окончательного соединения проводников еще раз пройдитесь отверткой по всем контактам и проверьте их затяжку. В конце не забудьте все подписать. переключение устройств на приборной панели.

Я рассказывал о том, как полностью заменить электропроводку.Всю новую проводку мы вывели в одно место в коридоре. Там уже был металлический встроенный электрощит со счетчиком и вводным автоматом. Ниже этого щита разместили электрощит с автоматикой.

Проложили провода к приборной панели в штробу со стороны счетчика. Выдолбил место под щиток на двенадцать модулей. Завели в оболочку троса и заморозили алебастром. После застывания алебастра корпус электрощита покрыли гипсовой штукатуркой.

Как выбрать электрощит

Теперь рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь — я не сторонник покупки электрощитов на рынках и в магазинах типа «Все для строительства». Я покупаю их либо в розничных магазинах, либо через интернет у производителей.

лучше покупать с небольшим запасом модулей. У вас всегда должна быть возможность маневрировать по-крупному.Например, когда мы рассчитывали замену проводки, мы запланировали щиток на восемь модулей. Установите на двенадцать. В процессе сборки щита пожалели, что не приобрели шестнадцать модулей.
Старайтесь не экономить на щите. Дешевый щиток — дешевый пластик. Со временем может пожелтеть и стать хрупким. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабый дым.
Платы от именитых производителей заточены под грамотную, удобную и безопасную разводку внутри них.Недорогой щит, купленный на рынке, наверняка придется настраивать и экипировать.

Распределительное устройство

Изначально в наш щит планировалось установить одно УЗО и шесть автоматов. А заказчик недоумевал, зачем шесть автоматов на две комнаты и кухню. Раньше все работало на двух пробках.

Объясняю ему: кондиционера раньше не было, вместо старой газовой колонки куплен бойлер, стиралка подключена через удлинитель в комнате вместе с телевизором.Плюс в ванной была новенькая, еще не подключенная душевая кабина с подсветкой, радио и прочими прибамбасами. А где-то нужно подключить пару десятков розеток и десяток лампочек.

В итоге решили так: три автомата отдаем на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.

Над станком дисков УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Отключает все при малейшей попытке электрического тока уйти в сторону или на руки.Важная вещь в вашей приборной панели.

Прежде всего это реле напряжения. Контролирует входящее напряжение. Проскочило у вас в сети губки, допустим, до 260В. Клац! Реле отключило все оборудование. Напряжение упало ниже 250В. Клац! Включенный. Это также происходит на нижнем пределе.

Очень нужный гаджет для дома. Примитивный, не очень аккуратный, китайский. Но, зато в связке с контактором, почти не убивается.

Как подключить фазу в щите

Вход реле фазного напряжения от счетчика.
Выход фазы с реле напряжения на УЗО.
Вход в фазу УЗО с реле напряжения.
Выход фазы с УЗО на автомат.
Вход в автомат фазы с УЗО.

Электрический ток от счетчика поступает на реле напряжения. Если напряжение тока соответствует заданным параметрам реле, ток подается на УЗО. При использовании УЗО электрический ток подается на автоматические выключатели.

Как подключить ноль в щите

Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин в изоляции.

Одну из этих шин мы использовали для разводки нуля после УЗО. Второй для заземления.

Ноль со счетчика поступает на неизолированную нулевую шину из комплекта щита.
С этой же шины ноль идет на УЗО.
Вход нуля на УЗО.
Нулевой вывод с УЗО.
Подключение нуля с УЗО к нулевой шине для разводки потребителей.
Подключение нуля для питания реле напряжения.

Наши нули разбиты на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Второй — соединить нулевыми проводниками все линии. Провода собраны по три штуки и обжаты кабельными наконечниками. Как обжимать провода показано ниже.

Внимание! Не применяйте чрезмерную силу для затягивания винтов в шинах. В противном случае можно перерезать провода шурупами.

Как подключить землю в распределительном щите

Шину для подключения защитного заземления мы разместили в правом нижнем углу.Прямо к щиту саморезами крепим нулевую шину.

Так же, как и на нуле, зажимаем три провода в один наконечник и подключаем к шине.

Дополнительно хочу обратить ваше внимание на землю. В моем случае это изначально правильное заземление. Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежение заземлением и занулением – прямая угроза жизни вам и вашим близким.

Как подключить автоматы в распределительном щите

Сверху соединяем автоматы соединительной гребенкой.

Многие предпочитают делать перемычки между автоматами из провода. Думаю, что гребенка надежнее. Да и эстетика не на последнем месте.

При покупке расчески обратите особое внимание на ее вес и толщину. Многие производители поддерживают низкие цены на гребенку за счет уменьшения сечения. Сечение жилы в гребенке должно быть не менее 10 мм/кв.

Снизу машин пускаем провода от потребителей. В некоторых машинах заводим два провода. Под одним зажимом допускается зажимать до трех проводов. Многожильные провода обжимаются кабельными наконечниками.

Как подписывать машины в электрощите

Следующий шаг не менее важен. Нужно подписать автомат, который что отключает.

В комплект каждого экрана входит самоклеящаяся пластина. На нем либо пустые клетки, либо порядковые номера автоматов.Не очень удобные вещи. Очень мало места для нормального описания машины. Пройдет много лет и никто не вспомнит, что значит «роз.ком.2». Поэтому в данном случае нужно было просто пронумеровать автоматы.

Затем на листочке было сделано подробное описание. Эта бумага была приклеена к приборной панели счетчиком с внутренней стороны двери.

Если конструкция щита позволяет, можно наклеить описание прямо на щит.

Это делается легко.

Делаем стол. Делаю в ворде, сразу в нужном размере.
Распечатайте.
С лицевой стороны ламинируем прозрачной лентой.
С обратной стороны наклейте двухсторонний скотч.
Под линейкой острым ножом или лезвием разрежьте стол.
Срываем защитную пленку на двустороннем скотче и приклеиваем столик на щит.

Как обслуживать электрическую панель

Электрический щит необходимо регулярно обслуживать.От этого зависит его работоспособность и безопасность вашего дома.

Через полгода после сборки и подключения щита необходимо провести контрольный чертеж контактов автоматов и шин.
В дальнейшем данную процедуру проводят ежегодно.
Каждые две недели необходимо проверять УЗО. Для этого нажмите кнопку «ТЕСТ» на устройстве. Тестирование лучше всего проводить утром, когда большинство электроприборов выключено.

П.С. Что делать, если вам нужен совет или консультация?

Получите еще больше информации, прочитав

Очередная статья из проекта. На сегодняшний день промышленным стандартом считается три фазы по 380 (400) вольт. Все профессиональное оборудование, которое находится в производстве, будет работать именно от этого напряжения. На предприятиях или в магазинах заведут трехфазную электропроводку. При монтаже трехфазной электропроводки может потребоваться инструкция по сборке трехфазного распределительного щита.

При необходимости у вас также будет возможность получить на выходе 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома Однозначного ответа нет. Для частного дома можно провести трехфазную проводку. Здесь вы можете найти информацию, которая даст ответ на вопрос, как собрать щит учета электроэнергии 380в своими руками

Для начала необходимо разрешение на подключение к трем фазам. Монтаж ввода будет производиться в герметичном коробе на наружной стене частного дома.Там будет трехфазный счетчик и автоматический выключатель.

Возле ввода необходимо организовать заземляющее устройство. Открывающийся щит будет опломбирован, а свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

A 5-жильный кабель L1, L2, L3, N и PE должен быть подключен к распределительному щиту. Также можно подключить 4-жильные L1, L2, L3 и N. Этот кабель можно использовать, если у вас схема TN-C-S. Для подключения трехфазного бытового оборудования используйте следующую схему:

Щит учета 380В в сборе многожильный провод сечением не менее 4 мм.Рекомендуемые цвета: красный L1, белый L2, черный N синий L3 и желто-зеленый PE. Чтобы правильно собрать трехфазный щит, следует внимательно посмотреть на предохранительные устройства. На схеме, которую мы разместили выше, представлены четырехполюсные защитные устройства УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо установить на DIN-рейку. Перед проводкой обязательно прочитайте.

Эту операцию необходимо выполнить со всеми терминалами. При установке обратите внимание, что предварительно нарезать сегменты не рекомендуется.Это связано с тем, что в процессе установки вы заметите, что длина сегмента L1 будет намного короче, чем длина сегмента L3. Еще лучше собрать щит с помощью трехфазной монтажной шины, что позволит сэкономить место и свести к минимуму вероятность что-то перепутать. Ноль и шина PE должны быть подключены к корпусу электрощита.

Если в квартире или доме нет мощного оборудования, то нужно собрать щиток 380в. Благодаря этому фаза будет равномерно загружена однофазными потребителями.Пример сборки трехфазного распределительного щита в частном доме можно увидеть ниже:

Если ваш сосед включит слишком мощный потребитель, то вы увидите, что ваши лампочки накаливания погасли. Помните, что этот процесс называется фазой просадки. Соседи, питающиеся от других фаз, могут столкнуться с тем, что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса, нужно попробовать установить реле контроля фаз и напряжения.Для однофазной сети можно подключить реле напряжения. Вы можете легко проверить правильность распределения нагрузки с помощью мультиметра с токоизмерительными клещами.

Для последней версии щита в сборе учет электроэнергии 380 вольт смешанный. Когда появятся трехфазные и однофазные потребители электроэнергии. В этом случае щит можно собрать следующим образом:

Видео уроки по установке

Если вы прочитали информацию, но ничего не поняли, то вам необходимо посмотреть видео, которые помогут вам разобраться как правильно собрать трехфазный щит.На видео вы можете увидеть весь порядок сборки.

Вот и все, что мы хотели вам рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, подключиться может почти каждый. Для этого нужно всего лишь получить определенные навыки, которые помогут выполнить установку.

Перед всеми автоматическими устройствами устанавливается предохранительное устройство или диффузор. Если вы устанавливаете УЗО, перед ним нужно установить автоматический выключатель для защиты от перегрузок по току и коротких замыканий.Это позволит вам избежать утечки тока, а также защитит вас от поражения электрическим током.

Для сборки распределительного щита вам понадобится однофазный счетчик, если у вас многотарифный — многотарифный, если не однотарифный. Класс счетчика не ниже 2.0. Электрощит пластиковый (обычно для частного дома больше 12 модулей не нужно). Если других договоров с электросетью нет, вам, скорее всего, дадут 7,5 кВт. Следовательно, входящий автомат потребуется на 32А.Далее делим на 2 линии и соответственно 2 двухполюсных автомата по 16А — один для домашней разводки, другой для резерва. Добавьте 2 однополюсных автомата для резервной линии.

Подключить фазу в щитке. Выход фазы со счетчика на вход реле напряжения. Выход реле напряжения на входе УЗО. Выход с УЗО на автоматы. Таким образом, мы обеспечиваем безопасность как электроприборов, так и людей.

Подключить ноль. Потребуются три нулевых шины, одна без изоляции и две изолированные.Подключаем ноль со счетчика к неизолированной шине. От неизолированной шины питаем реле нулевого напряжения. Из неизолированной шины вход в УЗО. С выхода УЗО на изолированную шину с этой шины получают ноль все потребители. Таким образом, ноль делится на входной и потребительский. Используйте оставшуюся изолированную шину для заземления.

Шина заземления крепится к щиту с помощью винтов, если щит пластиковый, если щит металлический заземление соединяется с корпусом щита.К этой шине подключается заземляющий кабель. Если у вас нет заземления — не подключать ноль к земле категорически запрещено и очень опасно.

Полезно знать при подключении машин. При посадке проводов в щиток оставляют хвост 30-50 см. Для соединения машинок в линию лучше использовать гребенку. При покупке гребенки обратите внимание на ее сечение, оно должно быть не менее 10кв. мм Верхний вход из сети ниже распределения потребителям. Многожильные кабели необходимо обжимать с помощью изолированных штыревых наконечников.

Очень важно подписывать автоматы. В этом случае нельзя использовать сокращения, потому что через несколько лет вы не вспомните, что имели в виду. Если место не позволяет написать полностью — поставить номер над машинами, и вставить описание. Лучше использовать печатную версию.

Щит, как и любое устройство, требует обслуживания. По нормам через полгода после установки нужно подтянуть клеммы. Каждые 2 недели нужно проверять УЗО, нажимая кнопку «тест».Проверку лучше всего проводить в момент наименьшей нагрузки на сеть.

Что нужно для монтажа электрики и установки щитка. Уровень, карандаш, что-то для пробивки штроб (в идеале штроборез, но он очень дорогой, болгарка с алмазным кругом для резки, или перфоратор с соответствующим сверлом), перфоратор для сверления отверстий, пассатижи, монтажный материал , т.е. коробка, изолента, капроновые стяжки и т.п., рулетка, крестовые и плоские отвертки разных размеров, кусачки, нож, инструмент для зачистки проводов (или использовать нож), набор шпателей, шпатлевка или шпаклевка, молоток, индикатор отвертка, стремянка.Все инструменты должны быть с изолированными рукоятками на пробу не менее 500В.

Над машиной ездит УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Отключает все при малейшей попытке электрического тока уйти в сторону или на руки. Важная вещь в вашей приборной панели.

Для сборки электрощита своими руками для частного дома потребуются:

Электросчетчик однофазный однотарифный классом точности не хуже 2 (требования к счетчикам электроэнергии в условиях коммерческого учета/).

Электрощит небольшой пластиковый для установки внутри частного дома (не более 12 модулей)

Вводный авто 32 А

Два двухполюсных автомата на отходящие линии 16 А (один на бытовую проводку, второй на резервную линию).

Два однополюсных автомата для резерва.

Как подключить фазу в щите

Вход на реле фазного напряжения от счетчика.

Выход фазы с реле напряжения на УЗО.

Вход на фазу УЗО с реле напряжения.

Выход фазы с УЗО на автомат.

Вход в автомат фазы с УЗО.

Как подключить ноль в щите

Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин в изоляции.

Одну из этих шин мы использовали для разводки нуля после УЗО. Второй для заземления.

Ноль со счетчика поступает на неизолированную нулевую шину из щитового комплекта.

С этой же шины идет ноль на УЗО.

Вход нуля на УЗО.

Выход нуля с УЗО.

Подключение нуля с УЗО к нулевой шине для разводки потребителей.

Подключение нуля для питания реле напряжения.

Наш ноль разбит на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Второй – подключение нулевых проводников всех линий. Провода собраны по три штуки и обжаты кабельными наконечниками. Как обжимать провода показано ниже.

Не применяйте чрезмерную силу для затягивания винтов в шинах. В противном случае можно перерезать провода шурупами.

Как подключить землю в щите

Прямо к щиту саморезами крепим нулевую шину.

Так же, как и на нуле, зажимаем три провода в один наконечник и подключаем к шине.

Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Как подключить автоматы в распределительный щит

Установка плоской панели выполняется примерно в следующей последовательности:

Электрический шкаф смонтирован

кабели заводятся в электрощит с запасом 30-50 см

лишены внешнего слоя изоляции

установить на ноль и защитное заземление шин

корпус электрощита (если щит металлический) подключается к шине защитного заземления

проложенные и подключенные к шинам «нулевые» провода и грозозащитные провода

установлены дин-рейки, автоматы (автоматы) и прибор учета

подключить фазные провода. Между собой машины соединяются специальной шиной. Общее правило подключения автоматики и УЗО — ввод сверху, вывод снизу. Если основной автомат и групповые стоят на одном рельсе, то нужно соединить нижний вывод основного автомата с верхними выводами групповых автоматов куском провода соответствующего сечения.

Установлены защитные кожухи, сделаны необходимые подписи на станках.

Сверху соединяем автоматы соединительной гребенкой.

Снизу машин пускаем провода от потребителей. В некоторых машинах заводим два провода.Под одним зажимом допускается зажимать до трех проводов. Многожильные провода обжимаются кабельными наконечниками.

Щитовое устройство

Электрика каждого здания начинается с вводно-распределительного щита. И нет никакой разницы, какое это здание. У щитов разное назначение и, соответственно, разные названия: квартирный щит, этажный щит, ГРЩ и т. д. Рассмотрим распределительный щит частного дома с напряжением 220/380В. В жилых домах понятия щиток приборов учета и вводно-распределительный щит разделены.Эти щиты могут быть как комбинированными, так и разными. Энергетическая компания требует размещения приборов учета так, чтобы они могли смотреть на счетчик без хозяев. Однако вы имеете право установить счетчик в своем доме. Лучшее решение – скомбинировать панели и разместить их внутри здания.

В доме может быть более одного щита. Покупку и установку щита нужно обдумывать. Он должен располагаться в доступном и безопасном месте. Соблюдайте условия проживания: влажное помещение или сухое, холодное или отапливаемое и т. д.Соответствие типу электропроводки. Если у вас скрытая проводка, лучше использовать заглубленный щиток, если проводка открытая, то накладной.

Необходимо правильно рассчитать мощность автоматов для каждой группы потребителей. Для освещения обычно используют 10А, для розеток 15А. Для мощных потребителей — в зависимости от кабеля. УЗО рассчитано на номинальный ток утечки не более 30 мА. Потребители электроэнергии делятся на розетки, освещение, мощность и т. д. Для каждого типа нужен отдельный автомат.Не забывайте, что для мощных потребителей (стиральные машины, духовки и т. д.) нужно иметь на каждый прибор отдельный автомат. УЗО следует устанавливать на опасные приборы, ванну, душ, розетки, духовые шкафы и т.д. Не устанавливайте УЗО на системы пожарной безопасности и т.д. Обычно УЗО на свет не устанавливают. Не забудьте оставить запас для возможных расширений.

Знаете ли вы, где начинается электрическая часть любого здания? Начинается он с электрощита, точнее, с вводно-распределительного щита (ВРУ).И неважно, что это, огромный небоскреб в или небольшой деревянный дом в деревне, везде вы найдете электрический щит. Электрическим щитом или щитом, в общем, называют место расположения приборов распределения и учета электроэнергии, защиты электрической сети, а также коммутационных аппаратов. В зависимости от назначения различают следующие виды. электрические щиты: вводное распределительное устройство (ВРУ), главный распределительный щит (ГРЩ), распределительный щит, групповой распределительный щит, этажный распределительный щит, поквартирный щит, щит учета, щит освещения, щит аварийного освещения, вентиляционный щит и др.Но для того, чтобы рассмотреть их все, вам понадобится не один лист бумаги и не одна статья. Поэтому в этой статье я хотел бы остановиться на распределительном щите, с которым мы постоянно сталкиваемся в быту. Для примера возьмем обычный частный жилой дом мощностью 380/220 В.

Электроснабжение индивидуального жилого дома

Электроснабжение индивидуального жилого дома осуществляется либо от воздушной линии электропередачи, либо от силовых кабелей от трансформаторной подстанции, которые приходят на вводно-распределительное устройство. Энергонадзор требует, чтобы счетчики электроэнергии устанавливались в местах, доступных для показаний работников этой организации, хотя вы имеете полное право установить его непосредственно внутри многоквартирного дома. При установке щита учета снаружи на фасаде здания необходимо использовать герметичные экраны пылевлагозащиты. При этом СИГНАЛИЗАЦИЯ может монтироваться как отдельно, так и в панелях в ВРУ. Что последний вариант является лучшим техническим решением.

Для выполнения грамотной электропроводки в жилом доме, а также для удобства при последующей эксплуатации после ВУ устанавливаются дополнительные распределительные щиты (например, распределительный щит на первом этаже и распределительный щит на втором этаже). В этих щитах электрические потребители разделены на группы (розеточные, силовые, осветительные и др.).

Как видите, распределительный щит — необходимое устройство. Но прежде чем приступить к его электромонтажу и наполнению, необходимо знать несколько очень важных моментов. Во-первых, распределительный щит должен располагаться в местах, обеспечивающих безопасный и беспрепятственный доступ к нему. Во-вторых: конструкция щита должна соответствовать типу помещения (обычное, влажное, пыльное, пожароопасное, взрывоопасное), в котором он будет установлен. И в-третьих: выбирать распределительный щит нужно исходя из особенностей электропроводки частного дома. Давайте рассмотрим основные факторы, которые следует учитывать:

1. Тип проводки

При скрытой проводке Рекомендуется выбирать внутренние щиты, которые устанавливаются в специально подготовленную нишу в стене.Преимущество такого вида щита в том, что он занимает мало места и имеет эстетичный вид. Если у вас в доме открытая электропроводка, то идеальным в этом случае будет накладной электрощит. Преимущество такого щита в том, что он не требует специально подготовленного места для установки, а просто крепится к стене саморезами или дюбель-гвоздями в зависимости от материала стены.

2.

Суммарная потребляемая мощность и мощность каждой отдельной групповой линии

Это необходимо для правильного выбора автоматических выключателей и защитных устройств.Автоматические выключатели до 10 А обычно используются для подключения группового освещения помещений, коридора, кухни и освещения ванной комнаты. Для защиты групп розеток используются автоматические выключатели до 16 А. Устройства защиты для подключения мощных потребителей выбирают в зависимости от их потребляемой мощности и сечения проводника. То есть номинальный ток автоматического выключателя должен быть меньше максимального тока, на который рассчитан проводник. Хочется напомнить, что от выбора защитных устройств напрямую зависит безопасность людей, пользующихся электроприборами.Для защиты человека от поражения электрическим током применяют УЗО с номинальным током утечки не более 30 мА.

3. Количество цепей и точек потребления, прокладываемых в однолинейной схеме электроснабжения дома

Обычно электрическую часть дома делят на несколько групп: розетка, освещение, мощность и т. д. Каждая групповая линия подключается через отдельный защитный аппарат. В этом случае рекомендуется установить отдельный автоматический выключатель на каждый прибор большой мощности (кондиционер, теплый пол, духовой шкаф, стиральную машину, водонагреватель и т.п.).). Учитывая количество машин, не забудьте установить устройство защитного отключения (УЗО). Для повышения уровня защиты от поражения электрическим током необходимо устанавливать УЗО на розеточные групповые линии, линии освещения, водонагревателя, стиральной машины и т. д. При этом обязательна установка УЗО для защиты цепей, питающих помещения с повышенной опасностью (ванны, душевые). Запрещается устанавливать УЗО на электропотребители, отключение которых может привести к возникновению ситуаций, опасных для потребителей (отключение пожарной сигнализации и т.п.). Также следует знать, что установка УЗО в линии группового освещения, как правило, не требуется. Выбирать размер распределительного щита следует исходя из количества автоматических выключателей и устройств защиты. Не забывайте о резерве на случай, если в процессе эксплуатации потребуется подключить дополнительных потребителей.

Как выбрать электрощит

Электрощит можно приобрести на рынке или в магазинах для всего. Мы не рекомендуем это. Приобретенные таким образом плиты стоят не дорого, на этом все преимущества заканчиваются.Если вам нужно завершить его, это будет невозможно. Заранее точно рассчитать, какой именно щит вам нужен, практически невозможно, именно поэтому его рекомендуется брать с запасом не менее 50%. Экран должен не только соответствовать электрическим характеристикам, но и быть эстетичным. Кроме того, чем дешевле щиток, тем дешевле пластик, из которого он сделан. Со временем он не только меняет цвет, но и становится хрупким. Покупая щиток, учитывайте не только его размер, но и то, насколько удобно будет наматывать и вытягивать кабель.Легко ли открывается крышка?

Как вы это исправите. Если заглубленный — глубина, на которую его нужно углубить. Электрики редко обращают внимание на цвет и форму щитка. Поэтому этот вопрос вы должны взять на себя или потом настроить. При выборе обратите внимание, есть ли запчасти для вашего щита, есть ли возможность что-то добавить. Например, если снять крышку, то можно только купить ее, либо придется приобретать новый щит.

Теперь рассмотрим несколько общих правил по выбору электрощита.Сразу оговорюсь — я не сторонник покупки электрощитов на рынках и в магазинах типа. Я покупаю их либо в розничных магазинах, либо через интернет у производителей.

Электрощит

лучше покупать с небольшим запасом по модулям. У вас всегда должна быть возможность маневрировать по-крупному. Например, когда мы рассчитывали замену проводки, мы запланировали щиток на восемь модулей. Установите на двенадцать. В процессе сборки щита пожалели, что не приобрели шестнадцать модулей.

Старайтесь не экономить на щите. Дешевый щиток — дешевый пластик. Со временем может пожелтеть и стать хрупким. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабый дым.

Платы

от именитых производителей заточены под грамотную, удобную и безопасную разводку внутри них. Недорогой щит, купленный на рынке, наверняка придется настраивать и экипировать.

Чтобы электропроводка была безопасной, простой в обслуживании и к тому же способной выдерживать нагрузку от всех электроприборов в жилом помещении, необходимо подойти к проектной схеме электромонтажного щита.На этом проекте должна быть отмечена вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, номинальная стоимость, а также класс защиты должны быть указаны на всей защитной автоматике. Далее предоставим читателям наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то проект электропроводки будет выглядеть так:

Как видите, на этой схеме подключения распределительный щиток не имеет шины PE, так как в старой хрущевке отсутствует заземление. Что касается элементов электрической цепи, то она состоит из двухполюсного выключателя, электросчетчика (), и групповых «мешков». Одна машина обслуживает группу освещения, вторая — розетки, а третья — стиральную машину. Если у вас есть контур заземления, то электрическая схема Сборка распределительного щита в квартире будет выглядеть так:

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это ноль и. Четвертый элемент проекта – гребенка, соединяющая автоматические выключатели.(5) — однофазное УЗО на 40 Ампер и ток утечки 30 мА, и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, на ). На вводе стоит однополюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи составляют квартирные потребители — группы освещения, розетки и мощные электроприборы (в нашем случае плиты).

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии.В этом случае электрическая схема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита на квартиру улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсный выключатель на 63 ампера. В противном случае остальное идет на УЗО на 40 Ампер, группу автоматов на 16 и 25 Ампер (в зависимости от назначения), и отдельный защитный автомат на , с током утечки 10 мА.

Ориентируясь на предоставленные схемы подключения квартирных щитов, спроектируйте свой вариант и приступайте к электромонтажным работам! Об этом мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная электросеть. В первом случае электромонтаж будет аналогичен проекту электроснабжения однокомнатной квартиры. Самый простой способ подключения щитка для жилого дома будет выглядеть так:

В данной схеме распределительного щита частного дома 220 В на вводе ставится двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсных автоматических выключателей. Все достаточно просто и в то же время по ГОСТу. Если на вашем участке трехфазная сеть, то схема сборки щита будет выглядеть иначе. Его уже можно добавить потребителям из хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с большим количеством разветвлений, так что для примера мы нашли довольно подходящий вариант.

Схема распределения распределительного щита частного дома 380 В с использованием УЗО:

Хочу добавить небольшое описание к этой схеме:

Для электроснабжения гаража предусмотрена отдельная линия, защищенная предохранительным устройством.Остальные две машины установлены на группу розеток и.
Если в доме есть трехфазные потребители электроэнергии, их лучше подключать через трехфазный автоматический выключатель и четырехполюсное УЗО, как показано в примере выше. Если трехфазных приборов нет, можно воспользоваться проектом, представленным ниже.

Нравится( 0 ) мне не нравится( 0 )

специалистов по модернизации бытовых распределительных щитов | Inner West

Вам нужно обновить коммутатор?

Вы находитесь во внутреннем западе Сиднея?

Ваш распределительный щит устарел нуждается в электрическом ремонте ?

Мы Specialis e ТОЛЬКО в бытовых и жилых электромонтажных работах, преимущественно сервисных работах, таких как освещение, электроснабжение и распределительные щиты.

Они есть в вашем распределительном щите? Время устранить опасность…

Что такое защитный выключатель или УЗО?

УЗО (устройство остаточного тока) или широко известные как предохранительные выключатели, по существу, убивают вас электрическим током.

УЗО действительно является последним средством защиты от поражения электрическим током. У многих людей сложилось впечатление, что автоматический выключатель сработает в случае контакта человека с электричеством, это неверно!

Изображение, на котором показана стрелка кнопки проверки, является УЗО, их легко идентифицировать по этой кнопке.Каждая марка будет отличаться, но они будут очевидны с помощью кнопки «T» или «Test».

УЗО измеряет ток, протекающий и возвращающийся в цепь, и если в любом случае произойдет утечка на землю, оно сработает мгновенно за 0,04 секунды — спасение вашей жизни

7 причин, по которым вам нужна модернизация распределительного щита

1. Строительство пристройки к дому, например, квартиры для бабушки, гаража или пристройки на следующем уровне. Из-за спроса бытовых приборов ваше энергопотребление возрастет, что приведет к давлению на ваш старый распределительный щит, который не сможет справиться с возросшей нагрузкой.В зависимости от ваших новых потребностей в электричестве вам также может потребоваться модернизация потребительской сети до трехфазной — питание от улицы до вашего дома.

2. Отсутствие защитных выключателей/УЗО. Новые правила электропроводки гласят, что каждая домашняя цепь теперь должна быть подключена к УЗО для дополнительной защиты от поражения электрическим током, а это означает, что ваши дома, построенные в 18-м году, сейчас, скорее всего, не соответствуют стандартам и не имеют полной защиты от электрического тока в таких цепях, как духовки, варочные поверхности и кондиционеры.

3. Добавление новой бытовой техники в ваш дом — духовки, плиты, индукционные плиты. Индукционная варочная поверхность может быть на 32 ампера… в некоторых квартирах в Сиднее есть ток только на 32 ампера!!

4. Добавление большего количества электрооборудования, такого как кондиционеры. Они потребляют довольно много энергии, возможно, вам потребуется перейти на трехфазное питание.

5. Мигающие огни, перебои в электроснабжении и т. д.

6. В вашем распределительном щите установлены плавкие предохранители. Они все еще настолько распространены и настолько опасны, что люди, которые не знают, что они делают, могут вставить провод неправильного размера, чтобы заменить перегоревший провод, и это может иметь эффект удара и подвергнуть вашу домашнюю проводку риску возгорания или повреждения. к кабелю.

7. Перегруженность цепей на распределительном щите. Многие годы разные электрики добавляли цепи, портили кабели.

Зачем мне обновлять распределительный щит?

Одно слово — БЕЗОПАСНОСТЬ!

Ваш электрический распределительный щит является сердцем вашей электрической системы.

Если ваш распределительный щит не обновлен, это может создать серьезную угрозу безопасности в вашем доме или офисе. Важно, чтобы вы поддерживали его в рабочем состоянии и обновляли в соответствии с текущими правилами подключения AS3000: 2018.

В этой статье мы расскажем вам обо всем, что касается модернизации, перемещения и установки коммутатора. Когда дело доходит до модернизации распределительного щита, Westcork Electrical готова помочь вам с командой опытных электриков, проживающих в Сиднее!

Во многих домах Сиднея все еще есть старая электропроводка и оригинальные распределительные щиты, которые, да, функциональны, но небезопасны и не соответствуют стандартам. С появлением новых технологий старым распределительным щитам трудно справляться с растущими нагрузками. Более того, эти распределительные щиты практически не оснащены электрическими УЗО, более известными как предохранительные выключатели.

В старых распределительных щитах используются держатели плавких предохранителей и керамические предохранители с тонким проводом предохранителя между двумя винтами для защиты от перегрузки цепи, не так ли? При коротком замыкании этот провод искрит, перегорает и трескается, разрывая цепь.

не говоря уже об отсутствии защиты от поражения электрическим током.

Следующим этапом этого процесса были вилки в держателях предохранителей, которые часто люди смешивали и подбирали неправильные предохранители, что приводило к чему-то похожему на картинку.

Проблема была в том, что когда-то это случилось.Владелец собственности обычно брал ближайший кусок провода для замены и менял его самостоятельно, не зная, правильно ли они вставили провод… Мы видели 32-амперный штекер в предохранителях или двойную обмотку 16-амперного провода (16a x 2 = 32a) на 8-амперном. Цепь это смертельно и ожидание пожара!

Серьезная проблема, с которой мы часто сталкиваемся, заключается в том, что когда перегорает предохранитель, домовладелец (обычно не электрик) самостоятельно восстанавливает провод предохранителя… почему это опасно? фары и 16 ампер для розеток.Если перегорает предохранитель освещения (8 ампер) и ломается провод, мы неоднократно видели это, владелец устанавливает предохранитель на 16 ампер.

Это ОЧЕНЬ ОПАСНО и часто вызывает возгорание электричества. Эти предохранители не защищают вас от поражения электрическим током, они защищают только кабель! Это предохранительные выключатели теперь стали обязательными для всех новых установок до 32 А в домашней установке.

Если в вашем доме все еще используется керамический блок предохранителей, вам нужно быстро заменить его!

Зачем мне устанавливать защиту от перенапряжения на моем распределительном щите?

Недавно у нас был клиент, до того, как мы начали работать в его доме, удар молнии прошел через заземляющий электрод и взорвал все электронные компоненты дома внутри телевизора, кондиционера, стиральной машины, духовки и т. д. и т. д.

Это воняло хаосом и нанесло ущерб примерно на 9 тысяч. Если бы они установили простой сетевой фильтр на распределительном щите, этого можно было бы избежать.

Устройство защиты от перенапряжений представляет собой простое устройство, которое устанавливается в распределительном щите и принимает на себя удары любых перенапряжений. Когда оно выходит из строя, картридж можно легко заменить.

Что такое коммутатор?

Распределительный щит — это сердце электрооборудования вашего дома или предприятия. Когда электричество поступает с улицы, оно сначала идет к вашему распределительному щиту, а оттуда распределяется по вашему дому в подцепях, питающих вашу собственность.

Ваш распределительный щит обычно расположен снаружи вашего дома внутри коробки счетчика с вашим счетчиком электроэнергии в старых домах, как правило, в переднем углу вашего дома, иногда даже за вашей входной дверью — о чем они думали? В квартирах они будут спрятаны в кухонном шкафу над холодильником или чем-то подобным.

Внутри распределительного щита будет несколько предохранителей или автоматических выключателей — если вы читаете это и хотите обновить свой распределительный щит, скорее всего, он устарел и имеет фарфоровые предохранители, как на рисунках ниже. Эти предохранители защищают кабель, перегорая и переламывая плавкий провод внутри при превышении рабочего тока цепи, но они не защитят вас от поражения электрическим током, как многие думают! Вот тут-то и вступает в игру модернизация и установка УЗО или защитных выключателей.

УЗО. Одной из основных причин модернизации является обеспечение безопасности вашей семьи и дома, чтобы предотвратить поражение электрическим током. Прокрутите вниз, чтобы узнать, установлены ли у вас УЗО. Если вы не подвергаетесь риску поражения электрическим током — Если у вас есть УЗО, убедитесь, что вы ежемесячно нажимаете кнопку проверки, чтобы убедиться, что он работает правильно.

Думаете об установке бассейна, бабушкиной квартиры, гаража, кондиционеров? Вам нужно будет убедиться, что ваш распределительный щит находится в рабочем состоянии. Westcork Electrical может проверить ваш сегодня. Позвоните нам, мы здесь, чтобы помочь!

Использование панелей группового учета для измерения энергопотребления

Панели группового учета

(GMP) популярны благодаря экономичным и практичным решениям для учета аренды в многоквартирных домах. Эти панели поставляются в комплекте с сервисными разъединителями, изоляторами панелей счетчиков, сервисными предохранителями и отходящими автоматическими выключателями, полностью подключенными в соответствии с местными правилами установки сервисов.

Коммутационные щиты DaRa серии GMP поставляются в нескольких стандартных конфигурациях расходомеров и могут быть объединены для создания любой требуемой индивидуальной конфигурации. Это позволяет встраивать GMP в проект любого размера, от небольших жилых комплексов до крупных зданий, таких как торговые центры.

В то время как основная функция GMP заключается в определении параметров для измерения отдельных единиц, важность правильного измерения для квартир и коммерческих зданий простирается гораздо дальше.

В чем важность правильного дозирования?

Жилые комплексы бывают разных размеров, нет определенного количества квартир для каждого здания. Кроме того, в некоторых жилых комплексах количество квартир исчисляется сотнями, при этом каждая отдельная единица требует направленного питания и точных измерений для выставления счетов. Из-за переменного количества жилищ крайне важно, чтобы GMP выполнял ряд действий.

Во-первых, представьте, что вы строите большой жилой комплекс.У вас может быть более 200 единиц в здании, каждая из которых требует своих индивидуальных измерений, выставления счетов и возможностей подключения. Для этого мы используем GMP для мониторинга и распределения разрешений для каждой квартиры. Почему это так важно? Во-первых, это означает, что для каждой квартиры может быть выставлен индивидуальный счет за уникальное использование электроэнергии.

Вы бы не хотели платить за электроэнергию соседей, не так ли?

Результатом этого является то, что каждый блок оплачивается только за мощность, которую он использует, а не в среднем по всему комплексу.В конце концов, кто захочет платить больше за электроэнергию только потому, что их соседи потребляют невероятно большие суммы?

Второй аспект позволяет энергетическим компаниям изолировать и отключать отдельные блоки, когда они либо не оплачивают счета, либо больше не нуждаются в электроэнергии. Несмотря на то, что для многих людей это имеет несколько негативный оттенок, реальная польза заключается в безопасности. Если участок многоквартирного дома требует ремонта или реконструкции, на определенном участке может быть отключено электричество, чтобы снизить риск поражения электрическим током.

В целом, введение GMP позволило лучше контролировать электроснабжение здания, от распределения до выставления счетов и отключения.

Quest Rockingham включает 96 квартир, что стало возможным благодаря включению GMP, заказанного и установленного DaRa Switchboards.

DaRa обеспечивает электричеством апартаменты Quest Rockingham

DaRa имеет опыт установки GMP по всей Австралии, включая недавно установленные апартаменты Quest в Рокингеме, городе к югу от Перта.

Апартаменты с обслуживанием

Quest Rockingham предлагают своим гостям спокойное и комфортное проживание. В семиэтажном комплексе Quest Rockingham, открытом в августе 2015 года, есть 96 полностью автономных студий, а также апартаментов с одной и двумя спальнями, великолепно отделанных в соответствии с последними стандартами.

Это стало возможным благодаря включению GMP и других коммутаторов от MSB в центр нагрузки производства DaRa Switchboards.

Панели группового учета позволяют осуществлять индивидуальный мониторинг и выставление счетов за электроэнергию.

Групповые измерительные панели производства DaRa Switchboards

Наши стандарты GMP отличаются высочайшим качеством и соответствуют международным и национальным стандартам безопасности. Используя услуги нашего производственного предприятия, мы обеспечиваем полную настройку для конкретных потребностей наших клиентов.

Особенности

Модульное решение для мультиарендных установок до 100 А.
Начиная с 6 счетчиков на 1 фазу или 3 счетчиков на 3 фазы. эти панели могут быть сконфигурированы и объединены, чтобы иметь несколько счетчиков.
Съемная съемная накладка
Съемные верхние и боковые панели основания
Провисающая панель согласно AS/NZS 1795
Возможен настенный или напольный монтаж с использованием цоколя-канала
Полная маркировка для облегчения идентификации схемы
Полностью подключен к местному SIR
Ссылка MEN, где требуется
Комбинации счетчиков 1P и 3P в соответствии со стандартами
IP 54, сталь 2. 00 для наружного применения
Фланш-панели из алюминия или латуни
Порошковое покрытие требуемого цвета
Каналы для прокладки кабеля

Технические характеристики

Соответствует AS/NZS 3439.1
Степень защиты IP40 (IP42 с дверями) для использования внутри помещений
Глубина корпуса 200/325/425 мм
Ширина корпуса 620/700/900 мм
IP 40, конструкция из оцинкованной стали толщиной 1,60 мм для использования внутри помещений
IP 54, конструкция из оцинкованной стали толщиной 2,00 мм для наружного применения

Порошковое покрытие включает в себя двухэтапную подготовку, состоящую из обезжиривания, травления фосфатом железа и промывки, за которой следует электростатическое нанесение полиэфирного порошкового покрытия (толщиной 80 микрон), обеспечивающее защиту от ржавчины, превосходную отделку и длительную прочность.

Чтобы узнать больше о нашем ассортименте распределительных щитов и связанных с ними электрических блоков, вы можете просмотреть страницы отдельных продуктов или связаться с одним из наших специалистов.

Как справиться с электрическим пожаром в вашей квартире

Пожары – обычная бытовая опасность. Если вы живете в небольшой квартире, знание того, что делать, чтобы справиться с возгоранием электричества, когда вспыхнет электрический пожар, может однажды спасти вашу жизнь. Изучение того, как связаться со службами экстренной помощи или поднять тревогу в одиночку, может не помочь.Эти пожары распространяются довольно быстро и требуют специальных видов огнетушителей. Что может вас спасти, так это наличие ума и знания о вещах, о которых пойдет речь в ходе этой статьи.

Итак, начнем.

Причины электрического пожара

Не все электрические пожары начинаются с искр. Иногда это просто мерцающий свет, а иногда и необычный запах, как у горелой изоляции. Печально то, что чаще всего люди ожидают, что пожары начнутся на кухне и только от горючих веществ.

Около 500 с лишним смертей ежегодно происходит из-за бытового электрического пожара. Вот некоторые из наиболее распространенных причин или триггеров электрических пожаров.

1. Старые электрокабели

Провода тоже имеют срок годности. Большинство людей просто предполагают, что провода, использованные при строительстве дома, останутся подключенными навсегда. Провода также теряют свою эффективность из-за износа и могут иметь разрывы или разрывы внешнего слоя изоляции. В случае скачка напряжения нарушение изоляции может привести к летальному исходу.

2. Старые электрические устройства

Это общеизвестно. Бытовая техника и устройства имеют срок службы. Чем старше они становятся, тем менее эффективными они становятся. Как только механическое устройство превышает ожидаемый срок службы, оно, безусловно, должно рассматриваться как пожароопасное и немедленно заменяться.

3. Перегруженные цепи

В течение последних нескольких десятилетий каждая цепь внутри прибора или даже основные электрические цепи снабжены предохранителем или автоматическим выключателем для защиты от скачков напряжения.Однако со временем предохранители становятся слабыми, а иногда и вовсе выходят из строя. Это приводит к потоку избыточной мощности, перегрузке цепи и возникновению смертельных электрических пожаров.

Если вы заметили постоянное срабатывание MCB, пришло время проверить цепь.

Что делать при пожаре?

Никогда не пытайтесь потушить домашний пожар, облив его водой. Если вы абсолютно не уверены в природе возгорания, используйте методы тушения пожаров путем прекращения подачи кислорода.Постарайтесь сохранять спокойствие и следуйте инструкциям, описанным ниже.

1. Найдите источник

Если пожар не настолько велик, что вам необходимо немедленно эвакуироваться, попытайтесь определить источник огня. Все ваше здание может быть спасено от другого эпизода «Гренфелла», если вы найдете источник огня и потушите его. Вы можете спасти сотни жизней.

Ищите искры, сильные запахи гари и пламя максимальной интенсивности. Они часто находятся ближе к реальному источнику.

2.Попытка отключения питания

Если причиной пожара стал неисправный прибор, попробуйте отключить его от сети. Если вам удастся это сделать, вы можете приступить к тушению пламени дальше. Никогда не пытайтесь вынуть вилку, если провода мокрые или поблизости находятся легковоспламеняющиеся вещества. Вы можете получить удар током или вызвать взрыв.

3. Попробуйте потушить пламя

Большинство строителей предписывают размещать огнетушители на кухнях отдельных квартир.Если он у вас есть, используйте его. Кроме того, убедитесь, что на корпусе огнетушителя написано A-B-C. Это огнетушители, которые пригодятся для тушения широкого спектра возгораний.

Если у вас нет огнетушителя, используйте альтернативные источники. Пищевая сода может потушить небольшое пламя. Толстые одеяла или ковры могут перекрыть доступ кислорода и тем самым погасить огонь. Предупредите охрану или вызовите пожарную команду самостоятельно.

4. Предотвратите непосредственную опасность и БЕГИТЕ

Тушение пожара не означает, что вы вне опасности.Вдыхание дыма или паров может привести к смерти. Угарный газ, содержащийся во вторичном дыму, может убить вас из-за удушья. Сажа или пыль от пожара могут попасть в вашу дыхательную систему и остановить работу легких, в результате чего вы задохнетесь и умрете.

Как только вы потушите пламя и уничтожите источник огня, эвакуируйтесь с семьей. Подождите, пока прибудет пожарная команда, чтобы проверить, безопасно ли это место для проживания.

Будьте в курсе. Остаться в живых

Мир все еще восстанавливается после трагического инцидента, когда загорелась башня Гренфелла.Ходят слухи, что это произошло из-за возгорания электропроводки. Иногда вас спасает хорошая информированность и присутствие духа.

Давайте сделаем так, чтобы эта информация дошла до всех вокруг нас. Не позволяйте очередному зданию гореть и уносить с собой жизни.

Спасибо!

Типы распределительных щитов и стоимость замены

Если у вас дома возникли проблемы с электричеством, возможно, пришло время заменить распределительный щит. Многие распределительные щиты устарели и не могут удовлетворить сегодняшние потребности в электроэнергии.Замена распределительного щита может стать значительным улучшением дома и сделать жизнь вашей семьи более гладкой.

Каковы признаки устаревшего распределительного щита?
Сколько стоит коммутатор?
Что такое электрический распределительный щит?
Сколько стоит прокладка и замена проводки?
Как выбрать электрика

Если у вас дома проблемы с электричеством, возможно, пришло время заменить распределительный щит.Многие распределительные щиты устарели и не могут удовлетворить сегодняшние потребности в электроэнергии. Замена распределительного щита может стать значительным улучшением дома и сделать жизнь вашей семьи более гладкой.

Каковы признаки устаревшего распределительного щита?
Сколько стоит коммутатор?
Что такое электрический распределительный щит?
Сколько стоит прокладка и замена проводки?
Как выбрать электрика

Вот некоторые из признаков, по которым нужно искать, чтобы узнать, есть ли у вас устаревший распределительный щит:

Перегорание предохранителей при использовании слишком большого количества электроприборов
Свет мерцает без видимой причины
Регулярное срабатывание автоматических выключателей
Кабели в распределительном щите могут перегреваться из-за перегрузки
Короткое замыкание приборов
Возможно, у вас устаревший блок предохранителей с керамическими предохранителями

Сегодня мы используем больше электроэнергии, чем раньше, потому что часто у нас больше электроприборов, которые работают на электричестве и потребляют больше электроэнергии. Даже приборы, которые не используются, могут потреблять некоторое количество электроэнергии. Например, если у вас есть компьютер, он будет потреблять некоторое количество электроэнергии, а телевизоры всегда готовы к включению.

У нас также есть больше кухонной техники, включая посудомоечные машины, микроволновые печи, чайники, кофеварки и другую технику. Все они используют электричество, а в некоторых домах нет распределительных щитов, способных справиться с нагрузкой.

Затем идут другие бытовые приборы, включая стиральные машины, сушилки, электрические системы горячего водоснабжения и системы отопления и охлаждения.У нас также больше освещения в современном доме, чем в прошлом, и часто верхние светильники сочетаются с настольными светильниками, а в ванной и на кухне часто больше освещения, чем в прошлом. Все это может привести к перегрузке распределительного щита. В некоторых случаях может потребоваться новый кабель или новая проводка. Единственным квалифицированным специалистом, способным оценить проблему, является электрик, который может проверить распределительный щит, кабели и существующую проводку.

Цены только на распределительные щиты могут варьироваться в зависимости от их размера и мощности:

Распределительный щит на 160 А может стоить от 300 до 600 долларов США
Распределительный щит на 250 ампер может стоить до 2000 долларов США

Электрик может порекомендовать необходимую мощность распределительного щита.Стоимость коммутатора — это одна из затрат, с которой вы столкнетесь. Электрик должен будет установить распределительный щит для вас. Как правило, замена распределительного щита стоит от 900 до 1200 долларов США, включая 12-полюсный распределительный щит. Если вам нужен другой тип распределительного щита, стоимость может быть выше, или если вам нужно 3-фазное питание, стоимость также будет выше.

Электрики часто взимают плату за обслуживание в размере от 70 до 150 долларов США и взимают почасовую ставку от 70 до 120 долларов США в час, но разбивают плату на 15-минутные интервалы.Электрик должен быть в состоянии дать фиксированную цену за установку распределительного щита и предложить гарантию на распределительный щит и свою работу. Возможно, им также придется осмотреть кабели и проводку, чтобы убедиться, что распределительный щит подходит для вашего дома.

Электрический распределительный щит — это устройство, которое распределяет электроэнергию по дому. Он берет электричество из сети и распределяет его по разным местам в доме. Современные распределительные щиты имеют выключатели безопасности, которые защищают дом. Защитный выключатель предназначен для отключения распределительного щита в случае его перегрузки, но старые распределительные щиты могут не иметь защитного выключателя и могут представлять опасность возгорания.Аварийный выключатель может отключить электричество через 0,03 секунды после обнаружения изменения электрического тока. Старые системы намного медленнее и могут быть более опасными.

Защитные выключатели

требуются в Австралии по закону, но простой установки защитных выключателей в существующем распределительном щите может быть недостаточно. Это определенно не работа «сделай сам», и только электрик может сказать вам, нужно ли вам заменить распределительный щит. Выключатели безопасности также имеют кнопку «тест», и вы должны проверять их не реже одного раза в три месяца.Кнопка проверки имитирует «утечку на землю» и отключает питание.

Может потребоваться кабельная разводка, которая может стоить от 2000 до 2500 долларов США, включая замену коммутатора.

Если в вашем доме необходимо заменить электропроводку, стоимость может быть выше. Австралийские стандарты применяются к замене проводки в доме, и если в вашем доме старая проводка, она может не соответствовать австралийским стандартам. Дома старше 40 лет должны быть перемонтированы, но даже в более новых домах может потребоваться переподключение проводки, если они полагаются на удлинители с несколькими розетками для электричества, потому что розеток может быть слишком много для проводки, и это может представлять опасность.

Как узнать, нужно ли переделать проводку в доме? Наряду с указанными выше пунктами для распределительных щитов, дом может нуждаться в перемонтаже проводки, если:

Розетки нагреваются или обесцвечиваются
Слышны гудящие и шипящие звуки
Вы чувствуете запах гари
Искры летят при включении электроприбора
Вы чувствуете легкий удар электрическим током при подключении электроприбора

Вместо того, чтобы откладывать замену электропроводки, сделайте это как можно скорее, поскольку старая электропроводка может представлять опасность пожара. Хотя замена электропроводки может быть дорогостоящей, это гораздо дешевле, чем сжечь дом или часть дома.

Как правило, в домах используется медная проводка. Медь стоит дорого, поэтому одна только проводка может стоить около 600 долларов для дома с тремя спальнями. Цены на замену электропроводки могут варьироваться от 4000 до 8000 долларов, поэтому получите предложения от нескольких электриков и выберите электрика, имеющего опыт в ремонте домов.

Все электрики должны иметь лицензию в каждом штате. Однако не все электрики одинаковы, и, возможно, стоит потратить немного больше на более опытного электрика.При выборе электрика необходимо:

Многолетний опыт работы в вашей области
Быть в состоянии предоставить вам рекомендации
Быть застрахованным
Предоставить вам твердую смету на распределительный щит, замену электропроводки и другие работы
Выдать вам сертификат соответствия, когда они закончат работу

Все эти вещи важны, но сертификат соответствия сообщит вам, что электрик установил распределительный щит или переделал электропроводку в доме в соответствии с австралийскими стандартами. Сертификат соответствия может различаться в зависимости от штата, но он является обязательным и является вашей гарантией того, что работа была выполнена правильно. У любого уважаемого электрика будет страховка, и он предоставит твердую цену после осмотра распределительного щита и проводки. Хороший электрик будет рад предоставить вам рекомендации, по которым вы можете связаться, чтобы узнать о качестве их работы.

Когда вы получаете расценки от электриков, они могут сначала дать вам расценки онлайн, но они, вероятно, не будут точными.Они захотят посетить ваш дом и осмотреть распределительный щит и, возможно, проводку. Если два или более электрика рекомендуют заменить проводку, вам следует подумать об этом, потому что распределительного щита может быть недостаточно для решения проблем в вашем доме, и вы можете столкнуться с теми же проблемами после установки распределительного щита. Поскольку расценки на замену проводки могут сильно различаться, выберите опытного электрика, который предложит более низкую расценку.

Разное

Электрический щиток в квартире

Электрощиток для квартиры и дома, как его правильно выбрать

Электрическая схема щитка квартирного | elesant.ru

От автора

Электрический щиток в квартире

Электрическая схема щитка

Условные обозначения на электрической схеме щитка

Другие статьи раздела: Электромонтаж

Нормативные ссылки:

Схемы электрощитков(функциональные):

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Щиты автоматического переключения питания (ЩАП)

Похожие статьи

Установка квартирного щитка.

Наглядные схемы групповых распределительных щитов квартиры

Вступление

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

Пример 2. Схема распределительного щита частного дома

Пример 3. Квартирный щиток многоквартирного дома

Пример 4. Групповой распределительный щит индивидуального дома

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Нормативные документы

Статьи близкие по теме

Поделиться ссылкой:

Установка электрического щитка в квартире

Начало работ по установке электрического щитка

Установка квартирного электрического щитка в нишу стены

Сборка и схема электрического щитка

Завершение

Установка щита электрического в квартире: все этапы работ

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире — этапы работ

Выбор и приобретение квартирного щитка и автоматов защиты

Вместе с распределительным щитом следует купить всю начинку щита

Установка щита электрического в квартире в нише

Для того чтобы сделать нишу понадобиться следующий инструмент

Начало работ по устройству ниши для квартирного распределительного щита

От чего зависит выбор места под установку распределительного электрощита?

На каком расстоянии от пола делается установка щита электрического в квартире?

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Как декорировать крышку распределительного щита?

Устройство ниши и установка щита электрического в квартире

Дальнейшая технология работ по устройству ниши такова

Ввод нового питающего кабеля для квартиры

Установка корпуса распределительного щита в нишу

Еще статьи

Распределительные щиты или распределительные коробки | BUILD

Что такое распределительный щит или распределительная коробка?

Где находятся распределительные щиты?

Гибкость

Преимущества модернизации распределительного щита

Щит поквартирного подключения. Как собрать распределительный щит в доме или квартире?

Инструмент для сборки электрощита

Порядок работ по сборке распределительного щита 220в

1. Кабель для зачистки

2. Пример расстояния

3. Заземление и заземление шин

4. Сборка в щите модульного оборудования

5.Соединительные провода

6. Стержень гребнечесальной машины

7. Внутренняя коммутационная панель

8. Схемы подключения

9. Надписи

Как выбрать электрощит

Распределительное устройство

Как подключить фазу в щите

Как подключить ноль в щите

Как подключить землю в распределительном щите

Как подключить автоматы в распределительном щите

Как подписывать машины в электрощите

Как обслуживать электрическую панель

Видео уроки по установке

Для сборки электрощита своими руками для частного дома потребуются:

Как подключить фазу в щите

Как подключить ноль в щите

Как подключить землю в щите

Как подключить автоматы в распределительный щит

Щитовое устройство

Электроснабжение индивидуального жилого дома
