Устройство крыши и кровли из профнастила — схема и инструкция (фото, видео)

В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве. Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата. В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

Содержание статьи

Характеристика материала

Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

• Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
• Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
• Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.

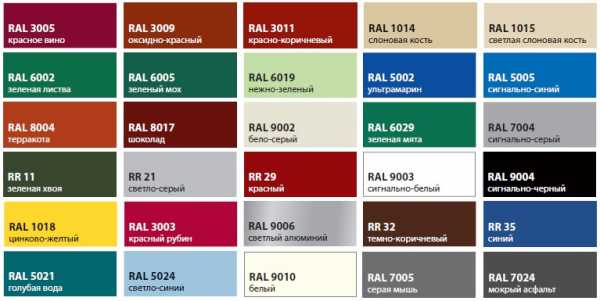

• Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

Маркировка

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса.

Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.

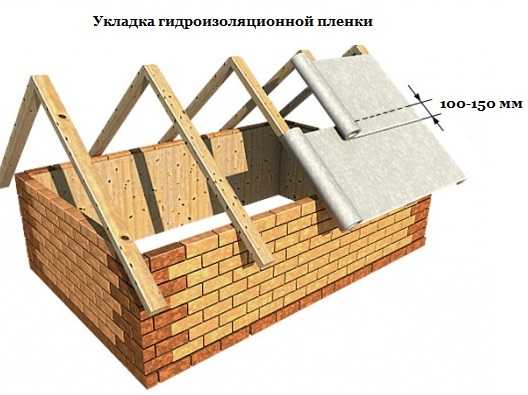

2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Отличия кровельного пирога «теплой» и «холодной» крыши

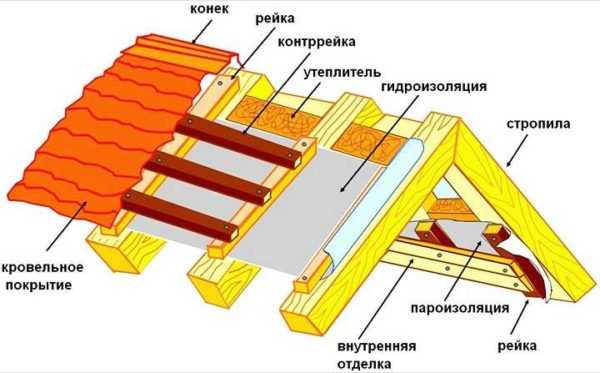

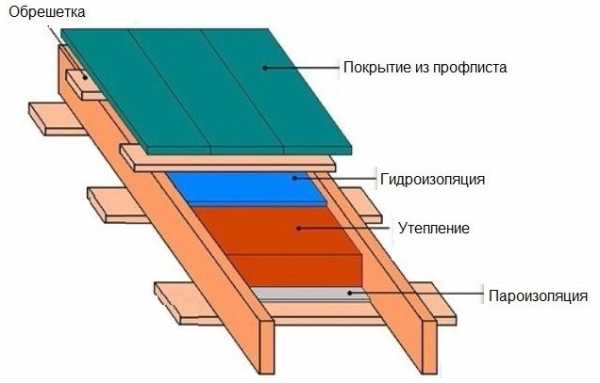

Состав кровельного пирога

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

Рекомендованный уклон

Каждый кровельный материал имеет рекомендованный уклон, который оговаривает инструкция производителя, и подтверждает опыт кровельщиков. Профнастил рекомендуется укладывать на кровли с углом наклона скатов от 8-9 градусов. Этот показатель связан с формой выпуска и способом укладки покрытия. Если крыша имеет уклон, который меньше рекомендуемого, вода будет проникать в горизонтальные стыки между листами, что приведет к неизбежным протечкам. Технологическая карта укладки профлиста составляется в соответствии с конструкцией крыши:

• Если угол наклона скатов крыши меньше, чем 8 градусов, то нахлест между листами профнастила должен быть 200-250. Чтобы предотвратить протечки, все стыки обрабатывают кровельным герметиком на силиконовой основе. При монтаже малоуклонных крыш повышается расход материала, что увеличивает затраты на выполнение кровельных работ.
• Если уклон крыши составляет 9-15 градусов, нахлесты между листами профнастила должен составлять не менее 200 мм, а обработка стыков герметиком не является обязательной операцией.
• Если уклон крыши составляет 15-30 градусов, ты нахлест между листами кровельного материала можно сократить до 150-200 мм, что соответствует 1-2 волнам.
• Если угол наклона скатов превышает 30 градусов, нахлесты между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

Важно! При монтаже малоуклонных крыш из профнастила сооружают сплошную обрешетку из обрезной доски или влагостойкой фанеры, чтобы предотвратить деформацию покрытия в результате интенсивных снеговых и ветровых нагрузок. Чем круче угол наклона скатов, тем больше допускается шаг между элементами обрешетки.

Требования у обрешетке в зависимости от уклона

Размеры обрешетки

Требования к конструкции

Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа.

Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

1. Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
2. Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
3. Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
4. При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
5. Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

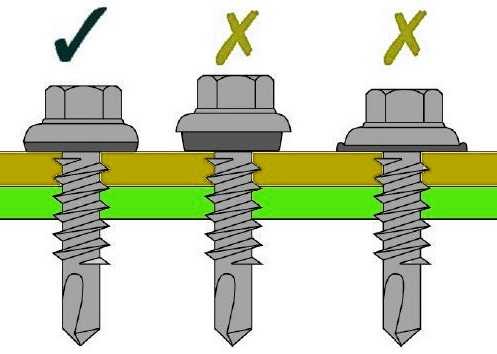

Ошибки при закручивании саморезов

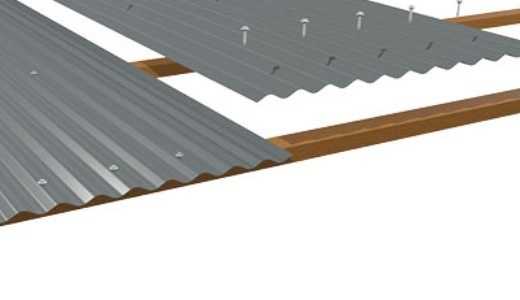

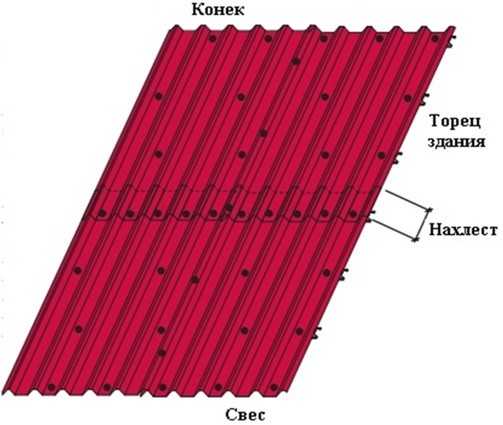

Схема укладки профнастила

Схема расположения крепежных элементов

Видео-инструкция

krovlyakrishi.ru

Технология устройства кровли из профнастила

Современные технологии обустройства кровли предполагают использование широкого спектра материалов, которые характеризуются отменными эксплуатационными качествами и доступной ценой. В большинстве случаев, для строительства крыши применяется профилированный лист (профнастил, профлист) или сэндвич-панель. Правильная технология устройства кровли из профнастила обеспечивает качественную защиту строительных конструкций любой конфигурации (металлокаркасных из сэндвич-панелей или капитальных) от вредного воздействия окружающей среды. За счет простоты монтажа, низкой стоимости и длительному сроку эксплуатации, профилированный лист используют, как в гражданском, так и промышленном строительстве.

Из нашей статьи вы узнаете:

• Об этапах строительства
• Важные рекомендации, правила и особенности устройства кровли из профнастила
• Как обустроить фронтонный срез, снеговые барьеры (их виды) и утеплить крышу
• О профнастиле: виды, маркировка, преимущества
• О вариантах кровли
• Об уходе за крышей в процессе эксплуатации
• Об услугах по устройству качественной кровли от ГК СМК



Конструктивные особенности профнастила

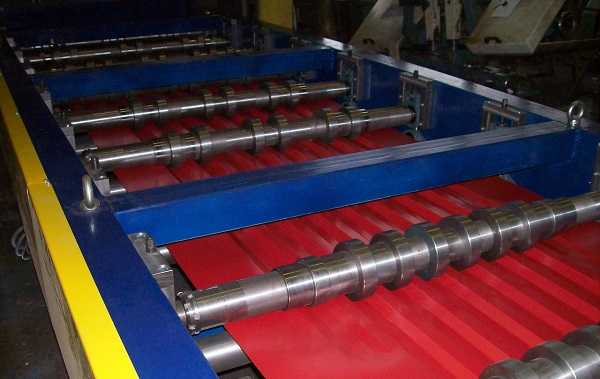

Профлист изготавливают по технологии холодной прокатки листов стали, оцинкованных горячим способом. Во время производственного процесса листы профилированной стали покрывают несколькими защитными слоями, что значительно увеличивает их долговечность и стойкость к различным негативным факторам. На первом этапе нанесения защитных покрытий заготовки для профнастила вскрывают специальным антикоррозийным фосфатом, после чего допускается наносить грунтовку.



Для предупреждения механического повреждения защитного покрытия в процессе складирования и транспортировки, профилированный лист закрывают слоем плотной полиэтиленовой пленки.

Основные этапы строительства кровли из профнастила

Инструкция по монтажу и укладке кровли из профнастила включает широкий перечень технологических операций, которые выполняют в следующей последовательности:

1. Доставка профлиста на место проведения строительных работ и его подъем на крышу.
2. Фиксацию и настил кровельного материала начинают со скатов, а именно из торца. Следует обратить внимание, что боковой нахлест рядом лежащих листов должен составлять не менее одной полуволны. У скатной кровли с углом наклона порядка 8 – 12 градусов принято выполнять нахлест величиной в полторы волны профиля. Благодаря подобной схеме монтажа значительно снижается вероятность протечек воды в районе стыковки соседних профлистов.
3. Крепление профилированных листов к обрешетке осуществляют при помощи специализированных саморезов, устанавливаемых в нижнем сегменте волны. В случае фиксации профнастила в верхней части волны следует применять саморезы с рабочей частью 8 сантиметров и более, которые устанавливают вдоль конька и нахлестов.
4. Абсолютно все стыки заполняют мастикой из битума и уплотнительной лентой самоклейкой.
5. Фронтон кровли дополнительно герметизируют за счет ветровых накладок, которые обеспечивают надежную защиту от задувания ветра и последующего разрушения кровельной конструкции. Крепление ветровой планки выполняют с помощью саморезов с шагом 200 мм.
6.  Для перекрытия ребер и других функциональных элементов, примыкающих к вертикальным конструкциям, применяют профиль из металла в сочетании с мастикой из битума.

Саморезы для профнастила характеризуются наличием шляпы с шестью гранями и уплотнительной прокладки.



Технология устройства кровли из профнастила: важные правила и рекомендации

1. Угол наклона крыши и величина нахлеста

Грамотный и правильный монтаж кровли из профнастила предполагает использование величины угла наклона скатов в качестве критерия для определения величины нахлеста:

• Для кровли с уклоном более тридцати градусов нахлест соседних листов составляет порядка 15 сантиметров.
• Для уклона крыши в диапазоне от двенадцати до пятнадцати градусов нахлест листов профилированной стали составляет не менее 20 сантиметров.
• При уклоне крыши в диапазоне от тридцати до пятнадцати градусов, выполняют нахлест кровельных материалов величиной от 15 до 20 сантиметров.
• Для крыши с углом наклона менее двенадцати градусов применяют дополнительную герметизацию нахлестов при помощи герметизирующих составов на основе силикона.



2. Предварительная подготовка

Непосредственно перед началом строительно-монтажных работ, следует грамотно рассчитать требуемое количество профилированных листов, дополнительных кровельных элементов и саморезов. Для этого можно воспользоваться услугами специалистов, которые имеют необходимый уровень квалификации и опыт проведения подобных расчетов. Во время транспортировки кровельного материала следует укладывать листы на ровную поверхность, чтобы исключить сильные перегибы. При ручном способе загрузки и разгрузки на каждые два метра длины профлиста следует предусмотреть одного рабочего. В случае использования грузоподъемного оборудования, применяют мягкие стропы из ткани. Перед началом работ обязательно готовят весь необходимый инструмент и приспособления: молоток, рейка, сверла, шуруповерт, рулетка, ножовка по металлу, отвес и др.

3. Устройство вентиляции и гидроизоляции

В процессе эксплуатации зданий и сооружений, вследствие резкого отличия температуры внутри помещений и на улице, под крышей начинает развиваться процесс конденсации влаги. Для предупреждения возникновения подобных негативных явлений, следует предпринимать мероприятия по выравниванию градиента температуры, устройству надежной пароизоляции, гидроизоляции, вентиляции пространства под кровлей. Слой гидроизоляции выполняют непосредственно на обрешетке до фиксации листов профнастила.

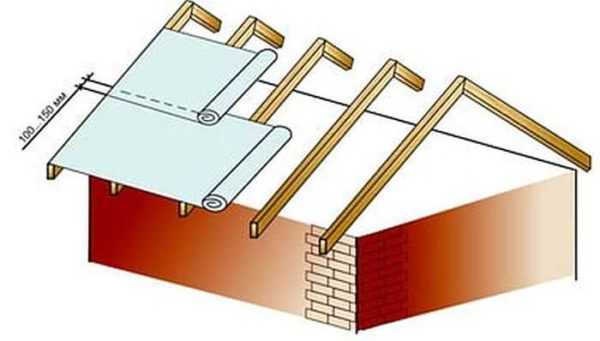

В процессе монтажа гидроизоляционных материалов, следует обеспечить незначительный припуск на краях величиной порядка 20 мм. Фиксацию гидроизоляционной пленки начинают от нижнего края крыши конька. При соединении нескольких отдельных элементов гидроизоляции, обязательно выполняют нахлест величиной от 10 см до 15 см с герметизацией при помощи армированной самоклеящейся ленты.

Для организации эффективного перемещения воздушных масс под кровельными материалами выполняют вентиляционный зазор между листами профнастила и планкой конька. Самым простым методом добиться достаточного уровня вентиляции является организация дополнительного воздушного пространства между гидроизоляцией и кровлей. Для подобного способа вентилирования требуется размещение деревянных реек требуемой толщины. Сверху гидроизоляционной пленки выполняют монтаж пароизоляции, которая препятствует проходу конденсированной влаги к утеплителю и кровельным листам.

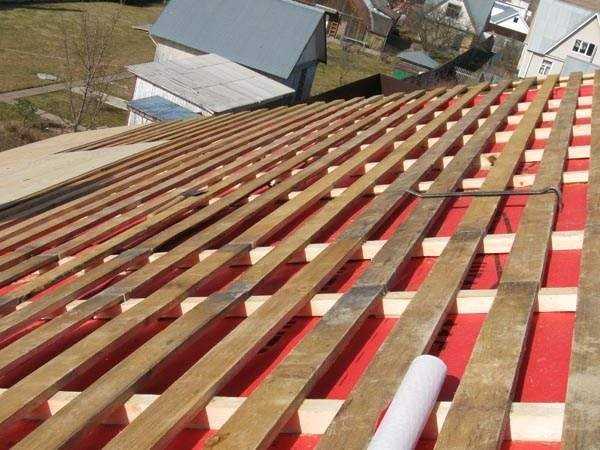

4. Обустройство обрешетки

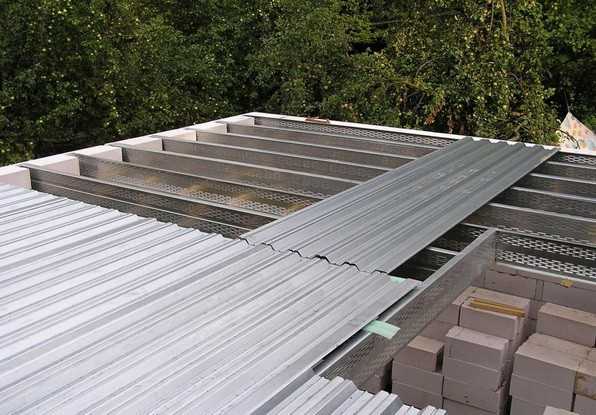

Установку обрешетки начинают с монтажа стальных несущих конструкций (при высоте волны профлиста более 40 мм) или стропильных планок сверху пароизоляционного материала. В последующем к этим конструктивным элементам фиксируют обрешетку на расстоянии, которое зависит от типа и конфигурации профнастила. Обрешетку выполняют с использованием досок, бруса и фанеры. Возможные варианты устройства обрешетки показаны на рисунке ниже:

Сплошная обрешетка применяется в районе дымохода, ребер и коньковой планки. Прореженная обрешетка выполняется с шагом порядка 5 сантиметров, что позволяет экономить значительный объем строительных материалов, без снижения эксплуатационных качеств. Все деревянные конструктивные элементы в обязательном порядке подвергают обработке специальной противопожарной смесью и антисептиками. При наличии финансовой возможности следует использовать специальную диффузионную пленку, которую укладывают непосредственно на обрешетку. Эта пленка ограничивает образование конденсированной влаги, что положительно сказывается на эксплуатации кровли. Конфигурация конструктивных элементов обрешетки подбирается с учетом типа и геометрических размеров профнастила.

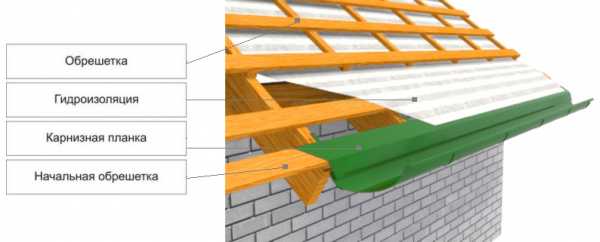

5. Устройство карнизного свеса

Карнизный свес представляет собой специальный конструктивный элемент кровли, который обеспечивает защиту здания от осадков, отвод дождевой воды, затеняет дом от солнца, предотвращает увлажнение цоколя. Для устройства карнизного свеса на нижний край обрешетки укладывают листы профнастила. Перед выполнением монтажа кровельного материала обязательно предусматривают установку карнизной планки под слоем гидроизоляции. Подобная конструкция обеспечивает сток конденсированной влаги в систему водосбора.

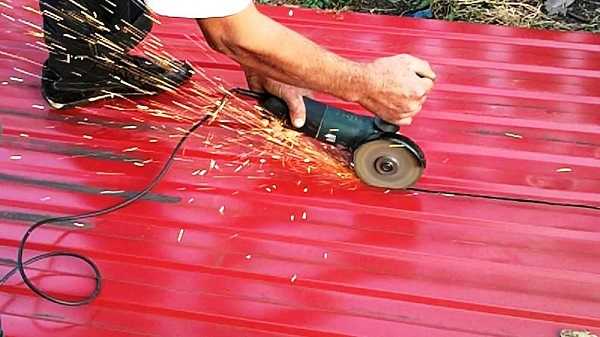

6. Особенности резки профнастила

Оптимальным вариантом для быстрого монтажа кровли будет приобретение профилированных стальных листов соответствующих размеров. Но, это возможно далеко не во всех случаях, поэтому следует знать основные правила резки профнастила непосредственно на месте монтажа. Для выполнения подобных работ необходимо иметь ровное место с твердой поверхностью. В качестве инструментов рекомендуют использовать электрифицированные инструменты: ножницы по металлу, электролобзик и др. При отсутствии инструмента с электроприводов применяют пилку по металлу.

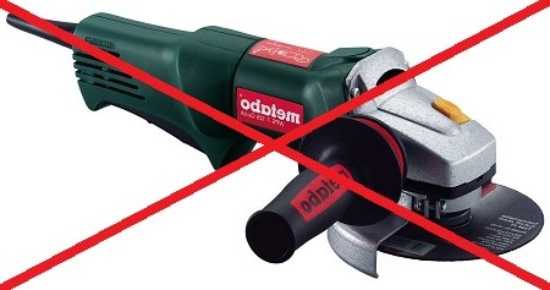

Запрещено использовать для кройки профилированных стальных листов инструменты с динамичным режущим элементом (например, болгарки). Это обусловлено повышенным нагревом кромки реза, что негативно повлияет на рабочие характеристики кровельного материала. При наличии незначительных сколов и повреждений допускается их окрашивание в тон листам профнастила.

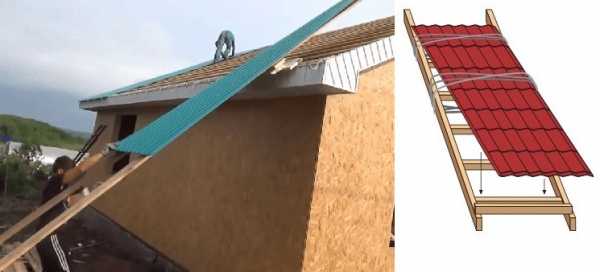

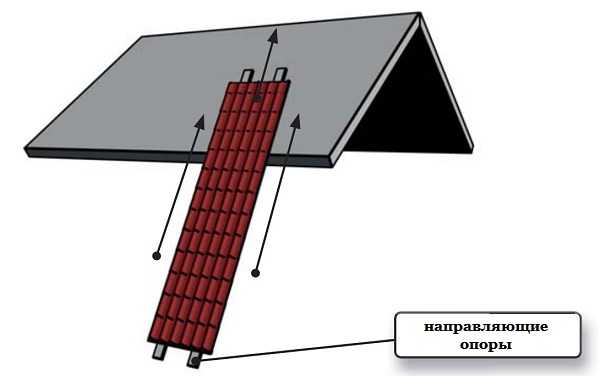

7. Как поднять листы профнастила

По причине больших геометрических размеров профилированных стальных листов очень часто возникают сложности с их подъемом на место монтажа. Оптимальным вариантом для выполнения подобной операции является использование лаг. Для этого один конец лаги устанавливают упором в землю, а другим упирают в карнизную планку ската. Между лагами оставляют расстояние, которое незначительно меньше самой ширины кровельного материала.




8. Особенности крепления профнастила

При креплении профлиста следует придерживаться определенных правил:

• Фиксацию листов профилированной стали к обрешетке выполняют с помощью саморезов, которые имеют шестигранную головку и специальные уплотнительные прокладки.
• Момент затяжки саморезов не должен превышать рекомендованного значения. В противном случае возможно нарушение целостности прокладки и, соответственно, утрата герметичности.
• Монтаж саморезов осуществляют строго перпендикулярно к поверхности обрешетки и профлиста.
• По всей длине стыков листов производят дополнительное уплотнение битумной мастикой или ленты с самоклеящейся поверхностью.

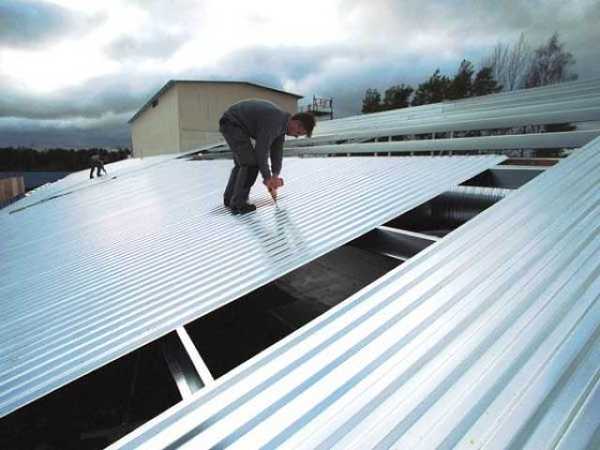

• Начинать укладку листов стали рекомендовано со скатов, что позволит постепенно выполнить весь объем работ без особых сложностей.

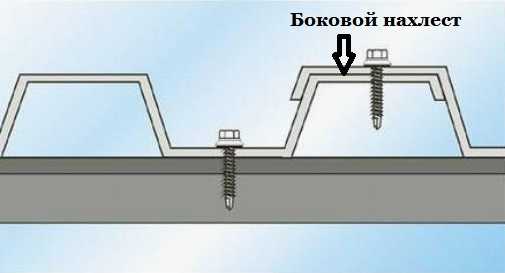

• Фиксацию профнастила осуществляют на дне волны, а в местах нахлеста и у коньковой планки – на гребне.
• Фронтальные узлы кровли дополнительно комплектуют ветровыми планками, которые обеспечивают защиту здания от разрушения и резких порывов ветра.
• Длину саморезов подбирают в соответствии с высотой волны профилированного листа.



Монтаж снегового барьера и конька

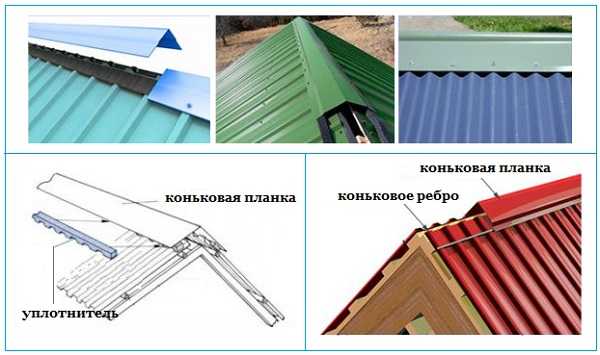

Технология устройства кровли из профнастила предполагает монтаж конька и снегового барьера. Обустройство конька начинают выполнять со стороны крыши, которая минимально подвержена влиянию влаги и ветра. В зависимости от формы и конструктивных особенностей, конек бывает фигурный, простой или черепичный. Для фиксации конька используют саморезы с уплотнительной прокладкой, которые устанавливают с шагом до 300 мм.

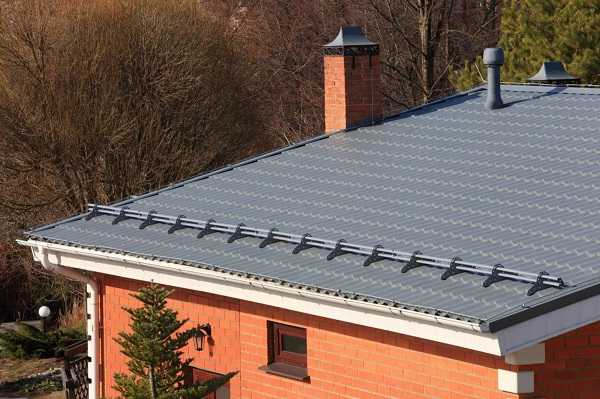

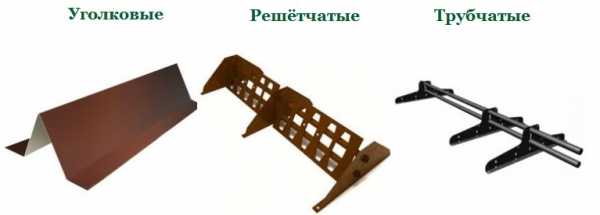

Барьер для снега представляет собой конструктивный элемент кровли, обеспечивающий защиту от лавинного схода снега с крыши здания во время таяния. Его монтируют перпендикулярно краю крыши, ниже от края. Фиксацию снегобарьера выполняют к заранее установленным деревянным брускам.



Обустройство фронтонного среза

Грамотный монтаж фронтального среза поможет исключить обрыв листов профнастила во время непогоды. При наличии припуска кровли от края дома на величину от 50 мм до 70 мм используют ветровую рейку с размерами 25х80 мм. В случае отсутствия припуска или его незначительных размерах (до 50 мм), дополнительно устанавливают ветровую планку. Она крепится с нахлестом в диапазоне от 100 мм до 150 мм. В местах примыкания здания и ската крыши устанавливают планку для углов, которую фиксируют в нахлест с помощью саморезов.

Как утеплить крышу из профнастила

Самым выгодным в соотношении цена-качество утеплителем для кровли является базальтовая вата. В сочетании с паровым барьером этот утеплитель обеспечивает надежную теплоизоляцию крыши от воздействия температуры на улице. В зависимости от формы выпуска, минеральная вата отпускается в листах или рулонах. Укладку утеплителя выполняют в нишу между стропилами. Фиксацию теплоизоляционных материалов осуществляют при помощи клея или специальных монтажных приспособлений в форме зонтика.

Сверху теплоизоляционного материала обязательно укладывают паровой барьер, который препятствует проникновению влаги из воздуха внутрь теплоизоляции. Утеплять всю поверхность крыши совсем не обязательно. Главная задача сводится к минимизации потерь без утепления «холодного треугольника», который представляет собой пространство вверху кровли на расстоянии порядка 350 мм от конька. Наличие этой области способствует наличию циркуляции воздуха в пространстве между перекрытием и крышей. В общем случае конструкция кровельного пирога будет иметь следующий вид:

Преимущества кровли из профлиста

Главные преимущества использования профнастила в качестве кровельного материала:

• Простота технологической обработки, транспортировки и монтажа. Благодаря этим достоинствам достигается значительное сокращение сроков строительства кровли, что представляет собой один из критериев эффективности использования материала.
• Высокая стойкость к негативному воздействию окружающей среды: ультрафиолетовое излучение, повышенная влажность, резкие перепады температуры, воздействие кислот и щелочей, резкие порывы ветра, плесень, грибки и другие микроорганизмы.

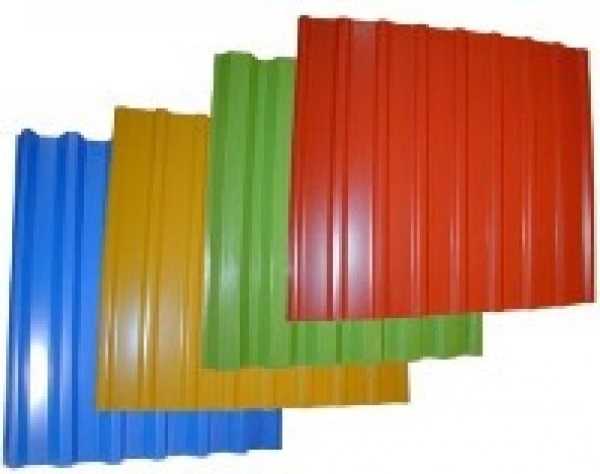

• Отменные декоративные качества. Профлист выпускают во всей линейке цветов RAL, что позволяет подобрать цветовую гамму в требуемых тонах и полутонах.



• Продолжительный срок службы без ухудшения эксплуатационных и декоративных качеств материала.
• Низкий вес профнастила позволяет существенно снизить уровень требований к обустройству каркаса, на который он будет устанавливаться.
• Профилированные листы обладают демократичной стоимостью, которая доступна для любого строительного бюджета.

Маркировка (виды) профнастила

Профлист относится к универсальным строительным материалам. Для его изготовления используется металл толщиной от 0,5 до 1 мм. Маркировка включает в себя буквенные и цифровые символы:

• «Н». Несущий (наиболее прочный вид).
• «С». Стеновой.
• «НС». Универсальный.
• «МП». Металлополимерный.

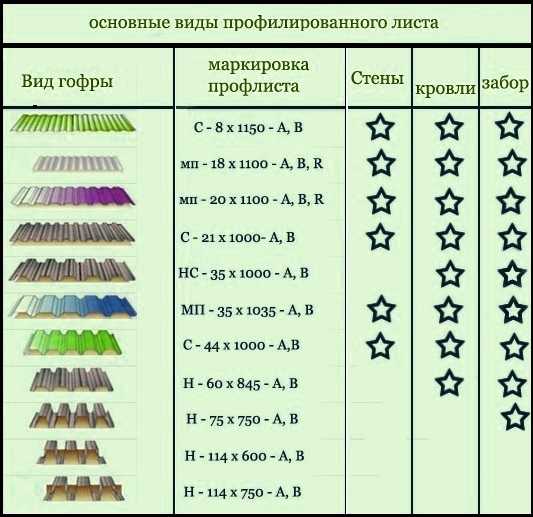

Ниже таблица с указанием основных видов и маркировок:

Следующие за буквенным символом цифры обозначают высоту волны листа, его габаритные размеры. В зависимости от вида покрытия материал может быть: оцинкованным. Также большой популярностью пользуется  профнастил с покрытием на основе полиэстера или тефлоново-полиэстерным, ПВХ с различными добавками. Покрытие PVDF обеспечивает высокую устойчивость к негативным погодным условиям. Отличными эксплуатационными свойствами обладает профлист, покрытый пуралом, созданным на основе полиуретана с полиамидом. Этот материал отличается прочностью, повышенной стойкостью к ультрафиолетовому излучению, перепадам температур, коррозии, воздействию влаги.

Варианты кровли

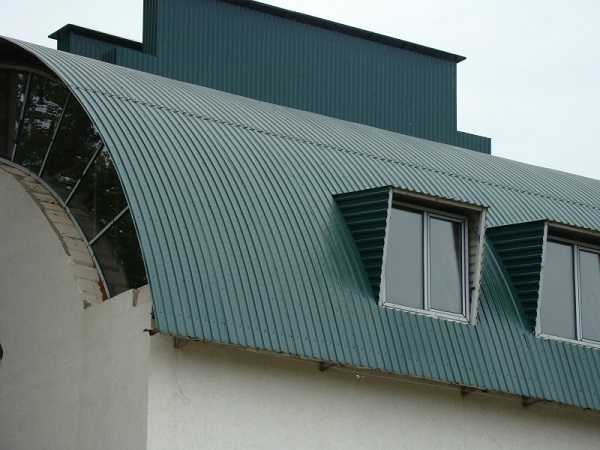

В зависимости от конструктивных и функциональных особенностей, устройство стальных кровель может иметь два типовых исполнения: скатная и плоская.

Преимущества скатной крыши

Для скатной кровли характерно наличие большого количества преимуществ:

• Высокая эффективность отвода дождевой воды за счет наличия уклона.
• Есть возможность обустроить мансардное помещение.
• Возможность обслуживать конструктивные элементы крыши непосредственно из чердака.

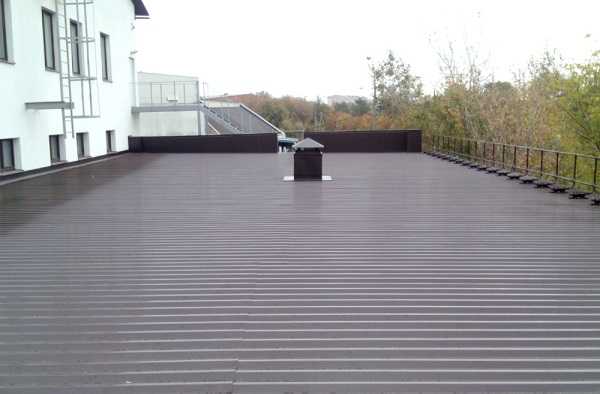

Преимущества плоской крыши

Для плоской кровли характерны следующие достоинства:

• Более низкая цена строительства по сравнению со скатной крышей.
• Удобство монтажа и последующего обслуживания кровли и различного оборудования: кондиционеры, антенны и др.
• Возможность обустройства на крыше игровой летней площадки, оранжереи, места семейного отдуха.

В каждом индивидуальном случае, заказчик еще на этапе проектирования подбирает оптимальный вариант крыши здания.

Как ухаживать за кровлей из профнастила

На протяжении всего срока эксплуатации крыши из профнастила она нуждается в периодическом уходе, который заключается в выполнении следующих операций:

• Периодическая очистка поверхности крыши от листьев, грязи и других загрязнителей.
• Регулярный контроль на наличие дефектов в виде повреждения защитного цинкового слоя.
• Все места крепления листов профнастила к обрешетке рекомендуют дополнительно обрабатывать специальной мастикой, что увеличит степень герметичности кровли.
• При наличии повреждений лакокрасочного слоя следует обезжирить место дефекта и нанести защитный слой краски.
• Наличие качественного защитного заземления значительно снизит уровень напряжения статического электричества и обезопасит крышу от ударов молнии.

Как видите, технология устройства кровли из профнастила не так проста и требует определенного опыта и знаний. Если вы хотите доверить это дело грамотным специалистам, то ниже информация для вас.

Заказать кровлю из профнастила в ГК СМК

Группа компаний СМК предлагает широкий спектр услуг в сфере обустройства кровли из профнастила для объектов различной конфигурации и назначения. Наши менеджеры готовы предоставить квалифицированные консультации всем потенциальным клиентам. Оперативный расчет сметной стоимости и комплексный подход к решению задач по монтажу кровли из профилированных листов, выгодно отличает нас от конкурентов. Всего один телефонный звонок в нашу компанию поможет Вам быстро решить самые сложные задачи по монтажу кровли из профнастила.

Наша компания также оказывает услуги по генподряду, строительству каркасных и бескаркасных зданий, промышленных объектов под ключ. Ниже видеообзор последних построенных объектов:

Комментарии (0)

www.spbsmk.ru

технология, способ крепления, порядок монтажа, узлы

Главная » Крыша » Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Содержание статьи

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

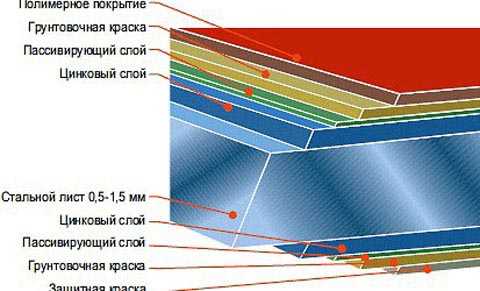

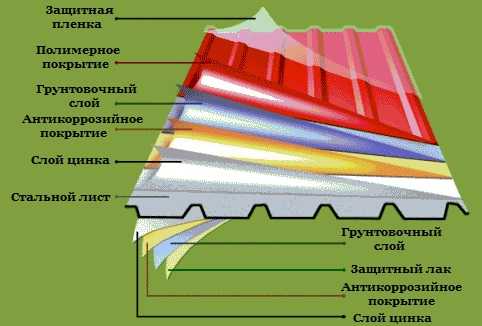

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

• Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
• Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
• Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
• ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как сделать крышу из металлочерепицы смотрите тут.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровли	Величина горизонтального перекрытия профлиста
меньше 12°	200 мм + герметик
от 12° до 14°	200 мм
от 15° до 30°	150-200 мм
больше 30°	100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как покрыть крышу гибкой черепицей смотрите тут.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

• Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

  Как укладывать гидроизоляцию на крыше

• Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
• Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
• К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

• Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
• К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

  Примерный состав пирога для утепленной крыши из профлиста

• Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
• Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
• Устраивается обрешетка.
• Монтируется профлист.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.



Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

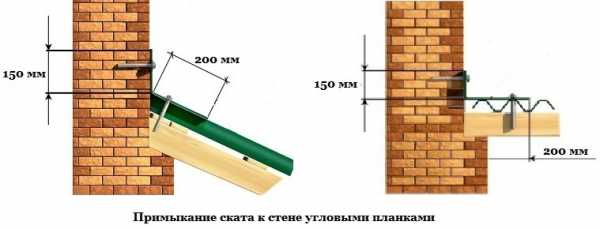

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

stroychik.ru

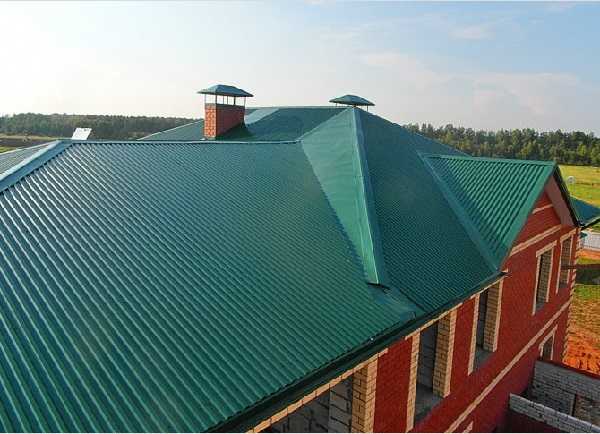

Устройство крыши из профнастила — технология, подробная схема

Современная строительная промышленность предоставляет огромный выбор надежных кровельных материалов. Как правило, они удобны в работе и не требуют особого инструмента или навыка для их установки. Наиболее популярным кровельным материалом является профнастил. Зная основные принципы и правила строительства крыш, устройство крыши из профнастила легко выполнить самостоятельно, не прибегая к посторонней помощи. Что нужно знать прежде всего?

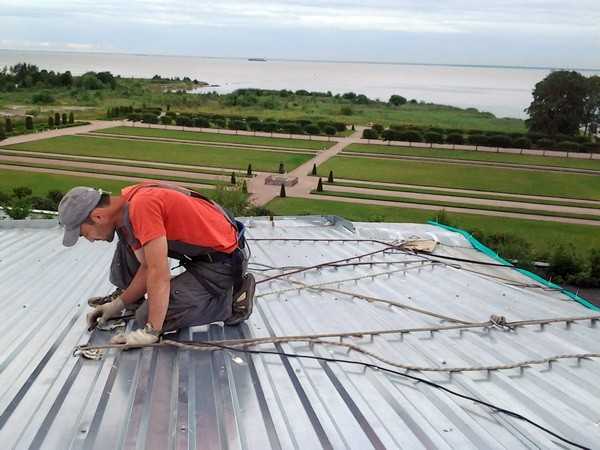

Главное правило — безопасность

Укладка кровли независимо от способа и используемых материалов является работами повышенной опасности. Всегда есть вероятность сделать неверный шаг, можно упасть самому или уронить инструмент на работающих внизу рабочих. Чтобы этого не случилось, следует всегда использовать страховочные ремни или альпинистское снаряжение. Такое оборудование не обязательно покупать, ведь это дополнительные затраты. Его можно взять напрокат, что обойдется недорого, в любом случае это будет стоить дешевле лечения сломанной конечности.

Чтобы обезопасить работников внизу, следует привязывать весь инструмент к поясу или обрешетке.

Поднимая листы профнастила на крышу, необходимо задействовать минимум три человека. Двое будут подавать листы при помощи лаг, а третий принимает листы на крыше. Не стоит спешить, стараясь поднять за один раз несколько листов. В горизонтальном положении они обычно плотно прилегают друг к другу, а вот когда наклонены под углом — верхний лист может соскользнуть и травмировать подающих рабочих.

Чтоб избежать проваливания с крыши или прогиба уже уложенных листов профнастила, перемещайтесь по крыше наступая на места крепления профиля к обрешетке. В этих метах кровельный материал плотно прилегают к крыше, не прогибается и не деформируется. Чтоб избежать скольжения, используйте мягкую обувь на резиновой подошве.

Устройство обрешетки

Технология устройства кровли из профнастила имеет свои особенности. На этапе монтажа стропил она полностью идентична любой другой крыше. Но вот сама обрешетка немного отличается. Для односкатной крыши шаг обрешетки составляет 25 см., а для двускатной — 50 см. Если угол наклона крыши небольшой, необходимо выполнять сплошную обрешетку с использованием фанеры или досок. Устройство примыканий листов обрешетки должно быть таким, чтоб стыки не попадали в разжелобки.

В местах свеса крыши всегда используется сплошная обрешетка. Также сплошная обрешетка применяется при устройстве конька.

После установки обрешетки необходимо выполнить противопожарную и антисептическую обработку деревянных конструкций. Не стоит думать, что теперь крыша несгораемая. Это не так, ведь цель противопожарной обработки не превратить дерево в негорючий материал, а продлить его сопротивляемость горению. Таким образом, время до обрушения крыши во время пожара будет больше, что дает возможность находящимся в помещении людям спастись.

Чтоб под листами профнастила и на обрешетке не скапливалась влага, важно не забыть выполнить паро/гидроизоляцию крыши. Есть два варианта, как это можно реализовать:

1. Гидроизоляционный материал укладывается непосредственно на доски обрешетки. А пароизоляционный материал прокладывается под досками обрешетки.
2. Создание ложной обрешетки. Этот метод позволяет сделать принудительную вентиляцию между гидроизоляционным слоем и кровельным материалом. Конденсируемая влага будет естественным способом испаряться, не накапливаясь и не разрушая конструкцию крыши. Поверх ложной обрешетки укладывается обычная.

Технология крепления профнастила

Устройство кровли из профнастила позволяет использовать минимальное количество стыков, как горизонтальных, так и вертикальных. Достигается это благодаря тому, что этот кровельный материал в длину может достигать 14 метров, а в ширину до 12 метров. Таких размеров достаточно, чтобы избежать горизонтальных стыков на большинстве конструкциях крыш.

Благодаря меньшему количеству стыков, конструкция крыши становится более надежной и целостной, а ее срок службы увеличивается.

Если же конструкция крыши не позволяет перекрыть ее в длину одним листом, необходимо рассчитывать размер листов так, чтоб их стык попадал на доску обрешетки. Ширина нахлеста будет зависеть от угла наклона ската. Принцип такой: чем меньше угол наклона, тем больше должен быть нахлест. При минимальном угле наклона крыши поперечный нахлест должен составлять 20 см. При этом независимо от угла наклона следует придерживаться правила укладывать соседние листы нахлестом в одну волну.

Начинать укладку листов следует с одного из нижних краев ската. Нарисуйте схему укладки листов, пронумеруйте все листы, чтоб убедиться, что вы ничего не перепутали. Листы с капиллярными канавками лучше начинать укладывать слева направо. Тогда каждый следующий лист будет перекрывать капиллярную канавку предыдущего.

Для крепления листов используются специальные саморезы с неопреновой прокладкой. Такая конструкция самореза позволяет плотно прижимать листы к обрешетке и в то же время дает небольшую гибкость, рассчитанную на перепад температур. Лист необходимо закреплять в нескольких местах. При креплении листов к скату саморезы вкручивают в нижнюю гофру профнастила, а при устройстве конька — в верхнюю.

Совет: если толщина листа большая, так что саморез не может ее пробить, не используйте пробойники, так как они могут разорвать метал. Лучше всего использовать обычную дрель со сверлом небольшого диаметра.

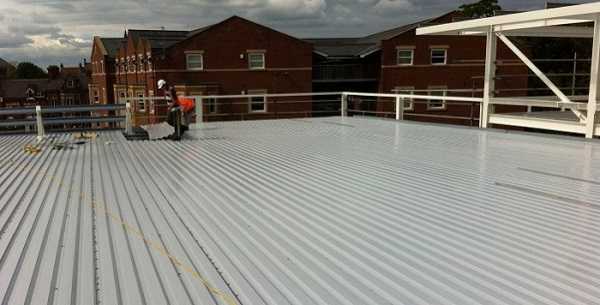

Можно ли использовать профнастил на плоской крыше?

Устройство плоской кровли из профнастила применяется в основном для промышленных строений. В таком случае, как правило, используют цельный лист профнастила, чтоб не создавать стыков. Если же этого не избежать, швы необходимо дополнительно обработать гидроизолирующими смесями на основе силикона.

Монтаж конька

Если крыша имеет больше одного ската, стыки скатов необходимо оформить коньком. Его установка осуществляется на самом последнем этапе. Коньковый элемент необходимо заказывать с расчетом нахлеста в 100 мм. Если угол наклона крыши небольшой, рекомендуется использовать уплотнитель. Стоит также помнить, что цель уплотнителя — не создать герметичный стык, а предотвратить попадание влаги под углом. Крепится конек теми же саморезами в верхнюю гофру.

Вывод

Следуя этим несложным правилам, вы сможете осуществить устройство кровли из профнастила качественно и надежно. Срок службы такой кровли может составлять до 50 лет. Она с легкостью выдержит жару и холод, дождь и снег и даже град. Однажды качественно выполнив эту работу, вы можете спать спокойно, ведь у вас надежная крыша!

stroicod.ru

Как правильно крыть крышу профнастилом

 Такой материал, как профнастил, уже давно известен всем и применяется в строительстве в самых разных «амплуа» — из него устанавливают заборы, строят гаражи и навесы, а также покрывают крыши хозяйственных построек, маленьких домиков и даже больших особняков. Профнастил производится в разнообразных расцветках, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и с комбинированием оттенков. что смотрится весьма оригинально.

Как правильно крыть крышу профнастилом

Чтобы знать, как правильно крыть крышу профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно то, что не нужно обладать особыми профессиональными навыками, чтобы произвести покрытие крыши этим материалом. Главное — соблюдать технологическую последовательность работ и не совершать ошибок, которые могут привести к протеканию крыши, что потребует доведение покрытия «до ума».

Содержание статьи

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

• Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
• Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
• Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
• Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
• В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которая предназначена для эффективного отвода воды при укладке полотен материала внахлест.

Капиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

• Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
• При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
• Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Выбор профнастила для кровли

Профнастил может производиться из оцинкованных металлических листов, не имеющих цветового покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов, или же для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для покрытия жилых строений, так как обладает невысокими эксплуатационными характеристиками и не слишком привлекательным с точки зрения эстетики внешним видом.

Большой популярностью пользуется профнастил, который имеет декоративное защитное покрытие из полимерных составов. Этот материал более долговечен и способен выдержать достаточно серьезные нагрузки. Безусловно, это — при правильном монтаже, который во многом зависит от угла уклона скатов крыши.

Производится несколько типов профнастила, имеющих защитно-декоративное полимерное покрытие:

• Несущий (Н) — предназначенный для покрытия крыши, перекрытий и навесов.
• Стеновой (С) — используется для возведения забора, ангаров, гаражей.
• Универсальный (НС) — подходит для кровли, установки ограждений, постройки гаражей, хозяйственных объектов и т.п.

Для покрытия крыши лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из выше перечисленных типов.

Кроме этого, этот материал разнится по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Для примера – несколько моделей представлено в таблице:

Маркировка	Внешний вид профнастила	Применение	Высота гофры в мм	Толщина металла в мм	Полезная ширина в мм
С10		Стеновой	10	0,5; 0,6; 0,7	1100
С18		Стеновой	18	0,5; 0,6; 0,7; 0,8	1000
С21		Стеновой	21	0,5; 0,6; 0,7; 0,8	1000
НС35		Кровельный Стеновой	35	0,5; 0,6; 0,7; 0,8	1000
С44		Стеновой	44	0,5; 0,6; 0,7; 0,8; 0,9; 1,0	1000
Н60		Кровельный	60	0,7; 0,8; 0,9; 1,0	845

Металлический лист профнастила может иметь одностороннее или двухстороннее покрытие, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с двух сторон.

Покрытие состоит из многочисленных защитных слоев Па предлагаемой вниманию схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю сторону.

Слоистая структура качественного профнастила

Внешняя сторона кровельного материала:

• Основой для профнастила является стальной лист.
• Сталь покрывается слоем цинка.
• Далее идет антикоррозийное покрытие.
• На него наносится грунтовочный слой, который служит подготовкой для полимера.
• Затем идет цветное полимерное покрытие.
• На цветовое полимерное покрытие часто наносится защитная пленка (полиуретановая), которая сохранит его от выцветания и отслоения.
• Для транспортировки и хранения профнастила он сверху может дополнительно покрываться пленочным покрытием, которое удаляется после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на одних моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, безусловно, имеет более высокую стоимость, но он и срок эксплуатации у них значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам цветовой диапазон представлен не менее, чем 30-ю оттенками, поэтому выбрать нужный не составит труда. Цветовой слой на поверхность может быть нанесен порошковым способом или же с применением специальной технологии полимерного покрытия.

Если обобщить критерии выбора, то можно перечислить следующее:

• Чтобы убедиться в том, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию. Если он отсутствует, то лучше обратиться в другой магазин.
• Проверяется маркировка материала, говорящая о его назначении, толщине и высоте волны.
• Оценивается внешний материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окрашивающего и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может много рассказать о качестве профнастила — если при осмотре обнаружатся отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
• Еще одним критерием является проверка профнастила на сгиб — качественный материал должен быть упругим, и если его попробовать согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно проявиться следа сгиба.
• Тип внешнего декоративного покрытия — полимерный или порошковый. Самыми качественными покрытиями профнастила являются матовый и обычный полиэстер и пластизоль. Данные о покрытии также должны быть указаны в сертификате на продукцию.
• Цена материала. Нужно помнить, что не стоит выбирать самый дешевый материал — вряд ли он будет качественным. Тем более что весь профнастил имеет вполне доступную цену.

Когда материал приобретен, необходимо правильно его доставить на место стройки, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Как избежать повреждений при транспортировке и монтаже материала?

Этот вопрос важно осветить потому, что повреждение профнастила при его доставке, разгрузке и монтаже значительно снизит срок эксплуатации будущей кровли.

Этот материал производится из стального листа, которому придают рельефность с помощью холодного проката в специальном оборудовании.

Изготовление профнастила прокаткой листов в специальном станке

Такой материал, настеленный в качестве кровли, способен выдержать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и выгрузке, покрытие листов может быть подвергнуто ненужным механическим нагрузкам, что повлечет за собой его повреждения. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и поднятия листов.

• Перевозка профнастила производится на грузовых автомобилях. Листы должны быть уложены стопками на жесткое основание кузова или же на специальную металлическую раму, которая закреплена в кузове под углом.

Транспортировка профнастила требует соблюдения определенных правил

• После укладки кровельного материала в машину, его необходимо надежно закрепить стропами, чтобы избежать трения листов друг об друга при движении автомобиля, так как именно это может привести к повреждению защитного покрытия.
• Автомобиль, перевозимый профнастил, должен двигаться со скоростью не более 80 км/ч.
• Очень важно проследить, чтобы разгрузка кровельного покрытия проходила с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов снимался со стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего – подготовить настил из досок и фанеры, застеленный сверху полиэтиленом.
• Требуется следить за тем, чтобы ни один из листов не перегибался при переноске, так как вернуть его в первоначальное состояние не удастся, а это значит, что при покрытии, между листами образуются зазоры, которые будут нарушать ровность и цельность кровли.
• Чтобы поднять профнастил на крышу, не причинив ему вреда, нужно тоже делать это правильно:

— для аккуратного подъема материала потребуются лаги, которые устанавливаются под наклоном к крыше — это будет своеобразные «рельсы» для удобства подъема листов;

Приспособление для подъема листов на крышу

— листы поднимаются на высоту только по одной штуке;

— не рекомендовано проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмированию работников.

— сама укладка профнастила на крышу может быть выполнена двумя мастерами, а вот подъем кровельного материала на высоту лучше проводить втроем — это дополнительная страховка целостности материала и безопасности работ.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала складывается в том случае, если покрывается большая площадь крыши, так как в процессе укладки и крепления придется ходить по уже уложенной кровле. Поэтому, необходимо правильно подобрать обувь для работы — она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не сможет повредить защитный слой и не будет скользить на поверхности крыши. Наступать на закрепленный кровельный материал можно только между ребер и лишь в тех местах, где проходят направляющие обрешетки, особенно если между ними большой шаг.

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

Инструменты для кровельных работ с профнастилом

• Шуруповерт.
• Рулетка.
• Ножницы для резки металла толщиной до 0,6 мм.
• Маркер для отметок.
• Уровень.
• Электродрель.
• Резиновый молоток.
• Электролобзик или электроножницы.
• Мягкая щетка для сметания металлической стружки.

Запрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

Зависимость конструкции обрешетки и способа укладки листов от уклона крыши

• Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд — не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

• При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
• При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

• Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса — если исключить этот способ выравнивания, то нижний край кровли будет неровным.

Один из вариантов очередности крепления листов профнастила

• По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» — например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.

Оптимальный вариант — если длины листа достаточно на весь скат крыши

• Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту — это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.

Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

Специальные саморезы для крепления листов профнастила

• Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
• Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.

Нахлест листов на одну волну и крепление их между собой по гребню волны

• Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.

Саморезы, установленные по низу и по гребню волны

• Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
• Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

Установка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька  две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли — между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

Заглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) —  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на  первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

Облицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

Установка карниза и кронштейнов для водосточного желоба

• Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. их опускают ниже обрешетки на 100 ÷ 150 мм.
• Затем на кронштейны устанавливается желоб.
• После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.

Схема взаимного расположения карнизных элементов

• Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей — внутренней и наружной.

• Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.

Внутренняя часть ендовы

• После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
• После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.

Схема ендовы в сборе

• После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель — это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

Уголковые снегозадержатели

Снегозадержатели бывают двух видов — это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

Снегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль — саморезами,  вкручиваемыми в гребень волны.

Заделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

Уплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

Различные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

Облицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей.. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Общая последовательность покрытия крыши профнастилом

Основные узлы кровельной конструкции из профнастила

Итак, зная, как производится монтаж всех доборных элементов и самого профнастила, можно рассмотреть последовательность работ по покрытию крыши этим кровельным материалом.

• Первым шагом стропильная система застилается гидроизолирующей пленкой. Она настилается от карниза, по горизонтали ската внахлест на 100 ÷ 150 мм. Закрепляется пленка с помощью степлера скобами на стропильных ногах.
• Сверху пленки к стропилам прибиваются бруски контробрешетки, которые создадут необходимый вентиляционный зазор между пленкой и кровельным материалом. Размер брусков должен составлять 400 × 500 мм, то есть вентиляционный зазор будет составлять 400 мм.
• Перпендикулярно контробрешетке устраивается обрешетка скатов. Здесь нужно предусмотреть дополнительные коньковые доски — их располагают с двух сторон конька крыши. Также дополнительные доски или бруски монтируют вокруг дымоходной трубы и на стыках плоскостей крыши для закрепления ендовы (угол внутрь) или конькового элемента (угол наружу).
• Далее, на фронтонных сторонах крыши закрепляются ветровые доски.
• Затем на нижнюю доску обрешетки закрепляются кронштейны для сливного желоба, и укладывается сам желоб.
• Прибивается к крайней доске обрешетки карнизная планка.
• Следующим этапом идет закрепление внутренней части ендовы, если она необходима в конструкции крыши.
• Затем можно переходить к обустройству гидроизоляции дымоходной трубы. По ее краям настилается галстук, идущий к карнизу — его крепят поверх карнизной планки. Далее, устанавливаются и герметизируются примыкающие к трубе элементы внутреннего фартука.
• Разобравшись с внутренними доборными элементами, которые должны находиться под кровельным материалом, переходят к монтажу полотен профнастила. Для прохождения трубы в одном или двух листах вымеряется и вырезается с помощью электроножниц проем нужного размера. Края профнастила должны закрывать части фартука, закрепленного на обрешетке и вплотную подходить к трубе. Возможно оставление зазора в 50 ÷ 70 мм.
• Далее, на стыках двух отделов крыш, закрепляется внешняя часть ендовы.
• После этого на высшей точке крыши закрепляются металлические элементы конька.
• Последним этапом с фронтонной стороны на профнастил и ветровую доску закрепляется ветровозащитный  уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их исполнения, заручившись содействием надежных помощников, приобретя необходимый материал, подготовив инструменты, можно смело начинать покрытие крыши профнастилом своими силами.

И в завершение публикации — полезное видео с тонкостями процесса устройства кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

stroyday.ru

Устройство крыши из профнастила (профлиста): схема, технология

Профлист — это современный строительный материал, широко используемый в строительстве несущих и ограждающих конструкций зданий и сооружений. Он представляет собой гнутый стальной листовой профиль с трапециевидными гофрами. Устройство кровли из профнастила достаточно распространено, из него устраивают покрытия как холодных, так и утепленных крыш разных назначений и конфигураций, благодаря легкости монтажа и несложной технологии устройства это возможно сделать своими руками.

Область применения

Устройство кровли из профнастила применяется для односкатных, двускатных и многоскатных крыш, имеющих уклон не менее 12 градусов (20%) и выше. Покрытие кровли из профлиста благодаря долговечности, малому весу, легкости монтажа, активно используют в жилых, общественных и производственных зданиях, сооружениях. Для домов из блоков и кирпича, с деревянной обрешеткой по стропильной системе кровлю из профлиста можно делать для утепленных или холодных покрытий. Также профлист часто служит покрытием навесов и козырьков. Устройство крыши из профнастила целесообразно в зданиях со стенами из сэндвич панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляет собой слоистую конструкцию, в которой между обшивками из профлиста закладывается эффективная теплоизоляция. Несущими конструкциями для покрытия из профлиста в таких зданиях служат металлические прогоны по металлическим фермам или рамам. Если вы задумали покрыть крышу своими руками, первым делом нужно выбрать профлист, для этого необходимо более детально разобраться в условиях применения данного материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профлисты выпускают нескольких видов:

• стеновой профлист, маркируемый буквой С, имеет высоту сечения от 10 до 44 см, и толщину металла от 0.6 до 0.7 мм;
• несущий настил, маркируемый буквой Н, с высотой от 57 до 75 мм, и толщиной металла от 0.6 до 0.9 мм;
• существует также универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см, и толщину 0.6–0.8 мм.

Несущая способность и жесткость профлиста имеет прямую зависимость от высоты гофра и толщины металла. Выбор марки профлиста осуществляется исходя из шага обрешетки и угла наклона крыши. Чем больше угол наклона крыши и чаще обрешетка, тем меньшую нагрузку будет испытывать покрытие. Для покрытия кровель целесообразно выбирать профнастил марок С44, НС35–44 толщиной 0.6 мм, при этом, если угол наклона крыши будет составлять от 30 до 45 градусов, шаг обрешетки можно делать от 900 до 1400 мм. Возможно выбрать для покрытия кровель профлист марки С20, но при углах наклона крыши от 45 градусов и выполнении сплошной обрешетки.

Конструкция крыши

Технология устройства кровли из профнастила достаточно проста, изучив ее возможно выполнить кровельное покрытие индивидуального жилого или загородного дома своими руками. Если в чердаке или мансарде планируется постоянное пребывание людей, то покрытие необходимо утеплять. Подробнее рассмотрим технологию устройства утепленного и холодного покрытия. Обрешетка под профлист выполняется из обрезной доски сечением не менее 22х100 мм, в основном применяется доска 32х100 мм, или брус 40х40 мм. Обрешетка прибивается на контробрешетку, с определенным шагом, зависящим от марки листа и других показателей, которые были рассмотрены ранее. Обрешетку под профлист лучше выполнять сплошной на свесах, у конька и в зоне примыканий. Контробрешетка это бруски, которые прибиваются вдоль стропил. Контробрешетка крепит ветрогидрозащитную мембрану, которая прокладывается между ней и стропилами, а также создает зазор, обеспечивая вентиляцию подкровельного пространства. Это очень важный момент, так как на внутренней стороне профлистов неизбежно накапливается конденсат, капельки влаги, скапливающиеся на холодном металле. Вентиляция должна осуществляется через специальные зазоры на коньковых и карнизных участках крыши. Если покрытие утепленное, то следующий шаг — это эффективная теплоизоляция, которая укладывается между стропилами, и подшивается со стороны помещений доской или гипсокартоном, между утеплителем и внутренней обшивкой необходимо предусматривать пароизоляцию.

Монтаж покрытия

После того как выполнены все нижележащие конструкции, можно переходить непосредственно к укладке листов. Для тех, кто делает это своими руками необходимо знать ряд правил, которые необходимо соблюсти для получения надежного и долговечного покрытия. Перед монтажом профлиста полезно будет начертить схему раскладки профлистов, учитывая правила нахлеста, для точного подсчета количества листов и погонажных материалов, таких как карнизные, коньковые, торцевые планки. Если скат крыши не перекрывается одним листом профлиста, то стык между двумя листами обязательно должен находиться на опоре (обрешетке), нахлест листов должен составлять не менее 20 см, при небольших углах крыши стык необходимо обрабатывать герметиком. Между собой, вдоль ската кровли, профнастил скрепляются комбинированными заклепками. Шаг должен быть 300–500 мм, нахлест выполняется на один гофр. Профлист крепится к обрешетке с шагом через гофр специальными самонарезающими болтами с прокладкой из неопреновой резины, она защищает прокол от попадания влаги под покрытие. При толщине металла от 0.5 мм и выше удобнее предварительно выполнять отверстия электроинструментом. Схема раскладки осуществляется вдоль карнизной линии, листы укладываются и скрепляются несколькими шурупами по верхним гофрам между собой в районе конька, после того как скреплены и выравненны между собой 3-4 листа, все они крепятся к обрешетке, последующий лист крепится сначала к предыдущему листу, а потом к обрешетке. При покрытии крыши своими руками необходимо задействовать минимум двух человек. Карнизный свес листов осуществляется за счет выноса за поверхность стены стропил или кобылок стропильной системы и обрешетки по ним, в карнизном узле оставляется зазор для вентиляции подкровельного пространства. Он осуществляется за счет свободного прилегания карнизной планки к зазору для вентиляции, созданному за счет контробрешетки. В районе конька между листами также устраивается зазор для вентиляции, за счет того, что листы профлиста не доходят друг до друга.

Необходимо также отдельное внимание уделить последовательности монтажа погонажных изделий необходимых для кровельного покрытия. Погонажные изделия защищают кровельное покрытие от ветра и осадков, и придают крыше законченный аккуратный вид, их также несложно будет установить своими руками.

Карнизная планка устанавливается самой первой, еще до монтажа профлистов, она крепится к крайней обрешетке, и нависая над зазором для вентиляции, защищает подкровельное пространство от воздействия дождя и ветра. Важным моментом является свес гидроветрозащитной мембраны поверх планки, чтобы выводить конденсат непосредственно на улицу. Торцевые планки монтируются после устройства покрытия, они прикрывают торцевые края профлистов от поддувания ветра и попадания воды под крышу. Планки крепятся к крайним гофрам листов и к деревянному основанию саморезами. Нахлест планок между собой по длине должен быть 10 см. Коньковые планки устанавливаются в последнюю очередь. Они прикрепляются к верхней части гофра комбинированными заклепками через гофр, между коньковым профилем и профлистами обязательно прокладывается уплотнитель. Нахлест планок также составляет 10 см. В необходимых местах для предотвращения падения снега, возможно, устанавливать снегозадержатели. Нижний край снегозадержателей крепится саморезами в каждую вторую верхнюю волну, если снегозадержатель уголковый, и в нижнюю волну, если он трубчатый. Производители сейчас предлагают большое разнообразие цветов и оттенков. На листы наносятся декоративные лакокрасочные или полимерные покрытия, что актуально для кровель или стеновых ограждений. Окрашенная поверхность листов дополнительно покрывается предохранительной пленкой, она удаляется с листов после монтажа. При соблюдении всех правил сделать кровлю из профлиста своими руками вполне по силам каждому.

prokryshi.ru

Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

• Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
• Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
• Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кровельном пироге всех трех слоев. Холодная – только гидроизоляции.

Сверху на стропила (по гидроизоляции) набиваются контробрешетка и обрешетка. Контробрешетка служит для формирования вентиляционного зазора между гидроизоляционной пленкой и профлистом, иначе говоря – для проветривания.

Изготавливается контробрешетка из брусков, набиваемых по стропилам, вдоль их. Что касается обрешетки, то она уже монтируется поперек стропил. Для профлиста обычно используется разреженная обрешетка из досок или брусьев. Если используемый профлист слишком тонкий, выполняется сплошная обрешетка  из собранных вплотную досок, реже – из фанеры или ОСП.

И завершающий этап – на обрешетку монтируются листы профнастила. В идеале, их длина должна быть не меньше длины ската. Это поможет избежать образования в покрытии поперечных швов и, соответственно, повысит герметичность и надежность кровли. Если же листы имеют меньшие параметры, то их укладка выполняется рядами, начиная снизу.

Профнастил – материал универсальный. Его используют в строительстве совершенно для разных целей – и для покрытия крыш, и для устройства заборов, и даже для облицовки фасадов. Нас же интересуют сейчас те виды профнастила, которые можно использовать для крыш.

Существует три типа профнастила – стеновой (С), универсальный (НС) и несущий (Н). Несущий профнастил изначально позиционируется, как кровельный, а НС – как кровельно-стеновой. Но не все так просто. На самом деле в качестве кровельного материала можно использовать все три типа – все зависит от параметров конструкции крыши.

Для начала необходимо сориентироваться в маркировке. В ней присутствует буквенное обозначение типа. К примеру, марка С-18 обозначает стеновой профлист. Цифра, стоящая рядом с буквой, – это высота профиля (волны) в мм.  То есть в данном случае, высота волны – 18 мм.

Для крыш небольших строений, если стропила выставлены с небольшим шагом, для покрытия допускается использовать стеновые профлисты марок С-18, С-21, С-22. Их прочность сравнительно невелика, но для кровли, испытывающей небольшие нагрузки, вполне достаточна

В других случаях предпочтение стоит отдать профнастилу марок НС и Н. Для крупных построек наиболее оптимальным вариантом станут листы НС-35, Н-60, вдоль полок которых прокатаны ребра жесткости – канавки. Эта особенность увеличивает прочность материала и его способность воспринимать большие нагрузки.

Стропильную систему можно смело назвать каркасом кровли, на котором удерживаются все остальные ее элементы. Угол, который образуют стропила с внешними стенами постройки, – один из важнейших характеристик этого каркаса. Рекомендуемые углы (по СНиП) наклона скатов под обшивку профлистом составляют 15-20°. Впрочем, эксперименты с повышением крутизны никто не отменял! А вот снижать уклон можно только до 8° – для хозяйственных и промышленных строений и до 10° – для жилых домов. Более пологая крыша из профлиста будет протекать. А зимой, возможно, станет жертвой снеговых нагрузок.

Еще одной особенностью профлиста, как кровельного материала, является его небольшой вес. Это огромный плюс, позволяющий отказаться от массивной стропильной системы. И, в первую очередь, от размещения стропил с частым шагом. Расстояние между стропильными ногами, практикующееся при обшивке профлистом, составляет 0,6 – 0,9 м.

Стропила, как правило, вырезают из бруса сечением 50х100 мм или 50х150 мм. Более крупный брус (например, 100х200 мм) целесообразно использовать при сооружении утепленной кровли – для возможности установки в межстропильное пространство слоя теплоизоляции.

Стропила выставляют на опору – мауэрлат, который представляет собой деревянную обвязку из бруса, закрепленную по верху периметра внешних стен постройки. В деревянных домах мауэрлатом становится верхний венец сруба или брус верхней обвязки.

После выставления и фиксации стропил, можно приступить к внутренней «начинке» кровли.

Если конструкция предполагает наличие в своей структуре утеплителя, то данный этап работ начинается с крепления пароизоляционной пленки. Ее нашивают на стропила со стороны внутреннего помещения, используя для фиксации скобы строительного степлера. Соседние полосы укладывают с нахлестом не менее 10-15 см. Чтобы обеспечить полную герметичность изоляционной поверхности, швы, образованные нахлестом, перекрывают сверху специальным монтажным скотчем.

Укладку утеплителя выполняют уже с наружной стороны постройки. В качестве утеплителя для двускатных крыш можно применить минеральную вату, стекловату, ЭППС, пенопласт. Общий слой теплоизоляции для мансард  – не менее 150-200 мм. Утеплитель нарезают на полосы, шириной немного больше шага стропил. Это позволяет вдавить утеплитель между стропил, зафиксировать его и избежать появления щелей. Маты утеплителя, как правило, укладывают в несколько слоев рядами, при этом последующий слой должен перекрыть швы предыдущего.

По утеплителю сверху, параллельно карнизным свесам, раскатывают рулоны гидроизоляции с нахлестом 10-15 см. Фиксацию выполняют с помощью строительного степлера. Нахлесты проклеивают скотчем.

Описанная последовательность работ предполагает укладку утеплителя снаружи помещения. Но это не всегда удобно. Иногда  (например, если утепление было решено проводить уже после окончания строительства) закладку кровельного пирога выполняют с внутренней стороны чердака (мансарды). В этом случае до начала утепления крыша должна быть перекрыта сочетанием гидробарьер + профлист. После чего, находясь на чердаке, работник может зафиксировать нарезанный на части утеплитель в межстропильном пространстве. А затем сверху обшить его паробарьером. Все то же самое, что и при первом случае утепления, за исключением последовательности работ.

Если чердак – холодный и утепление проводиться не будет, кровельный пирог выполняется еще проще. На стропила снаружи подшивается гидробарьер, на него – контробрешетка и обрешетка, а сверху – профлист.

Между гидроизоляционной пленкой и профлистом обязательно формируют вентиляционную камеру, необходимую для удаления проникшего водяного пара, снижения температуры под профлистом и удаление конденсата. Высота вентиляционной камеры должна быть около 50 мм. Поэтому, чтобы соорудить такой зазор достаточно набить вдоль стропил контробрешетку – бруски, сечением 50х50 мм.

Контробрешетка является каркасом, на который крепятся элементы обрешетки. В зависимости от уклона скатов и марки профлиста, обрешетку под него делают разреженной или сплошной.

Разреженная обрешетка – чаще встречающийся вариант. Формируют ее из брусков (сечением 30х50 мм, 50х50 мм) или досок (сечением 50х120 мм, 50х140 мм). Пиломатериал монтируют поперек стропил, вдоль конька и свесов. Шаг обрешетки зависит от марки профлиста. Чем ниже марка, тем меньше рекомендуемое расстояние между решетинами. Например, под профлист НС 10 максимальный шаг обрешетки составляет 300 мм, а под профлист НС 35 – от 500 мм до 1000 мм.

Под тонкий профнастил стеновых марок, а также при небольшом уклоне скатов кровли, рекомендуется сооружать сплошную обрешетку. Чаще всего ее набивают из досок сечением 30х100 мм или 40х100 мм.

Укладывают листы профнастила всегда снизу вверх. Такой подход позволяет не создавать открытые для влаги щели между листами. Если укладку вести в обратном направлении (сверху вниз), то крыша даст течь во время первого же дождя.

Направление укладки также задает преобладающее направление ветра. Монтаж ведется навстречу этому направлению. К примеру, если чаще всего ветер дует слева (от ската), то вести укладку листов следует справа налево.

Начинается монтаж с раскладывания листов от нижнего угла, с выравниванием вдоль карниза. Величина перехлеста между соседними листами зависит от марки профлиста и уклона кровли. Для низкопрофильных листов (высота профиля 10 мм и меньше) рекомендуется соблюдать перехлест в 2 волны, особенно при уклоне кровле менее 15°. В остальных случаях выполняют нахлест в 1 волну.

Если длина ската больше длины профлиста, монтаж выполняется в несколько рядов. Листы последующего ряда накладываются на предыдущий, образуя перехлест, размер которого в первую очередь, зависит от крутизны крыши – чем меньше уклон, тем больше ширина перехлеста и наоборот. Соблюдаются такие нормы:

• уклон до 15° – перехлест не менее 200 мм;
• уклон 15° – 30° – перехлест 150-200 мм;
• уклон более 30° – перехлест 100-150 мм.

Для крепления профнастила применяют специальные саморезы с резиновой прокладкой. Их вкручивают в прогиб волны, в местах соприкосновения профлиста с брусками обрешетки.

В местах горизонтальных перехлестов соседних рядов саморезы вкручивают в каждый прогиб гофры. В центральных частях листа – в каждый второй прогиб волны, в шахматном порядке. При вертикальном перехлесте (на 1-2 волны) крепление выполняют в гребень волны.

Специфика выбора кровельного профнастила, а также его монтажа отражена в видео-ролике:

Двускатная крыша из профнастила – простейший вариант кровельной конструкции. А потому и один из самых надежных! Возможно, он станет лучшим решением для вас, если вы решили построить крышу своими руками.

krovgid.com

Разное
