Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;

технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.

Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

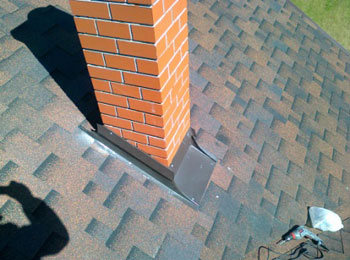

Примыкание к прямоугольной дымовой трубе

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

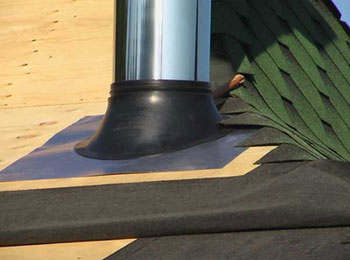

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

в этом месте намного проще организовать примыкание трубы к кровле;
благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

стропильных ног по сторонам от трубы дымохода;
крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

полотна надрезают в форме конверта;
их края доводят к поперечным балкам или стропилам;
фиксируют материал скобами или гвоздями;
гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком. Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки». В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей»). мангал с крышей и трубой

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы»). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы»).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: «Как обустроить проход трубы через крышу»). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: «Вывод дымохода через стену — инструкция».

Примыкание кровли к трубе дымохода

Примыкание кровли к трубе: особенности конструкции

Примыкание крыши к трубе – существенный узел, от качества выполнения которого в большинстве случаев подчиняется правильное функционирование кровельного пирога, прочность и долговечность всей конструкции.

Особенности монтажных работ дымо отвода

Устройство примыкания крыши к трубе может делаться по разным разработкам, с применением материалов, подходящих виду покрытия для кровли. Принцип покрытию герметиком соединения конечного настила с отвесными системами, также дымоходной трубой, устанавливается в процессе работ над проектом кровли. Требуется учесть не только вид покрытия для кровли, но и место размещения дымо отвода, его форму и материал, из какого он сделан. Во многих случаях вполне можно применение готовых систем и штатных компонентов для водоизоляции примыканий.

Легче всего гидроизолировать дымотвод, установленый в достаточно высокой точке скатной кровли – в этом варианте нет опасности собирания снега за трубой, что приводит к разгерметизации примыкания и попадания влажности вовнутрь кровельного пирога. Дымотвод прямоугольной формы, проходящий через конек кровли, может устанавливаться между стропильными фермами висячего типа, или с прерыванием конькового бруска в конструкции с наслонными стропилинами и монтажом добавочных опор.

Очень просто можно гидроизолировать примыкание крыши к дымовой трубе, разместившейся не очень много ниже конька. Существенно тяжелее оборудование трубы снизу ската. В этом варианте для защиты дымо отвода от схода снежных масс и собирания снега позаду трубы часто необходимо установить специализированную скатную систему с разжелобком.

Не рекомендуют установка дымо отвода в пересечении с ендовой (внутренним углом, образованным скатами сложной кровли), потому что неминуемы солидные осложнения при покрытию герметиком примыканий к крыша.

Оборудование узла прохода через кровлю

Надежное примыкание крыши к трубе можно сделать только при условиях, что каркасная рама крыши собой представляет жёсткую систему, на какой одинаково делится нагрузка от покрытия и воздействий извне. Если дымотвод ставится без нарушение цельности обрешетки, то жесткость внешнего настила, сделанного из листовых материалов, сможет помочь обеспечить монтаж специализированной кровельной проходки с основой в виде листа металла.

Сооружение прямоугольного дымо отвода в большинстве случаев связано с потребностью выборочного разборки обрешетки. В большинстве случаев понадобится убрать часть стропильной ноги. Чтоб не пострадала несущая способность системы стропил, вокруг дымо отвода устанавливается специализированный каркас из дерева, на который крепится водоизоляционный и пароизоляционный слой кровельного пирога. Полотно водоизоляции жмётся обрешеткой и контробрешеткой, пароизоляция – компонентами каркаса для установки облицовки помещения под кровлей. Размер зазора между каркасом и дымоходом обязан отвечать условиям СНиП, он наполняется негорючим термоизолятором – каменной ватой .

Система кровельного пирога обязана быть постоянна по всей территории кровли.

При обустраивании узла прохода дымо отвода через кровлю большое внимание уделяют покрытию герметиком соединения трубы и кровельного материала. Нужно обеспечить водоотвод, стекающей по кровельному скату и самой трубе. В большинстве случаев при исполнении примыкания нужен монтаж фартука.

Примыкание черепичной крыши к дымоходу

Примыкание крыши к дымоходу часто создается с применением фартуков, созданных именно для конкретных материалов для кровли и продающихся в виде набора составляющих. Керамическая и цементно-песочная черепица укомплектовывается гибкими лентами, сделанными из сплава алюминия и наделёнными клеящим слоем на одной из сторон.

Чтоб покрывать герметиком примыкание, эластическая лента клеится вдоль соединения, при этом одной половиной она примыкает к трубе, а второй – к кровле, повторяя изгибы черепичного покрытия. Потом часть сверху ленты требуется закрепить профильной металлической планкой. Чтобы это сделать применяются термоустойчивые дюбеля. Установочные места элементов крепежа и стык планки с трубой обязательно отделываются герметиком.

Примыкающий узел крыши из эластичной черепицы подготавливается по такой же ноу-хау, но взамен гибкой ленты из металла ложится ендовой ковер или рядовая черепица, какая была заблаговременно заведена в дымотвод.

Примыкание металлочерепичной крыши

Если крыша сделана из металлической черепицы, в большинстве случаев используется герметизирующий фартук, сделанный с применением нижних и верхних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и выделить ее верхнюю кромку. По линии маркировки создается штроба, глубина какой обязана составить не меньше 1,5 см. По завершении работы следует убрать пыль и вымыть штробу водой.

Оборудование внутреннего фартука начинается с нижней стены дымо отвода.

Планки устанавливаются с нахлестом в 15 см, чтоб убрать опасность протечки. Верхний краешек доборных компонентов ставится в штробу и заливается теплостойким герметиком из силикона. Под низ фартука следует завести плоский листочек из металла с покрытием против коррозии, он даст возможность обеспечить сток воды. Направить его нужно вниз до карниза крыши или в ближайшую ендову, по краешку создается бортик с помощью плоскогубцев и молотка.

Чтоб примыкание дымовой трубы к крыша было по максимуму хорошим, перед монтажными работами внутреннего фартука на трубу следует выводить изоляцию от влаги (на высоту 5 см), и наклеить ее верхний краешек скотчем. Материал для изоляции обязан быть теплостойким.

Место печного входа рекомендуется обмотать саморасширяющейся лентой «Экобит» или подобным материалом, способным наполнить сквозное отверстие.

Сверху внутреннего фартука вокруг трубы ложится металлическая черепица. По завершении монтажа покрытия для кровли подготавливается внешний декоративный фартук. Чтобы это сделать потребуется применять верхние планки примыкания. Монтаж создается по томуже правилу, что и установка внутреннего фартука, но в этом варианте верхние кромки компонентов фиксируются к стенам дымо отвода без штробления. Стык нужно наполнить герметиком.

Круглой формы трубы: защита соединений

Примыкание круглой трубы к крыша в большинстве случаев создается с применением готовых конструкций. Сегодняшний дымотвод с круглым сечением собой представляет трехслойную систему, главный раздел какой сделан из материала для теплоизоляции. К ним изготавливаются специализированные примыкания для крыш, которые состоят из стального фартука колпака и плоского-листа, через который проходит дымоходная труба.

Модели примыканий отличаются, первым делом, углом уклона пластины сравнительно вертикально разместившейся трубы. Производятся системе, рассчитанные на применение на крышах с очень популярным углом наклона скатов.

Пластина примыкания жестко крепится на поверхности кровли. Вершина колпака срезается с подобным расчетом, чтоб труба входила в него вплотную, без щелей. После крепежа пластины примыкания верхний краешек фартука жмётся к трубе при помощи стального хомута с гибкой термостойкой прокладкой. Это предоставляет возможность покрывать герметиком стык, недопустить попадение влажности под фартук. Монтаж самой пластины рекомендуется исполнять с использованием шурупов, наделёнными резиновыми или неопреновыми прокладками .

Если угол наклона скатной крыши не дает возможность установить готовую проходку обычного типоразмера, узел примыкания крыши к трубе можно сделать своими руками. Герметический фартук вокруг дымоходной трубы с круглым сечением легче всего сделать, клея периметр сегментами из свинцовой или алюминиевой ленты. Можно применять готовую деталь из свинца, она имеет округлую форму и очень легко профилируется по кровельному покрытию с помощью резинового или древесного молотка.

Самоклеющийся свинцовый материал дает возможность сделать хорошее примыкание. Свинец отличается стойкостью к температурным перепадам, ультрафиолету, ржавчине.

Чтоб обеспечить хорошее качество монтажа, все плоскости, на какие клеится этот материал, обязаны быть сухими, чистыми и обезжиренными.

Примыкание трубы к кровле

Качественно обустроенное примыкание трубы к кровле – залог отсутствия протеканий на данном участке крыши. Правильное выполнение всех мероприятий по герметизации и соединению этой части с остальным покрытием поможет выполнить требования по обустройству дымохода на скатной кровле, предъявляемые строительными нормами. Кроме того, это обеспечит долговечность конструкции, повысит надежность и будет способствовать эффективной эксплуатации кровельного пирога.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

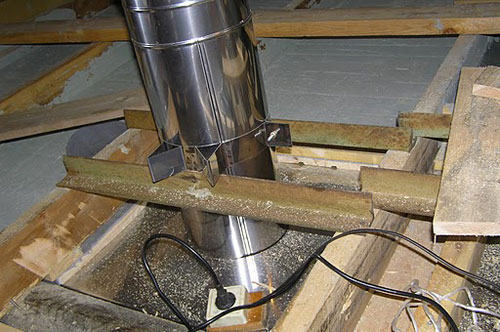

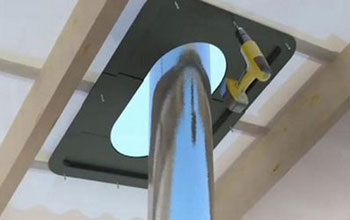

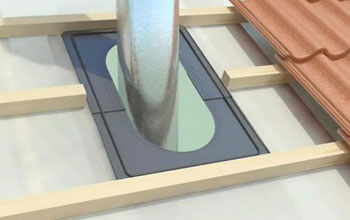

Узел прохождения через крышу

Важным моментом при обустройстве дымохода является его качественное соединение с другими элементами кровли, а именно обрешеткой. Если такое условие не выполнено, то дополнительную жесткость обеспечивают за счет установки специального элемента – листа металла.

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

На крыше, материалом покрытия которой является керамическая черепица, обустройство мест прилегания дымохода выполняется с использованием лент эластичного типа, которые выполнены из сплава алюминия, с клеющимся слоем с одной стороны. Такая лента крепится по периметру всего шва, при этом частично примыкая к дымоходу, частично к крыше, плавно повторяя имеющиеся на черепице изгибы. Далее та часть, которая приклеена к дымоходу фиксируется профильной планкой из металла, при помощи дюбелей из термостойкого материала. Место стыка обязательно порядке должно быть обработано герметиком.

Обустройство стыка при кровле из гибкой черепицы выполняется по схожей технологии, но металлическую ленту заменяет ендовый ковер, или черепица рядового типа, предварительно заведенная в дымоход.

Металлочерепица

На металлочерепичной крыше чаще всего используется специальный герметизирующий фартук, который состоит из планок примыкания для верхней части и для нижней.

Нижняя планка прикладывается к стенам трубы, а после отмечается ее верхняя граница. В этом участке на дымоходной трубе делается штроба глубиной около 1,5 см. Он очищается от пыли и промывается водой. С нахлестом 150 мм производится монтаж планок.

Внимание! Данный нахлест необходим для предотвращения в дальнейшем протечек.

Верхний край металлического элемента вставляется в полученную штробу, и заделывается термостойким герметиком на основе силикона. С нижней стороны заводится металлический лист с антикоррозионным покрытием, обеспечивающий эффективный сток воды. Он направляется вниз до карниза кровли.

Чтобы примыкание было полностью герметичным, перед тем, как монтировать внутренний фартук на трубу выводится гидроизоляция (высотой 5 см). Верхний край закрепляется строительным скотчем.

Металлочерепица укладывается сверху внутреннего фартука. После окончания монтажа устанавливается верхний слой – декоративный фартук, с использованием верхних планок примыкания. Верхние края элементов крепятся к трубе без штроб, а пространство стыка заполняется герметиком.

Наглядно данный процесс показан в видео:

Обеспечив качественно соединение вертикальной части – трубы дымохода, к поверхности кровли, можно выполнить важное условие надежности крыши. В местах стыка при этом не будет протечек, а задержавшийся на поверхности снег не сможет повредить гидроизоляционный слой.
