как сделать и что для этого нужно
Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Популярные устройства для горизонтальной системы вентиляции
Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.
- Приточные щели в пластиковых окнах.
- Воздушные клапаны.
- Вентиляторы разных конструкций.
С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.
Приточные клапаны
Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:
- не нарушает дизайн комнаты и конструкцию окна;
- его можно установить в любое время, даже после проведенного ремонта;
- установить можно самому, не вызывая мастеров;
- месторасположение – в любом месте;
- возможность регулировать приток воздуха с улицы.
При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.
Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.
Вытяжной вентилятор
Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.
Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.
Рекомендации специалистов
- Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
- Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
- Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
- Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
- Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.
Как правильно сделать вытяжку в частном доме с выходом в стену
Напоследок о важности полноценного притока
- воздух помещений влажный, тяжелый;
- жильцам душно, часто открываются окна с целью проветривания;
- из кухни и санузла медленно удаляются неприятные запахи;
- газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.
Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
Watch this video on YouTube
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Приточные устройства вентиляции в стенах
устройство приточного клапана
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
- прямоугольной;
- овальной;
- круглой.
Места монтажа вентиляции в стене:
- между подоконником и батареей;
- в створке пластикового окна;
- возле окна, как можно ближе к потолку.
Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На стене карандашом обозначьте место размещения клапана;
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
- На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.
Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Популярные устройства для горизонтальной системы вентиляции
Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.
- Приточные щели в пластиковых окнах.
- Воздушные клапаны.
- Вентиляторы разных конструкций.
С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.
Приточные клапаны
Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:
- не нарушает дизайн комнаты и конструкцию окна;
- его можно установить в любое время, даже после проведенного ремонта;
- установить можно самому, не вызывая мастеров;
- месторасположение – в любом месте;
- возможность регулировать приток воздуха с улицы.
При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.
Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.
Вытяжной вентилятор
Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.
Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

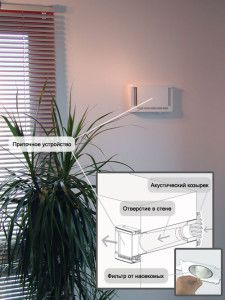

Как располагать устройства приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
Обоснованный выбор подходящего варианта
Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.
Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана
Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.
Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна
Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц
В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Проветриватели, бризеры — приточные клапаны с принудительным побуждением
Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.
Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.
Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.
Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.
В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.
Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.
Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.
Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.
Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.
Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.
Преимущества и недостатки проветривателя, бризера
По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:
- приток в дом достаточно большого количества воздуха при любых климатических условиях;
- возможность автоматической и ручной регулировки производительности в широком диапазоне;
- глубокую очистку воздуха от механических частиц и некоторых вредных газов;
- подогрев подаваемого в дом воздуха.
Из недостатков установки в доме проветривателя или бризера необходимо отметить:
- довольно высокую стоимость монтажа и эксплуатации аппаратов;
- необходимость регулярного обслуживания — замены фильтров;
- расход электроэнергии — особенно большой в режиме подогрева воздуха;
- постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.
Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.
Конструкция стенового устройства
Обычный вытяжной клапан состоит из трех основных частей:
- фланца;
- заслонки;
- декоративной решетки.
Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.
Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.
Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)
Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.
Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.
Вытяжка для кухни в стену в частном доме: как установить своими руками
Кухонные вытяжки бывают проточными, рециркуляционными и комбинированными. Проточные устройства – самые распространенные за счет бюджетного обслуживания и низкого ценового сегмента. Но установить их удается не везде. Если на кухне забита вентиляционная шахта или отсутствует воздуховод, вытяжной агрегат установить очень сложно. Для выведения воздуха наружу в стену монтируют приточный клапан, а затем всю систему.
Подробнее об установке вытяжки через стену для кухни в частном доме – далее.
Нормы и требования к кухонным вытяжным системам
Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.
Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.
Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.
Рекомендации по выбору вытяжки:
- В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
- Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
- Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
- Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.
Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.
Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.
Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.
Предназначение агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.
На заметку. Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.
Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.
Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения
К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.
При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.
Подготовительные работы по установке вытяжки на кухне через стену
Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.
Обратите внимание! Чем меньше поворотов будет совершать воздушный поток на пути к выходу, тем эффективнее будет работать вся система. Не планируйте установку плиты слишком далеко от вентиляционного отверстия.
Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.
На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.
При подготовке помещения:
- убирают кухонную утварь, текстиль и предметы декора;
- накрывают мебель и технику;
- застилают плотной тканью пол в районе монтажа;
- освобождают стену, где будет производиться установка агрегата.
Расположение и размеры оборудования
Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.
На заметку. В кухне с высокими потолками даже самая скромная вытяжка окажется привлекательным предметом интерьера.
По месту установки вытяжные агрегаты делятся на:
- Островные – над плитой, расположенной в центре комнаты.
- Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
- Угловые устанавливают над варочной поверхностью в углу комнаты.
По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.
К сведению. В идеале площадь вытяжного устройства должна на 50 мм превышать размер варочной панели с каждой стороны.
Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.
Выбор материалов для вытяжного канала
Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.
На заметку. В канале лучше поместить два клапана – внутренний и наружный. Так между клапанами создается дополнительная воздушная прослойка, не дающая образовываться конденсату.
Обратный клапан для вытяжки изготавливают из:
- ПВХ;
- полипропилена;
- полиуретана;
- виниуретана;
- пластика;
- полиэтилена.
Клапаны из пластика просты в установке, имеют небольшой вес и доступны по цене. Чаще всего такие изделия используют в квартирах.
Важно! При нагревании до температуры выше 120°С пластик выделяет хлор, а при температуре +5°С теряет прочность и становится ломким.
Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.
Создание и подготовка вентиляционного отверстия в стене
Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.
Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.
Сквозное отверстие в стене и установку вентканала делают в несколько этапов:
- Высверливают отверстие в стене для установки станины.
- Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
- Крепят станину к стене и устанавливают перфоратор.
- Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
- Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
- Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
- Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
- Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.
Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.
Монтаж вытяжки
Встраиваемые вытяжки крепят к обратной стороне днища подвесного шкафа или вместо него. Воздуховод маскируют в шкафу. В случае с вытяжкой купольного типа гофру прячут в специальный кожух, а сам агрегат крепят к стене.
На заметку. Если в области установки вытяжки проходят другие коммуникации, которые невозможно перенести (например, газовая труба или вентиляционный выступ), прибор крепят на расстоянии от стены при помощи сантехнических саморезов-шпилек, которые используют при установке раковин.
Снаружи стены систему клапанов герметизируют. Затем устанавливают утепленную трубу канала из оцинковки, к стене крепят при помощи хомутов и дюбелей. Устанавливают козырек. Обычно вывод трубы делают на крышу.
Когда герметизации систем клапанов приступают к установке воздуховода.
Прокладка воздуховодов
Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.
Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.
Важно! Перед тем как затянуть хомут в нужном месте, соединение обрабатывают силиконовым герметиком.
Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.
Алгоритм работы по установке воздуховода:
- Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
- В стене высверливают отверстия и крепят подвесы.
- Устанавливают элементы воздуховода.
- Герметизируют стыки.
- Трубу крепят к стене и соединяют с системой.
Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.
Создание короба для маскировки воздуховодов
Для изготовления короба существует два материала – пластик и гипсокартон.
Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.
Внимание! Перед тем как замаскировать гофру воздуховода, систему проверяют на наличие протечек.
Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.
В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.
Установка приточного клапана
Приточный клапан нужен для пополнения запасов воздуха, который выводится при работе вытяжной системы. Клапан может быть автономным (стеновым) или дополнительным (оконным).
В процессе установки:
- Разбирают клапан.
- Выполняют разметку контура на стене.
- Просверливают отверстие и вставляют гильзу.
- Помещают обмотанную изоляцией трубку клапана в отверстие.
- На дюбели прикрепляют корпус.
Далее устанавливают фильтры и проверяют работу заслонки.
Заключение
Чтобы вытяжка на кухне в частном доме через стену работала максимально эффективно, выбирать и устанавливать прибор нужно в соответствии с требованиями к шумности оборудования и его размещению. Сначала выбирают воздухоочиститель и подготавливают материалы, затем проделывают отверстие для воздуховода и монтируют конструкцию. Чтобы не было протечек, все стыки обрабатывают силиконовым герметиком.
Вытяжка для кухни через стену
Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.
Содержание статьи
Нормы и требования к кухонным вытяжным системам
Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.
Особенности выбора кухонной вытяжной системы:
- На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
- На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.
Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.
Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.
- Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
- Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).
Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.
Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.
Подготовительные работы по установке вытяжки на кухне
Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.
Расположение и размеры оборудования
Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.
По месту монтажа устройства делят на:
- Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
- Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
- Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.
Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.
Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.
Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.
Выбор материалов вытяжного канала
При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.
Лучше выбрать круглую оцинковку.
Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.
Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.
При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:
- поливинилхлорид;
- полипропилен;
- полиэтилен;
- полиуретан.
Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.
Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.
Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.
Создание и подготовка вентиляционного отверстия в стене
После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.
Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.
Затем стену сверлят в несколько этапов:
- Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
- Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
- Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.
Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.
Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.
Монтаж корпуса вытяжки
Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.
Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.
После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.
Прокладка воздуховодов
Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.
Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.
Последовательность работ при оборудовании воздуховода:
- разметить расположение элементов;
- высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
- последовательно установить элементы возховода;
- загерметизировать стыки.
Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.
Создание короба для маскировки воздуховодов
Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:
- Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
- Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.
Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.
Последовательность работ при создании гипсокартонного короба:
- Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
- Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
- Затем в отверстия вставляют дюбеля.
- Профили крепят на саморезы.
- Углы у вытяжки оформляют металлическим перфорированным уголком.
- Профили соединяют поперечинами.
- На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.
Осталось провести финишную отделку.
Установка приточного клапана
Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).
При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.
Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.
Подключение вытяжки к вентиляции и электропитанию
При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.
Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.
Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.
Остается включить вилку вытяжки в сеть и наслаждаться работой системы.
Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.
Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.
ventsyst
Вентиляция через стену частного дома и квартиры с выходом на улицу
Содержание статьи:
Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.
Схемы вентиляции через стену
бесканальная система вентиляции через стену
В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:
- с естественной тягой;
- с механическим оттоком;
- комбинированной.
Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.
Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.
Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.
Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.
Механическая или естественная?
аккуратные вентиляционные решетки совсем не нарушают вид фасада
Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.
Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.
Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.
Приточные устройства вентиляции в стенах
устройство приточного клапана
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
- прямоугольной;
- овальной;
- круглой.
Места монтажа вентиляции в стене:
- между подоконником и батареей;
- в створке пластикового окна;
- возле окна, как можно ближе к потолку.
Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.
Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На стене карандашом обозначьте место размещения клапана;
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
- На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

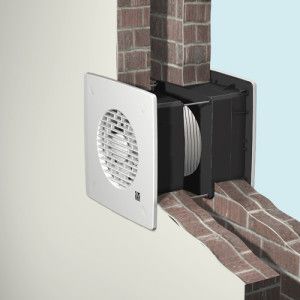

Вытяжные устройства в стенах домов
конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи
В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.
Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.
Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:
М = О х В,
где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.
Нормы воздухообмена:
- для кухни 15 крат;
- для туалета 8 крат;
- для ванной или душевой комнаты до 20 крат.
Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.
-
первые этапы работы
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
- В готовое отверстие вставляется муфта, которая прилагается в комплекте.
- Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
- Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.
и вот вентилятор установлен
- Со стороны улицы щели между трубой и стеной тщательно запениваются.
- Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
- После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.
Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.
Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:
отвод вытяжки на кухне через стену на улицу
Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.
В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.
Законно ли бурение сквозного отверстия на кухне?
Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.
Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».
Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.
Можно ли вывести вытяжку в это отверстие?
По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.
На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.
Конструкция вытяжного канала в стене
Вытяжная вентиляция через стену на улицу
Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры
Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.
Схемы вентиляции через стену
В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:
- с естественной тягой,
- с механическим оттоком,
- комбинированной.
Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.
Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.
Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.
Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.
Механическая или естественная?
Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.
Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.
Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.
Приточные устройства вентиляции в стенах
Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.
Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:
Места монтажа вентиляции в стене:
- между подоконником и батареей,
- в створке пластикового окна,
- возле окна, как можно ближе к потолку.
Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.
Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.
Монтаж приточного клапана
Монтаж вентиляции в стену не сложен, но требует аккуратности:
- На стене карандашом обозначьте место размещения клапана,
- Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков,
- В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат,
- Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов,
- На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.
Вытяжные устройства в стенах домов
В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.
Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.
Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:
М = О х В,
где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.
- для кухни 15 крат,
- для туалета 8 крат,
- для ванной или душевой комнаты до 20 крат.
Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.
Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры
Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.
Источник: strojdvor.ru
Устройство вентиляции через стену на улицу
Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.
Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.
Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.
Разнообразие конструкций
Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.
В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.
Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:
- с механическим выводом воздушных масс,
- с естественным притоком,
- комбинированную.
Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.
Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.
Разнообразие оборудования и расчет показателей
Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.
Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.
Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:
- вручную,
- по сигналу датчика влажности,
- по таймеру в соответствии с выбранным режимом.
Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:
- кухня – 15 крат,
- туалет – 8 крат,
- ванная – 20 крат (из-за повышенной влажности).
Расчет выполняется по формуле М=О х В, где:
Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.
Выполнение работ
Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.
В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.
После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.
Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.
Обратный клапан защитит помещение от холодных потоков
Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.
В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.
Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.
Устройство вентиляции через стену на улицу
Вентиляция через стену на улицу в доме, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей.
Источник: moyastena.ru
Устанавливаем вытяжную вентиляцию через стену на улицу
Для создания комфортного микроклимата внутри жилища необходимо обеспечить качественный воздухообмен с эффективной вытяжкой отработанного воздуха. Часто, заложенной при строительстве вентиляции бывает недостаточно, и внутри дома нарушается циркуляция воздуха. Если микроклимат нарушился, то в таком случае спасёт установка вытяжной вентиляции на улицу через стену.
Виды устройств для вытяжки
Устройство вентиляции через стену в частных домах осуществляется разными способами:
- С естественной тягой.
- Принудительным способом.
- Приточно-вытяжным образом.
Принцип вентилирования естественной вытяжкой основан на перемещении воздушных масс под действием разницы давления и температуры внутри и за пределами помещения. Устройство представляет собой независимую от электричества систему воздуховодов и отверстий с выходом через стену. Большим минусом такой системы является недостаточное количество притока свежего воздуха, поскольку современные пластиковые окна как в квартирах, так и частных домах, создают практически полную герметизацию щелей для естественного доступа воздуха.
Поэтому эта проблема часто решается установкой вытяжки с использованием приточных клапанов. При этом необходимо заранее спроектировать узел прохода вентиляции, объединив его с другими конструкциями.
Приточные клапаны
Чтобы обеспечить эффективную работу естественной вентиляции, на противоположной стене от вытяжки устанавливается приточный клапан. Изготавливается из ПВХ, форма — круглая. Приточная вентиляция через стену устанавливается в одном из мест: между подоконником и радиатором отопления, в раме пластикового окна. Чтобы избежать промерзания стены в зимнее время, рекомендуется устанавливать его над батареей. При таком размещении холодный уличный воздух будет прогреваться перед распространением по всему помещению.
Вытяжные клапаны
Чтобы обеспечить эффективное удаление загрязнённого воздуха, а также препятствовать его обратному проникновению, рекомендуется устанавливать вытяжные клапаны. По принципу установки относительно направления воздушных потоков, они бывают горизонтальными и вертикальными. Для принудительного удаления воздуха вытяжные клапаны оснащаются вентилятором.
Правила выбора подходящего устройства
Вытяжка с выходом на улицу, оснащённая вентилятором, запускается разными способами:
- Вручную.
- Датчиком влажности, при его повышенном уровне.
- Таймером, по заранее заданному времени.
Чтобы выбрать подходящую вытяжку для вентиляции в стене частного дома, необходимо обращать внимание на следующие детали:
- Чтобы создавать меньше шума во время работы, устройство должно быть оснащено резиновой прокладкой.
- Важным показателем при выборе устройств является скорость воздушного потока , на которое он рассчитан.
- Мощность вентилятора нужно подбирать исходя из объёма помещения и требуемого количества его смен в час.
- Относительно уровня температуры и влажности помещения, следует выбирать металлический или пластиковый клапан. При высокой влажности и температуре лучше использовать изделие из пластика.
Монтаж вытяжки
Наилучшим вариантом, как вывести вентиляцию через стену, является установка напротив окна в верхней части стены. Устройства принудительного проветривания монтируют следующим образом:
- Производится разметка места установки клапана.
- Просверливается отверстие диаметром 60 мм инструментом с алмазной коронкой, с углом наклона в сторону улицы. Наклон необходим для оттока конденсата и атмосферных осадков.
- В стену монтируется воздуховод .
- С наружной и внутренней стороны дома щели между муфтой и отверстием заполняются монтажной пеной .
- Со стороны улицы устанавливается вентилятор , а изнутри – клапан, препятствующий проникновению холодного наружного воздуха, когда вентилятор не работает.
- Вентилятор подключается к электрической сети с помощью плавких предохранителей, защищающих от замыкания.
Таким образом, вытяжка в частном доме, установленная путём монтажа на улицу через стену необходима, когда:
- В двухэтажном доме нет возможности сделать сквозное отверстие между этажами на крышу для вентиляции.
- Деревянные полы уложены на лаги. Эффективная вентиляционная система поможет избавиться от повышенной влажности и будет препятствовать возникновению грибка, плесени, сохраняя комфортный микроклимат.
Устанавливаем вытяжную вентиляцию через стену на улицу
Виды устройств для вытяжки. Приточные и вытяжные клапаны для вытяжки. Правила выбора подходящего устройства. Особенности монтажа.
Источник: ventinginfo.ru
Как обеспечить эффективную вентиляцию с выводом через стену?
Чтобы в частном доме было комфортно находиться с семьей и гостями, нужно организовать вентиляцию для постоянного притока свежего воздуха. При этом следует учитывать не только его температуру, но и движение потока воздушных масс. Но часто складывается такая ситуация, что при перепаде температур естественной вентиляции бывает недостаточно для выветривания всех неприятных запахов. Тогда эффективной мерой в борьбе со спертым воздухом может стать установка вентиляции с выводом через стену.
Виды устройств для улучшения воздухообмена
Для эффективной циркуляции воздуха внутри помещений в строительстве жилых и частных домов применяют три типа устройств:
- вентиляцию с естественным воздухоотводом,
- устройства для принудительной вентиляции,
- смешанный тип устройств.
Функционирование естественной вентиляции полностью автономно и не зависит от сторонних приборов и устройств. Она представляет собой сеть каналов в стене, оборудованных выводом, через который и происходит перемещение воздушных масс по принципу сквозняка. Большинство домов времен советской и постсоветской постройки оборудованы именно таким типом вентиляции.
У подобного типа организации естественного проветривания есть свои неоспоримые достоинства:
- возможность быть абсолютно независимой от других устройств,
- обеспечение наиболее комфортных условий жизни для людей, которые находятся в помещении,
- не требует значительных денежных вложений для установки и обслуживания.
В старых проектах не предполагалось, например, оборудование домов каналами для дополнительного притока воздуха, так как нормой считалось поступление новых порций воздуха через форточку в окне, а также через саму деревянную раму и его дальнейшее перемещение через вентиляционную шахту на улицу.
Но в современные дома часто устанавливают металлопластиковые окна, которые полностью исключают приток воздуха через закрытые створки и являются герметичными. Поэтому обязательным условием, помимо наличия в стене канала для естественной вентиляции, является установка приборов принудительной вентиляции.
Установка устройств принудительного проветривания
Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.
Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.
Клапан устанавливают обычно в следующих местах:
- рядом с подоконником и батареей,
- со стороны нижней или верхней части оконной рамы.
В местностях с холодным климатом и долгими зимами разумнее всего будет монтировать клапан рядом с радиатором, чтобы проходящий рядом с ним поток воздушных масс поступал в помещение уже теплым. Для регионов с жарким климатом рекомендована приточная вентиляция с механическим нагнетанием воздуха. Обычно такой тип устройств монтируется в частном доме или на даче.
Особенности систем принудительного проветривания
При обеспечении принудительной вентиляции обычно используются весьма мощные вентиляторы, которые направляют воздух через весь дом. Но не следует забывать и о повышенном потреблении электроэнергии у таких приборов. Если хозяева в частном доме долгое время отсутствуют, то такой вентилятор, оставленный работающим на полную мощность, способен потребить значительное количество энергии, поэтому для экономии его обычно оставляют работать на минимальной мощности.
Другим техническим новшеством являются вентиляционные системы, оборудованные датчиками, которые реагируют на уровень влажности и температуру в доме.
Особенности установки в коттеджах
Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.
Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.
Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.
Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:
- Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
- Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.
Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.
Как монтируют устройства принудительного проветривания
Если речь идет о монтаже в частном доме, то наилучшим решением будет установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Точка расположена в верхней части стены.
- Сначала мастер размечает место для того, чтобы просверлить отверстие, затем проходит через стену алмазной коронкой и в готовое отверстие вставляет пластиковую муфту.
- Если отверстие должно быть квадратным или овальным, то оно выдалбливается в стене с помощью перфоратора и насадки в форме лопатки.
- Отверстие в стене со стороны улицы и дома запенивается монтажной пеной, чтобы заполнить все щели между муфтой и стеной.
- Со стороны улицы монтируется вентилятор, а со стороны дома – клапан, который не позволяет холодному воздуху проникнуть в дом через вентилятор, когда тот выключен.
- Последним этапом является установка декоративной решетки со стороны улицы. Она заметно снижает возникновение эффекта обратной тяги и не дает холодному воздуху просачиваться через вентиляцию тогда, когда это не нужно.
К электросети вентилятор подключается через плавкие предохранители, которые защищают от короткого замыкания и возгорания электропроводки. Такие условия эксплуатации соответствуют правилам и нормам пожарной безопасности.
Как обеспечить эффективную вентиляцию с выводом через стену?
Вывод вентиляции через стену предусматривает два типа – естественное и принудительное проветривание. Есть определенные особенности при организации такой вентиляции в частном доме.
Источник: klivent.biz
Как монтировать вентиляцию через стену на улицу
Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.
Вентиляция в частном доме
При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.
Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.
Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:
- определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам,
- рассчитываются размеры необходимого воздуховода,
- далее выбирается оптимально подходящая схема вентиляции в несущей стене,
- готовится план для устройства воздушных каналов,
- определяется место монтажа вентиляции,
- монтируются устройства, обеспечивающие приток и вывод воздуха,
- строится система воздухоотведения.
Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.
Системы вентиляционных конструкций бывают трех видов:
- естественное вентилирование,
- принудительная с помощью вентиляторов,
- смешанная система.
Устраивается принудительная система несколькими способами:
- с помощью вентилятора через окно,
- продухов и выводящих каналов,
- вытяжного отверстия в стене.
Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.
Естественная система вентиляции
Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.
Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.
Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.
Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.
Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.
Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Вентиляционная конструкция в туалете
В частных постройках устанавливают туалеты необязательно внутри помещения.
Туалет внутри здания
Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».
Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:
- воздуховоды,
- приточные каналы,
- вентиляторы в отверстии для вытяжки.
Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.
Уличный туалет
Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.
Но возможен и вариант организации вентиляционной конструкции.
Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.
Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.
В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.
В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.
Как монтировать вентиляцию через стену на улицу
Как правильно выполняется вытяжная вентиляция через стену на улицу в помещениях различного назначения.
Источник: ventkam.ru
Слушайте через настенное устройство | Микрофоны и усилители
Устройство Listen Through The Wall — это специальный усилитель, который улавливает звуки, проходящие через твердые преграды, такие как стены, перегородки и окна, которые обычно невозможно было бы услышать только человеческим ухом.
Разработано на основе автомобильной инженерной концепции
Предшественник Listen Through Wall Device вообще не предназначался для прослушивания через стены и другие препятствия этого типа.Это был инструмент автомобильных инженеров, позволяющий анализировать звуки глубоко внутри двигателя, в первую очередь, для выявления потенциальных неисправностей, прежде чем рассматривать возможность его разборки. Эта оригинальная концепция была адаптирована и доработана в течение определенного периода времени для создания устройства, подходящего для усиления звука через стены, перегородки и другие преграды.
Усиление звука — Регулируемые элементы управления звуком
Устройство состоит из специального усилителя, к которому прикреплен керамический контактный микрофон — специализированный чувствительный инструмент, который улавливает малейшие колебания от стены и преобразует их в слышимый звук.Регулируемый усилитель усиливает звук, делая его достаточно громким, чтобы человеческое ухо могло его слышать. Регуляторы высоких и низких частот на усилителе могут использоваться, чтобы сделать звук более четким для слушателя и получить максимальную отдачу от звука, который улавливается через стену, потолок, пол, окно или другой барьер, к которому прикреплен микрофон. . Следует отметить, что микрофон является магнитным, и поэтому он идеально подходит для крепления к металлическому барьеру, но для удержания на других поверхностях необходимо использовать другие средства, чтобы удерживать его на месте.
Наушники в комплекте — подключаемый диктофон
Устройство лучше всего работает с прочными преградами, такими как бетонный кирпич или стекло, и стены толщиной до 300 мм (12 дюймов), но также может получить приемлемые результаты и на некоторых стенах полостей. Мониторинг звука достигается с помощью прилагаемых стереонаушников, а устройство имеет гнездо аудиовыхода для подключения подходящего рекордера — см. Digital Voice Recorder Pro или Voice Recorder Ultimate. В комплект поставки входит провод для подключения внешнего записывающего устройства, поэтому, если у вас уже есть собственный рекордер, их будет легко соединить.Хотя штекерный разъем на этом проводе подходит для большинства имеющихся голосовых устройств, может потребоваться адаптер для подключения к некоторым другим гнездам для микрофонного входа.
На батарейках
Этот продукт питается от сменной щелочной батареи PP3, которая, как правило, обеспечивает питание устройства до 24 часов. Для регулярного или долгосрочного использования может быть разумным приобрести литиевую батарею PP3, которая обеспечит более длительное развертывание, или аккумуляторную батарею, которая со временем снизит эксплуатационные расходы.Нет возможности подключить устройство к электросети.
Можно ли использовать это изделие для прослушивания звука через потолок или пол?
Да, это можно было бы использовать таким образом, хотя трудно сказать, будет ли это работать так же хорошо, как через прочную стену. Устройство также можно использовать для прослушивания звука через стекло, включая окна с двойным остеклением, а также для прослушивания звука двигателей, жидкости, протекающей по трубам и т. Д.
Я хочу записать то, что слышит устройство Listen Through Wall.Можно ли к нему подключить стандартный рекордер?
Устройство поставляется с соединительным кабелем для подключения к цифровым и магнитофонным магнитофонам. Возможно, все еще необходимо приобрести переходной штекер, чтобы обеспечить правильное подключение к вашему записывающему устройству. Мы также поставляем регистраторы, если у вас нет своего.
Вместо того, чтобы прикреплять микрофон к стене, я хотел оставить его на месте на более длительный период времени. Как прикрепить микрофон к стене?
Многие из наших клиентов использовали Duck Tape или аналогичный, и другая идея состоит в том, чтобы окружить микрофон, когда он на месте, большим количеством Bluetack.
Могу я прикрепить это снаружи автомобиля, чтобы слушать, что говорят внутри?
Это было бы сложно сделать, потому что его нужно было бы закрепить снизу и каким-либо образом сделать водонепроницаемым, чтобы предотвратить повреждение электроники. Вместо этого было бы предпочтительнее установить в автомобиле скрытый диктофон.
.Кондиционеры через стену
«,» tooltipToggleOffText «:» Переведите переключатель в положение «БЕСПЛАТНАЯ доставка на следующий день»!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
0″}, «search»: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»
Скажите нам, что вам нужно
«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0.31 «,» applicationSha «:» 0a9c8d5375dd69738aba01705560f50bff0b3ef2 «,» applicationName «:» header-footer «,» node «:» 986986623 «,» cloud «:» prod-az-westus-15 «,» oneOpsEnv «:» prod- a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header-footer / electro / api » , «loggerUrl»: «/ header-footer / electro / api / logger», «storeFinderApi»: {«storeFinderUrl»: «/ store / ajax / preferred-flyout»}, «searchTypeAheadApi»: {«searchTypeAheadUrl»: «/ search / autocomplete / v1 / «,» enableUpdate «: false,» typeaheadApiUrl «:» / typeahead / v2 / complete «,» taSkipProxy «: false},» emailSignupApi «: {» emailSignupUrl «:» / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» eca7c85bcf86d2be778c4c4e8858ed69d80778f9 «,» APP_VERSION «:» APP_VERSION «:0.31-20200812_000751.0a9c8d537 «},» expoCookies «: {}} .Слушайте через стены устройство | Настенное прослушивающее устройство Pro
Что думают наши клиенты
Нажмите на логотип выше, чтобы прочитать больше отзывов
НУЖЕН ПРОДУКТ НА ЗАВТРА?
Еще есть время отправить этот продукт СЕГОДНЯ для доставки завтра, если ваш заказ будет получен ДО 15:00 с понедельника по пятницу. Если заказ размещен ПОСЛЕ 15:00, товар будет отправлен на следующий рабочий день.
Например:
Закажите до 15:00 понедельника с доставкой во вторник. Сделайте заказ после 15:00 понедельника и получите его в среду.
Закажите до 15:00 пятницы с доставкой в понедельник. Закажите после 15:00 пятницы с доставкой во вторник.
Мы можем доставить товар по субботам, если ваш заказ будет получен ДО 15:00 пятницы.
БЫСТРАЯ И БЕСПЛАТНАЯ ДОСТАВКА
Любой заказ на сумму свыше 100 фунтов стерлингов (без НДС) имеет право на БЕСПЛАТНУЮ доставку в Великобритании.Если общая сумма заказа составляет менее 100 фунтов стерлингов, применяется плата за доставку в размере 8,40 фунтов стерлингов.
Вы можете повысить скорость доставки уже в 10:30 следующего рабочего дня за ускоренные сборы, указанные ниже. Эти сборы также будут отображаться во время оформления заказа.
Примечание. Если вы хотите вернуть товар, плата за доставку обновления не возвращается в соответствии с нашими законными положениями для потребителей.
ДОСТАВКА НА СЛЕДУЮЩИЙ РАБОЧИЙ ДЕНЬ (Великобритания)
БЕСПЛАТНАЯ доставка курьером DPD до 18:00.
Добавьте £ 8,40 за доставку до 13:00 (специальная доставка Royal Mail)
Добавьте £ 10,99 за доставку до 12:00 (курьер DPD)
Добавьте £ 19,99 за доставку до 10:30 (курьер DPD)
ДОСТАВКА В СУББОТУ (Великобритания)
Доставка курьером DPD до 18:00.
Добавьте £ 18.00 за доставку в субботу. Заказы должны быть получены не позднее 15:00 пятницы.
ДОСТАВКА ПО ЕВРОПЕ И МИРУ
Доставка курьером FedEx / UPS в зависимости от пункта назначения.
25 фунтов стерлингов.00 Стандартная доставка с полным отслеживанием до шести (6) рабочих дней.
£ 35.00 Экспресс-доставка до 3 (трех) рабочих дней.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ / ПОДПИСКА
Плата за доставку и доставку не взимается.
.Wall House | Anupama Kundoo Architect
Wall House расположен за пределами запланированной городской черты Ауровиля, в Ауромоделе, районе, предназначенном для исследований и экспериментов. Резиденция архитектора компактно удовлетворяет повседневные потребности, при этом легко расширяясь, чтобы принять гостей. Он попытался не только переопределить программу строительства частной резиденции, но также протестировал различные пространственные и технологические инновации для информирования других проектов. В пространственном отношении он переопределил границы и переходные пространства в соответствии с климатическими условиями и современной культурой.
Это жилое здание является результатом обширных исследований и экспериментов в трех основных областях; экологически чистые строительные материалы и технологии, альтернативные современным тенденциям строительства; энергоэффективность; и язык строительства, учитывающий климат. Кроме того, квест был направлен на тиражирование как в городских, так и в сельских районах. Это исследование привело не только к самому зданию, но и к включению экологически чистой инфраструктуры в управление водными ресурсами, отходами и энергетикой.
С технологической точки зрения, в связи с нехваткой ресурсов и быстрой урбанизацией в ней использовались новые и изобретательные способы использования местных материалов. Ландшафтный дизайн, неотъемлемая и неотъемлемая часть общей архитектуры, работал с топографией, чтобы интегрировать переход между внутренним и внешним пространством как единое целое. Wall House стал кульминацией продолжающихся обширных исследований и экспериментов в области экологически чистых и социально-экономических технологий строительства с низким уровнем воздействия.Он установил баланс между высокими и низкими технологиями, используя повседневные материалы с помощью методов, которые включают участие людей с более низкими навыками и образованием в сотрудничестве с несколькими квалифицированными мастерами.
Планы
Высота
Раздел
Дом прямой в плане, ориентирован на юго-восток для оптимальной циркуляции воздуха. Дом представляет собой узкое сводчатое пространство длиной 2,2 м, заключенное в кирпичную кладку с различными видами деятельности, расположенными в ряд, как в поезде.Они расположены таким образом, чтобы каждое мероприятие могло выливаться на северо-восточную сторону в виде ниш и выступов, а на юго-запад — под большим 4-метровым выступом, обеспечиваемым главной сводчатой крышей. Таким образом, дизайн дома гарантирует, что деятельность сосредоточена в частных безопасных пространствах, в то время как перетекание происходит в жилых помещениях, которые являются большими и открытыми для природы. Дом простой, с четко очерченными линиями и массами, но игра в объемах такова, что становится трудно различить, где заканчивается внутреннее и начинается внешнее.Длинные ступени создают дальнейшее разграничение пространств и продолжаются снаружи в сад. Юго-западный фасад представляет собой прозрачную деревянную конструкцию с сеткой, обеспечивающую полный обзор заката, а выступ свода обеспечивает адекватную тень и гарантирует, что тепло и блики прямого солнца не попадут в прохладные помещения.
Кирпичные фасады уменьшены в масштабе из-за использования традиционных местных размеров кирпича: 18 см x 10 см x 2.5 см. Использование этих ачакальных кирпичей восстановлено, и они установлены в известковом растворе с зазубренными швами. Добавка 10% цемента в известковый раствор обеспечила начальную прочность схватывания. Стены имеют толщину 30, 20 или 10 см со специально разработанными связями, поскольку они не соответствуют соотношению 1: 2. Двойной объем птичника увеличивает движение воздуховода и увеличивает тягу вентиляции. Цепные своды, в которых используются полые глиняные трубы, используются для климатической изоляции, а также для уменьшения ненужного использования стали в крышах Pucca.На первом этаже есть своды, в которых конструктивно использован ачакальный кирпич. Плоская террасная крыша над комнатой для гостей была построена с использованием полых трапециевидных экструдированных модулей из обожженной глины над частями сборных балок, таких как домкратная арка, которые были специально изготовлены на месте с целью поиска утепленных кровельных решений для плоских крыш.
Для промежуточного этажа терракотовые горшки использовались в качестве наполнителя, чтобы увеличить эффективную глубину бетона, при этом сводя к минимуму объем бетона и стали в плитах, которые не нужно изолировать.
Сниженные потребности всего дома в энергии полностью удовлетворяются за счет солнечных фотоэлектрических установок для производства электроэнергии, а также солнечного водонагревателя и солнечного насоса для перекачки воды.
Эти гибридные технологии ориентированы на новые способы использования старых местных материалов, которые сочетают ручной труд и местные ремесленные традиции с научными системами, основанными на знаниях. Лаборатория для исследований и экспериментов, она служит прототипом для будущих разработок.
