Вентилятор вытяжной для вентиляции – Канальные бесшумные вентиляторы для вытяжки: виды, модели

Вентилятор для вытяжки – мощный поток качественного воздуха

Комфорт и здоровье важны всегда – и дома, и в офисе, и на заводе. Но что их может гарантировать? Безопасность пребывания в помещениях, возможность беспроблемного осуществления любых производственных процессов обеспечиваются вытяжной вентиляцией. Ее ключевым элементом является вентилятор для вытяжки, который непосредственно отбирает и выводит некачественный воздух из помещения. Именно он создает необходимую интенсивность потока в системе, гарантируя требуемый по санитарным нормативам воздухообмен и обеспечивая надежность и работоспособность всей вентиляции.

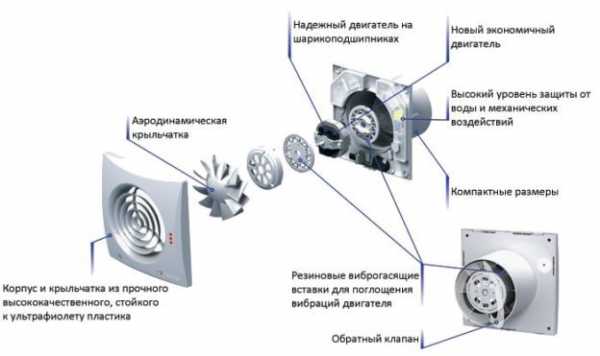

Конструкционно вентилятор вытяжной состоит из следующих узлов;

• крыльчатка или колесо рабочее, которые при вращении формируют воздушный поток;
• электродвигатель, отвечающий за движение крыльчатки;
• корпус, где установлено рабочее колесо и образуется воздушный поток;
• станина, место сбора всех узлов;

Стоит знать: в небольших осевых моделях все детали монтируются непосредственно в корпусе.

• электрооборудование, позволяющее осуществлять пуск и остановку вентилятора, а для осевых – при необходимости и наличии преобразователя частоты – изменять обороты и соответственно производительность.

Вентилятор вытяжки – основные типы

Основные разновидности вентиляторов:

• центробежные;
• тангенциальные;
• осевые;
• диагональные.

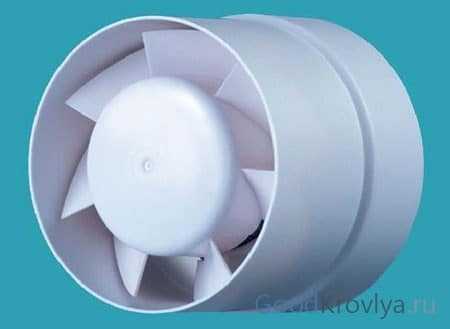

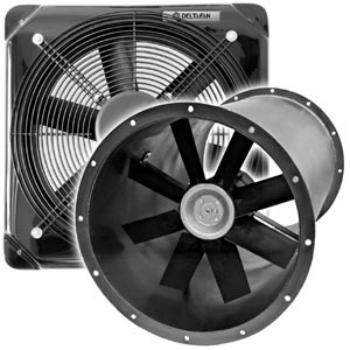

Наиболее часто вентиляторы для вытяжки выпускаются осевого типа. При этом в первую очередь используются простые, недорогие, высокоэффективные осевые модели. Они представляют собой крыльчатку на валу двигателя, помещенную в корпус. Движение вытягиваемого воздуха осуществляется по направлению оси корпуса. Изделия выпускаются как для малых, так и для больших производственных нужд, но всегда на невысокое давление.

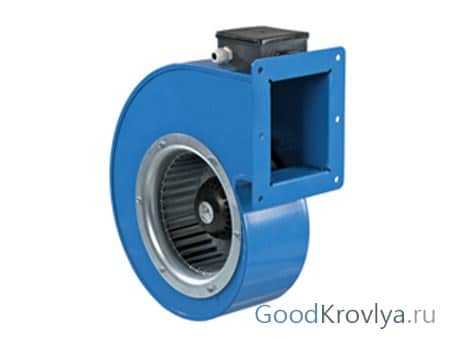

Центробежный вентилятор на вытяжку создает перпендикулярный направлению всасывания воздушный поток. В состав оборудования входит корпус типа улитки, размещенное в нем колесо с лопатками, электродвигатель привода, рама крепления для всей узлов вентилятора. Ключевое преимущество моделей – возможность получать высокое давление.

По применению различают бытовые и промышленные модели.

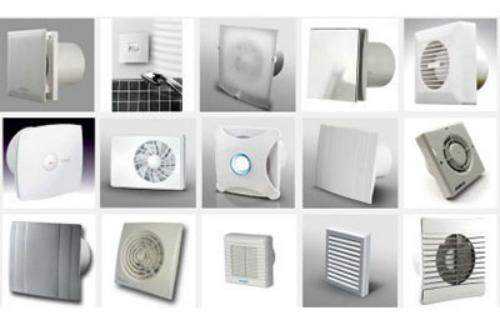

Бытовая вытяжка-вентилятор, которая обычно относится к осевому типу, проще, дешевле, не требует высоких давлений и производительности. Идеальный выбор для квартир и частных домов.

Промышленный вентилятор в вытяжку отличают повышенные показатели надежности, более высокая производительность, возможность длительной работы. Оборудование чаще относится к центробежному типу и, благодаря возможности развивать более высокое давление, позволяет осуществлять вытяжку в сложных сетях с большим сопротивлением.

Нередко вытяжные вентиляторы для помещений оснащаются обратным клапаном, пропускающим воздух исключительно в одном направлении. Такое решение необходимо при обустройстве вытяжки на улицу, чтобы исключить попадание в помещения холодного воздуха.

По месту установки вентилятор вытяжки может быть:

• настенным либо потолочным – с прямой установкой на вход шахты вентиляции;
• канальным – с монтажом внутри канала вентиляции, что позволяет экономить пространство установки, но усложняет обслуживание;

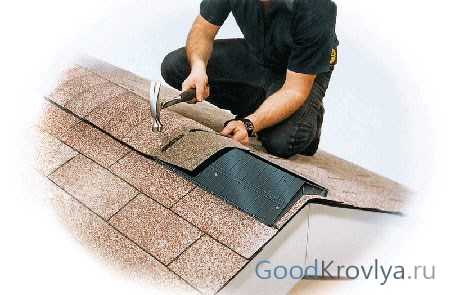

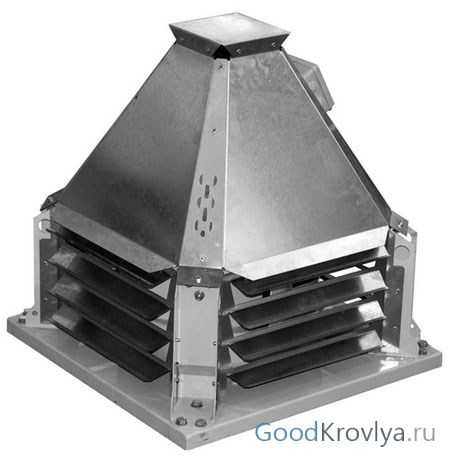

• крышным – приспособленным для установки на кровле здания.

Исходя из особенностей эксплуатации, выделяют специальные вентиляторы на вытяжку. Среди них:

• кухонные – легко выдерживают температуры до 120 или даже до 200 градусов, часто оснащаются сборниками жира и влаги, обладают повышенной надежностью;
• взрывозащищенные – модели, в которых исключена возможность искрообразования;
• вытяжка с вентилятором для ванной – имеет улучшенную защиту от влаги, выпускается под напряжение 24 В для полной безопасности пользователей;
• дымоудаления – способны работать при температурах до 400…600 градусов, особо надежны и обладают повышенной производительностью.

Вентилятор вытяжки: выбираем правильно

Обычно мощный вытяжной вентилятор необходим в помещениях с сильными источниками загрязнения воздуха, включая кухни, промышленные цеха и участки, лакокрасочные или деревообрабатывающие производства.

Выбирая мощные вентиляторы для вытяжки можно рассматривать как осевые, так и центробежные модели с высокой производительностью. Но следует учитывать, что центробежный больше подходит для сложных сетей с высоким сопротивлением.

Рассмотрим подробнее, как выбрать вытяжной вентилятор наиболее соответствующий поставленным задачам…

Главным параметром при выборе является производительность. Для каждого отдельного помещения она определяется в зависимости от его объема и кратности обмена воздуха, определяемой нормами строительства.

Для ванной кратность воздухообмена составляет 6…8 раз/час, а для туалета 6…10. Перемножая объем помещения, и соответствующее значение кратности обмена мы получаем необходимую часовую производительность.

Второй важный фактор – напор, который надо учитывать при работе с протяженными воздуховодами, сложными системами. Поэтому в промышленных условиях, выбирая мощный вентилятор для вытяжки с высоким напором, часто останавливаются на центробежных моделях.

При решении вопроса, как подобрать вентилятор для вытяжки, следует также учитывать дополнительные факторы:

• размеры вентиляционного канала, к которому будет осуществляться подключение;
• наличие трех или однофазной сети электропитания, возможности сети по подключаемой мощности;
• допустимые значения шума, которые выше у осевых моделей;
• возможность обслуживания, затрудненную у канальных модификаций;
• место установки;
• температуру, запыленность отбираемого воздуха;
• наличие агрессивных паров, повышенной влажности, требующих применения в качестве материалов вентилятора из стойких пластмасс или нержавеющей стали;
• наличие взрывоопасной мелкодисперсной пыли в критической концентрации.

Монтаж, подключение, установка

При обустройстве вентиляции возникает вопрос, как установить вытяжной вентилятор, обеспечив ему бесперебойную работу и долговечность. Перед монтажом следует изучить паспорт оборудования и в процессе установки строго соблюдать его требования. Еще

на этапе выбора вентилятора следует проверить:

• допустимую мощность подключения;
• наличие одно или трехфазного электропитания;
• соответствие вентилятора геометрии вентиляционного канала, на котором будет производиться монтаж.

При установке следует:

1. сделать отверстие под вытяжку с тщательной обработкой краев;
2. подготовить подвод электропитания;
3. обеспечить решетку или вентиляционные щели для притока воздуха.

Следующим вопросом становится подключение вытяжного вентилятора с наименьшими затратами и полным соблюдением техники безопасности. До начала установки выполняют подвод проводов, обеспечивающих требуемую мощность электропотребления.

Перед тем, как подключить вытяжной вентилятор следует обязательно обесточить помещение. Снимается задняя панель и через нее протягиваются провода. Провода закрепляются в соответствующих клеммах. Устанавливаются панели, проверяется работоспособность вентилятора.

Вентилятор для вытяжки своими руками

Иногда возникает необходимость сделать вентилятор для вытяжки своими руками с наименьшими затратами. Естественно, самодельный вентилятор подойдет только для небольших помещений. Самый простой способ предполагает использование компьютерного кулера на 12 В. Наибольший поток воздуха создаст кулер диаметром 120 мм. Для превращения его в вентилятор вытяжки понадобится:

• лист пластика;
• провода, выключатель;
• винты, саморезы;
• зарядное устройство от мобильника.

Чтобы изготовить вытяжной вентилятор своими руками также потребуются ножовка, отвертка, маркер. Прикладываем кулер к листу пластика, обводим контуры. Вырезаем отверстие для потока воздуха и отрезаем лист на достаточном для закрепления расстоянии от контура. Устанавливаем на лист кулер. Монтируем лист с кулером на вытяжном канале. Подключаем электропитание через выключатель и зарядное устройство.

ventilaciya.info

Как подобрать вентилятор для принудительной вентиляции помещения

Содержание статьи:

Принудительная вентиляция с использованием вентиляторов необходима там, где нет хорошей естественной тяги. Подобранная модель вентилятора должна соответствовать по мощности объемам помещения и его назначению. Чаще всего вентиляторы устанавливаются в глухие помещения без окон: туалеты и ванные комнаты.

Зачем нужен вытяжной вентилятор

вытяжные вентиляторы бывают очень аккуратными и удобными в эксплуатации

В большинстве многоквартирных домов по разным причинам естественная вентиляция не работает. Более всего страдают помещения с повышенной влажностью или выделением тепла и запахов: кухни и санузел. Здесь на стекла и кафель оседает конденсат, по углам появляется плесень, а неприятные запахи распространяются в жилые комнаты.

Вентилятор для вентиляции квартиры спасет положение. Он вытянет влажный отработанный воздух и создаст необходимый воздухообмен. Чтобы появление вентилятора в системе вентиляции действительно было полезным, прибор подбирается под конкретное помещение по определенным параметрам. Чересчур мощный, он вызовет сквозняки, совершенно недопустимые для ванной комнаты. А слабый вентилятор не справится со своей функцией, напрасно используя хозяйские киловатты.

Виды вентиляторов

вентиляторы для санузла со встроенным светильником

На рынке представлено несколько видов вентиляторов для вентиляции бытовых помещений различного назначения.

Конструктивно все они делятся на три вида:

• Осевой;
• Центробежный;
• Канальный.

Осевые вентиляторы – это именно тот тип, который и устанавливают в квартирах. Осевые вентиляторы для вытяжной вентиляции очень эффективно работают, легко устанавливаются, поэтому подходят для помещений любого назначения.

Центробежные вентиляторы обычно используются в крупных системах промышленных предприятий и для вентиляции тоннелей. Центробежные вентиляторы называются «улитками» за сходство корпуса с раковиной брюхоногого. Они достаточно громоздки, поэтому их установка в квартире затруднена. Но некоторые производители создают компактные бытовые модели для санузлов. Такой вид оборудования дороже предыдущего в 2,5 – 3 раза, зато и производительность вентилятора для вентиляции в несколько раз выше при одинаковой мощности.

Интенсивность работы вентилятора в вентиляционной системе зависит от размеров и формы лопастей. Центробежные вентиляторы создают высокое давление, снижают потери при движении воздуха по извилистым сетям и даже при подъемах.

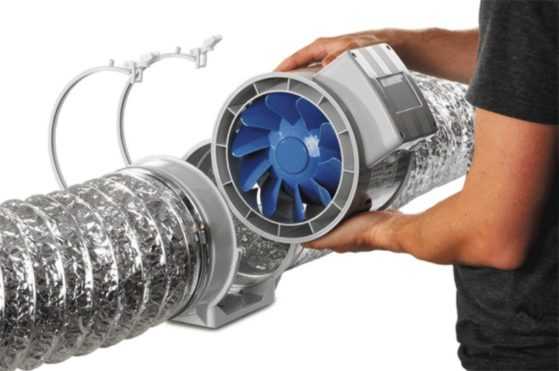

Канальные вентиляторы для принудительной вентиляции устанавливаются прямо в воздуховод. Существуют модели для круглых и прямоугольных сечений. Кроме основной функции, канальные вентиляторы оснащаются датчиками влажности и отключения. Такие приборы запускаются при достижении заданного уровня влажности в помещении и останавливаются автоматически. Канальные вытяжные вентиляторы часто прячут во влагозащищенный кожух. Поэтому их можно устанавливать в саунах, крытых бассейнах, зимних садах и других влажных местах.

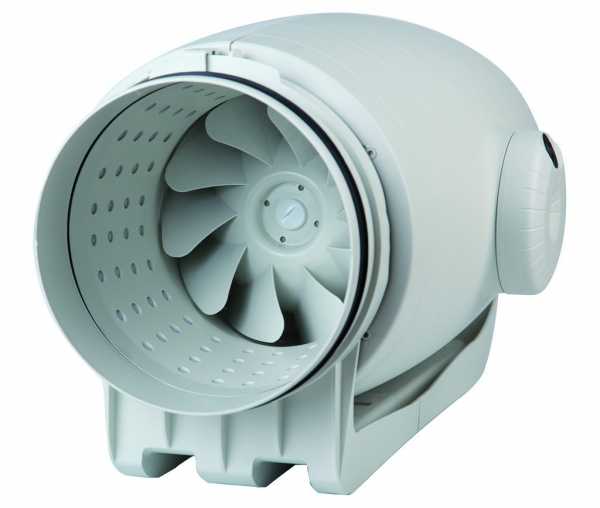

канальный вентилятор Silent

По месту установки бытовые вентиляторы различают:

• для ванной комнаты;
• кухонные;
• для санузлов;
• оконные;
• потолочные;
• высокотемпературные.

Бытовые вентиляторы с обратным клапаном созданы специально для вентиляции кухонь и санузлов многоквартирных домов. Клапан не позволяет отработанному воздуху вернуться из вытяжного канала в квартиру. Безответственные жильцы домов самостоятельно врезают вентиляторы для вентиляции ванной или кухни в центральный вытяжной канал, вызывая его разгерметизацию. Отработанный воздух из кухни или туалета распространяется по соседским квартирам. Поэтому на кухне и в ванной желательно устанавливать вентилятор с обратным клапаном.

Бытовые вентиляторы с вентиляционными решетками имеют мощность не выше 3 тыс. кубометров воздуха в час и встраиваются в каналы не более 400 мм диаметром.

В жилых домах обычно используют настенные вентиляторы, так как выходы из вентиляционных каналов располагаются в стенах.

бесшумный вентилятор

Бесшумные вентиляторы нельзя назвать отдельной категорией, но именно по этому показателю часто подбирается техника для дома. Бесшумный вентилятор для вентиляции помещений идеально подходит для небольших квартир. Тихая работа обеспечивается специальной формой лопастей и более медленным их движением. Чаще всего для бытовой вытяжной вентиляции приобретают бесшумные осевые вентиляторы.

Высокотемпературные вентиляторы устанавливаются в саунах, парных, каминных комнатах для устранения пара и дыма из помещения. Оборудование такого класса выдерживает температуру 70 – 180 градусов Цельсия. Приобретая вентилятор для принудительной вентиляции сауны, желательно подбирать модель с дополнительной защитой от попадания влаги на электрические части (защита класса IP).

Кроме перечисленных выше, существуют еще коррозийностойкие, искрозащищенные, для дымоудаления, пылевые и струйные вентиляторы для вентиляции тоннелей. Это мощные и габаритные аппараты, используемые в промышленных системах. Мы же подробно останавливаемся только на бытовых моделях.

Критерии выбора вентилятора для принудительной вентиляции

Производительность – это основной показатель, на который обращают внимание, подбирая вентилятор для вентиляции квартиры. Производительность вентилятора рассчитывается по следующей формуле:

П = Кв * О,

где Кв – это кратность обмена для данного помещения, О – объем помещения.

Кратность обмена воздуха зависит от назначения помещения, это постоянный показатель, который указывается в СНиП.

К полученной цифре прибавляется еще 10 – 15% погрешности.

вентилятор – основной элемент вытяжной вентиляции

Уровень шума очень важен при подборе вентилятора для вентиляции помещений небольшой квартиры. Во время работы вентилятор любого типа вырабатывает два вида шума: аэродинамический и механический. Механический шум появляется при вибрации корпуса, трении лопастей или дребезжании плохо закрепленных частей. Аэродинамический шум возникает при движении воздуха по воздуховодам и между лопатками вентилятора. Уровень шума вентилятора, работающего в жилом помещении, не должен быть более 25 децибел. Для кухни приобретают приборы, воспроизводящие до 35 децибел. Вентиляторы для вентиляции ванной и туалета могут работать чуть громче, ведь включаются они на короткий промежуток времени. Шумовые характеристики указываются в документации к прибору.

Чтобы уменьшить шум, устанавливаются изолирующий короб и шумоглушитель. Но такой вариант используется в промышленных системах вентиляторов для вентиляции тоннелей.

Степень влагозащищенности – важный момент при выборе вентилятора для ванной комнаты, сауны и вентиляции других помещений со сложными климатическими условиями. Любой вентилятор работает от электрической тяги, поэтому необходимо предохранить контакты от проникновения влаги и пара. В противном случае грозит замыкание электроцепи и даже пожар. Вентиляторы, работающие от 24 В менее опасны.

жаростойкий вентилятор для сауны

Степень жаростойкости – учитывается при покупке вентилятора для вентиляции помещений с каминами, парных и бань. Корпус вентилятора должен выдерживать высокие температуры, поэтому изготавливается из металла.

Удобство эксплуатации не последний параметр при выборе вентилятора с вентиляционной решеткой. Можно приобрести электровентилятор для вентиляции любого помещения, который будет включаться вместе со светом. Такой способ приводит к излишним тратам. Так, после купания в ванной комнате всегда очень влажно. Чтобы выгнать сырой воздух, придется оставить включенным и свет, и вентилятор.

Более практичны для квартирных систем вентиляции вентиляторы, снабженные датчиками влажности или таймерами. Датчик запускает двигатель независимо от освещения и присутствия в помещении людей, а таймер отключает его через заданный промежуток времени.

Соотношение цены и качества. Мощный и тихий вентилятор для системы вентиляции квартиры может сломаться, не проработав и года. Поэтому обратите внимание на изделия крупных и известных производителей. Они снабжаются сертификатами качества, гарантией, специальными маркировками, определяющими защиту изделия. Минимальный класс защиты IP 34.

Не следует полагаться только на размеры вентилятора. В маленьком корпусе может скрываться очень мощный прибор. И даже цена не всегда говорит о высоком качестве. Добротный аппарат отечественного производства проработает не меньше 5 лет.

Выбор вытяжного вентилятора в зависимости от назначения

компактный центробежный вентилятор

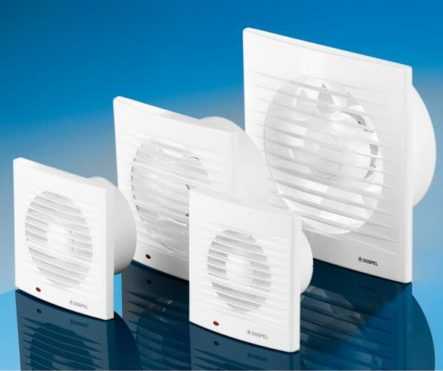

Для ванной комнаты и туалета отлично подойдут бытовые накладные настенные вентиляторы. Они справляются с небольшими площадями, при этом экономя электроэнергию. Такой прибор очень просто устанавливается. Часть его корпуса вставляется в вентканал, другая выступает и прикрывается вентиляционной решеткой.

Повысит эффективность встроенный гидродатчик. Он включит двигатель тогда, когда влажность в помещении повысится и самостоятельно выключит его. Желательно, чтобы вентилятор для ванной обладал повышенной влагозащитой. Производительность вентилятора для вентиляции ванной – 60 – 350 кубометров в час в зависимости от размера помещения.

Оконные вентиляторы устанавливаются в форточку или в отверстие в стене. Такие вентиляторы чаще устанавливаются в магазинах, парикмахерских, на складах, в кафе.

Для установки оконного вентилятора необходимо проделывать в стекле отверстие, поэтому монтаж их в установленные пластиковые окна проблематичен. При желании можно встроить вентилятор в стеклопакет еще на этапе его сборки.

В инструкции к вентилятору указана предельно допустимая толщина стекла. Существуют приточные и вытяжные оконные вентиляторы, с круглым или квадратным профилем. Круглые часто оборудуются обратным клапаном, он предупреждает проникновение в комнату уличной пыли.

Большинство моделей относятся к категории бесшумных, вне зависимости от мощности лучшие модели издают не больше 46 децибел. Производительность оконных вентиляторов для вентиляции помещений достигает 1 тысячи кубометров в час.

Есть модели с дистанционным управлением. Оконные вентиляторы экономичны и незаметны в интерьере.

Кухонные вентиляторы устанавливаются прямо в вытяжной зонт. Подбирая вентилятор для вентиляции кухни, необходимо уточнить степень жаропрочности. Чтобы предохранить лопасти вентилятора от жира и копоти, со стороны помещения устанавливается защитная сетка. Для сбора жира и грязи предусматривается емкость. Осевой вентилятор для вентиляции кухни должен быть разборным, это упростит его чистку. Большинство моделей имеют несколько уровней мощности.

Посмотрев видеоролик, вы сможете правильно установить купленный вентилятор:

strojdvor.ru

Вентиляторы для вентиляции: выбор и требования

Находясь на свежем воздухе человек, задается вопросом, почему на улице намного легче дышать, чем в квартире? Все просто: природный воздух содержит достаточное количество кислорода, в нем естественное содержание ионов, определенный уровень влажности, присущий региону. Почему же в помещениях наших квартир и частных домов воздух «оставляет желать лучшего»? К ним примешиваются попадающие в воздух продукты жизнедеятельности всех живых организмов в замкнутом пространстве. Человек же должен привести микроклимат в соответствие действующим санитарным нормам.

Вентиляция жилых помещений

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

• Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
• Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Особенности центробежных вентиляторов

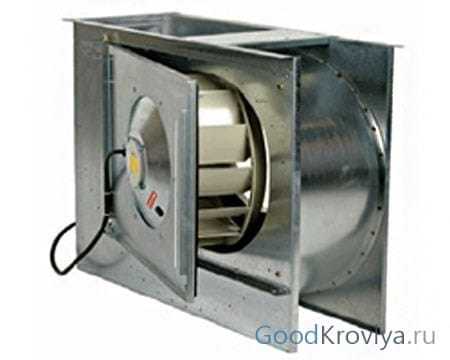

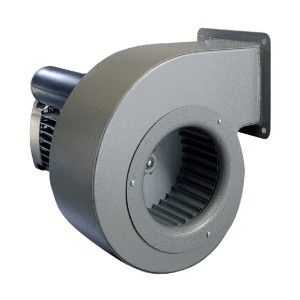

Центробежный вентилятор

Агрегаты, которые применяют для улучшения работы вентиляционной системы или участвующие в процессе воздухообмена делятся на центробежные и осевые. Центробежные вентиляторы для вентиляции помещений используются в бытовых, промышленных, офисных и других зданиях. Форма их корпуса представляет собой улитку, но, несмотря на такую особенность конструкция достаточно простая. У корпуса имеется два отверстия: одно воздух всасывает, другое – выпускает.  Кроме того, есть двигатель и лопасти. Механизм действия вентилятора таков: при включении двигатель начинает вращать лопасти, которые всасывают воздух и направляют его непосредственно в корпус под действием центробежной силы. Далее, воздух направляется в воздуховод и, через систему фильтров, удаляется в атмосферу.

Центробежные вентиляторы подразделяются:

• По создаваемому давлению (низкого – до 1 кПа, среднего – 1-3 кПа, высокого – 3-12 кПа).
• По назначению (общего, специального).
• По направлению всасывания (одностороннего, двустороннего).
• По числу ступеней (одноступенчатые, многоступенчатые).

В основном, центробежные агрегаты применяют для вентиляции промышленных цехов или помещений, где необходимы вытяжки большой производительности – офисные и торговые центры, общественные, учебные учреждения. В быту их используют в частных коттеджах для поддержания требуемого микроклимата в ванной, туалете, кухне, бассейне.

Важно! Так как, в основном корпус вентилятора выполняется из металла, то использование его во влажных помещениях ограничено. Потому, при приобретении устройства перед установкой, необходимо выяснить подвергается ли корпус или составляющие его части коррозии.

Применение осевых (аксиальных)вентиляторов

Данные устройства отличаются от центробежных не только принципом действия, но и производительностью, размерами. Они более компактны, неприхотливы к месту установки (подходят для влажных помещений), не требуют устройства специального места для монтажа. Также, большинство моделей элементарны в установке, не требующей специальных навыков.

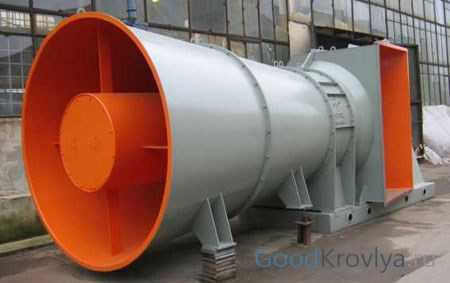

Осевой вентилятор

Устройство представляет собой двигатель, во время работы которого вращается ось, с насаженным на ней винтом и крыльчаткой. Этот узел расположен в корпусе, имеющем круглое сечение. Во время работы воздух создает завихрения, продвигаясь вдоль оси. Крыльчатка выполнена из достаточно легкого материала, благодаря чему не создается большого сопротивления при ее вращении.

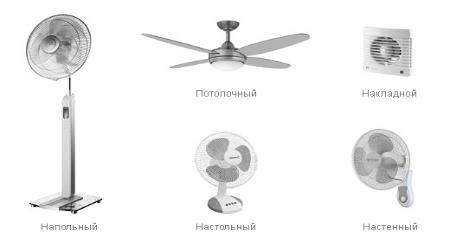

Аксиальные вентиляторы делятся на потолочные, настенные, оконные, канальные. Применяются для улучшения качества вентиляции, когда естественной вытяжки не достаточно. Они обладают такими преимуществами:

• Компактные размеры.
• Невысокий уровень шума.
• Простота установки.
• Имеется защита двигателя от влаги.
• Настенные модели без труда монтируются в вентиляционный канал.
• Многие модели снабжены обратным клапаном (в неработающем состоянии устройства – они перекрывают поступление воздуха извне).
• Небольшой расход электроэнергии.

Выбор вентилятора

Осевые потолочные, настенные и канальные вентиляторы, в состоянии очистить от неприятных запахов и влажности санитарные комнаты любых размеров. Перед тем, как подобрать вентилятор для вентиляции ванной нужно знать параметры, по которым их необходимо выбирать. Так, рассмотрим на примере популярных моделей, отвечающих всем санитарно-гигиеническим требованиям.

Модель вентилятора для большого вентканала

Например, вентиляторы накладные настенно/потолочные Vents 100 Квайт. Устанавливаются непосредственно в вентиляционный канал – диаметр приборов 100 и 125 мм. Есть возможность монтажа в гибкий воздуховод с помощью хомута. Некоторые модели крепятся шурупами, у других отсутствует крепление. Корпус выполнен из высокопрочного, водонепроницаемого пластика. Лопасти – аэродинамические. Все составляющие, подвергающиеся вибрации во время работы, выполнены из резины, что позволило снизить уровень шума. Двигатель – на шарикоподшипниках. Имеется таймер – от 2 до 30 минут. Производительность – 100 куб.м/ч. Такими же параметрами обладают осевые вентиляторы, которые можно монтировать, как в стену, так и на потолок, MEROX W 100 BN и Electrolux E AF-100.

Для монтажа в воздуховод применяются осевые канальные вентиляторы. Для наглядного примера рассмотрим вентилятор вентиляции для частного дома или квартиры Soler&Palan TD-Silent. Он обладает пониженным уровнем шума. Для облегчения установки и обслуживания, устройство снабжено монтажными кронштейнами. Кроме того, наличие таких приспособлений позволяет монтировать его не только на горизонтальную поверхность, но и на стену. Быстроразъемные хомуты имеют резиновые уплотнители. Клемная коробка вращается на 360°. Подобные параметры и у канального вентилятора Vents ТТ 100.

Основным параметром выбора вентилятора является его производительность. Требуемый показатель легко рассчитать, зная площадь, высоту потолка и кратность воздухообмена помещения. Перемножив эти значения – получится требуемая мощность вентилятора.

ventkam.ru

Вентиляторы для вытяжки — разновидности и особенности выбора

Вентиляторы для вытяжки функционируют особенно эффективно, если правильно подобрать тип и модель устройства, учитывая назначение помещения, его высоту и площадь, а также количество регулярно находящихся в нем человек. Важность такого узла обуславливается отсутствием источника доступа свежего воздуха, так как в ванной и туалете, где чаще всего требуется установка принудительной вытяжной вентиляции отсутствуют окна.

Необходимость и назначение вытяжных вентиляторов

Повышенный уровень влажности, малые размеры помещения, которое не предусматривает наличие окна, а щель под дверью нередко попросту отсутствует, а также неэффективная вентиляционная система – всё это приводит к тому, что на стенах и всех прочих поверхностях выпадает конденсат.

В таких случаях вентиляторы для вытяжки являются спасением. Они позволяют удалять из помещения отработанный воздух, обеспечивая при этом достаточную для создания комфортного климата кратность воздухообмена.

Но высокая эффективность такого устройства обеспечивается соответствием его характеристик тому помещению, в котором планируется установка. При этом не стоит забывать, что высокая производительность вытяжного узла станет причиной разряжения воздуха и появлению сквозняков, так как будет регулярно происходить усиленный отток воздушных потоков. Что особенно нежелательно, когда планируется установить вентилятор для вытяжки в ванной, так как сквозняки в этом помещении опасны для здоровья. Не менее бесполезным устройством является и несоответствующий площади комнаты прибор, так как его установка практически ничего не изменит, и воздух всё с тем же трудом будет удаляться за пределы комнаты.

Разновидности вытяжных вентиляторов

Ввиду различной конфигурации помещений специального назначения, где требуется установка оборудования для принудительного оттока воздуха, а это кухни и санузлы, сегодня потребителю предлагается широкий выбор вытяжной техники. Среди них выделяют:

1. Канальный вентилятор для вытяжки. Монтаж такой техники производится непосредственно в воздуховоде. Благодаря вариациям исполнений такие устройства можно установить в вентиляционный канал круглого или прямоугольного сечения. По конструкции их подразделяют на два типа: осевые и центробежные. Дополнительно в канальных устройствах может быть предусмотрена функция контроля уровня влажности, а наличие датчика отключения позволит экономить ресурсы техники. Ко всему прочему вентиляторы канального типа нередко оснащены влагозащищённым корпусом, что позволит без малейшей опасности для оборудования эксплуатировать его в помещениях с повышенным уровнем влажности.
2. Бесшумный вентилятор для вытяжки говорит сам за себя, когда речь идёт о преимуществах. Такая техника работает максимально бесшумно, что позволяет забыть о том, что в доме действует принудительная вытяжная вентиляция. Даже с учётом того, что многие модели оборудованы специальными датчиками отключения, это ещё не является гарантией тихого хода устройства. Решая вопрос, как подобрать вентилятор для вытяжки с целью его установки в помещении небольших размеров, например, в однокомнатной квартире, где хорошая слышимость, следует обратить внимание на тихоходные вентиляторы.
3. Бытовые вентиляторы для вытяжки созданы с целью предотвратить возврат отработанного воздуха обратно в помещение, что важно для кухни и санузла. Сегодня нередко соседи в многоквартирных домах самовольно врезаются в центральную магистраль для установки вентиляционного оборудования, что способствует разгерметизации шахты. А это в свою очередь способствует тому, что отработанный воздух с примесями загрязнений и запахов проникает в другие квартиры. Поэтому рекомендуется к установке вытяжка с вентилятором в ванную, особенно если она совмещена с туалетом, а также в кухню. Обратный клапан в таких устройствах открыт, когда вентилятор включается, и закрывается, когда срабатывает автоотключение.

4. Центробежные вентиляторы для вытяжки. Чаще всего применяются в промышленности, благодаря особой конструкции не всегда получается установить их у себя дома. Корпус такого устройства выполнен в виде спирали, чем очень схож с улиткой. От того, какой конфигурации лопасти, а также от их размеров зависит скорость работы, а, соответственно, и производительность техники.
5. Осевые вентиляторы для вытяжки являются наиболее распространённым типом изделия. Это обусловлено рядом факторов, совокупность которых сделала данное устройство максимально эффективным. При этом его достаточно просто монтировать, управление также не вызывает трудностей, а высокая производительность позволяет обслуживать помещения различного назначения. Например, вентилятор для кухонной вытяжки должен обеспечить кратность воздухообмена, равную 10. Если речь идёт о санузле, то в этом случае будет достаточным обеспечить кратность воздухообмена до 7.

Особенности выбора

Вентилятор для вытяжки в кухне может являться частью оборудования, которое приобретается с целью усилить вытяжную вентиляцию. Однако в отдельных случаях может понадобиться замена устройства. Вентиляторы устанавливаются в непосредственной близости к вентиляционному каналу, с этой целью их монтаж производится в зависимости от разновидности устройства: на входе или непосредственно внутри воздуховода. Электрические вентиляторы для вытяжки в ванной комнате должны иметь влагозащищённый корпус, дополнительно к тому значение напряжения двигателя не должно превышать 36 В.

Соблюдение ограничений при выборе вытяжного устройства позволит обеспечить достаточный уровень безопасности с учётом повышенного уровня влажности. Следующим важным параметром является производительность. Размышляя, как рассчитать вентилятор для вытяжки, следует умножить значение номинальной кратности воздухообмена, которая по нормам СНиП составляет 7 для санузла, на объем помещения, где планируется установка вентилятора. В результате получится расчётное значение его производительности.

Но следует иметь в виду, что расчёт вентилятора для вытяжки представляет собой действительное значение, а при выборе техники следует прибавить к нему некоторый запас на случай изменения конфигурации помещения, условий проживания, а также количества человек, регулярно пребывающих в нём.

Так, если требуемый воздухообмен составляет порядка 70 куб. м/час, то в среднем большая часть моделей устройств рассчитана на значение 100 куб. м/час. Выполнив расчёт мощности вентилятора для вытяжки, следует сравнить результат с нормами СНиП, а затем выбрать большее значение.

Далее, учитывается шумовой эффект техники, производимый во время её эксплуатации. Наиболее востребованными являются малошумные вентиляторы для вытяжки, что позволяет оборудованию работать незаметно для окружающих без потерь производительности. Например, достаточным значением, подпадающим под определение «тихого хода», является 35 дБА. Чтобы иметь представление о том, насколько тихо будет работать устройство, следует знать, что шёпот человека соответствует 30 дБА.

Как самостоятельно установить вентилятор

При желании можно установить вентилятор для вытяжки своими руками. Это позволит сэкономить средства и обеспечит требуемый уровень воздухообмена в помещении. Особенно эффективна такая идея в случае, если необходимо лишь немного повысить производительность вентиляционной системы, прибегнув к оборудованию скромных характеристик. Учитывая, что практически любой вентилятор подразумевает круглое крепление, а вентиляционная шахта имеет прямоугольное сечение, то понадобится переходник, благо выбор таких элементов сегодня весьма велик.

Вентилятор монтируется на входе воздуховода. Предварительно важно продумать схему соединения проводов. Наиболее безопасным вариантом является питание от ближайшего источника света. Затем необходимо посредством переходника закрепить вентилятор в вентиляционном отверстии. Делается это с помощью дюбелей, но не менее эффективен полимерный клей для этой цели. Провод укладывается в короб, который также крепится к стене полимерным клеем.

Желательно предварительно продумать траекторию расположения проводки. Соединение проводов следует доверить человеку, который знаком с электричеством не понаслышке.

oventilyatsii.ru

Вентиляторы для вентиляции

Система вентиляции устанавливается в различные помещения. Зачастую она представлена созданными туннелями, по которым проводится подача воздуха снаружи внутрь помещения. Протяженность подобных тоннелей может быть существенной, что значительно снижает эффективность всей системы. При этом протяженность может зависеть от различных факторов: особенностей сооружения, количества комнат, площадь помещения и так далее.

Вентиляторы для вентиляции

Для того чтобы система выполняла свое предназначение проводится установка вентилятора, который проводит нагнетание воздуха в систему. Подобрать правильно вентилятор можно только с учетом объема помещений и его назначения. Зачастую сами вентиляторы устанавливают в глухие помещения, которые не имеют окон, к примеру, ванные комнаты или туалеты. Этот момент достаточно важные, так как без потока свежего воздуха в подобные помещения есть вероятность насыщения кислорода углекислым газом, что приведет к серьезным последствиям.

Предназначение вентилятора

По различным причинам естественная вентиляция в многоквартирном или частном доме имеет малую эффективность. В большей степени страдают помещения, в которых повышена влажность или температура, нет окон, выходящих на улицу. Постоянно высокая влажность является причиной возникновения различных проблем, которые связаны не только с условиями проживания. К основным моментам можно отнести:

• Рассматриваемый механизм проводит нагнетание воздуха. Другие элементы системы, если они есть, предназначены только для перенаправления потока.
• Вентилятор устанавливается для обеспечения наиболее комфортных условий проживания. Примером можно назвать случая в ванной комнате, когда от горячей воды повышается влажность и температура. Некоторые люди не могут переносить подобные условия. Поэтому включается вентилятор для подачи воздуха.
• Повышенная влажность и температура неблагоприятно влияют также и на отделочный материал. Примером можно назвать кафель в кухне или ванной, на котором будет образовываться грибок и плесень.

Вентиляторы для вентиляции

Вентилятор для квартиры может спасти положение. Правильно созданная система вентиляции предусматривает не только подачу воздуха, но и его вытягивание. Для этого могут использоваться одинаковые вентиляторы. Только при правильном подборе рассматриваемого прибора можно рассчитывать, что система вентиляции будет справляться с поставленными задачами. Именно поэтому следует обратить внимание на их классификацию, достоинства и недостатки, стоимость и другие характеристики.

Классификация вентиляторов

Как ранее было отмечено, существует несколько вариантов исполнения вентиляторов, каждый обладает своими особыми качествами. На рынке можно встретить довольно много моделей для бытовых помещений. Конструктивно можно разделить их на следующие категории:

1. Осевые.
2. Канальные.
3. Центробежные.

Классификация вентиляторов

В данном случае классификация проходит по конструктивным особенностям. При этом ее можно назвать основной, так как только особенности конструкции определяют эксплуатационные качества. Также можно провести классификацию рассматриваемого прибора по месту установки:

Сами производители проводят классификацию по указанным параметрам, однако не всегда они существенно отличаются друг от друга. Поэтому выбирать следует на основании определенных требований, которые рассмотрим в этой стать далее.

Какие бывают?

Для начала рассмотрим осевые вентиляторы, так как они получили самое широкое распространение. Особенности конструкции определяют то, что ее устанавливают во всех жилых помещениях. К достоинствам можно отнести:

1. Легко устанавливаются.
2. Имеют невысокую стоимость.
3. Подходят для помещений практически любого предназначения.
4. Просты в обслуживании.
5. Компакты.
6. Могут работать в различных системах подачи воздуха.

К особенностям конструкции можно отнести следующее:

1. В центре расположена ось, на которой устанавливается элемент с лопастями.
2. С обеих сторон установлена защита.
3. На оси есть небольшой моторчик, к которому подается небольшое напряжение.

Конструкция известна на протяжении последних нескольких лет, встречается довольно часто. Центробежные варианты исполнения не столь популярны, как предыдущий, но все же также встречаются довольно часто. Область применения – крупные системы подачи воздуха в промышленных помещениях. Особенностью конструкции можно назвать то, что ее корпус несколько напоминает улитку. К преимуществам можно отнести:

• Высокая производительность без повышения мощности.
• Потребляют меньшее количество энергии при высокой эффективности.
• Позволяют создавать давление в системе, которое способно обеспечить движение воздушных масс по извилистым траекториям без потерь.

Однако есть и несколько недостатков, которые определяют отсутствие возможности использования приспособления в быту:

• Большие размеры.
• Стоимость в 3 раза выше, чем у осевых.
• Сложность конструкции определяет ее меньшую надежность.

Некоторые производители проводят создание центробежных моделей, которые могут использоваться в быту. Как правило, подобные модели являются частью разветвленной системы подачи воздуха, так как в противном случае приобретение центробежного варианта исполнения – напрасная трата средств.

Какие бывают вентиляторы

Канальные модели при создании большой системы вентиляции устанавливаются непосредственно в воздуховод. Они предназначены для тоннельных систем большой протяженности, где нужно поддерживать давление воздуха на нескольких участках. Многие модели оснащаются датчиками, которые определю влажность и давления воздушного потока. При необходимости проходит автоматическое отключение в случае, когда необходимая влажность уже была достигнута. К несомненным достоинствам можно назвать:

1. Возможность проведения скрытой установки.
2. Большая эффективность при малых энергозатратах.
3. Автоматическая работа на основании измеренных показателей воздуха.

Как правило, подобные системы устанавливают в бассейнах и саунах. Однако есть и несущественные недостатки:

1. Высокая стоимость.
2. Конструкция имеет довольно большие размеры.
3. Сложно обслуживать самостоятельно.

Первый тип вентилятора – идеальный выбор для установки дома. Два других подходят для различных ситуаций, когда эффективности и функциональности осевого вентилятора становится недостаточно.

Некоторые бытовые вентиляторы имеют обратный клапан. Подобный вариант исполнения создается специально для кухни или санузлов. Установленный клапан не позволяет воздуху, который попал в шахту, вернуться обратно. Частой ситуацией можно назвать случай, когда жильцы многоквартирного дома проводят вырезание отверстий в общую систему вентиляции самостоятельно. Это приводит к разгерметизации системы, а также попаданию вытянутого воздуха в квартиры соседей. Поэтому рекомендуется проводить установку модели с обратным клапаном, так как она имеет высокую эффективность.

Как правило, мощность бытового вентилятора составляет около 3 000 кубометров воздуха в час. При этом он имеет вертикальную установку, диаметр отверстия составляет 400 миллиметров.

Отдельной группой можно назвать бесшумные модели, которые пользуются наибольшей популярностью. Подвижный элемент конструкции проводит завихрение воздушного потока, вследствие чего появляется шум. Бесшумный вариант исполнения идеально подходит для небольших квартир. Обеспечить отсутствие шума можно путем использования лопастей особой формы, а также при ограничении скорости вращения. Однако это несколько уменьшает мощность установки. Поэтому бесшумная модель в большей степени подходят для бытового применения, для промышленного подходят обычные варианты исполнения.

Высокотемпературный вариант исполнения применяется в саунах, каминных, парных и других помещениях. Подобные помещения можно охарактеризовать высокой температурой воздушных масс. Как правило, при создании оборудования из этой категории учитывается возможность повышения температуры окружающей среды до 70-180 градусов Цельсия. Еще важным моментом можно назвать то, что конструкция работает на электричестве, а значит должна иметь защиту от воздействия влаги соответствующего класса IP.

Кроме вышеприведенных вариантов исполнения следует отметить также те, которые имеют специальную защиту от коррозии, возникновения искр, для удаления дымы, струйные и многие другие. Многие используются в промышленных системах, но в этом случае рассмотрим выбор модели для бытового применения.

Как провести выбор?

Для того чтобы подобрать наиболее подходящую модель следует рассмотреть основные моменты, характеризующие рассматриваемую конструкцию. К важным характеристикам можно отнести:

• Производительность. Одним из основных показателей можно назвать производительность. Она рассчитывается по формуле произведения показателя кратности обмена для рассматриваемого помещения и объема самого помещения. Кратность обмена воздуха зависит от назначения помещения, указывается в специальном каталоге СНиП. При этом еще полученный результат умножается на 10-15%, что связано с погрешностью расчетов.
• Следующим критерием выбора можно назвать уровень шума. Он важен в случае оборудования помещений небольшой площади. Во время работы вентилятора создается два вида шума: механический и аэродинамический. Механические является результатом вибрации корпуса и других закрепленных элементов конструкции, а аэродинамический – результат движения воздуха в системе. Согласно принятым нормам шум вентиляции в жилом помещении не должен превышать 25 децибелов, для кухни подойдет модель с уровнем шума 35 децибел. При выборе модели для ванной или санузла можно обращать внимание на модели, которые имеют более высокий уровень шума, так как они включаются на короткий промежуток времени. Показатель шума указывается в документации. Для того чтобы снизить уровень шума часто устанавливается специальный элемент подавления шума, который получил широкое применение в промышленном помещении.
• Степень защиты от повышенной влажности – важный момент, так как конструкция зачастую устанавливается в помещении с повышенной влажностью. Примером можно назвать оборудование сауны или другого помещения со сложными климатическими условиями. Вентиляторы работают от электричества. Поэтому следует проводить защиту от влажности, так как в случае замыкания есть вероятность возникновения пожара. Есть модели, рабочее напряжение которых составляет 24 В. Они менее опасны, даже при замыкании вероятность возникновения огня очень мала.

Как провести выбор вентилятора

• Степень жаростойкости – следующий критерий выбора. Также при обустройстве помещений, в которых микроклимат имеет постоянно высокую температуру, следует использовать конструкции, которые имеют особую защиту от внешнего воздействия. Примером можно назвать случай установки вентилятора в сауне. Высокая температура может привести к деформации важных элементов конструкции. Зачастую жаростойкие варианты исполнения изготавливают при использовании металла.
• Удобство эксплуатации определяется многими параметрами. Примером можно назвать модель, которая может включаться вместе со светом в помещении. Она позволяет значительно снизить затраты на электроэнергию. В других случаях наиболее подходит модель с установленным таймером. К примеру, после купания в ванной свет выключается, но вентилятор продолжает работать для снижения влажности в помещении. Более практичными, но при этом дорогими можно назвать варианты исполнения, которые имеют датчик влажности. При наличии подобного датчика запуск вентилятора проводится при повышении влажности до установленного значения.
• Соотношение цены и качества – последний критерий выбора. Это связано с тем, что тихий и мощный вентилятор может не прослужить более года, но при этом иметь высокую стоимость. Именно этот момент определяет то, что следует обращать внимание при покупке только на продукцию известных производителей. Их продукция имеет гарантию качества, снабжается сертификатами качества, имеет специальную маркировку, которая определяет конструктивные особенности и основные эксплуатационные характеристики. При этом класс защиты не менее IP 34.

Другими существенными моментами при выборе можно назвать габаритные размеры. Не стоит забывать о том, что размер корпуса не определяет мощность и другие эксплуатационные характеристики. Однако в некоторых случаях габаритные размеры являются наиболее важным критерием выбора, так как они определяют возможность установки. Цена является не определяющим фактором, так как она не указывает на качество и другие моменты. Однако стоит помнить о том, что хорошая вещь не будет стоить мало.

79w.ru

разновидности и основные характеристики оборудования

Любая квартира, частный дом, офис или другое помещение нуждается в грамотно спроектированной вентиляционной системе. Правильно установленная вентиляция поможет создать комфортные условия для работы, сохранить здоровье и даже продлить срок службы строительных материалов, использованных для отделки помещения. Грамотно установленная система вентиляции позволяет своевременно утилизировать отработанный воздух, как бы “вытягивая” его из помещения. Для этих целей применяют вытяжной вентилятор, название которого полностью соответствует его предназначению. Он имеет несколько разновидностей, что позволяет максимально эффективно использовать его в различных помещениях.

Больше всего в качественном воздухообмене нуждаются ванная и кухня. Вообще, любой санузел необходимо хорошо проветривать. А что, если это маленькое помещение в многоквартирном доме и поблизости нет окон? Как обеспечить свежесть и необходимый уровень влажности? Именно для этого и предусмотрены вентиляционные шахты. Но чтобы выбрать подходящий вентилятор, а затем правильно его установить, необходимо иметь знания и соответствующие навыки. Для монтажа в кухне и санузле лучше всего приобрести вытяжной вентилятор с обратным клапаном, который обеспечит качественный воздухообмен и предотвратит утечку газов, дыма и посторонних запахов к соседям. Его преимущество в предотвращении проникновения воздуха, пыли и насекомых извне, когда электропитание выключено. Для кухни существуют также специальные вытяжные системы, которые устанавливаются непосредственно над поверхностью плиты.

Система вентиляции дома

Все вентиляторы работают по одной схеме: они удаляют из помещений загрязненный воздух и пополняют запас чистого. Если вентиляция планируется вестись через крышу, то лучше использовать крышные вытяжные вентиляторы. Но тут важно учесть то, что они справляются не со всеми видами отходов производства. Например, если будет использоваться какая-либо липкая пыль, как от цемента, – с такой прибор не справится. С другой стороны – это очень компактное оборудование, позволяющее сэкономить ценную площадь и не требующее наличия длинных воздуховодов. Надежность, простота обслуживания и долговечность – его главные преимущества.

Приточно-вытяжной вентилятор с обратным клапаном – лучший выбор для санузла

Другой вид вытяжного оборудования – гораздо более мощный и способен выдерживать высокие температуры. Особенность его работы заключается в распределении удаленного воздуха в разные стороны. Чаще всего для этого используется крышный вентилятор дымоудаления. Обычно его устанавливают в помещениях, где есть опасность появления пожара. Он быстро удаляет дым и другие вещества, появляющиеся во время пожара. Его также применяют в домах для устранения дыма в результате работы газовых котлов и печек. Монтировать такой вентилятор нужно в системы центральной вытяжки или в вентиляцию противопожарной безопасности. При этом система может не работать постоянно, а включаться только в случае необходимости. Выбирая вентилятор, нужно обращать внимание на его характеристики. От мощности зависит скорость, с которой будет происходить очищение воздуха. Выбирая методы крепления, нужно учесть тип крыши и ее угол наклона. Существует несколько типов подобного оборудования:

• те, которые используют для общего назначения;
• те, в которых используются материалы с повышенной защитой от коррозии;
• другие с пониженной взрывоопасностью;
• или для удаления дыма во время возникновения пожара.

Крышные вентиляторы дымоудаления способны работать при экстремальных температурах

Владельцам частных особняков совершенно не помешает установить вентилируемый конек для мягкой кровли – незаменимый атрибут современного дома. Многие недооценивают важное значение подкровельной вентиляции, считая установку такого конька бессмысленной. Однако эта несложная процедура позволяет создать правильный микроклимат, избежать скопления влаги и способствует качественной вентиляции комнат. Использование вентилируемого конька позволяет тратить меньше средств на кондиционирование помещений, а также их отопление. Упругая структура материала предохраняет кровлю от разрушения. Если квартира или офис не предполагает установку вентиляционной системы, обратите внимание на приточно – вытяжной реверсивный оконный вентилятор. Он может работать в двух режимах – обеспечивая как отток, так и приток воздуха. При этом двигатель практически бесшумен, имеет долгий срок службы и позволяет экономить электроэнергию.

Вентилируемый конек – функциональность и защита для мягкой кровли

Если рассматривать вытяжную систему в целом, она бывает трех видов: естественная, канальная и бесканальная. Канальной называется система, в которой есть целая сеть воздуховодов. Забирая воздух в определенном месте, вытяжной канальный вентилятор подает его по вертикальным каналам и выводит наружу. Но такие конструкции подходят лишь для небольших домов. В противном случае система просто не будет функционировать. Бесканальная вентиляция подразумевает установку оборудования без использования воздуховодов, непосредственно в стене дома или на его крыше. Естественная вентиляция помещений – это проветривание путем открытия форточек и дверей. Промышленные помещения нуждаются в особой вентиляционной системе. Одной вытяжки здесь недостаточно – необходима и приточная вентиляция, чтобы циркуляция воздуха производилась гораздо активнее. Для устройства таких систем обычно приобретают приточно – вытяжные вентиляторы – они способны не только “вытягивать” и выводить загрязненные пары из комнат, но и обеспечивают мощный приток чистого воздуха.

Промышленные вентиляторы – часть сложнейшей вентиляционной системы, предназначенной для обслуживания предприятий

Грамотное оборудование цехов – это наиболее сложная область работы для сотрудников вентиляционных компаний. Для установки системы в одном цехе требуются знания и опыт проектировщика, навыки бригадира и умение монтажника. Цель промышленной вентиляции – избавить помещение от различных вредных веществ. Также важно правильно разработать аспирацию помещения, т.е. удалять загрязнения в тех местах, где они образуются, чтобы они не распространялись на другие пространства. А при необходимости проводить еще и фильтрацию выходящих масс. Кроме того, важно учесть какого рода загрязнения будут:

1. Пыль;
2. Влага;
3. Пары и газы;
4. Твердые частицы.

Выбирать промышленные вытяжные вентиляторы необходимо по параметрам, соответствующим будущим условиям работы. Для этого нужно учесть размер помещения, уже существующие системы вентиляции и их мощности, устройство и состояние крыши. Для проектировщика очень важно разработать такую систему вентиляции, которая будет экономически выгодной, способной сохранять хорошее качество работы всех систем (т. е. при минимальном расходе воздуха и энергии – максимально очищать от вредных веществ).

Основные виды вентиляторов

Вентиляторы бывают нескольких видов: осевые, радиальные, диагональные, диаметральные и центробежные:

• Самым простым считается осевой вытяжной вентилятор, который создает движение воздуха в одном направлении. Он чрезвычайно легок в обслуживании, удобен и высокоэффективен. По конструкции обычно напоминают цилиндр, в котором установлено лопаточное колесо. Недостаток: такой вид вентилятора не способен обеспечить высокое давление.

  Осевой приточно-вытяжной вентилятор

• Диагональный по своей работе и строению похож на осевой, но отличается по форме, поэтому воздух выводится наружу по диагонали.

  Диагональный вентилятор

• Радиальный вид специально разработан для работы с очень высоким общим давлением. В зависимости от строения крыльчатки могут применяться для работы с воздухом разной степени загрязнения. К примеру, если используется бесшумный вытяжной вентилятор, лопатки которого загнуты назад, он может работать с эффективностью до 80%. Но только не с загрязненным воздухом.

  Радиальный вентилятор

• Диаметральный – его колесо напоминает барабан, лопатки загнуты вперед. Когда поток воздуха заходит в колесо, вентилятор такого типа меняет его направление. Таким образом, воздух направляется по периметру колеса. Если вентиляционная установка небольшая, но требуется перерабатывать довольно большие объемы воздуха, лучше выбирать диаметральный тип. Его КПД достигает 65%.

  Диаметральный вентилятор

• Центробежные отличаются от предыдущих своим строением и тем, что создают еще и давление воздуха, поэтому они более производительны. Их преимущество заключается в высокой устойчивости к перепадам напряжения. А также в оснащении таким удобным устройством, как реле времени для вытяжного вентилятора (при этом сохраняется примерно такой же уровень энергопотребления, как в других системах).

  Центробежный вентилятор

Не имея опыта в установке подобных устройств, браться за нее не следует. В работе с вентиляционными системами существует множество нюансов, о которых человек, не имеющий специального образования, может и не подозревать. Поэтому рекомендуем пригласить специалиста, который выполнит работу на должном уровне и гораздо быстрее (что тоже немаловажно).

goodkrovlya.com

Вентиляторы вытяжные бытовые: выбираем правильно

Эффективная вентиляция – важнейшее условие здоровья и комфорта в быту. Ключевые требования, которым должны отвечать современные вентиляторы вытяжные бытовые включают:

• сниженное энергопотребление;
• малую шумность;
• эстетичный дизайн;
• легкость и удобство монтажа;
• надежность в использовании;
• эффективность работы;
• простоту эксплуатации.

Их основная функция – удаление загрязненного воздуха, позволяющее обеспечить комфортность условий в помещении. При этом приток чистого воздуха производится естественным способом.

Виды вытяжных бытовых вентиляторов

Чаще всего вентилятор вытяжной бытовой принадлежит к осевому типу, обладающему:

• компактностью;
• простотой конструкции и соответственно невысокой ценой и повышенной надежностью;
• высоким КПД;
• реверсивностью;
• возможностью регулировки оборотов.

В бытовых условиях их основной недостаток – невысокое значение напора – обычно не является значимым фактором.

Модели бытовых вентиляторов центробежного типа необходимо использовать при значительной длине вентиляционных каналов с большим сопротивлением.

По способу установки различают бытовой вентилятор для вытяжки:

• с канальной установкой;
• настенного монтажа;
• потолочные;
• оконные.

Также используют бытовые вентиляторы для вытяжки:

• бесшумного типа;
• модели со светодиодной подсветкой;
• с обратным клапаном, отсекающим возможность перетока воздуха;
• модели с автоматическим включением по таймеру либо по датчику влажности;
• особые кухонные вентиляторы, защищенные от влажности и попадания жира;
• с регулировкой скорости;
• дизайнерские модели со специально оформленной стильной решеткой.

Конструкция бытового вентилятора вытяжного

Современные продвинутые модели могут реализовывать интеллектуальные управляющие алгоритмы, включая:

• автоматическое программируемое включение по времени;
• работу, связанную с включением света на время, настраиваемое таймером, например, для вентилятора туалета;
•  включение или изменение производительности при превышении влажности.

Распространенная конструкция бытовых моделей включает:

• крыльчатку, обеспечивающую вытяжку воздуха;
• прочный корпус, объединяющий конструктивные элементы;
• размещенный на оси крыльчатки электродвигатель;
• электрооборудование.

В некоторых новых моделях крыльчатка отсутствует и перемещение воздуха осуществляется турбинкой. Наличие электронных блоков управления расширяет возможности, позволяет реализовывать сложные программы работы.

Бытовые вентиляторы для вытяжки: особенности выбора

Первый этап выбора – определение производительности, обычно вычисляемой как произведение объема помещения на соответствующий типу комнаты коэффициент кратности. Для жилых комнат рекомендовано порядка 3 м.куб/час на квадратный метр площади, но не меньше тридцати м.куб/час на каждого человека.

Для подбора кухонного вентилятора используют коэффициент 10…15  либо принимают 60 м.куб/час для электроплиты и 90 м.куб/час при четырехкомфорочной газовой плите.

Для ванной и индивидуального туалета обычно назначают минимальный показатель 25 м.куб/час, а для нечасто, но встречающегося совмещенного санузла порядка 50 м.куб/час.

Важно учитывать уровень шумности, обычно принимаемый ниже 35 ДБ.

Монтаж бытового вентиляторов в вытяжку

Следует предусмотреть соответствие размеров модели габаритам вентиляционного канала, к которому будет осуществляться подключение.

Стоит также учитывать и дополнительные возможности оборудование и требования, необходимые для подключения функций:

• управление работой по показателям датчика влажности – желательное для ванной;
• повышенную влаго- и жиростойкость кухонных моделей;
• совмещение включения с выключателем света с отработкой по таймеру и другие.

Необходимо определиться со способом установки и выбирать соответствующий тип вентилятора. При большой протяженности вентиляционной сети часто применяются вентиляторы бытовые канальные вытяжные непосредственно, монтируемые в тело вентиляции. Они компактны, производительны и должны соответствовать размерам воздуховода. Часто они используются с пластиковыми коробами вентиляции.  Для работы на каналы с высоким сопротивлением выбирают центробежные модели.

Простую и удобную установку допускают оконные вентиляторы вытяжные бытовые, отличающиеся малым весом, компактностью, экономичностью, небольшими показателями шума. Их новейшие модели позволяют отрегулировать обороты лопастей, часто оснащены ДУ пультом. Монтаж обычно производится в форточку либо в оконный проем.

Монтаж включает подготовительные работы, подвод электропитания, непосредственную установку, подключение и проверку.  Включение вентилятора часто производят от фотодатчика либо выключателя освещения, датчиков влажности. В схему включения нередко вводят таймер с регулировкой времени вентиляции. Обычно подсоединение производится на вход канала вентиляции либо в окно. В ряде случаев используются специальные воздуховоды, пространство подвесного потолка.

ventilaciya.info
