Виброплита с электродвигателем своими руками — полезное приспособление для ремонта. Сделать ее достаточно просто, если ознакомиться с проверенными инструкциями.

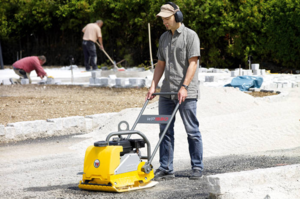

Устройство и принцип действия виброплит
При проведении строительных и ремонтных работ часто возникает необходимость трамбовки и разравнивания сыпучих материалов — песка, грунта, гравия. Для решения стоящей задачи используют виброплиту. Вне зависимости от модели состоит она из нескольких элементов:
- рамы;
- стальной или чугунной плиты;
- вибрационной установки;
- двигателя, приводящего в действие всю конструкцию.
Принцип работы у техники очень простой. Мотор при включении через ременную передачу и муфту запускает вибратор, а тот передает энергию на плиту, расположенную в подножии установки. Частые колебательные движения переходят в грунт, и сыпучие частицы придвигаются максимально плотно друг к другу.
Описание, чертежи и размеры виброплит и бензиновым и электрическим двигателем
Собрать виброплиту с двигателем электрического или бензинового типа можно своими руками. Установка довольно проста по конструкции и требует доступных расходных материалов.
Размеры агрегата подбираются индивидуально, в зависимости от целей. Обычно делают установки с основанием не больше 1 х 1 м. Такая виброплита для бетона своими руками получается достаточно широкой, но не слишком громоздкой и хорошо взаимодействует с двигателем средней мощности. Толщина стального листа должна составлять около 8 мм.
Компактные размеры виброплиты упрощают для оператора взаимодействие с устройствомЧертежи и фото виброплиты своими руками показывают, как должны располагаться основные элементы агрегата. Основание всегда находится в нижней части, поверх него устанавливают двигательную часть. Рама и рукоять облегчают оператору управление устройством.
Для удобного перемещения виброплиту можно снабдить колесами, ее будет легче разворачиватьВажно! Чертежи электрической виброплиты 220 В своими руками и бензиновых агрегатов почти не отличаются друг от друга. Устройства любых типов собирают по единому алгоритму.
Как сделать электрическую виброплиту из мотоблока своими руками
Самый простой способ сделать виброплиту своими руками предлагает использовать старый мотоблок. Устройство оснащено двигателем внутреннего сгорания с оптимальными характеристиками, подходящими для самодельной конструкции.
Изготовление виброплиты своими руками выглядит так:
- стальной лист около 1 х 1 м надрезают по краям и загибают их вверх молотком, чтобы при работе плита не погружалась в грунт;
- параллельно загнутым сторонам приваривают швеллеры, примерно в 10 см от центральной линии заготовки;
- устанавливают на них самодельный или заводской вибратор;
- в задней части плиты при помощи металлических уголков и амортизаторов закрепляют площадку для двигателя мотоблока;
- при помощи гаек и шайб устанавливают на ней мотор и ремнем, наброшенным на шкивы, соединяют его с вибратором;
- прикрепляют к задней площадке длинную ручку для управления агрегатом.
Средняя масса самодельной виброплиты с двигателем от мотоблока составляет около 60 кг. Если требуется более тяжелая конструкция, можно дополнительно наварить на нее металлические листы или арматуру.
Шкивы должны обеспечивать эксцентрику вибратора скорость вращения около 180 оборотовКак сделать самодельную виброплиту с двигателем от стиральной машинки
Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.
Видео, как сделать виброплиту своими руками, показывает стандартную схему сборки:
- металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
- швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
- мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
- после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.
Внимание! При монтаже рукояти необходимо использовать не только жесткие болты, но и амортизацию, иначе устройство будет просто вырываться из рук.
Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.
Виброплита с двигателем от старой стиральной машины экономична и потребляет мало энергииМощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.
Как самому сделать виброплиту с бензиновым двигателем для уплотнения грунта
Сделать виброплиту для укладки тротуарной плитки или гравия на даче можно не только с электрическим, но и с бензиновым двигателем. Последний дает возможность выполнять работы практически в любом месте, поскольку не требует подключения к розетке.
Для изготовления агрегата понадобятся стандартные комплектующие:
- металлический лист с толщиной 8 мм и размерами около 1 х 1 м;
- два швеллера;
- несколько болтов М12;
- обрезок металлической трубы для рукояти;
- амортизаторы, их можно взять от автомобильного двигателя;
- колеса для упрощения передвижения конструкции;
- бензиновый двигатель, мощность должна составлять около 1,5-2 кВт, больших показателей обычно не требуется.
Собирают конструкцию следующим образом:
- вырезают болгаркой основание подходящих размеров — компактное 60х40 см или более габаритное;
- загибают плиту вверх по краям, чтобы она не цеплялась за грунт при работе и не увязала в нем, а швы от надрезов заваривают;
- в верхней части сварочным аппаратом устанавливают два швеллера в единой плоскости и просверливают в них отверстия для крепления двигателя;
- ставят бензиновый мотор в подготовленные гнезда с использованием амортизационных резиновых подушек;
- прикрепляют к основанию проушины и монтируют к ним рукоять, также не забыв обеспечить погашение вибрации;
- устанавливают на плиту отдельно ротор с эксцентриком и шкивом, который должен располагаться строго соосно шкиву двигателя;
- накидывают натяжной ремень, который будет передавать энергию от мотора.
Готовую виброплиту запускают и проверяют на работоспособность, а затем при необходимости исправляют обнаруженные неполадки.
Ротор в передней части устройства для безопасности рекомендуется накрыть защитным кожухомЗаключение
Виброплита с электродвигателем своими руками — простой агрегат. Для его изготовления достаточно наличия небольшого мотора и стального листа, а также болгарки и крепежных элементов.
Самодельные виброплиты с электродвигателем, делаем своими руками
Виброплита является многофункциональным строительным инструментом, с помощью которого эффективно утрамбовывается поверхности из крупного и мелкого грунта, песка или асфальта. Виброплита, как инструмент незаменима при укладке плитки на тротуарах и подготовки основания во время формирования фундамента.
Преимущество виброплиты в компактном исполнении, в домашних условиях, является ее размер, он позволяет производить работы в самых неудобных участках, размеры которых не дают возможности использовать промышленный каток. Удобный и компактный агрегат можно приобрести или взять в аренду. Но, если у вас большой объем работ и использовать виброплиту планируете часто, изготовление виброплиты своими руками — это очень хороший вариант.
Принцип действия виброплиты
Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:
- двигатель;
- чугунная или стальная плита;
- вибратор;
- рама.
Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.
От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.
Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.
Сфера использования виброплит
Сфера использования агрегата – ремонт и строительство, прокладка дорог и тротуаров, обустройство различных площадок и других работ. Применяют его как в промышленных масштабах, так и для дома. Уникальность этого механизма в его сравнительно малых габаритах и способности работать в тех условиях, в которых громоздкие аппараты не подойдут. К примеру, укладка садовой дорожки или тротуара в частном доме.
С помощью агрегата утрамбовывают асфальт, бетон, песок, обычную землю на газоне и гравий. Такой аппарат незаменим при прокладке тротуаров и дорог. Работа его осуществляется даже в узких котлованах и траншеях. Преимуществом комплектации механизма является движение задним ходом, это намного упрощает работу на малой территории, где необходимо часто разворачиваться или преодолевать препятствия.
Характеристика виброплит исходя из их массы
Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:
- легкий – с массой до 70 килограмм;
- универсальный – с массой от 71 до 90 килограмм;
- среднетяжелый – с массой от 91 до 140 килограмм;
- тяжелый – с массой от 141 килограмма.
Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана.
Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.
Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.
При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ. Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека. Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа.
При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.
Общая характеристика вибраторов
К дополнительным показателям при выборе агрегатов относятся:
- Площадь рабочей поверхности.
- Вибрационное усилие.
- Мощность мотора и вид потребляемого топлива.
Данные показатели определяют плотность вибротрамбовки, а также легкость в управлении и работе.
Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше.
Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.
По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.
Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.
Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.
Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.
Полезные дополнения при выборе виброплиты
Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают.
Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.
Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.
Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.
Изготовление виброплиты своими руками
Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.
Виброплита состоит из таких элементов:
- мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;
- площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
- швеллер – два штуки;
- эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
- болты марки М12 для крепления бензинового или М10 для электрического мотора;
- колеса из пластика для облегчения конструкции – 2 штуки;
- труба;
- труба полая длиной примерно 1,2 метра.
Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.
- На электродвигателе снимите крышку, для регулировки силы вибрации.
- На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.
- Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.
- Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.
- Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
- Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
- Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.
Для удобства транспортировки самодельной виброплиты к ней нужно приварить обрезок трубы, на который затем надо установить колеса. Вес готового аппарата составит примерно 60 килограмм, поэтому колеса не будут лишними. Колеса закрепите так, чтобы их при необходимости руками можно было легко демонтировать и монтировать.
Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем
Для того чтоб увеличить срок эксплуатации вашей виброплиты с установленным бензиновым мотором необходимо соблюдать ряд правил:
- Перед тем, как приступить к работе, механизм нужно тщательно просмотреть на наличие повреждений, проверить обтяжку всех креплений.
- Регулярно необходимо проверять уровень масла в двигателе и при необходимости, согласно регламенту завода производителя, производить замену масла и фильтров. Менять масло необходимо на разогретом двигателе.
- Свечи в двигателе нужно периодически очищать от нагара и визуально проверять.
- Требуется регулярная чистка воздушного фильтра двигателя.
- Заправлять бензиновый агрегат только при заглушенном двигателе.
- Не использовать устройство на твердых поверхностях – застывшем асфальте или бетоне.
Виброплита электрическая, бензиновая своими руками
Виброплита своими руками значительно снижает бюджет строительства, обеспечивает необходимую прочность песчаной подушки под фундаментом здания, наружными коммуникациями. Для ее изготовления используется электрический либо бензиновый привод, в зависимости от индивидуальных условий в пятне застройки (наличие энергоснабжения, рельеф, объем работ, тип фундамента).
Конструкция виброплиты
Основным назначением вибрационного инструмента является механизация ручного труда, увеличение качества уплотнения нерудных материалов (смесь ПГС, песок, щебень). Поэтому, оборудование должно иметь солидную массу при небольших габаритах, обычно ограниченных шириной траншеи для ленточного фундамента. Самодельная виброплита своими руками состоит из узлов:
- рама – является силовым каркасом конструкции;
- плита – чугунная, стальная заготовка, крепящаяся к раме в нижней части;
- привод – электромотор, бензиновый двигатель;
- вибратор – любой механизм с эксцентриком для обеспечения колебательных движений.
Виброплита своими руками с электродвигателем является энергозависимым агрегатом, требует дополнительного оборудования (удлинитель), не может использоваться в непогоду. Бензиновый привод шумный, однако, обеспечивает мобильность виброинструмента в пределах объекта.
Для удобства эксплуатации, обеспечения максимального ресурса, необходимой ремонтопригодности редуктор обычно крепится к рабочему органу (плите), двигатель крепится к раме на собственной площадке (пластина либо конструкция из металлопроката, сваренная на раме). Вращение передается с бензинового двигателя на вал вибратора клиновым ремнем, преобразуется в колебательные движения плиты.
Помимо типа привода виброплиты классифицируются по массе:
- Тяжелые – от 145 кг, за один заход уплотняют 60 см слои, но, не годятся для асфальтных работ.
- Средние – 140 – 90 кг, используются в дорожном строительстве, прокладке инженерных систем.
- Универсальные – 90 – 75 кг, пригодны для большинства земляных работ, укладки асфальта, изготовления бетонных конструкций.
- Легкие – вес в пределах 70 кг, уплотнение за один проход 15 – 5 см слоя.
Масса плиты подбирается в зависимости от мощности привода, специалисты рекомендуют соотношение 50 кг/2,5 л. с.
[tip]Слабыми толчками (низкое усилие вибрации в основании инструмента) невозможно уплотнить твердый грунт. У стальных плит при одинаковом размере с чугунными давление на единицу поверхности ниже. При правильной балансировке инструмент самостоятельно продвигается вперед, даже на уклонах, по вязким материалам.[/tip]Электрические модификации гораздо дешевле, даже с покупкой удлинителя, поэтому, перед тем, как сделать виброплиту своими руками, следует рассмотреть этот вариант.
Самые качественные чертежи виброплиты своими рукамипредусматривают наличие дополнительных опций:
- реверс – актуально в ограниченных пространствах;
- элементы защиты – кожухи обеспечивают безопасность оператора от случайного наматывания на подвижные детали элементов одежды;
- орошение – удобно при движении по твердым шероховатым поверхностям.
Описание и обзор экскаватора-погрузчика Нью Холланд.
Узнайте больше о сфере применения мини экскаватора JCB 8018 здесь.

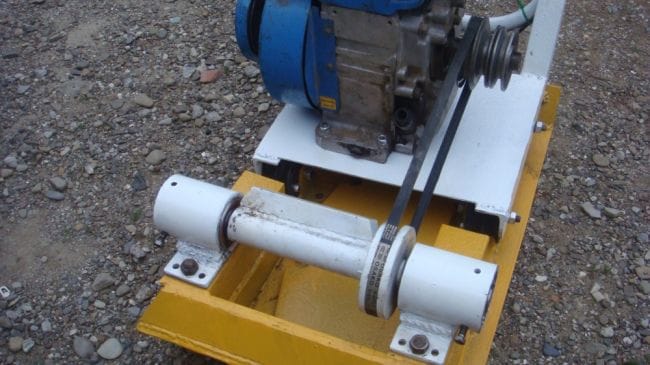

Изготовление виброплиты с бензиновым приводом
Простейшей конструкцией этого инструмента является модель без редуктора. Виброплита бензиновая своими руками собирается поэтапно:
- Изготовление плиты – по краям толстостенного листа нужного размера делаются надрезы УШМ («болгаркой») на половину толщины для загиба краев под 60 – 45° (в противном случае плита зароется в уплотняемый материал), после загиба швы обвариваются для восстановления начальной прочности заготовки.
- Сооружение рамы двигателя – вторая плита с отверстиями для фиксации двигателя (специалисты рекомендуют одноцилиндровый трехтактный Honda).
- Сборка – в передней части плиты устанавливается вал с эксцентриком, вращающийся в двух подшипниках, в задней плита, на которой закреплен двигатель, к верхней площадке присоединяются рукоятки.
Виброплита своими руками на фото относится к универсальной категории, как и большинство бензиновых моделей. Солидная масса обусловлена весом двигателя, для снижения вибраций на рукоятки, мышечный каркас оператора под креплением площадки мотора установлены резиновые бобышки.
Кун для минитрактора своими руками, правила работы и описание.
Поэтапное изготовленимя погрузчика на минитрактор на этой странице.
Обзор минитрактора JCB 160 вы найдете перейдя по этой ссылке.
Электропривод для виброплиты
Электромоторы имеют меньший вес, поэтому, для рабочего органа инструмента требуется заготовка большей массы. Виброплита электрическая своими руками гораздо проще бензинового аналога. Для изготовления достаточно выполнить последовательность действий:
- изготовление плиты – аналогично предыдущему варианту;
- установка двигателя – промышленность выпускает площадочные вибраторы, которые проще выбрать по характеристикам, чем самостоятельно мастерить эксцентрик;
- крепление рукояток – через резиновые бобышки-амортизаторы.
В данных конструкциях вибродвигатель чаще крепится на швеллер, приваренный к самой плите.Вибрация полностью передается на рукоятки. Поэтому, используется двойная схема виброгашения:
- трубчатая рукоятка крепится через амортизатор к уголку;
- который, в свою очередь, фиксируется через такой же амортизатор к плите.
Виброплита своими руками на видео собрана из металлопроката, обеспечивает удобную работу за счет установки резиновых прокладок. Практика показывает, что, оптимальной схемой является крепление рукояток к переднему загибу плиты. Такая конструкция требует меньших усилий при перемещении, головки болтов с обратной стороны не мешают движению, не портят материал трамбуемой поверхности.
Чертежи, фото виброплиты своими руками позволяют справиться с конструированием этого инструмента домашнему мастеру с минимальными навыками сварщика. При необходимости сварочные соединения можно заказать у специалиста, осуществить самостоятельно лишь сборку готового инструмента.
Электроприводная плита для уплотнения предпочтительнее в самостоятельном изготовлении, позволяет сэкономить на этапе покупки привода. Однако, в отсутствие электричества на объекте потребуется дополнительная аренда, покупка генератора. Используя выше приведенные советы, с изготовлением виброплиты справится любой домашний мастер.
принцип работы и рекомендации по изготовлению самодельного устройства
Виброплита представляет собой многофункциональный инструмент, предназначенный для утрамбовки грунта, асфальта или песка.
На приусадебных участках необходимость в использовании этого оборудования возникает при ландшафтном проектировании.
Если агрегат планируется применять редко, то его можно взять в аренду. Виброплита своими руками поможет сэкономить средства.
Технические характеристики и принцип работы
Инструмент имеет весьма простую конструкцию, и изготовить его самостоятельно будет несложно. На тяжелом основании размещается вибратор для виброплиты, который соединяется с двигателем при помощи ременной передачи. Вращательное движение от силовой установки инструмента передается на вибратор, который преобразует его в колебательное, что и приводит к утрамбовке грунта.
С помощью самодельной виброплиты можно получить ровное плотное покрытие. Более сложные инструменты имеют функцию заднего хода, что позволяет их использовать в траншеях.
В качестве материала для рабочей плиты применяется чугун или сталь.
- Вес конструкции (находится в пределах 50−200 кг).
- Глубина уплотнения поверхности. На приусадебных участках чаще всего используются легкие и универсальные агрегаты, способные утрамбовать грунт на глубину от 10 до 25 см.
- Габариты определяются шириной рабочей платформы и оказывают непосредственное влияние на производительность работ.
- Возмущающая сила показывает силу воздействия на поверхность и измеряется в ньютонах.
- Частота колебаний влияет на скорость проходов и гладкость утрамбованного грунта. Чем чаще наносятся удары, тем лучше разглаживается верхний слой поверхности, но скорость работы при этом снижается.
Все агрегаты можно разделить на группы в соответствии с применяемой силовой установкой. Наиболее востребованными являются бензиновые инструменты, но для приусадебного участка можно сделать виброплиту с электродвигателем своими руками. По производительности и качеству выполнения работ серьезных различий между этими видами инструмента нет. Единственный недостаток электрических виброплит — необходимость в электропитании. Также существуют дизельные агрегаты, но они отличаются высоким уровнем шума.
Преимущества самодельного инструмента
Часто владельцы приусадебных участков сомневаются в целесообразности создания виброплиты своими руками. Стоит помнить, что самодельное устройство будет работать не хуже покупных аналогов. Среди основных преимуществ собранного собственными силами агрегата можно отметить следующие:
- Нет необходимости приобретения дорогих материалов и запчастей.
- Простота конструкции позволяет не беспокоиться об эргономике инструмента.
- Процесс изготовления прост, не стоит строго следить за соблюдением размеров.
- Можно использовать любой тип силовой установки, и ее необязательно специально покупать, подойдет любой двигатель со списанного оборудования.
- Инструмент создается с учетом конкретных задач и особенностей владельца. Зачастую сложно подобрать фирменный агрегат с необходимыми техническими характеристиками.
Рекомендации по изготовлению
Все фирменные агрегаты этого типа отличаются достаточно высокой стоимостью, и сделав его самостоятельно, можно хорошо сэкономить. Качество работ, выполненных с помощью самодельного инструмента, будет высоким. Для изготовления виброплиты потребуются следующие материалы:
- Листовой металл толщиной 8 мм для изготовления основы рабочей платформы.
- Два швеллера.
- Мягкие подушки из эластичного материала (2 шт.) для установки на ручках инструмента.
- Болты для крепления силового агрегата.
- Труба металлическая.
Сначала предстоит решить, будет ли инструмент переносным, или лучше сделать колесный вариант. Во втором случае к числу необходимых материалов стоит добавить 2 колеса. Переносной агрегат максимально прост в изготовлении и состоит из 4 основных элементов: силовой установки, эксцентрика, платформы и рукоятки.
В качестве примера стоит рассмотреть именно такой вариант инструмента, ведь он отлично подойдет для использования на приусадебном участке.
Порядок действий
Инструмент собирается в следующей последовательности:
- В стальном листе с помощью болгарки необходимо сделать несквозные пропилы на расстоянии 10−15 см от каждого края. В результате конструкции можно будет придать форму лыж. В противном случае инструмент не сможет передвигаться по грунту и будет в него постоянно зарываться. Края листа загибаются, а стыки тщательно провариваются.
- В середине плиты предстоит установить площадку для силовой установки, а в качестве материала лучше всего использовать швеллеры.
- После монтажа двигателя нужно его сбалансировать. При смещении центра тяжести во время работы инструмент будет постоянно уводить в сторону максимального веса, и для его удержания придется прикладывать значительные физические усилия.
- Силовая установка подбирается на основе личных предпочтений. Если есть возможность, можно использовать электродвигатель от списанного оборудования, что позволит значительно сэкономить на стоимости инструмента.
Так как простые электромоторы не рассчитаны на поперечные нагрузки, в отличие от специализированных силовых установок, необходимо подумать о приобретении запасных подшипников. Кроме этого, нужно усилить корпус со стороны установки эксцентрика. Завершающим этапом работ будет установка рукояток и демпферов на них. В противном случае высок риск развития заболеваний суставов запястий из-за сильной вибрации во время работ.
Отличным материалом для демпферов могут стать любые изделия из резины или старые подушки рамы автомобиля.
Виброплита своими руками
Виброплита принадлежит к числу инструментов, чьё применение является необходимым при проведении строительных работ. Это ручное приспособление предназначено для уплотнения грунта или грунтового покрытия. Как правило, используют заводские виброплиты, впрочем, и самодельные также получили достаточное распространение при выравнивании поверхностей.
Одним из основных критериев, учитываемых при выборе виброплиты, являются показатели виброусилия, от которых напрямую зависит плотность утрамбовки поверхности. Чем они выше, тем эффективнее инструмент выполнит свою задачу. К примеру, для укладки плитки понадобится виброплита массой от 75 до 90 кг со значением виброусилия не более 20кН. Если эта цифра будет превышена, плитка чересчур плотно вдавится в грунт или же попросту повредится. Для укладки асфальта потребуется виброплита с показателями свыше 10 кН.
Чем выше мощность двигателя (который, кстати, может работать как на бензине, так и на электричестве), тем легче будет осуществляться передвижение стальной плиты. И всё же базовым требованием, которому должна соответствовать любая виброплита (вне зависимости от того, изготовлена она в фабричных условиях или собственноручно), является её масса, обуславливающая эксплуатационные особенности инструмента. Ручные виброплиты, обладают легковесной конструкцией (65 – 75 кг), как правило, более удобны в применении.
Плита 72*40 вырезана с листа железа 8мм.
Края загнуть спереди 10см, а сзади 7см. Рабочая плоскость вышла 55*40см.Все заварить и усилить металлом.
Конструкция из подушек двигателя ВАЗ 2106, уголка и листа железа
крепление для вибратора
Чертеж вала и шкива, посадочные места под подшипник 6206
Двигатель с мотоблока НИВА
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Виброплита сделанная своими руками с электродвигателем: чертеж, видео, характеристики
При начале стройки на любом участке местности стоит в первую очередь позаботиться о грунте. Для этого есть множество полезных инструментов, о которых знает любой строитель, в том числе и электрическая плита для укладки грунта. Этот агрегат один из самых нужных и наиболее уместных в проектировании любого здания. Это инструмент позволяет не только разровнять площадку для стройки, но и обустроить садовую дорожку, создать свою небольшую площадку для отдыха вокруг бассейна или даже целую парковую зону.
Таким образом, в ландшафтных работах виброплита это самый нужный инструмент. К сожалению, цены на нее так же не маленькие из-за хорошей функциональности, и далеко не каждый может ее себе позволить. Именно поэтому мы предлагаем вам подробную инструкцию с видео и чертежами как изготовить электроплиту своими руками.
Положительные стороны виброплиты с электродвигателем
Все виброплиты можно разделить по типу двигателя. Так, они основываются на трех видах устройства, это: бензиновые, дизельные и электрические. Последние обладают рядом преимуществ, которые делают их более комфортными остальных двух. При этом не стоит забывать о том, что электрические двигатели стоят дороже.
Основные преимущества:
- Низкий уровень шума
- Не образует при работе продукты горения
- Имеет большую мощность
Необходимые детали
- Бензиновый или электрический Двигатель. Он понадобится чтобы создавать вибрацию. Модели (ИВ-99Е, ИВ-98Е, и другие).
- Лист металла толщиной в 8 мм.
- Два Шевлера.
- Разные мелочи: колесики, подушечки, отрезки трубы и болтики.
- Необходимые инструменты для работы: слесарные агрегаты, сварочный аппарат, болгарка.
Как создать виброплиту. Пошаговая инструкция
- Необходимо произвести манипуляции с двигателем. Если двигатель электрический, то необходимо снять с него крышку. Так, вы сможете регулировать обороты двигателя для дальнейших действий. Лучше всего использовать двигатель, который работает от 220 В.
- С двух сторон симметрично необходимо сделать обрезы на металлическом листе. Надрезы делают болгаркой. Глубина их должна составлять не менее 5 мм, а глубина не более 10 см от края.
- С помощью молотка необходимо сделать небольшие загибы по краю надрезов. Это надо сделать, для того чтобы машина при работе не закапывалась в песок. В таком положении места надрезов надо заварить сварочным аппаратом. Чтобы создать фиксацию торцевой части. Стоит помнить что если надрезы не сделать, то загнуть края до нужного угла будет невозможно.
- При помощи нескольких шевлеров вибратор необходимо прикрепить к плите. При этом их надо правильно подогнать. Следует следить за тем чтобы поверхности ровно прилегали друг к другу и края не выступали. Затем по краям надо провести сварочным аппаратам для закрепления. Шевлеры приварить стоит с особой тщательностью, при поперечном положении сварки. Делают это на расстоянии 10 см друг от друга. Необходимо также учитывать центр плиты и расположение крепежных отверстий на самом двигателе.
- Затем необходимо прикрепить вибратор уже болтами. Обычно это делают крепежами М10 или М12. Чтобы знать где вкручивать болты измерьте расстояние между крепёжными отверстиями на двигателе и соответственно проделайте отверстия на шевлерав, закрепите болтами. Самодельная виброплита готова.
- Можно приступать к изготовлению ручки виброплиты. Возьмите отрезок трубы, который будет удобно располагаться в руке, из него можно сделать ручку. Её прикрепите к основанию при помощи эластичных подушечек. А также можно использовать сайлентблоки. Обязательно создайте то, что будет гасить вибрацию при работе двигателя, иначе ручка будет выскакивать у вас из рук.
- Для транспортировки плиты и более удобного использования также необходимо прикрепить колесики к верхней части плиты. Для этого возьмите подходящий по размеру обрезок трубы и приварите его к основанию виброплиты. На края трубы закрепите сварочным аппаратом кольца соответствующего диаметра вашим колесикам. После этого закрепите колесики внутри приваренных колец, так чтобы при необходимости их можно было демонтировать.
- В передней части самодельной виброплиты нелишним будет установить специальную ёмкость с водой. Проведите шланг, который будет надежно крепиться. При установке необходимо тщательно следить чтобы вода не могла никаким образом попасть на полость работающего двигателя.
Особенности эксплуатации виброплиты сделанной своими руками
Как и любое сложное технологичное устройство виброплита нуждается в осмотре перед работой и соблюдения всех инструкций по безопасности. Обычно такая инструкция прилагается, если покупаете инструмент в магазине, но поскольку мы делали виброплиту своими руками стоит учитывать некоторые особенности ухода и эксплуатации сложного технического агрегата, созданного в домашних условиях.
- Перед включением устройства убедитесь в надежности всех креплений, и правильной установке нужных компонентов. Особенно тщательно стоит осмотреть инструмент сразу после сборки, перед первым запуском.
- В бензиновом двигатели есть свечи, которые требуют периодической очистки. Не стоит забывать об этом и регулярно заниматься уходом свечей в виброплите при наступающей необходимости. Проверяйте их и очищайте от нагара вовремя, это предотвратит быстрый износ двигателя, и ваша виброплита сможет прослужить вам долгие годы.
- Не стоит также забывать и о том, что мотор нуждается в замене масла. Проверяйте уровень масла регулярно. Лучше всего это делать сразу после работы машины, когда двигатель разогрет.
- Фильтр мотора также нуждается в периодической очистке. Следите за отсутствием сильных загрязнений всех частей агрегата и тогда его время эксплуатации значительно увеличится.
- Осуществлять заправку виброплиты стоит, только если двигатель выключен. Поскольку при работающей машине делать это крайне опасно.
- Никогда не используйте самодельную виброплиту на твердых грунтах, поскольку она может сломаться от сильной вибрации. Прежде всего не рекомендуется использовать ее на асфальте, или бетоне.
Заключение
Компактная плита для работы в любых местах станет вашим любимым помощником при любых работах с грунтом. При всех ее преимуществах стоит отметить также довольно низкую стоимость при создании инструмента своими руками. По факту все необходимые детали можно найти у себя дома или в гараже, на даче. Так, вам необходимо будет приобрести лишь свой двигатель, который стоит значительно меньше, нежели покупать готовый инструмент в магазине. А также стоит отметить, что изготовление виброплиты с электродвигателем не требует каких-то специальных навыков и знаний. Ведь ее конструкция достаточно проста и в ней отсутствуют какие-либо сложные технические элементы для сборки.
Виброплита своими руками | Строительный портал
Виброплита – это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками — это идеальный вариант.
Оглавление:
- Принцип работы виброплит
- Сфера применения виброплит
- Общая характеристика виброплит по массе
- Общая характеристика виброплит по остальным критериям
- Полезные функциональные дополнения для виброплиты
- Инструкция: виброплита делаем сами
- Правила эксплуатации самодельной виброплиты с бензиновым двигателем
Принцип работы виброплит
Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:
- стальная или чугунная плита;
- вибратор;
- двигатель;
- рама.
Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу – утрамбовывает насыпные материалы разной толщины и плотности.
Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.
Сфера применения виброплит
Основная сфера применения виброплит – строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.
С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.
Общая характеристика виброплит по массе
Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:
- Легкие – с массой до 75 кг;
- Универсальные – с массой от 75 до 90 кг;
- Среднетяжелые – с массой от 90 до 140 кг;
- Тяжелые – с массой от 140 кг.
Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей – 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.
Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей – 25 см.
Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру – укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей – 60 см. Ограничение веса вибромашины для укладки асфальта – 100 кг.
В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия – плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения – на 100 кг 5 л.с.
Общая характеристика виброплит по остальным критериям
К дополнительным данным показателям относятся:
- вибрационное усилие;
- размер рабочей поверхности;
- мощность двигателя и тип потребляемого им топлива.
Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:
- Вибрационное усилие – уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
- Размер рабочей поверхности – данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод – чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.
- По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты – высокий уровень шума.
- Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.
Полезные функциональные дополнения для виброплиты
Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений – наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.
- Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта – наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
- Дополнение, которое продлит срок службы виброплиты – наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
- Реверсные виброплиты – машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях – траншеях, котлованах, небольших двориках или узких тротуарах.
Инструкция: виброплита делаем сами
Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.
Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.
Виброплита, запчасти для ее сборки:
- двигатель – выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант – трехтактный с одним цилиндром. Предпочтительная модель — Хонда;
- основа для площадки – листовой металл, толщиной 8 мм и размером 45х80;
- швеллер – 2 шт.;
- мягкие эластичные подушки, необходимы для закрепления ручки на виброплите — 2 шт.;
- болты М10 для электрического мотора или М12 для бензинового;
- пластиковые колеса – 2 шт.;
- отрезок трубы;
- полая труба длиной около 1,2 м.
Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:
- Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации – актуально только для электрического мотора.
- На металлическом листе делают надрез болгаркой. Расстояние от края – 10 см, глубина – около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
- Загибают края по надрезам с помощью молотка, угол загиба – 20-30о. Это делается для предотвращения закапывания машины во время работы.
- Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.
- Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки – поперек. Расстояние – 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
- Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
- Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
- Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.
Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.
Правила эксплуатации самодельной виброплиты с бензиновым двигателем
Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:
- Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
- Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
- Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла – 25, все последующие – 80-100. Менять масло лучше на разогретом моторе.
- Регулярно чистить воздушный фильтр мотора.
- Заправлять бензиновую виброплиту только при выключенном двигателе.
- Не использовать устройство на твердых поверхностях – бетоне или застывшем асфальте
с завода
Низкая цена на бензиновый виброплитовый уплотнитель с завода
Описание продукта
Однонаправленный пластинчатый уплотнитель | ||||
МОДЕЛЬ | C100L | C100L | 900 C100D||
Тип двигателя | с воздушным охлаждением, одноцилиндровый, 4-тактный | |||
Двигатель | Honda-GX160 | Robin EY20 | LiFan168F | 170F Дизель |
Мощность (л.с.) | 5.5HP | 5HP | 5.5HP | 4HP |
Размер пластины | 610×460 мм | |||
Центробежная сила | 19,8 кН | |||
Скорость хода | 25 м / мин | |||
Частота вибрации | 900vpm||||
Глубина уплотнения | 30см | |||
Степень преодолеваемого подъема | 25 ° | |||
Размер упаковки: | 700x500x750 мм |
FAQ
92
0 FAQ
92
0 Q: Как насчет качества вашей продукции?
A: Мы являемся заводом с более чем 12-летним опытом производства строительной техники.Все наши машины производятся строго в соответствии с национальными и международными стандартами, и мы проводим испытания каждого оборудования перед отправкой. Вы также можете использовать Trade Assurance от Alibaba для защиты качества продукции, своевременной доставки и защиты платежей.
Q: Как насчет цены?
A: Мы являемся производителями, а не дилерами, поэтому мы можем предложить вам более низкую цену, чем те торговые компании.
Q: Предоставляете ли вы послепродажное обслуживание?
A: Да.Гарантийный срок на наши машины составляет один год, и у нас есть профессиональная команда послепродажного обслуживания, которая быстро и тщательно решит ваши проблемы.
Q: Можете ли вы производить согласно чертежу?
A: Да, мы мануфактура. У нас есть богатый опыт отдела исследований и разработок. Мы можем производить продукцию в соответствии с вашим чертежом. Индивидуальные продукты приемлемы в соответствии с вашими потребностями.
Q: Как купить?
A: пожалуйста, дайте мне знать количество, тип мощности дизельный двигатель или бензиновый двигатель или электродвигатель, порт назначения
Q: Как насчет качества вашей продукции?
A: Мы являемся заводом с более чем 12-летним опытом производства строительной техники.Все наши машины производятся строго в соответствии с национальными и международными стандартами, и мы проводим испытания каждого оборудования перед отправкой. Вы также можете использовать Trade Assurance от Alibaba для защиты качества продукции, своевременной доставки и защиты платежей.
Q: Как насчет цены?
A: Мы являемся производителями, а не дилерами, поэтому мы можем предложить вам более низкую цену, чем те торговые компании.
Q: Предоставляете ли вы послепродажное обслуживание?
A: Да.Гарантийный срок на наши машины составляет один год, и у нас есть профессиональная команда послепродажного обслуживания, которая быстро и тщательно решит ваши проблемы.
Q: Можете ли вы производить согласно чертежу?
A: Да, мы мануфактура. У нас есть богатый опыт отдела исследований и разработок. Мы можем производить продукцию в соответствии с вашим чертежом. Индивидуальные продукты приемлемы в соответствии с вашими потребностями.
Q: Как купить?
A: пожалуйста, дайте мне знать количество, тип мощности дизельный двигатель или бензиновый двигатель или электродвигатель, порт назначения
Контактная информация
Портативная бензиновая вибрация Пластинчатый уплотнитель C100
,Высококачественный китайский завод бензиновый виброплита для продажи
ГОРЯЧИЕ ПРОДАЖИ
000
000000
000000
000000 : Какие продукты вы производите на заводе?
A: Мы производим аппараты для мытья под давлением, кусторезы и усилители; Мотоблоки.
2.Q: Где находится ваш завод?
A: Наша фабрика находится в промышленной зоне Цзяоцзян, Тайчжоу, Чжэцзян, Китай
3. Вопрос: Как ваша фабрика осуществляет контроль качества?
A: Мы строго контролируем качество от каждой запасной части до всей машины.Целые машины не могут быть доставлены с нашего завода, если одна часть не соответствует требованиям.
4.Q: Как вы выполняете гарантию качества?
A: Наша продукция имеет 12-18 месяцев гарантии качества в зависимости от запасных частей различного качества с момента получения продукции заказчиком.
5.Q: Какое содержание гарантии качества?
A: Продукция будет строго проверена перед экспортом;
Нечеловеческое повреждение, свободное размещение частей цемента;
Мы обеспечиваем интерактивное общение с техническими инструкциями по электронной почте, телефону, видео или в чате 24 часа в сутки.
Инженер доступен за границей для послепродажного обслуживания.
,
бензиновый двигатель Honda / дизельный двигатель с виброплитой для продажи
Бензиновый двигатель Honda / Дизельный двигатель виброплита на продажу
Бензиновый двигатель Honda / дизельный двигатель виброплита на продажу
Бензиновый двигатель Honda / дизельный двигатель виброплита на продажу
Пластинчатый уплотнитель широко применяется для уплотнения сыпучих грунтов, горячего или холодного асфальта, брусчатки.Подходит для уплотнения по краям дороги, примыкания канала, желоба в узких траншеях. Он прост в обращении, имеет высокую производительность, долговечность, простоту в эксплуатации, удобство в использовании и низкие эксплуатационные расходы.
Описание продукта
Бензиновый двигатель Honda / Дизельный двигатель виброплита на продажу
Пластинчатый уплотнитель Advantage.
-Прочные амортизаторы снижают вибрацию верхнего двигателя и рукоятки.
— Дроссельная заслонка для облегчения удержания рабочей скорости.(Дроссельная заслонка доступна как опция)
— Радиальная опорная пластина для легкого доступа к углам
— Встроенные колеса для облегчения транспортировки. ,
-Открытая пластина обеспечивает самоочищение.
-Производство натурального каучука, снижение вибрации рычага и хорошее поглощение ударов.
-Подъемный крюк доступен как опция.
Модель | STP-60 | STP-90 | STP-125 | STP-160 9 Двигатель | HONDA GX160 | HONDA GX160 | HONDA GX160 | HONDA GX160 | ||
Воздушное охлаждение двигателя | Воздух Тип двигателя | 2 Воздушное охлаждение Бензин | Бензин Воздушное охлаждение | Бензин Воздушное охлаждение | ||||||
Мощность (л.с.) | 5.5 | 5,5 | 5,5 | 5,5 | ||||||
Рабочая скорость (м / мин) | 34 | 23 | 28 | 27 | ||||||
Возбуждающая сила (кН) | 10,5 | 15 | 25 | 30.5 | ||||||
Частота возбуждения (Гц) | 93 | 92 | 72 | 67 | ||||||
Эффективность работы (кв.м / час) | 423 | 405 | 400 | 500 | ||||||
Глубина уплотнения (см) | 20 | 0 30 | 50 | |||||||
Рабочий вес (кг) | 66 | 90 | 125 | 159 | ||||||
Размер пластины (см) | 50 * 35 | 53 * 50 | 62 * 40 | 73 * 37 | ||||||
Размер трамбовки (мм) | L1080 * W350 * H850 | L1100 * W500 * H850 | L1200 * W400 * H930 | 0 L1250 * H |
Наши продукты
Подробная информация о продукте
Применение продукта
Наши продукты используются для уплотнения почвы, асфальтовых дорог, тротуаров, мостов, автостоянок, спортивных площадок и уплотнения узких полей, это идеальное оборудование для строительного проекта малого уплотнения.
Оплата
Упаковка и доставка
Информация о компании
Jining Storike Engineering & Mechanism Co., Ltd специализируется на продаже и производстве небольших дорожных катков, компактных таранов, мобильных осветительных автомобилей, гидроэлектростанция, затирочная машина и другая строительная техника. Наши продукты широко используются для обслуживания дорожных катков для муниципальных и автомобильных дорог, уплотнения небольших площадей, углубленных желобов и т. Д.Наше оборудование пользуется популярностью у многих строительных компаний и имеет большой рынок в Китае. Все больше и больше торговых компаний закупают оборудование у наших заводов, поэтому мы решаем выйти на мировой рынок с более выгодной ценой, чтобы сформировать бренд нашей продукции и обеспечить лучшее послепродажное обслуживание. Если Вас заинтересовала наша машина, свяжитесь с нами!
,Ручной толкающий бензиновый пластинчатый уплотнитель
Ручной толкающий бензиновый пластинчатый уплотнитель вибрирует
Применение:
Он широко используется при ремонте автомагистралей, муниципальном строительстве и других областях, таких как: уплотнение обратной засыпки вокруг конструкции фундамента, предварительное уплотнение для земля, бордюрный камень, автостоянки и др. Уплотнение траншеи, трубопровода и асфальтового покрытия.
Описание продукта:
1. Герметичная крышка ленты для предотвращения попадания песка и почвы.
2. Складная ручка и колесо, легко транспортировать и хранить.
3. 4-тактный бензиновый двигатель, экономичный, малошумный.
4. Опорная плита из ковкого чугуна для большей прочности.
5. С водой можно использовать для асфальтового покрытия.
6. Меньше частых циклов технического обслуживания при обычной эксплуатации.
7.Подставка с функцией самоочистки.
Параметр
Модель | C90T |
Мощность двигателя | Honda GX160 |
Обороты двигателя | 3600 об / мин |
Частота вибрации | 4500 об / мин |
4-14 м / мин | |
Усилие уплотнения | 16KN |
Емкость масляного бака | 3.6L |
Вес | 110 кг |
Размер подбивочной пластины | 430 * 630 мм |
Размер | 970 * 540 * 630 мм |
Добро пожаловать, свяжитесь со мной!
Jining Bafang Mining Machinery Group Co., Ltd.
veeggie wang
Телефон: + 86-537-2228876
Whatsapp: +8613012658590
Wechat: 13012658590
(электронная почта: veeggiebaf)com
Добавить: Room1903, Xieying Science and Technology Building Jinyu road, Jining, Shandong, China (материк)
,
