Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

Насос занимает достаточно много места
При подключении к водопроводу в общем стояке снизится давление
В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.
После высыхания стяжки укладывают нагревательные секции.
После установки системы нужно ее включить и проверить.
После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

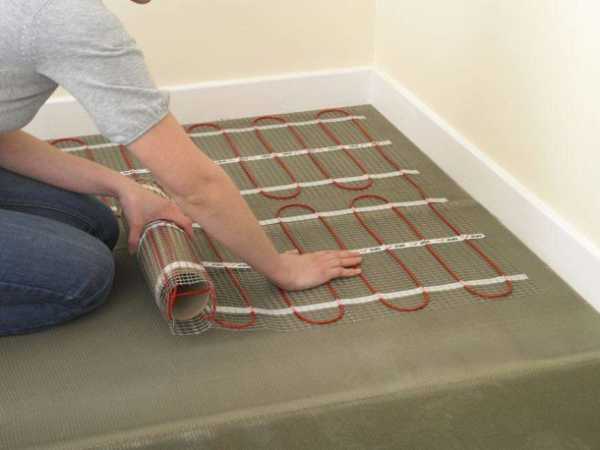

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно! Нагревательные маты можно использовать только на открытом пространстве. В местах, где будет стоять мебель, маты не укладываются!

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

Тщательно очистите основание, при необходимости выровняйте.
Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).
Далее можно приступать к укладке теплоизолирующих материалов.
Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.
Важно! Полосы должны идти встык, но не накладываться друг на друга!
Изолируйте все медные полосы на линиях среза!
После этого подключите все провода к терморегулятору по схеме производителя.
Выполните проверку системы.
Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.
Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

samoremont.com

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Видео — монтаж теплого пола под плитку

stroyvopros.net

Укладка теплого пола под плитку своими руками (видео)

Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.

Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

Виды теплых полов

Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:

Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.

Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Подготовка основания

Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.

Демонтируется старое напольное покрытие.
Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
Базовая поверхность грунтуется.
Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.

Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.

Сверху укладывается гидроизоляционная пленка.

Особенности монтажа нагревательных элементов

Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:

Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.

Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.

При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.

Монтаж греющих полов

Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.

Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.

Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.
