При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

• требования к диаметру дымохода;
• вертикальность проёма;
• ровность и прямота;
• наличие зонтика на верхушке;
• наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

• открытые;
• турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

• кирпич;
• нержавеющая сталь;
• керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

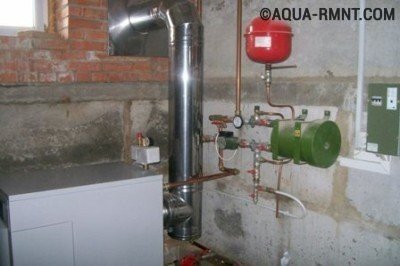

Фото дымоходов для газовых котлов

Также рекомендуем посетить:

Дымоходы для газовых котлов: как сделать своими руками

Автор Виталий Варламов На чтение 17 мин. Опубликовано 21.08.2017

Для вывода продуктов горения, образующихся при сгорании природного газа, используются дымоходы различной конструкции. Ранее дымоходы возводились только из асбестоцементных труб и кирпича. Сейчас же дымоотводящую трубу можно собрать из долговечных и лёгких материалов, обладающих гораздо меньшей стоимостью.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме. При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода.

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30^о;

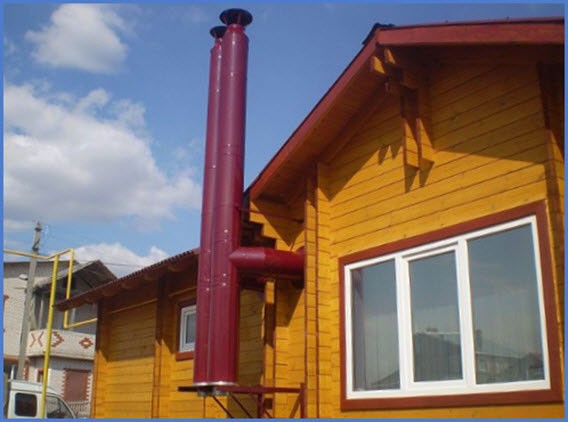

• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90^о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Дымоходы для газовых котлов своими руками

Как и в случае с другим отопительным оборудованием, дымоход для газового котла можно приобрести в специализированных магазинах. Это будет стандартное модульное изделие, которое подбирается с учётом типа котла и его мощности.

Из чего сделать дымоход для газового котла

Дымоход для газового котла можно сделать из различных материалов. Главное, чтобы материал был негорючим, устойчивым к химически агрессивной среде и не пропускал газы, выходящие по дымовому каналу.

Для изготовления деталей стальных дымоходов используется сталь с добавлением молибдена, титана и никеля

С учётом нормативных требований для изготовления дымохода используются следующие материалы:

• кирпич — традиционный материал для изготовления дымоходов твердотопливных печей. Для кладки дымовой трубы используют печной огнестойкий кирпич класса A или Б. При использовании газового оборудования часто применяют комбинированный подход, когда в качестве внутреннего канала используется стальная или асбоцементная труба;
• сталь — применяется для создания дымоходов любой конфигурации. Качество и жаростойкость материала определяет его сплав, который обозначает специальная маркировка. Так, для изготовления дымоходов лучше подходят изделия из стали AISI 316i, AISI 321 или AISI 310S;
• керамика — обожжённая смесь из глины и песка, из которой делают комбинированные дымоходы. Внутренний канал изготавливается из керамической трубы определённого сечения. В качестве защитного кожуха используется короб из керамзитобетонной оболочки или кирпича.

Если проводить детальное сравнение, то лучшим материалом по соотношению цены и качества является оцинкованная сталь марки AISI 321 и AISI 310S. Дымоходы из такой стали рассчитаны на температуру топочных газов до 800 и 1000 ^оC соответственно.

Керамические дымоходы обладают высокими экплутационными характеристиками, но их стоимость заметно выше аналогов из стали

Средний срок службы стальных дымоходов составляет 13–17 лет, но за счёт высокой унификации деталей не придётся менять конструкцию полностью. При ремонте заменяется лишь часть прогоревших модулей.

Керамические дымоходы имеют высокие эксплуатационные характеристики и срок службы более 50 лет, но их стоимость заметно выше аналогов из стали. Поэтому этот вид дымоходов рекомендуется использовать только если есть достаточное количество средств и хочется построить сооружение надолго. Применение кирпичных дымоходов совместно с газовым оборудованием неоправданно как по трудозатратам, так и по конечной стоимости конструкции.

Как рассчитать параметры дымохода для газового котла

Для того чтобы правильно подобрать или изготовить дымоход, необходимо провести расчёт сечения дымовой трубы, а также её высоты относительно уровня конька. Общая высота дымохода подбирается согласно нормативным правилам, указанным в СНиП 2.04.05–91.

Таблица: зависимость сечения дымовой трубы от мощности газового котла

Сечение дымовой трубы, мм	Пиковая мощность газового котла, кВт
120	24
130	30
170	45
190	55
220	80
230	100

Для расчёта сечения трубы используется следующая формула — F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

• K — постоянная величина, значение которой варьируется от 0,02 до 0,03;
• Q — максимальная производительность газового оборудования, указанная в спецификации;
• H — расчётная высота дымовой трубы согласно СНиП.

Для газовых котлов минимальная высота дымовой трубы должна быть не менее 5 м. Высота относительно конька подбирается из правил, описанных в начале статьи. Напомним, что минимальная высота относительно конька должна быть не менее 0,5 м.

После того как площадь трубы рассчитана, необходимо сравнить полученное значение с данными, которые указаны в таблице. При необходимости расчётный диаметр дымового канала округляется к большему значению.

Монтаж дымохода своими руками

Для сборки дымохода используются одноконтурные стальные трубы или специальные сэндвич-трубы нужного диаметра. Если выбран первый вариант, то после сборки дымохода рекомендуется провести его утепление. Во втором случае теплоизоляцию дымовой трубы проводить не нужно.

При использование сэндвич-дымохода дополнительное утепление дымовой трубы не требуется

В качестве примера приведём технологию монтажа стального дымохода для газового котла. Для сборки дымохода потребуются прямые трубы из стали длиной 50 или 100 см, отводы дымохода 30^о, проходная коробка для стен и перекрытий, дефлектор, обжимные хомуты и термостойкий герметик.

Если диаметр выходного патрубка не совпадает с диаметром дымовой трубы, то используется соответствующий переходник. В качестве изоляционного материала лучше применять базальтовую вату.

Монтаж дымохода для газового котла проводится в следующей последовательности:

1. Выполняется подсоединение одностенной или утеплённой трубы к выходному патрубку газового котла. Для этого патрубок промазывается термостойким герметиком, после чего на него надевается переходник, который затягивается обжимным хомутом.
2. Для соединения переходника с трубой используется аналогичный подход. Сначала монтажный конец переходника обрабатывается герметиком. Далее на него насаживается прямая труба на нужную глубину. После чего соединение затягивается хомутом.

   Перед сборкой дымохода рекомендуется проверить его комплектность на наличие всех модулей и крепёжных элементов

3. Для вывода дымовой трубы через потолок потребуется выпилить в нём отверстие квадратного сечения. Размер отверстия подбирается таким образом, чтобы от дымовой трубы до перекрытия оставалось расстояние не менее 20 см.
4. В выпиленное на потолке отверстие монтируется стальной короб. Для крепления используются стальные саморезы длиной 30–50 мм. Затем через короб пропускается труба, которая монтируется на модуль, подсоединённый к патрубку. Пространство между трубой и коробом заполняется минерализованным утеплителем. Сверху короб закрывается стальной пластиной.

   Место вывода дымовой трубы через потолок обязательно изолируется стальным коробом

5. Если после ввода трубы в межчердачное пространство требуется её смещение, то проводится монтаж колена 30^о по описанной выше схеме. В остальных случаях проводят монтаж прямого участка трубы.
6. Для вывода дымохода через кровлю выполняются аналогичные действия. Сначала выпиливается отверстие квадратного сечения нужного размера. Далее проводится установка монтажной пластины с отверстием под трубу. Затем монтируется прямой участок дымовой трубы. В завершение на дымовую трубу надевается конусный доборный элемент из стали или негорючего пластика.

   На выходное отверстие дымохода обязательно устанавливается дефлектор

7. На завершающем этапе проводится монтаж оставшегося участка дымовой трубы. На конец трубы устанавливается оголовок и дефлектор. После сборки проводится проверка работоспособности собранной конструкции. Для этого достаточно, чтобы оборудование проработало на 50–60% от максимальной мощности в течение одного часа.

При монтаже внешнего дымохода используется поворотное колено 90^о. Колено подсоединяется напрямую к переходнику, который также монтируется на патрубок газового котла.

Для вывода дымохода потребуется выпилить отверстие в несущей стене. Размер отверстия подбирается так же, как и в случае с потолком и кровлей. Далее в стене монтируется стальной короб, через который пропускается труба. Для заполнения короба используется базальтовая или минеральная вата.

Для повторного поворота трубы монтируется ещё одно колено 90^о. В качестве несущей конструкции используется специальная опора с кронштейном, которая устанавливается под поворотное колено. Шаг установки подвесных кронштейнов 1–1,5 м. Дальнейшие действия аналогичны — необходимо собрать дымовую трубу из прямых изделий, которые соединяются при помощи хомутов и герметика.

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

• трубу с фланцем;
• коаксиальное колено 90^о;
• соединительный адаптер;
• настенные накладки;
• уплотнительные кольца;
• соединительные хомуты;
• декоративную розетку;
• крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

1. Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.

   Дымовая коаксиальная труба должна быть наклонена в строну улицы на 2–3 градуса

2. Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3^о.
3. Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90^о.

   После установки на конец коаксиальной трубы монтируется ветрозащита

4. Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Видео: дымоход для газового котла из сэндвич-труб

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 ^оС.

Если температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Видео: конденсат в дымоходе

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если требуется уменьшить уровень тяги, то для этого потребуется пересобрать дымоход на основе дымовой трубы большего сечения. Для увеличения тяги рекомендуется проверить качество монтажных стыков и провести механическую чистку дымового канала при помощи стального троса с насадкой-ёршиком.

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Дымоходы для газового котла в частном доме: выбираем правильный!

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. При установке данного устройства нельзя допускать ошибки, так как это приведет к недостаточной тяге, большому расходу топлива и неполному выводу продуктов горения наружу. Чтобы не пришлось переделывать дымоход, нужно учесть все рекомендации специалистов. Обустройство оборудования должно выполняться с учетом установленных нормативов и требований.

Правильный дымоход необходим в каждом жилище с автономной системой отопления

Читайте в статье

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

• основная труба для вывода дыма;
• набор патрубков для переходов;
• переходники, крепежные элементы и хомуты;
• тройники для устранения конденсата и отводы;
• телескопические трубки и наконечники.

На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

• высокий уровень КПД;
• безопасность жильцов дома;
• эффективность функционирования конструкции;
• комфортный микроклимат в помещении.

При установке важна высота изделия

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии.

В процессе монтажа нужно придерживаться следующих правил:

• установка производится снизу вверх;
• конструкция должна располагаться только в вертикальном направлении;
• труба не должна превышать высоту в 5 м;
• исключаются любые изгибы в трубе;
• переходы и стыки должны герметизироваться;
• оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

При соблюдении всех правил технологии монтажа создать правильную установку можно своими руками

Нюансы устройства дымохода газового котла в частном доме

Любые типы изделий должны устанавливаться в соответствии с нормами СНиП. При их нарушении могут возникать различные проблемы. Нужно организовать нормальную тягу. Стоит продумать конструкцию для сбора конденсата, чтобы влага не накапливалась на стенках. Необходимо соблюдать герметичность стыков и соединений. Все детали в точках соединения плотно прилегают друг к другу.

На схеме представлены разные варианты установки системы: внутренний и внешний

Дымоходы для газового котла в частном доме возводятся с учетом таких факторов:

• конденсат устраняется с применением специального механизма, который монтируется внизу конструкции;
• установка производится в вертикальном направлении, и не имеет уступов;
• область трубы, которая объединяет котел с дымоходом, должна обладать вертикальным отрезком.

На схеме изображены все важные элементы

В перекрытиях и перегородках, где протягивается труба, прокладывается минеральная вата. Оголовок трубы монтируется выше крыши на полметра. Устройство комплектуется по схеме, представленной производителями определенных моделей.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Обзор и цены некоторых моделей

Перед приобретением дымохода стоит рассмотреть отдельные модели, их характеристики и цены.

Использование качественных моделей позволяет соорудить функциональную дымоходную конструкцию

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом. Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

• делается разметка для прохода трубы;
• выполняются отверстия по проделанным отметкам;
• устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
• в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
• стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
• дымоход крепится к поверхности стены при помощи специальных кронштейнов;
• в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

как правильно сделать и установить

Все котлы при сжигании топлива, выделяют токсичные дымовые газы, которые нужно отводить в атмосферу. Для этого в доме обустраивается дымоход для газового котла.

Конструкция дымохода выполняется из взаимосвязанных элементов и отводной трубы, ее можно сделать своими силами, при этом потребуется выполнить все рекомендации завода-изготовителя котла.

СодержаниеПоказать

Виды дымоходов для индивидуального дома

Температура топочных газов, отводимых из топки котлоагрегата через дымоотвод, зависят от вида сжигаемого топлива, например, для газа она находится в пределах 150 -200 С.

Кроме отвода горячих отравляющих веществ, дымоходы для газовых агрегатов должны обеспечить скорость движения газов, чтобы минимизировать скопление сажи на внутренних поверхностях нагрева котлоагрегата и дымоотводящих каналов.

Наиболее популярные системы дымоотвода, которые устанавливают в коттеджах:

1. Нержавеющие конструкции. Они признаются наилучшим вариантом, по той причине, что невосприимчивы к коррозионному воздействию агрессивных газов, обладают сравнительно незначительным весом и организуют хорошую тягу. Период использования газохода из нержавеющей стали составляет более 15 лет. Подобную систему допускается монтировать собственными силами, поскольку она собирается из взаимосвязанных модулей, которые продаются в торговой сети.
2. Система из оцинкованной стали менее надежная, чем нержавеющие конструкции, особенно в конструкциях, в которых часто образуется конденсат. Вода, соединяясь с азотом и серой в уходящих газах, образует серную и азотную кислоту, способную в течение пяти лет вывести такой дымоход из строя.
3. Керамические дымоходы могут эксплуатироваться свыше 30 лет. Материал имеет высокие показания кислотной и термостойкости, особенно пользуются популярностью конструкции с внешним стальным контуром.
4. Коаксиальный дымоотвод относится к современной системе, обладает высокоэффективными аэродинамическими характеристиками, в связи, с чем создает хорошее разряжение в топке. Строение данного газохода выполнено в виде двух труб, одна расположена в другой. По внутренней, отводятся дымовые газы, а воздух поступает по внешней. Положительным при этом является система подогрева воздуха, поскольку он продвигается вдоль горячей внутренней трубы и поступает в топку уже горячим, тем самым снижая удельные расходы топлива на выработку единицы тепловой энергии. Система предварительного подогрева повышает КПД котла до 5-6 %. Такая конструкция допускает выполнять ремонт дымоходов для газовых котлов своими силами.
5. Кирпичный дымоход — это традиционный вариант обустройства дымовых каналов. Когда-то их применение было массовым, а сегодня они уже не соответствуют современных энергоэффективным требованиям в бытовой теплоэнергетике. Массивность конструкции дымохода из кирпича для газового котла и большее внутреннее сопротивление снижают тягодутьевой напор в котле, особенно при максимальной нагрузке. Чистить кирпичный дымоход требуется довольно часто, на его внутренних поверхностях скапливается конденсат, в связи, с чем кислотная среда разрушает кирпичные конструкции.
6. Асбоцементные трубы — недолговечная система, ее применяют в качестве временного газохода. При сравнительно недорогой цене, монтаж дымохода газового котла выполнить довольно сложно, так как требуется строго вертикальная установка дымохода для газового котла, что сложно выполнить из-за тяжеловесной конструкции.

Требования государственных нормативов

При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.

Основные требования к дымоходам для газовых котлов:

1. Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
2. Выполнение необходимых уклонов, снижение поворотов.
3. Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
4. Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
5. Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
6. Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
7. На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
8. Устанавливают дефлектор на дымоход газового котла.
9. Газовые котлы без дымохода в эксплуатацию не допускаются.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Какой лучше газоход выбрать при покупке

Газовые котлы оснащаются одной из 2-х типов топочных камер: открытой либо закрытой. Снаружи нагревательные установки практически ничем не отличаются, но принцип функционирования у них отличается. Осуществляют выбор дымохода в зависимости от разновидности используемой топки.

Разработчики котлоагрегатов в заводской документации, как правило, обозначают наименьшие габариты газохода для котельного оборудования и прочие параметры к дымоотводному комплексу.

До того, как подобрать дымоотвод — приобретают котлоагрегат. Помимо характеристик дымовых газов на выходе из котла, подбор газохода определяется конструктивными характеристиками здания.

К примеру, при монтаже источника теплоснабжения на мансарде, для отвода продуктов сгорания рационально подобрать стальной дымопровод, обладающий небольшим весом и не требующий выполнения укрепления перекрытий.

Правильно выбирать котлоагрегат и дымоотводящую трубу до начала возведения жилья, чтобы предварительно выполнить требуемые для их инсталляции изменения в конструкционных элементах строения.

Подбор оборудования и безошибочный расчет дымохода для газового котла лучше поручить специалисту, а если котел будет работать на газовом топливе, то потребуется выполнение проекта установки котлоагрегата с дымоотводом, иначе горгаз не выдаст разрешение на подачу газа к такому источнику отопления.

Из какого стройматериала надежнее выполнить самому

Правильный выбор материала дымохода, будет зависеть от того какое топливо планируется использовать: магистральный или сжиженный газ, печное топливо, уголь, древесные материалы или пеллеты. Абсолютно все они отличаются температурой сгорания, объемом и составом уходящих газов.

В связи с этим при выборе стройматериала для газоходов принимают во внимание следующие характеристики:

1. Для твердотопливных котлоагрегатов и каминов нужно подбирать материал, который способен выдержать номинальную температуру приблизительно 700 С, с возможностью краткосрочного повышения до 1000 С — допускается кирпичные и реже керамические дымопроводы.
2. Для газового топлива требуется газоход, способен выдержать температуру в 220 С с временным подъемом до 400 С — допускается использовать дымоходы из нержавеющей стали.
3. Для жидкотопливных котлов необходима дымоходная труба, способной выдержать температуру до 250 С и временным повышением до 400 С, а кроме того устойчивой к агрессивной среде уходящих газов — допускается использовать нержавеющие трубы.

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции — с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

• К — расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N — мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н — минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

Порядок монтажа дымохода для газового котла можно рассмотреть на примере возведения сэндвич-системы:

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

1. С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
2. С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
3. Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Обслуживание и чистка

Безопасная работа котлов, прежде всего, зависит от исправной работы дымоотводной системы котла отопления. В процессе работы дымовые каналы забиваются сажей, которая может самовоспламеняться, горение ее происходит при температуре 1000 С, что способно разрушить любую дымоотводящую систему, перебросив огонь на крышу и другие важные конструктивные элементы в доме. Для того чтобы этого не произошло, выполняют периодическую очистку дымовых каналов и газоходов котла.

Своевременная очистка газохода важна по ряду факторам. Прежде всего, от этого будет зависеть эффективность системы дымоудаления, для обеспечения полного горения и удаление уходящих газов.

Во-вторых, чистый дымоход для газового котла в частном доме это обеспечение собственной безопасности и сохранения имущества от пожара.

Нормы, которые регламентируют периодичность проверок дымохода зависят от использованного топлива. При использовании твердотопливных котлов на угольном топливе с мощностью менее 50 кВт, очистка выполняется не менее 4 раз/год, а свыше 50 кВт — 6 раза/год.

Таким образом, подводя итог, можно обозначить, то система дымоотведения любого котла, является важным элементом безопасности жилого дома.

Для того чтобы обеспечить безаварийную работу котла и пожарную безопасность в доме, перед тем как правильно сделать систему, она должна тщательно рассчитываться и устанавливаться согласно требованиям СНИП и проекту установки газового котла.

Выбор дымохода для газового котла: требования

Дымоход для газового котла относится к важнейшей части системы, отвечающая за отведение газообразных продуктов горения. Согласно требованиям безопасности, абсолютно все котлы изготавливаются из нержавеющей стали. Они намного долговечнее и надежнее, чем дымоотводы из кирпича, которые очень восприимчивы к температурным перепадам. Изделия из нержавейки устойчивы к коррозийному воздействию, они не разрушаются и не деформируются под влиянием агрессивных сред. Благодаря тому, что конструкция состоит из модулей, можно быстро осуществить замену какой-либо детали. Монтаж дымоходов выполняется с помощью специальных отводов.

Какой должен быть правильный дымоход или для чего он необходим

Идеальная форма дымохода – цилиндрическая. Она обеспечивает эффективный отвод продуктов горения, в том числе и угарный газ, который очень коварен и опасен для человеческого здоровья и жизни. Угарный газ совершенно не имеет никакого запаха и цвета. Поэтому люди могут отравиться им даже не подозревая об опасности. Кроме того, цилиндрический дымоход очень удобен в эксплуатации, так как его легко чистить. Квадратные конструкции также встречаются, но они обладают наименьшей силой тяги. При проектировании дымохода учитывается множество факторов: габариты, диаметр, уклон, сечение и многое другое. Поперечный срез дымоходной магистрали должен иметь такой же размер, как и патрубок газового котла. Для газовых котлов рекомендованы вертикальные дымоходы и не имеющие уступов.

Дымоход для газового котла: правила выбора

Сейчас рассмотрим вопрос как выбрать дымоход для газового котла и на какие технические особенности следует обратить внимание.

Выбранный дымоход должен быть произведен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. Также он должен соответствовать мощности и типу газового котла. Огромная ошибка, когда пользователи пытаются подключить современный агрегат к устаревшему дымоотводу выложенного из жаропрочного кирпича. Для того чтобы выбранная конструкция обеспечивала полную безопасность, рекомендуется обратиться за помощью к специалистам, которые сделают все необходимые расчеты и посоветуют подходящую модель.

Основные требования к дымоходу выглядят следующим образом:

Основные правила при эксплуатации отопительных приборов – безопасность проживающих или работающих людей в здании. Поэтому дымоотводы должны:

• Обеспечивать необходимую тягу, полное прогорание топлива и отвод элементов горения.
• Герметичность соединения всех элементов, исключающая попадание газообразных веществ в помещение, в котором проживают или работают люди.
• Изготавливаться из огнеупорного и устойчивого к температурным колебаниям материала.
• Должен иметь гладкую внутреннюю поверхность.
• Иметь правильный конденсатосборник, так как он сможет предотвратить скопление влаги на стенках дымоходного канала.
• Требования к дымоотводам газовых котлов связаны и с монтажными работами. Значительное внимание уделяется местам стыков. Они должны плотно прилегать друг другу, обеспечивая полную герметичность. Благодаря чему газообразные вещества не смогут проникнуть во внутрь помещения.

Наиболее популярны сооружения от таких знаменитых компаний как Аристон, Viessmann, Vaillant, Baxi.

Специфика дымоходов для газовых котлов

Стоит отметить, что кирпичные конструкции не только устарели в плане дизайна, но и совершенно не соответствуют современным требованиям норм безопасности. Поэтому если перед вами стоит выбор дымохода для котла на газе, рекомендуется обратить внимание на коаксиальные конструкции. Данный вариант обладает не только интересным внешним видом, но и отличными эксплуатационными качествами.

В устройстве находится две трубки, одна входит в другую и выводятся на улицу. Внутри трубы соприкосновение между ними отсутствует благодаря наличию перемычек. Данный вариант конструкции образует два независимых канала, выполняющие две разные функции.

• Предназначение трубы небольшого диаметра – вывод элементов горения;
• Предназначение трубы большого диаметра – транспортировка воздуха в камеру сгорания.

Отсюда видно, что пересечение выводящегося дыма с поступающим воздухом не происходит. Особенность конструкции в том, что воздушная среда помещения не перемешивается с газообразной средой, образующаяся внутри дымохода.

Преимущественные характеристики коаксиальных дымоходов

Рассматривая преимущественные характеристики коаксиальных дымоходов следует учесть, что они не универсальны и подходят лишь для определённых видов газовых котлов. Чтобы работа осуществлялась качественно, монтаж дымоотвода необходимо реализовать совместно с котлом оснащенным закрытой камерой сгорания обеспечивающая принудительную тягу. Встроенный вентилятор улучшает качество работы всей дымоходной системы.

Коаксиальные дымоходы интересны пользователям по многим причинам:

• Горизонтальное расположение дымоотвода исключает необходимость пробивать отверстие в крыше чтобы обеспечить отвод продуктов горения. Вывести трубу можно через ближайший к оборудованию оконный проем или стену.
• Устройство коаксиального дымохода предотвращает выжигание кислорода в самом помещении, а также благодаря герметичности конструкции доступ в помещение угарного газа невозможен.
• Высокий КПД приводит к тому, что происходит полное сжигание газа, следовательно, в атмосферу не попадают элементы не сгоревшего топлива, что положительно влияет на экологический показатель.
• Большой размерный диапазон труб позволяет без труда подобрать вариант с подходящей силой производительности.
• Малые размеры, что очень удобно в условиях эксплуатации в небольших помещениях.
• При выведении продуктов горения, внутренняя часть нагревается не сильно, что в свою очередь позволяет избежать возникновение пожара.

Разновидности коаксиальных дымоходов

На рынке представлены различные варианты коаксиальных дымоходов:

• Из нержавеющей стали;
• Из оцинкованной стали;
• Из кислотостойкой нержавейки.
• Также бывают комбинированные модели, в которых внутренняя и внешняя части изготавливаются из стали разных марок.

Стандартный набор коаксиальных дымоходов состоит из следующих элементов:

• Сборника конденсата. Представляет собой отдельную емкость, в которой собирается конденсат.
• Прямой трубы;
• Тройника, который необходим для разделения дымоотводов;
• Верхнего наконечника дымохода. Его функция — защита трубы от попадания в нее различного вида загрязнений и осадков.
• Колена, которое служит в качестве составной части дымохода и соединяет трубы с котлом.

Прямые трубы являются своеобразными формирователем дымоотвода.

Дымоходы для газовых котлов: тонкости монтажных работ

Устанавливается дымоотвод как внутри здания, так и снаружи. Установка должна быть выполнена с соблюдением норм пожарной безопасности и без нарушения строительных норм. Специалисты рекомендуют осуществлять монтаж дымохода совместно с газовым котлом. Правильное расстояние между ними должно быть не более 1.5 метров. При необходимости расстояние может быть увеличено, но максимальная длина не может превышать трех метров.

Процесс монтажа ограничен определенными правилами:

• Допустимый угол некоторых элементов дымохода – не больше 30 градусов.
• Участки поворотной трубы дополняются люком, который необходим для удобной чистки внутренней части, а также для устранения скопившегося конденсата.
• При монтаже дымохода следует определить место для капельника и ревизии.
• Обязательно должен присутствовать стабилизатор тяги.
• Участки трубы выходящие за пределы дома, специалисты настоятельно рекомендуют утеплять. Для этих целей можно использовать плиты минеральной ваты.
• Следует проследить за тем, чтобы между деталями и соединяющими элементами не образовывались зазоры.
• Необходимо добиться совершенной плотности всех соединений, чтобы исключить риск возникновения разгерметизации конструкции.

При монтаже дымохода, труба может быть направлена как вертикально, так и горизонтально, в зависимости от типа котла и условий размещения конструкции. Соединение отдельных элементов труб выполняется с помощью специальных коаксиальных колен или же соединительных элементов — хомутов или фланцев.

Если требуется только лишь нарастить трубу можно обойтись лишь хомутами. Внутри помещения, труба декорируется специальными накладками, которые изготавливаются в любой цветовой гамме. Благодаря этому они отлично вписываются в любой интерьер.

Популярные производители правильных дымоходов для конденсационного газового котла

Сегодня приобрести правильный дымоход для газового котла совершенно не сложно. Интересные, долговечные и надежные марки:

• Дымоходы «Висман» изготавливаются из нержавеющей стали, которая обладает массой преимущественных характеристик. Стандартная длина дымоотвода от данного производителя – три метра. Их предназначение — выведение продуктов горения.
• Дымоходы Vaillant славятся высоким качеством. У данного производителя можно найти как двухконтурный, так и одноконтурный котел. Приемлемое соотношение цены и качество.
• Дымоотводы Baxi изготавливаются с диаметром 100/60 мм и 125/80 мм. Обладают легкостью и надежностью. Данные модели созданы специально для эксплуатации в российских климатических условиях.
• С хорошей стороны показали семя дымоотводные системы от компании Nova Florida.

28.06.2017

Возврат к списку

Требования к дымоходу газового котла: нормативы и рекомендации

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

Внутреннее строение керамического дымохода

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

• Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
• Проходной патрубок.
• Телескопические трубы.
• Кронштейн и хомут – основные стеновые крепления.
• Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
• Наконечник конической формы.
• Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

• Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
• Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
• Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
• Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
• Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Внутренний дымоход	Наружный дымоход
Если предполагается отопление всех помещений, через которые будет проходить дымоход, то теплоизоляция не нужна. Утепляется только наружная часть трубы.	Есть необходимость в полноценном устройстве теплоизоляции
Более высокий риск попадания угарного газа в помещение. Повышенная пожарная опасность.	Высокий уровень безопасности эксплуатации.
Требуется множество различных по конструкции составных элементов, что влечет сложность монтажа.	Составные части дымохода являются однотипными — монтаж более прост.
Сложности при выполнении ремонтных работ.	Ремонт выполнить очень просто при любых проблемах.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
2. Вырезаем проем для трубы.
3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
5. Наращивается труба, если нужно используются «колени».
6. Для монтажа через перекрытия применяется специальный патрубок.
7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
10. Для завершения конструкции предназначен специальный конусообразный наконечник.
11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

Оцените статью: Поделитесь с друзьями!

Дымоход для газового котла в частном доме

Дымоход — это не только часть трубы, которая возвышается над крышей. На самом деле это сложный механизм, отвечающий за отведения продуктов сгорания от отопительного прибора. И не важно, на чем работает ваш котел, на жидком, и твердом топливе или газу, он должен иметь систему отвода дыма и газа.

Поэтому, необходимо разбираться в его устройстве, знать принцип работы и правила эксплуатации, хотя бы на базовом уровне. При подключении к котлу отопления, придется придерживаться определенных правил.

Прежде чем идти в магазин за оборудованием или обращаться в специализированную компанию, стоит побольше узнать о различных вариантах дымоходов, ознакомиться с их достоинствами и недостатками.

Виды дымоходов — какой выбрать

Классический дымоход из кирпича сегодня уже вряд ли вам предложат. Так как они постепенно уходят в небытие, а их место занимают более современные. Кирпичные дымоходы отличаются сложной конструкцией, которая к тому же занимает большое пространство.

На его возведение требуется много времени и средств. Кроме того, кирпич по своим техническим характеристикам значительно уступает новым конструкциям. В результате, многие владельцы домов, в которых установлен газовый котел, используют более современные конструкции.

Видео: Устройство дымохода

Из нержавеющей стали

Нержавейка устойчива к механическим повреждениям и воздействию агрессивной среде. Дымоход из нержавеющей стали представляет из себя две трубы разного диаметра, вставленные друг в друга.

Пространство между труб заполняется жаростойким утеплителем — базальтовая вата. Это так называемая сэндвич система, которая используется для предотвращения конденсата в трубе из-за разницы температур. Вид у такого устройства эстетичный и современный, поэтому спрос на такие конструкции довольно высок.

Коаксиальный

Является отличным решением для оборудования газового котла дымоходом. Из-за специфического внешнего вида его не спутаешь ни с каким другим.

Главным преимуществом конструкции является полное отсутствие конденсата. Кроме этого коаксиальный дымоход внешне выглядит привлекательно, обладает всеми необходимыми характеристиками, прост в монтаже, не занимает много места.

Керамический

Использование керамического дымохода популярно в элитном строительстве. У потребителей среднего класса не пользуется особым вниманием.

Хотя это надежная конструкция, отвечающая всем требованиям пожаробезопасности. Кроме того, они легко монтируются вполне доступны по цене.

Требования к дымоходам

При монтаже дымоходов для газового котла необходимо придерживаться требований регулирующих правила и особенности монтажа, которые прописаны в СНИП 2.04.05-91 (Отопление, вентиляция и кондиционирование).

Чтобы монтаж прошел без нарушения, эти правила должны соблюдаться безукоризненно. Именно от этого зависит безопасность при эксплуатации.

Несколько правил для обязательного исполнения:

• Наличие хорошей тяги;
• Для предотвращения скопления конденсата на стенках, его оборудуют конденсатосборником;
• Все стыки должны плотно прилегать и быть герметичными;
• Уклон не должен превышать 30°;
• Ответвление труб допускается максимум на 1 м.;
• Не должно быть поперечных сечений, колена устанавливаются в необходимых местах, допустимое количество — 3 шт. При этом система должна быть оборудована ревизионными лючками;
• Нижняя часть трубы оборудуется ревизией и капельником;
• Стыки на трубах не должны совпадать с перегородками и перекрытиями;
• Горизонтально расположенная труба не может превышать 3 метра для строящегося дома и 6 метров для эксплуатируемого;
• Расстояние от дымохода до легковоспламеняющихся материалов — минимум 25 см;
• Если труба проходит через конструкции, выполненные из легковоспламеняющихся материалов, она изолируется, например базальтовой ватой или огнеупорной мастикой.

Монтаж внутри или снаружи

В частном доме дымоход может быть внутренним или наружным. Внутренние дымоходы отличаются отсутствием необходимости теплоизоляции. Утепление производится только для части конструкции которая выходит из дома на улицу.

Монтаж производится из нескольких частей разного диаметра, что влечет за собой сложности плотного соединения и герметизации. Минусом этого варианта является сложный монтаж и возможна утечка угарного газа в помещение.

Наружный считается более безопасным, однако для него требуется качественное утепление. Все составные части наружного дымохода хорошо подогнаны, что значительно облегчает его сборку.

Монтаж внутреннего дымохода

До начала сборки, нужно хорошо продумать и вымерить будущую конструкцию. Затем разметить перекрытия и крышу, отметив места, в которых надо сделать отверстия.

После того, как вы будете уверены в правильности разметки можно вырезать проемы и приступить к монтажу.

1. Патрубок газового котла соединяется с переходным адаптером;
2. Затем подводится тройник, ревизия и основной кронштейн;
3. Наращивается труба, при необходимости можно использовать дополнительные колена;
4. Стыки труб скрепляются хомутами;
5. Для перекрытий используется специальный патрубок;
6. К стене дымоход крепится специальными хомутами и кронштейнами с шагом 2 и 4 метра соответственно;
7. Выполняется теплоизоляция.

Монтаж дымохода снаружи

Для вывода газоотводящей трубы на улицу так же надо все замерить и отметить на стене место для отверстия. Когда отверстие будет готово, к газовому котлу подключается проходной элемент и труба выводится наружу. Затем устанавливается тройник с ревизией и заглушкой.

Труба наращивается до нужной длины, скрепляется хомутами и крепится к стене кронштейнами через каждые два метра. Производится теплоизоляция трубы. Если дымоход собирается из «сэндвичей» дополнительное утепление не требуется.

Особенности подключение дымохода к котлу

К одному дымоходу можно подключить только один газовый котел. Подключение нескольких приборов с помощью совмещения труб не допускается, так как это может привести к проникновения продуктов сгорания в помещение. Так же нельзя совмещать разные по составу материалы: кирпич, асбест, металл.

Оптимальной высотой дымохода считается 5 метров и выше. Над плоской кровлей труба должна возвышаться на 1,5 метра. Труба, высота которой превышает 2 м. дополнительно фиксируется растяжками.

Заключение

Перед началом монтажа дымохода, если решили сделать это самостоятельно, внимательно изучите правила и технологию. Если нет уверенности, что справитесь, лучше обратиться в специализированную компанию, чтобы быть уверенными в безопасности.

Не зависимо от того, какой дымоход выбрали, залогом бесперебойной работы газового котла, будет его правильная эксплуатация и обслуживание. Для этого нужно раз в год проводить его осмотр и чистку, а при наличии повреждений устранять их.

Видео: Как установить котел и дымоход в деревянном доме

Дымоходы и системы отвода дымовых газов для газовых плит и пожаров

Главная »Дымоходы и дымоходы» Дымоходы и дымоходы для газовых плит и пожарных

Сегодня нет необходимости устанавливать газовый камин или печь в традиционный дымоход с обычным дымоходом; Многие газовые приборы предлагают вам вариант сбалансированной системы дымохода, которая незаметно выходит из вашей собственности через двустенную трубу.

Традиционный дымоход

Обычные дымоходные системы легко узнать как обычные кирпичные или каменные дымоходы, сборные или сборные дымоходы.Если в вашем доме в настоящее время их нет, обычно при необходимости можно установить готовую систему.

Дымоход из кирпича / камня (класс 1)

Дымовая труба возвышается над линией крыши и увенчана традиционной дымовой трубой или газовым терминалом. Этот тип дымохода основан на естественной циркуляции нагретого воздуха для удаления продуктов сгорания в дымоход.

Сборные дымоходы (классы 1 и 2)

Вы увидите металлический кожух дымохода на крыше.Некоторые полностью металлические, в то время как другие могут заканчиваться коротким прямоугольным горшком (но без дымохода). Эти дымоходы создают такую ​​же циркуляцию нагретого воздуха, как кирпичный или каменный дымоход.

Сборный дымоход (класс 2)

Многие современные дома построены с такими дымоходами. Вы можете легко идентифицировать их либо по металлическому кожуху дымохода, либо по выступающему коньку на крыше. Естественная циркуляция нагретого воздуха удаляет продукты сгорания.

Эти дымоходы имеют тенденцию быть очень мелкими по глубине, поэтому часто требуется более тонкий огонь.Однако глубинные приборы можно установить с помощью проставки или более глубокого фальца в камин.

LAS (дымоход не требуется)

Сбалансированные дымоходы работают вместе с газовыми плитами или каминами Gazco со стеклянным фасадом. Прибор полностью изолирован от помещения, в котором он установлен (поэтому отсутствуют сквозняки и повышается эффективность нагрева), а двустенная труба выводит воздух прямо на внешнюю стену.

Воздух для горения втягивается через внешнюю трубу, в то время как внутренняя труба отводит дымовые газы наружу.

В зависимости от выбранной печи или очага двустенная труба может выходить горизонтально через внешнюю стену или вертикально через крышу.

Используя уникальную технологию Veriflame ™ от Gazco, компания Gazco создала прекрасную линейку электрических плит и электрических каминов, которые являются универсальным и потрясающим центром внимания любого дома — и все это без необходимости в дымоходе!

Все электрические плиты и камины работают от стандартной 13-амперной вилки.

Вентиляционное отверстие не требуется (Великобритания)

Все печи, обозначенные этим символом, могут похвастаться тем преимуществом, что обычно не требуют вентиляционного отверстия *, если воздухопроницаемость превышает 5.03М / ч / м2.

* В Ирландии другие требования.

,

Сгорание

Темы котельной — топливо, такое как нефть, газ, уголь, древесина — дымоходы, предохранительные клапаны, резервуары — эффективность сгорания

Адиабатические температуры пламени

Адиабатические температуры пламени водорода, метана, пропана и октана — в Кельвинах

Воздух Подача в котельную

Неполное сгорание котла может привести к образованию окиси углерода — CO — и повторное возгорание может вызвать катастрофические последствия как для персонала, так и для имущества

Альтернативные виды топлива — Свойства

Свойства альтернативных видов топлива, таких как биодизель, E85, CNG и подробнее

Уголь антрацит

Марки угля антрацита

Плотность в градусах API

Плотность в градусах API выражают плотность или плотность жидких нефтепродуктов.Калькулятор преобразования API — удельный вес

Стандарт ASTM — Том 05.06 Газообразное топливо, уголь и кокс

Обзор стандартов в разделе 5 ASTM — Нефтепродукты, смазочные материалы и ископаемое топливо — Том 05.06 Газообразное топливо, уголь и кокс

Биогаз — Энергосодержание

Энергосодержание в биогазе, полученном из городских и промышленных отходов

Биогаз — Типичный состав

Типичный состав биогаза, произведенного из бытовых отходов

Биомасса — Высшая теплотворная способность

Высокоэффективное тепловое топливо биомассы

Биомасса, используемая в качестве Топливо — энергоемкость

Некоторые виды биотоплива и их энергоемкость

КПД котла

КПД котла — полная и низшая теплотворная способность

Скорость выхлопа котла

Рекомендуемая скорость выхлопа котла

Тепловая нагрузка котла и площадь дымохода

900 06 Мощность котла и площадь дымохода

Размер дымохода и камина

Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

Размер дымохода

Расчет тяги и требуемой площади дымохода

Классификация угля 9000 угля 5

Классификация угля основан на летучих веществах и кулинарной способности чистого материала

Классификация газов

Окислители, инертные и горючие газы

Эффективность сгорания и избыток воздуха

Оптимизация КПД котла важна для минимизации расхода топлива и нежелательного выброса в окружающую среду

Горение топлива и оксидов азота ( NO _x ) Выбросы

Выбросы оксидов азота — NO _x — при сжигании таких топлив, как нефть, уголь, пропан и др.

Сжигание топлива — выбросы диоксида углерода

Выбросы углекислого газа в окружающую среду CO ₂ при сжигании таких видов топлива, как уголь, нефть, природный газ, сжиженный нефтяной газ и биоэнергетика

Сжигание древесины — теплотворная способность

Дрова и сжигание древесной теплотворной способности — для таких пород, как сосна, вяз, Hickory и др.

Процессы сгорания и эффективность сгорания

Типичные показатели эффективности сгорания в каминах, обогревателях, котлах и т. Д.

Испытания на горение

Испытания на сжигание мазутных и газовых горелок

Выбросы от сжигания биомассы 6

9000 и выбросы

Энергосодержание в некоторых общих источниках энергии

Некоторые распространенные виды топлива для обогрева и их энергосодержание

Взрывные двери в дымоходах

Рекомендуемый размер взрывозащитных дверей или стабилизаторов тяги в установках, работающих на жидком топливе

Дрова для костра — шнур

Совместно rd — наиболее распространенная единица для покупки топливной древесины

Температура пламени Газы

Температура адиабатического пламени для обычных топливных газов — пропана, бутана, ацетилена и других — воздуха или кислорода

Температура вспышки — жидкости

Обычные жидкости и топливо и их температуры вспышки

Температуры точки росы дымовых газов

Температуры точки росы дымовых газов и конденсации водяного пара

Ископаемые и альтернативные виды топлива — энергосодержание

Перечень чистого (низкого) и валового (высокого) содержания энергии в ископаемых и альтернативные виды топлива вместе с описанием измерения содержания энергии

Топливные газы и значения сгорания

Значения сгорания для некоторых топливных газов, таких как природный газ, пропан и бутан — БТЕ на кубический фут

Топливные газы и индекс Воббе

Воббе индекс для обычных топливных газов — пропана, бутана, метана и др.

Топливные газы Нагревательная ценность

Горючие газы и теплотворная способность — ацетилен, доменный газ, этан, биогаз и др. — Стоимость брутто и нетто

Мазут — резервуары для хранения

Размеры резервуаров для хранения мазута

Горелки для мазута

Типы мазутных горелок — типы горшков, типы горелок и вращающиеся типы

Значения сгорания мазута

Значения сгорания в британских тепловых единицах / галлон для жидкого топлива No.1 по № 6

Топливные насосы — мощность всасывания

Одноступенчатые и двухступенчатые топливные насосы и их мощность всасывания

Вязкость мазута

Топливные масла — и их вязкость в зависимости от температуры

Топливо — воздух и дымовые газы Газы

Воздух для горения и дымовые газы для обычных видов топлива — кокс, нефть, древесина, природный газ и др.

Топливо — плотность и удельный объем

Плотность и удельные объемы некоторых распространенных видов топлива — антрацита, бутана, газойля, дизельного топлива, кокс , масло, древесина и др.

Топливо — более высокая и более низкая теплотворная способность

Более высокая и более низкая теплотворная способность (= теплотворная способность) для некоторых распространенных видов топлива — кокса, масла, древесины, водорода и других

Топливо и точки кипения

Некоторые обычные виды топлива и их точки кипения

Топливо и химикаты — Температура самовоспламенения

Температура самовоспламенения для некоторые распространенные виды топлива и химикаты бутан, кокс, водород, нефть и др.

Температура выхлопных газов

Температура выхлопных и выходных газов для некоторых распространенных видов топлива — природного газа, сжиженной нефти, дизельного топлива и др.

Топливо Дымовые газы и средняя точка росы

Температура точки росы дымовых газов для типичного топлива

База данных свойств топлива

Онлайн-база данных свойств нефтяного топлива

Газообразное топливо и его химический состав

Химический состав некоторых распространенных газообразных топлив, таких как угольный газ, природный газ, пропан и др.

Газы — Пределы концентрации взрыва и воспламеняемости

Пределы воспламенения и взрыва для газов — пропана, метана, бутана, ацетилена и др.

Значения брутто и нетто нагрева для некоторых распространенных газов

Общая теплотворная способность и полезная теплотворная способность некоторых обычных газов водород, метан и др.

Валовая ценность сгорания Материалы

Полная величина сгорания для некоторых широко используемых материалов — углерода, метана, этилена и др. — значения в БТЕ / фунт

Потери напора в масляных трубах

Потери напора или давления из-за трения в масляных трубах — различная вязкость и ламинарное течение.

Тепловые потери в масляных трубах

Тепловые потери в Вт / м · K и БТЕ / ч · фут ^o F из масляных трубок в диапазоне температур 10 — 38 ^o C ( 50 — 100 ^o F )

Теплота сгорания

Табличные значения теплоты сгорания (= энергосодержание) обычных веществ вместе с примерами, показывающими, как рассчитать теплоту сгорания

Тепловая ценность

Брутто (высокая) и нетто ( низкая) теплотворная способность

Топливо для отопления — сравнение затрат

Формулы сравнения затрат для топлива для отопления, такого как природный газ, пропан, сжиженный нефтяной газ, мазут и электроэнергия

Скорость циркуляции водогрейного котла

Мощность котла и расход воды — британские единицы и система СИ- ед.

Прерывистый режим горения и КПД котла

КПД снижается из-за прерывистого режима работы котла

Сжиженный газ Natu ral Gas — LNG

LNG или сжиженный природный газ

Сжиженный нефтяной газ — LPG

LPG или сжиженный нефтяной газ

Метан — преобразование между жидкими и газообразными единицами

Преобразование между жидкими и газообразными единицами для LNG или метана

Расход газа

Расход природного газа на обычное оборудование, такое как котлы, духовки, плиты, чайники и т. Д.

Маслопроводы — Рекомендуемые скорости потока

Скорости потока в маслопроводах должны поддерживаться в определенных пределах

Онлайн-калькулятор эквивалентов топлива

Онлайн-калькулятор для расчета эквивалентов энергии топлива — нефть и газ

Оптимальный процесс горения — топливо и избыток воздуха

Стабильные и эффективные условия горения требуют правильного смешения топлива и кислорода

Парафины и алканы — характеристики горения

Тепловые характеристики, воздух / фу соотношения el, скорость пламени, температуры пламени, температуры воспламенения, точки вспышки и пределы воспламеняемости

Пропан — теплофизические свойства

Химические, физические и термические свойства пропанового газа — C ₃ H ₈

Пропан — пар Давление

Давление паров пропана

Пропан-бутановые смеси — давление испарения

Давление испарения пропан-бутановых смесей

Крыша для дымоходов

Крыша для дымовых труб и одностенных вентиляционных отверстий Минимум

Размер котельной

площадь

Уголь стандартных сортов — теплотворная способность

Уголь стандартных сортов и теплотворная способность

Стандартные эталонные топлива и их эквиваленты

Преобразование между эквивалентами топлива

Стехиометрическое горение

Стехиометрическое горение и внешнее мощность воздуха

Классификация топок

Топки для угля могут быть классифицированы по мощности сжигания угля

Отходы топлива

Теплотворная способность топлива из отходов

Древесина и биомасса

Показатели сгорания влажной и сухой древесины — БТЕ / фунты, кДж / кг и ккал / кг

Породы древесины — влажность и вес

Вес сырых и высушенных на воздухе дров

.

Производители промышленных дымоходов в Индии для котлов

Производитель промышленных дымоходов в Индии

• Дымоход Industrial представляет собой высокую конструкцию, используемую для вентиляции или отвода всех газов, образующихся во время сжигания топлива .
• Несмотря на то, что это может быть самоподдерживающееся или поддерживаемое веревками, огромная конструкция из стали или бетона, ее основная функция — просто отводить ядовитые или вредные газы на высоте, где она не контактирует с людьми.

Промышленный котел Дымоходы для котельной

Поскольку законы о загрязнении становятся жесткими день ото дня, все отрасли промышленности используют котлы или печи , включая процесс выпуска вредных газов в окружающую атмосферу должны установить дымоход в свой технологический процесс. Есть также некоторые законы, касающиеся высоты дымохода в зависимости от типа региона.

Компания Thermodyne Engineering System спроектировала, изготовила и установила нескольких промышленных дымоходов по всему миру.У нас есть большой опыт проектирования дымохода, который включает расчет тяги на основе температуры дымовых газов на входе и выходе дымохода .

Мы поставили много дымоходов вместе с паровым котлом в сборе . Общий процесс включает образование дымовых газов в результате сжигания топлива , будь то топлива (твердое / жидкое / газообразное). Затем дымовые газы поступают от котла к воздухоподогревателям и пылеуловителям .После выхода из пылеуловителя дымовые газы попадают в дымоходы через ID Fan, чтобы завершить этот процесс до того, как они попадут в атмосферу.

Промышленный дымоход для котлов

Рабочий дымоход

Рабочий дымоход основан на естественной тяге или эффекте дымовой трубы. Как мы знаем, плотность газа уменьшается с повышением его температуры, поэтому по этой причине, когда дымовые газы попадают в дымоход , в действие вступают силы плавучести воздуха, которые помогают отводить дымовые газы из дымохода. дымоходы .

В случае котла в сборе , использующего вытяжной вентилятор , дымовые газы доставляются этим вентилятором в дымоход , а затем силы плавучести доставляют их в атмосферу. Эти силы плавучести зависят от веса воздуха, вытесняемого дымовыми газами в дымоходах . Чем больше вес, тем больше сила плавучести. И этот вес можно увеличить, увеличив высоту дымохода до .

Раньше, когда в моде были котлов Lancashire , вытяжных вентиляторов не использовались.Причина — чрезвычайно высокая температура дымовых газов на входе дымохода , такая высокая темп. дымовых газов в значительной степени снизили плотность дымовых газов. Теперь они были еще легче, а создаваемая сила плавучести была больше.

Этот отвод дымовых газов в дымоходах создал вакуум на входе дымоходов . Таким образом, из-за этого вакуума (разница давлений между топкой котла и входом дымовой трубы ) дымовые газы прошли весь путь от котла до дымоходов , что устраняет необходимость в нагнетательном вентиляторе .

Котлы Thermodyne , производитель промышленных дымоходов в Индии, успешно спроектировали, изготовили , поставили и установили как конструкцию, так и самонесущие ch imneys в соответствии с IS-6533 (часть 1 и 2) для многих из наши клиенты .

Контакт для промышленных дымоходов.

.

Эффективность сгорания и избыток воздуха

Для обеспечения полного сгорания используемого топлива в камеры сгорания подается избыточный воздух. Избыточный воздух увеличивает количество кислорода для сгорания и сгорания топлива.

• , когда топливо и кислород из воздуха находятся в идеальном балансе — считается, что сгорание составляет стехиометрических

Эффективность сгорания увеличивается с увеличением избыточного воздуха — до тех пор, пока потери тепла в избыточном воздухе не станут больше, чем выделяемое тепло за счет более эффективного сгорания.

Избыточный воздух для достижения максимально возможной эффективности для некоторых распространенных видов топлива:

• 5-10% для природного газа
• 5-20% для мазута
• 15-60% для угля

Двуокись углерода — CO ₂ — продукт сгорания, и содержание CO ₂ в дымовых газах является важным показателем эффективности сгорания.

Оптимальное содержание диоксида углерода — CO ₂ — после сжигания составляет примерно 10% для природного газа и примерно 13% для более легких масел.

Нормальная эффективность сгорания природного газа при различных комбинациях температуры избыточного воздуха и дымовых газов указана ниже:

¹⁾ «Чистая температура дымовой трубы» — это разница температур между температурой дымовых газов внутри дымохода и комнатной температурой вне горелки.

Потери дымовых газов при сжигании мазута

Соотношение между разницей температур дымовых газов и приточного воздуха, концентрацией CO ₂ в дымовых газах и потерей эффективности при сжигании дымовых газов выражается ниже:

Пример — Сгорание масла и тепловые потери в дымовых газах

Если

• , разница температур между дымовыми газами на выходе из котла и температурой окружающей среды составляет 300 ^o C, и
• диоксида углерода измеренное в дымовых газах составляет 10% — тогда

из диаграммы выше

• , потери дымовых газов могут быть оценены примерно в 16% .

.
