Положить водяной теплый пол по деревянному полу
Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.
Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.
Основная идея и практическое решение
Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.
Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.
На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.
Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.
На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.
Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.
Ключевые моменты
Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.
Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.
Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

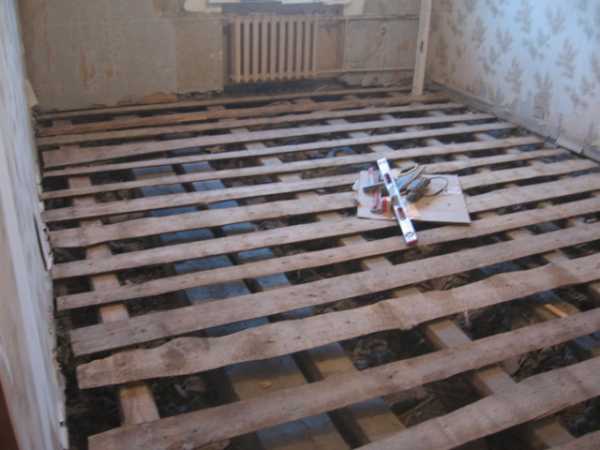

Оценка состояния деревянных конструкций. Предварительное утепление
Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.
Оценка состояния в себя включает:
- визуальный осмотр состояния поверхности деревянных досок;
- ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
- устранение треснувших и прогнувшихся досок;
- выравнивание лагов в местах прогиба;
- добавление лагов, если расстояние между существующими элементами слишком большое.
Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.
Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.
Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.
Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.
Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.
На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

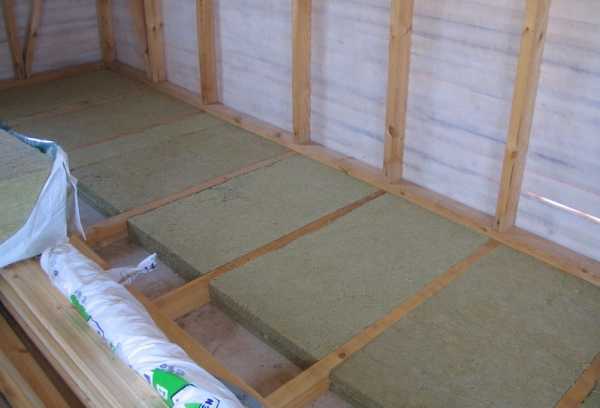

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.
Монтаж половой доски и способы укладки греющих труб
На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.
На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.
Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.
Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.
Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.
На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).
Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -200С, оптимальный шаг для укладки составляет 150-300 мм.
Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.
Завершающий этап. Подключение к автономной отопительной системе отопления
После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.
Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.
Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.
Финиш. Настил напольного покрытия
Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.
На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.
Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.
znatoktepla.ru
система обогрева по лагам на рейках своими руками
Оглавление статьи:
Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.
Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.
Принцип системы «тёплого пола»
Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.
Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе — это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.
Конструкция водяного теплого пола
Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:
- Полистирольная система;
- Деревянная система.
Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.
Настильный вариант монтажа теплого пола.Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.
Используя водяную систему обогрева полов, вы получите множество преимуществ:
- Тепло распределяется равномерно по всей поверхности пола;
- Нормализуется влажность в помещении;
- С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
- Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
- Отсутствие шума и вибрации.
Однако существуют и некоторые недостатки:
- Есть вероятность протекания;
- Возникают трудности при монтаже.
Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.
Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.
Полная подготовка деревянного основания
Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.
Общий порядок проведения работ
Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.
Теплоизоляция
Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.
Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.
Утепление между лаг. Технология укладки досок
Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.
Монтаж теплого пола
Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.
Подключение к отопительной системе
Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях
Опрессовка
В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.
Выбор напольного покрытия
Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.
Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.
Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.
pol-inform.ru
как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео
Содержание:
На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.
Особенности и нюансы водяного теплого пола
Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.
По стандарту структура такой системы включает:
- водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
- насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
- сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
- система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
- контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.
Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.
Подготовка основания под теплый пол
Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.
Процесс этот состоит из следующих этапов:
- черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
- поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
- следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.
Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.
Простейшие способы монтажа
Простыми способами укладки считаются следующие разновидности:
- прямо на теплоизоляционный слой из материала, уложенного между лагами;
- на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.
Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):
- контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
- теплоизоляционный слой;
- жесткое основание;
- пол.
Усложненный способ
Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.
Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.
Далее укладывается металлическая сетка, используемая обычно для армирования стяжки, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома.
Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.
Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.
Использование теплоотражающих пластин
Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.
Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:
- отопительные трубы;
- теплоизоляционный слой толщиной не менее 10-15 сантиметров;
- каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.
Нюансы процесса укладки водяного пола
Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:
- шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
- использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
- относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
- длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
- если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: «Как сделать теплый пол своими руками в частном доме»).
Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.
Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.
В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: «Как сделать теплый пол в деревянном доме – примеры реализации своими руками».
Итог
Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.
При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.
polspec.com
по деревянным лагам и реечный варианты
Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.
Видео о настильной системе теплых полов
С чем придется столкнуться при работах?
Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.
Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.
Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.
Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:
- на порядок сокращен вес обогревательной «подпольной» конструкции;
- полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
- подложка стелется только под ковролин, линолеум или под напольную плитку;
- предельно сокращен срок обустройства;
- исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.
После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.
Конструктивные особенности деревянной водной системы
Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:
- трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
- для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
- металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.
Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.
Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.
Два технологически разных варианта на выбор
Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:
- Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
- Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.
Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.
Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.
Монтаж системы на легком реечном полу
Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.
Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.
Основание подготовили, рейки заготовили — можно приступать к монтажу:
- в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
- крепим направляющие саморезами к черновой основе;
- углы реек в зоне поворота трубопровода скругляем;
- в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;
Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.
- по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
- подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
- убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.
Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?
stroy-banya.com
Вариант укладки теплого пола по деревянным перекрытиям: комбинация засыпной стяжки и литой стяжки (ЦСП чернового пола): |
|
|
|
Данная схема теплого пола по деревянным перекрытиям достатчно универсальна и может применяться как под чистовой пол из ламината, паркета, шпунтованной доски, так и для керамической плитки. Она подойдет как для водяного, так и для электрического теплого пола. Сухая засыпка из смеси цемета с песком, хотя и постепенно приобретет некоторую тердость, все же будет иметь менее жесткую и прочную структуру, чем литой бетон. При подвижках деревянного основания такая засыпка сможет сдемпфировать воздествие на кабель или трубы теплого пола. Но и теплопередача через сухую заспыку теплого пола будет слабее, чем через литой бетон. Мощность электрического теплого пола должна быть ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. Расстояние между балками деревянного пола не должно превышать 40 см. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. Гораздо лучше теплопередача от теплого пола к поверхности пола будет осуществлятся в другом варианте устройства теплого пола по деревянным перекрытиям. Вариант теплого пола в литой бетонной стяжке поверх деревянных перекрытий. |
|
|
|
Наименее рациональным является вариант устройства теплого пола по деревянным перекрытиям, когда теплопередача осуществляется через воздух: Вариант свободной укладки теплого пола в воздушном зазоре под черным или чистовым полом. |
|
|
|
|
В этом варианте монтажа электрического теплого пола обязательно ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. (Спросите поставщика можно ли использовать кабель без стяжки — некоторые виды кабеля могут эксплуатироваться только в бетонной стяжке!) Расстояние между балками деревянного пола не должно превышать 30 см (из-за укладки тонкой шпунтованной половой доски. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. В четырех углах комнаты должны быть сделаны вентиляционные отверстия, прикрытые решетками, для вентиляции отапливаемого воздушного зазора под половой доской. Лучше эта схема подходит водяного теплого пола. Пространство под полом может быть облюбовано мышами. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Конвекция теплого воздуха через вентиляционные отверстия приведет к циркуляции пыли в помещении. |
|
Вариант теплого пола по отражающим алюминиевым пластинам. Данный вариант теплого пола обеспечиваю лучшую теплопередачу с минимальными потерями на поверхность обогреваемого пола и лучше других утеплен снизу. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Вариант подходит для водяного теплого пола. Вместо ЭППС в структуре пола можно использовать ДСП или другие плитные материалы. |
|
|
|
Читать о расчете толщины утепления деревянных полов |
|
| Читать о конструкции полов по грунту | |
| Теплые полы по бетонному основанию |
dom.dacha-dom.ru
Устройство тёплых деревянных полов разными способами
Преимущества тёплого пола
- Он отапливает помещение всей открытой площадью пола.
- Тепло идет от пола и, по законам физики, поднимается вверх, а значит комната равномерно прогревается; чтобы нейтрализовать холод, идущий от окон или дверей, это учитывается в проекте при расположении нагревательных элементов — они укладываются с меньшим шагом.
- Для определенных помещений (прихожей, ванной, детской, спальни) теплый пол является признаком уют и повышенного комфорта.
- Тёплый пол — экономичная система, так как он отапливает температурой не выше 50°С (максимальный нагрев пола должен составлять 35°С), таким образом он экономит средства при эксплуатации; для деревянных полов эти цифры уменьшаются.
- Если речь идет о водяном тёплом поле, где теплоноситель нагревается с помощью природного газа до невысокой температуры, его эксплуатация обходится максимально дешево.
Тёплый пол и дерево
Самый распространенный вариант устройства тёплых полов — замоноличивание проложенных нагревательных элементов (труб, по которым будет течь теплая вода или электрокабелей) цементно-песчаным раствором, на который затем укладывается декоративное покрытие, обычно, керамическая плитка. Оба эти материала — бетон и плитка — хорошо отдают и аккумулируют тепло, но сами по себе они — холодные — и обладают повышенной твердостью. Поэтому объяснимо желание не менять деревянный пол на сделанный из плитки, оборудуя его системой тёплый пол.
Особенно это значимо для владельцев деревянных домов, потому что хочется, чтобы дом не терял своей живой деревянной конструкции, состоящей из перекрытий, лаг, стен и полов.
Дерево само по себе тоже является тёплым материалом, так как оно имеет пористую волокнистую структуру. Оно не является таким сильным проводником тепла, как вышеописанные материалы. Но, все же, подогреваемое изнутри, дерево будет сохранять тепло и передавать его наружу.
С другой стороны, дерево — природный материал, который нельзя пересушивать, иначе оно станет хрупким и разрушится. Поэтому, принимая во внимание специфику дерева, нужно знать определённые правила, по которым происходит устройство тёплых деревянных полов, чтобы они служили домочадцам долгие годы.
Условия укладки деревянного теплого пола
- Максимальная толщина деревянного чистового покрытия не должна быть больше 22 мм для пород плотности сосны и лиственницы и 24 мм — плотности бука и дуба.
- Прогреваться площадь пола должна равномерно, поэтому нагревательные элементы укладываются с учетом этого (двойной спиралью).
- Самая большая температура нагревателя, при которой дерево сохраняет свои свойства — 40°С — регулируется с помощью электронного термостата с температурным датчиком.
- Все элементы системы нужно тщательно защитить от попадания влаги (особенно это касается электрического тёплого пола).
- Доски пола перед укладкой должны несколько дней полежать на своих местах при влючённой системе подогрева и только после этого могут быть закреплены.
- Деревянный тёплый пол не должен закрываться ковром, паласом, ковролином.
Существуют разные способы устройства теплого пола для деревянного дома.
I. Водяной тёплый пол на деревянной подложке
Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.
- По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
- тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
- Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
- Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
- Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
- На конструкцию сверху настилается чистовой пол.
II. Электрический (кабельный) теплый пол
Чтобы не увеличивать значительно вес межэтажных перекрытий, можно использовать способ подогрева деревянного пола электрокабелем через воздушную подушку. Алгоритм действий следующий.
- На черновой пол крепятся опорные бурски толщиной 30-40 мм, высотой 50-60 мм с шагом 300-400 мм.
- Между ними кладётся теплоизолятор слоем 25-30 мм, так, чтобы до верха брусков образовалась воздушная подушка толщиной около 30 мм, в которую будет укладываться кабель.
- На теплоизоляцию кладётся оцинкованная сетка или ламинированная фольга, заворачивая ее на опорные брусья на 10-15 мм.
- На отражающую поверхность монтируется кабель с помощью специальных хомутов или монтажной ленты; кабель укладывается параллельно опорным брусьям; расстояние между ними не должно быть меньше 10 мм. Для «пересечения» кабелем брусков, в них делаются пропилы до 30 мм. При монтаже под кабель укладывается фольга.
- Чистовой пол из паркетной доски или многослойной фанеры, на которую будет настилаться ламинат крепится к опорным брускам; по периметру укладывается демпферная лента.
Удельная мощность нагревательного кабеля для деревянных полов не должна превышать 17Вт/м², а удельная установочная мощность — 130Вт/м².
Чтобы КПД системы отопления выросло до 95%, следует применить межэтажную теплоизоляцию.
semidelov.ru
Водяной теплый пол по деревянному перекрытию
Количество этажей большее, чем один, в практике малоэтажного строительства стало весьма распространённым явлением. Однако все добавочные площади надо ещё как-то отапливать, иначе проку от них мало.
Тепло-легко
Одно дело, когда перекрытия зданий из кирпича или ячеистого бетона проектируются и строятся из сборных железобетонных конструкций или монолита. Тогда проблем с укладкой полюбившихся многим систем водяных теплых полов проблем не должно возникать в принципе, поскольку запас прочности таких перекрытий достаточен для устройства водяного теплого пола мокрым методом.
Технология давно отработана и многократно описана в различных источниках. Необходимо получить монолитную бетонную прослойку, которая будет эффективно распределять тепло по своему объёму, накапливать его и излучать в помещение. Физически всё достаточно просто: чем мощнее стяжка, то есть большая высота бетона накрывает трубы водяного тёплого пола, тем лучшего распределения тепла можно добиться. Соответственно исчезает «полосатость» в нагреве пола, когда явно выделяются чередующиеся нагретые и холодные участки.
Однако случаются ситуации, когда стандартные методы не применимы. Например, когда необходимо обогреть надстроенный к старому дому этаж или оборудованную вместо заброшенного чердака новомодную мансарду. Чаще всего подобные изменения конструкции дома предусматривают наличие облегчённых перекрытий по деревянным балкам. Большой вес старые стены могут просто не выдержать.
Что же делать владельцам деревянных коттеджей или домов, построенных по технологиям быстровозводимых зданий. Отказаться от столь полюбившегося недорогого водяного тепла и переходить на электричество? Ведь традиционная схема из-за своего большого веса не подходит для домов с деревянными перекрытиями.
Фирменное решение водяного тёплого пола
Основной задачей грамотного устройства тёплого пола всегда является правильное распределение получаемого от нагретых труб тепла по всей плоскости пола. В отсутствии мощной стяжки с этой задачей способен справиться только металл.
Существует определённое типовое решение, которое рекомендуют сами производители систем тёплого пола для укладки по деревянным перекрытиям. Система собирается из отдельных элементов по принципу детского конструктора и представляет собой систему пластин с пазами специального профиля, в которые и монтируется полиэтиленовая труба тёплого пола. Прочность алюминиевой раскладки позволяет сразу поверх смонтированной системы укладывать напольное покрытие.
Простота стыковки и качество фирменного материала имеют обратной стороной достаточно высокую цену. Другая проблема в том, что продавцы в регионах не желают себя особо обременять поставками редко пользующихся спросом комплектующих. И встретить такую систему в продаже невозможно, а доставка её под заказ поднимает и так не малую цену до заоблачных высот.
Воздушный способ укладки труб тёплого пола
Адекватное по простоте и стоимости решение, исходя из имеющихся в наличии доступных материалов в ответ на изобретения западных «фирмачей», могло появиться только в России.
В отличие от железобетонных плит, сборные деревянные перекрытия с теплозвукоизоляционным заполнением (4) между несущими балками (3) сами по себе являются хорошим теплоизолятором, а значит, проблема утечки тепла вниз снимается полностью. Прямо на балки перекрытий можно настелить либо фанеру (6), либо популярную сегодня плиту ОСП (OSB). Тут никаких особых открытий не предвидится. А вот дальше становится уже интереснее.
Роль основного теплоотводящего и одновременно теплораспределяющего элемента пола будет играть обычная алюминиевая фольга (8), которая используется в банях и саунах. И раз уж на неё возложена такая серьёзная задача – стоит поискать фольгу потолще. Пароизоляция (2) и гидроизоляция (5).
В качестве основного элемента тёплого пола лучше всего взять гофрированную трубу из нержавеющей стали (9). Она обладает наилучшим из всех используемых в подобных системах водяного обогрева труб показателем теплопроводности. К тому же гофротруба не боится ни местных перегревов, возможных при не очень аккуратной укладке, ни подвижек самой конструкции пола.
Труба укладывается с заданным шагом в промежутки между вставками (7) из фанеры или той же OSB. Важно обеспечить полное прилегание фольги (8) к трубе, для чего её обжимают руками прямо на месте. Высота фанерных вставок, чтобы не допускать поперечного сдавливания трубы, может быть равна или чуть больше её толщины.
В данном случае применяется стандартная гофрированная нержавеющая труба, используемая в системах водяного тёплого пола. Обязательно без полиэтиленовой оболочки. Труба диаметром 16 миллиметров имеет 50 метров длины в бухте, а 20 миллиметровая – 30 метров. Исходя из условия, что на 1 м2 теплого пола требуется 3,8-4 погонных метра трубы, можно высчитать площадь, которую может занимать один контур.
Скорость монтажа описанной системы является преимуществом подобного метода. Укладывать чистовой пол (10) и запускать систему в работу можно сразу по окончании монтажа трубы. В качестве покрытия для пола можно использовать ламинат, линолеум или ковролин. Если в качестве напольного покрытия планируется использовать ламинат, его укладывают прямо поверх получившейся конструкции. Для рулонных покрытий потребуется дополнительный выравнивающий слой фанеры. Гипсовую плиту лучше не использовать, так как она будет проминаться и со временем разрушится.
Укладка трубы тёплого пола в стяжку
Если возникает необходимость уложить тёплый пол в санузле, а расчётная нагрузка деревянных перекрытий позволяет выполнить бетонную стяжку, тёплый пол можно уложить по «мокрой» технологии. По сути, она полностью повторяет стандартную технологию монтажа системы водяного тёплого пола. Однако залить стяжку стандартной толщины невозможно (допустимо максимум 3-5 см), а задача отведения тепла от трубы стоит остро.
Для этого также применяют фольгу, которую укладывают под стяжку сплошным слоем с перехлёстом полос, проклеивая стыки специальным скотчем. Для придания монолитной конструкции дополнительной прочности используют сварную арматурную сетку, которая к тому же поможет распределять тепло.
Перед заливкой стяжки трубы необходимо заполнить водой, чтобы они приняли естественное для себя положение. Начинать укладку напольного покрытия и запускать систему в работу можно будет не раньше, чем через месяц. Небольшие участки пола можно облицевать плиткой, однако к выбору клея необходимо подойти тщательнее, так как перекрытие будет «гулять» под действием температурных изменений.
domidei.ru
