Водяной теплый пол в ванной комнате своими руками – Как уложить водяной тёплый пол в ванной своими руками от гидроизоляции до отделки

• От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.

• От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.

• От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.


Распространенные ошибки при монтаже и подключении

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.

2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.

3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.

4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.


Теплые полы в ванной — электрические или водяные

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

avtonomnoeteplo.ru

Как сделать теплый пол в ванной: инструктаж устройства своими руками

Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.

Итак, разбираемся в том, как сделать теплый пол в ванной и на что обратить внимание.

Содержание статьи:

Разновидности теплых полов + их особенности

Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.

Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.

Она распределяет потоки теплоносителя и по-научному именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.

Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.

В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами

В электрополах нагревательной “сердцевиной” служат:

• нагревательные кабели, маты;
• излучатели инфракрасные.

Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.

Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.

Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение

Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть. Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.

Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.

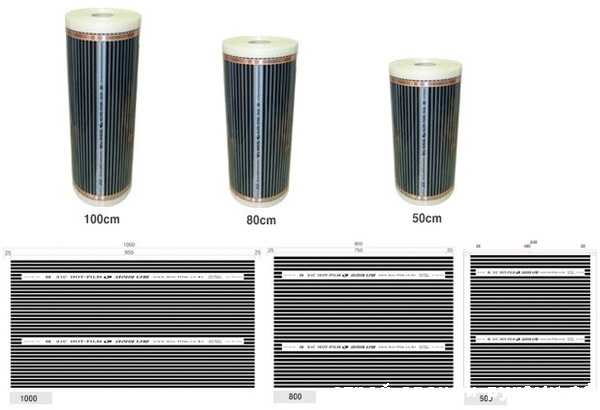

Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.

Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения. Инфракрасная пленка лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью. Поэтому стелить под плитку инфракрасный пол в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).

Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели

Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.

У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.

Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.

А что еще дает нам сравнение электрического и водяного пола? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.

Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка. Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.

В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку

По электрическим отопительным контурам таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.

И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.

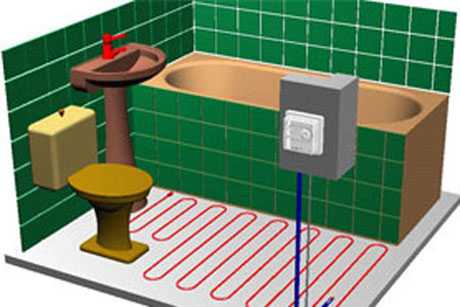

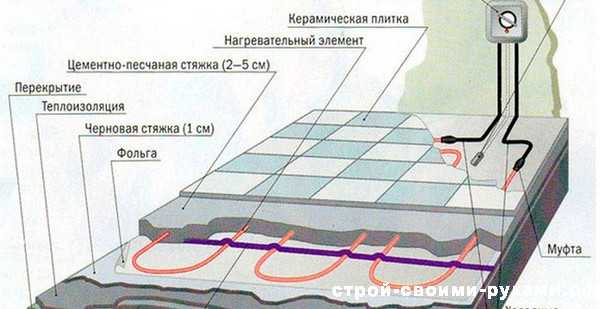

Шаги сооружения электрического пола

Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.

Мощность электропола в ванной

Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки.  Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра. Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.

Инструкция по монтажу кабелей и матов

Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.

Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).

Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).

Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении

Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем. Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.

Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.

Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить. В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.

Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.

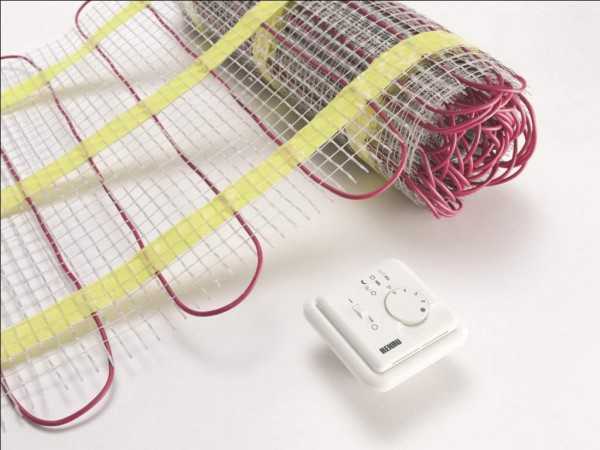

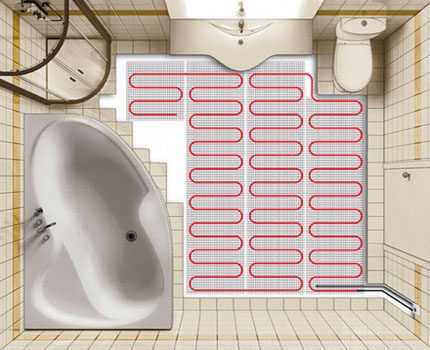

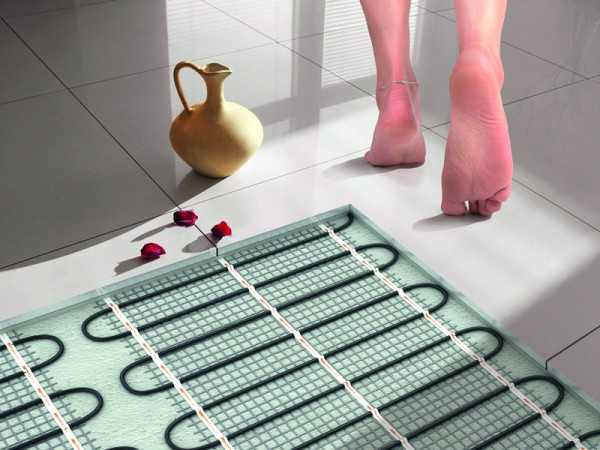

Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.

Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см

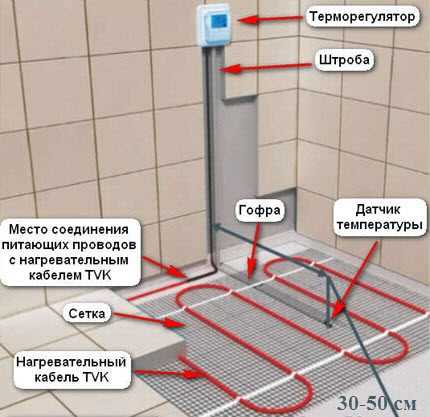

Шаг 6. Устанавливаем терморегулятор с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора. От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.

Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору. Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.

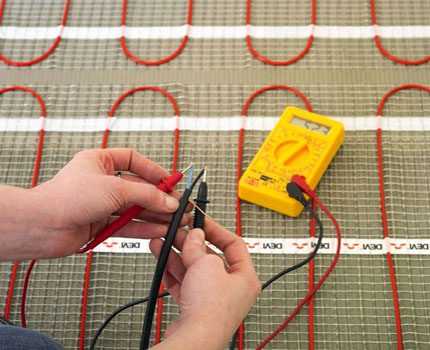

При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный

Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.

Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.

Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.

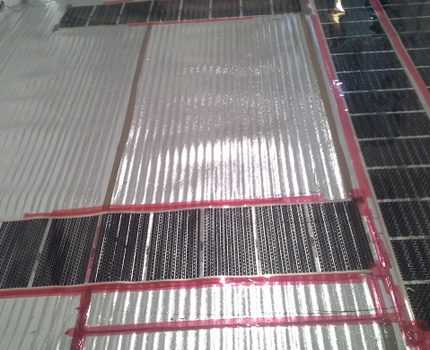

Советы по укладке инфракрасной пленки

Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.

Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.

Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами

Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.

Делаем водяной пол

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды. Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Что нужно знать

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.

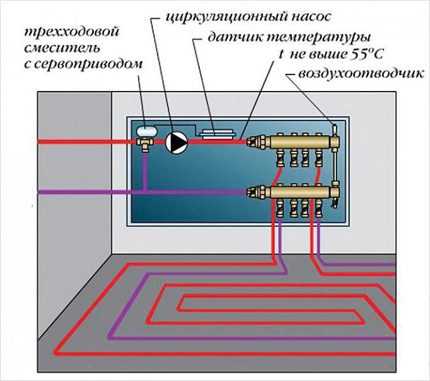

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
2. У двухконтурного котла должен быть запас мощности.
3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

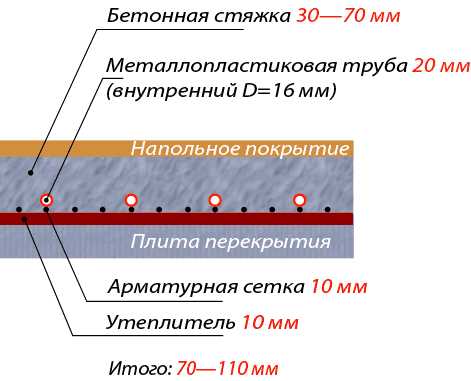

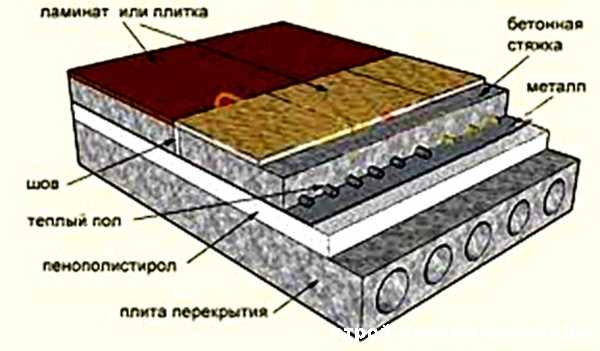

В толще теплого пола можно выделить обязательные функциональные прослойки:

• основание;
• гидро- и теплоизоляция;
• трубопровод из прочных труб;
• бетонная стяжка или гипсоволокно;
• декоративное покрытие пола.

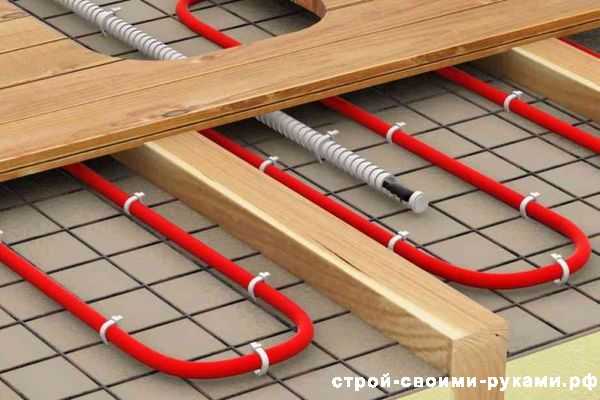

В деревянных домах тоже можно делать водяной пол, но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

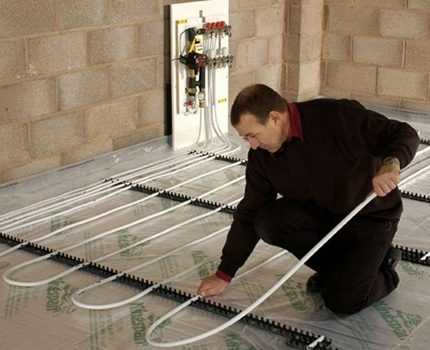

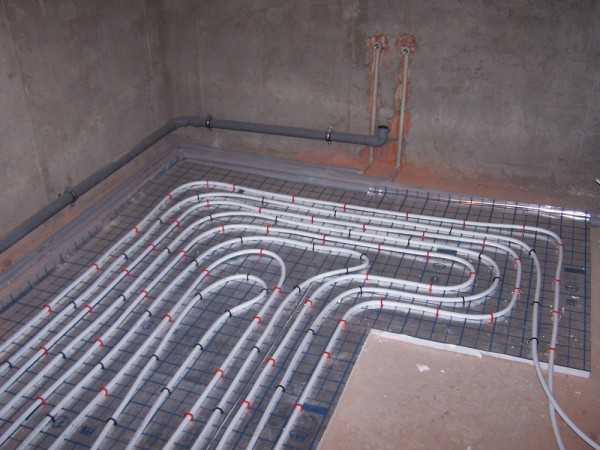

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды.

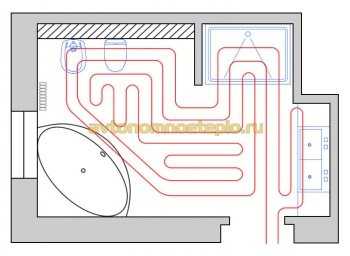

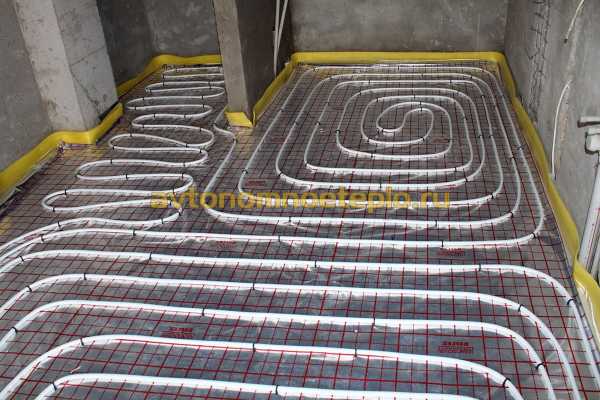

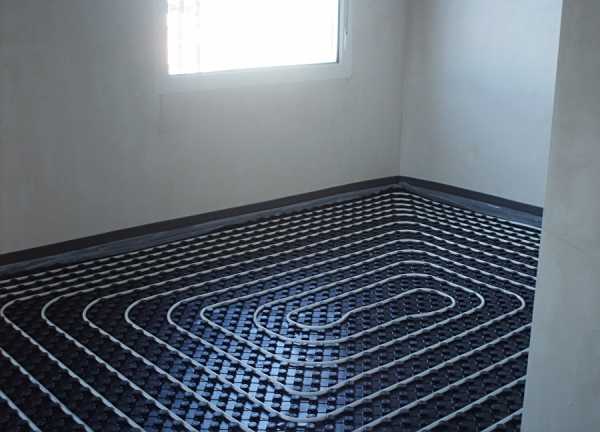

Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

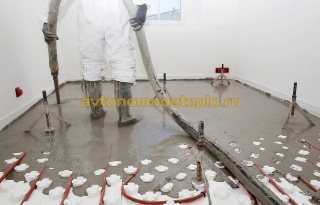

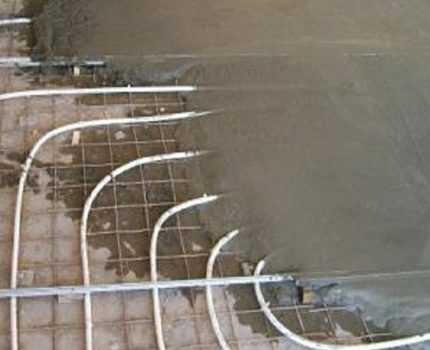

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Выводы и полезное видео по теме

Установка электрического мата:

Использование нагревательного кабеля:

Как правильно монтировать трубы водяного пола:

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

sovet-ingenera.com

устройство и монтаж своими руками

Водные процедуры принесут максимум пользы и удовольствия лишь тогда, когда в помещении ванной комнаты созданы комфортные температурные условия. Одним из способов достичь желаемого результата – сделать теплые водяные полы в ванной . Чтобы избежать серьезных затрат, монтаж теплого пола можно произвести своими руками. Для этого необходимо иметь не только строительные, но и инженерные знания.

Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.

Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.

Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.

Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.

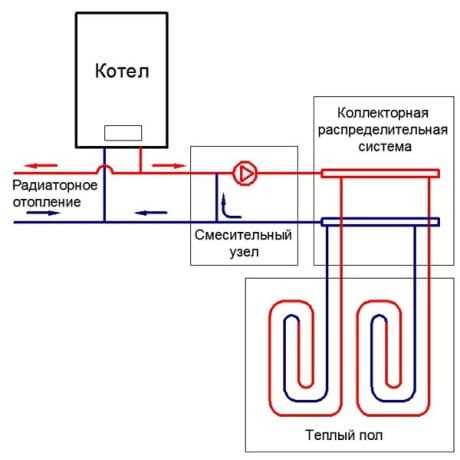

Схема теплого водяного пола

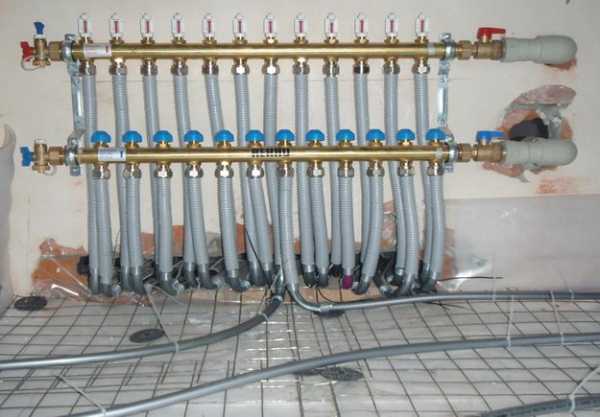

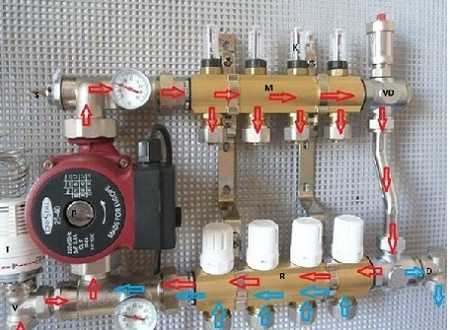

Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.

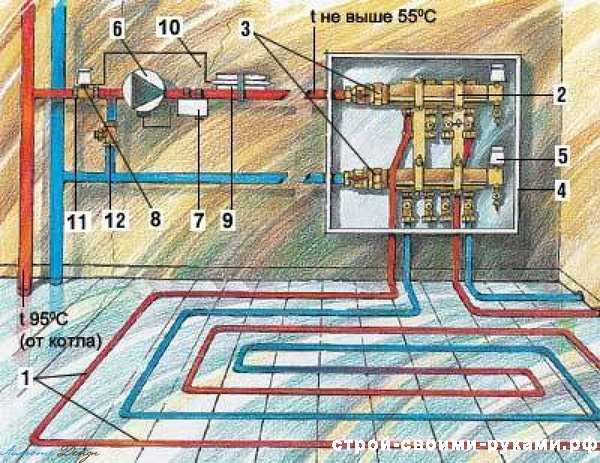

Схема работы коллектора

Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.

Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.

Упрощенная схема работы коллектора

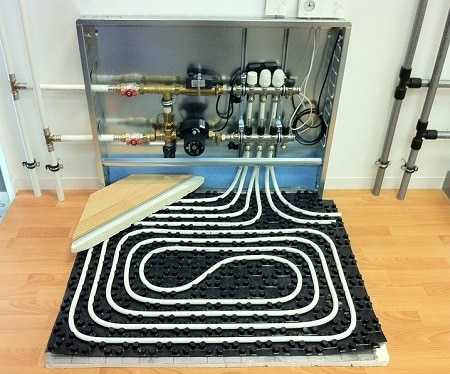

Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.

Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.

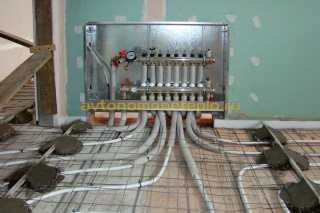

После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.

Общий вид системы теплого пола

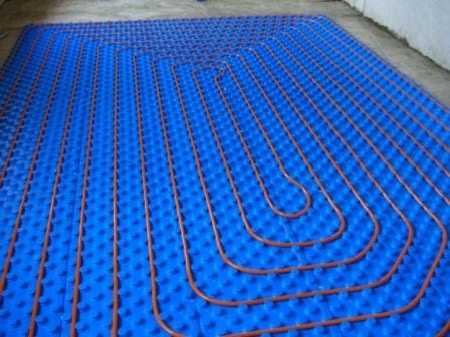

Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.

Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.

1. Тщательно очистить основание пола. Оно должно стать идеально чистым.
2. По периметру ванной приклеить рантовую ленту.
3. Уложить теплоизоляцию или материал с «каналами».
4. Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.

Трубы, уложенные на специальную теплоизоляцию, укреплять не надо

После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.

Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.

Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.

Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.

Теплый пол в ванной: мечты сбываются

Монтаж водяных полов в ванной собственными руками будет иметь успех, если вы обладаете инженерно-строительными знаниями. При неправильном выполнении хотя бы одного этапа работы, все старания не только пойдут насмарку, но и могут закончиться аварией. И тогда вместо экономии вы получите массу дополнительных расходов. Не проще ли обратиться к профессионалам, чтобы сберечь свои нервы и деньги.

Пригодилась статья? Расскажите друзьям:

vannaguide.ru

Как сделать водяной теплый пол в ванной своими руками

Если для обустройства теплого пола в жилых помещениях подходят любые схемы укладки (например, с использованием кабельного или инфракрасного пола), то теплый пол в ванной почти всегда предполагает устройство водяного пола. Причина проста: используя электричество, как источник генерирования тепла, приходится предварительно делать много мер безопасности, в которых нет необходимости, если теплые полы монтируются для обычных комнат. К тому же, при всей экономичности перечисленных выше схем обогрева, итоговый расход электроэнергии все равно возрастает. В то же время водяной теплый пол в ванной комнате не вызовет повышенного расхода теплоносителя, который в данном случае управляется при помощи коллекторного устройства. Кроме того, укладка водяного пола своими руками ненамного сложнее, чем электрического.

Возможности и ограничения

Обычно теплый пол в ванной целесообразно делать лишь в том случае, когда подобным образом намечено обогревать весь дом. Однако, если в доме смонтирован двухконтурный обогревательный котёл и имеется система автономного обогрева помещений, то нет причин не воспользоваться ею для укладки тёплого пола в ванной своими руками. Тем более что летом теплый пол в ванной не нужен, а горячая вода в доме, оснащенном автономной системой отопления, циркулирует по радиаторам практически всю холодную пору года, с октября по апрель.

Условия, необходимые для того чтобы сделать в ванной автономный водяной теплый пол своими руками:

1. Наличие отопительной системы закрытого типа, когда циркуляция теплоносителя обеспечивается не естественным путем, вследствие разницы давления в прямой и обратной ветках отопительного контура, а с использованием циркуляционного насоса. Этот вопрос можно решить сделав расчет необходимой мощности насоса ещё на стадии выбора схемы для автономного отопления всего дома.
2. Мощность двухконтурного котла должна быть подобрана с учетом удлинения трубопроводов, поскольку суммарные гидравлические потери существенно возрастут.
3. Сами работы можно сделать только при полностью отключённой системе отопления и спущенном из труб теплоносителе.
4. В качестве конечного покрытия лучше принять керамическую или кафельную плитку (можно применить и хорошо высушенную древесину тика или лиственницы). Остальные породы древесины для установки своими руками в ванных непригодны.

Совет! Использовать иной теплоноситель (например, бытовой антифриз) не рекомендуется, поскольку многие производители бытовых котлов в таком случае не гарантируют их устойчивую работу.

Нюансы установки

Непосредственно перед укладкой необходимо сделать ряд предварительных работ. Поскольку укладка предварительного покрытия производится по лагам, то древесину необходимо тщательно очистить от поверхностных дефектов и обработать антисептиком. К самим лагам также предъявляются повышенные требования:

• Основание пола должно быть достаточно жестким, поэтому не стоит укладывать по лагам многослойную фанеру или гипсокартонные листы ГКЛ (в крайнем случае можно воспользоваться более влагостойким гипсоволокнистым листом ГВЛ)
• При укладке предварительного покрытия по лагам обязательно надо сделать жесткое крепление к балкам, и только при помощи оцинкованных саморезов.
• Основа пола должна быть подвергнута обработке полимерной мастикой, и уже на нее укладывается гидроизоляция из вспененного полиэтилена.

Все перечисленные работы необходимо выполнять при строго фиксированной влажности воздуха – не ниже 40% и не выше 60%.

После подготовки основания можно приступать к оборудованию теплого пола своими руками. Начинать необходимо с выбора материала трубопроводов. Лучше делать укладку металлопластиковыми трубами, которые не увеличивают нагрузку на основание. Если высота ванной после окончания работ некритична, то контур трубопровода можно укладывать непосредственно на основание: потеря высоты помещения при этом составит до 100 мм. В противном случае приходится делать штробы довольно сложной конфигурации.

После укладки труб необходимо обеспечить жесткость конечной стяжки под плитку. На стяжку можно уложить своими руками стальную арматурную сетку, проложив под нее пароизоляционную прослойку из листов полиэтилена низкого давления. Стыки листов тщательно промазываются водостойкой мастикой или заклеиваются строительным скотчем, а сама сетка фиксируется по стяжке анкерными креплениями. Делать такие крепления лучше через каждые 15-20 см.

1. Каждый из концов металлопластиковой трубы снабжается разъемным фитингом, задача которого – отсоединять, при необходимости, систему теплого пола от отопительной.
2. Трубы теплого пола прикрепляются к арматурной сетке. Для этого своими руками необходимо делать установку пластиковых хомутов, которые прикрепляются к стяжке (можно применить дюбельное крепление, используя монтажный пистолет).
3. Расстояние между витками металлопластиковой трубы должно быть не менее 200 мм.
4. Разъёмные фитинги при помощи пластиковых уголков соединяются с отопительным радиатором ванной комнаты.
5. Производится опрессовка системы. Предварительно своими руками стоит проверить герметичность всех стыков, после чего уже делать подачу теплоносителя комнатной температуры в трубопроводы. Если по истечении 24 часов давление в системе не падает, а уплотнения не «слезятся», можно приступать к укладке плитки.

Важно! Регулировку подачи теплоносителя лучше сделать не шаровыми кранами, а обычными вентилями: в этом случае подача теплоносителя производится более равномерно, и исключаются возможные гидроудары при запуске теплого пола в ванной.

domotopim.ru

Водяной пол в ванной своими руками

Полы в ванной комнате холодные даже в тот момент, когда все помещение заполняется паром, потому как теплые потоки воздуха поднимаются наверх, а напольное покрытие в большинстве случае керамическое, которое прекрасно проводит тепло. Как же сделать теплые полы в ванной?

Стоит сразу упомянуть о том, что если вы решили сделать водяной пол в ванной своими руками, то неправильная его укладка может привести к потере тепла по всей системе отопления.

Более того при допущении ошибок в монтаже теплых полов могут случиться совершенно непредсказуемые последствия, а именно увеличенный уровень влажности в соединении с неверным подключением к электричеству может быть опасно для жизни

Давайте более подробно рассмотрим, как обустроить водяной пол в ванной своими руками.

Как делать теплые полы в ванной в частных домах

В этом случае можно использовать полы любого типа и любые методы подключения. Волы водяного типа вы можете вмонтировать в отопительный контур от котла – это будет самый недорогой и экономичный способ, в особенности, если у вас уже установлен котел и контур.

Важно! Для установки теплых полов в систему отопления должен быть встроен насос.

Сложнее дело обстоит с электрическими полами за городом, часто бывают перебои с подачей электроэнергии. При эксплуатации электрический пол будет стоить намного дороже водяного, так как электричество дорогое.

На данном варианте можно и остановится, если конечно в доме есть водяное отопление.

Теплый пол в ванной в квартире

В квартире не получится подключиться к основной системе отопления, чтобы сделать теплые полы в ванной, так как в администрации вам не дадут на это разрешения, чтобы врезаться в стояк отопления. Такие действия приведут к тому, что будет нарушена работа всей отопительной системы в огромном доме. А без разрешения такие работы производить нельзя, это может закончиться судом.

Но кроме этого у жителей таких домов есть возможность подключить подогрев полов к стояку с горячей водой, а это законом не запрещено.

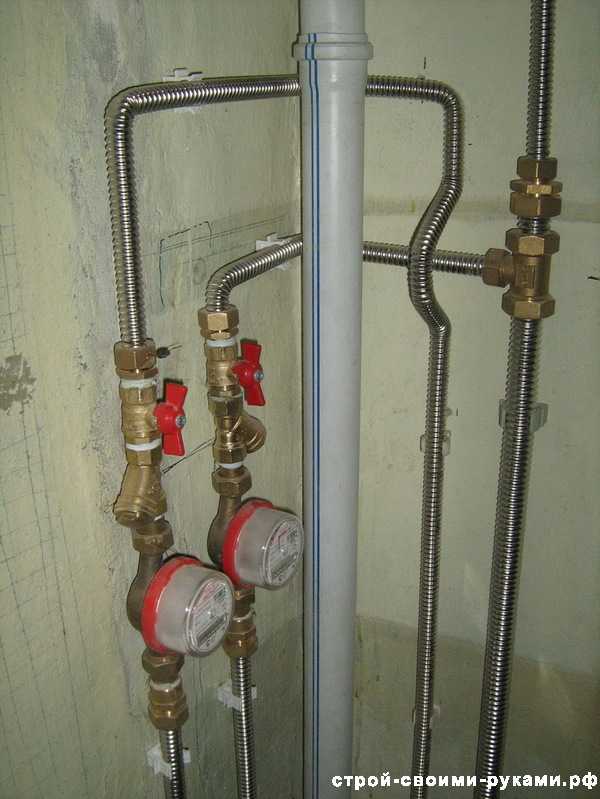

Как подключится к стояку с горячей водой, опишем далее в статье. Но здесь имеется один большой недостаток, полы будут теплыми только в том случае, когда будет течь горячая вода. Вода из крана будет течь немного холоднее, потому как немного остынет, проходя контур.

Самым лучшим вариантом для городских жителей станет пол электрического типа. Площадь, которую необходимо обогреть небольшая. И также не обязательно держать обогрев включенным постоянно. Если сделать правильные расчеты, то потребление энергии будет экономичным.

Самым недорогим вариантом можно назвать кабель нагревательного типа. Но он имеет некоторые недостатки:

• от него исходят электромагнитные излучения;
• его сложно укладывать;
• имеется необходимость делать стяжку.

Пол пленочного типа будет стоить намного дороже, но других недостатков он не имеет. Уложить кабельные маты в ванной проблематичная затея, потому что площадь помещения небольшая, а также имеет сложную геометрию. Выбрать нужное их количество сложно, а разрезать их нельзя.

Общее требование к любому типу полов по нормам электробезопасности – это то, что такой пол необходимо подключать к отдельным автоматам с УЗО в 25 Ампер. В остальных своих действиях необходимо придерживаться ПУЭ.

Вне зависимости от типов полов нужно в первую очередь нарисовать схему. На схеме будет отображено месторасположение труб, кабелей либо секций пленки, расположение термостата и коллектора для воды. Основываясь на такой схеме, у вас есть возможность просчитать нужную вам длину кабеля либо труб и секций.

Важно! Пол под ванной, унитазом, раковиной, стиралкой, если она располагается в ванной, не следует утеплять, так как греть их не нужно, а для электропола может закончиться перегревом.

Как делается теплый водяной пол в ванной, давайте рассмотрим вариант для частных домов с вмонтированием полов в общую отопительную систему. Этапы установки:

1. Произвести установку коллекторного шкафа (невысоко) либо сделать нишу, где будет установлена гребенка коллекторного типа. Для теплых полов необходимо устанавливать свой коллектор, который не будет зависеть от радиаторов.
2. Смонтировать гребенку и произвести подключение к ней подающей и обратной трубы от отопительного прибора (котла). На соединениях поставить вентили запорного типа.
3. Убрать покрытие с полов, произвести демонтаж старой стяжки.
4. Основание пола выровнять при помощи цементного раствора, залить все трещины и впадины.
5. Постелить на пол гидроизоляционную пленку, которая должна выходить на стены.
6. На стыках со стенами и полом клеится демпферная лента. Ее края должны быть немного выше стяжки, которую вы будете делать.
7. Заливаем черновую стяжку. От нее до финишного пола должно остаться расстояние в 7 сантиметров.
8. Высушиваем стяжку на протяжении трех дней, при этом периодически ее следует смачивать водой.
9. Укладываем теплоизолятор. Это может быть пенофол фольгированного типа, ППС или пенополиуретан.
10. Если вы выбрали не фольгированный утеплитель, то его нужно застелить специальной фольгированной пленкой. Стыки полосок необходимо проклеить скотчем металлоизированного типа.
11. После этого производим укладку арматурной сетки.
12. Укладываем трубы по предварительно подготовленной схеме. К сетке их следует прикреплять специальными хомутами из пластика, между витками должно быть расстояние от 15-ти до 25 см.
13. Присоединяем трубу подачи и обратки к коллектору при помощи специальных вентилей.
14. Провести тестирование системы на протечки, то есть подать в нее воду.
15. Подождать пока пол остынет и заливать стяжку чистового типа. Она должна иметь высоту вместе с трубами не более 7-ми см..
16. Ждем, пока стяжка высохнет, приблизительно сутки, и начинаем укладку плитки.
17. Использовать систему можно после того как стяжка полностью высохнет, это примерно 30-ть дней.

Порядок подключения теплого пола к стояку с горячей водой такой же, как и выше описанный, только подключать трубы подачи и обратки следует к стояку. И это вносит некоторые особенности в обычный монтаж:

1. Стояк из металла  меняем на пластиковый.
2. Специалисты рекомендуют укладывать полы с использованием труб с диаметром в 2 см из металлопластика, но в большинстве случаев применяют трубы с сечением 1,6. В противном случае при небольшом напоре вся система станет работать неэффективно и медленно.
3. Следует использовать трубу небольшой длины до 20-ти метров и производить укладку на расстоянии в 15-ть сантиметров.
4. Толщина чистовой стяжки уменьшается до пяти сантиметров.
5. Теплоизоляцию нужно делать толстым слоем, если вы используете ППС, то не менее 1,5 см, если его плотность составляет 35 кг на куб.
6. К стояку трубы следует подсоединять при помощи шаровых кранов, которые являются и регулировочными и балансировочными.

В общем, процесс укладки электрического пола схож с укладкой водяного, то есть укладывается гидроизоляция, затем стяжка чернового типа, утеплитель, фольгирующий материал, сетка, укладка кабеля, проверка в работе, затем укладка чистовой стяжки и покрытие.

Термодатчик от которого должен отходить провод необходимо спрятать в гофротрубу. Сам же датчик располагают между витков кабеля, проводник, расположенный в гофре присоединяют к терморегулятору.

В случае если вы выбрать пол пленочного типа, то процесс работ будет следующим:

1. Формируется пирог полов, также как было написано выше.
2. Пленочные секции следует расстилать параллельно одна к другой по схеме.
3. Подключение проводится также параллельно.
4. Сверху стяжку можно не делать. Если вы ее не делаете, то сверху на пленку необходимо уложить еще один слой гидроизоляции.
5. Сверху выкладываем лист фанеры.
6. На фанеру кладется плитка.

В статье описаны общие правила про то, как можно сделать теплые полы в ванной комнате собственноручно. В частных домах отдавать предпочтение водяным полам, а в квартире электрическим. В особенности если квартира располагается на первых этажах. Ведь трубы могут протекать и, если укладка сделана грамотно и правильно. Залив соседей будет стоить вам намного дороже, по сравнению с деньгами которые вы сможете сэкономить на водяных полах.

www.xn——8kcg4aacboreodxjfen5a.xn--p1ai

Как сделать теплый пол в ванной комнате своими руками — фото и пошаговое видео

Вставать босыми ногами на теплый пол в ванной после принятого душа одно удовольствие, особенно если  дом плохо отапливают в зимний период. Сделать проектирование и положить теплый пол можно самостоятельно, но для этого нужно немного знаний и навыков. Перед работой необходимо определиться с типом полов, сделать вывод какой лучше, и уже потом, закупать необходимые материалы и инструменты.

Содержание статьи

Выбор типа пола для ванной

Теплые полы можно разделить на несколько типов, выбираемые пользователем по критериям: специфики монтажа и эксплуатации. Каждый из установленных видов теплых полов своими руками, выполняет свои функции, но все же разница есть и тут нужно хорошо рассчитать расходы на содержание пола при эксплуатации, а также учесть все нюансы при его установке. Если нет больших навыков в строительстве и некогда заниматься ремонтом ванны лучше сделать пол электрический.

Качественно уложенная нагревательная основа

Немного больше времени займет водяной пол, который также не потребует много затрат. И самый молодой вид пола с подогревом для ванной считается инфракрасный, но его применение не так популярно в сравнении с электрическим или водяным.

Выбрать тип помогут специалисты, рассчитают необходимое количество нужного материала, и подскажут какое напольное покрытие подойдет для каждого вида.

Электрический

Электрический теплый пол в ванной комнате состоит из набора электрических матов сделанных из специальной пленки и кабеля отвечающего за нагрев. Кабели изготавливают одножильные и двужильные. Стоимость двужильных выше из-за высокого уровня безопасности. Вместе с матами в комплект входит терморегулятор для определения и настройки нужно температуры, а также провода, для подсоединения системы к электросети. Желательно отдельно приобрести утеплительную пленку, и если нет в комплекте, прикупить скотч и гофрированные трубы.

Электрический теплый пол

Поэтапно проделываются следующие действия:

1. Перед монтажом электрического пола своими руками обязательно нужно подготовить поверхность, снести старое покрытие. После чего основание должно быть идеально ровным и не иметь грязи и пыли, бугорков и выбоин. Последний дефект заделывается бетонным раствором и выравнивается инструментами, а бугорки устраняются специальной наждачной бумагой.
2. После подготовки места для наложения матов, определяется участок для установки термостата. И уже можно провести электропроводку для подключения к сети теплого пола.
3. Первым слоем на выровненный очищенный пол накладывается утеплительная пленка, блестящей стороной к потолку. Стыки скрепляются скотчем. Теплоизоляционные плиты не должны доставать до стен.
4. Электрические маты выпускаются в основном в рулонах и иногда с уже готовой сеткой для укладки и лентой для крепления, если такого нет, сетку придется покупать, а кабель выкладывать с определенным расстоянием.
5. Ванная комната очень маленькая, поэтому мат однозначно придется повернуть под углом, для этого просто разрезается сетка и кабель устанавливается в нужном положении.
6. Датчик, что входит обычно в комплекс, располагают в хорошо доступном месте, чтобы не подвергать разрушению пол при поломке или обслуживании.
7. Терморегулятор на стене устанавливается согласно правилам эксплуатации и безопасности с электропроводкой. Практически как розетка с датчиком прячется в стену под коробку.
8. После укладки проверяется работоспособность системы и подачи электроэнергии. Можно проверить подачу тока тестером.
9. Если система работает, делается стяжка пола определенной толщины, куда накладывается кафель или другой напольный материал.

Водяной

Водяной теплый пол в ванной комнате состоит из установленных пластиковых, медных или ПВХ труб с небольшим диаметром. Монтируются они на поверхность пола в нужном порядке и прогревают его при помощи поданной горячей воды, температуру которой можно регулировать с помощью термостата. Такие же трубы или материал используют для радиаторов, поэтому система напоминает батарею для пола своеобразного вида. Трубы покрываются кафелем, стяжкой из бетона или деревянным напольным покрытием.

Самый оптимальный вариант для ванной комнаты — это кафель, уложенный на алюминиевый материал и картонный настил для лучшей теплоотдачи. Деревянное покрытие над установленной системой водяного отопления укладывается, если в комнате имеется хорошая вентиляция. Рядом отводится место для коллектора, необходимого для контролирования температуры в системе.

Водяной теплый пол

Стоимость теплого водяного пола, сделанного своими руками, относительно недорогая, а установка системы проста и безопасна. Специалисты, занимающиеся профессиональной установкой теплых полов, рекомендуют настилать трубы ниже уровня полов в доме, делается это для предотвращения попадания воды в квартиру при аварийных ситуациях в системе. Как сделать теплый пол в ванной, если в квартире или доме установлено индивидуальное отопление? После монтажа всех необходимых материалов, система подключается к источнику подачи горячей воды, то есть к индивидуальному отоплению.

Обратите внимание! Некоторые строительные и ремонтные работы требуют согласования и документального подтверждения с разрешением соответствующих органов. Лучше подстраховаться и  прежде чем установить у себя в ванной водяное отопление полов, поинтересуйтесь о разрешениях, чтобы не переплачивать потом, и не платить за штрафы.

Преимущества

Водяной или электрический пол в ванной своими руками имеет множество преимуществ:

1. Любая из систем скрыта от глаз, в то время, когда радиаторы отопления занимают даже место в и так маленьком пространстве;
2. Каждое принятие ванны или душа будет приятней, если в ванной комнате будет комфортная температура не только воздуха, но и напольного покрытия.
3. Теплые полы с подключением к индивидуальному отоплению устанавливают как в квартирах, так и частных домах, это значительно экономит семейный бюджет, а окупается эта система довольно быстро, особенно если она установлена своими руками.

Теплый пол делает хождение по нему, приятным занятием

Недостатки

Как любая установленная система в доме имеет свои недостатки:

1. Стоимость системы для покупателя обойдется в не маленькую сумму. Но она оправдается уже после первых применений, потому что выходить из комфортно обустроенной ванны просто не захочется.
2. Не все напольные покрытия, которые хотелось бы использовать в ванной, можно применять в качестве пола. Наиболее практичная будет керамическая плитка и наливной пол. Деревянный пол рационально установить только в том случае если в ванной есть хорошая вентиляция иначе такой настил в скором времени придется менять.
3. Электрический подогрев пола требует затрат электроэнергии. Поэтому перед установкой любого типа теплого пола нужно подсчитать все плюсы и минусы выбрать какой лучше, иначе пол просто не пригодится, потому что он будет очень дорогим в использовании.

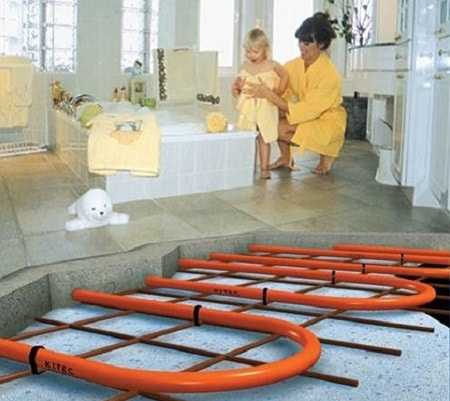

Так выглядит теплый пол в разрезе

Монтаж теплых полов электрический или водяной, какой лучше, приходится выбирать только владельцу дома или квартиры. Стоимость любой системы обойдется не дешево, но значительно меньше потребует затрат при монтаже пола своими руками. Если электрический можно включить даже в летнее время, то водяной обогрев пола будет работать только с запуском индивидуальной отопительной системы. Датчик системы показывает температуру не выше 40 градусов, но с помощью терморегулятора подогрев можно менять.

Видео инструкция

sovety-vannoy.ru

Теплые полы в ванной комнате своими руками

Теплый пол в ванной комнате своими руками в частном доме

Теплый пол в доме для многих людей уже давно не представляется экзотической, вычурной прихотью, а реальной необходимостью создания уюта и комфорта. Известно, что теплоснабжение в наших городах не может обеспечить качественным теплом все дома, и выходом тому явилось применение теплого пола, особенно в ванной комнате, где на нем приятно стоять босиком после купания. Часто необходимость возникает в семьях с маленькими детьми, которые любят бегать по квартире и стоять босиком на кафеле в комнате гигиены. Грамотное выполнение своими руками теплого пола в ванной комнате позволяет решать ряд таких проблем, как равномерно прогреваемая поверхность, быстрое высушивание полотенец, получение теплого, сухого воздуха.

На сегодняшний день потребителям предлагаются два несложных способа устройства теплого пола:

• сборка труб под стяжкой, в которых циркулирует теплоноситель;
• использование электрического греющего кабеля.

Основные преимущества и типы полов

Идея обогрева пола заимствована из обустройства Римских бань. При их возведении конструировались специальные подпольные каналы, по которым проходил подогретый в пристроенных резервуарах воздух и обогревал полы практически во всех банных помещениях. Основным преимуществом их являлось создание тепла и сухой комнаты, избавляя ее от влаги. Сухой воздух будет постоянно, независимо от осуществляемых действий, как купание или просто стирка в помещении.

Отличается тем, что не занимает большой площади и незаметен, в отличие от обогревателя, который иногда невозможно поставить по причине маленькой площади. При нагревании обогревается все помещение, так как нагреваемый воздух поднимается вверх.

Образец современного красивого и недорого теплого пола в ванной, который сделан пошагово своими руками, можно посмотреть на представленном видео.

Возможно, после просмотра, кто-то решит выполнить ремонтные работы самостоятельно. Следует знать, что существует несколько типов современных систем, как:

При отключении отопления в квартире пользоваться можно всеми представленными типами.

Под водяной конструкцией подразумеваются трубки из ПВХ, пластика, или меди с небольшим диаметром. Их прокладывают по определенному порядку на половой поверхности. Данный тип напоминает батарею, так как при включении нагреваемая вода (теплоноситель) проходит по трубам. Термостат позволяет регулировать температуру. Это максимально безопасный тип, прост в обустройстве. Сегодня предлагается на рынке оборудование по вполне доступным ценам.

Электрические

Наиболее популярными и востребованными считаются электрические половые конструкции. В основном их используют в небольших помещениях, чаще в ванной комнате. Они отличаются невысокой ценой. Монтаж легкий, так как нагревательный кабель может монтироваться как поверх плитки, так на бетонную стяжку, а затем закрывает ее чистовой пол и температурный изолятор. Опасности они не представляют, так как излучение ниже, чем в микроволновой печи.

Инфракрасные

Многих потребителей пугают затраты при эксплуатации, так как цены на электричество растут. Относительно «молодым» тепловым напольным покрытием считается инфракрасный пол пленочный, имеющий нагревательный датчик.

Он отличается компактностью, эффективностью и универсальностью. Пленка может монтироваться не только на пол, но на потолок, стены.

Затраты существенно снижены за счет того, что при такой конструкции не требуется укладка стяжки. Параллельное соединение элементов полов как пленочного, так и электрического, гарантирует бесперебойную работу.

Как сделать инфракрасный теплый пол – видео:

Как сделать своими руками

Приступая к ремонту в ванной, следует начать с проведения монтажа. Предпочтительно использовать плитку с укладкой на листы из алюминия и картонной прокладки.

В ходе действий предусматриваются несколько этапов:

• схема расположения труб;
• установка стояков для горячей воды;
• укладка гидроизоляционного слоя;
• стяжка при условии бетонного пола;
• утеплитель фольговый;
• сборка и укладка системы пола, подключение к обратке;
• тестирование системы;
• заливка цементного раствора.

При отсутствии навыков подключения радиатора отопления, самостоятельные работы проводить не рекомендуется.

При хорошей вентиляции можно использовать полы из дерева, так как оно прогревает лучше.

Данный тип имеет в составе слой теплоизоляции, трубы, материал для крепежа, коллекторы с фитингами, которые способствуют подключению системы к общему отоплению. Предварительно проводится гидроизоляция, поднимая пол ориентировочно на 7 см, что важно для низкого потолка в комнате. Важно правильно уложить трубы, подсоединив их к коллектору, который подводится к системе общего отопления.

Для коллектора отводится место, в котором устанавливается щиток температурного контроля. Разметка пола по секторам производится с расчетом деформирования стяжки при нагревании. Изначально выполняется чертеж на миллиметровке, а затем переносится на место работы.

Для правильного учета следует перенести все точки прокладки труб, которые укладывают с небольшим отступом от стены. Следует подумать, как правильно поставить мебель. Под ней можно систему не прокладывать, существенно сэкономив на материале.

В качестве теплоизоляции используются пенопласт, пеноплекс, либо пенополистерол, которые хорошо удерживают тепло и не подвержены влаге. Для отражения тепла пол устилается подложкой фольгированной, отрезы соединяются скотчем алюминиевым. Далее по периметру приклеивается демпферная лента, компенсирующая под стяжкой расширенное тепло.

Чтобы зафиксировать трубы, следует уложить сетку арматурную, а затем производится прокладка труб по указанной схеме.

Расстояние к стене не должны быть меньше 8 см, а между трубами — 10-40 см. Трубы закрепляются к сетке пластиковыми хомутами не сильно, так как при нагревании создается напряжение, которое может привести к деформированию системы.

После монтажа происходит подключение к коллектору и проводится тестирование. Следует трубы спрятать в гофру, если они расположены рядом с деформационным швом стяжки. Концы труб стыкуются с выходом горячей воды и возвратным отверстием холодной и закрепляются гайками. Тест проводится не менее 2-х часов. После этого проводится заливка бетона, или укладка кафеля, а в трубах может протекать холодная вода.

Как сделать водяной теплый пол – видео:

Как положить электрический теплый пол

Нагревательные маты в совокупности представляют электрическую теплую половую конструкцию.

Они выполняются из ткани с вмонтированными кабелями отличной изоляции, также снабжены проводами для подключения к электричеству. Управление температурой осуществляется терморегулятором, который содержится в системе. Маты раскраиваются в соответствии с площадью помещения, но нельзя резать кабель.

Нельзя ломать, сгибать кабельный провод. Работайте с материалом очень аккуратно!

Маты приклеивают клеем на стяжку из бетона, а затем укладывается плитка на сухую поверхность. Система используется в маленьких ванных комнатах. Чтобы обезопасить себя в будущем, притом, что система сама по себе безопасна, следует приобретать материалы у проверенных производителей и продавцов.

Терморегулятор/таймер позволят контролировать такой пол, чтобы не допустить перерасхода электроэнергии. Помимо матов, многие строители прокладывают кабель на металлическую сетку по специально составленной схеме.

Не теряйте схему укладки сетки, чтобы в будущем можно устранить различные повреждения.

Кабель соединяют специальной муфтой и погружают в стяжку бетонную.

Преимущества напольных конструкций

Если сравнивать отопительное оборудование помещений, современные напольные конструкции скрыты в отличие от обычных стеновых радиаторных батарей, которые занимают свободное пространство в комнате.

В любом случае, неудобство радиаторов в том, что возле них запрещается располагать технику, мебель. Оборудованная ванна теплым половым покрытием, тепло которого идет снизу вверх, обладает высоким комфортом. Существенная экономия ресурсов в частных домах. Если имеется автономное отопление, теплоноситель можно разогревать до 40°С. Главное преимущество системы теплого пола в том, что домочадцы никогда не простудятся в ванной.

Монтаж водяного тёплого пола в ванной своими руками

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной

Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

• Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
• Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

• От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
• От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
• От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной — электрические или водяные

Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

Теплый пол в ванной своими руками — подробно о способах

Нередко возникает вопрос а как же сделать, чтобы плитка на полу в ванной была теплой, ведь когда искупаешься и наступаешь на холодный кафель, то испытываешь не совсем приятные ощущения. Если вы задумали сделать ремонт, то решением проблемы станет теплый пол в ванной, который вы можете сделать сами.

1. Разновидность полов с подогревом:

2. Особенности установки:

На данный момент в вашем распоряжении будет несколько вариантов на выбор, каждый из которых непременно имеет свои положительные и отрицательные качества и разница заключается именно в типе нагревательных элементов, которые используются в системе по нагреву пола. Описание позволит познакомиться с их основными характеристиками и сделать выбор в пользу какого-либо из вариантов, если вы еще не сделали свой выбор.

Теплый пол в ванной с водяной нагревательной системой

Данная система представляет собой систему из гибкой пластиковой трубы, по которой циркулирует горячая вода, за счет чего и происходит нагрев поверхности. Именно этот теплый пол в ванной имеет неоспоримое преимущество в цене как при устройстве, так и при обслуживании, относительно других вариантов и в данном случае не будет возникать никакого электро-магнитного излучения.

Но есть и отрицательные стороны:

• Эту систему довольно сложно монтировать;
• Температура регулируется только с помощью впускного клапана, который регулирует подачу горячей воды в систему, и ориентировать вы сможете только на собственные ощущения — изменили подачу и ждете результат, если он вас не устраивает, то повторяете процедуру;
• Довольно толстый слой стяжки.

Кабельный, электрический теплый пол в ванной

Данный вариант является очень удобным, так как электрический теплый пол в ванной из кабелей вы сможете сделать своими силами, ведь монтаж не связан с какими-либо сложностями. Установка производится под плитку, только учтите, что данный вариант обычно рассчитан на небольшие по площади помещения.

Из отрицательных сторон можно отметить следующее:

• Довольно большой расход электроэнергии при работе;
• При работе возникает небольшое электромагнитное излучение;
• Если на каком-либо участке произойдет разрыв кабеля, то из строя выйдет вся система.

Подогрев пола в ванной инфракрасной, пленочной системой

Это очень удобный вариант, так как допустима укладка подобной системы под любое покрытие, при этом пленка с инфракрасными излучателями имеет очень небольшую толщину, так что делать стяжку при монтаже не придется. Пленки соединяются друг с другом параллельно, что обуславливает работу системы в целом, даже если какой-нибудь участок выйдет из строя. Подогрев пола в ванной вы можете регулировать с помощью специального терморегулятора и выставить именно ту температуру, при которой вам будет комфортно.

К отрицательным сторонам можно отнести:

• Довольно высокая стоимость;
• Расход электроэнергии будет существенно увеличен.

Как сделать теплый пол в ванной своими руками с водяной системой нагрева

Итак, давайте разбираться как сделать теплый пол в ванной своими руками, использую водяную систему нагрева:

Для начала вам необходимо будет сделать план раскладки труб в помещении, а также запланировать расположение шкафа с коллектором, который подключается к источнику горячей воды и передает ее по контурам труб водяной системы нагрева. В коллекторе предусмотрено несколько выходов для разных контуров — именно за счет этого и будет происходить регулировка температуры в помещение, т.е. вы можете включить все или выключить какие-либо контуры, регулирую температуру в ванной.

Для коллектора необходимо предусмотреть две трубы — через одну будет подаваться нагретая вода, а через вторую происходить отвод жидкости, которая прошла по всей системе.

Теперь самое время сделать отличную и надежную гидроизоляцию, если он еще не была сделана. Если использовался рулонный гидроизоляционный материал, то необходимо как следует сварить места нахлеста с помощью строительного фена или паяльника.
Настала очередь черновой стяжки, причем сразу необходимо учесть, что ее уровень должен быть ниже уровня отметки чистого пола с учетом кафельной плитки где-то на 7 см. На данном этапе допустимо наличие небольших перепадов по высоте.

Несколько дней надо «ухаживать» за стяжкой, постоянно смачивая ее, чтобы раствор набрал прочность.

Теперь необходимо застелить всю поверхность фольгой — это создаст дополнительный экран, отражающий инфракрасные волны, направляя их обратно в комнату. Стыки фольги проклеиваете скотчем, желательно чтобы он был специальный — алюминиевый.
Настала очередь за укладкой полиэтиленовых труб, согласно составленному ранее плану. Крепить трубы необходимо непосредственно к стяжке, при этом расстояние между трубами необходимо делать не менее чем 150 мм. Нередко, для удобства крепления труб на пол кладут металлическую сетку, к которой можно прикручивать гибкий шланг обычной проволокой. Далее присоединяете один конец трубы на подающую гребенку коллектора, а другой — на обратную.

Трубы установлены и теперь вы делаете итоговую, чистовую стяжку, причем именно ее вам необходимо сделать максимально-ровно, так как итоговой отделкой будет уже укладка керамической плитки.

Монтаж электрической, кабельной системы

Для начала вам необходимо обеспечить место расположения термостата и датчика, а также позаботиться о вводе источника питания для кабелей — данные элементы обычно расположены на стене, удобнее всего расположить их рядом с розеткой, предварительно высверлив отверстие для их установки. Обычно регулятор устанавливается на высоте порядка одного метра от уровня пола.

Теперь самое время заняться планом расположения нагревательных элементов, причем вам необходимо выдержать минимальное расстояние между витками кабелей, которые указаны в рекомендациях от производителя.

Не забывайте, что для ванной комнаты необходимо предусмотреть надежную гидроизоляцию и если она еще не сделана, то сейчас самое время заняться решением этого вопроса.

После гидроизоляции устраивается слой теплоизоляции, причем, если на основании теплоизоляции нет отражающего слоя, то перед теплоизоляцией застелите полы фольгой, проклеив стыки алюминиевым скотчем. Если поверхность имеет неровности, то на данном этапе это не создаст особых проблем и на них не обязательно обращать внимание.

Кабель крепится на металлической сетке — это не только обеспечит положение витков согласно плану, но и не даст нагревательным элементам проваливаться в слой теплоизоляции. Витки кабеля на металлической сетке укладываете параллельно друг другу, перекрещивать их нельзя. Укладка нагревательных элементов ведется исключительно на «рабочей» площади, ведь нагрев под ванной и раковиной делать не имеет смысла.

Устанавливаете регулятор в предварительно-подготовленное отверстие, а также помещаете датчик в специальную гофрированную трубку и располагаете таким образом, чтобы он находился выше уровня стяжки.

С помощью тестера проверяете всю систему — это покажет не был ли поврежден кабель при установке.

Теперь очередь за стяжкой, причем учтите, что ее толщина должна составить порядка 30-50 мм. Желательно выполнить стяжку по маякам, так как это позволит добиться максимальной горизонтальности, причем учтите, что пустот быть не должно, так как они могут вызвать перегрев определенных участков системы, что приведет к неисправности нагревательных элементов.

После того, как стяжка сделана — снова проверьте тестером целостность системы и если кабель нигде не был перебит при работе — оставляете раствор стяжки набирать прочность.

Включать систему раньше, чем пройдет 27-30 дней нежелательно, так как это может послужить причиной появления трещин в стяжке или же нарушить целостность самих кабелей.

Монтаж инфракрасной, пленочной системы обогрева

Данная система самая простая в монтаже, хотя и тут придется кое-что предпринять, чтобы обеспечить максимальную эффективность.

Для начала позаботьтесь о наличии гидроизоляции.

Делается черновая стяжка, которая устраняет основные неровности. После того, как она наберет прочность, можно приступать к следующему этапу.

Просверливаете отверстие на уровне 1 м от уровня чистого пола — здесь будет установлен терморегулятор, а также заранее делаете штробу для укладки электрических проводов для подключения матов.

Теперь вам необходимо постелить слой теплоизоляции с отражающей пленкой — это создаст максимальный отражающий эффект, при этом тепло, испускающее матами будет возвращаться именно в вашу комнату. Оптимальная толщина теплоизолятора с отражающим слоем — 3 мм, причем теплоизоляция должна иметь малый показатель усадки, для этого подойдет техническая пробка в рулонах 2-3 мм, фольгоизол или же изолон.

Теплоизоляционную подложку вы разрезаете по ширине нагревательной пленки, раскладка делается на расстоянии 10-15 см от стен, а также с расстоянием в пару см между каждой полосой — делается это для того, чтобы обеспечить максимальное сцепление чистовой стяжки с черновой. Необходимо отметить, что под кафель существует специальная перфорированная пленка с отверстиями — именно эти отверстия обеспечивают большую площадь сцепления чистовой стяжки или же плиточному клею с черновой стяжкой. Поэтому где есть отверстия в нагревательных матах, делаете отверстия и в подложке, чтобы обеспечить доступ раствора к черновой стяжке.
Учтите, что инфракрасные маты очень чувствительны к перегреву, поэтому не следует их располагать под мебелью, в нашем случае это различные сантехнические приборы и, может быть, стиральная машинка.

Теперь самое время соединить всю систему и проверить ее работоспособность. Подключаете терморегулятор и датчик. Если все работает, то можно приступать к завершающему этапу.

Делается итоговая стяжка толщиной порядка 5 мм, причем желательно сделать ее плиточным клеем, так как данный раствор имеет повышенные показатели адгезии.
После того, как стяжка наберет прочность — можно приступать к итоговой отделкой плиткой.

Разбираемся нужен ли теплый пол в ванной

Чтобы ответит на вопрос нужен ли теплый пол в ванной, вам необходимо принять решение стоит ли комфорт существенно увеличенных затрат на ремонта, однако, после того, как вы искупаетесь, встать на теплый пол будет гораздо приятнее, а с учетом того, что итоговой отделкой является плитка, то в холодный период времени года, такая поверхность будет создавать чувствительный дискомфорт.

Источники: http://www.portaltepla.ru/tepliy-pol/teplij-pol-v-vannoj-komnate-svoimi-rukami/, http://avtonomnoeteplo.ru/teplye-poly/587-vodyanoy-teplyy-pol-v-vannoy-svoimi-rukami.html, http://vseokafele.ru/ukladka-plitki-v-vannoy-s-nulya/teplyj-pol-v-vannoj-svoimi-rukami-podrobno-o-sposobax

pol-v-dome.ru
