Стабилизатор напряжения для газового котла

Газовые котлы очень чувствительны к качеству электроснабжения. По-этому большинство производителей котлов рекомендует использовать стабилизатор напряжения. Так как энергопотребление у котла небольшое, достаточно использовать стабилизатор напряжения на 500-1000 ВА. Главное чтобы эти стабилизаторы напряжения обеспечивали хорошую точность стабилизации (дешевые китайские использовать не рекомендуется).

Он и воду нагреет и жилище, а вот кто позаботится о котле? Важный и вместе с тем сложный прибор нуждается в защите, прежде всего от перепадов напряжения в электросети, поскольку простой с первого взгляда процесс нагрева воды контролирует сложная автоматика. А она в свою очередь не терпит скачков и просто начнёт сбоить. А ведь с газом не шутят, да и твердотопливный котёл требует неусыпного контроля от системы управления. Потому стабилизаторы напряжения для котла – не роскошь, а первая необходимость для безопасной эксплуатации отопительного прибора!

Какой стабилизатор напряжения выбрать для котла?

На нашем сайте Вы сможете легко выбрать и купить стабилизатор напряжения для газовых котлов. Цена всех изделий доступна частным лицам и оптовым покупателям, осталось только определиться с моделью. Для этого обозначим основные критерии выбора:

• Количество устройств. Прежде всего, нужно определиться хотите ли Вы купить стабилизатор напряжения для котла отопления и только для него, или будут дополнительные потребители, требующие защиты. Либо это будет стабилизатор сети всего дома.
• Напряжение электросети. Замеряют в течение определённого времени, скажем, суток, учитывая, что бывают часы пикового потребления электричества. Разброс показаний даст возможность, понять: с каким диапазоном величин нужно справляться устройству. От этого показателя напрямую зависит стоимость стабилизатора напряжения для котла.
• Скорость стабилизации тока и круглосуточный режим работы стабилизатора. Другими словами устройство должно обеспечить своевременную коррекцию синусоиды тока в любое время суток, пока скачок не отразился на работе управляющей электроники. Тут следует учитывать нагрузку на стабилизатор со стороны пусковых токов при включении насоса, перекачивающего воду по системе.

Купить стабилизатор напряжения для котла отопления – настоящая забота о домочадцах!

Самый большой выбор стабилизаторов отечественного производства позволяет выбрать устройство для дома или квартиры с оптимальными техническими характеристиками.
Большую линейку стабилизаторов для бытовых нужд производит марка Лидер (Lider). В частности модели однофазных приборов Lider серии «W»: PS400W, PS800W, PS1200W-50 и другие. Такие устройства работают с напряжением от 0,4 до 2кВА, что видно из маркировки и обеспечивают точность стабилизации 220±4,5%.
Под брендом «Полигон» выпускаются стабилизаторы серии Каскад, которые отлично справляются со спецификой отечественных электросетей. Приборы работают с токами от 0,8 кВА с точностью 220±5%.

Марка «Прогресс» представлена широким выбором приборов сразу нескольких серий: SL, T, L и др. Некоторые модели способны обеспечить высокую точность стабилизации тока 220±0,9%, потому пригодны для использования в медицинских учреждениях.
Чтобы купить стабилизатор напряжения для котла достаточно позвонить консультанту нашей компании. Исчерпывающая консультация опытного менеджера и хороший ассортимент избавят Вас от мук выбора!

Как выбрать стабилизатор для бытовой техники?

Содержание:

1. 1. Несколько замечаний о выборе стабилизатора
2. 2. Стабилизатор напряжения для газового котла: как выбрать?
3. 3. Стабилизатор напряжения для холодильника: как выбрать?
4. 4. Стабилизатор напряжения для компьютера: как выбрать?
5. 5. Стабилизатор напряжения для телевизора: как выбрать?

Для бесперебойной работы любого электроприбора требуются определенные характеристики электросети. Но зачастую качество питающего напряжения колеблется, и его скачок приводит к сгоранию ТЭНа или панели управления высокочувствительной техники. Чтобы этого избежать, необязательно покупать мощный и дорогой стабилизатор напряжения для контроля всей электросети в доме. Достаточно обезопасить самые уязвимые электроприборы.

Несколько замечаний о выборе стабилизатора

Чтобы сделать верный выбор, важно учесть, во-первых, напряжение в сети – минимальное и максимальное. Оно измеряется тестером. Обычно низкое напряжениеможно определить, например,  по неинтенсивному свету ламп накаливания. Во-вторых, важно отследить скачки напряжения, которые тоже измеряются прибором – цифровым анализатором. Если вернуться к лампам накаливания, то кратковременное изменение их яркости – верный показатель этого явления. В-третьих, стоит определить мощность и характер подключаемой нагрузки. Об этом легко узнать из паспорта бытового прибора. Например, у холодильника указывается номинальная мощность, но в момент запуска она будет превышена в несколько раз. И наконец, нельзя пренебрегать

температурой воздуха там, где устанавливается стабилизатор напряжения. Большинство моделей рассчитаны на диапазон от +5 до +40 °С. О том, как выбрать регулятор напряжения для конкретного прибора, расскажем ниже.

Стабилизатор напряжения для газового котла: как выбрать?

Особенности оборудования. При эксплуатации газового котла всегда остро стоит  вопрос безопасности. Отопительные котлы, хотя и работают на газу, требуют высокой стабильности напряжения в электросети для функционирования электроники. Она особенно чувствительна к качеству тока, допуская погрешность в 5% к величине 220 В. Использование стабилизатора напряжения для котла является одним из обязательных условий его подключения.

Тип прибора. Для работы с потенциально взрывоопасным оборудованием, которым является газовый котел, подключают электронный или релейный стабилизатор. Если речь идет о чувствительном оборудовании, как правило, зарубежных производителей, которое требует малой погрешности в 2 – 5% и высокого времени реакции, выбирают первый: он срабатывает в 5 раз быстрее.

Тиристоры в конструкции такого прибора могут управлять большим количеством обмоток, в результате чего исходящее напряжение имеет минимальный разбег. Если агрегат не столь чувствительный, можно выбрать модель среди релейных. Электромеханический стабилизатор использовать запрещено из-за искрения во время работы газового оборудования.

Мощность прибора. Мощность газового котла составляет от 100 до 200 Вт. Если вы устанавливаете стабилизатор напряжения 220в только для него, выбирайте прибор в 500 – 1000 Вт. То есть параметр мощности из паспорта оборудования умножают на 5 и добавляют 10% для запаса. Если вы хотите защитить еще и насосы, т.е. всю систему, прибор должен иметь мощность от 1000 до 2000 Вт. В момент включения циркуляционный насос потребляет мощности в 3 раза больше, чем указано в паспорте.

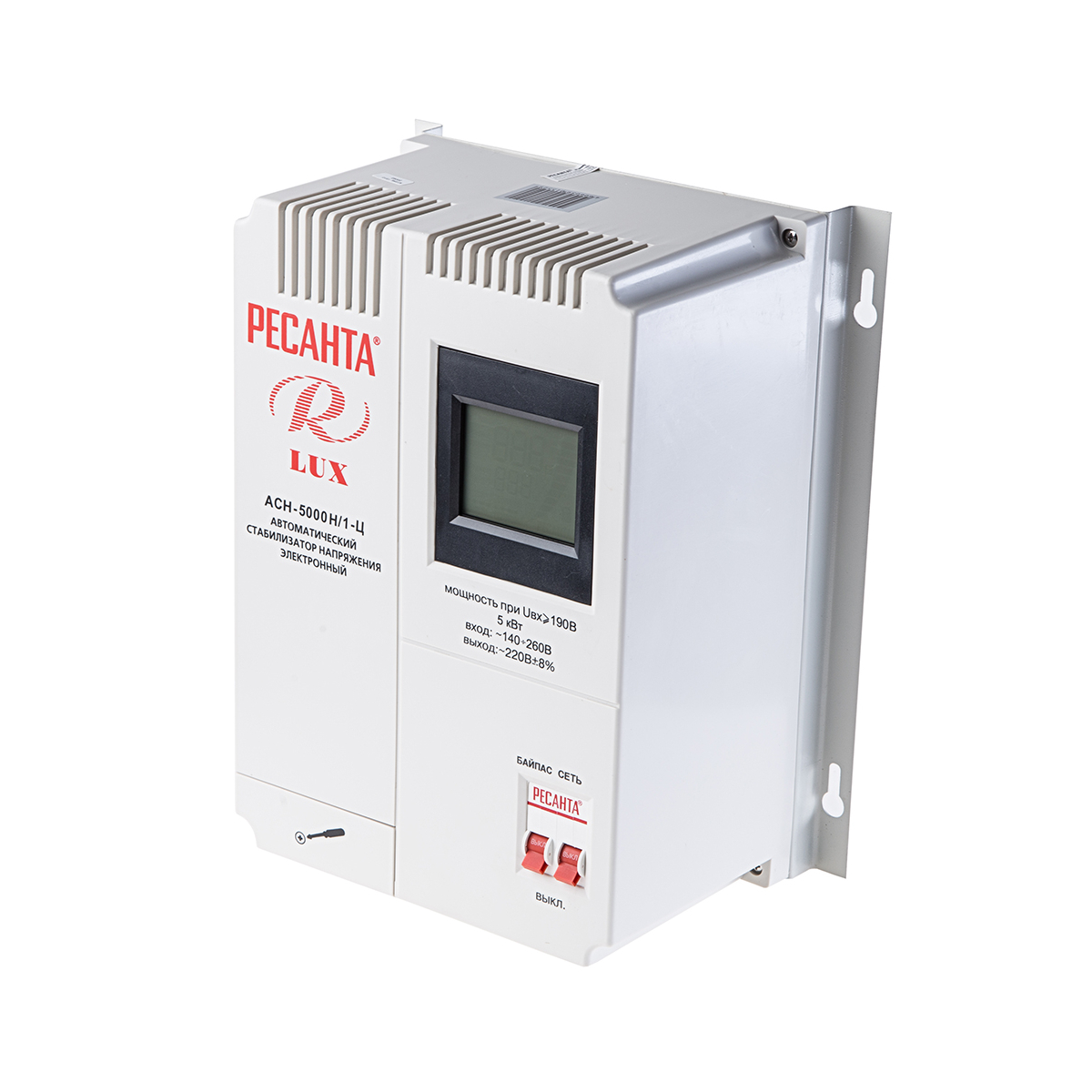

Модели для примера. Подходящим вариантом может стать модель Ресанта АСН 5000 Н/1-Ц Lux, имеющая функцию байпаса, а также  DAEWOO DW-TM5kVA – настенная модель с двумя розетками для прямого подключения потребителей.

Стабилизатор напряжения для холодильника: как выбрать?

Особенности оборудования. Современная модель с несколькими камерами и большим набором дополнительных опций является оборудованием с высокой чувствительностью к колебаниям в электросети. Экстремальная нагрузка на компрессор происходит уже при падении напряжения до 170 В. Низкое напряжение увеличивает силу тока в электродвигателе, он перегревается, и его либо отключает защитная автоматика, либо он ломается. То же можно сказать про повышенное напряжение, в результате которого электронные платы микропроцессорного управления перегреваются и выходят из строя. А выход из строя в результате проблемы с напряжением в сети не является гарантийным условием ремонта, поэтому все расходы на ремонт придется принимать владельцу.

Тип прибора. Для холодильника с одним компрессором подойдут релейные и электронные модели. Учитывая высокие пусковые токи и регулярное увеличение реактивных токов в процессе работы, самыми надежными будут стабилизаторы напряжения релейного типа.

Они обеспечивают необходимую задержку включения. Вдобавок хорошо переносят низкие температуры, если вы выбираете модель для неотапливаемого помещения.

Мощность прибора. Модели с одним компрессором имеют мощность 250 – 350 Вт.  Для их надежной работы потребуется стабилизатор с показателем 1000 – 1500 Вт. Холодильники с двумя компрессорами с мощностью от 300 до 500 Вт должны быть защищены прибором мощностью 1500 – 2000 Вт. При включении холодильника происходит серьезный скачок напряжения, и значение пускового тока может увеличиться в 3 – 5 раз по сравнению с номинальным. Это необходимо учитывать.

Модели для примера. Можно порекомендовать отечественный стабилизатор напряжения  Ресанта, например, защищенную от перегрузки и перегрева и оснащенную цифровым дисплеем для контроля за параметрами модель Ресанта АСН 1500/1-Ц.

Стабилизатор напряжения для компьютера: как выбрать?

Особенности оборудования. Обычно для защиты компьютера используется источник бесперебойного питания (ИБП). Однако в ряде случаев он может не справиться с возложенной на него нагрузкой. И тогда покупка стабилизатора будет выходом в ситуации защиты компьютерной техники. Конечно, веским аргументом является и цена: он обойдется гораздо дешевле.

Тип прибора. Электромеханический имеет высокую точность стабилизации, которая составляет 2 – 3%, и плавно регулирует выходное напряжение. Это бюджетный вариант защиты техники. Релейный нужен, если в сети наблюдаются длительные интервалы пониженного или повышенного напряжения. Прибор характеризуется хорошим временем реакции на изменения в сети и доступной стоимостью. Электронный стабилизатор считается лучшим среди всех. Он обеспечит стопроцентную защиту от любых колебаний в сети, причем не только компьютера во время работы, но и других устройств, например, гаджетов или смартфона во время подзарядки. Если позволяет бюджет, приобретайте этот прибор: цена на него высока.

Мощность прибора. Как правило, прибора с большим запасом мощности не требуется, так как совокупная мощность системного блока, монитора, принтера, аудиосистемы редко превышает 700 – 1000 Вт. В зависимости от количества потребителей и их моделей подойдет стабилизатор напряжения мощностью 1000 – 1500 Вт. Для ноутбука достаточно прибора с мощностью в 500 Вт.

Модели для примера. Из подходящих вариантов можно обратить внимание на следующие. Ресанта АСН 500 Н/1-Ц отличается малыми габаритами, оснащена розеткой с заземлением на корпусе для подключения непосредственно к прибору. RUCELF SDW-1000-D имеет навесной тип корпуса. А толщина корпуса  QUATTRO ELEMENTI Stabilia 2000 W-Slim, выполненного в черном цвете, составляет всего 6 см.

Стабилизатор напряжения для телевизора: как выбрать?

Особенности оборудования. На сегодняшний день такие крупные производители, как LG, Panasonic, Samsung или Sony, выпускают технику со встроенной защитой от колебаний в сети. Но, как правило, такая защита отличается от той, которую способен обеспечить стабилизатор напряжения. Если телевизор стоит в загородном доме или на даче или если вы приобрели современную модель LSD, LED или 3D-LED с расширенным функционалом, то внешний прибор установить однозначно стоит. IPS-панели являются самым чувствительным элементом телевизора, которые могут утратить качество изображения из-за большой нагрузки на электросеть. Надо отметить, что у ряда производителей, в том числе отечественных, есть целые серии стабилизаторов, разработанные специально для домашних кинотеатров, плазменных телевизоров и другой дорогостоящей техники.

Тип прибора. Чтобы обезопасить оборудование от импульсных помех, как правило, выбирают электромеханический стабилизатор. Плавная регулировка напряжения и невысокая стоимость – вот основные преимущества прибора, способного создать оптимальные условия для бесперебойной работы.

Мощность прибора. В паспорте или на задней панели телевизора указывается  потребляемая им мощность. Она зависит от размера экрана. Если диагональ составляет, например, 25″ (61 см), подойдет стабилизатор напряжения с мощностью 350 Вт, соответственно, с большим размером экрана – прибор мощностью до 700 Вт.

Модели для примера. Рекомендуем обратить внимание на варианты с функцией двойного преобразования. Ресанта С1000 отличается малыми габаритами и небольшим весом.  RUCELF SRW-1500VA-D имеет навесную конструкцию и четыре евророзетки для подключения нескольких потребителей.

Надеемся, что наша статья поможет вам при выборе стабилизатора напряжения для дома. В любом случае помните, что прибор корректирует, а не стабилизирует напряжение в сети, и какая-то часть помех все равно будет проходить через него. Однако правильно выбранный прибор поможет исключить не только поломку подключенных приборов, но и выход из строя самого стабилизатора. Если у вас остались вопросы, звоните менеджеру нашего интернет-магазина. Он поможет в выборе модели под ваши требования.

советы и рекомендации по выбору – Блог Elektrovoz

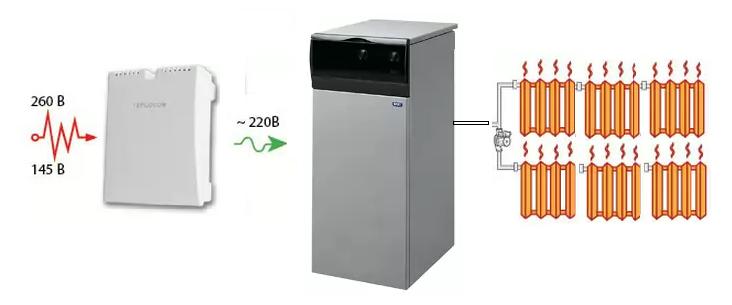

Стабилизаторы для газового котла защищают котел от перепадов напряжения, обеспечивают его стабильную работу при низком и высоком напряжении на линии.  Если они выходят за границы допустимых значений, стабилизатор автоматически отключает плату от электричества. Электронная плата обеспечивает включение и выключение горелки, настройку температурного режима, контролирует тягу в дымоходе и функционирование прочих узлов и деталей отопительного агрегата. Однако, она чувствительна к изменению параметров сети, поэтому часто выходит из строя.



Следует учесть, что блок автоматики относится к основным регулирующим узлам котла, его ремонт или замена могут стоить до 40% от цены отопительного оборудования. Кроме того, поломка, связанная с перепадами нагрузки в сети, не относится к гарантийным случаям, если во время его эксплуатации не использовался нормализатор выравнивания параметров электросети, поэтому менять плату придется за свой счет.

Интернет-магазин ELEKTROVOZ предлагает ассортимент сертифицированных стабилизаторов, которые быстро приводят параметры электрического тока в норму и обеспечивают подачу входного напряжения 220/380 В на бытовые электроприборы. Правильный выбор стабилизатора для котла гарантирует круглосуточное качественное электроснабжение и защищает от поломок.



Принцип работы стабилизатора

Основная задача устройства заключается в определении отклонений входной нагрузки от номинала и ее регулирование до необходимого значения. Оно представляет собой конструкцию, основным элементом которой является автотрансформатор с некоторым количеством обмоток, работающих на повышение или понижение сетевой нагрузки. Контролирующий датчик отслеживает входное напряжение и при отклонении от номинального значения реагирует на ситуацию переключением обмоток с помощью электронных ключей.

Если напряжение падает ниже заданного уровня, блок управления переключает одну часть обмоток на его повышение до 220 В. Если показатель превышает 220 вольт, вторая часть обмоток переключается на снижение. При скачке выше верхней границы установленного диапазона, срабатывает защита, включается аварийный режим и электронная плата обесточивается. Точность регулирования определяется числом ключей. Чем их больше используется, тем выше степень защиты блока автоматики.

Виды стабилизаторов напряжения

В каталоге интернет-магазина ELEKTROVOZ представлено более 120 модификаций электростабилизаторов для газовых котлов, выпущенных известными украинскими фирмами. Они отличаются вилками входного напряжения, разными вариантами переключения обмоток, обеспечивают требуемый уровень стабилизации и безопасности электронной платы управления.

Электромеханические (сервоприводные)

Электромеханический стабилизатор считается одним из наиболее простых аппаратов. Принцип его действия заключается в скольжении ползунка по виткам обмотки трансформатора. Во время движения ползунок перемещает щетки и при этом изменяет число витков, которые находятся под нагрузкой. Скольжение ползунка осуществляется с помощью сервопривода (специального электродвигателя), соединенного с ним напрямую. При изменении нагрузки в сети датчик стабилизатора передает сигнал сервоприводу, который приводит ползунок в движение.

К достоинствам электромеханического прибора относятся:

• Плавное регулирование входного напряжения в пределах 130-260 В;

• Высокая точность стабилизации;

• Возможность устройства выдерживать до полсекунды перегрузки, достигающие 200% от номинального показателя;

• Стойкость к помехам и замыканию в цепи.

Недостатками электромеханических устройств считается быстрый износ щеток в течение одного года, после чего нужно обратиться в сервисную службу для их замены.

IVS12-1-05500, электромеханический (сервоприводный)



Релейные

В релейных аппаратах работой автотрансформатора управляет установленная электронная схема. С ее помощью электромеханическое реле осуществляет переключение обмоток трансформатора. Повышение или понижение вольтажа на выходе устройства происходит параллельно с его преобразованием на входе.

Преимуществами этого вида электростабилизаторов считаются:

• Компактные габариты;

• Возможность использования устройства при нагрузке на входе от 140 до 270 вольт;

• Допустимая перегрузка номинального значения на 10% в течение 4 секунд;

• Работа преобразователя при температуре от -20°C до +40°C;

• Доступная стоимость;

• Срок эксплуатации не менее 10 лет.

Чтобы предотвратить преждевременное изнашивание реле, некоторые производители выпускают обновленные релейные нормализаторы нагрузки с гибридным переключением обмоток. Для этого выходной ток перенаправляют через специально установленное сопротивление.

К недостаткам релейных стабилизаторов относится ступенчатая стабилизация (происходит мигание лампочки при большой вилке в ступени). Кроме того, скорость регулирования показателей зависит от того, насколько точным является выходное напряжение. Чем она выше, тем меньше скорость стабилизации.

АСН-250, релейный однофазный, форма выходного напряжения синусоидальная



Электронные (тиристорные)

Электронные стабилизаторы являются аналогами релейных преобразователей, но отличаются от них тем, что для регулирования нагрузки используют технологию коммутации автотрансформатора с датчиком с помощью тиристоров или симисторов. Электронные модели отличаются высокими качественными и техническими характеристиками и продолжительным сроком использования.

Преимуществами тиристорных устройств являются:

• Обеспечение точного выходного напряжения;

• Быстрое время реагирования до 10-20 миллисекунд;

• Регулирование нагрузки в интервале от 120 до 280 вольт;

• Бесшумная работа.

Недостатком электронных стабилизаторов считают его высокую стоимость. Однако, учитывая отсутствие механических звеньев в конструкции и продолжительный срок работы прибора, он является наиболее приемлемым вариантом для применения с газовым котлом.

STV-08 тиристорный, однофазный, форма выходного напряжения синусоидальная

Однофазный или трехфазный: какому стабилизатору отдать предпочтение

Прежде чем выбрать стабилизатор для газового котла, следует выяснить, какая сеть подходит к дому и на какой вольтаж рассчитан отапливающий агрегат. Если к дому подведена однофазная сеть, а электрооборудование работает с номинальной нагрузкой 220 В, для его устойчивой работы нужен однофазный электростабилизатор.

Когда к дому подведены четыре кабеля (три фазных и один нулевой), значит сеть трехфазная, она выдерживает номинальную нагрузку 380 вольт. В таких обстоятельствах возможны два способа подсоединения:

1. Если используется хотя бы один электроприбор, рассчитанный на нагрузку 380 вольт, следует выбирать трехфазный стабилизатор;

2. Если приборы рассчитаны на нагрузку 220 вольт, можно использовать как трехфазное устройство, так и три однофазных. Обычно их устанавливают, когда в технической документации указаны особые требования к параметрам электросети. Кроме того, три однофазных стабилизирующих прибора стоят дешевле одного трехфазного.

Как показывает практика, если одна из фаз будет обесточена, трехфазный стабилизатор отключит свет во всем доме. При использовании трех независимых устройств подобное не случится.

На что обращать внимание при выборе

Чтобы знать, какой стабилизатор выбрать для котла, рекомендуем изучить его характеристики и их соответствие условиям, прописанным в техпаспорте агрегата:

• Мощность. Пусковой ток циркуляционного насоса, который встроен в отопительный котел, превышает расчетное значение в 3-5 раз. Поэтому при выборе устройства необходимо учитывать суммарную мощность, потребляемую насосом и котлом. Для небольшого запаса это значение нужно увеличить на 30%;

• Время отклика. Представляет собой временной промежуток, в течение которого защитный прибор реагирует на изменение сетевого напряжения. Единицей измерения является миллисекунда. Чем меньше время реагирования, тем более надежным он считается. Как правило, прибор отключает подачу электричества на оборудование в течение 10-20 мс после превышения верхней или нижней границы вилки;

• Уровень коррекции. Показывает допустимое расхождение между выходным и расчетным напряжением в процентах. Нормой считается показатель, равный 10%;

• Форма выходного напряжения. Непрерывное питание отопительного оборудования обеспечивает нормализатор с синусоидальным выходным напряжением. Если условие не соблюдается, система обогрева перестанет работать уже через несколько часов после включения;

• Диапазон входного напряжения. Один из основных показателей, который показывает, при каких предельных значениях устройство обеспечивает питание и непрерывную работу газового котла. Если прибор реагирует на диапазон 135-270 В, то при значении 120 В произойдет автоматическое отключение агрегата от сети;

• Диапазон температурных условий. Указывает, при какой допустимой температуре воздуха в котельной можно использовать защитное устройство. Наиболее оптимальным считается режим от +5°C до +40°C.

Рейтинг лучших фирм

В нашем каталоге представлена продукция известных отечественных фирм таких как:

• Компания LVT — один из лучших отечественных производителей, чьи изделия хорошо известны за пределами Украины. Маломощные устройства модификации «АСН» разработаны с целью нормализации работы отопительных котлов в условиях нестабильной подачи электроэнергии. Продукция фирмы имеет расширенные границы входных напряжений и выполняет автоматическое регулирование вольтажа и защиту от высокотоковых импульсов. В нашем каталоге представлены релейные и симисторные регуляторы нагрузки модификаций АСН-250, АСН-300Н, АСН-600 LVT, АСН-350 LVT, АСН-1000;

AСН-350С, симисторный однофазный, форма выходного напряжения синусоидальная

• Фирма Элекс — специализацией компании является разработка и производство электротехнической оснастки, повышающей надежность электроснабжения промышленных и бытовых объектов, а также электромеханического оборудования, в том числе стабилизаторов напряжения, инверторов и прочего. Стабилизаторы, выпускаемые компанией, не искажают форму синусоиды, обеспечивают точное выходное напряжение и снабжены ключами, которые не боятся короткого замыкания. В нашем ассортименте есть симисторные стабилизаторы для чувствительной техники АМПЕР 12-1 / 63 13,8 кВА, АМПЕР 12-1 / 50 11,0 кВА, а также приборы для дома АМПЕР 12-1 / 32 7,5 кВА, АМПЕР 12-1 / 25 5,5 кВА и прочие;

• Компания ИЭК — один из ведущих мировых брендов, который более 15 лет выпускает устройства для комплексной защиты электрических сетей на промышленных объектах, в торговых центрах, предприятиях связи, в частных домах и коттеджах. Мы предлагаем более 40 моделей электромеханических, релейных и электронных преобразователей напряжения в настенном и переносном исполнении: Ecoline 5 кВА ИЭК, СНР1-0-3 кВА электронный переносной Home IEK, Simple 1,5 кВА IEK, Shift 8 кВА и другие;

• Компания Укртехнология — до 2014 года производственные площади фирмы находились в Донецке. После пережитых потрясений компания наладила выпуск продукции в Черкассах. ООО «Укртехнология» выпускает симисторные и тиристорные стабилизаторы, которые пользуются популярностью в Украине и ближнем зарубежье. У нас можно купить устройства OPTIMUM и NORMA различных модификаций;

• Компания Электромир, выпускающая продукцию под торговой маркой Volter. Изделия этого бренда отличаются надежностью, долговечностью, многоуровневой защитой стабилизатора. В ассортименте нашего интернет-магазина присутствует около 20 модификаций релейных и симисторных защитных устройств СНПТО-7, 9…18 Volter, а также Etalon-7 Volter и Etalon-9 Volter, которые улучшают показатели напряжения на входе, снижают значение пускового тока и общее потребление электроэнергии;

• Частное предприятие Прочан — выпускает стабилизаторы под торговой маркой Awattom с 2005 года. Вся продукция предприятия сертифицирована и прошла регистрацию в системе УкрСЕРПО. Фирма пользуется репутацией надежного и серьезного производителя тиристорных и симисторных устройств для нормализации параметров электросети. Мы предлагаем покупателям около 15 модификаций однофазных и трехфазных нормализаторов Awattom СНОПТ и Прочан Awattom Silver с многоуровневой защитой от замыкания в цепи, токовых и сверхтоковых перегрузок.

ТОП-5 лучших стабилизаторов для газовых котлов

Лидерами продаж среди стабилизаторов для газовых котлов стали модели, выпущенные украинскими производителями:

ACH-350 LVT

Однофазный симисторный электростабилизатор, произведенный компанией LVT с синусоидальной формой выходного напряжения. Предназначен для
подключения фазозависимых установок: газовых котлов, телевизоров, компьютеров и прочей чувствительной техники. Обеспечивает нормализацию входного напряжения в промежутке от 140 до 270 В. Отличается высокой скоростью реагирования на изменение параметров электросети, осуществляет автоматический контроль нагрузки на входе и выходе, обеспечивает защиту электроприборов мощностью до 0,35 кВт.

AСН-350С

Однофазный релейный переносной прибор с входной нагрузкой от 160 до 280 В мощностью 0,25 кВт. Осуществляет автоматический контроль и обеспечивает защиту и стабильную нагрузку для бытовых электроприборов с асинхронным двигателем: газовых котлов, циркуляционных насосов, компьютеров, видео- и аудиотехники. Скорость срабатывания при нагрузке, превышающей 250 В составляет 2,67 сек. После срабатывания защиты прибор включается через 5 сек.

ДИА-Н, СН-300-м 0,3 кВт

Напольный однофазный релейный прибор,обеспечивающий стабилизацию входной нагрузки в диапазоне 155-280 В. Функционирует при температурах от +5°C до +40°C, обеспечивает точное выходное напряжение 220 В с допуском +/- 6%. Отличается бесшумным режимом работы и отключается при перегреве трансформатора. Защищает газовые котлы, циркуляционные насосы, видео- и аудиотехнику, компьютеры от короткого замыкания при нагрузках, меньших 120 В и превышающих 285 В. Время отключения электрооборудования от сети при напряжении свыше 300 В составляет 3 миллисекунды.

Boiler 0,5 кВА электронный настенный IEK

Настенный однофазное релейное устройство мощностью 0,5 кВА, предназначенное для стабилизации работы газового котла. Диапазон входной нагрузки равен 110-280 В, реакции на превышение нагрузки в сети происходит в течение 20 миллисекунд. Отличается точностью стабилизации в пределах 6%, подключается к агрегату с помощью стандартной вилки и розетки.

GRESSO M1500VA

Переносной релейный однофазный прибор для стабилизации входной нагрузки в интервале от 170 до 270 В мощностью 0,9 кВт при нагрузке 220 В (+/- 5%) с возможностью крепления на стену. Устройство работает при температуре от 0°C до +40°C, время срабатывания при превышении допустимой нагрузки равно 0,5 секунд. Имеет четыре доступных розетки, обеспечивает защиту от перепадов напряжения в сети, а также предохраняет телефонные линии и интернет от перегрузок.

Как выбрать стабилизатор напряжения для газового котла, инструкция и отзывы

Стабилизаторы напряжения используются в отопительном оборудовании частных, загородных и не только домов. В конструкции отопительных систем они служат устройством, предотвращающим выход газового котла из строя в результате нарушения режима подачи электроэнергии.

Содержание:

1. Зачем он нужен и в чем его польза
2. Виды
3. Критерии выбора
4. Каким должен быть стабилизатор
5. Установка

Зачем нужен стабилизатор и в чем его польза

Эксплуатационный срок любого электрического прибора, в том числе и газового котла, напрямую зависит от стабильности входящего напряжения. Более того, расчетный срок службы оборудования вычисляется исходя из работы при постоянных параметрах, чем может похвастать далеко не каждая электросеть. Большая часть электрических устройств выходит из строя по причине нестабильного напряжения. Недорогое и простое устройства можно не только быстро и легко отремонтировать, но даже выбросить, с целью приобрести новое. Однако газовые котлы стоят больших денег, да и их ремонт влетает в копеечку. Поэтому для них установку стабилизатора напряжения можно назвать обязательно процедурой.

Скачки напряжения, как выше, так и ниже нормы в 220 В, оказывают влияние на работу управляющей платы и автоматики прибора. Это, в свою очередь, приводит к их нестабильной работе и возникновению неполадок, искажению рабочих показателей. Это увеличивает износ оборудования, что, в сочетании с новыми перепадами напряжения, приводит к выходу из строя автоматики и других компонентов. Устройство корректирует напряжение и частоту электрического тока на входе и поддерживает оптимальные параметры для работы газового котла без перегрузок. Тот факт, что стабилизатор удерживает рабочие показатели сети в норме, обеспечивает экономичное потребление энергии исключительно в рамках необходимого, что является существенным дополнительным преимуществом.

Виды

По принципу действия стабилизаторы напряжения делят на несколько разновидностей.

Рекомендуем изучить сравнительную таблицу снизу и прочитать более подробные описания самых интересных видов в продолжении статьи. Таблица представлена в виде кликабельной фотографии.

Таблица сравнений. Нажмите чтобы увеличить.

Электромеханические

В этих устройствах регулировку подачи напряжения осуществляет токосъемная щетка. Среди достоинств этих приборов:

• Большой срок службы при использовании качественного графитового пальца.
• Высокая устойчивость к перегрузкам и возможность работы в широком диапазоне напряжения.
• Выравнивание с погрешностью в ±3% от номинальной величины.

Тем не менее, у этих устройств есть характерные недостатки:

• Электромеханическое устройство чувствительно к температуре и не может использоваться в холодных помещениях.
• Более низкая скорость срабатывания относительно аналогов.
• Во время работы щетка движется и создает шум.
• Токосъемные щетки необходимо заменять с периодичность в 3-5 лет.
• Пыль, проникающая внутрь прибора, обугливается и нагорает на элементах.
• Размыкание и замыкание прибора может сопровождаться образованием искры.

Из-за последней особенности в списке электромеханические стабилизаторы не рекомендуется использовать для газового котла и другого взрывоопасного оборудования.

Релейные

Релейный или электронный стабилизатор не имеет в конструкции подвижных деталей, здесь за поддержание напряжения и частоты в пределах нормы отвечает электроника. Эти устройства обладают следующими преимуществами:

• Более быстрая реакция на перепады по сравнению с электромеханическими стабилизаторами.
• Повышенная устойчивость к постоянным колебаниям входного напряжения.
• Небольшой вес и габариты устройств служат удобству монтажа и эксплуатации.

Среди недостатков этих устройств называют:

• большую громкость щелчков по время переключения реле напряжения между диапазонами;
• мигание осветительных приборов во время переключения обмоток.

Точность работы релейных стабилизаторов напрямую зависит от количества ступеней автоматического трансформатора. Однако, чем их больше, тем выше стоимость прибора. Точность стабилизации у этих устройств находится в районе 5%, не превышая разрешенный ГОСТ показатель.

Для тех, кто планирует приобретать электронный стабилизатор напряжения для газового котла стоит проконсультироваться с продавцом по поводу совместимости конкретной модели прибора и котла.

Простой релейный

Полупроводниковые (тиристорные)

В основе работы тиристорных или симисторных стабилизаторов лежат полупроводники, для производства которых используются монокристаллы – тиристоры. Они выполняют функцию электронных ключей, наделяя прибор характерными преимуществами:

• Самая быстрая скорость срабатывания среди перечисленных видов стабилизаторов.
• Рабочий ресурс устройства практически неограничен.
• Устойчивость к температурным нагрузкам, конфликтам электросети и механическим воздействиям.
• Наивысшая точность.
• Бесшумная работа.

Ключевыми недостатками данного прибора является сложность обслуживания и ремонта платы управления при выходе из строя. Кроме того, прибора данной категории стоят значительно дороже аналогов.

В разобранном виде. В принципе конструктивно они все очень похожи.

Критерии выбора

Говоря о том, как выбрать стабилизатор напряжения, следует помнить, что эффективность его работы будет зависеть от сетевых параметров. В первую очередь следует обратить внимание на показатели номинального и фактического напряжения в сети. На упаковке и самой модели, как правило, указывается суженный рабочий диапазон. К примеру, устройство 220 В будет иметь диапазон 210-230 В. Причиной этому является использование однофазной схемы, рассчитанной для работы при 220 В . Для выхода стабилизатора из строя будет достаточно 10% отклонения от номинала.

Кроме того, необходимо учитывать диапазон суточных колебаний фактического напряжения. Для настройки работы стабилизатора, очень важно знать крайние величины напряжения – если во время работы показатель выйдет за их предел, произойдет немедленное автоматическое отключение газового котла.

Кроме того, для того чтобы выбрать стабилизатор напряжения необходимо учитывать потенциальную нагрузку на прибор. При этом важно сохранить рациональность: слабый прибор выйдет из строя при регулярных перегрузках, а слишком мощная модель может стать лишней тратой денег. Для начала следует узнать потребляемую мощность газового котла, которая, как правило, указывается в паспорте прибора. Стоит обратить внимание, что речь идет о входной электрической, а не тепловой мощности. Для того чтобы определить запас для уверенной работы стабилизатора, нужно это значение увеличить на 30%.

Когда в конструкцию парового котла планируется включать насос, необходимо выполнять расчеты исходя из суммарной нагрузки устройств. В действительности, специалисты не советуют прибегать к подобного рода монтажу, но он нередко встречается в отопительных системах для дома. Для определения их номинальной мощности необходимо потребляемую мощность насоса умножить на 3 и прибавить к результату входную мощность котла, а затем сумму умножить на 1,3.

При выборе стабилизатора следует обратить внимание и на фильтр прибора. Бесперебойную и надежную работу платы управления котла может обеспечить только напряжение с правильной синусоидой.

Рекомендуем к просмотру короткое видео о том как выбирать стабилизатор напряжения, возможно оно будет вам полезно.

Каким должно быть устройство

В первую очередь рекомендуем посмотреть видео сверху, если вы этого еще не сделали.

По способу установки приборы делятся на три категории:

• напольные;
• настенные;
• универсальные.

Напольный

Настенный



Назвать тот или иной тип предпочтительным нельзя, все зависит от индивидуальных особенностей. Универсальные модели поддерживают возможность установки как в вертикальной, так и в горизонтальной плоскости.

Отвечая на вопрос, как выбрать стабилизатор напряжения, специалисты говорят, что он должен быть снабжен:

• Функцией автоматической защиты от замыкания, перегруза или перегрева.
• Хорошим запасом мощности. Для дачи, коттеджа или загородного дома хорошо подойдет прибор с расчетным диапазоном в 250-600 ВА.
• Функцию автоматического запуска газового котла при возобновлении питания.
• Заземляющим выводом.
• «Отсекателем» напряжения – функцией для отключения котла при выходе фактического напряжения за рабочие пределы стабилизатора.

Кроме того, отмечается, что для дома или квартиры с постоянными скачками напряжения лучшим вариантом являются тиристорные стабилизаторы. Также, если рабочий диапазон по паспорту превышает 200 В, стоит отнестись с осторожностью к его покупке – возможно прибор не сможет сформировать необходимое напряжение.

Установка

Для установки устройства настенного типа потребуется небольшой набор инструментов:

• бокорезы;
• дюбель-гвозди;
• крестовая отвертка;
• электродрель;
• монтажный нож.

Подобрать хорошее место для установки устройства очень просто – необходимо чтобы по краям прибора осталось около 15-20 см пространства: для обслуживания и вентиляции. Также желательно чтобы он находился в сухом, проветриваемом месте, недоступном для детей и домашних животных. Допустимые показатели влажности воздуха, как правило, указаны в паспорте. Не рекомендуется устанавливать стабилизатор в подвале, гараже или чердаке во избежание поломки в результате высокой влажности, перегрева прибора в летнее время или близкого нахождения химических и воспламеняющихся веществ.

В комплект стабилизатора входит монтажная пластина. Для надежного закрепления приборов любого веса её необходимо прибивать к стене с помощью дюбель-гвоздей (длина – от 100 мм, диаметр – от 8 мм) строго в горизонтальном положении. После этого нужно повесить прибор на пластину. Для удобства подключения проводов на его клеммы нанесены вспомогательные обозначения. После подсоединения питающих проводов к стабилизатору, можно подавать электроэнергию и проверять работу.

При подключении нескольких однофазных устройств, необходимо для каждого из них иметь выделенную розетку, чтобы избежать возникновения неполадок. Так, к примеру, включение трех приборов в одну трехфазную розетку может возникнуть следующая ситуация: при переключении одного устройства будет возникать сетевая помеха и переключать другое.

Важность стабилизатора напряжения сложно недооценить. Производители указывают, что гарантийный ремонт газовых котлов невозможен в случаях, когда поломка вызвана несоблюдением требований по эксплуатации. А электропитание как раз относится к этим требованиям и сгорание прибора от скачков напряжения считается виной владельца. Поэтому к приобретению прибора следует отнестись внимательно и ответственно, чтобы не пришлось переплачивать за ремонт и лишние киловатты.

Неперехваченное исключение

В тех районах, где происходят скачки напряжения, часто используют стабилизаторы для отопительных котлов. Такой прибор помогает поддерживать нормальное напряжение и предотвращает поломку оборудования. Рассмотрим, как выбрать стабилизатор, характеристики, наличие защиты и в каких случаях можно использовать источник бесперебойного питания вместо стабилизатора напряжения для газового котла.

Содержание:

1. Почему необходим стабилизатор для газового котла?
2. Какой стабилизатор напряжения подходит для газового котла

2.1. Электромеханические стабилизаторы

2.2. Релейные стабилизаторы

2.3. Электронные стабилизаторы

1. Характеристики стабилизатора для газового котла

3.1. Фазность

3.2. Диапазон входного и выходного напряжения

3. 3. Мощность

3.4. Быстродействие стабилизации напряжения

3.5. Форма выходного напряжения

1. Функция рестарта и наличие защиты

4.1. Конструктивные особенности

4.3. Диапазон рабочих температур

Почему необходим стабилизатор для газового котла?

Современные газовые котлы не только нагревают теплоноситель, но и следят за безопасностью и качеством работы. Для этого в агрегатах устроены микропроцессоры и электронные блоки. Приборы оснащены клапанами, датчиками, насосами и вентиляторами. Контролирует и корректирует работу блоков электроника газового котла.

Рассмотрим функции газового оборудования:

1. При длительном отключении происходит препятствование замерзанию всей системы. Для прогонки носителя производится самостоятельный запуск котла. Кроме этого открываются клапаны, прокачивается насос и предотвращается поломка внутренних элементов.
2. При падении тяги, понижении давления газа в магистрали, плохом удалении продуктов сгорания, затухании пламени, пробое или заторе в отопительном контуре котел автоматически выключается.
3. Для обеспечения щадящей работы производится плавный розжиг и понижается интенсивность пламени при установленной температуре.
4. После выключения пламени продолжается циркуляция насоса для ровного нагрева во всех участках отопительного контура.
5. Поддерживается различная температура в разных контурах, при этом сохраняется в памяти установок вся информация. Можно программировать работу на сутки, дни и недели.
6. Производится анализ погодных данных и подбирается подходящий режим работы для создания комфортной температуры в доме. Таким образом, можно сэкономить ресурсы при оптимизации взаимодействия узлов и блоков.



Для того чтобы определиться нужен ли стабилизатор напряжения для котла отопления, необходимо рассмотреть его работу на практике. Газовые котлы работают от сети 220-230 В с погрешностью до 15%. Если напряжение упадет на 20 В, то оборудование будет нормально работать. Но случаются ситуации, когда напряжение падает до 140 В. Такое часто происходит в частном секторе. Поэтому газовый котел начинает работать нестабильно или просто отключается.

В серьезных случаях происходят скачки напряжения, а не падение. В таком случае показатели в сети могут быть от 250 до 300 В. Плата программного блока может повредиться или перегорят электронные схемы. В худшем случае выйдет из строя печатная плата. Ремонт этих элементов потребует приличную сумму или вовсе придется заменить газовый котел.

Скачки напряжения или его падение может произойти в следующих ситуациях:

1. При вмешательстве в распределительную коробку может случиться замыкание проводов.
2. В зависимости от количества потребляющих приборов у населения может увеличиться нагрузка на линию.
3. При плохих погодных условиях может произойти накидывание токоведущих элементов линии друг на друга.

Чтобы предотвратить поломку газового котла рекомендуется приобрести стабилизатор напряжения. Но так как стабилизаторов напряжения представлено большое количество, то выбрать подходящий довольно трудно. Рассмотрим подробно виды прибора и критерии выбора.

Какой стабилизатор напряжения подходит для газового котла

Все стабилизаторы напряжения выполняют такие задачи: доводят ток до максимального значения приближенного к 220 В при падении или скачках, а также разрывают цепь при больших показателях, когда не получается их нормализировать. В таком случае происходит защита чувствительных электронных узлов от перегрузки.
Стабилизаторы можно разделить на 3 вида, которые имеют свои достоинства и недостатки. Принцип работы заключается на круговых обмотках трансформатора, по которым происходит перемещение угольных щеток. При помощи сервопривода производится вращение. Исходя из входного напряжения,  устройство перемещает щетки в нужно положение, таким образом, обеспечивая необходимые исходящий ток.



Электромеханические стабилизаторы

Преимущества данного вида:

1. Невысокая стоимость.
2. Точность.
3. Компактные размеры корпуса.
4. Может переносить значительные перегрузки.
5. Несколько регулировок.

Недостатки электромеханических стабилизаторов напряжения:

1. При отрицательных температурах плохо функционирует.
2. При резких скачках напряжения может сильно завысить или снизить выходящее значение.
3. Время срабатывания составляет 2 секунды.
4. Конструкция сервопривода и бегунка механическая, поэтому за счет износа щеток и трения не имеет большого срока службы.
5. На контактах между щетками и обмоткой может искрить, поэтому необходимо производить удаленный монтаж.
6. Шум во время работы.

Электромеханические стабилизаторы можно использовать для газовых котлов, но требуется уделить особое внимание безопасности: устроить утепленное место для установки и удаленности от оборудования.

Релейные стабилизаторы

Такие стабилизаторы используются чаще, чем электромеханические. 5-12 реле подключается к обмотке трансформатора, каждое из них заключается в герметичный корпус. В зависимости от того как изменяется входящее напряжение ток пускается через одно из них по контуру максимально приближенному к 220 В. Таким образом, обеспечивается выравнивание к норме. От количества реле зависит  точность установки значения. Конструкция не имеет механических элементов.



Преимущества релейного стабилизатора:

1. Большой диапазон входного напряжения.
2. Невысокая стоимость.
3. Быстрая реакция на скачки.
4. Работает при отрицательных температурах.
5. Легко переносит перегрузки мощности.
6. Так как нет механических элементов, то срок службы довольно большой.
7. Не нужно постоянно контролировать и обслуживать.

Минусы релейного стабилизатора:

1. Шум при работе.
2. Ступенчатая регулировка с искажением синусоиды.
3. Погрешность выходящего напряжения может составлять 8%.



Исходя из качества и стоимости, такие стабилизаторы напряжения для газовых котлов используются довольно часто.

Электронные стабилизаторы

Через разные контуры обмотки трансформатора проходит ток в электронных стабилизаторах. Происходит это при помощи электронного ключа (тиристора или симистора). Первые пропускают ток в одном направлении, а вторые – в двух. Благодаря таким элементам прибор имеет высокую эффективность и небольшие размеры.



К преимуществам электронного стабилизатора можно отнести:

• Точность стабилизации от 3 до 5%;
• Большой срок службы;
• Простота эксплуатации;
• Отсутствие шума при работе;
• Не подвергаются воздействиям отрицательных температур;
• Не нужно регулярно обслуживать;
• Вводные значения имеют большой диапазон.

Недостатки:

• Высокая цена;
• Прибор чувствителен к помехам и перегрузкам.

Такие стабилизаторы относятся к универсальному оборудованию для газовых котлов. Единственной причиной для приобретения другого вида является только цена.

Характеристики стабилизатора для газового котла

Для правильного выбора стабилизатора напряжения для газового котла рекомендуется узнать подробнее о характеристиках и их влиянии на работу прибора. Таким образом получить выбрать подходящий стабилизатор для определенных условий использования.

Фазность

Практически все жилые дома подключены к сети 220 В и частотой 50 Гц. Для такой сети подойдет однофазный стабилизатор напряжения. В некоторых домах устроен трехфазный ввод, но каждая линия разделяется и выдает 220 В. Таким образом, нагрузка распределяется равномерно и поэтому можно применять однофазные модели.

Для производственных зданий, где устроены газовые котлы высокой мощности, требуется устанавливать трехфазные стабилизаторы 380 В. Но можно использовать и другой способ, при котором приобретаются однофазные приборы на каждую фазу, следовательно, стоимость будет ниже, но понадобится больше времени для подключения.

Диапазон входного и выходного напряжения

Стабилизаторы нужны для обеспечения тока из сети до 220 В для газовых котлов. Приборы выпускаются с разными диапазонами входного тока в зависимости от падения напряжения. Для того чтобы узнать какие параметры должен иметь прибор, необходимо провести исследование.

Для опыта нужно приобрести вольтметр цифровой или стрелочный. На значение переменного тока с пределом от 500 В нужно установить прибор. Замерять показания нужно в разное время для того чтобы увидеть как будут меняться значения в зависимости от нагрузки в сети.

Рекомендуется в течение 7 дней замерять значения в определенное время: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. После проведения эксперимента следует прибавить на каждую сторону по 15 В для получения небольшого запаса.



Если данные получились в пределах 180-240 В, то стабилизатор должен иметь такие значения. В загородных домах перепады напряжения могут быть 140-270 В, в таком случае нужно выбрать другую модель прибора.

Показатели котла должны соответствовать выходному напряжению стабилизатора. Обычно это 220 В. Для того чтобы предотвратить отключение газового котла из-за недостаточной мощности рекомендуется приобретать прибор с точностью выходного напряжения +-5%. Таким образом получится вписаться в требуемые данные производителем и добиться бесперебойной работы отопительного котла.

Мощность

При выборе стабилизатора напряжения для газового котла в первую очередь нужно обратить внимание на мощность. В паспорте оборудования нужно посмотреть, какой показатель указан. Газовые котлы имеют значение максимальной полезной тепловой мощность 6000-24000 кВт и потребляемой мощности 0,1-0,2 кВт.

При запуске газового котла данное значение увеличивается на пару секунд, таким образом, значение стабилизатора превосходит показатели котла. Но на сколько, можно узнать после следующих расчетов.

Следующей составляющей считается вольт-ампер, которые обозначают мощность стабилизатора. Они представляют полную мощность прибора. Если устройство имеет мощность 500 ВА, то показатель будет 350 Вт.

Мощность стабилизатора покрывает потребление газового котла и другого сопутствующего оборудования, которая устроено параллельно или внутри. Например, циркуляционный насос.

При выборе стабилизатора следует учесть запас от максимальной мощности суммы всех устройств на 30% и возрастающие пусковые токи для соответствия насосу и газовому котлу.

Рассмотрим такую формулу: (мощность котла+мощность насоса*3)*1,3=мощность стабилизатора.

Например: газовый котел 150 Вт, насос – 70 Вт. Получается: (150+70*3)*1,3=468 ВА.

Кроме этого нужно учесть просадку напряжения. При падении входного тока стабилизатор тоже понижает свои возможности по его повышению. Например, если есть в розетке 170 В, то эффективность снизится на 80% от номинальной мощности. Именно поэтому необходимо умножить паспортную мощность на процентное падение и разделить на 100.

Если в сети 170 В, то есть 80%, то при стабилизаторе на 500 ВА он будет работать на 400 ВА. Для газового котла 150 Вт и циркуляционного насоса 70 Вт необходимо выбрать стабилизатор напряжения 600 ВА.

Быстродействие стабилизации напряжения

Данный параметр имеет две единицы измерения:

1. Время срабатывания. Обозначается миллисекундами, которые уходят на реакцию прибора для изменения сетевого сигнала.
2. Скорость реакции. Показатель обозначается в вольтах в секунду, показывает период, который был затрачен на восстановление напряжения на выходе при колебаниях входного напряжения.

При высокой скорости и небольшом времени срабатывания котел лучше защищается в обе стороны. Наиболее эффективные стабилизаторы имеют напряжение с показателем от 100 В/с. Прибор реагирует мгновенно. При 10-20 В/с происходит небольшой задержка, которой хватит для некорректной работы газового котла.

Оптимальным временем срабатывания является 5 мс и менее. 20 см считается удовлетворительными, а 10 мс – допустимыми. При больших показателях есть риск. Инверторные приборы отличаются двойным преобразованием тока и не имеют параметры скорости.

Форма выходного напряжения

Из-за изменяющейся частоты переменный ток обозначается волнистой линией. В виде синусоиды это представлено на шкале. Для нормальной работы газового котла напряжение должно быть приближено к идеальной синусоиде.

Функция рестарта и наличие защиты

Для правильного выбора стабилизатора напряжения требуется обратить внимание на функции защиты. В недорогих приборах они могут отсутствовать, следовательно, сам стабилизатор может выйти из строя.

Опции защиты стабилизаторы напряжения для газового котла:

1. В зависимости от эксплуатации, нагрузка, места установки прибор может испытывать температурные воздействия. В некоторых ситуациях он может самостоятельно прервать линию до остывания при большом перегреве.
2. При перегрузке прибор отключается. При долгой работе на предельной мощности из-за слабого входящего напряжения происходит перегрев. Прибор сам отключается для того чтобы предотвратить сгорание платы или трансформатора.
3. При больших скачках, которые прибор не может снизить до 220 В происходит самостоятельное отключение. Это необходимо для сохранения качества работы газового котла.
4. При больших скачках напряжения стабилизатор отключается и, следовательно, прекращает работу газовый котел. При отключении прибор все равно отслеживает параметры сети и при нормализации снова начинает работу. Такая возможность рестарта помогает избавиться от множества неудобств.

Газовый котел включается и работает в нормальном режиме, а хозяева вернуться в теплый дом. Если в приборе нет функции рестарта, то дом остынет, а напряжение будет давно в нормальном состоянии. Если такая ситуация произойдет при длительной поездке жильцов, то вся система может замерзнуть.

Можно установить функцию перезапуска с задержкой для предупреждения частых запусков котла.

Если не предусмотрена функция рестарта, то включить стабилизатор и котел придется вручную. При покупке стабилизатора напряжения рекомендуется обращать внимание на такую функцию.

Конструктивные особенности

Стабилизаторы напряжения для газовых котлов могут иметь такие размеры: 200х300х70 мм -450х500х300 мм. В зависимости от типа прибора, количества реле, размера трансформатора  формируются размеры. Рекомендуется выбирать небольшие размеры, которые можно удобно расположить в частном доме и не занимать лишнее пространство. Если у вас обустроена отдельная котельная, то размер стабилизатора напряжения может быть любым.

Стабилизаторы изготавливаются двух видов: напольные и настенные. Второй вариант наиболее удобен, так как позволяет легко следить за показателями, которые расположены на уровне глаз.

Если блок установить на полу,  то придется наклоняться для того, чтобы увидеть показатели индикаторов. Но при выборе это не является основным критерием.

В квартире и небольшом доме лучше выбрать настенный стабилизатор, так как его легко спрятать. Есть еще стабилизаторы стоечного типа, но их мощность намного больше потребностей насоса и котла, поэтому нет никакого смысла устанавливать такую большую конструкцию.

В стабилизаторе нужно учесть еще и количество выходных разъемов, так как кроме газового котла, возможно, придется защитить еще другие электрические приборы от скачков напряжения. Поэтому рекомендуется выбирать стабилизатор с несколькими розетками и запасом мощности.

Индикация

Стабилизаторы напряжения отображают напряжение на входе и выходе прибора в вольтах. На корпусе устраивается стрелочный датчик, диодный индикатор или LED-дисплей.

Рассмотрим подробнее каждый вид:

1. Стрелочный датчик выпускается довольно давно и не пользуется популярностью на сегодняшний день. Он не оснащен подсветкой, поэтому в темноте придется использовать фонарик. Главным преимуществом стрелочного датчика является точность показаний.
2. Диодная индикация. В таком датчике нельзя посмотреть поступающие вольты и корректировать уровень. О нормальном уровне можно узнать по зеленому индикатору. Желтый цвет указывает на стабилизацию. Если загорелся красный диод, то значит, сработала защита. Такой датчик не отображает множество информации, но является бюджетным.
3. LED-дисплей. Цифры на дисплее подсвечиваются и видны в любое время. Можно сразу оценить уровень напряжения. Такой датчик является современным и эффективным.

Диапазон рабочих температур

Так как стабилизатор напряжения устанавливается в помещении, то мало кто задумывается о диапазоне рабочих температур. Если же прибор будет установлен в отдельной пристройке, то следует проверить уровень температуры, так как стабилизатор может нормально функционировать при температуре от +5 градусов. Устанавливать стабилизатор напряжения слишком близко к газовому котлу не рекомендуется. Кроме этого следует оставить свободное место вокруг прибора для циркуляции воздуха.

Вы можете купить стабилизаторы напряжения в нашем магазине.

Читайте также:

Какой мощности нужен стабилизатор для газового котла?

Время прочтения: 5 мин

Дата публикации: 26-03-2021

Стабилизатор напряжения является привычным элементов в домах и квартирах жителей Украины, которые желают сделать отопление и горячее водоснабжение независимым от централизованной системы. С одной стороны это действительно независимость. С другой — очередная забота, связанная с обеспечением котла качественным электроснабжением.

Стандартный бытовой газовый котел работает от однофазной сети 220В с допустимыми отклонениями 10% (22В). Ни для кого не секрет, что этот допуск постоянно нарушается. Благо, отклонения эти не критичны. Тем не менее, опасные колебания напряжения тоже случаются. Стоит понимать, что производитель снимает с себя гарантийные обязательства, если причиной неисправности стало нарушение требований к питанию, пусть даже произошло это по независимым от пользователя обстоятельствам. Чтобы не рисковать, рекомендуется обеспечить защиту котельного оборудования при помощи стабилизатора.

Обязательно ли устанавливать стабилизатор для котла

Иногда пользователь не знает, можно ли включать газовый котел без стабилизатора. Для ответа на этот вопрос следует разобраться, какое влияние может на него оказать некачественное электропитание.

Газовый котел состоит из функциональных узлов, каждый из которых подвергается воздействию перепадов напряжения. Самый главный узел — автоматика котла. Именно она находится в максимальной зоне риска при опасных значениях входного напряжения.

Другими важными компонентами являются циркуляционный насос (встроенный или внешний), а также горелка. Здесь, в отличие от платы, перепады напряжения имеют далеко идущие последствия, такие как более быстрый износ двигателя насоса.

Таким образом, стабилизатор напряжения защитит все элементы газового котла как от более быстрого износа из-за постоянных колебаний, так и от выхода из строя при нештатных ситуациях.

Мощность стабилизатора

Стабилизатор является источником питания для оборудования, которое он защищает. Это значит, что одним из основных критериев выбора является мощность, которая, в свою очередь, важный ценообразующий фактор. Какой мощности нужен стабилизатор для газового котла, чтобы не переплачивать за ненужные ватты?

Потребление газового котла является суммой потребления его компонентов и циркуляционных насосов. Как правило, сумма не превышает 200-250 ватт. Однако есть пара моментов, в связи с которыми следует выбирать мощность с запасом.

• Насосу, как и любому электродвигателю, свойственны пусковые токи. Вкладывайте потенциальные пусковые токи в запас для стабилизатора, если тот не имеет перегрузочной способности (хотя даже при наличии перегрузочной способности не стоит рассчитывать на ее регулярное использование). Работая не на полную мощность, стабилизатор прослужит дольше.
• Обратите внимание на тип стабилизатора. В большинстве случаев номинальная мощность стабилизатора указывается для показателя 220В. При компенсации колебаний максимальная выходная мощность пропорционально падает. Поэтому обращайте внимание на минимальную мощность стабилизатора, которая свойственна для компенсации максимально допустимых отклонений (дальнейшие отклонения напряжения приводят к защитному отключению стабилизатора).

Теперь мы знаем, как рассчитать мощность стабилизатора для газового котла. С учетом описанных выше факторов стоит присмотреться к стабилизаторам мощностью 400-500Вт. Осталось выбрать тип стабилизатора — и можно покупать.

Типы стабилизаторов для газового котла

Основной рынок стабилизаторов представлен 4 типами стабилизаторов:

• Сервоприводный (электромеханический). Такие стабилизаторы регулируют выходное напряжение при помощи трансформатора, снимая ток в разных частях обмотки. Достоинствами такого решения является высокая точность и плавность регулировки, когда как недостатки более весомы: не самая высокая надежность подвижных компонентов и низкая скорость реакции.
• Релейный стабилизатор. Такие устройства также регулируют выход при помощи трансформатора, однако процесс осуществляется за счет заранее выведенных ступеней, а не перемещения токосъемника по обмотке. Это делает регулировку намного быстрее, однако она приобретает ступенчатый характер.
• Электронный ступенчатый стабилизатор. Фактически, это развитие релейной технологии, в которой ступени на электромагнитных реле заменены ступенями на полупроводниковых тиристорах. Это бесшумно, молниеносно, но цена такого решения выше, а ступенчатый тип регулировки никуда не делся.

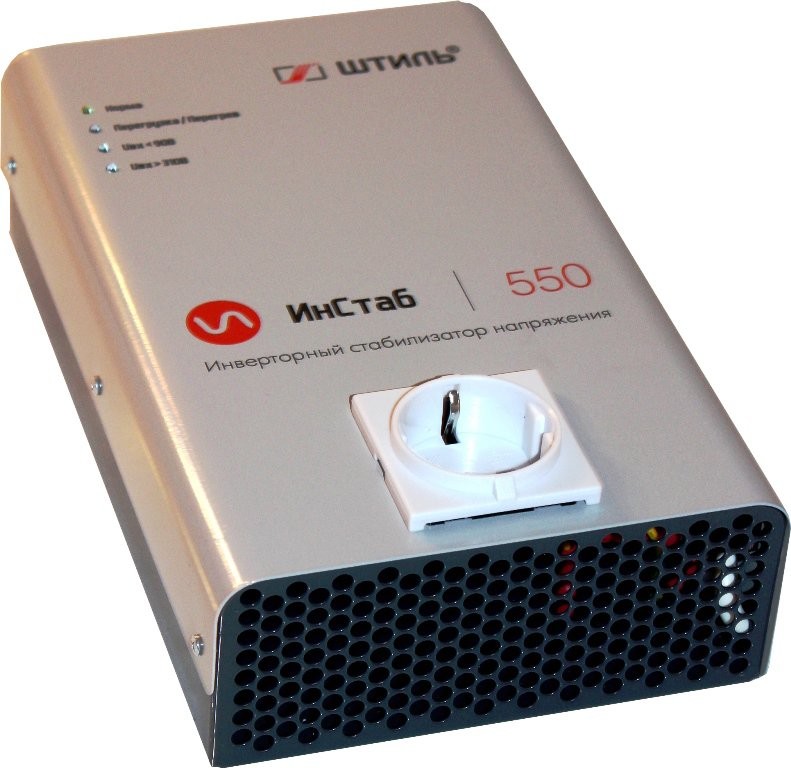

• Электронный инверторный стабилизатор. Это самые совершенные и, соответственно, дорогие стабилизаторы. Они при любых обстоятельствах поддерживают выход 220В с минимальными отклонениями и без какой-либо задержки регулировки.

Наличие такого разнообразия только запутает пользователя, однако все станет куда проще, если подумать о том, какие требования к источнику питания предъявляет газовый котел. Ему не нужно идеальное качество электроснабжения — достаточно поддерживать питание в пределах 220В с отклонениями не более 10%. С этим справится любой стабилизатор на рынке, а значит переплачивать за флагманские инверторные стабилизаторы смысла нет. Чтобы избежать проблем при лавинообразных скачках во время нештатных ситуаций, стоит обратить внимание на быстродействующие стабилизаторы, то есть релейные и электронные.

Как релейные, так и электронные стабилизаторы справятся со своей задачей, поэтому выбор между ними производите из личных предпочтений. Стоит лишь учесть, что модель электронного типа фактически не имеет ограниченного ресурса работы силовых ключей, а также не издает щелчок при коммутации другой ступени.

Описанной выше информации вполне достаточно для правильного выбора стабилизатора напряжения, который обеспечит долгую и безотказную службу Вашего газового котла.

Стабилизатор напряжения для газового котла — назначение, виды, как выбрать и подключить: tvin270584 — LiveJournal

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. В статье мастер сантехник расскажет, что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей.

Назначение стабилизатора напряжения

Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности. Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:

• Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
• Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
• Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
• Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
• Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
• Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
• Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы, оптимизируя нужное взаимодействие блоков и узлов.

Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Падение напряжения или его скачки вполне возможны из-за следующих факторов:

• Возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
• Вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
• Накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).

Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу.

Виды стабилизаторов

Рассмотрим типы стабилизаторов напряжения по принципу работы.

Релейный или электронный

Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:

• Хорошую скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильную синусоиду. Точность выходного тока 7,5%.

Минусы:

• Достаточно шумная работа (слышатся щелчки).
• При переключении обмоток может мигать свет.
• Небольшой срок службы.

Электромеханический или сервоприводный

Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком диапазоне.
• Плавная регулировка выходной частоты.
• Небольшая стоимость.

Недостатки:

• По истечении трех-четырех лет щетку регулировки придется заменить.
• В холодном помещении прибор функционировать не будет.
• Замедленная реакция.
• Из-за принципа работы может открыто искрить.

Симисторный или тиристорный

На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.

Плюсы:

• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.

Минусы:

• Высокая стоимость.

Двойного преобразования (инвенторный)

Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения. Из недостатков можно выделить дороговизну прибора.

Широтно-импульсный (ШИМ)

Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Что учитывать при выборе

Чтобы разобраться в том, как подобрать стабилизатор напряжения для газового котла, необходимо понять его ключевые параметры и их влияние на работу отопительного прибора. Это поможет выбрать аппарат максимально подходящий для конкретных условий эксплуатации.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.

Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.

Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.

Напряжение на входе и выходе

Стабилизаторы напряжения для газовых котлов должны обеспечивать доведение тока из сети до оптимальных 220 В. В зависимости от масштабов падения напряжения выпускают и стабилизаторы с разным диапазоном входного тока. Чтобы узнать с какими параметрами искать прибор необходимо провести небольшое исследование.

Для этого понадобиться вольтметр (стрелочный или цифровой мультитестер). Электронный прибор нужно установить на значение переменного тока с верхним пределом более 500 В. Замер следует проводить в разное время суток, чтобы увидеть как изменяются показатели в зависимости от нагрузки на сеть. Оптимально наблюдать в течение недели и замерять вольты в: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. Хорошо завести тетрадку, чтобы записывать полученные данные. В конце эксперимента можно добавить 10-15 В в каждую сторону, чтобы создать небольшой запас.

Если тестирование показало границы 180-240 В, то именно с такими данными и следует искать стабилизатор напряжения. Иногда, за городом, в сети могут быть перепады от 140 до 270 В, что уже потребует другой модели.

Выходное напряжение стабилизатора должно максимально соответствовать показателям газового котла. В большинстве случаев это 220 В+-10%. Чтобы избежать отключения из-за недостатка мощности лучше выбирать приборы с точностью выходного напряжения +-5%. Тогда это полностью впишется в требуемые производителем данные и посодействует бесперебойной работе.

Мощность

У газовых котлов разных марок различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Теперь все это можно закрепить формулой: (мощность котла Вт + мощность насоса Вт * 3) * 1.3 = мощность стабилизатора ВА.

Например: котел — 150 Вт, а насос — 70 Вт. Получаем: (150 Вт+70 Вт*3)*1.3 = 468 ВА.

Но важно учитывать и просадку напряжения. Если входной ток падает, то возможности стабилизатора по его повышению тоже падают. Например, при наличии в розетке 170 В. эффективность работы стабилизатора снизится на 80% от номинальной мощности, а при 130 В. он будет работать только на 50% от заявленного показателя. Поэтому паспортную мощность стабилизатора нужно умножать на процентное падение и делить на 100.

Посчитаем: если в сети 170 В, которые составляют 80%, то при стабилизационном аппарате на 500 ВА он будет работать как на 400 ВА. Для указанного выше в примере котла на 150 Вт и насоса на 70 Вт, с учетом просадки 170 В, нужно искать стабилизатор на 600 ВА.

Быстродействие стабилизации напряжения

Этот параметр обозначается двумя единицами измерения:

• Скоростью реакции — измеряется в вольтах в секунду (В/с) и сообщает о периоде, затрачиваемом на восстановление нормального напряжения на выходе при значительных колебаниях входного;
• Временем срабатывания — обозначается миллисекундами, уходящими на реакцию прибора, чтобы изменить сетевой сигнал.

Чем скорость выше и время срабатывания меньше, тем лучше защищен газовый котел при скачках, как в одну, так и в другую стороны. Самые качественные стабилизаторы напряжения имеют первый показатель 100 В/с и выше. Это позволяет реагировать защитному оборудованию практически мгновенно. Данные в 10-20 В/с свидетельствуют о некоторой задержке, достаточной для кратковременной некорректной работы котла.

Время срабатывания считается хорошим от 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск. В инверторных аппаратах задействовано двойное преобразование тока, поэтому параметра скорости они не имеют.

Форма выходного напряжения

Переменный ток обозначается волнистой линией ввиду изменяющейся частоты. На шкале это имеет форму синусоиды. Чтобы газовый котел работал устойчиво и правильно напряжение должно быть максимально приближено к идеальной синусоиде. Чистый выходной сигнал не создаст погрешностей или сбоев в блоке электроники.

Наличие защиты и функция рестарта

При выборе стабилизатора напряжения для газового котла следует обращать внимание на опции защиты. В совсем дешевых аппаратах их может не быть, что чревато выходом из строя самого стабилизатора.

Важной функцией является отключение прибора при перегрузке. Это случается когда он работает на пределе своей мощности из-за слишком слабого входящего напряжения. Чтобы витки трансформатора или плата не сгорели аппарат самостоятельно отключается.

Этот же процесс происходит и в случае слишком высоких скачков, принимая которые стабилизатор не способен понизить до исходящих 220 В. Чтобы не причинить вред газовому котлу источник тока отключается.

В зависимости от места монтажа, нагрузок и местности эксплуатации стабилизирующий прибор может испытывать и температурные воздействия. Хорошо если при значительном перегреве он сможет сам прервать линию до момента остывания.

При наличии функций защиты пригодится и возможность рестарта, избавляющая от различных неудобств. Например, когда было значительное падение напряжения стабилизатор отключился, что спровоцировало остановку газового котла. Владельцы в это время была на работе. В выключенном состоянии прибор продолжает отслеживать параметры сети, и когда они нормализуются до значений, с которыми аппарат сможет справиться в рамках своих возможностей, то питание восстанавливается.

Котел, получив подключение, запускается, и хозяева возвращаются в обогретое жилье. В противном случае, когда отсутствует функция рестарта, к их приходу весь дом остыл, хотя напряжение уже давно в норме. А если это произошло во время зимнего отпуска, когда семья была в поездке, то система может и вовсе размерзнуться.

Функция перезапуска может быть выставлена с задержкой, чтобы предупредить частые запуски котла, когда входящее значение неустойчиво и балансирует на пограничном уровне.

Без опции рестарта включение стабилизатора и котла будет всегда требовать ручного режима с участием человека.

Дополнительные особенности

При выборе стабилизатора напряжения для газового котла нужно учесть и другие дополнительные особенности, которые не являются ключевыми, но посодействуют более удобной эксплуатации.

Способ размещения и количество выходных разъемов

Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.

При выборе стабилизатора напряжение, стоит учесть количество выходных разъемов. Хотя основной потребитель — это газовый котел, но если существует необходимость в защите и других электронных приборов в доме от низкого напряжения или скачков, то стоит выбрать стабилизатор с запасом по мощности и несколькими розетками (3-4), что позволит подключать в него и другую бытовую технику.

Индикация

Стабилизатор для газового котла может показывать текущее напряжение в вольтах на входе в прибор и на выходе из него:

• Стабилизаторы с LED-дисплеем. Яркие цифры хорошо видны в дневное и ночное время, позволяют мгновенно оценить ситуацию одним взглядом. Это самый практичный и современный вариант.
• Стрелочными датчики вольтметра. Это аналоговое устаревшее решение. У такого исполнения нет подсветки и в темноте необходимо использовать фонарик. Но точность показаний остается высокая и помогает следить за напряжением.
• Диодная индикация. В этом случае пользователи не знают количество поступающих вольт и уровень их корректировки, а лишь видят по зеленому индикатору, что напряжение нормальное, по желтому, что происходит стабилизация (значит сейчас оно понижено или завышено). Когда загорается красный диод, это свидетельствует о срабатывании защиты. Применяется на бюджетных товарах, мало информативно, но вполне приемлемо.

Рабочая температура

Установка стабилизатора напряжения для газового котла подразумевается внутри здания, поэтому о диапазоне рабочих температур мало кто беспокоится. Но если монтаж планируется в котельной, являющейся отдельной пристройкой, то следует убедиться, что прибор выдержит снижение температуры до +5 градусов и сможет корректно работать. Крепить его слишком близко к котлу тоже не рекомендуется и важно позаботиться, чтобы вокруг его корпуса мог свободно циркулировать воздух.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства:

• Аппарат располагается в сухом помещении с указанной в паспорте температурой.
• Блок ставится вдали от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, тумбах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу проводится через розетку с заземлением.

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

На это есть несколько причин:

• Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
• Механический тип оборудования. Во время переключения режима возникают щелчки.

Видео

В сюжете — Зачем покупать стабилизатор напряжения для газового котла

В сюжете — Сравним пять стабилизаторов напряжения, которые часто используются для газовых котлов

В сюжете — Подбираем стабилизатор для котла отопления

Заключение

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

В продолжение темы посмотрите также наш обзор Почему тухнет газовый котел — причины и следствия

Источник

https://santekhnik-moskva.blogspot.com/2021/09/Stabilizator-napryazheniya-dlya-gazovogo-kotla.html

Как стабилизатор напряжения правильно подобрать? Как выбрать стабилизатор напряжения для холодильника, газового котла, компьютера?

Проанализировав современное состояние электрических сетей России, можно понять, что у них есть один общий параметр. Он расценивает отклонение от номинального напряжения 220 Вольт. Иногда это значение отклоняется на 10-15 процентов, причем как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, а особенно холодильники и дорогие компьютеры, рисковали выйти из строя.но как это может быть? Есть решение. С целью защиты устройств от аномальных нагрузок, приобрел стабилизатор напряжения 220В для дома. Как его выбрать, и что это такое – читайте в нашей статье.

Назначение

Прежде чем выбрать регулятор напряжения, следует понять, для чего он нужен. И предназначено это устройство для защиты бытовых электроприборов от различных видов дифференциального тока, а также других помех, в том числе и импульсных. То есть такое устройство, как регулятор напряжения (подобрать его мы вам поможем прямо сейчас), является надежным защитником, своеобразным «железным щитом» вашего дома или сада.За счет нормализации тока защитит электроприборы от скачков напряжения, тем самым продлив срок их службы.

Необходимо приобрести устройство

Перед установкой данного устройства необходимо измерить вашу бизнес-сеть и определить необходимость приобретения такого устройства. Перед тем, как выбрать стабилизатор напряжения для частного дома, рекомендуется сделать несколько замеров максимального тока потребления за весь день. Возможно, покупка такого устройства вам и не понадобится.

Рекомендовано

Настройки IPTV «Ростелеком». Каналы IPTV

Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, т.к. цифровые каналы лучше смотрятся из-за лучшего изображения, звука. Но для начала необходимо уточнить некоторые моменты….

IMEI: как поменять телефон самостоятельно

Если вам необходимо поменять IMEI на телефоне, в этой статье будет предоставлена ​​полная и верная информация о том, что такое IMEI код, что такое это для, и как это изменить.Что такое IMEI вы Возможно уже сталкивались с этим понятием, значит знаете что. ..

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Всем известный производитель Бош, прежде чем представить миру еще одну новинку, не только проводит множество тестов, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней…

А как определить, сколько тока потребляется в доме прямо сейчас? Для этого необходимо использовать измерительные приборы True RMS.По полученной информации вы с высокой точностью определите, какое напряжение приложено в данный период времени.

Теперь о результатах. Если аппарат показал значение между нулем и фазой порядка 205-235 Вольт, установка стабилизатора требуется только для дополнительной безопасности (например, для защиты высокочувствительных к изменениям устройств). То есть эти значения являются нормальными для всех современных приборов.

Несколько иначе обстоит дело с отклонениями порядка 10% как в положительную, так и в отрицательную сторону. При показаниях прибора от 198 до 235 Вольт рекомендуется установка стабилизатора для всех потребителей тока.

Критические отклонения

Критическое значение от 187 до 242 Вольт и более. При этом приборы подвергаются серьезному риску, соответственно для их защиты используйте стабилизатор напряжения 220В для дома. О том, как выбрать это устройство, поговорим ниже.

Однофазный или трехфазный?

Прежде всего обратите внимание, что все устройства делятся на две группы и могут быть:

• Однофазные;
• Фаза.

Как выбрать регулятор напряжения для частного дома? Это очень просто. Например, если в квартире используется исключительно 1-фазное напряжение, значит, необходимо покупать 1-фазные агрегаты.

В случае, когда в доме имеется 3-х фазный ввод, а также присутствует кондиционер или другое оборудование с электродвигателями (насосы в частности), оптимальным для этого помещения будет 3-х фазный стабилизатор.

Рассмотрим другую ситуацию. Например, когда дом подключен к 3-х фазному напряжению, но использование таких устройств не предусмотрено (все они 1-фазные, то есть бытовые), есть возможность для оптимизации.Здесь необходимо проанализировать, как распределяется нагрузка между фазами.

Что, если каждый из трех одинаково загружен и у него есть важные потребители энергии? Тогда следует установить три 1-фазных стабилизатора с одинаковой мощностью. Вы можете пойти другим путем. Если есть возможность сосредоточить основные электропотребители на 1 или 2 фазах, другая группа электроприборов подключается к сети напрямую.

Типы

Прежде чем выбрать регулятор напряжения, рассмотрите его типы.Все эти устройства можно разделить на несколько типов:

• Реле.
• Электромеханические (еще называемые серводвигателями).
• Симистор.
• Тиристор.
• Двойное преобразование.

Реле

Первый тип — это алгоритм произведения, который предназначен для переключения обмоток ступенчатого трансформатора с реле. Это, пожалуй, самый дешевый вариант оборудования с входным током порядка 100-290 Вольт и высоким быстродействием. Однако его существенным недостатком является контактная группа реле.Эта деталь часто выходит из строя и при этом может выдавать ошибку при переключении обмоток на 20 Вольт. К тому же, если линия будет подключена к сварочному аппарату, вероятность выхода реле из строя сильно возрастает. Для общего назначения (один прибор на весь дом) они вряд ли подойдут. Впрочем, как отдельный стабилизатор (только на ТВ, например) — очень даже неплохой вариант.

Электромеханическое

Второй тип оборудования работает за счет перемещения специальных щеток по обмотке трансформатора.По стоимости они относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на двигателе без искажения синусоиды. Это позволяет поддерживать простоту обслуживания, точное выходное напряжение, а также плавность настройки. Главный недостаток оборудования – необходимость частой замены угольных щеток и чистки трансформатора. Однако со всеми этими операциями можно обойтись и без помощи профессионалов.

Симисторные устройства

Тиристорные и симисторные изделия имеют, благодаря автоматической секции, переключение трансформатора через силовые выключатели.Такое оборудование по своей конструкции немного напоминает реле. Однако, в отличие от своих собратьев, симисторные стабилизаторы имеют небольшую погрешность настройки (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток данного типа устройств – чувствительность к теплу, что требует принудительного охлаждения силовых ключей. Также существенным недостатком является их высокая цена, поэтому эти устройства менее популярны, чем первые два.

Двойное преобразование

Хороший стабилизатор напряжения для холодильника.Как его выбрать, рассмотрим в следующем разделе. Оборудование двойного преобразования рекомендуется для наиболее чувствительных к перенапряжениям потребителей тока мощностью 1-30 кВт. Эти стабилизаторы отличаются полным подавлением внешних шумов и отличаются бесшумностью работы. Погрешность не более 1% от результата. Оборудование двойного преобразования имеет широкий диапазон входного напряжения (от 118 до 300 Вольт). По стоимости они аналогичны симисторным аналогам. Однако по надежности и качеству работы они превосходят их в разы.

Выберите единицу мощности

Как подобрать регулятор напряжения в зависимости от мощности бытовой техники? Для этого посчитайте общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами. Эту информацию можно найти в техническом паспорте к устройству или в инструкции по эксплуатации. Иногда производитель делает наклейку на обратной стороне изделия, где указано максимальное энергопотребление (мониторы, например). Это значение обозначается буквой W.

При расчете мощности следует также обратить внимание на начальное значение. Например, для устройств, в состав которых входят двигатели, для расчета таких значений используются специальные коэффициенты расширения. Для каждого диапазона устройств они разные. Например, для холодильника это 5 и 10 для новой и старой модели соответственно. Кондиционер имеет коэффициент кратности от 2 до 35. Стиральная машина – от 3 до 5. Микроволновая печь и перфоратор – 3. Для расчета потребляемой мощности умножьте коэффициент на номинальные данные.Например, если ваш старый холодильник имеет мощность 100 Вт, в момент запуска двигателя он будет потреблять 1000 Вт. Кстати, для этих устройств соотношение важно, ведь время запуска может длиться до 1-2 секунд, что является относительно большой нагрузкой на сеть.

На что следует обратить внимание перед тем, как выбрать регулятор напряжения?

Также при расчете суммарной мощности устройств важно учитывать, как они могут работать синхронно. Если какое-либо из устройств при этом не включить, общая емкость будет намного меньше.Учтите тот факт, что все стабилизаторы должны иметь запас по высоте не менее 20 процентов.

В любом случае сложно представить, какие еще электроприборы есть у вас в доме после покупки этого прибора. Так что чем больше запасов, тем лучше. Тем более, что все устройства в последнее время становятся все мощнее. Зачем один холодильник!

Часто бывает, что стабилизатор напряжения для холодильника (как его выбрать, читайте далее) нормируется по мощности при входном напряжении 220 Вольт.Основным параметром является максимальный входной ток, который измеряется в Амперах. Чаще всего произведение пикового входного напряжения от стабилизатора является максимальным значением входной мощности.

Например, у нас есть «Гарант СН7000» — стабилизатор напряжения 220В для дома. Как выбрать и узнать, подходит ли он для нашей комнаты? По своим характеристикам он имеет пиковую мощность 7000 Вт при входном значении 220 Вольт. Входной ток 32 ампера. То есть при напряжении 150 Вольт максимальная мощность нагрузки составит 4800 Ватт.Таким образом, стабилизатор рассчитан на нагрузки не более указанных выше значений. Это дало нам свет, 200 Вт, холодильник 1000 Вт, стиральную машину (2300 Вт) и электрический чайник 1200 Вт.

Как выбрать регулятор напряжения для дачи и квартиры?

Необходимо рассчитать мощность стабилизатора для помещения, где используется телевизор, холодильник, кондиционер, компьютер и освещение мощностью 100, 200, 1500, 170 и 300 Вт соответственно. Здесь следует отметить, что второе и третье устройства потребляют на порядок больше тока, чем при нормальной работе (не забываем о коэффициентах расширения).Итак, наш расчет будет выглядеть так: 100+1500*2+200*5+170+300, где мы получим в сумме 4,57 кВт. Помимо вышеперечисленных устройств могут быть дополнительно подключены чайник, утюг и пылесос. Таким образом, нагрузка может вырасти на целых 1000 Вт и даже больше.

В зависимости от того, какие устройства находятся в вашей квартире или на даче, добавьте или уберите какие-то из них. Это поможет определить, насколько сильным должен быть ваш защитник от изменений тока.

По такому же принципу приобретаются и автоматические регуляторы напряжения для газовых котлов. Как их выбрать? Сейчас современные котлы потребляют больше энергии, чем раньше, так как большинство из них оснащены циркуляционными насосами. Мощность они берут порядка 130-150 Ватт. Соответственно, к полученной цифре необходимо прибавить это значение (а это 4,57 кВт), устройство должно иметь мощность 5-6 кВт (не забываем про запас мощности в 20-30 процентов!). Конечно, можно купить более дешевый вариант. Однако в этом случае без резервного питания вам придется вручную отключать те или иные устройства, например, не спалить регулятор напряжения для компьютера.Как его выбрать, мы уже выяснили. Главное — не потерять емкость и не забыть про индексы.

Заключение

Теперь вы знаете, как выбрать стабилизатор напряжения для котла, телевизора, холодильника и других электроприборов. Такое устройство — очень дорогое, но иногда его использование необходимо. Например, в тех случаях, когда напряжение настолько низкое, что транспортные средства просто не заведутся без этого элемента. Не скупитесь на покупку этого прибора, если у вас дома есть дорогое электрооборудование. Вопрос, как выбрать стабилизатор напряжения для дома, можно считать закрытым.

Найдите подходящий преобразователь напряжения в нашем Руководстве по покупке

Что такое преобразователь напряжения?

Преобразователь напряжения (также известный как преобразователь мощности или трансформатор напряжения) — это устройство преобразования электроэнергии, которое используется для изменения выходной электрической мощности источника питания. Чаще всего эти преобразователи используются для изменения напряжения с 220 вольт до 110 вольт или со 110 вольт до 220 вольт.Если электронное устройство, электроприбор или электроинструмент рассчитаны на конкретное напряжение, которого нет в наличии, единственным способом использования устройства является повышение или понижение мощности до нужного уровня. Потребность в преобразователе напряжения часто возникает у людей, которые выезжают за границу или отдыхают за границей и привозят с собой электронику.

Видео выше содержит полезную и подробную информацию о различиях напряжения в разных странах, а также о различных типах преобразователей. Пожалуйста, посмотрите видео, а затем прочтите информацию ниже, чтобы получить полное представление о том, как работает преобразователь напряжения, о различных типах преобразователей и о том, как выбрать подходящий преобразователь для ваших конкретных нужд.

Понижающий и повышающий преобразователи напряжения:

Понижающие преобразователи напряжения

используются для понижения напряжения в странах, где используется напряжение 220, 230 или 240 вольт. Они снижают напряжение до 110 вольт, поэтому вы можете использовать электронику и бытовую технику на 110 вольт.

Повышающие преобразователи напряжения позволяют пользователю повышать напряжение со 100 до 220 вольт. Кроме того, все повышающие преобразователи, которые мы предлагаем, также работают в режиме понижения, то есть их можно использовать в обоих случаях — для повышения напряжения со 110 вольт до 220 вольт, а также для понижения напряжения с 220 вольт до 110 вольт. Этот тип преобразователя широко известен как повышающий/понижающий или двунаправленный преобразователь.

Мы предлагаем полную линейку повышающих и понижающих преобразователей мощностью до 25 000 Вт.
Нажмите здесь, чтобы увидеть наш выбор преобразователей напряжения .

Какой тип и размер преобразователя напряжения вам нужен?

Если вы планируете использовать электронику или бытовую технику, приобретенную в стране с напряжением 110 вольт, и использовать их в стране с напряжением 220 вольт, вам потребуется «понижающий» преобразователь.Если вы планируете использовать электронику или бытовые приборы, купленные в стране с напряжением 220 вольт, и использовать их в стране с напряжением 110 вольт, вам понадобится повышающий преобразователь. Чтобы определить, какой преобразователь лучше всего подходит для вас: повышающий или понижающий преобразователь, используйте в качестве справочной информации нашу карту глобального руководства по напряжению . Это поможет вам определить правильное напряжение, используемое в районе (районах), куда вы отправитесь. Далее см. нашу сравнительную таблицу преобразователей напряжения для получения дополнительной информации о различных типах преобразователей и предлагаемых ими функциях.

Размер преобразователя напряжения определяется мощностью. Следовательно, размер, который вам понадобится, зависит от того, какие устройства вы будете питать, и от количества потребляемых ими ватт. Мы рекомендуем использовать преобразователь/трансформатор напряжения, мощность которого в 2-3 раза выше, чем у вашего прибора. Для некоторых бытовых приборов, таких как электроинструменты, двигатели, лазерные принтеры и телевизоры, требуется преобразователь, в 2-3 раза превышающий номинальную мощность устройства, поскольку при включении им требуется скачок мощности.Эта дополнительная мощность является предупредительной мерой, гарантирующей, что ваше оборудование будет функционировать должным образом, а преобразователь напряжения не будет поврежден. Имейте в виду, что трансформатор с более высокой мощностью никогда не повредит вашему прибору, однако, если вы купите недостаточно мощный трансформатор, он не будет работать.



Как определить мощность вашего устройства и выбрать правильный преобразователь напряжения

Чтобы определить правильную модель преобразователя напряжения или сверхмощного трансформатора, вам нужно сначала определить мощность электронных устройств или приборов, которые вы планируете взять с собой.Вы можете найти эту информацию на этикетке производителя, расположенной на задней или нижней части устройства или устройства, или в разделе технических характеристик руководства пользователя устройства.



ВАЖНОЕ ПРИМЕЧАНИЕ: Вт на вашем приборе может обозначаться аббревиатурой W. Однако, если вы не можете найти ватты или Вт на этикетке вашего устройства, вы можете найти амперы, также известные как сила тока или А. Это можно преобразовать в ватты, чтобы выбрать правильный преобразователь.



Если отображается только номинальная сила тока, умножьте входное напряжение на номинальную силу тока, чтобы найти номинальную мощность. В качестве руководства используйте следующий пример:   Вольт x Ампер = Вт   или   110 В x 1,5 А = 165 Вт



Что такое стабилизатор напряжения и нужен ли он мне?

В некоторых странах напряжение источника питания может колебаться вверх и вниз, намного больше, чем несколько вольт.Их называют «затемнениями», и они очень распространены в некоторых районах. Отключение происходит, когда обычное напряжение падает намного ниже нормы, в результате чего свет почти тускнеет. Для электроники и техники это хуже, чем если бы полностью пропало напряжение. Много раз, когда происходит отключение, это состояние низкого напряжения возвращается к норме с внезапным скачком мощности (ватт), настолько сильным, что это может повредить электронику и приборы.

Чтобы помочь вам защитить ценную электронику от внезапных скачков напряжения, мы предлагаем высококачественные преобразователи со встроенными стабилизаторами напряжения.Наши трансформаторы напряжения типа 4 и типа 5 поддерживают стабильное выходное напряжение независимо от того, насколько сильно изменяется входное напряжение. Если условия вызывают резкие колебания напряжения, преобразователь просто отключится, предотвратив повреждение вашего оборудования.



Что такое Герц — 50 Гц против 60 Гц?

Гц — это аббревиатура от Герц или циклов. Один цикл в секунду равен одной герц или 1 Гц. Североамериканское электричество напряжением 110-120 вольт вырабатывается при частоте 60 Гц (60 циклов в секунду) переменного тока.Большая часть зарубежной электроэнергии напряжением 220-240 вольт вырабатывается при частоте 50 Гц (50 циклов в секунду) переменного тока. Эта разница в циклах приведет к тому, что аналоговые часы и схемы синхронизации, использующие переменный ток в качестве базы синхронизации, будут отображать неправильное время. Однако на большинство современного электронного оборудования, включая зарядные устройства для сотовых телефонов, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны/DVD-проигрыватели, ЭЛТ, плазменные или ЖК-телевизоры, мониторы и т. д., разница в циклах не повлияет.

110 Вольт против.120 Вольт или 220 Вольт против 230 Вольт против 240 Вольт?

Номинальные характеристики преобразователя напряжения обычно находятся в диапазоне напряжений. Приборы, рассчитанные на 110 или 120 вольт, обычно могут работать от 100 до 127 вольт. Точно так же приборы на 220 или 230 вольт обычно могут работать от напряжения от 220 до 240 вольт. Таким образом, любой качественный понижающий преобразователь напряжения позволит любому прибору на 110 вольт работать в странах с напряжением 220, 230 или даже 240 вольт. То же самое относится и к качественному повышающему преобразователю напряжения, который позволяет использовать любой прибор на 220 вольт в любой стране с напряжением 110 или 120 вольт.



Что такое адаптер иностранной розетки?

Переходник для штепсельной вилки — это не преобразователь, а простой адаптер, который позволяет вилке ваших электронных устройств или приборов подключаться к электрической розетке/розетке. Существует довольно много различных стилей розеток и вилок, которые часто различаются в зависимости от страны, и они будут принимать только электронику и бытовую технику с родной вилкой. Вилки-переходники также иногда необходимы для преобразователей напряжения в зависимости от типа вилки и в зависимости от того, поставлялись ли они с какими-либо адаптерами.

Изделия с двойным или международным напряжением могут работать как от 110 вольт, так и от 220 вольт. Для этих продуктов не требуется преобразователь напряжения, но для использования за рубежом все же требуется штепсельный адаптер. Если вы часто путешествуете за границу или путешествуете по разным странам, лучше всего приобрести набор адаптеров для вилок иностранного производства , предлагающий различные адаптеры для всех типов розеток.





Глобальная карта-справочник по напряжению

Сведения о напряжении по странам

Для более подробной разбивки точных стандартов напряжения по странам используйте таблицу ниже.



СТРАНА НАПРЯЖЕНИЕ ЧАСТОТА Афганистан 220 В 50 Гц Албания 230 В 50 Гц Алжир 230 В 50 Гц Американское Самоа 120 В 60 Гц Андорра 230 В 50 Гц Ангола 220 В 50 Гц Ангилья 110 В 60 Гц Антигуа 230 В 60 Гц Аргентина 220 В 50 Гц Армения 230 В 50 Гц Аруба 127 В 60 Гц Австралия 230 В 50 Гц Австрия 230 В 50 Гц Азербайджан 220 В 50 Гц Азорские острова 230 В 50 Гц Багамы 120 В 60 Гц Бахрейн 230 В 50 Гц Балеарские острова 230 В 50 Гц Бангладеш 220 В 50 Гц Барбадос 115 В 50 Гц Беларусь 230 В 50 Гц Бельгия 230 В 50 Гц Белиз 110/220 В 60 Гц Бенин 220 В 50 Гц Бермуды 120 В 60 Гц Бутан 230 В 50 Гц Боливия 230 В 50 Гц Босния 230 В 50 Гц Ботсвана 230 В 50 Гц Бразилия 110/220 В* 60 Гц Бруней 240 В 50 Гц Болгария 230 В 50 Гц Буркина-Фасо 220 В 50 Гц Бурунди 220 В 50 Гц Камбоджа 230 В 50 Гц Камерун 220 В 50 Гц Канада 120 В 60 Гц Канарские острова 230 В 50 Гц Кабо-Верде 230 В 50 Гц Каймановы острова 120 В 60 Гц Центральноафриканская Республика 220 В 50 Гц Чад 220 В 50 Гц Нормандские острова (Гернси и Джерси) 230 В 50 Гц Чили 220 В 50 Гц Китай, Народная Республика 220 В 50 Гц Колумбия 110 В 60 Гц Коморские острова 220 В 50 Гц Конго, Народная Республикаиз 230 В 50 Гц Демократическая Республика Конго. Республика (ранее Заир) 220 В 50 Гц Острова Кука 240 В 50 Гц Коста-Рика 120 В 60 Гц Кот-д’Ивуар (Берег Слоновой Кости) 220 В 50 Гц Хорватия 230 В 50 Гц Куба 110/220 В 60 Гц Кипр 230 В 50 Гц Чехия 230 В 50 Гц Дания 230 В 50 Гц Джибути 220 В 50 Гц Доминика 230 В 50 Гц Доминиканская Республика 110 В 60 Гц Восточный Тимор 220 В 50 Гц Эквадор 110 В 60 Гц Египет 220 В 50 Гц Сальвадор 115 В 60 Гц Экваториальная Гвинея 220 В 50 Гц Эритрея 230 В 50 Гц Эстония 230 В 50 Гц Эфиопия 220 В 50 Гц Фарерские острова 230 В 50 Гц Фолклендские острова 240 В 50 Гц Фиджи 240 В 50 Гц Финляндия 230 В 50 Гц Франция 230 В 50 Гц Французская Гайана 220 В 50 Гц Газа 230 В 50 Гц Габон 220 В 50 Гц Гамбия 230 В 50 Гц Германия 230 В 50 Гц Гана 230 В 50 Гц Гибралтар 230 В 50 Гц Греция 230 В 50 Гц Гренландия 230 В 50 Гц Гренада (Наветренные острова) 230 В 50 Гц Гваделупа 230 В 50 Гц Гуам 110 В 60 Гц Гватемала 120 В 60 Гц Гвинея 220 В 50 Гц Гвинея-Бисау 220 В 50 Гц Гайана 240 В 60 Гц Гаити 110 В 60 Гц Гондурас 110 В 60 Гц Гонконг 220 В 50 Гц Венгрия 230 В 50 Гц Исландия 230 В 50 Гц Индия 240 В 50 Гц Индонезия 230 В 50 Гц Иран 230 В 50 Гц Ирак 230 В 50 Гц Ирландия (Ирландия) 230 В 50 Гц Остров Мэн 230 В 50 Гц Израиль 230 В 50 Гц Италия 230 В 50 Гц Ямайка 110 В 50 Гц Япония 100 В 50/60 Гц** Иордания 230 В 50 Гц Кения 240 В 50 Гц Казахстан 220 В 50 Гц

СТРАНА НАПРЯЖЕНИЕ ЧАСТОТА Кирибати 240 В 50 Гц Южная Корея 220 В 60 Гц Кувейт 240 В 50 Гц Кыргызстан 220 В 50 Гц Лаос 230 В 50 Гц Латвия 230 В 50 Гц Ливан 230 В 50 Гц Лесото 220 В 50 Гц Либерия 120 В 60 Гц Ливия 127/230 В 50 Гц Литва 230 В 50 Гц Лихтенштейн 230 В 50 Гц Люксембург 230 В 50 Гц Макао 220 В 50 Гц Македония 230 В 50 Гц Мадагаскар 127/220 В 50 Гц Мадейра 230 В 50 Гц Малави 230 В 50 Гц Малайзия 240 В 50 Гц Мальдивы 230 В 50 Гц Мали 220 В 50 Гц Мальта 230 В 50 Гц Мартиника 220 В 50 Гц Мавритания 220 В 50 Гц Маврикий 230 В 50 Гц Мексика 127 В 60 Гц Микронезия, Федеральные Штаты 120 В 60 Гц Молдова 230 В 50 Гц Монако 230 В 50 Гц Монголия 230 В 50 Гц Монтсеррат (Подветренные острова) 230 В 60 Гц Марокко 220 В 50 Гц Мозамбик 220 В 50 Гц Мьянма (бывшая Бирма) 230 В 50 Гц Намибия 220 В 50 Гц Науру 240 В 50 Гц Непал 230 В 50 Гц Нидерланды 230 В 50 Гц Нидерландские Антильские острова 127/220 В 50 Гц Новая Каледония 220 В 50 Гц Новая Зеландия 230 В 50 Гц Никарагуа 120 В 60 Гц Нигер 220 В 50 Гц Нигерия 240 В 50 Гц Норвегия 230 В 50 Гц Окинава 100 В 60 Гц Оман 240 В 50 Гц Пакистан 230 В 50 Гц Атолл Пальмира 120 В 60 Гц Панама 110 В 60 Гц Папуа-Новая Гвинея 240 В 50 Гц Парагвай 220 В 50 Гц Перу 220 В 60 Гц Филиппины 220 В 60 Гц Польша 230 В 50 Гц Португалия 230 В 50 Гц Пуэрто-Рико 120 В 60 Гц Катар 240 В 50 Гц Остров Реюньон 230 В 50 Гц Румыния 230 В 50 Гц Российская Федерация 230 В 50 Гц Руанда 230 В 50 Гц ул. Китс и Невис (Подветренные острова) 230 В 60 Гц Сент-Люсия (Наветренные острова) 240 В 50 Гц Сент-Винсент (Наветренные острова) 230 В 50 Гц Саудовская Аравия 127/220 В 60 Гц Сенегал 230 В 50 Гц Сербия и Черногория 230 В 50 Гц Сейшелы 240 В 50 Гц Сьерра-Леоне 230 В 50 Гц Сингапур 230 В 50 Гц Словакия 230 В 50 Гц Словения 230 В 50 Гц Сомали 220 В 50 Гц Южная Африка 230 В 50 Гц Испания 230 В 50 Гц Шри-Ланка 230 В 50 Гц Судан 230 В 50 Гц Суринам 127 В 60 Гц Свазиленд 230 В 50 Гц Швеция 230 В 50 Гц Швейцария 230 В 50 Гц Сирия 220 В 50 Гц Таити 110/220 В 60 Гц Таджикистан 220 В 50 Гц Тайвань 110 В 60 Гц Танзания 230 В 50 Гц Таиланд 220 В 50 Гц Того 220 В 50 Гц Тонга 240 В 50 Гц Тринидад и Тобаго 115 В 60 Гц Тунис 230 В 50 Гц Турция 230 В 50 Гц Туркменистан 220 В 50 Гц Уганда 240 В 50 Гц Украина 230 В 50 Гц Объединенные Арабские Эмираты 220 В 50 Гц Соединенное Королевство 230 В 50 Гц Соединенные Штаты Америки 120 В 60 Гц Уругвай 220 В 50 Гц Узбекистан 220 В 50 Гц Венесуэла 120 В 60 Гц Вьетнам 220 В 50 Гц Виргинские острова 110 В 60 Гц Западное Самоа 230 В 50 Гц Йемен, респ. из 230 В 50 Гц Замбия 230 В 50 Гц Зимбабве 220 В 50 Гц

Регуляторы напряжения

— что они делают и какой из них вы покупаете?



Регулятор напряжения или стабилизатор используется для управления и поддержания постоянной величины напряжения в любом электрическом устройстве.Если напряжение не поддерживается на постоянном уровне, то колебания напряжения повлияют на работу электрического устройства и повредят его. Если вы хотите обеспечить безопасность своих электроприборов, вам следует подумать о покупке стабилизатора напряжения.

Существует несколько типов регуляторов напряжения, и выбор одного из них зависит от того, как они контролируют постоянное напряжение в любом электрическом устройстве. Следовательно, выбрать подходящую модель для вашего использования будет непростой задачей.Основными типами регуляторов напряжения являются активные и пассивные регуляторы. Если вашему электрическому устройству потребуется больше напряжения, тогда вам лучше всего подойдет активный регулятор.

Активные регуляторы повышают напряжение, в то время как пассивные регуляторы снимают напряжение, если в электрической цепи течет лишнее. Благодаря передовым технологиям сегодня у вас есть лучшая стабильность относительно моделей регуляторов напряжения . Регулятор напряжения будет регулировать поток напряжения в цепи.Вы можете выбрать постоянный или автоматический регулятор. Эти два также являются очень важными типами стабилизаторов напряжения.

Особенности этих двух типов несколько отличаются. В автоматическом регуляторе вы услышите сигнал тревоги в случае увеличения напряжения в цепи. Он также обеспечит вас сверхнизким напряжением, чтобы вы могли пользоваться бытовой техникой, не беспокоясь о напряжении. По этой причине для бытового использования популярен автоматический регулятор напряжения .

Чтобы узнать, как работает регулятор напряжения, вам необходимо понять его различные части и то, как они работают. Вам нужно будет изучить его подробно и узнать о входе и выходе. Как только вы узнаете, как работает стабилизатор, вы сможете понять регуляторы напряжения и их важность.

Руководство по покупке автоматического стабилизатора напряжения

Автоматический стабилизатор напряжения представляет собой цепь или оборудование источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения питания, которое сильно колеблется и не может удовлетворить требования электрооборудования в заданном диапазоне, чтобы все виды цепей или электрооборудования могли нормально работать при номинальном рабочем напряжении.

Зачем нужен автоматический стабилизатор напряжения?

С быстрым развитием общества электрооборудование как для гражданского, так и для коммерческого использования развивается день ото дня, а требования к нему все выше и выше. Однако в связи со старением и отставанием в развитии объектов передачи и распределения электроэнергии на отдельных участках, плохой конструкцией линий и недостаточным электроснабжением, а также по другим причинам напряжение конечных потребителей низкое, а напряжение головных потребителей – низкое. часто высокие, что подобно бомбе замедленного действия для электрооборудования, особенно для высокотехнологичного и прецизионного оборудования, предъявляющего жесткие требования к напряжению. Поэтому нам нужен стабилизатор напряжения для защиты нашего источника питания и нашего электрооборудования.

Нестабильное напряжение может привести к фатальному повреждению или неисправности оборудования, повлиять на производство, вызвать задержки в доставке, нестабильное качество и другие потери. Между тем, нестабильное напряжение может ускорить старение оборудования, повлиять на срок службы и даже сжечь аксессуары, что доставляет владельцам проблемы с ремонтом или обновлением оборудования в короткие сроки и тратит ресурсы. Более того, могут произойти серьезные аварии, которые приведут к неоценимым потерям.

Подводя итог упомянутым выше опасным факторам, мы должны использовать стабилизаторы напряжения высокого качества и с различными функциями, которые могут удовлетворить различные требования.

Как купить лучший автоматический стабилизатор напряжения?

1.  Перед покупкой стабилизатора напряжения лучше определить диапазон реверса и частоту бытового напряжения. Например, если ваше напряжение подтягивается примерно до 80 В, а входной диапазон вашего стабилизатора напряжения составляет 140–260 В, он не будет работать так, как вы хотите. Поэтому стабилизаторы напряжения следует выбирать в соответствии с диапазоном электропитания среды обслуживания. Рекомендуется выбирать широкополосный стабилизатор напряжения.

2. Вам лучше знать суммарную мощность устройства, необходимого для стабилизации напряжения, а номинальная мощность вашего стабилизатора напряжения должна быть на 30% выше, чем суммарная мощность всех устройств при покупке стабилизатора напряжения. Вы должны знать, что тепло, выделяемое при полной нагрузке, увеличивает потери компонентов. Когда стабилизатор напряжения работает с перегрузкой, требуемый ток будет слишком большим, и напряжение неизбежно будет падать.

3. Функция автоматического регулирования напряжения и точность. При покупке стабилизатора напряжения лучше постараться выбрать стабилизатор напряжения с функцией автоматической регулировки напряжения, хотя цена может быть несколько выше, но это выгоднее экономических потерь от сгорания вашего устройства. При изменении напряжения традиционные стабилизаторы напряжения переключают напряжение по принципу релейного переключения. В момент переключения ток будет иметь небольшое плавающее воздействие.Следовательно, чем выше точность, тем меньше ток.

4. Рекомендуется выбирать стабилизатор напряжения, в три раза превышающий фактическую мощность, так как на практике стабилизаторы напряжения должны преодолевать воздействие скачков промышленной мощности и запускать воздействие индуктивной нагрузки (например, холодильника, кондиционера). кондиционер, мотор и электродвигатель). При выборе контактного автоматического стабилизатора напряжения при покупке стабилизатора напряжения номинальное выходное напряжение стабилизатора должно иметь больший запас, чем переключаемый автоматический стабилизатор напряжения.Кроме того, необходимо проверить внешний вид, качество и технику, убедившись, что кнопки, переключатели и другие операции гибки и надежны, запасные части затянуты и при встряхивании компонентов устройства не слышно звука перекатывания предметов в машине, в противном случае в устройстве есть инородные тела.

5. Необходимо правильно подобрать номинальную суммарную мощность автоматического стабилизатора напряжения (суммарная мощность = суммарная мощность бытовых приборов*3). Конструкции автоматических стабилизаторов напряжения включают стабилизаторы напряжения настольные, стабилизаторы напряжения настенные, стабилизаторы напряжения двойного назначения настольные и настенные, а также стабилизаторы напряжения напольные. Рекомендуется выбирать разные стили в зависимости от места установки, основного использования и емкости установки.

1-фазные автоматические стабилизаторы напряжения для домашнего использования или 3-фазные промышленные автоматические стабилизаторы напряжения доступны на ATO.com, купите их прямо сейчас!

Guard — Руководство по покупке водонагревателей

Индия славится своими экстремальными погодными условиями; поскольку мы хорошо разбираемся в меняющихся температурах, всегда лучше быть полностью готовыми к этим климатическим изменениям.

Несмотря на то, что мы любим зиму, мы определенно должны отдать должное человеку, который изобрел водонагреватели, чтобы мы могли принимать душ холодными и промозглыми зимами Индии. Скрежет зубов и дрожь тела может остановить только теплая расслабляющая ванна. Вот тут-то и появляется наш герой, «водонагреватель».

При покупке водонагревателя возникают основные вопросы, не волнуйтесь, мы их покрыли.

Хотите знать, как работает водонагреватель?
Типовой электроводонагреватель работает по простому механизму, электронагреватель подключается к сети 220 вольт.Чтобы нагреть воду, ток пропускают через определенный электростойкий нагревательный элемент, закрепленный в середине бака. Питание подается через термостат, который контролирует температуру воды.

У нас есть новый способ получить горячую воду, не беспокоясь о растущих расходах на электроэнергию, например, солнечный водонагреватель. Солнечная система нагрева воды работает по принципу термосифонного процесса и принудительной циркуляции. Он использует солнечную энергию и может дать до 50-70C* горячей воды.Основой водонагревателя ETC Solar является солнечный коллектор в основном в виде труб и накопительного бака. Вакуумная трубка действует как поглотитель в солнечном водонагревателе, а вакуумная трубка состоит из двух стеклянных трубок, между которыми находится вакуум, который является отличным изолятором. Падающее на трубку солнечное излучение проходит через внешнюю прозрачную трубку и попадает на внешнюю поверхность внутренней трубки. Он поглощает тепловую энергию и затем передает ее холодной воде, протекающей по трубе. Таким образом, солнечный коллектор — это тот, который превращает солнечное излучение в тепло.Резервуар для хранения — это именно то, на что это похоже; Он держит воду. Солнечная система нагрева воды на основе технологии вакуумных труб является наиболее энергоэффективной и экономичной.

*Зависит от температуры окружающей среды

Какие типы водонагревателей доступны на рынке?
Кто не любит опционы? Даже в нишевом секторе водонагревателей на рынке доступно множество вариантов, из которых вы можете выбирать.В зависимости от ваших потребностей и удобства, вы можете купить подходящий водонагреватель.

1. Бойлеры (6 литров и выше):
Наиболее простой и классической формой водонагревателей являются накопительные водонагреватели. Они широко используются в бытовых целях. Причина, по которой его называют накопительным водонагревателем, заключается в том, что внутри прибора установлен накопительный бак. Он может хранить горячую воду в течение значительного периода времени даже без электричества и, таким образом, позволяет использовать его по мере необходимости.Категория накопительных водонагревателей далее делится на конкретные продукты с эксклюзивными характеристиками, а именно:
а. Галька (металлическая и не металлическая)
б. Спринхот плюс
в. Пароварка серии
д. Пароварка Plus MS
е. Пароварка Plus MSV
ф. Отпариватель Plus MS Sleek
г. Отпариватель Плюс МШ
час Кристалл Плюс
я.Пароход Плюс EPAC

Вы также можете просмотреть наши накопительные водонагреватели и выбрать подходящую модель для дома и работы.

2. Проточные водонагреватели (1-3 литра)
Проточные водонагреватели – это устройства высокой мощности, которые мгновенно нагревают воду. Водонагреватели такого типа очень компактны и подходят для небольших ванных комнат и кухонь, где пространство ограничено.В этой категории доступно несколько разновидностей:
а. Метро Спринхот
б. Спринхот
в. радужная оболочка

Узнайте больше о моделях проточных водонагревателей V-Guard.

3. Солнечные водонагреватели
Солнечные водонагреватели безвредны для окружающей среды, что выполняет свою задачу, а также помогает нам продвигать устойчивое развитие.Они преобразуют возобновляемую солнечную энергию в тепло с помощью солнечного теплового коллектора. Ассортимент, доступный здесь:
а. V-горячая серия
б. Win-горячая серия
в. SSAL PR
д. Коммерческая серия SSAL
е. V горячая коммерческая серия

Просмотрите солнечные водонагреватели V-Guard и выберите подходящую модель для дома и работы.

4.Газовые водонагреватели
Газовые водонагреватели – это те, которые работают на сжиженном газе. Они получают свое питание через газопроводы/баллоны, и они очень энергоэффективны. Они легче по весу и очень экономичны.

а. СейфФло Плюс

5. Стержни погружного нагревателя
Эта оригинальная технология использования нагревательных стержней, а не электроприборов, является удобным и полезным методом нагрева воды.Благодаря своим компактным размерам стержни погружного нагревателя легко размещаются в местах хранения или шкафах. Он предназначен для быстрого нагрева, состоит из крюка для подвешивания, световой индикации для безопасной работы, а также имеет индикатор уровня воды, чего еще желать?

Какие конкретные факторы следует учитывать при покупке водонагревателя?

Покупка водонагревателя — это не высшая математика, но есть некоторые специфические факторы, о которых нужно помнить, инвестируя в него.

a) Размер семьи:
Ваша ежедневная потребность в воде является одним из основных факторов, определяющих мощность вашего водонагревателя. Ниже приводится приблизительное представление о мощностях, необходимых для среднего использования. Обратите внимание, что это ориентировочно, поскольку производительность зависит от режима использования воды, температуры воды на входе и погодных условий.

Вместимость	Критерии
6-10 л	2 человека на ванную
15 л	1–2 человека на ванную комнату в холодных климатических условиях
15 л или больше	3 — 4 человека на ванную
25 л	3-4 человека на ванную комнату в холодных климатических условиях
35 л или больше	Более 4 человек, ванны
Проточный водонагреватель	Кухня, умеренная потребность в горячей воде

б) Энергоэффективность
Энергосберегающие продукты полезны для вашего кошелька и окружающей среды. Таким образом, разумным вариантом будет использование водонагревателей, которые потребляют меньше энергии и обладают высокой эффективностью. Энергоэффективность водонагревателя определяется его рейтингом Energy Star, т. е. чем выше рейтинг, тем выше энергоэффективность продукта.

в) Послепродажное обслуживание
Водонагреватели относятся к чувствительным приборам, за которыми необходимо регулярно ухаживать и обслуживать. Очень важно иметь хорошую послепродажную поддержку для ремонта газовых колонок в случае повреждения.Нажмите здесь, чтобы просмотреть все авторизованные сервисные центры V-Guard в вашем регионе.

Наша служба поддержки клиентов постоянно работает над тем, чтобы быстро разрешить ваши жалобы, связанные с продуктами и услугами. Посетите нашу страницу обслуживания клиентов, чтобы войти в свои запросы сейчас.

г) Тип воды
Многие люди недооценивают ущерб, наносимый жесткой водой вашим водонагревателям. Жесткая вода содержит большое количество минеральных солей, таких как кальций и магний. Минералы, присутствующие в жесткой воде, могут вызывать образование накипи. Со временем это начинает мешать эффективности водонагревателей.

Мы в V-Guard понимаем это и предлагаем ряд водонагревателей, которые также подходят для нагрева жесткой воды.

e) Совместимость с нагнетательным насосом
Применение нагнетательного насоса для водонагревателей требуется в случае высотного здания.Большинство водонагревателей, доступных на рынке, склонны к протечкам при воздействии высокого давления воды. Модельный ряд водонагревателей V-Guard выдерживает высокое давление (до 8 кг/см2), что гарантирует их совместимость с напорными насосами и высотными зданиями.

е) Стильный
Кто сказал, что бытовая техника не может быть красивой? Идеальный водонагреватель — это тот, который выполняет свою работу с максимальной эффективностью, а также повышает уровень вашей ванной комнаты. Поэтому, инвестируя в хороший водонагреватель, обратите внимание и на свое эстетическое чувство.

Каталожные номера
У вас могут возникнуть дополнительные вопросы об инвестировании в водонагреватель для вашего дома или работы. Посетите наш раздел часто задаваемых вопросов на веб-сайте V-Guard, чтобы узнать больше.

По любым дополнительным вопросам, пожалуйста, не стесняйтесь писать в нашу службу поддержки клиентов.

Вот оно! Наше полное руководство по покупке водонагревателя. Благодаря этому мы уверены, что вы сможете принять мудрое решение о покупке водонагревателя, который наилучшим образом соответствует вашим потребностям.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам нужен? Работа стабилизатора, типы и применение

Знакомство со стабилизатором:

Внедрение в конструкцию интеллектуальных стабилизаторов переменного напряжения (или автоматических регуляторов напряжения (АРН)) микросхем микропроцессорной техники и силовых электронных устройств позволило обеспечить качественное, стабильное электроснабжение при значительных и продолжительных отклонениях напряжение сети.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа современные инновационные стабилизаторы используют высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые устраняют необходимость в регулировке потенциометром и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры, с возможностью запуска и остановки выхода.

Это также привело к уменьшению времени срабатывания или чувствительности стабилизаторов, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и так далее.

Что такое стабилизатор напряжения?

Это электрический прибор, предназначенный для подачи постоянного напряжения на нагрузку на его выходных клеммах независимо от изменений входного или входящего напряжения питания. Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и ценного электрооборудования, чтобы защитить его от вредных колебаний низкого/высокого напряжения. Некоторым из этого оборудования являются кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения, прежде чем оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в пределах 220В или 230В при однофазном питании и 380В или 400В при трехфазном питании, в заданном диапазоне колебаний входного напряжения. Это регулирование выполняется операциями понижения и повышения, выполняемыми внутренней схемой.

На современном рынке доступно огромное количество автоматических регуляторов напряжения. Это могут быть однофазные или трехфазные агрегаты в зависимости от типа применения и требуемой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они доступны либо в виде специальных блоков для бытовой техники, либо в виде большого стабилизатора для всей бытовой техники в определенном месте, например, во всем доме. Кроме того, это могут быть блоки стабилизаторов как аналогового, так и цифрового типа.

Общие типы стабилизаторов напряжения включают стабилизаторы с ручным или переключаемым управлением, автоматические стабилизаторы релейного типа, полупроводниковые или статические стабилизаторы и стабилизаторы с сервоприводом.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе/выходе, отсечка высокого напряжения на входе/выходе, отсечка при перегрузке, запуск и остановка выхода, ручной/автоматический запуск, отображение отключения напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрооборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов от номинального напряжения, а другое ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно распространены во многих областях, особенно на оконечных линиях. Наиболее распространенными причинами скачков напряжения являются освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания создают проблемы с электрическим оборудованием или приборами.

Длительное перенапряжение приведет к

• Необратимое повреждение оборудования
• Повреждение изоляции обмоток
• Нежелательное прерывание нагрузки
• Повышенные потери в кабелях и соответствующем оборудовании
• Снижение срока службы прибора

Длительное время под напряжением приведет к

• Неисправность оборудования
• Более длительные периоды работы (как в случае резистивных нагревателей)
• Снижение производительности оборудования
• Потребление больших токов, которые в дальнейшем приводят к перегреву
• Вычислительные ошибки
• Снижение скорости двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования. Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входе в сеть не повлияют на нагрузку или электроприбор.

Как работает стабилизатор напряжения?

Основной принцип стабилизатора напряжения для выполнения операций понижения и повышения напряжения

В стабилизаторе напряжения коррекция напряжения в условиях повышенного и пониженного напряжения выполняется посредством двух основных операций, а именно операций b oost и buck . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения операция повышения напряжения увеличивает напряжение до номинального уровня, в то время как операция понижения снижает уровень напряжения в условиях повышенного напряжения.

Концепция стабилизации заключается в добавлении или уменьшении напряжения в сети питания. Для выполнения такой задачи в стабилизаторе используется трансформатор, который по разным схемам соединен с коммутационными реле. В некоторых стабилизаторах используется трансформатор с ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор номиналом 230/12 В, и его связь с этими операциями приведена ниже.

На приведенном выше рисунке показана повышающая конфигурация, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Таким образом, в случае пониженного напряжения трансформатор (будь то РПН или автотрансформатор) переключается с помощью реле или полупроводниковых переключателей, так что к входному напряжению добавляются дополнительные вольты.

На рисунке выше трансформатор подключен по схеме компенсатора, при этом полярность вторичной обмотки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой на эту конфигурацию в условиях перенапряжения.

На приведенном выше рисунке показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку в условиях перенапряжения и пониженного напряжения. Переключая реле, можно выполнять операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно при пониженном напряжении, скажем, 195 В, а другое при перенапряжении, скажем, 245 В).

В случае стабилизаторов трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения Стабилизаторы напряжения

стали неотъемлемой частью многих электроприборов в быту, промышленности и коммерческих системах. Ранее управляемые вручную или переключаемые стабилизаторы напряжения использовались для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. Такие стабилизаторы строятся с электромеханическими реле в качестве коммутационных устройств.

Позже, дополнительная электронная схема автоматизировала процесс стабилизации и породила автоматические регуляторы напряжения РПН. Другим популярным типом стабилизатора напряжения является сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключения.Рассмотрим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется путем переключения реле таким образом, чтобы подключить один из нескольких ответвлений трансформатора к нагрузке (как описано выше) независимо от того, предназначено ли оно для работы в режиме повышения или понижения. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть тороидальным или железным сердечником с ответвлениями на его вторичной обмотке).Электронная схема состоит из схемы выпрямителя, операционного усилителя, блока микроконтроллера и других крошечных компонентов.

Электронная схема сравнивает выходное напряжение с опорным значением, полученным от встроенного источника опорного напряжения. Всякий раз, когда напряжение поднимается или падает ниже опорного значения, схема управления переключает соответствующее реле, чтобы подключить желаемое ответвление к выходу.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ±15 до ±6 процентов с точностью выходного напряжения от ±5 до ±10 процентов.Этот тип стабилизаторов чаще всего используется для приборов низкого класса в жилых, коммерческих и промышленных целях, поскольку они имеют малый вес и низкую стоимость. Однако у них есть несколько ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать скачки высокого напряжения.

Сервоуправляемые стабилизаторы напряжения

Их просто называют сервостабилизаторами (работают на сервомеханизме, который также известен как отрицательная обратная связь), и название предполагает, что в нем используется серводвигатель для обеспечения коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ±1 процент при изменении входного напряжения до ±50 процентов. На рисунке ниже показана внутренняя схема сервостабилизатора, которая включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, управляемому серводвигателем. Вторичная обмотка повышающего трансформатора соединена последовательно с входным питанием, которое представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение и повышение напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения. Когда схема находит ошибку, она приводит в действие двигатель, который, в свою очередь, перемещает плечо автотрансформатора. Это может питать первичную обмотку понижающего повышающего трансформатора, так что напряжение на вторичной обмотке должно соответствовать желаемому выходному напряжению.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для обеспечения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированная выходная мощность обеспечивается во время колебаний путем регулировки выходной мощности трансформаторов. В сервостабилизаторах несимметричного типа три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Существуют различные преимущества использования сервостабилизаторов по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать пусковые токи и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Статические стабилизаторы напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как механизм серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для регулирования напряжения, а не вариатор в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и превосходного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ±1 процент.

В основном он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на основе DSP. Преобразователь IGBT, управляемый микропроцессором, генерирует необходимое количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку понижающего повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, что оно может быть в фазе или на 180 градусов не в фазе входного линейного напряжения, чтобы выполнять сложение и вычитание напряжения во время колебаний.

Всякий раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, чтобы он генерировал напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входным питанием и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входной линии, индуцированное напряжение будет добавлено к входному источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогичным образом, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выдает напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входным напряжением. Это напряжение на вторичной обмотке понижающего повышающего трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и стабилизаторами с сервоуправлением из-за множества преимуществ, таких как компактный размер, очень высокая скорость коррекции, отличное регулирование напряжения, отсутствие обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокая надежность. .

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает важный, но сбивающий с толку вопрос: в чем именно разница(я) между Стабилизатором и Регулятором ? Что ж. . Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения заключается в :

.

Стабилизатор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменений входного напряжения.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения подходящего размера?

Перед покупкой стабилизатора напряжения для электроприбора необходимо учитывать несколько факторов.Эти факторы включают потребляемую электроприбором мощность, уровень колебаний напряжения в месте установки, тип электроприбора, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подается правильное напряжение), отсечку по перенапряжению/понижению напряжения, тип схема управления, тип монтажа и другие факторы. Здесь мы дали основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

• Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, изучив данные на паспортной табличке (вот примеры: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. д.) или из руководства пользователя изделия.
• Поскольку номинал стабилизаторов измеряется в кВА (так же, как и в случае с номиналом трансформатора в кВА, а не в кВт), также можно рассчитать мощность, просто умножив напряжение устройства на максимальный номинальный ток.
• Рекомендуется добавить запас прочности к рейтингу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
• Если мощность прибора указана в ваттах, учитывайте коэффициент мощности при расчете мощности стабилизатора в кВА.Наоборот, если номинал стабилизаторов указан в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже приведен действующий и решенный пример как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора

Предположим, мощность прибора (кондиционера воздуха или холодильника) составляет 1 кВА. Таким образом, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для бытовых нужд предпочтительны стабилизаторы мощностью от 200 ВА до 10 кВА. А для коммерческого и промышленного применения используются одно- и трехфазные стабилизаторы с большим номиналом.

Надеемся, что предоставленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели высказали свое мнение по этой теме и ответили на этот простой вопрос — для чего предназначена функция связи RS232/RS485 в современных стабилизаторах напряжения, в разделе комментариев ниже.

Правильное напряжение для работы кондиционера | Руководства по дому

Автор: Jack Burton Обновлено 29 декабря 2018 г.

Домашние кондиционеры предлагаются в двух стилях: центральный кондиционер для всего дома, который часто сочетается с системой центрального отопления, и оконные блоки, предназначенные для охлаждения отдельных комнат.Для правильной работы этих двух типов приборов требуется разное электрическое напряжение. Даже небольшой кондиционер может создать нагрузку на домашнюю электрическую систему.

Центральные кондиционеры

Для работы центральных кондиционеров требуется специальная цепь на 220 или 240 вольт. Когда центральный кондиционер включается, ему может потребоваться до 5000 ватт электроэнергии, что делает его одним из крупнейших потребителей электроэнергии в доме. Холодопроизводительность кондиционера измеряется либо в британских тепловых единицах (БТЕ), либо в «тоннах».» Чем больше количество БТЕ или тонн, тем больше охлаждающая способность устройства. Более крупное устройство также требует больше электроэнергии. Покупка слишком большого устройства для вашего дома приводит к трате электроэнергии и ускорению износа устройства.

Оконные кондиционеры

Оконные кондиционеры предлагаются в моделях на 110/120 В или 220/240 В, в зависимости от их охлаждающей способности Блок, предназначенный для охлаждения одной небольшой комнаты, такой как спальня, обычно обеспечивает 15 000 БТЕ и часто работает на меньшую стандартную настенную розетку на 110/120 вольт.Из-за большого энергопотребления в цепи не должно быть никаких других устройств, чтобы избежать перегрузки. Для оконного блока размером более 15 000 БТЕ может потребоваться выделенный канал 220/240.

Добавление цепей

Во многих домах нет 220/240-вольтовых цепей в качестве стандартного оборудования в жилых помещениях, и их должен добавлять квалифицированный электрик. По словам Билла Ферреры из Ferrera Electric в Сан-Франциско, это может стоить от 500 до 1500 долларов на дату публикации, в зависимости от типа дома, его местоположения и работы, которую необходимо выполнить. Все оконные кондиционеры имеют необходимую информацию об электрических требованиях на упаковке устройства. Как и в случае с центральным блоком, покупка слишком большого оконного блока является пустой тратой энергии и денег.

Определение размера блока

В спецификациях, перечисленных для отдельных блоков кондиционеров, указан размер площади, которую они охлаждают. Например, блок переменного тока, который охлаждает площадь 120 квадратных футов, будет лучше всего работать в комнатах шириной 10 футов и шириной 12 футов. Сопоставив размер вашей комнаты или дома с техническими характеристиками устройства, вы можете выбрать кондиционер соответствующего размера.Другими факторами, которые вы можете учитывать, являются количество окон и степень изоляции. Если через окна поступает больше тепла, вам понадобится блок большего размера. Плохо изолированный дом позволит прохладному воздуху выходить быстрее, и может потребоваться оконный блок большего размера. Квалифицированный технический специалист может помочь вам определить подходящий центральный блок переменного тока для ваших нужд.

Разное
