Выложить камин своими руками порядовка: порядовка популярных моделей + фото

порядовка популярных моделей + фото

Такое ответственное мероприятие, как кладка любой печи, лучше всего доверить опытным мастерам, так как в этом искусстве есть свои секреты и хитрости. Однако если есть большое желание построить камин своими руками порядовка (схема его порядной выкладки) просто необходима.

Камин, сложенный своими руками

Схемы каминов могут быть разными, и зависят они от конфигурации, расположения каминного сооружения, а также от выбранных для него функций. Самые простые камины имеют обычную топку, и особой сложности в их конструкции нет. Сложность заключается именно в самой кладке кирпича, так как это действительно дело не такое простое, как кажется.

Для того чтобы камин прослужил долгое время, нужно приобретать для его постройки качественные материалы.

Материалы для работы

Опираясь на выбранную порядовую схему, можно определить и количество материалов, которые понадобятся.

Один из возможных вариантов

• Для выкладывания печи потребуется два вида кирпича — красный и белый силикатный. Производя расчет, нужно принимать кирпичные половинки и четвертинки, которые потребуются, за полноценный кирпич. Материал необходимо приобретать с запасом, так как всегда есть риск его порчи или брака. Кирпичи для печи нужно выбирать полнотелые и качественные, очень важно, чтобы материал не быть пережжённый. Возможно использование и кирпичей со старой демонтированной печи, если они в хорошем состоянии и имеет не обломанных граней.
• Силикатный кирпич потребуется для кладки самого очага или топки. Он стоек к высоким температурам и выдерживает ее повышения до 1450 градусов.

Силикатный кирпич

• Для кладки потребуется раствор, состоящий из песка и глины с небольшим добавлением цемента. Песок для раствора должен быть чистым, поэтому его промывают водой — этот процесс проделывается несколько раз. Необходим песок и для заливки фундамента, промывать его для этого раствора не нужно.
• Чтобы правильно выбрать глину, которая есть в данном районе — лучше посоветоваться со специалистами. Глину необходимо обязательно очистить. Для этого ее замачивают и протирают через мелкую сетку, освобождая от лишних элементов, которые будут мешать кладке.
• Цемент понадобится не только для добавления его в кладочный состав, но и для устройства фундамента. Обычно используют марки цемента 300—400.
• Для устройства подушки фундамента понадобится щебень, имеющий фракцию 3—8 см.
• Арматура для укрепления фундамента выбирается диаметром в 5—10 мм.

Общая конструкция камина, рисуем чертеж нашего шедевра

Строение можно разделить по конструкции на три части: фундамент, сам камин, сложенный на основе схемы-порядовки, и дымоход, который может быть изготовлен из металла или же также выложен из кирпича.

Чтобы конструкция была функциональной, а не только декоративной, и могла согреть помещение, нужно определить ее размеры, опираясь на площадь комнаты. В среднем каминная топка должна составлять от 0,2 до 0,4 кв.м. Чтобы вычислить эту площадь, нужно по схеме определить ширину и высоту отверстия очага.

Также необходимо определить и глубину топки. Она должна соответствовать ее высоте, обычно пропорции составляют 2:3 или 1:2. Это соотношение нужно соблюдать для сохранения максимального тепла в помещении. Несоблюдение пропорций могут привести к тому, что дым будет струиться в комнату, или же камин может быстро выстывать.

Очень важен и размер дымоходного отверстия, а также самой трубы. Сечение во многом зависит от размеров топки и должно быть меньше его примерно в 10 раз.

Чтобы повысилась теплоотдача от отопительного прибора, нужно взять на вооружение одну хитрость. Задняя стенка топки камина выкладывается с наклоном вперед. Уклон начинают делать после кладки одной трети ее высоты.

Фундамент

 Любое каменное строение должно иметь надежную основу — это фундамент. Если постройку камина затевают в уже построенном доме, стоит рассчитывать место таким образом, чтобы дымоход не пришелся на балки перекрытия, а располагался между ними.

Оптимально — предусмотреть фундамент на этапе строительства дома

Фундамент делают на 16—20 см больше размера основания камина. Также он должен подниматься выше полов на 3—4 см. Если вдруг он получается ниже, то следует уложить лишний сплошной кирпичный ряд.

Заглубление фундаментного основания должно быть не менее, чем на 50—60 см, но может быть и больше — многое будет зависеть от состава и промерзания грунта в той местности, где идет стройка. Если почва пучистая, возможно, придется заглублять фундамент и на 80 см.

• Для устройства основы под камин роется котлован, его дно утрамбовывается.
• На дно насыпается песчаная подушка высотой в 12—15 см.
• Далее устраивается слой из щебня, он должен составлять не менее 10—15 см.
• Следующим этапом делается опалубка, для нее понадобятся доски и бруски.
• Арматурная решетка устанавливается сразу, после устройства опалубки, и должна проходить через всю толщину фундамента.
• Первым заливается слой бетона, состоящий из цемента, гальки и песка.
• После того как первый слой схватится, можно заливать следующий песчано-цементный состав, сделанный в пропорции 3 × 1.
• Поверхность фундамента хорошо выравнивается — она не должна иметь никаких выступов и заглублений, так как от ее идеальной ровности зависит кладка рядов. Для верности выровненная и схватившаяся поверхность проверяется с помощью уровня.

Общая схема фундамента

• Последним, что касается фундамента, идет настил на него гидроизоляционного материала, например, рубероида. Его укладывают в один или два слоя.

Порядовая кладка

 На схеме наглядно видно все строение камина. Если ориентироваться на нее, процесс выкладки не должен составить невыполнимой задачи. Это одна из самых простых моделей печи, но, несмотря на это, необходимо сначала всю конструкцию выложить без раствора. Выкладывая порядовку, вы разберетесь в том, как правильно это сделать и увидите весь камин в сборе. Но и после того, когда кладка будет производиться начисто, каждый ряд не устанавливают сразу на печной раствор. Чтобы подобрать кирпичи по размеру и, если нужно, отколоть от них четверть или половину, целесообразно любой ряд предварять «сухой» выкладкой.

Выкладка стартовых рядов поверх гидроизоляции

• На гидроизоляции лучше всего сделать отметки, где будет располагаться первый ряд строения. После всех проведенных процедур, можно приступать к кладке.

Вот, собственно, и сама порядовка

• В данном варианте камина только один, первый ряд укладывается сплошным, он и будет служить дном топки. Поэтому уже при работе с ним применяется огнеупорный кирпич, что хорошо видно на схеме.
• Далее на рисунке обозначены второй, четвертый и шестой ряды, которые имеют одинаковую конфигурацию.
• Следующая схема показывает третий и пятый ряды — они отличаются от трех предыдущих небольшим сдвигом рядов в наружную сторону.
• С седьмого по десятый ряд выкладывают заднюю и боковые стенки топки и боковых порталов строения, согласно схеме.
• Одиннадцатый ряд определяется перекрытием из металлических полос, на которые будет выкладываться верхняя часть топки. Она может быть ровной или выполненной в виде полуарки.
• На двенадцатом ряду укладываются кирпичи, завершающие конфигурацию верхней части топки
• Тринадцатый и четырнадцатый ряды укладываются по схеме — кирпичи начинают сдвигаться вовнутрь к началу отверстия дымохода.
• Ряды с пятнадцатого по восемнадцатый выкладываются также по схеме — они образуют широкую часть дымохода.
• С девятнадцатого ряда начинается выкладка вертикальной части дымоходной трубы с выводом оголовка на крышу.
• Чтобы кладка получилась аккуратной, расшивку швов нужно делать по свежему раствору.

Еще один вариант порядовки для выкладки камина своими руками продемонстрирован на приложенном видео.

Видео — Кладка и порядовка камина

Как сделать подходящий раствор для кладки?

 Сейчас в продаже есть специальная сухая смесь для приготовления раствора для кладки каминов, но дешевле сделать ее самостоятельно. Тем более что она изготавливается из экологически чистых материалов.

Для этого нужно подготовленную глину замочить на 48—70 часов в воде, и когда она набухнет, добавить еще некоторое количество жидкости. Смесь периодически перемешивается. Качество этого раствора можно проверить по народному методу. Для этого глиняной смесью заливают песок и перемешивают. Когда раствор загустеет, из него скатывают небольшой шарик — если он сохраняет форму и не прилипает к рукам, значит, раствор получился удачным.

Так выглядит глиняный кладочный раствор

Далее можно попробовать положить немного раствора на кирпич, и если он не растекается под собственным весом и не липнет к мастерку, то это тоже говорит о хорошо подобранном составе.

Соблюдаем меры безопасности

При выкладке камина обязательно учитываются все меры безопасности, которые помогут сохранить и здоровье, и даже жизнь. Обязательно предусматривают следующее:

• Огнестойкую изоляцию камина от стен. Ее можно устроить из специального гипсокартона или композитных плит на базе цемента, например, «Минерит»;

Плита «Minerit LW Sauna»

• Перед топкой на полы также нужно застелить негорючий материал или выложить поверхность кафельной плиткой;
• Необходимо держать под постоянным контролем состояние дымохода, не допускать того, чтобы он дымил. Его чистка должна проводиться не реже раза в год.
• Оголовок трубы обязательно завершают металлическим или кирпичным зонтиком, чтобы осадки и грязь не проникали вовнутрь дымохода извне.

Начиная стройку, не стоит торопиться. Очень важно все просчитать и вымерить правильно. Опираясь на схему порядовки, можно без особого труда возвести камин, который будет радовать вас теплом и уютом долгие годы.

Проекты каминов — чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м³;
• песок – 0 , 3м³;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м²;
• рубероид – 1,5 м²;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

порядовка популярных моделей + фото

Устройство каминной топки

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Конструкционно топка состоит из следующих элементов:

• Основание
• Стенки
• Дымосборник
• Колосниковая решетка
• Дверца
• Шиберная заслонка
• Зольник

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича. переходите и узнайте подробнее

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

Технические требования к устройству камина

• Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
• Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
• Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
• Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
• Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
• Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
• В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

1. Основание для кладки дров.
2. Две боковые и одну заднюю стенки.
3. Камера сбора дыма.
4. Решетка колосников.
5. Дверца по проекту.
6. Заслонка-шибер.
7. Зольник внизу топки.

Требования к дымовой трубе

• Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера .
• При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
• Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

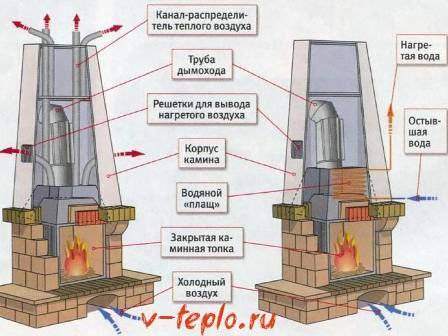

Принцип работы камина

По сути, камин является печью с открытой топкой. Поленья дров сгорают и выделяют тепло, что и является источником обогрева. Чтобы дым не попадал в комнату, предусмотрен дымоход изогнутой формы. Он же препятствует попаданию извне в очаг дождя и снега.

Не стоит рассчитывать на камин, как на основной отопительный прибор дома. Его конструкция такова, что, к сожалению КПД очень низок, не более 25% всего выделяемого тепла попадает в дом, оставшиеся 75% вытягивается наружу через дымоход. Камин не дает равномерного распределения тепла, основная масса теплого воздуха выходит через открытый очаг, боковые стенки не прогреваются вообще. Камин в современном доме выполняет, скорее всего, декоративную функцию, с его помощью хорошо обустроить зону релакса.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Чертежи камина из кирпича.

Затем необходимо провести выполнение чертежей по кладке каминов, для чего в качестве примера подойдет комната в 15 кв. м. Выкладка задней стенки осуществляется в полкирпича, что будет равняться 12 см, а выкладку боковых стенок нужно провести в один целый кирпич, — т. е. 25 см. После вычисления этих размеров, осуществляется послойный чертеж всей кладки камина, т. е. проводится оформление так называемых порядовок.

Чтобы выполнить порядовки, нужно иметь в наличии бумагу в клеточку, поскольку будет использован не только целый кирпич, но и полкирпича и ¾ кирпича.

Начать необходимо с цоколя, причем, для оригинальности выкладка данного ряда может быть осуществлена ребром, или плашмя. При выкладке 2-го ряда, кирпичи накладываются плашмя. Между нижней частью топки и полом обычно остается промежуток 25-30 см, что равно 2-3 кирпичным рядам.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

• 0,2 кв. м – 36х45см,
• 0,3 кв. м – 44х67см,
• 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

• для 0,2 кв. м. 18–24 см.,
• для 0,3 кв. м. 22–30 см.,
• для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

• 0,02 кв. м;
• 0,03 кв. м;
• 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Правильный выбор и расчет материалов

Печной кирпич подразделяется на виды

• Из глины делается шамотный кирпич, которые способен выдерживать стойкое повышение температуры до критических состояний, не трескается при перепадах тепла, не подвергается химическим реакциям.
• Кварцевый кирпич изготавливается от спекания кварца, имеет высокую прочность, но подвергается воздействию активных кислот.
• Обыкновенный глиняный кирпич, применяется для кладки участков камина, которые не подвергаются в процессе эксплуатации очень сильному нагреванию.
• Для теплоизоляции камина от стен дома используют пустотелый керамический кирпич. Он бывает цементно-песчаный, плохо передающий тепло или из вспененного доломита.

Для устройства свода применяют специальный клинчатый кирпич. но его можно выпилить по форме из обыкновенного керамического кирпича.

Не используют при кладке каминов пережженный и недожженный кирпич темно-коричневого и бледно-желтого цветов. Силикатный кирпич из-за его повышенного насыщения влагой не применяется при кладке каминов.

Расчет кирпича для строительства камина производится в точном соответствии с чертежами порядовок. Те элементы, которые указаны в порядовках половинками или неполными кирпичами, считаются, как целые. Для учета различного брака и боя применяется коэффициент 1,15, на который умножают полученное при расчете по схемам порядовок количество кирпича.

Если придерживаться опыта печников и делать кладочные швы по 3 мм, тогда для подсчета готового раствора нужно на каждую сотню кирпича посчитать ведро раствора.

Вид и подготовка песка

Для устройства основания, кладки боковых стенок и верхней части дымовой трубы в растворе применяют любой вид песка. Приготовление же глинистого раствора на участки повышенных температур осуществляется только с карьерным или овражным песком.

В речном и морском видах песчинки имеют гладкую форму из-за постоянного действия воды и имеют плохое сцепление с природной глиной.

Перед использованием любого вида песка его обязательно просеивают от крупного мусора через сетку и промывают струей воды через сито, выполненное из мешковины до протекания чистой воды.

Топочную жаростойкую часть, камеру для сбора дыма и нижнюю часть трубы выкладывают на глинистом растворе. В него подмешивают карьерный песок для уменьшения жирности.

Для приготовления раствора глину предварительно замачивают на время равное 7–10 дням. В течение этого времени ее нужно каждый день тщательно перемешивать, после чего добавляется песок в нужном количестве.

Если нет времени на такое длительное приготовление раствора, тогда сухие огнеупорные смеси покупают на строительном рынке. Они упакованы в герметичные мешки, имеют сбалансированный состав и требуют только смешивания с водой строительными венчиками.

Для других частей камина, которые не подвергаются сильному нагреванию, используют раствор глины, песка и цемента.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;

8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Строительство камина – пошаговая инструкция

Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.

Для начала, запомните общие правила каминной работы.

1. Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
2. В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
3. Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
4. Шов должен быть полностью заполнен раствором и быть максимально тонким.

Элементы камина и размеры в зависимости от площади помещения

Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.

Гидроизоляция. На фундамент стелется толь или рубероид.

Если камин большой натягивается контрольный шнур, и начинаются основные работы.

Пример порядовки камина с аркой

Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.

Во второй ряд встроен зольник.

Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.

3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.

4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.

Порядовка камина с аркой

8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.

9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.

15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.

19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.

21-22-й дымоход.

23-й. Задвижка, подходящая по размеру.

В месте прохода трубы через потолок устраивается распушка.

Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).

Для защиты от осадков на верху трубы устанавливается дефлектор.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;

4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;

6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Как правильно рассчитать основные размеры камина

Все расчеты и замеры обязательно фиксируйте на бумаге, а лучше всего зарисовывайте схематически. 1. На бумаге зарисовываем в масштабе комнату, где будет располагаться камин. 2. Рассчитываем параметры топливника. Его габариты не должны быть меньше, чем пятидесятая часть от общей площади комнаты. 3. Глубину портала определяют как соотношение параметров длины и ширины. Так глубина может составлять 2:3 или 1:2. 4. Определяем параметры дымохода. Средние показатели составляют: длина – 6 метров, а диаметр трубы -100 мм.

Угловой и обычный камин из кирпича

Необходимые материалы для кладки камина 1. Кирпич огнеупорный. Количество рассчитывайте по заранее определенным габаритам с учетом 10-15% на подгонку и бой материала. 2. Речной песок (фракция от 0,2 до 1,5мм). 3. Строительный цемент. 4. Щебень. 5. Арматура.

Как залить фундамент для камина

Камин, как и дом, имеет свое основание. Чтобы его обустроить нужно, провести ряд мероприятий: — Готовим основу под фундамент. Для этого в яму, размеры которой несколько превышают габариты будущего камина, засыпаем щебень и утрамбовываем его;

— Монтируем опалубок. Его высота должна соответствовать высоте будущего фундамента; — Заливаем цементно-песочную смесь; — После заливки основание тщательно выравнивается, накрывается полиэтиленом и оставляется в полном покое до высыхания.

Пошаговая инструкция по кирпичной кладке камина

Перед тем как начнутся работы по укладке кирпича своими руками, его нужно обязательно отсортировать, отобрать идеально ровные и целые, замочить перед началом работ в воде на несколько суток. Работу по кладке камина не столько сложные технически, сколько требуют аккуратности и терпения.

Каждый слой укладывается на подложку из рубероида. Качество работы проверяется уровнем. После того как выполнены первые три ряда камина, закладывается арматура, которая в будущем станет основой для каминной решетки. Выкладывая ряд за рядом, проводите сверку с предварительно начерченной схемой.

Фото камина из кирпича

После того как работы закончены швы между кирпичами обрабатываются специальными цветными составами, которые придают работе законченный вид и добавляют декоративного эффекта кирпичной кладке.

Интересная статья: Имитация камина своими руками в квартире. Фото

Смотрите видео: Кладка и порядовка камина

Печь-камин в частном доме станет не просто украшением, но и дополнительным источником тепла. Топка дровами экологически безопасная и более бюджетная, поэтому после того как в вашем доме появится камин, вы сможете существенно сэкономить.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

   Пошаговая схема порядовки камина из кирпича — фото

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

   Простая схема выкладки камина из кирпича

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

   Порядовая кладка камина — первые 4 ряда

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

   Порядовая кладка камина — 5, 6, 7, 8 ряд

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

   Порядовая кладка камина 13-16 ряд — фотография

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

   Кладка камина 17-20 ряд

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

   Кладка камина из кирпича 21-26 ряды

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Простой камин из кирпича своими руками: схема, порядовки, пошаговая инструкция

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

• открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
• прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
• предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
• задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
3. Приготовление раствора и кладка.
4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

• керамический полнотелый кирпич – 300 шт.;
• шамотный (огнеупорный) кирпич – 120 шт.;
• задвижка на дымоход;
• сухая строительная смесь для огнеупорной кладки – 150 кг;
• готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
• металлический равнополочный уголок 50 х 3 мм – 2,5 м;
• дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

• при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
• камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
• красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
• соблюдайте максимальную толщину швов 5 мм;
• участки кладки из керамического и шамотного кирпича не связывайте между собой;
• постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
• при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

проекты и схемы каминов с открытой топкой, кладка своими руками

Угловой камин: простота и компактность

Угловой камин в помещении выглядит очень непринужденно Последнее время камин стал использоваться не как конструкция для обогрева, а скорее как элемент декора. Если ваш дом только строится или уже построен для камина, о котором вы мечтали, всегда найдется место. Большие и массивные камины довольно сложно установить в маленьком помещении, тем более что они обладают сложной внутренней конструкцией. Этого нельзя сказать про угловые конструкции, которые подойдут даже для самых маленьких комнат, ведь они занимают совершенно незначительную площадь. Несмотря на свою компактность, такой камин способен принести в дом максимум тепла и уюта.

Устройство камина

Домашний камин состоит из 4 частей:

• топка, где сжигаются дрова;
• дымосборник для плавного перехода дыма в трубу;
• дымоход, выводящий продукты горения наружу;
• портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

Отделка готового камина из кирпича

Самым дорогим вариантом является использование натурального камня. Чаще всего это мрамор или гранит. Подобный материал поможет сохранить оптимальный микроклимат в помещении, а также станет лучшим украшением интерьера. В процессе укладки подобные дорогостоящие материалы обязательно заворачивают в пленку, благодаря чему удастся избежать царапин либо сколов. Укладка выполн

пошаговая кладка камина своими руками

Краткое содержание

Строгое соблюдение порядовки позволит создать качественную печь из кирпича с высокими техническими характеристиками. Для начала работ вам понадобится ручка и листочек в клеточку. Перед составлением порядовки необходимо учитывать размеры топки и его вид.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;
8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Порядовка дымохода

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

   Порядовка углового камина 1-6 ряд

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;
4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

   Порядовка углового камина 7-12 ряды

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;
6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

   Порядовка углового камина 13-33 ряды

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Порядовка в английском стиле

Английский камин имеется несколько отличительных черт. Во-первых, у него прямой дымоход, а во-вторых, отопление сопровождается односторонним излучением. Кроме этого, английский камин имеет еще одну отличительную черту – в проекте необходимо выполнить трапециевидную форму разреза для того, чтобы тепло поступало непосредственно в помещение.

Строение английского камина

Внимание также привлекает задняя стенка, которая преломляет кирпичный топливник на 20 градусов, создавая зеркало. Несмотря на сложность проекта, его вполне можно смастерить своими руками.

Для изготовления английской печки требуется приблизительно 300 единиц обычного кирпича и 120 огнестойкого, 150 кг огнеупорного раствора и 200 кг глиняно-песчаного.

Инструкция порядовки:

Для первых четырех рядов необходимо использовать только керамический кирпич. Для экономии можно закупить бракованную партию кирпича – все равно, они выполняют роль фундамента для отопительного оборудования. Первый ряд выкладывается боковой стороной кирпича. Дальше основной строительный материал кладется плашмя;

Английский камин с отопительным щитком

На следующих этапах необходимо учитывать одну особенность английской порядовки – у камина не предусмотрено поддувало и колосниковая решетка, которая перекрывается плитой в рассмотренных выше вариантах.

Печь с поддувалом необходимо учитывать в конструкции только для больших комнат, объем которых превышает 70 м3. Для маленьких комнат своими руками устанавливается дымоотвод с выходом на улицу.

12 ряд перекрывается стальным уголком и двумя металлическими полосами. В качестве крепежных элементов используются любые листы металла или оцинкованного железа, из которых вырезаются своими руками две полосы.

Крепежи перекрываются 4 рядами кирпича. На 16 позиции необходимо оставить небольшое отверстие сзади отопительного оборудования. Чертежи английских каминов не предусматривают расположение печки возле стены, поэтому такой проект устанавливается на небольшом расстоянии от стен.

Английский камин с отопительным щитком (порядовка)

Кроме этого, в английском варианте печь располагается в открытом виде. Такая конструкция требует дополнительной защиты комнаты. Топка по всей окружности обкладывается своими руками огнестойкими строительными материалами.

Чертежи не упоминают об одной особенности кирпича, а именно о способности к поглощению воды. Поэтому строительный материал перед кладкой необходимо замочить. Кирпич замачивается на протяжении всего строительства, а не только во время формирования отдельных элементов отопительного оборудования.

После окончания строительных работ до ввода в эксплуатацию отопительного устройства необходимо подождать 2-3 недели, пока печь и вся кладка полностью просохнет. Только после полного высыхания камин можно использовать.

Видео: Как сделать камин из кирпича

Летняя кухня с русской печью и мангалом своими руками — кладка и фото | Своими руками

Летняя кухня — мечта многих дачников, но далеко не все представляют, как ее реализовать. На примере работы опытного мастера можно проследить все этапы этого строительства.

Летом 2014 года каминный мастер (один из лучших в России) Александр Федоров провел на Волге, куда был приглашен на работу давний знакомый — большой любитель всего русского, заядлый охотник и замечательный человек.Каждый раз, подходя к объекту, Александр мог любоваться великолепными видами, открывающимися с высокого берега. Может это и позволило ему построить большую кухню 8 триместра и с отличным качеством, так как он работал с настроением.

Комплекс с русской печью оказался довольно большим — 4,5 м в длину и 3 м в высоту (без трубы). Отделка натуральным камнем придает всей конструкции подчеркнутую монументальность. Однако в масштабах крытой террасы, на которой устроена кухня, комплекс не кажется громоздким.Он. напротив, отлично вписывается в ансамбль участка и гармонично смотрится на фоне окружающего пейзажа.

Он такой сложный и задуман — солидный и добротный, как это делали раньше наши деды. Кстати, там, на берегу Волги, в одной заброшенной деревне, Александр увидел печальную картину: рухнувший на землю дом, где русская печь с высокой трубой оставалась открытой для всех ветров и дождей. Итак, веками наши предки строили печи.

Состав кухни

В комплекс входят четыре самостоятельных строения: русская печь , мангал, печь для казана и коптильня — все, что нужно настоящему мастеру, заядлому охотнику.

В соответствии с размерами, указанными на чертеже, Александр обозначил положение печей на бетонном полу террасы и проложил нулевой ряд сразу под всеми печными устройствами, чтобы затем иметь четкие ориентиры и точки привязки для всех последующих работ.Сначала стал выкладывать русскую печь — самую массивную часть, на которую потребовалось больше кирпичей, чем на все остальные.

Так как кухню предполагалось построить на открытом воздухе под крышей, русская печь должна служить только для приготовления пищи и не иметь функции обогрева. Это позволило несколько упростить его конструкцию, вписать в общую композицию комплекса и сделать более компактным и удобным.

---

Ссылка по теме: Камин своими руками

---

В нижней части топки мастер сделал довольно большое хранилище для дров.Печь спроектирована и выложена топкой в ​​строгом соответствии со всеми канонами и нормами. Оказалось, что глубиной около 90 см. Этого более чем достаточно, чтобы приготовить целого барашка или маленького поросенка.

Печь-коптильня — кладка своими руками

Завершив кладку русской печи, Александр приступил к возведению коптильни. По своим чертежам он заказал в мастерской шкаф для копчения из нержавеющей стали со встроенным в фасадную дверь датчиком температуры, стилизованным под кованое изделие.Сначала он выложил топочную камеру коптильни, затем установил коптильный шкаф, а над ним потолок и дымоход с очисткой и задвижкой.

Природный известняк использован для декоративной облицовки всего комплекса.

---

Читайте также: Садовая печь-мангал своими руками

---

Строительство мангала из кирпича

Следующим этапом работ было возведение мангала с электрической вертелом. В нижней части мастер выложил нишу для дров с таким же сводчатым перекрытием, как и русская печь.Ширина проема открытой топки составляла 1 м, чтобы можно было установить металлический сварной мангал для шампуров и мангал-решетку. В остальном никаких особенностей в конструкции нет, так как это практически тот же камин, только без отражающего зуба на задней стенке.

Духовка под казан каменная

Закончив кладку мангала, Александр приступил к возведению последнего, четвертого элемента комплекса — печи для казана.По сути, это обычная варочная печь с одноконфорочной плитой с размерами 71 * 53 см. Кольца у такой тарелки большие, их пять. Поэтому, сняв все кольца, можно установить в проеме довольно вместительный казан с круглым дном до 18 л. Однако, если удалить только часть колец, можно использовать казан меньшего размера.

---

Ссылка по теме: Электрическая коптильня своими руками

---

Облицовочные печи

Дымоходы всех четырех частей комплекса вывели на крышу, установили предварительно заказанную металлическую вытяжку и приступили к отделке всего комплекса натуральным камнем — известняком, который привезли из Москвы, где предварительно отобрали и рассортировали. по толщине и размеру.

Швы залили специальной затиркой для камня. А когда все отделочные работы были закончены, Александр, как и положено, провел контрольную топку русской печи, коптильню, мангал и печь для казана. Все печи работали очень хорошо, тяга отличная.

Заказчику очень понравилась работа мастера. Не скрывая своего удовольствия, он сказал, что давно мечтал о таком комплексе. Что ж, иногда мечты сбываются!

Летняя кухня своими руками заказать

Фиг.1. Выборочные устройства комплекса с русской печью и схемой дымоходов.

---

Ссылка по теме: Русская печь своими руками

---

Летняя кухня своими руками — фото работы

1.Работ Александр начал с того, что поставил нулевую серию прямо под весь комплекс.

2. В нижней части русской печи сделано довольно большое хранилище для дров.

3. Топка русской печи глубиной около 90 см спроектирована и выложена в строгом соответствии со всеми канонами и нормами.

4. После завершения кладки русской печи мастер сразу приступил к возведению коптильни.

Имеется топочная камера для коптильни.

6. Вверху камеры Александр установил курительный шкаф.

7. В нижней части мангала есть ниша для дров.

6. На коптильном шкафу выполнены перекрытия и дымоход с очисткой и запиранием.

9.Ширина проема открытой топки равна 1 м.

10. Последняя, ​​четвертая часть комплекса — печи для казана.

11. Натуральный известняк использован для декоративной облицовки всего комплекса.

Летняя кухня своими руками — все фото к артикулу

© Автор Александр Федоров ([Электронная почта защищена]) Фото автора.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Металлический мангал — пошагово Мангал из металла Прошлого своими руками …

Коптильня — лайнер для мангала своими руками (фото + чертеж-схема) Как сделать коптильню в виде ..

Мангал своими руками — просто и быстро Как сделать самый простой мангал …

Самодельный мангал — чертежи Мангал своими руками — Чертежи это…

Кирпичный мангал своими руками — чертеж Строительство кирпичного мангала на даче …

Какой мангал сделать — размеры материала и конструкции Знатоки дизайна мангала утверждают, что наполовину …

Духовка горизонтальная для бани своими руками Горизонтальная конструкция каменки для сауны.

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Идей для дачи своими руками — сборник из 9 | Своими руками

Сад до обновления

Сад за домом долгое время служил детской игровой площадкой. Теперь, когда они выросли, родители решили превратить этот зеленый уголок в удобное место для отдыха, при этом надежно перекрыв любопытные взгляды соседей.

Идея сада № 1: Буйство садовых прерий

В некоторых местах иссохший и сильно вытоптанный газон совершенно не соответствовал новому проекту, поэтому его убрали.Вместо этого за домом теперь бушуют прерии с многочисленными цветочными многолетниками, в изобилии разбавленными пышными декоративными травами.

Самый удачный ракурс на это великолепие открывается от двери дома, выходящей в сад. Поэтому рядом с домом появилась просторная деревянная площадка. Благодаря удобной мебели и открытому садовому камину, уже встроенному в стену здания, место отдыха превратилось в большую комнату под открытым небом.

Плавный живописный переход от террасы к растительному царству создает гравийный участок сложной формы — имитацию водоема. Они поддерживают единый образ дружелюбной группы изящных бутуулуа, соцветия которых напоминают насекомых, парящих над «водной гладью» полива. Еще одно дополнение — каменный фонтан.

Пусть сад и не может похвастаться большими размерами, дизайнеры построили его архитектуру так, чтобы по участку можно было «путешествовать». Теперь есть возможность пройтись по ступенчатой ​​дорожке, вымощенной «прудом», пройтись мимо пышных цветников и зайти на уже имеющуюся игровую площадку с качелями, а может быть, зайти в дополнительное место отдыха, скрывающееся в дальнем углу. сада.Здесь на гравийном участке в густой растительности потерялись пара шезлонгов и стол.

А еще мы можем прогуляться по саду в атмосфере полного уединения: высокие травянистые многолетники и декоративные кустарники, такие как будлеус, спирея и игра столбчатая, закрывают территорию от посторонних глаз и одновременно задрапируют стены соседних с садом построек. Кроме того, сад слева охраняет решетчатый деревянный забор. Пышные растения также покрывают бетонную стену, расположенную напротив основного места отдыха возле дома.Его едва видно сквозь густую листву.

Что касается самих растений, то первые цветы в саду распускаются в мае, когда распускаются бутоны духов и ирги. В июне появляются первые метелки. Ближе к июлю в саду разгорается фейерверк красок, когда пора расцветать бутон, бутеулуа, гаур, вербена, синеголовая и эхинацея. Вслед за ними эстафету подхватывают мискантус, перовски и болтония. Многие растения цветут до середины осени, а зимой уже засохшие уподобляются изящным фигуркам под снежными шапками.Поэтому обрезать их лучше только ранней весной.

---

Читайте также: Идеи для сада своими руками — сборник

---

Идея сада № 2: Элегантная строгость

Основная задача, которую ставил перед собой проект, — это удачная защита сада с противоположной стороны дома. Ключом к ее решению стала металлическая решетка, установленная по бокам бетонной стены соседнего дома.Быстрый прыжок, который не набирает скорость роста, в свою очередь, был отличным декоратором для экрана. Сама стена была задрапирована деревянными панелями и поместила перед ней главный акцент сада — небольшой пруд с водопадом. И чтобы эта водная стихия была хорошо видна с большой террасы возле дома, она располагалась строго напротив здания. Широкая гравийная дорожка соединяет их, как лестницу.

Для декоративности в этой зоне разбиты три цветника, разбитые прямо посередине дорожки (с тимьяном, ромашкой махровой и лавандой — ароматные растения, достаточно низкие, чтобы не мешать осмотру).

---

Ссылка по теме: Идеи для сада своими руками — сборник 7

---

Оправы композиции пестрые пестрые, высажены по бокам ровными рядами. Его метельчатые соцветия появляются в июле и сохраняют эффект до поздней осени. Кроме того, эта декоративная трава славится неприхотливостью — одинаково хорошо растет как на сухой, так и на влажной почве.

Растение сопровождается белым кантрантусом, кремово-желтым гребешком и лавандовым аметистом-астрой, а также вышеупомянутыми пряными растениями.Чтобы клумбы больше походили на газон, растения высаживают небольшими группами по несколько экземпляров. С левой стороны участка ограждена изгородью от граба метровой высоты.

Под ее защитой садовые качели с навесом и две ароматные чубушники. Когда вы садитесь на качели, вид на сад открывается в новом ракурсе. Зеленые домены не устают удивлять.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Идеи для дачи своими руками — сборник из 6 Идей для дачи и сада …

Как украсить дачу — идеи и фото ДОМАШНИЕ ФАНТАЗИИ НА ШЕСТИ ЯЧЕЙКАХ БОЛЬШИЕ …

Идеи для дачи и сад своими руками — 15 ИДЕЙ ДЛЯ ПРЕОБРАЗОВАНИЯ И ДИЗАЙНА …

Идеи своими руками — выпуск 1 Идеи для дома своими руками с…

Идеи для дачи и сада своими руками — 13 Идеи для переустройства и дизайна …

Идеи для сада своими руками — выпуск 3 Идеи для дачи и сада …

Оформление на лето резиденция — идеи своими руками от читателей: сборник 3 Идеи своими руками: беседки и …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

В настоящее время доступно 60+ небольших модов

DLC «Кошки и собаки»

• Тепло приветствие всегда доступно для Vets
  Тепло поприветствуйте своих пациентов, даже если вы в плохом настроении
• Собаки, оставшиеся дольше Приказ
  Хотите отправиться в приключение со своей собакой и не хотите, чтобы она сбивалась с пути вокруг охоты на опасных белок? Прикажите им лгать (им нужно чтобы выучили команду конечно) и ляжут до 300 мин (по умолчанию 5 мин).Каждое взаимодействие с вашим питомцем отменяет Command. И пополнит Энергетический Мотив.
• Собаки переодеваются в повседневную одежду после прогулки
  После использования собаки теперь автономно превращаются в повседневную одежду.
• Домашние животные дольше спят
  Питомцы теперь спят дольше, когда дремлют. Время по умолчанию было 45-60 минут. Новое время — 180-240 минут, если их не разбудил кто-то / что-то.
• Покупка лакомств через ПК
  Покупка всех ветеринарных лакомств через меню «Заказ пирога»
• Шанс успеха при укладывании (команда через кроватки для домашних животных)
  Я добавил более высокий шанс успешного приказа питомцу лечь на Кровать питомца, когда у собак учится командная черта «Лежать», а у кошек — умная черта.
• Call Over разбудит домашних животных
  Если вы вызовете питомца с помощью свистка, он полностью разбудит его.
• Faster Pick Up
  Удаляет анимацию «Поговорите с домашним животным» перед тем, как поднимать питомца, что ускоряет его
• Brindleton Bay No Stray Dogs & Кошки (заменены на бездомных кошек)
  Вместо бродячих собак и кошек вокруг BB будут ходить только кошки, у которых есть дом

Seasons DLC

• Для цветочной композиции требуются все ингредиенты
  Все ингредиенты теперь необходимы с этот мод
• Цветочные композиции медленнее распадаются
  Вместо 2 дней теперь им потребуется 7 дней, прежде чем они увянут.

• Перейдите в повседневную жизнь, когда внутри
  Симы в «холодной» одежде переоденутся в повседневную одежду, когда вернутся внутрь.Он влияет на жилые и общественные участки, но влияет только на общественные участки, для которых добавлена ​​новая особенность участка «Менять на каждый день». (Новая версия больше не требует файла сценария!)
• Камин с автоматическим освещением, когда на улице холодно / замораживается
  Симы теперь будут автоматически зажигать камин только тогда, когда на улице действительно холодно / холодно, а не в середине волны тепла . Это не влияет на состояние автоподсветки каминов!
• Открытие без подарка Перезарядка
  «Почему мне нужно ждать три часа, пока я не открою свою следующую маму?»
• Другие варианты костюмов для праздничного костюма
  Пират, Тыква, Скелет, Принцесса, Праздничный помощник для детей.Фея, ведьма для подростков
• Автооткрытый зонт только в дождливые дни
  Я устал видеть, как мой Вампир (и другие) снова и снова открывают зонтик. Таким образом, с этим симы будут автоматически открывать зонтики, только если идет дождь. Клубный сбор (активное домашнее хозяйство)
  Обычно, когда вы находитесь в клубе, когда вы путешествуете на участок с еще одним / двумя членами того же клуба, автономно начинает сбор, даже если вы этого не хотите.Это останавливает эти автосборки! Это не остановит собирание NPC, которое происходит, и вы все равно можете запустить собрание вручную.

City Living DLC ​​

• Клавиатура Звуки фортепиано
  Мне не понравился звук клавиатуры при ее использовании, поэтому я изменил его на звуки при игре на фортепиано. Автозапуск по-прежнему имеет старый звук клавиатуры.
• «Рынок специй» Перец чили, карри, шафран и васаби, покупаемый
  Перец чили, карри, шафран и васаби, покупаемый через компьютер — заказ
• Прилавки на продовольственном рынке лучшего качества
  Foods at Marketsstalls теперь выдающиеся

Get Famous DLC

• Новая анимация объятий, если уверен
  Мне нравится анимация объятий карьеры актера, поэтому я включил анимацию в «нормальное» взаимодействие при объятиях.Если Сим-Актер уверен и не во 2-м и 3-м триместрах (а также в Цели), он может использовать взаимодействие «Рискованное объятие». Имейте в виду, что только подростки могут использовать его, и с анимацией происходит небольшое социальное взаимодействие, когда симы разговаривают, и вы можете ясно видеть / слышать, что это «играет». Не могу изменить эту часть.

• Small Get Famous Reactions Капитальный ремонт
  Добавим сюда несколько отредактированных реакций на добычу, если они слишком раздражают.
  На данный момент добавлено:
  — Reaction_Pristine_Sim (отключено вообще)
  — Broadcaster_Celebrity_Pose (Это затронет только фанатов)
  — Broadcaster_Celebrity_InciteCheers (Это затронет только фанатов)
  — Broadcaster_Celebrity_FamePerk_Rally_DrawCrowd (Это затронет только фанатов)
  — Broadcaster_Celebrity_Performance_DrawCrowd (Важные симы, такие как ди-джей, больше не должны быть затронуты, плюс должны быть затронуты только NPC)
  — broadcaster_Celebrity_NearbySims (Симы будут реагировать с отвращением, только когда папарацци рядом)

• Лучше отключить Celeb Walkstyle
  Когда вы отключите стиль ходьбы знаменитостей на симе, они получат скрытый бафф, который предотвращает стиль ходьбы с медленным модом, пока вы снова не включите его. Исправлено с помощью патча. 1.48,90
• Куриная маска только для актеров фона
  Куриная маска будет добавлена ​​только к второстепенным актерам, а не к главному актеру в заказах супергероев
• Знаменитые симы автоматически получают последователей
  Знаменитые симы получат последователей без необходимости что-либо делать (потому что они знаменитые: P) . После появления они получат уведомление, чтобы узнать, сколько у них последователей. У этого есть скрытое время восстановления 24 часа.
• Bouncer Only Homeless Sims
  Bouncer будут только бездомными NPC.(Я устал видеть своих собственных симов из моей активной семьи, будучи вышибалой)
• Fan Stans Only Homeless Sims
  Fan Stan Ситуации, так что теперь это будут только бездомные NPC.
• Отсутствие копирования костюма знаменитости
  Это должно помешать симам «скопировать» одежду знаменитостей.
• Никаких звонков с предложениями работы и свиданий вслепую
  Этих звонков больше не должно происходить
• Улучшенная веревка VIP
  Владельцы участка могут проходить через двери VIP.Новое взаимодействие на VIP-дверях доступно для владельцев участков, чтобы разрешить доступ к их Sims

Island Living DLC ​​

• Игра для малышей в океане с морской ракушкой (вместо утки)
  Вместо утки будет играть малыш с ракушками, которые они находят, играя в океане
• Открытые особенности Island Living Lot
  Разблокирует особенности лота «Океанский рай» и «Необязательная одежда».


Discover University DLC

• Разрешить печи на участках университетского жилья
  Включено Строить печи на участках университетского жилья
• Робототехнический стол Более быстрое изготовление для более высоких навыков робототехники Уровень
  Симы с более высоким уровнем навыков робототехники будут создавать быстрее (количество +1 для каждого уровня навыка).Я также снизил шанс получения баффа от электрошока со значения 1 до 0,25

• Более быстрый бег в университетский класс
  Симы слишком медлительны, чтобы перейти в класс, и часто опаздывают, поэтому с этим модом они получают скрытый бафф. что позволяет им работать с классом немного быстрее. Бафф длится 25 минут, чего должно хватить.

• Купить больше деталей для обновления
  Это добавляет два «пакета» в меню покупки деталей для обновления. Один для обычных деталей апгрейда за 450 $ (скидка 10%), который добавляет 50 обычных деталей апгрейда в ваш инвентарь симов.И еще один для запасных частей для роботов за 450 $ (скидка 10%), который добавляет 100 запасных частей для роботов в инвентарь вашего сима.

• У соседей по комнате нет случайного наряда Смена
  Соседи по комнате с причудой большого шкафа больше не должны переодеваться в случайные повседневные наряды

• Только высокий навык Обман для симов на заключительном экзамене
  Когда симы сдают последний экзамен, происходит случайный Лут там, где они обманывают и либо терпят неудачу, либо преуспевают в обмане Каждый сим, не достигший в игре Mischief уровня ниже 4, имеет высокий шанс проиграть и быть пойманным.Я немного изменил случайную добычу: только симы с уровнем как минимум 6 в Mischief должны хитрить и имеют шанс проиграть, только если у них есть неуклюжая черта.

• Копия выпускных фотографий и дипломов ”(Идея Шоколада)
  Давайте скопируем ваши дипломы и ученые степени. Фотографии
• Меньше играть в пинг-понг с
  Это должно помешать симам играть в пинг-понг с горничными и другими «важными неигровыми персонажами». Это также немного снижает желание играть в пинг-понг.
• Футбольный мяч с меньшим ударом
  Это должно помешать симам пнуть футбольный мяч Горничные и другие «важные неигровые персонажи».

Eco Lifestyle DLC

• Воспитание дает больше здоровья
  Уменьшено время на воспитание и увеличено влияние на здоровье.

• Мясная стенка для каждого
  Разблокирует преобразование в Meat Wall Interaction

• No Auto Dive For Meals In Dumpster
  Когда я использовал Auto Fullfill Hunger, они всегда хотели прыгнуть в мусорный контейнер.Мне нужно было это остановить.


Parenthood DLC

• LunchSack в инвентарь
  LunchSack теперь будет перенесен в инвентарь Sims вместо размещается в случайных местах, где его никогда не найти
• Салфетки исчезают только после завершения еды
  (Сама салфетка иногда не удаляется, когда симы убирают (очищаются только пластины), и вы должны их очистить вручную.)


Дополнение Spa Day

• Неигровые персонажи Авто массаж и медитация (не требуется, если у вас есть мод «Более покупаемые места», он уже включен в него !!!)
  Гостевые неигровые персонажи спа самостоятельно запрашивают массаж на MassageTables и медитируют автономно через MeditationStool
• Дневной поднос с напитками лучшего качества
  The Drinks of the Try теперь выдаются

Backyard DLC

• Better Quality Drinks Backyard Tray
  The Drinks of the Try теперь выдаются

Dine Out DLC

• Restaurant Faster Кулинария
  Есть три различных режима скорости для поваров в ресторанах.Быстрый имеет 1 режим приготовления. У Normal 3, а у Careful 5. Я изменил его на Быстрая 1, Нормальная 2 и Осторожная 3. Я также изменил холостые обороты Pot / Pan от максимальных 10 минут до максимальных 5 минут.


Vampires DLC

• Vampires No Cold Breath
  Отключает визуальные эффекты холодного дыхания для вампиров

Strangerville DLC

• Scanner Better Battery
  4 Последний сканер
  4 Самолет не исчезает
  Отключает исчезновение большей части самолета

Realm of Magic DLC

• Зелье очищения от проклятия Купола
  Добавляет покупаемое зелье очищения проклятия (250 $) в магазине ингредиентов для зелий в кастрюлях. Союзник.Из-за ошибки анимации я заменил анимацию, которая не выглядит на 100% точной (пока EA не исправит ее)
• Улучшенные практические заклинания
  Можно найти здесь -> Улучшенные практические заклинания


Fitness DLC

• Делайте больше при использовании наушников
  Некоторые взаимодействия были заблокированы при использовании наушников, которые сейчас работают (например, бег трусцой)

Tiny Living DLC ​​

• Tiny Living Lot Включены черты
  Включены скрытые черты участков и добавлены их функции в качестве скрытых усилений вместо исходных видимых усилений крошечного дома, чтобы вы могли использовать их и на других участках. Рекомендуемый мод для использования с этим: Tiny Home Nerfs от Kuttoe, который изменяет бонусы для участков Tiny Home, чтобы они были менее смехотворно подавленными и более ситуативными.


Случайный

• Круглые обеденные столы Слот
  Круглые обеденные столы (прачечная, дополнения Jungle Adv.) Теперь будут иметь слот для еды в середине стола:

• Пробуждение (анимация) Капитальный ремонт


Спасибо nabob052 (Секретный агент-моддер на Discord кто пнул меня Попка в правильном направлении 😉) наконец-то я узнала, как изменить Анимация, когда симы просыпаются.Вот что я изменил:

1. Симы со следующими настроениями просыпаются более немотивированными — Грустно, Счастливые, Скучающие, Смущенные, Неловкие, Прекрасные, Напряженные, Ошеломленные

2. Симы с другим настроением проснутся более мотивированными — Сосредоточенными, Энергичными, Кокетливыми, Вдохновленными, Уверенными, Игривыми

3. Злые Симы все равно проснутся сердитыми

4. Это также повлияет на детей. Всегда в паническом пробуждении прослушивается немотивированное пробуждение.


• Автоматический захват напитка во время еды
  Персонажи садятся и едят за столом и самостоятельно берут напиток, когда находятся поблизости.
• Нет обуви дома
  Когда симы находятся внутри жилого участка, они снимают обувь (к сожалению, также и тапочки). Имейте в виду, что фонды считаются внутренними, независимо от того, являются ли они патио и т. Д.
• Автоматическая чистка зубов (после рвоты / еды)
  Симы будут автоматически чистить зубы после того, как их вырвало. Если вы добавите Eating Addon, они также будут чистить зубы после еды. Оба взаимодействия дадут им усиление с автономным поведением. Работает, только если включена автономность.
• Нет Auto Put away Toys & Pet Toys
  Что говорит название мода;)
• Освободить всех призраков и получить урну за
  Вместо того, чтобы выпускать всех призраков по одному с помощью Урны / надгробия в каждом Доме вы можете использовать новый « Вариант «Освободить всех призраков» на урнах / надгробиях. Он освободит всех призраков, не удаляя их из семейного древа. Призраки, находящиеся в Домах, не затронуты. «Получить урну для» добавит урну в инвентарь вашего сима, в которой хранится Призрачный сим / питомец.Это полезно, если персонаж умирает на участке, который обычно не создает урну.
• Нет черты старения
  Я позволил неигранным симам стареть, но есть некоторые симы, которым я вообще не хочу стареть. Вы можете использовать MCC, чтобы помечать симов одного за другим, но я хотел, чтобы было проще добавлять / удалять черту без старения. Поэтому я добавил меню пирога на компьютер / планшеты, где черта «Нет старения» может быть добавлена ​​/ удалена для симов (разум. Возраст, малыш)
• Более высокое расстояние для вызова сима
  Изменено расстояние для возможности позвать сима с 30 на 500.
• Фотографии для хранения
  Мод, позволяющий хранить фотографии в сундуках, ящиках для игрушек и на столе для продажи поделок.
  Имейте в виду, что если вы используете мод, который делает некоторые инвентарь недоступными для совместного использования, он сломает ваши фотографии, если вы поместите их в них. Поэтому используйте только «запрет на совместное использование инвентаря» ИЛИ «Сохранение фотографий», но не то и другое одновременно.

• Автоматическое добавление картины в инвентарь
  После завершения рисования он будет перенесен в инвентарь Sims
• Автоматическое добавление поделок в инвентарь для детского стола активности
  После завершения Painting или Craftables он будет перенесен в инвентарь Sims плюс добавлен новый Buff

• Дети перейдут в повседневную жизнь, когда пойдут в классную школу
  Дети перейдут в повседневную жизнь, когда пойдут в классную школу, как и подростки

• Гости заказывают напитки, только когда они не заняты
  Иногда слишком много симов заказывают в барах / экспресс-барах, поэтому я попытался настроить звук немного вниз.Я также добавил еще возможные напитки для NPC на заказ (Бары)
• «Плакат разблокирован»
  Делает испытание на позитив Плакат можно купить

• Малыш Не ходите в детский сад
  Через компьютер и планшеты вы найдете новые возможности для добавления / удаления скрытых черт для малышей. Малыш с этой добавленной чертой не пойдет в детский сад. Это помешает им войти в кроличью нору. Имейте в виду, что система дневного ухода зашифрована более глубоко, поэтому вы все равно будете получать сообщение о выборе няни или отправить их в детский сад, а также все уведомления, когда они «уходят» и «возвращаются».Просто нажмите «Отправить в детский сад». Их семейный портрет также будет неактивен, но вы все равно сможете контролировать их и т. Д. Я настоятельно рекомендую убедиться, что на участке есть кто-то, кто позаботится о них, например, не член семьи или няня. Я не несу ответственности, если что-то случится, если вы оставите их в покое полностью! (Пока не работает с младенцами).

• Купленные предметы, доставленные по почте
  При заказе через компьютер теперь предметы будут доставляться по почте вместо инвентаря актеров.Это относится ко всем вариантам заказа, кроме подарков (сезонов), кристаллов и наушников. Я также добавил недостающие параметры заказа игрушек и игрушек для домашних животных. Устанавливайте только специальные пакеты DLC, если они у вас установлены! (НЕ работает для элементов CC, у которых есть собственный файл настройки объекта!)

• Автоматическое использование стола для пикника во время еды
  Мне нравится праздничный стол для пикника, но EA изменила некоторые теги для тех, которые, например, не позволяют симам использовать их автоматически во время еды.Симы просто будут стоять вокруг них с тарелками в руках и есть стоя. Я прочитал теги обеденных развлечений, чтобы симы снова использовали их, чтобы там сидеть и есть и т. Д. Это работает для всех столов для пикника в игре.

• Настройка усиления «Плохая среда»
  Все мои симы получали усиление «Неудобство», поэтому я немного его изменил. Малое усиление изменено с +1 к неудобству на штраф с продолжительностью 30 минут вместо 120. Среднее усиление изменено с +2 неудобства на +1 неудобство с продолжительностью 60 минут вместо 120.Высокое усиление изменено с +3 неудобства на +2 неудобства.

• Автоматическая проверка параметров малыша
  Изменено время восстановления с 5 минут до 60. Симы теперь будут регулярно проверять состояние малыша при слабых мотивах (голод, гигиена, энергия), необходимости замены подгузников или по окончании восстановления ( Чтобы поиграть с ними, поговорить, научить карточкам и т. Д.)


ЗАГРУЗИТЬ:

(или загрузите через мою папку SimFileShare, если вы не можете использовать обе альтернативные ссылки выше.Ссылку на папку можно найти здесь)

.

Разное
