Создавая домашнюю лестницу очень важно точно рассчитать размеры всех элементов. Чтобы избежать при подъеме на второй этаж травм, высота ступеней лестницы в своем доме рассчитываться должна согласно правилам и с учетом нормативных параметров. В статье будет подробно расписано, как рассчитать эту величину, а также каковы правила для ее расчета.
Ступеньки и их параметры
Правила и нормативы
Определение всех параметров будущей лестницы производится с помощью технических стандартных размеров. Наиболее часто встречаются ступеньки с размерами, что удовлетворяют всем требованиям, а именно – 15х30 см, где 15 – высота, а 30 – ширина ступеньки. Именно подобное соотношение позволяет создать конструкцию с удобным подъемом. Ширина марша при этом должна превышать 1,2 м.
Практически достичь подобного соотношения не всегда легко, поэтому расчет производится по специальным методам и учитывая соотношение их между собой. Квалифицированные специалисты называют основные параметры ступенек шириной проступи и высотой подступенка. Высота измеряется от верха одной до верха последующей ступеньки.
Внимание! На удобство и безопасность передвижения по лестничному маршу влияют 4 фактора: высота прохода и ступеней, а также ширина проступи и марша.
Определяя любой из этих показателей важно придерживаться некоторых правил:
- Комфортные параметры ступенек будут удовлетворять формуле: b – h = 12 см, то есть полученная разница между высотой ступеней на деревянной лестнице в доме и их шириной должна в идеале быть равной 12 см. Такое соотношение получило название «формулы удобств», так как при нем подъем будет наиболее комфортным.
- Сумма высоты и ширины ступеней в идеале составит 46 см, чтобы подъем был максимально безопасным. Поэтому формуле b + h = 46 дали название «формулы безопасности».
- Отклонение в высоте различных ступеней одной конструкции должно быть минимальным, в идеале его вовсе нет.
Максимальная разница между высотой проступи
- Общие нормативы предусматривают вариацию высоты до 20 см.
Способ расчета
Каким точно будет подступенок в высоту, зависеть будет от индивидуальных условий, то есть наиболее комфортная высота должна получиться примерно 0,25 от человеческого шага. Для взрослого человека этот параметр составляет около 60-70 см, таким образом, данный показатель должен быть около 15-20 см.
При возведении конструкции с подступенками менее 15 см в высоту, человеку придется слишком семенить, а это неудобно. При показателе более 20 см для подъема на второй этаж придется прикладывать больше усилий, поднимать ногу будет намного тяжелее. Поэтому идеальный параметр находится где-то между этими двумя границами.
Важно! Рассчитав высоту и ширину ступеней легко определить угол наклона, напрямую зависящий от этих 2-х показателей.

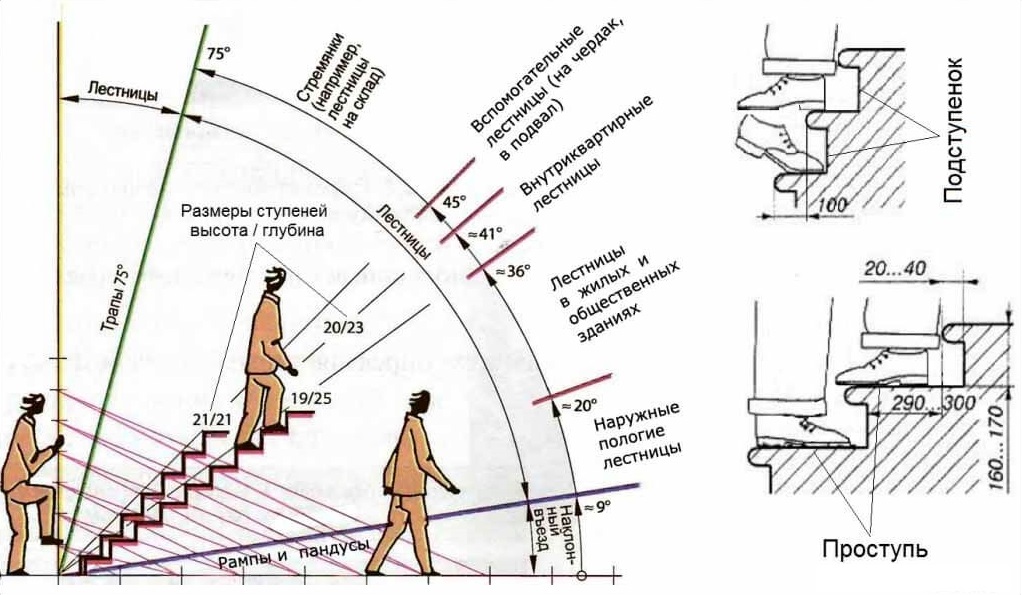

Зависимость от параметров ступенек угла наклона
Стоит также отметить, что в зависимости от конструктивного типа, высота ступени может включать 1 сплошной отрезок или же 2. Ниже представлена схема параметров при использовании тетивы или косоура при монтаже ступеней.
Схема ступенек для разного типа конструкции
Высоту ступени можно определить по формуле:
2*h + b = 60 – 64
- h – показатель высоты, см
- b – ширина, см
Разница 60-64 предполагает средний шаг мужчины и женщины. Каждая величина должна попадать в нормативные значения, то есть высота достигает максимум 20 см, а ширина – до 30 см.
Расчет показателя
Таким образом, произвольно выбрав оптимальное значение для одной из величин, можно вычислить другую.
Вконтакте
Google+
что нужно знать и от чего отталкиваться
Содержание
Введение
1. Крыльцо
2.Самый главный параметр при расчете лестницы для крыльца это высота.
2.1. 1-й показатель это верхняя поверхность, к чему приходит наша лестница
2.2. 2-й показатель это нижняя поверхность, куда будем ставить лестницу
3. Комфортная высота и ширина ступени
3.1. От общего к частному
3.2. Оптимальный показатель, где комфортной высотой ступени является 160-190мм
3.3. Оптимальный показатель, где комфортной шириной проступи является 220-330мм
4. Расчет лестницы
5. Показатель количество подъемов
6. Вторым важным параметром для крыльца служит ширина
7. Перейдем к самой площадке
7.1. Глубина площадки
7.2. Ширина площадки
Введение
В этой статье я расскажу вам как просто можно рассчитать вашу входную лестницу самостоятельно, разобрав все важные моменты, на что нужно обращать внимание. Для того, что бы вы могли самостоятельно рассчитать для себя комфортную лестницу и понимать, что это именно то, что вам нужно, не важно, сами ли будете вы ее устанавливать или обратитесь в компанию.
1. Крыльцо.
Уличные лестницы бывают разные, в этой статье я с вами поделюсь, как рассчитать уличную лестницу именно для крыльца. Ведь крыльцо является самым основным показателем, где без нее невозможно обойтись любому частному дому Уличные лестницы для крыльца в основном состоят из одного пролета и служат они в основном для парадного входа крыльца или соединяются с террасой. Разновидность лестниц для крыльца огромная: бывают лестницы с площадками, лестницы с поворотными ступенями и просто прямые лестницы. Направления лестниц для крыльца тоже бывает разными:
— кто-то предпочитает заход сбоку и вдоль дома.
Все зависит от ваших пожеланий, а так же вашей из начальной планировки и зачастую у вас уже есть свое представление как все должно быть, а возможно есть и ограничения, которые уже не исправишь и нужно только уместить нашу с вами л
Оптимальные габариты лестниц в доме
Марши в частных домах обеспечивают безопасный, удобный доступ в комнаты на втором этаже, во вспомогательные помещения в подвале, на чердаке. Ходьба по ступеням не вызывает затруднения у взрослых и детей, когда при проектировании произведен правильный расчет и размеры лестницы в частном доме отвечают строительным нормам и ГОСТам.
Виды конструкций — характеристики и особенности
Лестничные марши условно классифицируют по месту установки (внутренние, уличные), назначению (основные, вспомогательные). Их форма зависит от площади, выделенной под строительство, и геометрии помещения.
В маршевых системах подъем идет по прямой или с поворотом на 90, 180 градусов. Могут быть одно-, двух или многомаршевыми. В одном марше обычно от 3 до 18 ступеней, которые разделяют площадками или, в целях экономии пространства, — забежными ступеньками. Плюс маршевых систем — простота расчетов. Основной недостаток — большие габариты. Лестница, удобная для спуска и подъема на второй этаж, займет минимум 3 м2, что не всегда возможно в домах небольшой площади.
Винтовые подъемы, в которых забежные ступени расположены по спирали, — менее габаритные. Минимальный диаметр окружности — около 2 метров. Из-за меняющейся ширины проступи ходить нужно осторожно, чтобы не оступиться. По спирали трудно подниматься и спускаться, особенно детям и пожилым людям. Рекомендуем проектирование винтовой конструкции заказать специалистам, которые подберут максимально безопасные размеры, или купить модульную лестницу с регулируемой высотой шага.
Если в доме совсем мало места, а нужно устроить доступ в мансарду, в подвальные этажи, устанавливают лестницу «гусиный шаг», которая состоит из одного прямого марша и проступей ассиметричной формы. Как правило, такие марши достаточно крутые. При подъеме ноги поочередно ставят на широкую часть горизонтальной поверхности, отчего походка напоминает утиную или гусиную. По «гусиному шагу» неудобно ходить, но она выручает в условиях ограниченной площади в малогабаритной двухуровневой квартире, небольшом частном доме.
Подступенки — вертикальная часть ступени, усиливает жесткость конструкции, закрывает от пыли, мусора подлестничное пространство. Закрытые системы выглядят громоздко. Лестница без подступенков (открытая) — облегченный вариант. При небольшой ширине проступи остается больше места для опоры стопы, что повышает безопасность ходьбы.
Каркас — несущая часть, влияющая на размеры марша. Косоуры и тетивы — основание прямых и поворотных лестниц. Тетивы — парный элемент. Количество косоуров — один, два или три, в зависимости от ширины пролета.
В винтовых системах функцию опоры выполняет вертикальный столб. В бескаркасных конструкциях нет несущих балок, за счет чего они выглядят легко и невесомо при оптимальных размерах проступей.
Как правильно рассчитать лестницу
Использование строительных норм и стандартов при проектировании поможет избежать многих неприятностей — от разрушения элементов лестницы до травматизма. Основные параметры:
- ширина марша — от 0,8 м. Ширина лестницы на второй этаж для одновременного прохода 2 человек — не менее 1,0, для инвалидов — минимум 1,5;
- оптимальный уклон — от 26 до 45 градусов. По слишком крутому или пологому подъему опасно подниматься и спускаться;
- высота шага — 12-20 см;
- ширина проступи — оптимально 25-27 см (по среднему размеру ноги взрослого человека), для вспомогательных маршей допускается 20. В забежных проступях — по внутренней стороне минимально 10, на средней линии — не меньше 20;
- высота ограждения — от 0,8 м, в доме с детьми — не меньше 1,5. Балясины закрепляют через каждые 10-15 см;
- ширина промежуточных площадок равна ширине пролета. Оптимальная длина — 2 длины шага взрослого среднего роста (1,3-1,4 м), у двери — + ширина дверного полотна + 50-60 см.
Габариты лестницы не должны выходить за пределы параметров, рекомендуемых СНиПами и ГОСТами. Чтобы вычислить ее оптимальные размеры:
- Измерьте высоту между первым и вторым этажом (от пола до пола). Если идет строительство дома и отделочные работы не завершены, добавьте толщину стяжки, напольного покрытия. Посчитайте условное количество ступеней — высота между этажами / шаг (оптимально — 15-19 см). Округлите дробное число до целого.
- Измерьте площадь, отведенную под лестницу, и посчитайте, все ли ступени поместятся на этом пространстве.
- Определите глубину проступи — длина проема/количество ступеней. Если выходим за нормы, уменьшаем число ступенек за счет увеличения высоты шага или глубины проступи, пока не впишемся в рекомендуемые СНИПом параметры.
Для точных расчетов пользуйтесь онлайн калькуляторами и специальными программами, которые посчитают оптимальные размеры конструкции на основании сделанных вами замеров. Сложные проекты лучше доверить производителям лестниц, которые изготовят надежный, безопасный, красивый марш под размеры и геометрию помещений вашего дома.
Итак, каким образом профессионалы советуют выполнять расчет в XXI веке?
Проектирование лестницы может быть выполнено различными способами. В основе каждого заложены оптимальные размеры лестничного марша, необходимые для комфортного и безопасного движения.
Естественно, самой удобной будет пологая и не узкая лестница, но, как правило, практические обстоятельства диктуют ограничения на выбор ключевых параметров к которым относят: вид лестницы, высоту подъема, площадь в плане, угол наклона, количество ступеней, ширину и высоту каждой.
Эти показатели связаны между собой и не могут быть определены по отдельности. Например, для простой одномаршевой лестницы высота подъема и угол наклона жестко задают площадь в плане и напротив, знание площади в плане и высоты не оставит сомнений в величине угла наклона лестницы.
В этой статье мы не будем рассматривать экзотические варианты, вроде лестниц с элементами трехмерной кривизны, а остановимся на привычных и посильных домашнему мастеру конструкций на косоурах и косынках.
Размер ступеней
Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.
Рекомендованные значения
Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:
h×a = 150×300, 160×300, 170×290 мм.
Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.
Формулы удобства и безопасности
Широко известна формула удобства:
a — h = 12 см.
Согласно этому соотношению, лестница будет наиболее удобной.
Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:
30+15; 27+18; 25+20.
Соответственно, данное уравнение носит название формулы безопасности :
c = a + h = 45 см.
Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.
В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:
| Высота этажа, м | Количество ступеней n | Высота ступени h, мм | Ширина ступени b, мм | Уклон h:b |
| 2,25 для подвалов | 12 | 118 | 260 | 1:1,38 |
| 13 | 173 | 260 | 1:1,50 | |
| 2,50 | 14 | 179 | 260 | 1:1,45 |
| 14 | 179 | 290 | 1:1,62 | |
| 2,75 | 15 | 183 | 260 | 1:1,42 |
| 16 | 172 | 260 | 1:1,51 | |
| 16 | 172 | 290 | 1:1,69 | |
| 3,00 | 17 | 176 | 290 | 1:1,65 |
| 18 | 167 | 290 | 1:1,74 |
Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени — 220 мм (СНиП 21-01-97).
Пример расчета:
Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).
К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.
Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.
Итак, пусть высота в нашем случае:
H = 278 см.
Выбираем высоту подступёнка:
h = 18 см.
Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:
270 : 18 = 15 штук.
Для определения оптимальной ширины ступени используйте формулу удобства:
a — h = 12 , h = 18 см.
Удобная ширина проступи:
a = 12 + h = 30 см.
Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:
a + h = 46 + 3 см
В данном случае:
18 + 30 = 48 см.
Лестница безопасна и удобна в эксплуатации.
Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».
Формула Блонделя
Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:
a = S — 2h
Где S — это средний шаг человека, который находится в пределах 600-640 мм .
Формула Блонделя может быть преобразована в неравенство:
600
Нижним приемлемым для практики результатом будет минимальный подъем ступени:
h = 120 мм, a = 400 мм, уклон 17 градусов.
С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.
Верхний подъем ступени:
h = 220 мм, a = 200 мм, уклон 48 градусов.
На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.
Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:
Замеряем высоту между этажами:
H = 3050 мм.
Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:
-
При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.
-
При 18: h = H / n = 3050/18=169,4 мм.
-
При 19: h = H / n = 3050/19 = 160,5 мм.
Далее вычисляем линию хода:
А = 5000 мм.
Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:
А (5000) > H (3050).
При n = 18 проступь a = 5000 / ( n — 1 ) = 294 мм.
Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.
Параметр шага по Блонделю:
169 × 2 + 294 = 632 мм.
Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.
Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.
Линия хода и средняя линия марша
Линия хода (A) — это горизонтальная проекция воображаемого движения человека по ступеням. Проходит на расстоянии 300-500 мм от внутреннего края лестницы. Этот усредненный размер определяет комфорт пользования поручнем. Дети будут идти ближе к перилам, взрослые — дальше.
Иногда для прямого марша этим размером пренебрегают, поскольку грани ступеней параллельны.
Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода смещается к поручню. Алгоритм расчета таков:
-
С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше, чем высота в 1,7 раза — значит уклон составит 30°.
-
Далее разделите линию на (n-1) по каждому предполагаемому варианту подъема ступени.
-
Все полученные показатели размера проступи рассчитайте с помощью формулы Блонделя, чтобы определить оптимальный.
Относительная величина подъема марша (угол подъема)
В строительной практике угол подъема, как правило, находится в диапазоне от 20 до 50 градусов, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.
Таблица зависимости размеров ступеней от угла наклона:
| Ширина | Высота | Угол наклона |
| 40 | 10 | 14°10′ |
| 38 | 11 | 16°20′ |
| 36 | 12 | 18°30′ |
| 34 | 13 | 21°00′ |
| 32 | 14 | 23°10′ |
| 30 | 15 | 26°40′ |
| 28 | 16 | 29°50′ |
| 26 | 17 | 33°10′ |
| 24 | 18 | 37°00′ |
| 22 | 19 | 40°50′ |
| 20 | 20 | 45°00′ |
Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета):
Критическую высоту удобно проверять, нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия, проведенная от потолка или опасного выступа, будет меньше искомого значения.
Именно по этой причине нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.
Но мы все же рекомендуем корректировать уклон лестницы или рассматривать другое место для ее монтажа. Перебор вариантов расположения — это разумная и распространенная практика.
В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж.» рассмотрен реальный практический случай, в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.
В любом случае, окончательный результат — это обычно золотая середина между множеством противоречивых аргументов.
Ширина марша
Ширина марша определяется пропускной способностью лестницы (количество людей в минуту в самом узком месте) и предполагает комфортное перемещение взрослого человека.
Для внутриквартирных лестничных маршей строительные нормы определяют это значение (размер от стены до перил или между двумя перилами с левой и правой стороны) как минимум в 900 мм, в домах повышенной комфортности 1250-1600 мм.
Предусмотрены исключения для ширины лестничного марша (0,8 м) некоторых типов лестниц (например, в садовых домиках), но ориентироваться при проектировании лестницы на этот размер следует только в условиях жесткого недостатка свободной площади помещения.
Ширину менее 0,8 м могут себе позволить вспомогательные конструкции, например, лестница в подвал или на чердак.
Стандартные элементы
Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить, если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок, принятых на территории РФ.
Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.
1. Стандарты на ступени.
Выпускаются с галтелью R 12,5. Пригласительные ступени:
| № | Размер, мм |
| 1 | H 220×400×1200, R200 |
| 2 | h320×400×1400, R200 |
Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.
Крупные ступени можно изготовить из мебельного щита размеров:
| № | Размер (В×Ш×Д), мм |
| 1 | 38×400×2000 |
| 2 | 38×500×1500 |
| 3 | 38×500×2000 |
| 4 | 38×700×1500 |
| 5 | 38×1000×1000 |
| 6 | 38×1100×1100 |
| 7 | 38×1200×1200 |
2. Подступёнки.
| № | Размер (В×Ш×Д), мм |
| 1 | 18×180×900 |
| 2 | 18×180×1000 |
| 3 | 18×180×1100 |
| 4 | 18×180×1200 |
| 5 | 18×180×1300 |
| 6 | 18×180×1400 |
| 7 | 18×120×900 |
| 8 | 18×120×1000 |
| 9 | 18×120×1100 |
| 10 | 18×120×1200 |
| 11 | 18×120×1300 |
| 12 | 18×120×1400 |
3. Облицовочная доска.
| № | Размер (В×Ш×Д), мм |
| 1 | 18×200×2000 |
| 2 | 18×300×2000 |
| 3 | 18×350×1000 |
| 4 | 18×350×1500 |
| 5 | 18×350×2000 |
| 6 | 18×350×2500 |
| 7 | 18×350×3000 |
| 8 | 18×350×3500 |
4. Брус.
| № | Размер (В×Ш×Д), мм |
| 1 | 80×80×1200 |
| 2 | 80×80×2000 |
| 3 | 80×80×2500 |
| 4 | 80×80×3000 |
| 5 | 100×100×1200 |
| 6 | 100×100×2000 |
| 7 | 100×100×2500 |
| 8 | 100×100×3000 |
5. Тетивы.
| № | Размер (В×Ш×Д), мм |
| 1 | 40×350×2500 |
| 2 | 40×350×3000 |
| 3 | 40×350×3500 |
| 4 | 40×400×4000 |
| 5 | 50×300×3500 |
| 6 | 50×350×3500 |
| 7 | 50×400×4500 |
6. Поручни.
Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:
| № | Сечение (Ш×В), мм |
| 1 | 40×70 |
| 2 | 45×70 |
| 3 | 45×80 |
| 4 | 45×90 |
| 5 | 60×60 |
| 6 | 70×70 |
| 7 | 70×90 |
| 8 | 80×100 |
7. Балясины.
Диаметр круглых балясин — 30 или 47 мм. Длина всех разновидностей — до 900 мм. Сечения квадратных изделий:
| № | Сечение (Ш×В), мм |
| 1 | 40×40 |
| 2 | 45×45 |
| 3 | 50×50 |
| 4 | 60×60 |
| 6 | 70×70 |
| 7 | 80×80 |
8. Декоративные шары.
| № | Диаметр, мм |
| 1 | 75 |
| 2 | 95 |
| 3 | 115 |
| 4 | 140 |
| 5 | 145 |
Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.
Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.
Задача в сухом остатке выглядит просто: исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров, приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.
Желаем уюта и добра вашему дому.
Распродажа (-53%):
Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.
Основные элементы, виды лестниц из дерева
- Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
- Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
- Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.
Основные виды лестниц:
- винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
- поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
- маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.
Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.
Нормы проектирования лестниц: СНиП
- Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
- Высота от ступени до перекрытия — 2 м по всему пролету.
- Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
- Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
- Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
- Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
- Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.
Расчет элементов системы
Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:
- высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
- длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
- ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.
Просчитаем угол наклона
Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.
Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.
Вычисляем наклон по формуле:
- 2x + y, где
- X — высота подступенка;
- Y — ширина проступи.
Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.
Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):
- 30/ 28/16
- 33/ 26/17
- 37/ 24/18
- 41/ 22/19
- 45/ 20/20.
Как правильно высчитать уклон простым способом:
На листе бумаги начертите прямоугольный треугольник., в котором:
- горизонтальный катет — горизонтальная проекция основания будущей лестницы;
- вертикальный — высота от пола до пола между этажами;
- гипотенуза — длина марша.
Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.
Посчитаем ступени
Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:
- 2A + B=60-64 см, где
- A — высота подступенка;
- B — ширина проступи;
- 60-64 — средний шаг человека.
Допустим, A=14-17. Считаем ширину проступи B:
- 60-15х2 или 64-15х2 = 30 или 34 см.
Недостаток ширины можно компенсировать выступом.
Высчитываем количество элементов в марше:
высота H/высота шага (подступенка) = количество
Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.
Предположим, H=280 см. Посчитаем:
- 280/15 =18, 6
- 280/16= 17,5
- 280/17=16,4
- 280/18=15,5
- 280/19=14,7
В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.
Просчитаем точное количество ступеней на одном пролете:
длина шахты минус длина площадки / ширину проступи
На нашем примере получается:
200/25 (ширина проступи по СНиП) = 8
При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.
Рассчитаем шаг по формуле:
межэтажная высота (H)/ количество ступеней = высота шага (подступенка)
Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.
У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.
Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).
Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.
Особенности проектирования марша из дерева в частном доме
Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.
В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.
При проведении расчета обратите внимание:
- Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
- При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
- Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
- Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
- Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.
- Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
- Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
- Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.
Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.
Количество ступеней в лестничном марше определяется различными факторами и правилами. При строительстве лестницы существуют разные правила для разных приложений. Частные лестницы имеют самые непринужденные правила, как и следовало ожидать, а пожарные выходы — самые строгие.
Поначалу может показаться, что вопрос «какова длина струны?», Однако существуют определенные правила, которые определяют количество лестниц в полете, а также повороты и посадки.
Полет представляет собой непрерывную серию лестниц между посадками. Если в одном полете слишком много лестниц (или ступеней) (без разбивки при посадке), может быть утомительно идти вверх, дезориентировать, чтобы идти вниз, и, если есть падение, возрастает риск серьезного травма, повреждение. Слишком мало, и лестница займет значительно больше места, а также будет медленнее подниматься и опускаться.
В большинстве случаев лестничные марши выполняются в среднем по 12 или 13 ступеням, но это зависит от высоты лестницы, расположения лестницы (поскольку нормативы высоты лестницы различаются в общественных и частных зданиях и между странами), а также назначения лестницы (поскольку пожарные выходы имеют более конкретные правила, чем другие виды лестниц).
Следующая диаграмма показывает основные правила для частных лестниц. Эта статья ссылается на правила Великобритании.
Пожалуйста, убедитесь, что вы подтверждаете последние правила для вашего местоположения.
Частные лестничные марши
Общие требования
| Минимальный рост см | Максимальный рост см | Минимальный рост см | Максимальный рост см | Макс лестница в полете | |
|---|---|---|---|---|---|
| Частная лестница | 15 | 22 | 22 | 30 | 36 |
| служебные лестницы | 15 | 19 | 25 | 40 | 16 |
| пожарные выходы | 15 | 17 | 25 | 40 | 12 |
Это дает максимальный уклон для частной лестницы в 42 градуса.
PDF-файл PlanningPortal.gov.uk в руководстве по строительству лестниц гласит, что в частных домах с более чем 36 вертикальными лестничными маршами лестница имеет как минимум одно изменение направления, при этом посадочная площадка имеет минимальную длину, равную ширине лестницы , Обратите внимание, что это минимальные юридические требования, и вы можете рассмотреть возможность добавления посадки для более коротких лестничных маршей.
Для зданий, не являющихся частными домами, у вас может быть только 16 стояков для служебных лестниц или 12 для пожарных выходов (16 в исключительных случаях, когда пространство ограничено).Не должно быть никаких отдельных шагов, и каждый стояк должен быть одинаковой высоты.
Другие вопросы по проектированию лестниц
Мы можем ответить на все ваши вопросы по проектированию лестниц, в том числе «как вы строите ограждение на лестнице?» И «как вы строите конкретный шаг?» С помощью нашей технической технической консультации. Мы предлагаем полный спектр поддержки от сотен видео, моделей и руководств, доступных на нашем сайте, до нашего форума технической поддержки и до 1-2-1 учебных занятий TeamViewer.
Независимо от того, сколько лестниц в вашем полете, существует простой способ снять стресс при их проектировании. StairDesigner — это инструмент параметрического проектирования, который быстрее и надежнее, чем рисование от руки или использование программы CAD.
Это позволяет вам ввести контрольных значений для вашей лестницы элементов и порекомендует правильное количество шагов для использования.
Управляющие значения StairDesigner Все, что вам нужно сделать, это ввести точные размеры вашего проекта (чтобы вы могли быть уверены, что лестница занимает только нужное количество места) и приступить к проектированию.Вы можете сэкономить драгоценное время, вставляя и изменяя размеры предварительно настроенных элементов прямо из наших библиотек быстрого проектирования и из пользовательского интерфейса StairDesigner.
Когда ваш дизайн закончен, вы можете мгновенно создавать 2D и 3D модели, чтобы показать своим клиентам, как будет выглядеть лестница в комнате.
Сокращайте расходы, а не углы
Вам может быть интересно, сколько стоит StairDesigner, но на самом деле это намного меньше, чем аналогичное профессиональное программное обеспечение, и мы считаем, что оно окупится в самое короткое время.
Как?
- экономит ваше время на проектирование и редактирование, так что вы можете завершить каждый проект и быстрее вывести детали производства и быстрее перейти к следующему заданию.
- исключить дорогостоящие ошибки мастерской.
- автоматически обновлять любые изменения в материалах (например, менять дуб). для увеличения или увеличения ширины лестницы), что предотвратит недофинансирование и растрату материалов.
- автоматически рассчитывает промежуточные суммы для ваших клиентов, так что ничто не останется без счета
Использование StairDesigner без его покупки!
StairDesigner имеет бесплатную версию, которая позволяет проектировать в полном объеме.Однако он не предоставляет список вырезов, планы, шаблоны 1: 1 или файлы для запуска маршрутизатора с ЧПУ. Итак, вот ваши варианты…
Купите программное обеспечение
Тогда вы объедините все эти производственные результаты.
Используйте бесплатную версию и подпишитесь на Premium Support
А также получите доступ к советам экспертов по лестнице на нашем форуме, через сеансы TeamViewer и с нашими видео, как только вы закончите свой дизайн, мы обработаем файл и отправить вам все детали производства, необходимые для его изготовления.
Если вы хотите начать проектирование лестниц без стресса, то почему бы не попробовать загрузить StairDesigner сегодня?
Нужна помощь с дизайном лестницы, но не хотите изучать StairDesigner?
У нас также есть наши услуги по дизайну лестниц StairPlan. Отправьте нам детали вашего проекта, и мы спроектируем вашу лестницу для вас. У нас даже есть утвержденные поставщики, которые также изготовят детали для вас.
- Программирование
- Google SketchUp
- Как создать лестницу в Google SketchUp 8, используя разделенные прямоугольники
Айдан Чопра
Метод создания лестниц «Разделенные прямоугольники» — это то, как большинство людей думает нарисовать свой первый набор лестниц в Google SketchUp; он интуитивно понятен и прост, но он также требует больше времени, чем другие методы.
Ключ к методу Subdivided Rectangles заключается в использовании специального трюка, который вы можете сделать с краями: называется Divide, , он позволяет вам выбрать любой край и разделить его на столько сегментов, сколько вы хотите. Если вы знаете, сколько шагов вам нужно сделать, но не знаете, насколько глубокой должна быть каждая ступенька, это очень удобно.
Вот как работает метод Subdivided Rectangles:
-
Нарисуйте прямоугольник размером с лестницу, которую вы хотите построить.
-
С помощью инструмента «Выбор» щелкните правой кнопкой мыши один из длинных краев прямоугольника и выберите «Разделить».
Если ваша лестница шире, чем длинная, щелкните правой кнопкой мыши один из коротких краев.
-
Прежде чем делать что-либо еще, введите количество протекторов, которые вы хотите создать, и нажмите Enter.
Эта команда автоматически делит ваше ребро на множество ребер, избавляя от необходимости вычислять, насколько глубоким должен быть каждый из ваших протекторов.По сути, каждое новое ребро становится стороной одного из ваших шагов.
-
Нарисуйте линию от конечной точки каждого нового ребра, разделив исходный прямоугольник на множество меньших прямоугольников.
-
Из одного из углов исходного прямоугольника нарисуйте вертикальное ребро на высоте полного подъема вашей лестницы.
-
Используйте команду «Разделить», чтобы разбить ваш новый край на любое количество надстрочных элементов на лестнице (обычно количество ступеней плюс один).
Повторите шаги 2 и 3, чтобы сделать это. Конечные точки ваших новых маленьких ребер говорят вам, как высоко сделать каждый шаг.
-
Нажмите / потяните прямоугольник, который представляет ваш последний шаг на нужную высоту.
Просто нажмите один раз, чтобы нажать / потянуть, наведите курсор на конечную точку, которая соответствует высоте этого шага, и нажмите еще раз. Ваш шаг автоматически выдавливается на нужную высоту.
Сначала выдавите ваш самый высокий шаг, но помните, что он не доходит до вершины.У вас всегда есть стояк между вашим последним шагом и верхним этажом.
-
Повторите Шаг 7 для каждого оставшегося шага.
-
Используйте ластик, чтобы устранить лишние края, которые вам не нужны.
Не удаляйте случайно геометрию на той части лестницы, которую вы не видите.
Об авторе книги
Эйдан Чопра (Eidan Chopra) — евангелист продукта для SketchUp в Google.Он пишет и редактирует SketchUpdate, популярный электронный бюллетень и блог, который охватывает сотни тысяч пользователей SketchUp по всему миру.
,
