Схема подключения механического терморегулятора
Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой — пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.
Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.
Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.
Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»
Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.
Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.
Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.
Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка — отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.
Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:
Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.
Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.
Электромагнитный пускатель
Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.
При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.
Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.
rozetkaonline.ru
схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный
Подключение теплого пола в последние годы стало довольно распространенным
Подключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.Содержание материала:
Как подключить теплый пол: основная информация
На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.
Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.
Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола
Достоинства теплого пола:
- Надежный и долговечный;
- Не сушит воздух;
- Равномерно прогревает помещение;
- Не занимает места, в отличие от радиаторов;
- Достаточно экономный в сравнении с газовым обогревом.
Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.
Схема подключения теплого пола: подготовительные работы
Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы
План действий:
- Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
- Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
- Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
- Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.
Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.
Подключение теплого пола к терморегулятору: электрическая система
При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.
Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.
Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров
Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.
Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.
Типы подключения:
- Напрямую от щитка;
- От ближайшей электроточки.
Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.
В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.
Схема подключения терморегулятора к электричеству
Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.
На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

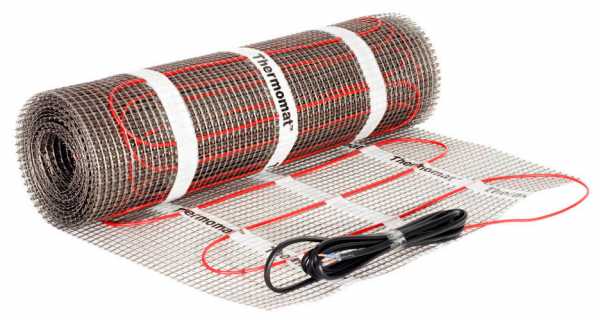

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.
После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.
Схема подключения терморегулятора к электричеству
Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.
В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.
После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.
Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.
После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.
Подключение теплого пола к электричеству: схема для водяного пола
Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.
По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.
Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Процесс подключения теплого пола к электричеству
На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.
При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.
Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.
Терморегулятор для теплого пола своими руками: схема для ИК-пола
Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.
Есть две разновидности пленочных полов:
- Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
- Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.
Терморегулятор теплого пола
Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.
Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.
Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.
Как подключить теплый пол к терморегулятору (видео)
При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.
kitchenremont.ru
Схемы подключения механических терморегуляторов (термостатов)
Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.Бытовые механические терморегуляторы
Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.
Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
— клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» — подключается последовательно провод, идущий от клеммы «4» или «5».
— клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.
ukrelektrik.com
Подключение терморегулятора к инфракрасному обогревателю
С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.
Нюансы установки
Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в непосредственной близости возле обогревателей;
- в местах, где есть сквозняк;
- в зоне обогрева инфракрасных излучателей.
Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.
Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.
Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:
Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:
В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:
Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.
Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
Наверняка вы не знаете:
samelectrik.ru
Подключение ТЭНов через термореле и пускатель
Регуляторы температуры в бытовых целях используют довольно широко, а регулируют они температуру буквально везде: от банального паяльника до микроклимата в доме.
По схематическому решению терморегуляторы (или термореле) бывают самыми различными, а в качестве чувствительного элемента применяются термочувствительные сопротивления, диоды, либо транзисторы (в последнее время, все больше используются микросхемные датчики).
После монтажа, в любом случае, требуется калибровка устройства. Проводится калибровка в два этапа: первый – примерная настройка «на глазок», а второй – точная настройка с использованием измерительных приборов.
В последнее время в быту очень широко стали применяться всевозможные обогревательные устройства совместно с терморегуляторами (термореле).
А, поскольку далеко не всегда мощность обогревателей находится в пределах допустимой мощности регуляторов, то подключать последние к нагревательным элементам приходится через дополнительные устройства (в частности через магнитные пускатели).
Монтаж системы «термореле-пускатель-нагреватель»
Начну объяснение с подключения системы «теплофон» к трехфазной сети по следующей схеме.
Между нулевым проводом сети и первой фазой последовательно включаются терморегулятор Т1 и катушка пускателя К1. Элементы нагревателя R1-R15 подключаются равномерно между нулевым проводом и каждой из фаз сети через нормально разомкнутые контакты пускателя К1.1 — К1.3. Пускатель, в данном случае, был выбран марки АВВ 20-40, 4р.
Работает такая схема так:
Когда температура контролируемого помещения приближается к порогу включения термореле (нижняя уставка), последнее срабатывает и своими контактами подключает к сети питания нагревательные элементы (ТЭНЫ) обогревателя.
После того, как температура помещения достигает верхней уставки, термореле отпускает, отключая питание пускателя, который, в свою очередь, обесточивает нагреватели.
Существует множество всевозможных вариантов исполнения термореле, в том числе и совсем миниатюрные варианты, однако, их максимальная коммутируемая мощность довольно невелика (не более пары киловатт), а подключать к ним напрямую можно и того меньше (из соображения наличия запаса мощности).
Самым идеальным вариантом для управления ТЭНами можно назвать такой вариант, при котором «термушка» будет через небольшой электронный блочок управлять магнитным пускателем (например, типа ПМЕ), который, в свою очередь займется управлением нагревателями, мощность которых может запросто превышать 1500 ватт.
Работает такая схемка следующим образом.
При срабатывании терморегулятора, сигнал от него поступает на мощный транзисторный ключ, выполненный на основе биполярного транзистора, в коллекторную цепь которого подключено электромагнитное реле (к примеру, РЭС-9).
Питается схема от нестабилизированного источника, собранного не трансформаторе Т1 и выпрямителе VD1-VD4.
Реле, срабатывая, подает питание на пускатель ПМЕ, который, в свою очередь, своими нормально открытыми контактами К2.1 и К2.2 подает питание на нагревательные элементы.
Вся схема запитывается через плавкий предохранитель FU1.
После сборки блока регулировки-коммутации необходимо, в первую очередь, проверить правильность монтажа, лишь после этого приступать к настройке всей системы. При безошибочно собранной системе не требуется никаких наладочных работ.
После этого можно начинать настройку его.
Единственное, что надо будет сделать, чтобы правильно настроить систему, выставить уставку опорного напряжения компаратора (устройства сравнения) на выводе 2 устройства, соответствующую необходимой температуре срабатывания. С этой целью придется немного посчитать.
Допустим, что нам необходимо поддерживать температуру помещения в районе +22 градусов Цельсия. В этом случае необходимо перевести значение температуры в шкалу Кельвина, после чего полученное умножить на 0,01 В. В результате этих вычислений и получится значение опорного напряжения, являющееся, одновременно, уставкой температуры (273,15+22)*0,01=2,9515 В.
Надеюсь, моя статья пролила свет на некоторые непонятки этой темы.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
podvi.ru
Схема подключения пускателя через терморегулятор
Бытовые обогревательные приборы получили в настоящее время довольно широкое распространение. Для удобства использования и обеспечения стабильной и комфортной температуры в помещении их стали использовать совместно с терморегуляторами. Купив такую систему устройств, покупатель сразу же предстает перед проблемой как их подключить?
Не всегда их мощность расположена в диапазоне допустимой мощности терморегуляторов. Поэтому подключение отопительных приборов к устройствам, реагирующим на изменение температуры,производиться через специальные аппараты, которые называют пускателями.
Что это за приборы и принцип их действия?
Электромагнитным пускателем называют реле или специальный выключатель, который рассчитан на управление большими токами.
Принцип его действия достаточно прост. Подача даже тока не большой мощности на управляющую клемму, связанную с магнитной катушкой,обеспечивает втягивание последней собственного сердечника. Это механическое движение производит смыкание и размыкание разных групп контактов пускателя. Используется это устройство зачастую в тех случаях, когда необходимо управлять обогревательным прибором с токовыми нагрузками большой величины.
Работает цепь этих устройств следующим образом. Когда срабатывает механический термостат, ток подается на управляющую клемму, через которую в свою очередь происходит подключение нагрузки – непосредственно отопительного прибора.
Когда температура воздуха в помещении достигает установленного на терморегуляторе предела, цепь размыкается и пускатель производит отключение отопительного прибора.
Существует несколько схем подключения этих устройств. Выбор той или иной зависит от конкретной ситуации, так как существует множество способов применения механического термостата.
Необходимо отметить, что существует масса разнообразных с технической точки зрения и разных по принципу действия терморегуляторов. Поэтому, какая бы схема не использовалась для организации подключения отопительного электроприбора после монтажа цепочки устройств обеспечивающих их функционирование в заданном режиме необходимо производить калибровку.
Осуществляется она в два этапа. Первоначально производится приблизительная настройка, как говорится «на глазок», а впоследствии уже точная с применением измерительных приборов.
Пример схемы монтажа системы «термореле-пускатель-нагревательный прибор» и ее описание
Схема подключения к трехфазной сети системы обогревателей «теплофон»
Между первой фазой и нулевым проводом в последовательном порядке включается терморегулятор и катушка пускателя, на схеме обозначены Т1 и К1 соответственно. Подключение элементов нагревателя осуществляется равномерно между всеми фазами и нулевым проводом через контакты пускателя в разомкнутом состоянии, на схеме отображены — К1.1-К1.3. В этом схематическом примере подключения выбран пускатель марки АВВ 20-40, 4р.
Схема эта работает следующим образом
При приближении уровня температуры в обогреваемом помещении к установленному на терморегуляторе и ориентированному на включение значению, он срабатывает и приводит в действие пускатель, который в свою очередь подключает к электросети нагревательные элементы. После достижения температурой воздуха, в помещении установленного на терморегуляторе верхнего ее значения он выключается, отключая от питания пускатель, после срабатывания, которого происходит обесточивание нагревательных элементов.
Существует большое количество разнообразных терморегуляторов, как больших, так и очень маленьких, но их коммутируемая мощность не превышает двух киловатт. Поэтому самым оптимальным в такой ситуации есть использование в этой цепи устройств, между терморегулятором и пускателем электронного блочка, предназначенного для управления пускателем. Это предоставит возможность подключать к пускателю нагревательные элементы, мощность которых может превышать 1,5 кВт.
Схема такого подключения
Работает такая схемка следующим образом.
Когда срабатывает терморегулятор, электронный сигнал заходит в мощный транзисторный ключ, принцип работы которого основан на биполярных технологиях. При этом в коллекторную цепь включено электронное реле. Для примера, это может быть РЭС-9. Запитывается вся эта схема от нестабилизированного источника, который собран на базе трансформатора Т1 и выпрямителей VD1-VD4.
Собрав блок регулировки–коммутации нужно вначале осуществить проверку правильности монтажа, и только после этого приступать к настройке системы целиком. Если она собрана безошибочно, наладочные работы не потребуются.
Необходимо отметить, что важным при настройке нужно правильно установить опорное напряжение компаратора (это устройство сравнения), которое соответствует желаемой температуре срабатывания.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
elektronchic.ru
схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный
Подключение теплого пола в последние годы стало довольно распространеннымПодключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.
Как подключить теплый пол: основная информация
На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.
Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.
Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.
Схема подключения теплого пола
Достоинства теплого пола:
- Надежный и долговечный;
- Не сушит воздух;
- Равномерно прогревает помещение;
- Не занимает места, в отличие от радиаторов;
- Достаточно экономный в сравнении с газовым обогревом.
Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.
Схема подключения теплого пола: подготовительные работы
Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.
Прежде чем обустраивать теплый пол, необходимо провести предварительные работы
План действий:
- Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
- Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
- Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
- Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.
Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.
Подключение теплого пола к терморегулятору: электрическая система
При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.
Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.
Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.
Терморегулятор подключают для контроля температуры и выставления параметров
Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.
Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.
Типы подключения:
- Напрямую от щитка;
- От ближайшей электроточки.
Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.
В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.
Схема подключения терморегулятора к электричеству
Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.
На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.
Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.
После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.
Схема подключения терморегулятора к электричеству
Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.
В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.
После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.
Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.
После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.
Подключение теплого пола к электричеству: схема для водяного пола
Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.
По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

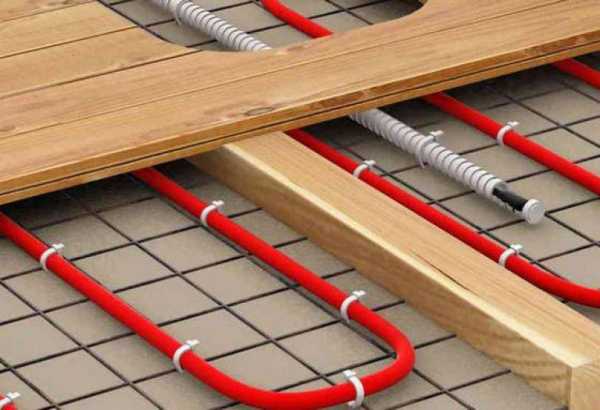

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.
Процесс подключения теплого пола к электричеству
На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.
При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.
Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.
Терморегулятор для теплого пола своими руками: схема для ИК-пола
Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.
Есть две разновидности пленочных полов:
- Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
- Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.
Терморегулятор теплого пола
Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.
Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.
Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.
Как подключить теплый пол к терморегулятору (видео)
При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.
dekormyhome.ru
