Заслонка для русской печи своими руками: инструкция с фото

Заслонка является обязательным атрибутом печи, без нее невозможно осуществлять готовку. Она помогает сохранить высокую температуру (жар держится почти 10 часов). Еще одна функция – регуляция тепла в помещении. Приоткрывая, полностью убирая или закрывая устье можно сильнее прогревать дом. Кстати, если дверцу открыть при захлопнутой вьюшке, можно сберечь тепло и одновременно проветрить помещение (это удобно зимой).

Устройство

Цель заслонки – сохранить жар, поэтому она должна плотно закрывать устье. Обычно у русских печек входное отверстие полукруглое, поэтому дверцы делаются с закругленными верхними краями. Перфорация или решетка не допустимы, конструкция дверцы должна быть сплошной.

Снимают заслонку с помощью ручки, прикрепленной с наружной стороны. Она бывает следующих видов:

• П-образная, длинная (достаточно 1 шт., установленной горизонтально в центре заслонки).
• Округлая (в этом случае делаются две ручки).
• П-образная короткая (две ручки ставятся вертикально, параллельно друг другу).

На дверце иногда присутствует смотровое окошко (в народе называется «гляделкой»). Оно имеет круглую форму, диаметр составляет 3-5 сантиметров. Крышка окошка ставится на вращающееся крепление. На ней крепится маленькая ручка, позволяющая заглядывать внутрь, проверить готовность еды, состояние топлива.

В современных конструкциях на заслонку добавляют утеплитель, что позволит дольше сохранять жар. Стоит понимать, что такая дополнительная конструкция утяжелит заслонку, ее будет неудобно сдвигать в сторону (придется полностью вынимать дверцу).

Основные требования к заслонкам печек:

• Соответствие размерам, формы устья печи (обеспечение герметичности).
• Жароустойчивость (пожарная безопасность).
• Удобство пользования (наличие ручек, небольшой вес).
• Экологичность (не должны при нагревании выделяться токсичные соединения).

Также важен внешний вид заслонок. Дверцы находятся в центре фасада печки, сразу бросаются в глаза. Лучше, когда они изготавливаются в едином стиле с основной конструкцией.

Материал изготовления

1. Самый распространенный материал для заслонки – тонкий (0,3-0,6 миллиметра) лист черного железа. Даже при больших размерах дверцы конструкция получается достаточно легкой, удобной. Заслонка из железа весит 0,7-1,5 килограмм, с ней легкостью справится любая хозяюшка, готовящая еду в русской печке. Преимущество стальной дверцы: хорошо удерживают тепло, обеспечивает высокий уровень пожаробезопасности. Еще она удобна и надежна в эксплуатации. Минус: сильно нагревается, при случайном прикосновении можно обжечься.
2. Второй вариант материала – дерево. Плюс в красоте и аутентичности (создает эффект старины). Не нагревается при затапливаемой печи, можно прикасаться к ней без защиты. Но стоит помнить, что дерево имеет небольшую пожарную безопасность. Деревянные заслонки перед использованием придется тщательно обработать огнеупорным лаком, с внутренней части оббить тонким стальным листом. Второй минус – цена, которая в итоге получится выше, чем за стальные листы.
3. Третий вариант – чугун. Дверцы из него максимально герметичные, полностью защищающие дом от угарного газа, экологически чистые (при нагревании не выделяют ядовитых веществ). Чугунная заслонка более долговечная, может прослужить веками, не требуя реконструкции, замены. Минус – вес (в 2 раза тяжелее стальных листов), внешний вид (необработанная эмалью поверхность смотрится слишком грубо).
4. Современные мастера русских печек предлагают клиентам заслонки из кристаллокерамики, огнеупорного кварца. Они современные внешне, легкие, прочные. Но из этих материалов изготовить дверцу самостоятельно затруднительно – требуется сложное оборудование.

Ручка для печи чаще делается из толстой стальной проволоки, на которую «сажают» деревянный валик. Это позволяет брать заслон без прихватки. Если устанавливается только стальная ручка без деревянной насадки, тогда при пользовании печкой придется пользоваться тряпкой (чтобы не обжечься от накаленного металла).

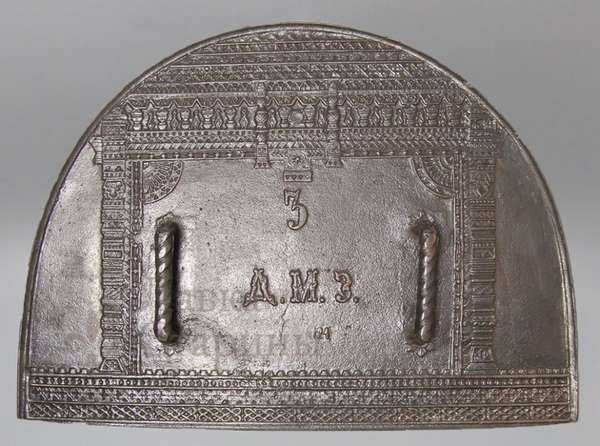

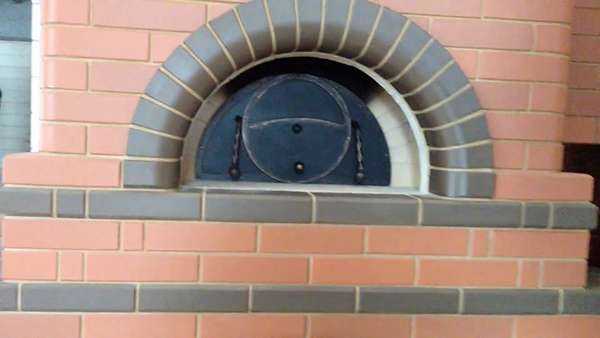

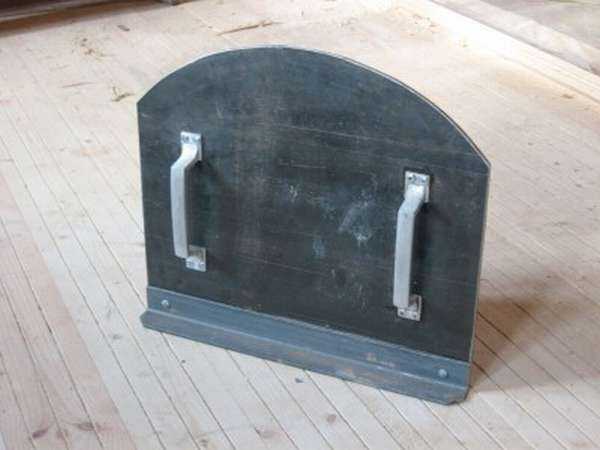

Фото разных вариантов заслонок для русской печи:

Фото 1

Фото 2

Фото 3

Фото 4

Как сделать своими руками

Материалы и инструменты

Если есть желание сделать дверку для печки своими руками, то понадобится:

• Основной материал (чугунный лист, стальной лист, дерево).
• Картон, фломастер, ножницы для изготовления шаблона.
• Болгарка, чтобы резать металл, электролобзик.
• Проволока диаметром диаметром 1.2 см (для стальных конструкций).
• Болванки ручек с креплениями (чаще используются П-образные стальные прутья).

Для декорирования понадобятся: малярный скотч, термостойкий лак, кованые детали для украшения (не обязательно).

Чертежи и размеры

Специальные чертежи не требуются. Болванку из картона по силам изготовить своими руками. Берется кусок картона размером немного больше устья, в центре делается отверстие.

Картонку помещают боком в арку, держа за центральное отверстие, прижимают с внутренней стороны к стенке топочного проема, обводят фломастером границы. Теперь надо вынуть заготовку, к вычерченной линии прибавить 3-4 миллиметров и вырезать шаблон.

Картонный трафарет стоит проверить, прежде чем приступить к созданию основной дверцы. Нужно попробовать вставить его в устье печи. Шаблон должен легко продвинуться до середины устья, затем упереться в стенки (не заваливаясь внутрь).

Пошаговая инструкция

Схема создания печной заслонки включает этапы:

1. Картонный шаблон прикладывается к основе, обводится.
2. Просверливаются отверстия под крепления ручек.
3. Выпиливается дверца по прочерченному контуру.
4. Лишние элементы, появившиеся при отрезке, удаляются болгаркой или зачистным кругом.
5. Щит с обратной стороны скрепляется шпонками по типу «ласточкин хвост».
6. Для предотвращения загибания листа железа по краю его заворачивают на проволоку. Концы проволоки снизу загибают – эти «лапки» будут крепко держать заслонку внутри устья.
7. Следующий этап – установка ручки. Концы крепят стальными заклепками в заранее просверленные отверстия.



   Схема изготовления

При необходимости дверца украшается. Самый простой вариант декорирования – покрыть специальной краской. Делается это так: переднюю часть заслонки покрывают малярной лентой, а заднюю обрабатывают темной термостойкой краской. После высыхания малярная лента снимается, передняя поверхность обрабатывается уретановым жаростойким средством (прозрачным лаком, дающим только блеск, или колорированной краской). Сверху можно нанести роспись или сварочным методом прикрепить кованые декоративные элементы.

Можно усовершенствовать конструкцию. Некоторые мастера предлагают устанавливать на заслоны таймеры, термометры. Другие по центру вставляют окошки из жаростойкого стекла (позволяют наблюдать за огнем без необходимости отодвигать дверцу). Это лишает печку самобытного национального очарования, зато добавляет удобства пользования.

Установка и монтаж

Специальная установка традиционных печных заслонок не требуется, так как дверца не крепится, а помещается в середину устья. Когда хочется упростить пользование печкой, делается дверца на шарнирах. Заслонка для печи на поворотных петлях будет открываться и закрываться подобно двери. Ее делают из максимально легкой стали (тяжелый чугун петли не удержат).

Монтировать дверцу на петлях рекомендовано на рамку из металлических уголков. Вырезанные по размеру устья бока рамки схватываются сваркой, а швы обрабатываются болгаркой. На фасаде петлевой дверцы устанавливаются клиновидные запоры, обеспечивающие максимальную герметичность при закрытии.

Просто установите заслонку по центру печи

Вывод

Заслонка – важный элемент, без которого печкой невозможно пользоваться. Чтобы печка правильно работала, устье делается строго под размер входного отверстия. При определенных навыках изготовить дверцу просто. Если сомневаетесь в своих силах, то лучше доверить дело профессионалам – сейчас многие компании предлагают создание разных частей русских печек под заказ.

greendom74.ru

Что такое вьюшка в печи или печные заслонки?

Во время установки печи в частном доме или на даче люди задумываются, зачем нужна та или иная деталь установки. Вполне обоснованно задать такой вопрос касательно вьюшки, поскольку многие не представляют, что же это такое. Давайте разберёмся, что представляет собой эта часть печного устройства, зачем она нужна, и как правильно её установить.

Печная вьюшка – это чугунная деталь русской печи, представляющая собой пластинку с отверстием, которое обычно закрывается блинком и крышкой. Устанавливается она, как правило, между кайлом и трубой, потому что основное её предназначение – выпуск горячих газов.

В настоящее время печная вьюшка традиционно делается из чёрной листовой стали (чугуна). В прежние годы в русской печи допускалось использование деталей из обожжённой глины, но чугунная вьюшка имеет ряд преимуществ, как функциональных, так и в ценовых.

Вьюшка состоит из трёх основных частей: рамки, блинка и противня (иногда в литературе встречаются другие названия, например, сковородка, крышка, нахлобучка и прочие). Такое устройство делает вьюшку более эффективной и безопасной, чем другие заслонки.

Чтобы закрыть трубу, сначала в рамку устанавливается блинок, затем закрепляется противень. Между последними двумя деталями появляется воздушная прослойка, являющаяся главным теплоизоляционным фактором.

Вообще, нужно понимать, что вьюшка – это такое приспособление в русской печи, которое предназначено не только для регуляции выхода горячего воздуха, но и для того, чтобы закрыть трубу, когда топка печи завершена.

Если вы решили сложить печь своими руками, то обратите внимание, что кроме вьюшки, существуют и другие виды аналогичных печных приспособлений, которые принято называть задвижками или заслонками. Необходимо внимательно изучить их устройство, достоинства и недостатки, прежде чем использовать в своём проекте.

Виды печных задвижек и их конструкция

Печные заслонки состоят из двух частей: рамки и двигающейся пластины, которая устанавливается на рамку. Задвижка устанавливается в дымоходе русской печи в процессе кладки между кирпичами.

Традиционно заслонки делаются из чугуна, но в металлических печах (в народе часто принято называть буржуйками) требуется использовать исключительно тот материал, из которого сделана труба.

В целях экономии тепловой энергии чаще всего устанавливают и вторую заслонку. Образовавшаяся между ними воздушная камера становится прекрасным теплоизолятором. При неправильной установке рамки и пластины-движка холодный воздух и влага проникают внутрь трубы, что грозит огромными потерями тепла, оседанием конденсата, появлением инея и невозможностью дальнейшей эксплуатации печей.

В условиях холодного и умеренного климата иней может заполнить всю трубу, в результате чего дым будет попадать в помещение, а это нарушает технику пожарной безопасности. Другой вариант, когда происходит оседание конденсата, что может привести к образованию серной кислоты, разъедающей кирпичные стенки трубы.

Применяется также такой вид заслонок, как удлинённые. Чем они отличаются от обычных? Движок такой заслонки немного длиннее, но это различие позволяет применять удлинённые задвижки в каминах маленького размера, а также в летних и зимних дымоотводах. Другой вариант применения – независимая дымоотводная отопительная система, спроектированная индивидуально.

Важно! Любую печную заслонку, независимо от её типа, следует устанавливать подальше от топки, обычно это расстояние составляет около 200–210 см. от поверхности пола. Задвижка обязательно должна выходить на ту же сторону, куда выходит дверца топки. Избегайте промежутков между кирпичами кладки и задвижками.

Нужны ли в дымоходе вьюшки и задвижки

Печная заслонка – обязательный атрибут русской печи, назначение которого заключается в том, чтобы закрывать дымоотводный канал, когда печь уже натоплена. В печах комбинированного типа, например, варочно-отопительных, заслонки необходимы для перехода между дымоходами.

При кладке печи заслонку обычно устанавливают в канал для дыма, закрепляют последующими слоями кирпичей. Установка двух задвижек наиболее характерна для зданий, находящихся в холодном климатическом районе с большой разницей температур, где, как следствие, быстро идут процессы теплообмена.

Вьюшка устанавливается аналогично в дымопроводящий канал, но традиционно используется чаще в русской печи. С внешней стороны печей отверстие вьюшки закрывают специальной вьюшечной дверцей. Функция дверцы здесь заключается в том, что когда необходимо проветрить помещение и не охладить печь, с закрытой вьюшкой это можно сделать без особых затруднений.

Несмотря на то, что конструкция печной вьюшки избавляет от необходимости использовать двойную задвижку, поскольку с задачей теплоизоляции на “отлично” она справляется даже одна, можно установить задвижку, которая в таком случае должна быть расположена ниже вьюшки.

Почему необходима «летняя» заслонка

Если вы внимательно изучаете проекты печей и каминов, то наверняка обратили внимание на то, что часто в них встречается так называемая летняя заслонка, и у вас возник закономерный вопрос, почему же нельзя обойтись только зимней.

Ответ на этот вопрос достаточно прост. «Летняя» заслонка необходима в камине или русской печи, если она эксплуатируется нерегулярно, с большими временными промежутками или периодически, т. е. например, на даче или в деревенском доме, где печь топится только в летний сезон.

Конструкционные особенности и расположение «летней» задвижки значительно облегчают процесс нагревания печи после длительного охлаждения даже в суровых климатических условиях окружающей среды и при неудачной структуре печи или камина.

Чтобы грамотно воспользоваться заслонкой, необходимо с закрытой «летней» задвижкой затопить печь. Затем, когда пламя в топочной камере печи разгорится, и часть дров прогорит полностью, «летнюю» задвижку можно закрыть, чтобы избежать тепловых потерь.

Главным достоинством печей и каминов, обладающих таким элементом устройства, можно считать то, что, выдвигая «летнюю» заслонку и поддувало, вы имеете возможность истопить печь в любое время года, воспользовавшись ей как классическим открытым камином. Благодаря установке заслонки, в помещении не будет задерживаться лишнее тепло, когда вам это не нужно.

Важно. Когда дверка поддувала и «летняя» задвижка закрыты, камин можно интенсивно топить в пределах 20–25 минут, в противном случае, кирпич может нагреться до предельного значения, что значительно сократит дальнейший срок эксплуатации отопительного сооружения.

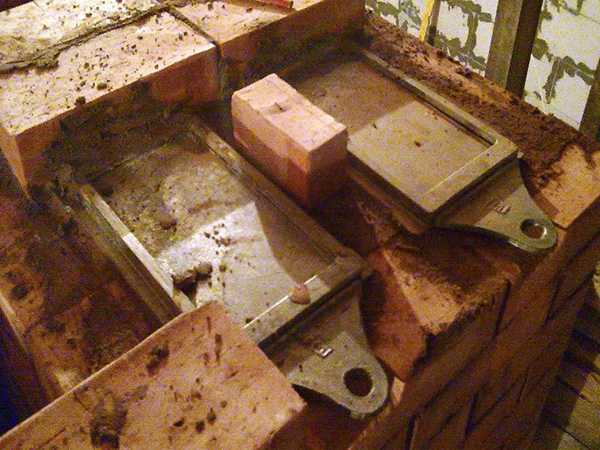

Установка вьюшки при укладке русской печи

Теперь мы разобрались с назначением вьюшки и заслонки, можно перейти непосредственно к установке.

Вьюшки и заслонки располагают ближе к дымообороту, который проходит в кирпичной стене, и, по возможности, дальше по длине дымового канала или вверх от топливной камеры. Это увеличивает коэффициент полезного действия печной установки. Однако в целях противопожарной безопасности вьюшки или задвижка не должны быть настолько высоко, что человек не сможет до них достать, стоя на полу.

Как уже говорилось, можно использовать одну или две задвижки, вьюшку или вьюшку и задвижку. Помните, что изоляция от двух устройств, будет лучше, чем только от вьюшки и, тем более, чем только от заслонки. Вьюшка закрывается намного сложнее, чем заслонка, благодаря своей конструкции (сначала блинчик, потом он накрывается крышкой). Блинок вкладывается внутрь полости между бортиками, а крышка надевается на бортики рамки и укрывает блинок.

Еще один плюс вьюшки – она легче чистится от копоти по сравнению с другими приспособлениями, поэтому при чистке дымохода можно оставить открытой вьюшку, а заслонку закрыть. Затем придется поочередно удалить с них сажу и очистить их. Для облегчения процесса можно предусмотреть специальное отверстие для чистки. Отверстия с дверцами монтируются в кирпичной стене, в вертикальной части трубы, сбоку от нее или от проводящих каналов.

В зависимости от используемого топлива (далее речь пойдет об угольных и газовых печах), на заслонке или вьюшке проделывают отверстие диаметром 1–1,5 см., чтобы продукты горения не поступали в помещение, когда печь натопится.

Выходя сверху, дым может направляться вниз по специальному перевалу, переходящему в горизонтальный канал, а затем в печную заслонку и вертикальную часть дымохода. Это применяется, чтобы вьюшку не требовалось проектировать намного выше уровня пола.

Под вьюшечной дверцей оборудован специальный шкаф для сажи, куда она слетается в процессе очистки дымохода. Если открыть дверцу и задвинуть вьюшку, то процесс проветривания и обновления воздуха в помещении ускорится.

Если дверка и вьюшка расположены в обратном порядке, то перечисленные плюсы уже не важны. Во-первых, при таком расположении трубу уже не почистить. Во-вторых, больше шансов, что угарный газ окажется внутри помещения.

Как правильно закрывается печная заслонка

Мы разобрались с назначением и установкой заслонки в русской печи. Она помогает продлить время остывание печи, изолируя ее от «внешнего мира».

Воспользовавшись печной чугунной заслонкой, мы можем сохранить тепло внутри помещения более чем на 24 часа. Это важный критерий для отопительной печи.
Теперь необходимо узнать, когда и как нужно закрывать заслонку.

Важно понимать, что не вовремя закрытый дымоход может сильно сказаться на вашем здоровье. Если задвижка закрыта раньше чем нужно, то продукты горения, в частности, угарный газ, могут вызвать сильное отравление вплоть до летального исхода, потому что симптомы отравления могут не проявиться сразу.

Чтобы избежать таких последствий, достаточно следовать трём правилам:

1. Необходимо постоянно шевелить угольки для того, чтобы исключить шанс, что останутся не сгоревшие полностью дрова.
2. Как только угли начинают угасать (другими словами, с поверхности углей исчезает голубой огонь) можно не до конца закрыть печную заслонку, но плотно закрывать еще рано;
3. Чтобы угли превратились в золу и пепел, необходимо открыть нижнюю дверцу, в результате образуется мощная тяга, которая будет поддерживать тление до полного прогорания.

Будьте осторожны и следуйте данным рекомендациям, чтобы использование печей и каминов не привело к плачевному результату.

poluchi-teplo.ru

Ремонт русской печи своими руками: решение частых проблем

При неправильной или долговременной эксплуатации русской печи могут возникнуть определенные проблемы, требующие вмешательства хозяина. В этом случае не обязательно вызывать печника, провести ремонтные работы можно своими руками, без привлечения специалистов. Данная статья расскажет о различных проблемах и путях их решений.

Текущий ремонт

Если вы заметили, что отопительная система начала функционировать неправильно, то следует провести пошаговое решение проблем. Делать это нужно своевременно, чтобы конструкция не повредилась, а эксплуатация была без негативного воздействия на атмосферу в помещении. Давайте разберемся как провести быстрый ремонт часто возникающих проблем русской печи, который так же называют текущим, так как он является необходимым постоянно.

Отсутствие тяги

Тяга внутри дымохода может исчезнуть именно из-за недостаточного ухода за конструкцией печи. Для профилактики возникновения этой проблемы издревле используют для топки осиновые дрова, которые способствуют очищению дымохода. Растопите печь осиновыми щепками, проследите чтобы дым, выходящий из трубы изменил свой цвет, с черного на светло-серый.

Попробуйте использовать дрова из осины

Следует понимать, что отсутствие тяги появляется из-за сильного загрязнения дымохода сажей, которое может возникнуть по различным причинам.

Загрязнение дымохода

Образование сажи внутри дымохода происходит по причине использования низкокачественного сырья при топке в печи. Наибольшую опасность несет мусор, сжигаемый в конструкции, поэтому его категорически запрещено использовать как топливо. К образованию большого количества сажи может привести и топка сырой древесиной.

Очистить кирпичную печь можно через специальную металлическую дверцу, либо при помощи специального приспособления через трубу дымохода на крыше здания, которое представлено в виде длинного троса с тяжелым грузом и щеткой на конце.

Используйте трос для чистки дымохода

Трещины

Из-за возникновения в конструкции печи трещин и щелей, могут возникнуть серьезные проблемы при её эксплуатации:

• Через отверстия поступает холодный воздух и КПД отопительной системы значительно снижается;
• Возможен выход угарного газа из отверстий, что способно вызвать отравление и удушье находящихся в помещении;
• Трещины небольшого размера могут расшириться и если их своевременно не устранить, то потребуется капитальный ремонт конструкции.

Устранить щели и трещины можно только при помощи специального раствора, который изготавливают из глины, песка, соли, цемента и конского навоза. Самым простым является обычная смесь 1 к 2, глины (2) и просеянного песка (1), размешанная с водой до консистенции густой сметаны.

Но на рынке строительных материалов сегодня можно приобрести специальный раствор для кирпичных печей и каминов, которым и замазывают появившиеся отверстия. Самыми популярными являются: «ТерраКот», «ПечникЪ», «Парад». Правильные консистенции указаны на упаковке.

Щели

Если в конструкции печи появились визуально видимые повреждения в виде трещинок, отломов, щелей или других отверстий, то не следует паниковать – эти проблемы легко решаются без вызова специалистов. Заранее приобретите шпатель и специальный состав предназначаемый для ремонта каминов и кирпичных печей, затем можно приступать к текущему ремонту конструкции отопительной системы.

1. Очистите появившиеся повреждения от пыли;
2. Приготовьте из приобретенной смеси раствор нужной консистенции, в небольшом количестве, чтобы излишки раствора не затвердели;
3. Используя шпатель заделайте заранее очищенные трещины;
4. Дайте раствору высохнуть, для визуальной красоты места проведенных ремонтных работ можно обработать побелкой или специальной краской.

Остатки смеси используйте для постоянного ухода за кирпичной печью – трещины могут возникнуть в любой момент и их своевременное устранение предотвратит немало проблем.

Уплотнение топочной дверки и варочной плиты

При сильных механических нагрузках и высоких температурах, между кладкой и топочной дверкой, либо варочной плитой, могут возникнуть щели, которые приводят к тому, что в помещение попадают опасные для здоровья человека газы. Чтобы устранить эту проблему, необходимо провести уплотнение топочной дверки или варочной плиты специальным шнуром и ремонтным раствором. Всё это можно приобрести в строительном магазине.

Асбестовый шнур

Устранение щели между дверкой и плитой

Русская печь является уникальным сооружением, одной из особенностью которого можно считать возможный самостоятельный ремонт, без привлечения печника, услуги которого достаточно дорогостоящие. Уплотнение отверстий между кладкой топочной двери и варочной площадки является одной из самых легких в реализации работ:

1. Очистите участок между металлическим элементом и кладкой, от пыли и грязи;
2. Промойте щель, прогрунтуйте и обработайте термостойким печным клеем;
3. Заранее приобретите специализированный огнеупорный шнур;
4. Вставьте шнур в отверстие между кладкой и топочной дверкой или варочной плитой – он будет компенсировать перепады температур и защитит раствор от появления трещин;
5. После этого затрите отверстие ремонтным раствором при помощи шпателя;
6. Дайте составу просохнуть не менее суток.

Иногда вместо специального шнурка используют огнестойкую базальтовую вату, либо войлок для печей.

Более сложные ремонтные работы

Сэкономить на услугах печника можно не только во время текущего ремонта, но и при проведении капитальных работ по устранению серьезных проблем. В том числе своими руками можно провести перекладку топки, замену топочной дверки, восстановление кладки и решение других проблем. При этом следует использовать только специализированный раствор и огнеупорные материалы, чтобы не допустить появление дополнительных проблем при эксплуатации русской кирпичной печи.

Частичная и полная перекладка топки

Не смотря на свойства огнеупорного кирпича, со временем, и он приходит в непригодность, поэтому своевременная замена этой составляющей конструкции так же обязательно. Перекладка топки своими руками достаточно сложный процесс и часто его доверяют профессиональному печнику, но в целях экономии капитальный ремонт печи можно провести и самостоятельно.

Для начала приобретите специальный раствор для каминов и печек, например «ПечникЪ» или «ТерраКот», а также необходимое для ремонта определенное количество огнеупорного кирпича.

Если в конструкции выявлено небольшое повреждение в нескольких кирпичах, то полную перекладку топки можно не проводить, сделав лишь частичную замену. Для этой цели вынимают поврежденные детали в кладке и после очистки поверхностей, используя специальный раствор производят новую кладку.

Перекладка футеровки

Переклад футеровки является одним из самых частых видов капитального ремонта. При его производстве используется исключительно шамотный кирпич. Следует помнить, что огнеупорная кладка не должна соприкасаться с кирпичной кладкой корпуса топки.

Кладка шамотного кирпича может производиться как плашмя, так и на ребро – всё зависит от того, какого размера печь подвергается ремонтным работам.

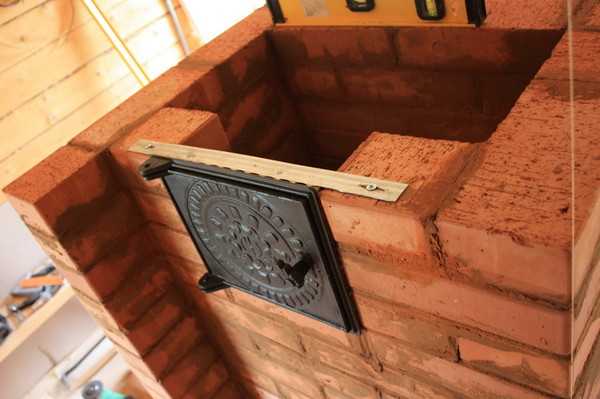

Замена топочной дверки

Чтобы не снизилось общее КПД конструкции, следует приобретать новые детали с такими же параметрами и размерами, что и старые. Это относится в том числе и к топочной дверки, которая чаще всего исполнена из чугунного материала. Покупая дверку измерьте старую и приобретая новую соотнесите их в размере. Так же помните про необходимость использования исключительно специализированного раствора для каминов и печей.

Старую деталь демонтируйте вместе с рамкой, очистив как можно больше место для новой дверцы. Затем можно приступить к её замене:

1. Очистите кладку от старого раствора;
2. Прикрепите стальные лапки к новой чугунной детали и установите её так чтобы полоски были внутри кладочного шва;
3. Между кладкой печи и рамкой дверцы следует уложить заранее приобретенный шнур, с огнеупорными свойствами;
4. Все промежутки заполняют специальным раствором;
5. Составу дают высохнуть в течении 1-2 суток.

При замене дверцы может понадобиться огнеупорный кирпич, если вдруг будет случайно повреждена старая кладка.

Ремонт кирпичной кладки

В русской печи каркасная кирпичная кладка достаточно редко повреждается, так как сама по себе она не соприкасается с огнем и ей не грозят повреждения из-за перепадов температур. Но если печник неправильно произвёл ремонтные работы, то и она может повредиться. Восстановление каркаса является простым видом ремонта, здесь не нужны определенные навыки или специализированные материалы.

Вывод

Благодаря тому, что ремонт русской печи своими руками не является сложным, будь то текущие или капитальные работы, устранение проблем можно провести без привлечения профессионального печника, что позволяет сэкономить денежные средства. Главное не забывать про их своевременное проведение и качественную чистку печки, дабы появившиеся проблемы не привели к появлению более серьёзных повреждений в конструкции.

pechnoy.guru

элементы, размеры и принцип работы

В этой статье вы найдете информацию обо всех элементах русской печи, о том, для чего они предназначены и как работают. Также вы узнаете, по какому принципу работает печка. Вы сможете понять, каких размеров бывает русская печь в соответствии с каждым видом: с лежанкой, с варочной камерой и с камином в соседней комнате.

Устройство русской печи

Русская печь имеет не очень сложное устройство, но в ней достаточно много элементов, выполняющих разные функции. На схеме ниже изображены составляющие русской печи:

• Перетрубье — место, где собирается дымовой газ, а после этого этапа отправляет их в трубу.
• Шесток — место, находящееся впереди устья русской печки.
• Разделка — место, находящееся на уровне потолка, предназначенное для противопожарной безопасности.
• Заслонка — железный полотно, который закрывает проход в горнило.
• Епанча — покрытие, находящееся поверх печного устья.
• Задвижка — пластинка из металла, регулирующая тягу.
• Боров — место, которое выводит трубу к конечной области.
• Вьюшка — это пластинка из стали, имеющая отверстие, которое закрывается при помощи крышки и блинка.
• Труба — путь, благодаря которому дым может попадать на улицу.
• Перекрыша — последний кирпичный слой.
• Лежанка — место, предназначенное для сна и лежания.
• Горнило — место, в котором сначала подготавливают топливо или же дрова, чтобы в последующем приготовить пищу.
• Свод, нёбо — место, находящееся на самом верху горнильной области.
• Печурки — углубления в печке, помогающие улучшить теплообмен.
• Зеркало — стенка печи, которая помогать сохранить тепло в доме.
• Очёлок — внешняя часть печки.
• Горнушки — углубление, сохраняющее угли.
• Под, лещадь — самый низкий слой «корыта», обеспечивающий прочность установки, строится из стесанного заранее кирпича по цилиндрической поверхности.
• Подина — место, находящееся сверху подпечной области со внутренней стороны пода.
• Порожек — место, задерживающее газы, выходящие из топки.
• Щека — внешняя стена горнил.
• Устье — место, составляющее расстояние между щечками.
• Загнетка — это область, где собираются угли для их последующего использования, помогающая экономить дрова.
• Запечек — расстояние от печи до стены.
• Опечье — основание печки.
• Печурка — углубление, предназначенное для сушки одежды.
• Подшесток — место, где хранятся кухонные инструменты.
• Подпечек, подпечье — помещение для хранения дров.
• Полудверка — дверь для того, чтобы в любое время подчистить сажу.
• Хайло — это скважина, через которое выходит газ, выделяющийся после дыма, в трубу.
• Зев — скважина, находящаяся поверх шестка.

Принцип работы русской печи

Принцип работы печи довольно-таки прост: после того, как вы горизонтально выложили дрова, воздух начинает циркулировать. Он начинает поступать через нижнюю часть устья, потом дрова начинают постепенно разгораться, что помогает нагреться печи до больших температур. Сначала дрова выделяют продукт, который собирается под сводом, а потом уже выходят в верхнюю часть устья. Далее угли попадают в хайло, и дальнейший продукт попадает в дымоход.

Размеры разных модификаций

Существует несколько много видов русской печи, но основные можно выделать 3 вида:

• С лежанкой;
• Без лежанки с плитой;
• Мини.

Размеры у них такие:

1. С лежанкой, пример размеров: 1220 х 2120 х 1510 мм;
2. С варочной плитой без лежанки: 1585 х 1725 х 2463 мм;
3. Мини-русская печь: 1500 x 1000 x1 990 мм.

Т. к. у русской печи есть несколько видов, стоит разобрать схемы каждого из них.

Схема русской печи с лежанкой

Так как есть много видов, конструкции у них разные. Один из них — с лежанкой. Это один из самых старых видов русских печей. Лежанка предназначена для того, чтобы в холодное время суток на этом месте спать и лежать.

Русская печь с лежанкой

Устройство

Схема русской печи без лежанки

Без лежанки — печь с варочной поверхностью. В качестве варочной камеры чаще всего выступает чугунная плита с конфорками (стандартно- с двумя). В таких печах приготовленная еда сохраняет надолго свое тепло.

Русская печка с варочной плитой без лежанки

Схема русской мини-печи

Обратите внимание, что мини — печи существуют двух типов: с водогрейной трубой и без. Поэтому желательно заранее выбрать, какую вы хотите. Ведь именно первые 10 рядов отличаются при кладке. Именно они моделируют всё тело. Позже изменения нельзя будет внести, только если разрушить и начать заново. А после 10го ряда в постройке два вида одинаковы. Также такой вид называют печью «Экономкой», так как она имеет небольшие размеры и требует небольшого количества материалов.

Мини-русская печь

pechnoy.guru

устройство и установка в трубу

Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.

С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

Содержание

Конструкция печной задвижки
Несколько слов о прямоугольных задвижках
Круглая печная задвижка или вьюшка
Как закрывается печная задвижка, правила эксплуатации
Необходимость задвижек и вьюшек в дымоходе
Как установить задвижку на печную трубу
Летняя заслонка и ее значение

Конструкция печной задвижки

Печная задвижка представляет собой конструкцию, состоящую из трех частей:

• Чугунного корпуса — рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
• Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
• Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.

Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

• Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
• Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
• Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.

Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-70⁰C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

• Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
• При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
• Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

• Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
• Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
• Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
• Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

oborudovanie1.ru
