Флюгер своими руками в виде самолета – виды флюгеров, способы создания и установка

виды флюгеров, способы создания и установка

уже прочитали: 3 292

Ветряк — устройство, способное получать энергию ветровых потоков и преобразовывать ее во вращательное движение. В настоящее время существует большое количество конструкций ветряков, имеющих разные виды лопастей, с осью вращения, расположенной в горизонтальной или вертикальной плоскости. При этом, все они выполняют одну и ту же работу, только с разной степенью эффективности.

Функции ветряка

Ветряк — это конструкция, способная выполнять множество функций. Традиционно ветряки приводили во вращение мельничные жернова. Со временем появилось большое количество механизмов, нуждающихся в приводе:

• Насосы.
• Электростанции разной мощности.
• Декоративные элементы оформления участка, ландшафтные элементы.

Вариантов использования ветряков было бы намного больше, но их распространение ограничено из-за неравномерного распределения потоков ветра. Для России характерны слабые и умеренные ветра, поэтому строительство и использование ветряков уступило место гидроэнергетике.

В последнее время широкое распространение получают ветрогенераторы, обеспечивающие энергией частные дома. Также широко распространены декоративные элементы, изготавливаемые для оформления частных домов, различных зданий или сооружений. В этом случае вращающиеся части не передают движение ни на какие устройства (чаще всего), используясь сами по себе для оживления окружающего пейзажа.

Флюгер

Одна из интересных и эстетически привлекательных ролей ветряка — выполнение функций флюгера. Это устройство, помимо декоративного значения, выполняет обязанности метеорологического прибора. Флюгер способен определять скорость и направление ветра, позволяя получать статистическую информацию.

Накопленные данные могут быть использованы, например, для производства расчетов при создании большого ветрогенератора. Установка флюгера на крышу создает стильный элемент декора, украшает выступающие части кровли. В качестве материала для изготовления флюгера могут быть использованы:

• металл,
• пластик,
• древесина.

Выбор материала обусловлен возможностями и предпочтениями владельца дома. Из метала можно создать высокохудожественное кованое изделие, но это доступно далеко не всем. Пластиковый флюгер не боится воздействия атмосферной влаги, но плохо реагирует на холод и солнечные лучи. Деревянные конструкции доступны большинству домашних мастеров, но сильно нуждаются в нанесении качественного защитного слоя от влаги.

Как своими руками делать интересный ветрогенератор?

Изготовление флюгера своими руками в первую очередь потребует решения двух вопросов:

• выбор дизайна,
• выбор материала.

Для того, чтобы определиться с дизайном флюгера, проще всего ознакомиться с фотографиями различных готовых конструкций, которые имеются в сети интернет. Любая фотогалерея способна дать наглядное представление о разнообразии флюгеров и обилии возможностей для самостоятельного изготовления.

Из материалов лидирует металл. Он наиболее прочен, долговечен и устойчив к внешним воздействиям. Кроме того, металл допускает разные способы обработки — ковку, сборку на резьбовые соединения, сварку. Единственное слабое место металла — коррозия, возникающая на незащищенной стальной поверхности.

Деревянные конструкции более доступны, поскольку для их изготовления требуются инструменты, имеющиеся практически у любого домашнего мастера. Кроме того, древесина легко поддается обработке и имеет высокую степень ремонтопригодности. При этом, устойчивость к механическим или физическим воздействиям у таких конструкций гораздо ниже, а условия эксплуатации подобных флюгеров не позволяют им существовать в течение длительного времени.

Основной элемент флюгера — рабочее колесо (крыльчатка), установленное на траверсе с хвостом, расположенном на противоположном конце. Центр тяжести траверсы является точкой установки поворотного механизма, позволяющего свободно вращаться вокруг своей оси для беспроблемной установки на ветер.

Размещение шарнира в точке равновесия очень важно, так как это позволяет обеспечить наиболее легкое вращение вокруг вертикальной оси по направлению ветра, устанавливающее правильное положение крыльчатки.

С точки зрения внешнего вида, построение флюгера дает массу возможностей. Существует огромное множество дизайнерских и конструктивных решений, позволяющих изготовить оригинальный и привлекательный флюгер, изменяющий внешность крыши дома и придающий ему романтический облик. Рассмотрим некоторые виды флюгеров:

Флюгер Вильда

Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.

Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.

Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.

Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.

Дымоходные флюгера-дефлекторы

Эти устройства устанавливаются на выход дымовой трубы и служат для ее украшения и рассеивания дыма. Кроме того, дефлектор препятствует попаданию внутрь дымохода дождевых капель, проникновению птиц или мелких животных. При выходе из трубы дыми устройство начинает вращаться, рассеивая поток в стороны. Кроме того, флюгер направляется по ветру, что препятствует задуванию потока в дымоход и попаданию дыма в помещения. Изготовление такого флюгера просто, в качестве материала используется оцинкованная сталь. Форма флюгера представляет собой наклонный участок трубы, разрезанный в продольном направлении. Сверху устанавливается хвост, направляющий устройство по ветру.

Устройство простое, но требует периодического обслуживания, так как копоть и конденсат забивают подшипники или втулки, отчего вращение устройства затрудняется.

Современные метеорологические ветряки

Современные метеорологические флюгера используют электронные устройства, определяющие скорость и направление ветра с высокой степенью точности. Для этого используются различные типы датчиков, определяющих скорость вращения крыльчатки и переводящие ее в скорость ветра, или определяющие усилие, создаваемое потоком на плоскость, противостоящую его направлению. Большинство этих устройств используется в научных целях и для украшения верхнего яруса крыши зданий не применяется.

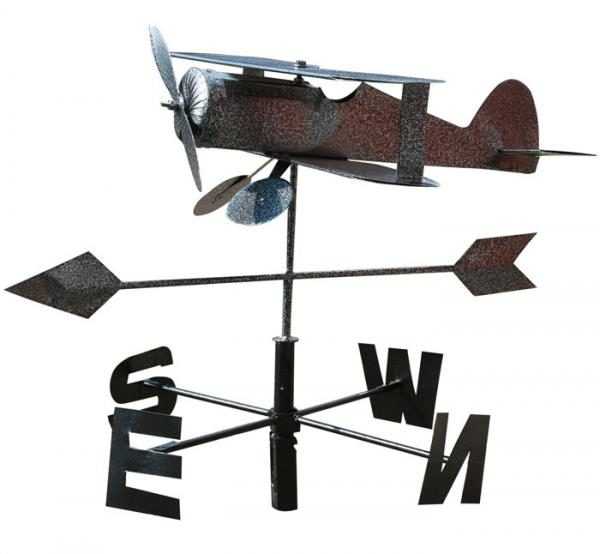

Флюгер-самолет своими руками

Обычный вид такого ветряка напоминает самолет — вращающаяся крыльчатка похожа на пропеллер, а хвост, выполняющий роль стабилизатора, автоматически устанавливающего положение устройства по ветру, делается в виде хвоста самолета. Такая форма обыгрывается в художественном смысле при помощи различных элементов, например, крыльев или иных деталей.

Изготовление такого устройства несложно. Его можно сделать вместе с детьми, которым очень нравится мастерить подобные «живые» игрушки. Для выполнения работы потребуется минимальный набор инструментов, а устанавливать такое устройство совсем необязательно на крыше, что довольно опасно. Проще всего укрепить флюгер перед окном или на невысоком шесте на улице, где за ним будет удобно наблюдать.

Детский ветряк-самолет из ПЭТ бутылок

Как вариант, можно изготовить флюгер-самолет из пластиковых бутылок. Простейший способ таков:

• отмытая бутылка прорезается по бокам для установки крыльев;
• сбоку делается продолговатое отверстие для установки бруска, который послужит основанием для вращения;
• крылья изготавливаются из картона и просовываются в боковые прорези;
• в брусок, установленный внутри, вбивается гвоздь (или шуруп), который вставляется в вертикальную трубочку. Этот гвоздь является осью вращения устройства;
• в крышке бутылки делается отверстие, в которое помещается гвоздь или шуруп. Это — ось для пропеллера;
• пропеллер делается из картона и одевается на ось;
• хвост самолета изготавливается из картона и крепится в задней части «фюзеляжа» на клей или скотч. Как вариант, пропеллер можно вырезать из донышка другой бутылки и так же установить на ось в пробке.

Флюгер устанавливается на улице и радует детей своей работой.

Установка флюгера

Монтаж флюгера производится на высшую точку крыши. Обычно это конек или дымоход, иногда — антенна или иное сооружение. Главное, чтобы это была высшая точка, другие варианты установки сильно снижают эффект от работы устройства. Все элементы конструкции должны быть тщательно отбалансированы, чтобы обеспечить максимальную легкость вращения. Шток, на котором будет расположен флюгер, должен быть качественно закреплен, но иметь возможность демонтажа для периодического обслуживания.

Важно! Установка флюгера — опасная операция, производимая на высоте. Выполнять ее следует с соблюдением мер безопасности. В обязательном порядке надо использовать индивидуальные средства защиты — например, страховочный пояс.

Ветряки, выполняющие функции флюгеров, довольно широко распространены среди владельцев частных домов. Они играют роль декоративных элементов, украшают крышу, придают дому особенный шарм и стиль. Устройства просты и могут быть изготовлены самостоятельно, что увеличивает их привлекательность для пользователей.

Рекомендуемые товары

energo.house

Как сделать флюгер с пропеллером своими руками, в том числе чертежи и пошаговая инструкция

Многие хозяева пытаются найти изюминку для экстерьера своего дома, но таких устройств не так много. Идеально для этого подходит флюгер. Он одновременно выполняет как практическую, так и эстетическую функцию.

Особенности флюгера с пропеллером

Это устройство может быть разной формы, чаще всего флюгер имеет форму домашнего и дикого животного, ангела, сказочного героя, самолёта.

Флюгер является не только функциональным устройством, но и украшением крыши дома

Выбор материала для изготовления флюгера

Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

Подробнее о том, из чего можно самостоятельно сделать флюгер, читайте в нашей статье — Откуда ветер дует: как сделать флюгер своими руками.

Флюгер из древесины

Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

Стальной флюгер

Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

Флюгер из меди

Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

Пластиковые конструкции

Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

Фанера

Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

Инструменты для изготовления флюгера

Список инструментов для изготовления этого прибора довольно прост:

• ножницы по металлу;
• ножовка или пила;
• наждачная бумага разной фракции;
• электрическая дрель;
• болгарка;
• канцелярские инструменты, например, линейка, карандаш, клей.

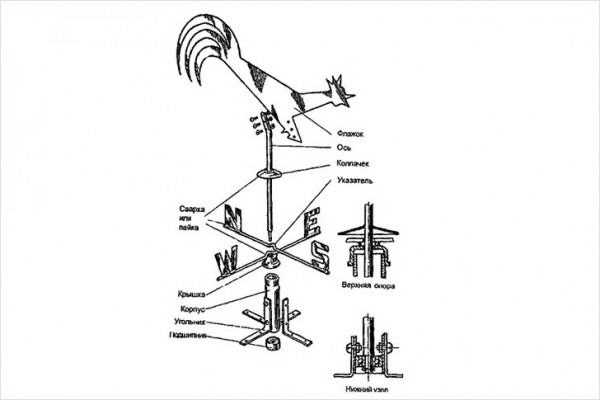

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

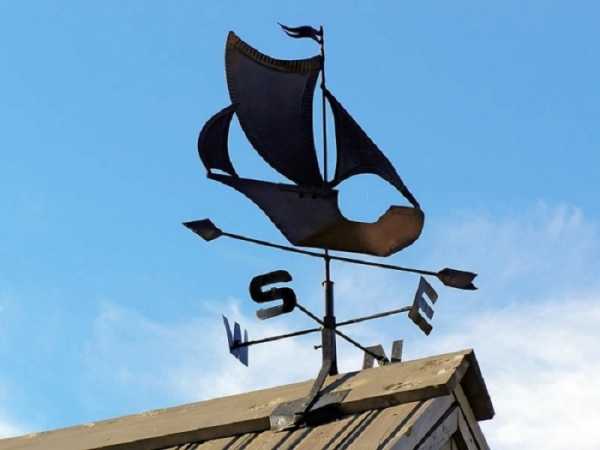

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Чертёж флюгера самолёта с пропеллером

Флюгер обычно располагается на крыше, поэтому к нему выставляются высокие эстетические требования — по его внешнему виду будут судить не только о вкусе хозяина дома, но и о достатке. Поэтому очень важно спроектировать конструкцию правильно, при этом проявив максимум фантазии и творческого подхода. Чертёж будущей модели должен быть максимально подробным и точным.

Чертёж будущей модели самолёта должен быть максимально подробным и с точными размерами

Пошаговая инструкция по изготовлению флюгера самолёта

Данное устройство станет визитной карточкой дома лишь в том случае, если элемент будет правильно сделан и установлен.

Металлический флюгер

Выполняется он в такой последовательности:

1. Отрезать трубу длиной 120 мм. Сделать в ней небольшие отверстия для крепления к опоре заклёпками или болтами. Предварительно в отверстиях необходимо сделать резьбу.
2. Вставить подшипники с каждого конца в трубу, закрепив сваркой. Дополнительно зафиксировать подшипники можно путём нагрева трубы, в которую и нужно вставить подшипник. После того как труба остынет, в ней подшипники засядут довольно прочно. Саму трубу набить солидолом.

   Подшипники помогают флюгарке легко вращаться вокруг своей оси

3. Верх трубы закрыть колпачком, в качестве которого может выступать пластиковая заглушка. Теперь необходимо это место герметизировать изоляционной лентой. Между колпачком и корпусом необходимо проложить слой войлочного сальника.
4. Теперь можно приступить к изготовлению флюгарки. На бумаге необходимо сделать рисунок, который в дальнейшем нужно перенести на стальной лист. Помните, что размеры самолёта должны быть пропорциональны параметрам корпуса. Рекомендуется делать изделие длиной 400–600 мм и высотой 200–400 мм.

   Специальными ножницами по металлу лист стали очень легко резать

5. После того как фигурка самолёта будет готова, необходимо прикрепить её к несущему стержню с помощью хомутов или сварки. Последним этапом является монтаж пропеллера. Установить его нужно на флюгарке или на несущем стержне. В случае с самолётом он будет смотреться более гармонично именно на флюгарке. Для крепления рекомендуется использовать болт, который нужно расположить между двух шайб. Чтобы уменьшить шум флюгера, рекомендуется насадить его на подшипник.

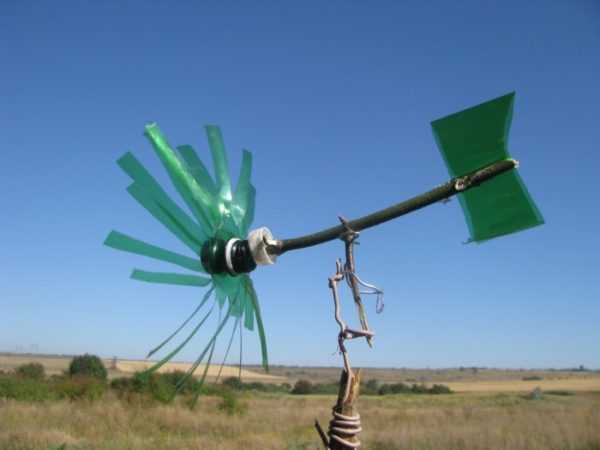

Флюгер из пластиковых бутылок

Сделать флюгер самолёт можно из пластиковых бутылок. Для этого надо:

1. Собрать пустую тару, тщательно вымыть её. Для флюгера в виде самолёта достаточно 4 бутылок. У двух бутылок срезать верхнюю часть с пробкой до половины. В итоге у вас должно получиться 2 отрезанных верха с пробкой и 4 донышка, высота которых 5 см.

   От бутылки надо отрезать верхнюю часть и донышко

2. На каждом донышке под углом 45° сделать надрезы в виде заусенцев, которые будут крепежом.

   Нижнюю часть бутылки надо нарезать полосками

3. Теперь необходимо поработать с верхними частями бутылок. Нужно открутить пробку, в которой сделать отверстия для оси. Это можно сделать шилом или горячим прутом. Эту пробку прикрутить обратно. Одну верхнюю часть бутылки оставить без пробки.

   В пробках шилом нужно сделать отверстия для оси

4. Теперь можно приступить к сбору флюгера. Соединяются две верхних части резаными поверхностями друг к другу. Этот процесс напоминает сбор матрёшки. Срезами необходимо прикрепить донышки, располагая их вокруг корпуса в одном направлении. Теперь через нижние отверстия бутылки нужно продеть пруток или металлический стержень, сверху на который установить крышку бутылки. Всё, флюгер самолёт готов. Установите его в подходящем месте.

   Выглядит флюгер из пластиковой бутылки не очень эстетично, но выполняет свои функции эффективно

Видео: флюгер самолёт из пластиковых бутылок

Флюгер из фанеры

Для самодельного флюгера можно использовать обрезки фанеры. Кроме этого материала, вам понадобятся:

• гвозди или саморезы;
• плоские бусины — 3 штуки;
• специальный клей для фанеры;
• небольшой деревянный брусок;
• защитная краска.

Все работы по изготовлению флюгера из данного материала выполняются в следующем порядке:

1. Вырезать из подготовленного материала 3 равносторонних треугольника. Первый — основание, его размеры составляют 30х20 см. В середине этой детали необходимо сделать небольшое отверстие для крепления флюгера на деревянный брусок. Размеры второй составляющей — 12,5х12,5 см. В ней необходимо вырезать отверстие в виде прямоугольника, доходящего до середины детали. Третий — самый маленький, его сторона 7,5х7,5 см. Нужно вырезать такой же прямоугольник, но со стороны основания.

   Для флюгера из фанеры нужно три треугольника разного размера

2. Теперь эти треугольники нужно соединить между собой. Самый большой является основой. К нему необходимо перпендикулярно приклеить средний треугольник. Клеить необходимо на вырезанный прямоугольник. После этого этапа вы получите хвостик флюгарки.
3. В качестве носика флюгарки должен быть использован самый маленький треугольник, который также нужно приклеить на прямоугольник.
4. Теперь флюгарку необходимо прикрепить к деревянному бруску. В отверстие, которое было сделано на большом треугольнике, необходимо вставить гвоздь с бусиной, две другие бусины надо надеть с нижней стороны. Теперь этот гвоздь нужно вбить в деревянный брусок. На этом изготовление конструкции окончено, флюгер можно закрепить на крыше.

   Срок эксплуатации флюгера из фанеры всего один сезон

Видео: флюгер из дерева с пропеллером своими руками

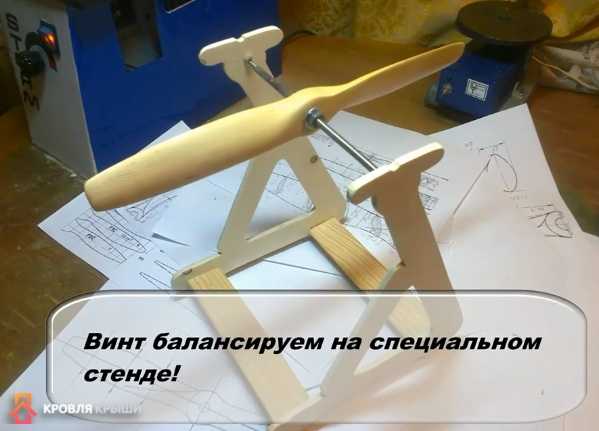

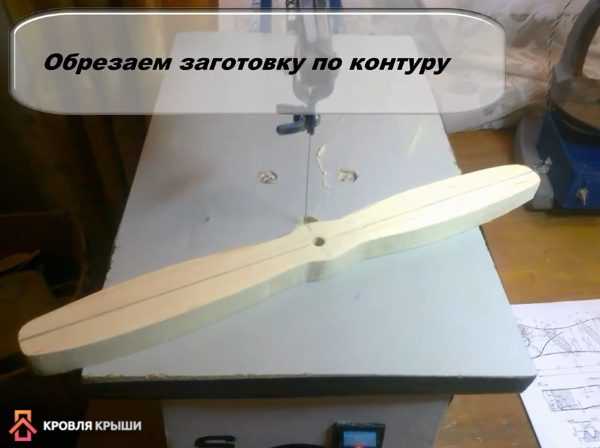

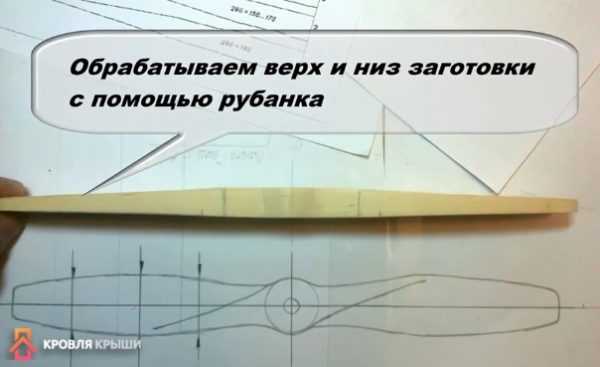

Пропеллер своими руками

Состоит из нескольких лопастей, которые крепятся на оси вращения. Для изготовления вам понадобится:

• брусок;
• гвозди;
• кусок жести.

Пропеллер можно изготовить из любого материала

Процесс изготовления выглядит следующим образом:

1. Подготовить деревянный брусок со стороной 5 см. На каждой грани кубика прочертить диагонали, отметить место их пересечения. В одной из плоскостей высверлить сквозное отверстие.
2. На листе жести разметить отрезки, равные ширине бруска. Вырезать полосы размером 15х5 см. Таких полос должно быть 4. Обработать края каждой полосы точильным станком.
3. Каждую полосу условно разделить на 5 частей. Одну из них согнуть пассатижами под прямым углом. В итоге у вас должно получиться четыре лопасти Г-образной формы. Каждую заготовку поставить по диагонали на одну сторону деревянного кубика с отверстием.
4. Выступающие части жести необходимо отрезать таким образом, чтобы та часть, которая будет фиксирована, была остроугольный.
5. Теперь лопасти необходимо зафиксировать шурупами в двух местах.
6. Другой деревянный брус заточить с одного конца под конус, с этой стороны крепить кубик с лопастями с помощью гвоздя. Этот пропеллер можно устанавливать на изготовленном заранее флюгере.

Видео: пропеллер из жести своими руками

Помните, что при установке флюгера на крыше нужно следить за тем, чтобы не была нарушена гидроизоляция последней, иначе протечек не избежать. Также не рекомендуется устанавливать флюгер на конёк или трубу дымохода. Неправильный монтаж может привести и к тому, что устройство будет сильно шуметь, отпугивая птиц и раздражая окружающих.

Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Флюгер самолет

Крыши ухоженных домиков западной Европы неизменно ассоциируются с оригинальным флюгером. Его основное предназначение – подсказать наблюдателю направление ветра, отдельные конструкции способны определять и скорость воздушных потоков. Но функции флюгеров гораздо шире общепринятых представлений. Описание разнообразных конструкций и особенностей изготовления помогут выбрать подходящую модель, которую будет возможно оформить своими руками. Фото и видео материалы добавят ясности в изучаемую тему.

Обустройство трубы

Приоритетное место монтажа флюгера – труба на крыше, которая является неотъемлемой деталью в системе отопления. Чтобы продлить период ее эксплуатации и создать условия для установки флюгера, над трубой требуется сделать дымник. Ключевые функции защитного колпака:

• ограничивает попадание атмосферных осадков;
• преграждает путь мелкому мусору;
• препятствует проникновению птиц;
• уменьшает риск возгорания от искр.

Помимо практических свойств, дымник играет декоративную роль, являясь базовой основой для установки флюгера. Формы, которые можно придать дымнику при оборудовании своими руками, весьма различны:

• имитация двух- или четырехскатной крыши;
• конусообразный грибок;
• арочная защита;
• плоская поверхность.

Зачастую возникают ситуации, когда порывы сильного ветра задувают в трубу, препятствуя выходу продуктов горения. В этом случае необходимо сделать особую конструкцию дымника в виде дефлектора, которая увеличивает тягу. Внешний вид дефлектора флюгера может приобретать различные очертания в зависимости от вариантов изготовления. Конструкция, выполненная в производственных условиях, представлена на фото ниже:

При желании смастерить своими руками практичный флюгер дымник, лучше обратиться к модели, изображенной на фото:

Изготовление дефлектора

Существуют несколько вариантов обустройства своими руками дымника в виде дефлектора флюгера.

Чтобы сделать правильно своими руками надежный дефлектор, необходимо придерживаться установленных пропорций:

• Высота флюгера дымника подбирается к внутреннему сечению дымохода в соотношении 1,7:1.
• Ширина конструкции больше диаметра дымовой трубы в 1,3 раза.

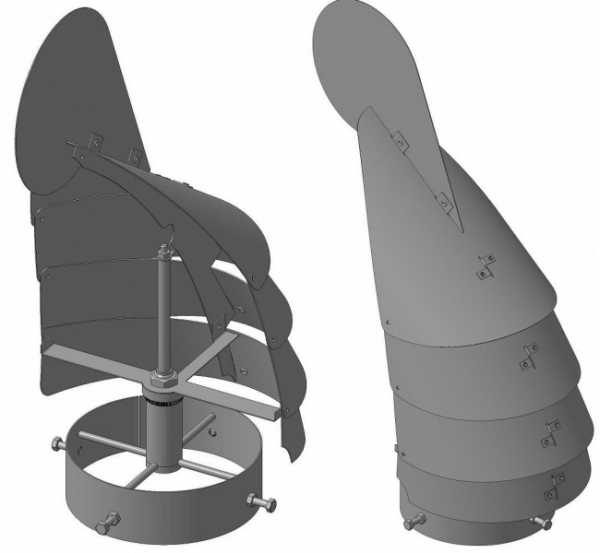

На фото приведены примеры различных конструкций дефлектора флюгера:

Для работы можно использовать:

• лист оцинкованного железа;
• нержавеющую сталь;
• медь.

Изготовление своими руками дефлектора флюгера включает несколько этапов:

• Разработка эскиза деталей дымника (диффузора, колпака и цилиндра). Сделать проект лучше на плотном картоне.
• Шаблоны дефлектора переносятся на металл, после чего вырезаются.
• Соединение отдельных элементов можно сделать различными способами: фиксацией заклепками, с помощью болтов или сварки.
• Для установки дефлектора флюгера потребуется кольцо с подшипниковым узлом. Это устройство обеспечивает вращение дымника.

Схема установки своими руками дефлектора и принцип его действия приведены на фото:

Грамотно и аккуратно выполненная конструкция дымника помимо практической функции по увеличению тяги служит отличным декоративным украшением трубы. Вариант изготовления своими руками простой модели представлен в видео:

Функции флюгера

Показывать направление ветра – именно это исторически сложившаяся функция флюгера закрепилась в сознании людей. Все конструкции можно условно разделить на четыре типа:

• Флюгер Вильда помимо направления, позволяет определить силу ветра.
• Метеорологический прибор с максимальной точностью устанавливает направление движения воздушных масс.
• Дефлектор флюгер, о котором мы подробно рассказали ранее, предотвращает задувание ветра в трубу, защищает ее от осадков и одновременно увеличивает тягу.
• Механизм с пропеллером позволяет определить интенсивность движения воздушных потоков.

В настоящее время это большей частью предмет декоративного оформления, поэтому многие умельцы изобретают оригинальные модели флюгеров, привлекающие восторженные взгляды прохожих.

Основные элементы

Независимо от выбранной модели, для правильной конструкции флюгера потребуется сделать основные детали:

• Корпус. Для его изготовления следует иметь под рукой лист металла отрезком около 15 см.
• Розу ветров собирают из металлических прутьев, соединенных под углом 90^о. На их концах фиксируют буквы с обозначением сторон света.
• Флюгарка в виде металлической стрелки указывает направление ветра.
• Собрать воедино все элементы необходимо на оси, для которой берут арматурный стержень.

Оригинальная конструкция флюгера, которую под силу сделать человеку, владеющему навыками работы с металлом, изображена на фото ниже:

Разнообразие устройств

Отсутствие профессиональных навыков обработки металла не является преградой для изготовления требуемой конструкции. Фантазия и творческий подход позволяет сделать простое устройство для определения направления ветра из следующих подручных материалов:

• листов фанеры;
• деревянных брусков;
• пластиковых бутылок;
• компакт-дисков.

Важно! При использовании древесных элементов нельзя усиленно затягивать крепежи конструкции. Это приведет к нарушению работы устройства, сделанного своими руками.

Тематическая направленность фигурок, венчающих флюгер, весьма разнообразна. Это могут быть корабли, животные, птицы, забавные фигурки людей или сказочных персонажей. Посмотрите на фото наиболее распространенные варианты конструкций:

Как сделать несложную модель флюгера, отдаленно напоминающую самолет, наглядно демонстрирует следующее видео:

Конструирование самолета

Проявить творческие наклонности позволяет изготовление своими руками конструкции в форме самолета. Вся работа состоит из двух ключевых блоков – сооружение непосредственно фигуры летательного аппарата и обустройство штока для его крепления. Ориентировочные размеры самолета при проектировании: длина – 50 см, размах крыльев – 30 см.

Важно! Конструкцию желательно сделать из легкого материала: фанеры, пенопласта и прочее. Это обеспечит беспрепятственное вращение самолета на оси штока.

Для обустройства штока потребуется подготовить:

• Металлическую трубу достаточной длины. В верхней части нарезается резьба, противоположный край помещается в подшипник. Оптимальный диаметр внутреннего кольца трубки не менее 10 мм.
• Металлический прут в роли оси флюгера. Его диаметр должен соответствовать подшипнику на корпусе.
• Роза ветров фиксируется на конец трубы, обладающей резьбой.
• Ось вставляется в сквозное отверстие таким образом, чтобы детали будущего флюгера в форме самолета плотно размещались в кольце подшипника.
• Важный этап – проверить степень чувствительности конструкции. Для контроля легкости скольжения оси флюгера требуется задать движение.
• Вычислив требуемый размер оси флюгера, лишнюю часть обрезают.
• Самолет фиксируют на шток с небольшим наклоном. Потоки ветра, попадающие на крыло, приводят в движение конструкцию.

Оценить более сложную конструкцию флюгера самолета можно в предложенном видео:

Нюансы установки

До закрепления конструкции с самолетом на крыше дома, предварительно необходимо сделать набивку корпуса солидолом. Дальше приступают к регулировке розы ветров, при помощи компаса указатели выставляют в соответствии со сторонами света. После подготовительных процедур переходят к монтажу прибора. Установку конструкции флюгера в виде самолета можно сделать несколькими способами:

• применяя металлические распорки, которые фиксируются на дымоходной трубе;
• приварив к корпусу устройства для определения ветра круглый фланец;
• при помощи плоских металлопрофилей или хомутов.

Грамотный монтаж конструкции обеспечивает движение флюгера в форме самолета даже при незначительном дуновении ветра.

Совет! Для использования металлического устройства в качестве громоотвода один край проволоки из металла фиксируют на флюгере, а противоположный заземляют на 1,5-2,0 м.

И еще несколько советов специалистов:

• Для правильной работы прибора его монтаж на крышу осуществляют с применением уровня. Шток должен стоять строго вертикально.
• При фиксации к дымоходной трубе удобно применять металлические скобы или хомуты.
• Точная работа флюгера возможна при своевременном смазывании подшипника.

Безошибочное проектирование и правильно подобранный материал – первый шаг к созданию технически точной конструкции, будь то прибор для определения направления ветра или дефлектор флюгер. Немаловажным является этап его монтажа на крышу. Тщательно продуманная последовательность работ обеспечит красивое декоративное оформление трубы наряду с практическим предназначением конструкции.

bouw.ru

Как сделать флюгер с пропеллером своими руками: схемы и описание процесса

Владельцы загородных домов имеют желание сделать свои строения уникальными, с изюминкой и запоминающимся дизайном фасада. Есть много способов достижения цели, они отличаются как по сложности инженерных решений, так и по стоимости.

Самолёт — флюгер

В этой статье мы остановится на одном из наиболее дешевых, но очень эффективных методов улучшения внешнего вида строения – установке флюгера с пропеллером.

Как сделать флюгер с пропеллером своими руками

Содержание статьи

Виды флюгеров

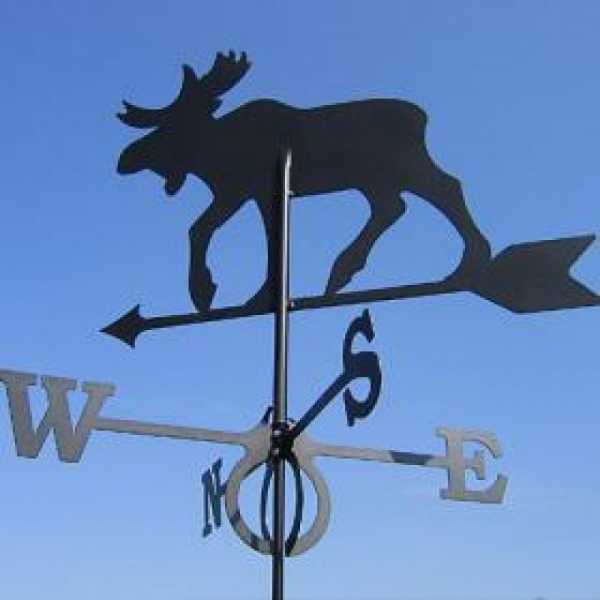

Флюгеры внешне могут напоминать модели самолетов, животных, иметь оригинальную форму и т. д. Это дизайнерские характеристики, они не оказывают влияния на функциональные параметры изделий. Главные различия между ними в материалах изготовления.

Что можно использовать в этих целях?

Материал изготовления	Описание технических и эксплуатационных характеристик
Древесина	Не очень распространенный вариант изготовления, в настоящее время встречается довольно редко. Причина – фактические эксплуатационные характеристики не отвечают современным требованиям. Пропитки материала составами лишь немного увеличивают время пользования изделиями. Кроме того, у флюгера есть некоторые элементы, пребывающие в постоянном движении. Дерево не отличается высокими показателями износостойкости, для увеличения срока эксплуатации необходимо предпринимать специальные технические мероприятия. Это может делать только профессиональный мастер.
Сталь	Довольно распространенный вариант изготовления, существенный эксплуатационный недостаток – поверхности приходится надежно защищать от появления ржавчины. Еще одна проблема – для изготовления металлической конструкции надо иметь специальное оборудование и инструменты. Отличные показатели имеют флюгеры из легированной нержавеющей стали.
Медь	Красивый, прочный и долговечный материал. Купить листовую медь можно в обыкновенных магазинах строительных материалов. Медные пластинки тонкие, их можно резать обыкновенными ножницами, что намного облегчает процесс изготовления. Медный флюгер со временем стареет и приобретает очень престижный вид.
Пластик	Оригинальный современный материал, пользуется довольно большой популярностью. Пластик очень технологичен, его легко пилить и резать, при нагревании он приобретает различные формы и после остывания сохраняет их. Недостаток – низкие показатели прочности уменьшают срок использования таких изделий.
Фанера	Самый неудачный выбор, по всем эксплуатационным и физическим характеристикам уступает вышеперечисленным материалам. Такой флюгер не рекомендуется устанавливать на коньке крыши, слишком сложен демонтаж, а этим придется заниматься уже через несколько месяцев.

Основным критерием выбора материала должна быть конечная цель изготовления флюгера и место его установки. Если он будет размещен на крыше, то следует выбирать прочные, красивые и устойчивые к атмосферным осадкам материалы. Все подвижные элементы надо делать с большим запасом прочности, подниматься ежемесячно на кровлю для ремонта устройства никому не хочется.

Изготовление медного флюгера

Медный флюгер

Размер флюгера 18×29 см, материал изготовления – медь и латунь. Большой флюгер делать нет смысла, тяжелые конструкции только усложняют процесс производства и уменьшают надежность. Что касается дизайнерского вида, то и здесь существуют свои жесткие ограничения по габаритам элементов, установленных на коньке кровли. И последнее. Не надо забывать, что флюгер придется еще фиксировать, а это лишние отверстия в крыше, которые не идут ей на пользу.

Для изготовления флюгера можно использовать поручные материалы, оставшиеся от других работ и старые предметы. В нашем случае применяется кусок фторопласта, медный стержень Ø 6 мм, ненужный старый подсвечник из латуни и плунжер масляного насоса. Фторопласт используется в качестве подшипника – он не боится влаги, отличается большой износостойкостью и вполне достаточной физической прочностью.

Шаг 1. Найдите в интернете и распечатайте рисунок или орнамент для флюгера.

Макет флюгера

Орнамент нужно распечатать

Практический совет. Не надо выбирать сложные или мелкие рисунки, они незаметны с большого расстояния. Кроме того, такие контуры очень тяжело вырезать, не стоит создавать себе дополнительные проблемы. Тем более что никакого положительного эффекта в результате не получится.

Шаг 2. Приклейте бумагу с рисунком на медную пластинку. Для этого можно пользоваться специальными лентами. Они приклеиваются на бумагу, а потом с них удаляются защитные покрытия с обратной стороны. После удаления клеящее вещество остается на бумаге, ее можно фиксировать на любом предмете.

С обратной стороны наклеивают двухсторонний скотч

Вырезают по контуру

Убирают защитную пленку со скотча

Наклеивают шаблон на медную пластину

Шаг 3. Специальными или обыкновенными ножницами вырежьте контур флюгера. Тонкая медная пластинка режется легко.

Вырезают контур флюгера

Шаг 4. Закрепите заготовку флюгера между двумя отрезками ровных досок, прочно сожмите их струбцинами. Загните киянкой один край под прямым углом. Длина подгиба примерно 2–3 мм. Он нужен для того, чтобы по время дальнейшего вырезания контура токая медная пластинка не деформировалась. В дальнейшем к подгибу припаяется трубка.

Загибают край

Шаг 5. Начинайте вырезать мелкие детали узора. Делать это надо надфилями, предварительно высверлив отверстия соответствующего диаметра.

Предварительное сверление отверстия

Не спешите, работайте очень аккуратно. Не проблема, если немного нарушится и изменится узор, это эксклюзивное и индивидуальное решение. Главное чтобы плоскость пластины не имела критических деформаций.

Выпиливание узора надфилем

Шаг 6. Снимите с поверхности пластины бумагу и мелкой шлифовальной шкуркой тщательно очистите ее.

Очистка пластины от бумаги

Шлифовка пластины

Шаг 7. Увеличьте жесткость платины, она очень тонкая и не может выдерживать сильные порывы ветра. Для этого лучше воспользоваться латунной проволокой диметром 2–4 мм. Лина должна примерно отвечать двум длинам флюгера. Согните проволоку дугой по центру, в качестве шаблона лучше пользоваться кругом соответствующего диаметра.

Сгибание проволоки

Положите заготовку на пластинку, при необходимости поправьте форму проволоки. Прижмите детали любым тяжелым предметом, обработайте место пайки специальным флюсом и соедините два элемента. Паять можно как обыкновенным электрическим, так и современным газовым паяльником. Вторым инструментом работать намного проще и быстрее.

Нанесение флюса

Припаивание проволоки

На этом сам парус флюгера готов, надо приступать к изготовлению других деталей. Сразу скажем, что эти процессы намного сложнее первого.

Изготовление направляющих конструкций

Потребуется принимать собственные решения с учетом того, какие изделия у вас есть, что можно из них использовать и в каком качестве. Мы уже упоминали, что в нашем случае некоторые детали флюгера изготавливаются из старых подсвечников.

Шаг 1. Открутите от подставки подсвечника верхнюю его часть, зажмите в тисках и припаяйте к ней кусочек медной трубки.

Припаивание трубки к подставке от подсвечника

Ее длина должна быть на 1–2 см больше ширины паруса, в нашем случае 20 см. Процесс пайки стандартный, постоянно соблюдайте правила техники безопасности. Дело в том, что для пайки меди применяется довольного агрессивный флюс, он должен растворить верхнюю пленку окисла металла. В противном случае припой не будет соединяться с медью.

Шаг 2. Наденьте на торец декоративный наконечник. Желательно его выточить отдельно из подходящего сплава. Если такой возможности нет, то используйте имеющиеся под руками детали от других изделий.

На торец надет декоративный наконечник

Шаг 3. С одной стороны медной трубки припаяйте парус флюгера, а с другой стороны специально согнутые медные проволоки. Парус фиксируется к ранее согнутому бортику, а кусочки проволоки располагаются точно по линии симметрии с противоположной стороны. В конечном виде все элементы располагаются строго в одной плоскости, они должны смотреться симметрично и красиво. При желании создавайте различные узоры, гните проволоку спиральками, создавайте дополнительные декоративные элементы.

Сборка элементов

Шаг 4. Развальцуйте один конец медной трубки. Делается это при помощи молотка и стального конуса. Установите трубку в вертикальном положении на конусе и ударами молотка с противоположной стороны выполняйте развальцовку. Старайтесь, чтобы все смотрелось красиво, не слишком увеличивайте диаметр. В противном случае медь может треснуть, придется испорченный конец отрезать и работы начинать сначала.

Развальцовка трубки и отрезание кольца с края

Шаг 5. Противоположный от развальцовки конец трубки аккуратно отрежьте. Лучше применять специальный резак, он оставляет идеально ровный и перпендикулярный к оси срез. Но такой инструмент имеется не у каждого, он нужен только профессионалам. Удалить конец трубки можно обыкновенной ножовкой по металлу, а потом торцы поправить напильниками. Дело в том, что добиться идеального среза только полотном очень трудно, в большинстве случаев придется работать и напильниками.

Изготовление элемента флюгера

Шаг 6. Вставьте муфту в развальцованную трубку, загоните ее плотно вовнутрь. Далее следует припаять еще один кусок, его длина уже намного больше. Эта трубка служит корпусом для внутренней оси и втулки из фторопласта. Работайте очень внимательно, оси всех трубок должны располагаться строго на одной линии. Во время пайки постоянно проверяйте положение элементов, при необходимости поправляете их.

Шаг 7. В нижний торец вставьте специально подготовленный кусок фторопласта. Он должен плотно входить в трубку, не шататься и не выпадать. Фторопласт должен иметь отверстие, в которое вставляется плунжер масляного насоса.

Соединение фторопласта и трубки, а также плунжера (на фото справа)

Отверстие делайте на 0,1 мм меньше диаметра плунжера, надо добиться соединения с небольшим натягом. Плунжер изготавливается из очень прочной легированной нержавеющей стали, что обеспечивают длительную и надежную работу этого элемента. Еще раз напоминаем, что все отдельные детали должны лежать на одной прямой, от этого зависит работоспособность флюгера.

Шаг 8. Соберите флюгер, вставьте все детали на место и проверьте его вращение. Оно должно быть свободным и максимально легким.

Сборка флюгера

При желании медь можно искусственно состарить, для этого применятся серная печень. Процесс патинирования сопровождается выделением вредных химических соединений, работать нужно в респираторе и резиновых перчатках.

«Серная печень» — это бурая масса, получающаяся от спекания 1 г серы с 2 г поташа или едкого натра. Спекают смесь в железной ложке на тихом огне

Мельхиор чернят, опуская его в нагретом состоянии в раствор сернистого натрия в воде

Патинирование меди

Поставьте на флюгер пропеллер, как он делается мы расскажем немного ниже.

Теперь можно устанавливать готовый флюгер на конек крыши. Определитесь с местом, высверлите отверстия подходящего диаметра. Если у вас на коньке металлическая планка, то работы намного упрощаются. Для керамических покрытий придется придумывать иные варианты безопасных для кровли и надежных креплений. Высверленное отверстие герметизируется полоской ленты с битумной пропиткой, а только потом в него плотно вставляется флюгер.

Установка флюгера

Флюгер установлен

Важно. Конструкция флюгера не может надежно удерживаться только за счет отверстия в металлическом листе толщиной примерно 0,45 мм. Если кровля неутепленная, то со стороны чердачного помещения следует установить дополнительные элементы для фиксации. Если чердачное помещение мансардного типа, то подобраться к основанию флюгера с обратной стороны крыши невозможно, надо изготавливать специальные площадки для надежной фиксации изделия на металлической кровле.

Флюгер на крыше

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

Видео – Как сделать флюгер

Украшением крыши может стать не только фигурный флюгер, но и простой колпак, венчающий дымоходную трубу. Такие изделия необходимы для того чтобы внутрь дымоходного канала не попадала грязь, мусор, влага, а птицы не строили гнезда на трубе. О том, как изготовить колпак, читайте на нашем сайте.

krysha-expert.ru

Как сделать флюгер из дерева своими руками — фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливают на крыши домов и используют для определения направления и силы ветра. Изначально он использовался метеорологами, но теперь, когда для этого появились более надежные и точные способы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера модель с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на конек кровли или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то, вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простой конструкции легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Плюс этого метода в том, что такое изделие выглядит уникально и не требует больших затрат. Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

• Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров.

  Схема выкройки и собранного ветряка из фанеры

• Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника сделайте выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большой детали изготовьте отверстие.
• Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
• Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания этой детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
• На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а потом оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

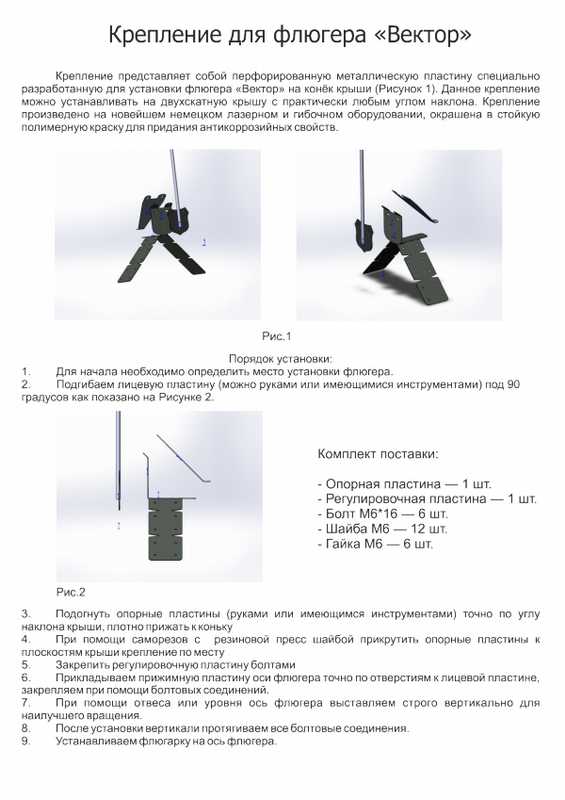

   Универсальное крепление для ветряка на конек

3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Видео-инструкция

krovlyakrishi.ru

Детский ветряк самолет

С практической точки зрения, флюгер не является обязательным атрибутом двора. Метеорологические измерения можно проводить по современным приборам. Чаще всего флюгер изготовляют своими руками для украшения крыши здания и как дань национальной традиции. Простые ветряки для детей делают из подручных материалов, украшая ими двор или сад. Более сложные конструкции изготавливают из металла или дерева. Их крепят на дымник или просто фиксируют на крыше. Самой популярной моделью ветряка является самолет.

Детский ветряк самолет из ПЭТ бутылок

Если ветряк необходим только как детская игрушка, его можно сделать вместе с ребенком своими руками из пластиковых бутылок. При выборе фигуры лучше остановиться на самолете. Для его изготовления понадобится ПЭТ бутылка емкостью 2 или 1,5 л, деревянный брусок, картон и режущий инструмент.

Изготавливают самолет в следующем порядке:

В кабину готового самолета можно усадить пилота из маленькой детской игрушки, как показано на этом фото. Теперь осталось закрепить флюгер на высокой мачте и любоваться сделанным своими руками самолетом.

Важно! Все детали флюгера лучше изготовлять из влагостойких материалов. Для крыльев вместо картона можно использовать пластик, а пилота надо подобрать из резиновых игрушек.

На этом видео можно увидеть изготовление самолета флюгера из ПЭТ бутылок:

Самолет ветряк из фанеры

Более надежную и в то же время простую конструкцию можно сделать своими руками из листовых материалов. По долговечности выигрывает листовая сталь, но она более сложна в обработке. Проще сделать флюгер самолет из влагостойкой фанеры.

Процесс изготовления предусматривает следующие шаги:

• Выкройку самолета можно самостоятельно нарисовать на большом листе бумаги или распечатать с интернета. Самая простая схема, как показано на фото, состоит из треугольников.








  ​Совет! Кроме эстетических целей, флюгер должен свободно вращаться от ветра, указывая правильное его направление. Оптимальная высота его установки – 12 м, а габариты самого самолета составляют: ширину – 200 мм, длину – 350 мм.

• Из распечатанной схемы вырезают фрагменты и переносят их на фанеру. Дальнейшая работа предусматривает выпиливание всех деталей электролобзиком. Запил в треугольниках необходимо сделать точно по толщине фанеры, чтобы все детали плотно соединялись.
• Из готовых треугольников собирают самолет. Самая большая деталь будет фюзеляжем, Средний треугольник – хвостом, а самый маленький – носом.
• В торце деревянного бруска сечением 50х50 мм и длиной 1 м сверлят отверстие по диаметру гвоздя. На длинный гвоздь надевают металлическую шайбу, деревянную бусину, самолет, еще две бусины и всю эту конструкцию фиксируют к торцу бруска.

Изготовленный своими руками флюгер осталось закрепить в самой высокой точке крыши.

Внимание! Фанера не лучший материал по долговечности для изготовления флюгера. Продлить срок службы изделия поможет покрытие его лаком или разноцветными красками, придающими самолету выразительные очертания.

На этом видео показано изготовление красивого флюгера самолета:

Изготовление флюгера с дефлектором на дымоход

Флюгер на дымоход называют по-разному, например, дымник, дефлектор или колпак. По сути – это одно и то же устройство. За декоративную функцию здесь отвечает флюгарок, а вот сам дымоход от обратной тяги защищает дефлектор.

Внимание! Сезонные осадки и перепады температур негативно влияют на верхнюю часть дымохода. От сырости и ветра конструкция быстро выходит из строя. Дымник препятствует разрушительному процессу.

Прежде чем сделать своими руками саму флюгарку и установить ее на дымник, надо разобраться, что такое дефлектор. Его конструкция имеет колпак, защищающий дымоход от потока воздуха. Даже если ветер подует снизу, дефлектор все равно обеспечит тягу и даже ее увеличит. Дымник с вращающимся колпаком и принцип его работы показывает это фото.

В этой конструкции дефлектор соединен с флюгером через подшипник. Ветер поворачивает колпак, создавая завихрения, препятствующие проникновению воздуха внутрь дымохода.

Однако дымник может иметь дефлектор с неповоротным колпаком, а сам верхний флюгер исполняет только роль декорации, как показывает фото.

Такую конструкцию проще сделать своими руками. Как вариант, дефлектор лучше купить готовый, а его колпак уже украсить самостоятельно флюгаркой.

Эта схема показывает, как смонтировать дефлектор с круглым неподвижным колпаком на дымоход из круглой трубы диаметром 120 мм. Здесь стойки (4) закреплены к цилиндру (9)гайками (8) и болтами (7). Хомутом (5) фиксируют верхний цилиндр (3). К стойкам крепят обратный конус (2) и верхний колпак (1) заклепками (6).

Дефлектор готов, осталось его колпак украсить флюгаркой. Сделать флюгер можно по представленной схеме.

Изготовление состоит из следующих шагов:

Готовую вращающуюся стойку крепят болтами на дымник, а непосредственно к ней фиксируют флюгер, например, как этот самолет.

Советы по креплению флюгарки на купол

Чтобы флюгарка легко крутилась вокруг оси, внутрь корпуса набивают литол. Теперь осталось правильно выставить буквы розы ветров согласно сторонам света. Их выставляют по компасу, зажимая болтовые соединения пластин возле стойки.

На видео представлен флюгер дымник:

Изготовленный флюгер самолет из металла является своего рода молниеприемником. Во избежание несчастных случаев конструкцию надо заземлить.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как сделать флюгер с пропеллером своими руками

Флюгеры своими руками — изготовление

Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.

Следует отметить, что флюгеры своими руками стали в последнее время не необходимыми метрологическими приборами, а данью национальным традициям и красивыми игрушками, способными украсить кровлю и внешний вид здания. С практической точки зрения в них нет необходимости, поскольку сейчас пользуются современными приборами, показывающими очень точные результаты.

Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие профессионалу или сделать флюгер своими руками – чертежи на него имеются в интернете и специальной литературе. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков.

Материалы изготовления

Чаще всего встречается стальная или медная вертушка флюгер своими руками, которую покрывают краской для проведения наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

Это может быть флюгер своими руками из бутылки, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

Основные элементы флюгера

Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

• корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров;
• ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров;
• крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие;

роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест. К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров;

флюгарка на дымоход. ее выполняют из нержавейки или тонкого медного листа.

Изготовление флюгера

Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

• в верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра;
• пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию производить на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника;

крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса;

пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метрологического прибора на даже слабое дуновение ветра;

с целью защиты корпуса от возможного проникновения влаги прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали;

ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.

Как сделать флюгер своими руками, подробная видео инструкция:

Изготовление флюгера своими руками

Для измерения параметров ветра давно уже используются современные и высокоточные устройства, а вот механический флюгер, украшающий и по сей день старинные здания в европейских городах, стал скорее предметом изысканности и показывает вкус хозяев.

Конечно же можно приобрести уже готовый комплект деталей и даже заказать установку, однако, проявив фантазию, это же можно сделать и самостоятельно. причем, значительно сэкономив.

Как сделать флюгер своими руками?

Чтобы изготовить флюгер своими руками, потребуются базовые знания в слесарном деле, так как эта нехитрая конструкция состоит из металла и является сборной, основные части :

• Шарикоподшипники – 2 шт, с диаметром внутреннего кольца 9 мм;
• Корпус – металлическая дюймовая труба;
• Несущий стержень — круглая арматура с диаметром 9 мм;
• Флюгарка – декоративная часть флюгера, одновременно выполняющая роль указателя направления ветра;
• Крепежные элементы .

Основная сложность состоит в установке подшипников в дюймовую трубу. для этого используют предварительный разогрев, либо запрессовывают их молотком.

Высота корпуса берется не более двадцати сантиметров. соответственно держатель из круглой арматуры должен превышать это значение не более чем в 2,5 раза.

На верхней части трубы необходимо нарезать резьбу под крышку. защищающую подшипники от дождя, в этом качестве хорошо послужит обычная водопроводная заглушка из латуни с просверленным посредине отверстием.

Держатель устанавливают в подшипники, после чего приваривают к его верхнему концу предварительно сделанную по собственному эскизу флюгарку, либо приобретают готовую, затем набивают подшипники смазкой и закрывают крышкой. Установка выполняется путем крепежа к дымоходу. либо на колпаке дымохода.

Флюгер своими руками — чертежи

Устройство довольно просто – декоративная часть, флюгарка, приваривается к металлическому круглому неармированному стержню, а для обеспечения крутящего момента, он закрепляется на подшипники устанавливаемые внутри дюймовой металлической трубы, служащей корпусом.

Диаметр внутреннего кольца подшипника берется не более 9 мм. а высота на одну треть ниже вращающегося стержня.

Выбор дизайна флюгарки – это дело вкуса владельца, ее можно сделать самостоятельно. либо приобрести готовую. Предпочтительнее конечно первый вариант, поскольку можно выбрать любой рисунок из интернета, либо нарисовав самостоятельно, перенести его на металлическую пластину.

Классический вариант флюгарки – кованная сталь. однако, услуги ковки далеко не всегда доступны, да и вес флюгера будет весьма существенным, рекомендуется использовать листовую медь, стоимость будет примерно одинаковой, однако, вырезать рисунок можно самостоятельно.

После фиксации подшипников, трубу-корпус набивают смазкой и вставляют стержень, необходимо чтобы он хорошо фиксировался, как верхним так и нижним подшипником.

Для защиты от попадания влаги сверху на стержень одевается конусообразный козырек и в самую последнюю очередь прикрепляется флюгарка.

Если устройство предполагается использовать для получения точных данных. тогда не лишним будет установить на корпусе крестовину с обозначениями сторон света, но и размещать такой флюгер придется с использованием компаса.

Флюгер, оснащенный пропеллером и сделанный своими руками

Нередко для придания флюгеру эффектности и большей функциональности, его оснащают пропеллером. при этом данный элемент будет уместно смотреться как на изделиях классического типа так и флюгерах, выполненных из подручных материалов.

Пропеллер может устанавливаться на собственной оси. привариваемой к корпусу флюгера и соответственно быть неподвижным, привариваться вместе с осью к подвижному стержню, на котором закреплена флюгарка, либо может быть частью флюгарки.

В последнем случае художественное исполнение должно быть таким, чтобы пропеллер вписывался в дизайн. наиболее распространенный вариант – это силуэт самолета, однако владельца никто не ограничивает в его фантазиях.

В данном случае никаких подшипников и смазки не потребуется. поскольку пропеллер постоянно находится в движении и не дает этому участку заржаветь.

Хорошо если есть уже готовый винт. оставшийся от игрушки, самостоятельно же его изготавливают из жести или алюминия, сталь следует исключить, она тяжелая и быстро начнет ржаветь.

При монтаже пропеллера на отдельном стержне, на одном из его концов нарезают резьбу. под гайку с шайбой, последняя служит упором для пропеллера, а после насадки, с лицевой стороны также устанавливается шайба с гайкой, и навинчивается контргайка, препятствующая отвинчиванию.

Также посмотрите интересное видео о том, как сделать флюгер своими руками

2 комментария: Изготовление флюгера своими руками

очень люблю вещи,сделанные своими руками,муж поддерживает это увлечение). Благодаря данной статье, в которой детально описан каждый этап, мы загорелись новой идеей- флюгер классической формы. Но без пропеллера, а следовательно, возникает вопрос-насколько часто необходимо смазывать поршневую систему и от чего зависит частота данной процедуры?

Чтобы флюгер работал исправно, его подшипники следует смазывать раз в год. Зависит частота процедуры от климатических условий. Кроме количества дождливых дней на показатель влияет изменчивость ветра. Чем чаще и интенсивнее поворачивается ваш флюгер, тем больше нужно следить за его подшипниками.

Изготовление флюгеров

Флюгер издавна был распространённым аксессуаром крыш жилых и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

Он может быть выполнен в виде любого предмета как плоского, так и объемного. Главное, чтобы относительно направления ветра всегда устанавливалось в одно и то же его положение. Ведь назначение флюгера – указывать направления ветра. Для более точного представления на его оси располагают горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

Флюгер с пропеллером

Сделать флюгер своими руками простейшей конструкции совсем несложно. Многие в детские годы делали флюгер своими руками самостоятельно или вместе со своим отцом также как другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он укажет не только направление ветра, но и его силу. Для этого потребуются:

• Пара деревянных брусков. Более длинный предназначен для «фюзеляжа», из того, что короче — будет изготовлен пропеллер.
• Пластиковая канистра для изготовления хвостового оперения.
• В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
• Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
• На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
• Контур хвостового оперения необходимо сделать с выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
• Полученный «хвост» флюгера устанавливаем в паз бруска.
• «Хвост» будет зафиксирован саморезами. Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия диаметром в 1,5-2 раза меньшего диаметра.

После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

• Сверлим отверстие для оси вращения пропеллера.
• Делаем на бруске разметку для изготовления лопастей пропеллера.
• Используя ножовку по металлу, делаем пропилы, по два с каждой стороны от оси пропеллера. Глубина пропила должна соответствовать удаляемой части бруска. Пропилы необходимо делать, начиная с двух противоположных рёбер бруска.
• Острым ножом, начиная с ребра от пропила к краю бруска, состругиваем удаляемые части бруска. Снимать слои дерева с бруска следует аккуратно и в правильном направлении. Правильное направление движения ножа хорошо заметно, – при этом лезвие не раскалывает слои древесины бруска. Если нож будет двигаться в неправильном направлении, можно легко испортить заготовку пропеллера, удалив слишком много древесины.
• После удаления лишней древесины с бруска полученный пропеллер обрабатываем наждаком для получения гладких поверхностей и удаления зазубрин и острых углов. Полученный пропеллер с двумя лопастями должен быть похож на пропеллер самолёта.
• В отверстие для оси в пропеллере вставляем гвоздь подходящего диаметра, который затем забиваем в «фюзеляж» с конца, противоположного хвостовому оперению.
• Определяем центр тяжести флюгера. Для этого на стол можно положить на бок батарейку или другой похожий цилиндрический предмет и на него положить флюгер так, чтобы пропеллер находился за пределами стола. Перемещая флюгер относительно батарейки, экспериментально определяем его центр тяжести по горизонтальному положению «фюзеляжа» вблизи искомого центра.
• Просверливаем отверстие в «фюзеляже», которое будет проходить через центр тяжести флюгера и служить для оси. Вокруг этой оси флюгер будет поворачиваться под действием ветра. В качестве оси используется подходящий гвоздь, имеющий необходимые длину (чтобы войти в шест, на котором будет установлен флюгер) и диаметр (чтобы легко пройти сквозь «фюзеляж»).
• Размещаем флюгер на шесте.

Теперь есть прибор, по которому можно судить о силе и направлении ветра.

Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков. Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Для него потребуется:

• Пластиковая бутылка 1,5-2 л с крышкой;
• Стержень из куска тонкой арматуры длиной как две — три бутылки 1,5-2 л.
• Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
• Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки;
• От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.

Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню.

Необходимо установить 3-4 таких флюгера на участке и раз в месяц менять их положение, чтобы у кротов не возникало привыкания к источнику шума.

Сам факт существования флюгера в наши дни говорит о том, что интерес к ним не проходит. Это простейшее устройство, использующее энергию ветра, может быть одновременно и полезным в быту и служить украшением дома. Наверное, движение флюгера даёт более яркое восприятие жизни – в этом суть интереса к ним в наши дни. И вопрос о том, как сделать флюгер, сыновья будут задавать своим отцам ещё не одно столетие.

Похожие статьи:

Флюгер для дымохода Виды и изготовление усилителей тяги для дымохода Изготовление мангала для помещения Изготовление печи для бани с теплообменником

Источники: http://kryshadoma.com/dopolnitelnye-elementy/flyugery-svoimi-rukami-izgotovlenie.html, http://urokremonta.ru/dobornie/izgotovlenie-flyugera-svoimi-rukami.html, http://poluchi-teplo.ru/dyim/izgotovlenie-flyugerov.html

krovlya-mp.ru
