Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

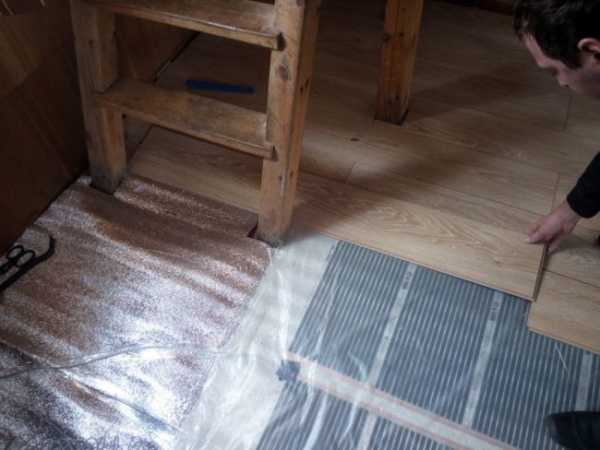

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

Оцените этот пост

elektrikexpert.ru

видео-инструкция как сделать своими руками, особенности водяных систем, фото

Любой дачный дом можно использовать в двух целях – наведываться на участок периодически или проживать в нем круглогодично. Во втором случае придется основательно потрудиться, чтобы изолировать помещения от наружного холодного воздуха. В качестве основного отопления часто выбирают печь или камин, но, сегодня мы расскажем, как сделать теплый пол на даче, который поможет локально обогреть нужные места.

Есть два типа данной конструкции – водяной и электрический, нас интересует последний. Он также имеет несколько видов, о которых и расскажем ниже. Также будут даны рекомендации профессионалов по их устройству, применяя которые вы сможете самостоятельно сделать все работы.

Схема теплого пола из нагревательного кабеля

Виды

Современные электрические системы локального обогрева для теплого пола представляют собой:

• нагревательные кабели разной мощности и протяженности;
• специальные маты из стекловолокна, выполненные в виде сетки, на которые устанавливают нагревательные элементы;
• инфракрасные элементы.

Нагревательные маты

Ниже будем подробнее разбираться с ними, выясняя их особенности, чтобы понять, какая система вам лучше всего подходит. (См. также статью Обогреватели для дачи: особенности.)

Совет: если вы отдадите предпочтение двужильному проводу, это облегчит его установку в помещениях со сложной конфигурацией.

На фото — инфракрасный теплый пол для общего и локального обогрева

Монтаж теплого пола

Самостоятельная установка данного изделия возможна, так как к нему прилагается подробная инструкция, которую нельзя игнорировать. Вы должны перед работой понимать метод монтажа, безопасность работы электрического пола и особенности его эксплуатации. Учтите, что малейшие ошибки во время установки могут не только нарушить ее работу, но потребует разбора стяжки. (См. также статью Отопление для дачи: особенности.)

Правила:

• рассчитайте площадь обогрева и правильно выберите систему;
• не укладывайте провод под мебель без ножек, чтобы не было перегрева;
• основание должно быть ровным и сухим;
• нельзя разрезать, удлинять и укорачивать кабель;
• подключать электрический пол в работу можно только после полного застывания стяжки, примерно через месяц.

Дачные дома из блок контейнеров с теплым электрическим полом

Процесс

Теперь узнаем, как делать теплые полы на даче своими руками.

Главное – не спешите, чтобы потом не переделывать.

Совет: если планируете впоследствии укладку напольной плитки, лучшим вариантом будет нагревательный кабель.

1. Подготовьте место для терморегулятора, для чего сделайте канавку под электропроводку, трубку для температурного датчика и монтажные концы нагревательной системы.
2. Выровняйте основу пола, очистите ее от пыли и мусора, если необходимо – обработайте грунтовочной смесью.

Схема под керамическую плитку

3. Произведите укладку теплоизоляционного слоя, который поможет снизить потери тепла.
4. Приклейте на теплоизоляцию отрезки монтажной ленты по схеме укладки электропровода.
5. Укладку нагревательного кабеля проводите по направлению монтажной ленты. Перед этим следует заранее знать, где будет установлена мебель, чтобы обойти эти участки.
6. Проверьте перед монтажом электрическое сопротивление, которое должно иметь параметры, указанные в инструкции. Кабель должен слегка натягиваться, однако, без усилий. Не забывайте про минимально допустимый изгиб.

Совет: на прямых участках используйте специальные муфты, и следите, чтобы витки провода не соприкасались и не пересекались между собой.

7. Установите терморегулятор и подключите систему к сети. Температурный датчик закрепите в гофрированной трубке и расположите посередине между витками провода. Так вы сможете его быстро заменить.

Монтаж под паркет или ламинат

8. Проверьте возможные повреждения системы, для чего измерьте сопротивление секции и датчика. Оно должно соответствовать документации.
9. После контрольного подключения проведите заливку стяжки. Первый слой – грубый, второй — самовыравнивающийся.

Совет: чтобы не быть постоянно зависимым от основных энергосетей, аренда дизель генератора для дачи поможет обезопасить себя от перебоев в электроснабжении.

Вывод

Тепло в дачном доме, который используется круглый год – важный момент. Помимо обычной печи или камина, вы можете установить в некоторых местах теплый пол, работающий на электричестве. Особых сложностей работа не представляет, но нужно быть аккуратным. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Отличная статья 0

9dach.ru

как сделать правильный выбор под ламинат, плитку млм линолеум

Планируя строительство дачного дома, каждый застройщик старается сделать его максимально уютным и обеспечить в нем максимально возможный уровень комфорта, который, как известно, во многом зависит от работы системы отопления (СО). Сегодня наиболее комфортным и менее энергозатратным вариантом считается отопление дома теплым полом.

Задумываясь об организации данного способа обогрева, человек, как правило, теряется между десятками вариантов, которые предлагает отечественный рынок климатической техники. Не помогают «пролить свет» и так называемые консультанты по продажам СО, практикующие в специализированных магазинах. В данной публикации будут рассмотрены основные способы обогрева дачного дома теплыми полами, их преимущества и недостатки, а также правила выбора той или иной системы.

Почему выбирают «теплый пол»?

Основным достоинством использования напольных отопительных систем в дачных домах является возможность перемещаться по полу босиком, не боясь переохлаждения и не опасаясь, что «чадо» подхватит простуду. Действительно, при обогреве дома теплыми полами, исчезают сквозняки, воздух прогревается более равномерно.

По сравнению с классическими способами обогрева дачного дома, система «теплый пол» имеет следующие преимущества:

• Безопасна
• Обеспечивает максимально комфортный для человека микроклимат
• Не занимает места

Не стоит забывать об эффективности и экономичности. Так как напольные системы отопления не нагревают наружные стены, а тепло от нагревательных элементов прогревает всю площадь отапливаемого помещения, то на данную работу требуется меньшее количество энергоресурсов.

Важно! Следует понимать, что использование теплых полов, как основной системы отопления дачного дома, имеет смысла только в случае его хорошей теплоизоляции. В противном случае все тепло будет выходить через перекрытия и оконные проемы.

Что использовать на даче?

1. Если дачный дом имеет слабые электросети, то лучше остановить свой выбор на водяной системе.
2. Если дом не предназначен для круглогодичного проживания, то лучше использовать электрические теплые полы.

Теплый пол с водяным теплоносителем

В водяных системах «транспортным средством» для доставки тепловой энергии потребителю является теплоноситель (вода, рассол, антифриз), который циркулирует по трубопроводу, проложенному в структуре пола. Источником нагрева является автономный теплогенератор, работающий на газообразном, жидком или твердом топливе. Чтобы теплоноситель перемещался по змеевику в нужном направлении необходимо предусмотреть наличие циркуляционного насоса и регулирующей арматуры.

Водяные системы отопления прекрасно работают со всеми видами напольного покрытия. Лучшим материалом с максимальной теплоотдачей является керамическая или каменная плитка. Вторым, по популярности считается теплый пол под ламинат. На бетонный пол, перед организацией стяжки, следует уложить гидроизоляцию, необходимый слой утеплительного материала и армирующую сетку, на которую и происходит непосредственный монтаж змеевика.

Основными достоинствами данной СО для дачного дома являются:

• Возможность равномерного обогрева помещений большой площади.
• Экономичность. Эксплуатационная стоимость СО получающей тепловую энергию посредством сжигания углеводородов значительно ниже использования электроэнергии.
• Длительный срок службы.

Теплый пол от отопления в частном доме – это вариант достаточно затратный и требующий проектирования и грамотных расчетов еще на этапе постройки дома.

Совет: Для водяной системы можно использовать и электрические водонагреватели. Проблема в том, что такой способ нагрева теплоносителя менее эффективен, чем нагрев пола напрямую электричеством.

Электрический теплый пол

Электрический теплый пол, в зависимости от конструкции нагревательного элемента, может быть кабельным или пленочным. В первом варианте, в качестве нагревательного элемента выступает резистивный кабель, который может быть одножильным и двужильным, иметь постоянное сопротивление либо переменное, в зависимости от условий эксплуатации (саморегулирующийся). Применение одножильного кабеля накладывает некоторые ограничения в схемах укладки нагревательного элемента. Для защиты и равномерного распределения тепла, кабель укладывается непосредственно в стяжку пола, что является одновременно как достоинством, так и недостатком.

Электрические системы напольного отопления можно монтировать в помещениях даже с повышенным уровнем влажности. Использовать данные СО можно круглогодично, регулируя температуру посредством терморегулятора. Достаточно неплохо подходит электрический теплый пол, под ламинат, идеально – под плитку, при наличии тонкой бетонной стяжки.

Основные достоинства кабельных систем обогрева:

• Безопасность
• Простота монтажа
• Сравнительная экономичность
• Простота регулировки температурных характеристик

К недостаткам кабельного теплого пола можно отнести требования к наличию стяжки. Как показала практика, только при ее наличии данные СО будут работать наиболее эффективно. Еще одним недостатком кабельного теплого пола для многих является процесс укладки нагревательного элемента. Данный недостаток нивелирован в нагревательных матах, которые представляют собой уложенный с определенным шагом двужильный кабель, закрепленный на полимерной сетке. Монтаж теплого пола под плитку проводится под стяжкой, толщиной 30 – 50 мм. Кроме плитки, в качестве напольного покрытия нагревательным матам может служить, линолеум, ковролин и ламинат.

Электрический пленочный пол представляет собой многослойную структуру, в которой в качестве нагревательного элемента используются проводники из карбоновой пасты или резистивные полосы, находящиеся между слоями термоустойчивой и прочной полимерной пленки. В процессе работы, нагревательный элемент выделяет ИК излучение или тепловую энергию. За регулировку температуры отвечает терморегулятор.

Монтаж пленочного нагревательного элемента производится без использования стяжки. Идеальный вариант — теплый пол под линолеум на деревянный пол или перекрытие. Очень неплохо показали себя пленочные СО в работе с таким напольным покрытием, как ламинат, ковролин.

Важно! Пленочные системы локального обогрева не подходят под плитку в связи в плохой адгезии поверхности полимера с плиточным клеем. В результате плохой фиксации плитки возможны механические повреждения нагревательного элемента.

Среди достоинств специалисты выделяют:

• Простоту укладки.
• Продолжительный период эксплуатации.
• Универсальность применения.

Что касается недостатков, то пленочные полы боятся повышенной влажности. Кроме этого, их сложно использовать в помещениях со сложной архитектурой.

Существует еще одна разновидность электрических напольных систем обогрева — стержневые ИК теплые полы. Конструктивно, данные нагревательные элементы состоят из двух проводников, к которым параллельно подключены карбоновые излучатели. Конструкция выполнена в виде рулонного материала и не имеет недостатков пленочных моделей. Монтаж нагревателя производится под стяжку. Подходит для всех типов напольного покрытия. Единственным минусом стержневых нагревателей является их высокая стоимость.

Итак, какой же выбрать теплый пол для обогрева дачи? На основании вышесказанного можно сделать вывод, о том, что для отопления дачи в межсезонье целесообразно использовать электрические напольные нагревательные системы.

Совет: Если вы, в качестве напольного покрытия предполагаете использовать ламинат, то приобретайте пленочные теплые полы. Если предполагается укладка плитки, то следует обратить внимание на использование нагревательных матов. Если в дачном доме предполагается стяжка, то рекомендуется присмотреться к кабельным системам напольного обогрева.

ventilationpro.ru

Электрический теплый пол на даче своими руками » Дачные идеи и опыт садоводов

Сейчас популярность электрического напольного обогрева весьма возросла. Это связано с невысокой стоимостью и небольшой сложностью исполнения инсталляции, и доступностью электричества.

Она сейчас имеется во всех зданиях среди них и загородных, и их обладатели имеют возможность без неприятностей потреблять нужную мощность и выбирать рентабельный тариф. Электрический напольный обогрев весьма эргономичен в применении и обеспечивает большой тепловой комфорт. Но затраты, которые связаны с его эксплуатацией (другими словами тарифы на электроэнергию), высоки если сравнивать с стоимостями на другие теплоносители.

Исходя из этого таковой обогрев употребляется, в большинстве случаев, лишь в отдельных помещениях загородного дома либо дачи.

Прямые либо накопительные

Застройщикам, планирующим установку в доме электрического напольного обогрева, представлены на выбор готовые наборы нагревательных кабелей различной удельной мощности и длины с подсоединенными питающими проводами. Имеется кроме этого нагревательные маты в виде закрепленных на сетке из стекловолокна нагревательных кабелей маленького диаметра (около 3 мм), имеющие разную удельную мощность на 1 м2. В зависимости от вида помещения (сухое либо мокрое) электрический напольный обогрев укладывается в спроектированных соответствующим образом слоях пола. В случае если существует возможность применения электроэнергии по низкому тарифу, действующему в ночное

время, рентабельным есть так называемый аккумуляционный обогрев. В этом случае нагревательные кабели покрываются толстым слоем бетона (7-15 см), который накапливает тепло, выработанное в ночные часы. Это экономичное решение, существенно снижающее эксплуатационные затраты, но его возможно применять лишь на первом этаже дома, в случае если пол на грунте прекрасно теплоизолирован.

В остальных случаях нужен яркий обогрев, другими словами таковой, при котором пол сходу отдает тепло, выработанное системой.

Главные либо дополнительные источники тепла для загородного дома

Электрический напольный обогрев возможно выполнить конкретно на ветхом полу: на керамической плитке либо паркете.

В этом случае эргономичнее всего использовать нагревательные маты. Они разрешают легко улучшить тепловой комфорт в помещении, которое уже употребляется, без большого поднятия уровня пола и создания дополнительной нагрузки на перекрытие.

Планируя укладку электрического напольного обогрева в ветхом строении, направляться не забывать о том, что в качестве основного источника тепла он может оправдывать себя лишь в зданиях с хорошей теплоизоляцией. В случае если же суммарные теплопотери через наружные стенки, пол и крышу громадны, другими словами превышают тепловые нормативы, одного напольного обогрева будет недостаточно чтобы нагреть помещение до требуемой температуры.

В этом случае электрический напольный обогрев может служить только дополнением к второму виду обогрева, к примеру системе с радиаторами. Тут речь заходит не об уменьшении потребления электричества а о температуре пола. Она не имеет возможности быть больше опредроблённых значений. В противном случае говоря, пол обязан обеспечивать не более чем приятное тепло, нейтральное с физиологической точки зрения.

Принято вычислять, что в таких помещениях, как гостиная либо кухня, температура пола должна быть равна максимум 29°С, а в ванной — 34°С. В территориях под окнами, на протяжении наружных стен, температура пола возможно более высокой и составлять 35СС. Но этого не редкость не хватает, чтобы при морозах, достигающих -15-20°С (расчетная температура, принимаемая в зависимости от региона государства), компенсировать тепловые утраты дома и обеспечить комфортную температуру в помещении.

Что мешает обогреву?

Система электрического напольного обогрева не должна укладываться под встроенными элементами помещения (ванна, душевая кабина), и под мебелью (кровати, шкафы-купе, буфеты), если они не имеют ножек высотой минимум 5 см. Несоблюдение этого правила может привести к выходу системы из строя благодаря ее перегрева (установленные предметы затрудняют теплоотдачу).

Принципиально важно, дабы материал, из которого будет сделан пол, не владел высоким тепловым сопротивлением. самые подходящими являются терракота (керамика), грес (керамогранит) либо мрамор. Наряду с этим не нужно применять громадные плитки (более 30 х 30 см), по причине того, что при нагревании бетон расширяется вдвое больше, чем керамические материалы, и те могут потрескаться.

Швы между плиткой необходимо заполнять эластичной затиркой.

В случае если принято решение настелить напольное покрытие, большое значение его теплового сопротивления не должно быть больше 0,125 м2-К/Вт. Покрытие должно иметь маркировку, свидетельствующую о том, что его возможно настилать на полы с обогревом.

В случае если принято решение об укладке на пол с электрическим обогревом ламината либо дерева, нужно убедиться в том, что выбранный материал подходит для отделки для того чтобы пола и не содержит веществ, каковые при увеличении температуры смогут выделять токсичные вещества и вредить организму. Серьёзной характеристикой покрытия есть его максимальная рабочая температура (определяется производителем), и толщина (имеет важное значение для теплового сопротивления).

В случае если паркет изготовлен из мягкой древесины, например сосны, толщина покрытия не должна быть больше 2 см. В случае если для отделки будет употребляться древесина жёстких пород (бук, дуб), толщина паркета может доходить до 3 см.

Внимание! Тип клея, который употребляется для крепления покрытия, метод его сушки и нанесения должны отвечать рекомендациям производителя покрытия. направляться применять термопластичные клеи, более стойкие к долгому действию температуры в 50°С.

Как спланировать обогрев?

Нагревательные кабели. Стоит не забывать о том, что пол с нагревательными кабелями с учетом слоя бетона (в большинстве случаев, 3-5 см), в котором они уложены, представляет собой дополнительную нагрузку на перекрытие. Исходя из этого о планируемом обогреве направляться сказать проектировщику, который учтет в расчетах увеличенный вес перекрытий.

Вот из-за чего вуже существующих зданиях лучше применять нагревательные маты.

Нагревательные кабели должны быть подобраны и спланированы проектировщиком для каждого дома лично. Крайне важно уже на этом этапе определить площадь пола, где будет устроен обогрев, другими словами решить, сколько места в помещениях займут встроенные мебель и предметы, установленная конкретно на полу. Исполнение системы лучше поручить специалистам.

Так как многие производители предлагают десять лет гарантии на нагревательные кабели, но при условии, что они монтируются обученным и уполномоченным экспертом. Долговечность верно выполненной системы электрического напольного обогрева оценивается в 50 лет. Нагревательные маты. Маты возможно выбрать самостоятельно, потому, что они являются устройством, готовым к монтажу. Их неизменным размером есть ширина, к примеру 0,5 м, переменными параметрами — полная мощность и длина.

Следовательно, в случае если в ванной нужно обогревать 3 м- площади пола (другую занимают душевая кабина, ванна, стиральная машина, напольный шкафчик), размер матов обязан составлять 0,5 х 6 м. Мощность устройства нужно подбирать в зависимости от того, употребляется ли оно как главная система обогрева либо как дополнительное средство. Значительно чаще к продаже предлагаются маты, удельная мощность которых образовывает 100 Вт/м:. Они употребляются для дополнительного обогрева.

В качестве главной системы обогрева рекомендуется применять маты мощностью 150-160 Вт/м-. Нагревательные маты возможно укладывать самостоятельно, не опасаясь утратить гарантию, но подсоединение их к электросети обязан осуществлять электрик, имеющий соответствующую квалификацию.

Монтаж кабеля системы теплого пола

Кабель укладывается на слое теплоизоляции (пенополистирол либо минеральная вата), покрытой влагозащитной изоляцией (пленкой) и узким слоем цементной массы. Пленка защищает теплоизоляцию от проникания жидкости из раствора. В случае если кабель укладывается во мокрых помещениях (в ванной либо на кухне), влагозащитную изоляцию необходимо разместить под верхним слоем пола.

Толщина слоя теплоизоляции зависит от основания и от типа находящихся под ним помещений:

• узкий слой (3-5 см) укладывают в полах над отапливаемыми помещениями;
• более толстый слой (7-10 см) — в полах над подвалами либо неотапливае мыми помещениями;
• самый толстый слой изоляции (более 10 см) нужен для полов на грунте, перекрытий с открытым пространством под полом, перекрытий над эркером либо лоджией.

Кроме этого имеет значение оформление пола: чем выше теплоизоляционные особенности у материала напольного покрытия, тем более толстый слой теплоизоляции нужно укладывать. Нагревательные кабели закрепляются на ленте либо монтажной сетке с соблюдением нужных интервалов, а после этого покрываются слоем цементного раствора с добавлением пластификатора либо слоем гипсовой либо цементной стяжки.

Внимание! В системах напольного обогрева, монтируемых в деревянных полах на лагах, нагревательные кабели укладываются ярокно на теплоизоляцию и раствором

не покрываются. Между нагревадеревянным покрытием и тельными элементами оставляется воздушный зазор размером 3-5 см.

Монтаж матов

Исполнение системы из нагревательных матов — менее трудоемкий процесс, чем укладка кабеля.

Сперва маты необходимо разложить на полу для прикидки. Их укладывают проводами вниз. После этого направляться бережно разрезать волокна сетки в нужном месте, смотря за тем, дабы не повредить кабель.

Затем необходимо разложить куски мата так, дабы покрыть ими всю свободную поверхность в помещении. Маты с односторонним подключением электропитания более эргономичны в монтаже. С недавних пор они стали дешёвы на отечественном рынке.

Маты с подключением электропитания с обоих сторон сложнее уложить так, дабы концы кабелей доходили совместно к монтажной коробке.

По окончании закрепления и укладки маты покрывают узким слоем пластичного раствора и на нем укладывают новое напольное покрытие. В ванных и во всех других мокрых помещениях под напольным покрытием, к примеру, под плиткой, необходимо дополнительно уложить влагозащитную изоляцию.

В случае если покрытие имеет маленькую толщину, уровень пола встанет всего на 1-2 см.

Внимание! Нагревательные кабели не должны укладываться над компенсационными зазорами, потому что в таких местах их легко повредить. В следствии это может привести к аварии системы обогрева.

При повреждения нагревательного элемента безопасность обеспечит дифференциальный непроизвольный выключатель, который отключит подачу электричества, не допустив электропробоя.

Управление обогревом

Как и любое обогревающее устройство, система напольного обогрева должна быть оснащена термостатом, который обеспечит тепловой комфорт и сведет к минимуму эксплуатационные затраты, и разрешит не заботиться о том, дабы заблаговременно включить систему. На рынке представлен богатый выбор разных терморегуляторов- от несложных, оснащенных напольными и воздушными датчиками, каковые лишь поддерживают заданную температуру, до сложных устройств, оснащенных процессором. Последние разрешают задавать программу работы на дни либо семь дней, подсчитывать затраты на обогрев, и обеспечивают выход на заданную температуру за определенный временной отрезок.

В большинстве случаев, терморегулятор устанавливают в обогреваемого помещения на высоте приблизительно 1.5 м от пола. Терморегуляторы обогрева мокрых помещений в большинстве случаев располагают снаружи. В случае если в доме установлено пара термостатов, их возможно объединить в сеть, в которой один из них будет руководить работой вторых. Работой таковой сети возможно руководить при помощи компьютера либо сотового телефона.

Некаковые компании уже предлагают соответствующие коммуникационные модули.

Мощность напольного обогрева в зависимости от места установки

Вид системы

Рекомендуемая мощность обогрева (Вт/мг)

Большая мощность обогрева (Вт/м1)

Яркий обогрев в новых зданиях

70-120

150

Яркий обогрев,

восстановление

100-150

150

Накопительный обогрев

125-175

175

Обогрев в кромочных территориях

1 200-250

250

Обогрев древесных полов

80-100

100

Обогрев древесных полов на лагах

60-80

80

Кабель либо маты?

Нагревательный кабель, который употребляется в электрическом напольном обогреве (его возможно укладывать конкретно в клеевом растворе под покрытием пола)

Нагревательные маты дороже, чем кабели, но они являются готовые обогревательные устройства. Их возможно подобрать самостоятельно и без особенных неприятностей уложить под покрытием пола

ЧТО ТАКОЕ УСТАНОВЛЕННАЯ МОЩНОСТЬ?

Она определяет тепловую мощность (выраженную в ваттах), которая обязана приходиться на квадратный метр площади с целью восполнения теплопотерь и нагрева помещения до нужной температуры. Установленная мощность обязана приблизительно на 30% быть больше потери тепла, вычисленные для данного помещения. Это разрешит системе электрического напольного обогрева скоро нагреть помещение при снижении температуры.

Значительно чаще установленная мощность, нужная для обогрева нового прекрасно теплоизолированного дома.

образовывает 80-90 Вт/м2 для жилых помещений и до 150 Вт/м’ — для ванных влажных помещений и комнат. В зданиях рядом с большими окнами и входной дверью, 8 так называемых краевых территориях, рекомендуется использовать усиленный обогрев с установленной мощностью около 200 Вт/м’. В случае если из расчетов направляться, что необходимая тепловая мощность, приходящаяся на 1 м’ обогреваемого пола, превышает значения, указанные в таблице (стр.

102), то нужно установить дополнительный источник тепла (к примеру, настенный радиатор с конвекционными ребрами).

Электрический теплый пол в загородном доме собственными руками. расчёт и Технология системы.

ТЕПЛЫЙ ПОЛ СОБСТВЕННЫМИ РУКАМИ

Увлекательные заметки:

Подобранные по важим запросам, релевантные статьи:

• Теплый пол собственными руками

  Благодаря применению систем теплых полов, температура идеально распределяется по помещению. Воздушное пространство равномерно нагревается снизу, неспешно поднимается…

• Как выбрать насосную станцию для дачи: установка и виды собственными руками

  Для многих обладателей дачи, она есть не только место для отдыха, но и образом судьбы. Круглый год возможно ожидать дачного сезона, дабы приступить к…

• Как выстроить сарай на даче собственными руками

  Каждого дачника тревожит прежде всего потребность в хранении инвентаря, так нужного для ведения хозяйства, разного скарба. Исходя из этого обычно ещё до…

• Как сделать теплый пол на даче

  Многие дачные поселки до сих пор не подключены к газовым трубопроводам. В отношении кухни эта неприятность возможно решена применением баллонов с…

• Какое отопление дачи собственными руками удачнее

  Отопление дачи собственными руками сейчас возможно представлено многими вариантами, причём совсем независимыми, кроме того без наличия организованного…

• Системы полива на даче собственными руками

  Ни один сад либо огород не обходится без продуманной системы полива. Чем громадная площадь засажена, тем сложнее и замечательнее она должна быть, дабы обеспечить…

Как сделать электрический теплый пол ч.1

vladobl-su.ru

Как установить инфракрасные теплые полы на даче – особенности монтажа

Как установить инфракрасные теплые полы на даче – особенности монтажа

Что может повлиять на выбор инфракрасной системы для подогрева пола в дачном доме? Отсутствие доступа к газу, промерзание полов, возможность укладки пленки под любое половое покрытие и другие плюсовые стороны. Существенной экономии затрат можно добиться при самостоятельном выполнении монтажных работ, если знать все особенности этого процесса.

Содержание

1

На выбор пленочного материала влияют его характеристики, выраженные:

1. Максимальным потреблением электроэнергии на один квадрат (от 40 до 60 Вт за час).
2. Шириной полотна (обычно 50 см или 100 см) и длиной полосы (от 1 до 8 метров). Как правило, раскройка полотна проводится с учетом отмеченных для этой цели полос (обычно их шаг равен 250 мм).
3. Необходимой сетевой мощностью в 220 вт.
4. Волновой длиной в диапазоне от 5 до 20 мкм. Чем больше данный показатель, чем больше площадь прогрева.

Предмонтажный период характеризуется двумя просчетами:

• Самого материала.
• Расхода электрической энергии.

Экономия достигается за счет приобретения управляемой ИК-системы.

2

Стандартная комплектация ИК-пола состоит из:

• Пленочных нагревательных элементов.
• Клемм и кабеля.
• Специального изоляционного материала. Обычно используют битумную ленту.
• Термодатчиков с наличием кабеля – элементов, контролирующих уровень нагрева.
• Блока управления – терморегулятора. Блок может быть электромеханического или электронного типа с различным дизайном и системой индикации. Однако система соединения с электросетью, нагревательными элементами и термодатчиком одинаковая.

Чем еще следует запастись:

• Фольгированной подложкой для отражения ИК-излучения от бетонного основания пола. Рекомендуемая толщина от 0,3 см.
• Скотчем (двухсторонним и обычным). С его помощью соединяют полотна.

3

По сути, на этом этапе продумывается весь монтаж в деталях, включая подключение к блоку управления. На самом деле подробным планом занимаются до приобретения системы теплого пола.

Какими же принципами руководствуются, составляя графическую схему:

1. Полноценный прогрев обеспечивает ИК-пленка, покрывающая 65% пола от его площади.
2. Ориентиром для раскатывания рулонных обогревательных элементов служит длинная сторона помещения, то есть пленка раскатывается вдоль длинной стены. В этом случае контактные соединения уменьшаются – сокращается их число.
3. На материале линии для осуществления пленочной резки отмечены специальным графическим знаком. Как правило, в виде ножниц.
4. Укладка нагревательных элементов внахлест запрещена. Величина межлистового интервала от 5 см.

Важно продумать кабельную коммутацию, в этом аспекте учитывается:

• Правильное терморегуляторное месторасположение. Управляющий блок поднимается относительно пола на уровень 50 см. Необходимо предусмотреть удобство выполнения кабельной подводки (питание 220 в) и проводов, отходящих от пленки.
• Просчитывают величину суммарной мощности ИК-пола. При высоком значении прямое подключение к бытовой розетке исключается. Потребуется прокладка отдельной линии с автоматом. Добавление защитного устройства УЗО повысит безопасность системы.
• Многие терморегуляторные модели совместимы со стандартным розеточным гнездом. При подводке кабеля в стене проделывается штроб (2 х2 см) с последующей укладкой гофрированный трубы (диаметром 1,6 см). В нее и убираются провода. Хотя в дачном варианте применяется закрепление пластмассового кабель-канала на стене.

• При подключении контактов (фазы и нуля) чаще пользуются схемой, предусматривающей одностороннее кабельное соединение, то есть к одной стороне ИК-пленки. Возможен и другой вариант – подключение к противоположным сторонам обогревателей. Его применяют при сложной конфигурации комнаты (в иных ситуациях). Этот способ требует особого внимания, главное, выполнить коммутирование обоих контактов на разные шины, иначе короткого замыкания не избежать
• Определенное место требуется и термодатчику. Это центр применительно к пленочной ширине, удаленность от стены от 50 см. Желательно выбрать в комнате самое холодное место, хотя штатный кабель (его длина) зачастую ограничивает такую возможность. К слову, наращивание провода недопустимо.

Теперь понятно, почему готовая схема даст четкое представление о количестве материала?

4

Непременным условием установки инфракрасных нагревательных элементов является ровность пола. Не будем подробно останавливаться на подготовке базовой поверхности. Об этом упоминается в других статьях.

Итак, если пол ровный то, как действовать дальше:

• Основа очищается тщательным образом. К твердым фрагментам мусора и пыли особое внимание. Они способны нанести вред не только подложке, но и пленке.
• На пол укладывается подложка фольгированного вида по технологии встык.
• Затем выполняется ее фиксация к полу скотчем двухстороннего типа с последующей склейкой соседних листов клейкой лентой.

5

Чтоб не нарушить целостность нагревательных устройств при раскрое рулонного полотна важна аккуратность. Любое нарушение излучающей полосы или токоведущего сегмента всегда сопровождается заменой пленочного фрагмента.

Перечень пошаговых действий:

1. Укладка пленки выполняется согласно составленной схеме, блестящей стороной шин вниз с обязательной фиксацией полотен. В качестве закрепляющего материала скотч.
2. На уложенных элементах битумной лентой изолируются места разрезов на шинах, не предназначенных для дальнейшего кабельного подключения. Заклеивается верх и низ контакта с дальнейшим обжиманием.

3. Под определенным полотном запланирован монтаж датчика (сверяемся со схемой). Поэтому его укладке предшествует вырез паза для термодатчика и канала для кабельного монтажа. Есть ряд условий, касающихся расположения корпуса датчика: выбирается излучающая черная карбоновая полоса и примерный центр полотна. Необходима фиксация корпуса посредством битумной ленты. Уложенный датчик и выведенный от него кабель – своеобразный сигнал к укладке и фиксации пленочного элемента.
4. Затем устанавливаются клеммы, как правило, у них клипсообразное исполнение. Верхнюю пластину направляют в спец. разрез контактного типа, местом второго лепестка является низ пленки. С помощью плоскогубцев производится, обжим клипсы для должного контакта с посеребренной частью шины. Возможны иные варианты клеммных соединений. Эти нюансы прописываются в инструкции для монтажа системы, включая приемы крепления.

5. Наступает черед кабельной укладки (опять сверяемся с планом). Выполняется зачистка концов проводов (1 см). Далее они вставляются в клемму. Процедуру завершает ее обжим.
6. Контактные группы изолируются битумной лентой. Обеспечивается надежное закрытие металлических частей с дальнейшим обжатием до получения герметичной «капсулы», чтобы исключить проникновение влаги к клеммному узлу.
7. Кабель укладывается в подготовленные пазы и закрепляется лентой на клеевой основе.

6

Итогом укладочного процесса является схождение всех проводов к одному месту – к терморегулятору.

Каков же порядок действий:

• Провода подключаются к блоку управления (точнее к его разъемам). Важно руководствоваться технической документацией, содержащей соответствующие указания о фазе, нуле, заземлении, а также информацию о нагрузках и термодатчике.
• Подключенные провода следует спрятать в подготовленном канале.
• Далее выполняется крепление терморегулятора на предусмотренном месте.
• Обязательна тщательная проверка мест соединения элементов.
• Затем наступает черед пробного запуска системы.
• При нормальном течении рабочего режима, можно отключать питание и приступать к укладке финишного покрытия.

К сведению:

• При монтаже мягких покрытий (ковролина или линолеума) потребуется укладка дополнительного слоя ДВП поверх ИК-пленки. Это обеспечит безопасное функционирование пленочного обогревателя и его дополнительную защиту.
• Что может предшествовать укладке декоративного материала? Обычная пленка. Нагревательные элементы накрывают полиэтиленом (достаточно толщины 200 мкм), чтоб обезопасить инфракрасную прослойку пола от проникновения влаги. В этом случае полосы стелются с нахлестами до 20 см и делается их герметизация посредством скотча.

Несколько слов об особенностях включения системы после монтажа финишного покрытия (особенно ламинированного или линолеума). Доводить температуру до расчетного эксплуатационного значения следует постепенно. Сначала задается показатель на уровне 15 ºС, далее прибавляется по 5-6 ºС. Таким образом, происходит постепенная адаптация покрытия. Кроме того, экспериментальным путем устанавливается оптимальная температура рабочего режима инфракрасного пола.

Видео сюжет расскажет о «подводных камнях» при монтаже пленочного инфракрасного пола

Равиль Салихов

КОММЕНТАРИИ: (0)

www.remonto5.ru
