Водяной тёплый пол пользуется огромной популярностью. Чаще всего именно ему отдают предпочтение в тех случаях, когда такая прокладка труб для теплого пола водяного технически возможна и не связана с дополнительными сложностями в виде оформления специальных разрешений, падения давления в централизованной системе.

Преимуществ у такого решения множество:

  • водяной тёплый пол способен отапливать большие площади, экономя при этом тепло за счёт оптимального распределения тепла в помещении;

Какая труба лучше для теплого водяного пола

  • отсутствие циркуляции пыли;
  • позволяет устранить проблему повышенной влажности;
  • равномерный прогрев всех зон;
  • возможность использования цементной стяжки, смонтированной над трубами в качестве теплового аккумулятора;
  • нет электромагнитного поля;
  • есть возможность использования любых источников для подключения к системе, включая нетрадиционные;
  • средний срок службы системы составляет 50 лет.

Конструкция водяного тёплого пола, какая труба лучше

Основу конструкции любого водяного тёплого пола составляют трубы. От их правильного выбора во многом зависит надёжность и эффективность работы всей системы в целом. Опыт использования подобных систем позволяет назвать лучшими трубами для теплого водяного пола изделия из полимерных материалов. Все они имеют огромные преимущества перед металлическими:

  • удобны в транспортировке (так как продаются в бухтах),
  • имеют большую длину, позволяющую сделать цельный контур,
  • обладают минимальным температурным расширением, высокой теплопроводностью.

Чаще всего проектируя водяной теплый пол под плитку трубы заказывают или из металлопластика, или из сшитого полиэтилена. Каждый из перечисленных видов отличается собственными особенностями монтажа и техническими характеристиками.

Конструкция водяного тёплого пола

Лучшие трубы для водяного пола: сшитый полиэтилен или металлопластик

Сшитый полиэтилен

Сшитый полиэтилен выделяется среди других изделий аналогичного назначения своей высокой стойкостью к интенсивному термическому воздействию, резкому повышению температуры теплоносителя. Особенности технологии производства с использованием высокого давления позволяют обеспечить повышенные характеристики прочности изделий.

Сшитый полиэтилен

Определяясь с тем, какие лучше трубы на теплый пол важно принимать во внимание, что продукция из сшитого полиэтилена выпускается с разной плотностью. Для данной сферы использования рекомендуется выбирать материалы с плотностью сшивки 65-80 %.

В комплектацию контура для теплого пола к трубам должны быть подобраны соответствующие фитинги, которые позволят обеспечить системе прочные герметичные соединения при минимальных затратах времени.

Металлопластик

Секрет популярности металлопластиковых труб заключается в их доступной стоимости и достаточно высоком уровне качества при неизменных технических характеристиках на протяжении всего срока эксплуатации.

Металлопластик

Они отвечают всем требованиям, которым должны отвечать трубы для водяного пола в частном доме:

  • сохраняют свою структуру при нагреве,
  • отличаются небольшим весом,
  • выдерживают большие нагрузки,
  • имеют длительный срок службы,
  • не нуждаются в дополнительном обслуживании,
  • обладают высокой гибкостью,
  • после изгибания хорошо держат форму.

Все перечисленные качества предельно важны при выполнении монтажа тёплого пола, когда нужно укладывать трубы, выполняя множество поворотов.

трубы для водяного пола в частном доме

Благодаря всему комплексу преимуществ металлопластика принимая решение о том, какая труба лучше под теплый пол, большинство специалистов и частных мастеров именно ему и отдают предпочтение.


Сколько нужно трубы для теплого водяного пола

Для того чтобы определить примерный расход трубы на водяной теплый пол, принято исходить из того, что в любом из помещений максимальная длина контура может составлять 70 м. в случае, если указанный предел необходимо превысить, нужно будет использовать другую петлю контура. При этом каждая из петель выполняется из цельного изделия. Также, перед тем как покупать трубы, стоит учитывать, что площадь, на которой не планируется установка тёплого пола, не должна учитываться в общей площади (в местах установки крупногабаритной бытовой техники, мебели, сантехники, в пределах 200 мм от каждой из стен).

Исходя из представленных данных можно рассчитать, сколько трубы уходит на теплый пол. В среднем для пола площадью 20 м2 будет достаточно 100 м трубы (при расстоянии между витками 20 см). Но на практике расчётные данные могут несколько варьироваться в зависимости от схемы укладки. Выполняя подсчет трубы на теплый пол необходимо учитывать также и шаг укладки – расстояние, которое будет выдерживаться между соседними витками.

расход трубы теплого пола в зависимости от шага петли

Водяной теплый пол, шаг трубы

Именно от того какое расстояние между трубами водяного теплого пола будет заложено в проект зависит температура, поддерживаемая в зоне нагрева. Его значение может варьироваться в пределах 5-35 см. Закладывать большее расстояние между витками не рекомендуется, так как в этом случае выбранный шаг трубы для водяного теплого пола не позволит обеспечить равномерный прогрев всей площади, будут ощущаться зональные перепады температуры. При этом в большинстве случаев шаг менее 15 см с экономической точки зрения неоправдан.

Чаще всего в качестве расстояния между витками выбирают среднее значение (на уровне 20 см). Но для комнат, выходящих на северную сторону, имеющих холодные наружные или неутеплённые стены. Минимальный шаг труб для водяного теплого пола определяется не только назначением помещения и его особенностями, но и гибкостью используемого для устройства контура материала и его диаметра.

шаг трубы для водяного теплого пола

Диаметр трубы для теплого водяного пола

Принято считать оптимальным диаметр трубы для теплого пола 16, 20 или 25 мм из соображений достаточной рациональности в выборе материалов. При этом в теории могут использоваться системы и с большими параметрами, но это потребует установки насоса несколько большей мощности.

Если используется металлопластик, минимальный радиус может составлять 8 радиусов, поэтому с использованием металлопластиковых труб 16 мм минимальный шаг составит 13 см. При укладке сшитого полиэтилена минимальное расстояние между витками будет уже 80 мм при том же диаметре трубы для водяного пола, так как в данном случае минимальный изгиб будет составлять уже 5 радиусов. В результате при любой схеме укладки есть возможность получения системы достаточной мощности вне зависимости от особенностей помещения.

Утепление пола водяными трубами, видео

teplyiypol.ru

Самостоятельный расчет диаметра труб для теплого пола

Подавляющее большинство людей стремится к определенному комфорту. Особенно это актуально сейчас, когда в мире появилось и используется очень много материалов, технологий и инструментов. В частности, большим спросом пользуется обустройство теплого пола в жилых помещениях.

Лучшим материалом для монтажа водяного теплого пола считается металлопластик

Есть несколько разновидностей этого способа отопления дома, но наиболее экономичным остается водяной. Однако, каким бы не был способ, для его реализации необходимо выполнить определенные расчеты. Например, длины труб и их диаметра.

Расчет трубы

Сначала нужно нанести на миллиметровую бумагу предполагаемую схему укладки. Размеры помещения нужно точно масштабировать, чтобы получить надежный вариант. Если имеются стационарно установленные элементы, под ними укладку лучше не делать.

Из возможных вариантов укладки труб для теплого пола можно рассмотреть два: спиралью или змейкой. Последний является самым простым. Но это касается проектирования и установки, а вот эксплуатация таит в себе сюрпризы. Поскольку при таком способе укладки очень вероятна неравномерность распределения тепла.

Методы укладки труб

Если же укладывать трубы по спирали, температура будет распределяться по поверхности пола более равномерно.

Как рекомендуют специалисты, один контур лучше всего делать длиной не более шестидесяти метров. Иначе эффективность отопления будет поставлена под сомнение. Ведь вода будет остывать. Если комната очень большая, в ней следует сделать несколько контуров.

От стен нужно отступать 15-20 см, а участки труб должны располагаться на расстоянии 35 см друг от друга. Соблюдение таких простых правил обеспечит равномерное прогревание пола. Ведь труба диаметром 16 мм (а именно такие чаще всего используются в подобных системах) будет прогревать пространство на расстоянии 15 см по обе стороны.

Теплый пол

Итак, чтобы рассчитать протяженность всего водяного теплого пола, следует измерить общую длину труб по составленной схеме. Полученное значение нужно умножить на масштаб.

Если же не использовать схему, хотя она и является предпочтительной, тогда можно воспользоваться формулой:

L=S/N*1,1,

где S- площадь помещения, N — шаг укладки. К этому значению останется добавить расстояние от нагревательного элемента до контура.

Расчет диаметра

Диаметр труб для водяного пола зачастую остается без расчета с дальнейшей проверкой гидросопротивления змеевика. Как правило, в одном доме или квартире применяются трубы одного диаметра. При этом не учитывается расход теплоносителя и величина теплопотерь. Принято считать, что расход теплоносителя будет обеспечен настройками оборудования.

Расчет толщины пола

Поэтому диаметр зачастую принимается как для усредненных условий. Возможно также применение специальных таблиц, однако зачастую все ограничивается средним показателем.

Расчет труб теплого пола — важный шаг на пути его проектирования. Главное, не торопиться, тогда конструкция получится качественной и долговечной, обеспечивая жилье комфортно подогретым полом.

trubygid.ru

Какие лучше трубы для теплого пола: как выбрать, виды

Просчитывая варианты отопительной системы, владельцы частного жилья и квартир в наши дни все чаще решаются на установку водяного контура под напольным покрытием. Этот способ экономичен и универсален: он может быть как основным, так и дополнительным источником тепла, его применяют в любых помещениях – от ванной до лоджии. Чтобы достичь наибольшей эффективности подобного отопления, стоит заранее узнать, какие лучше трубы для теплого пола и как определиться с их количеством.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

  • чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
  • при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.
Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм Максимальная длина контура, м
16 60-70
20 80-90
25 100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

  • устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
  • термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
  • коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
  • экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.
Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

  • степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
  • способ сшивки молекул.

В таблице 2 указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Вид трубы Минимальная плотность сшивки
PEX-a 75%
PEX-b 65%
PEX-c 60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

На заметку: Отдельно стоит отметить не так давно появившиеся на рынке изделия из термостойкого полиэтилена PE-RT, который обладает высоким качеством и создает конкуренцию трубам из РЕХ-a.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

  • продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
  • коррозионная стойкость;
  • безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
  • малый удельный вес;
  • хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.
Трубы из металлопластика

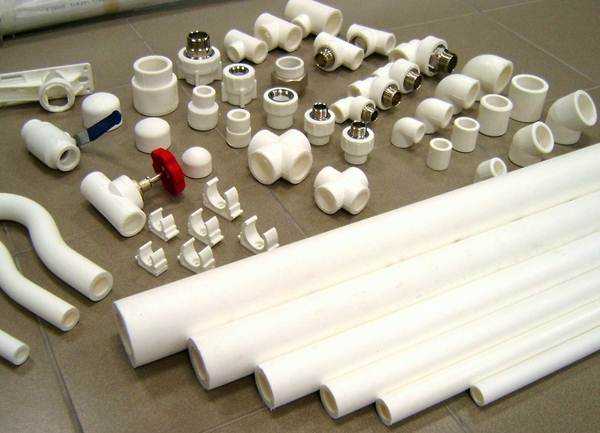

Полипропилен

Материал обладает очевидными достоинствами: он долговечен, экологичен, доступен по цене. При необходимости трубы соединяют с помощью паяльника (сваривают). Стыки получаются абсолютно неразъемными и прочными.

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

  • высокая теплопроводность;
  • долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
  • пластичность;
  • термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

  • высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
  • сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
  • чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).
Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

  • на листе миллиметровой бумаги в масштабе строят план комнаты;
  • схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
  • на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

  1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
  2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

Читайте также: Подключение терморегулятора к теплому полу.

В процессе составления плана укладки труб учитывают следующие моменты:

  • от стен делают отступ 15-20 см;
  • шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

okanalizacii.ru

каким материалом делать, какой диаметр выбрать

Содержание:

Для прокладки водоснабжающих магистралей, а также при обустройстве напольного покрытия с обогревом используют разные виды трубной продукции. Как же определить, какая труба лучше для теплого водяного пола? Делая выбор, нужно принимать во внимание несколько критериев.

В первую очередь учитывают продолжительность срока эксплуатации, а также сложность выполнения монтажных работ и стоимость стройматериалов. Во многом качество трубной продукции зависит от компании-производителя. По этой причине большинство покупателей отдают предпочтение дорогостоящим трубам, выпускаемым под известными торговыми марками.


Обычно при монтаже пола с обогревом задействуют металлопластиковые или полимерные изделия, выпускаемые из сшитого полиэтилена. Правда, при наличии финансовой возможности можно задействовать медные трубы, но в результате стоить такая конструкция будет значительную сумму. Поэтому трубную продукцию из меди приобретают очень редко.

Принимая решение, какие трубы выбрать для теплого пола, потребителям нужно учитывать то, что они отличаются техническими параметрами, эксплуатационными характеристиками и особенностями осуществления монтажных работ.

Трубы для теплого водяного пола из сшитого полиэтилена

Данная продукция устойчива к термическим воздействиям, что позволяет ее применять для теплоносителя, имеющего высокую температуру. Такая прочность труб обусловлена тем, что их производят по специальной технологии, основанной на повышенном давлении.

Полиэтиленовые сшитые изделия, которые задействуют в процессе обустройства теплого пола, бывают разной степени плотности. Специалисты рекомендуют прокладывать трубы с плотностью сшивки в пределах 65-80%. Этот критерий на цену продукции не влияет.


Обрабатывают полиэтилен следующими способами:

  • газом силаном при плотности сшивки 65%;
  • пероксидом – получаемая плотность сшивки равна 75%;
  • облучают потоком электронов в условиях магнитного поля — плотность сшивки 60%.


Чтобы обеспечить прочное и абсолютно герметичное соединение участков трубопровода задействуют особые фитинги, на что уходит несколько секунд:

  1. На конец трубы помещают специальное кольцо.
  2. Используя инструмент, который предназначается для обеспечения соединений, конец отрезка изделия расширяют.
  3. В подготовленное отверстие вставляют фитинг.
  4. Трубу прочно обжимают кольцом вокруг соединительного элемента – работа завершена.

Хорошим решением проблемы, какой трубой делать теплый пол, является приобретение трубной продукции из сшитого полиэтилена, имеющей кислородный барьер. Но по причине дороговизны данных изделий они не настолько востребованы как металлопластиковые.

Трубы из металлопластика – какие лучше

Металлопластиковая продукция, используемая для укладки теплого водяного пола, также востребована, как и полимерные изделия. Такие трубы в процессе нагрева не изменяют свою структуру, они способны выдержать повышенные нагрузки и их можно эксплуатировать длительное время.

Их выпускают в пятислойном исполнении. Из пяти слоев три основные, а два являются связующими или клеевыми, при этом верхний и нижний из них изготавливают из сшитого полиэтилена. В середине имеется алюминиевая фольга, которая соединяется с полиэтиленовым слоем при помощи специальной клеевой прослойки.


Устройство трубы выглядит так:

  1. Внутреннюю поверхность металлопластиковой трубы, обеспечивающую рабочие параметры относительно давления и температуры, производят из сшитого полиэтилена с использованием метода экструзии.
  2. Дальше располагается слой особого клеящего состава, способного обеспечить прочное соединение между полиэтиленом и алюминиевой прослойкой.
  3. В процессе изготовления газонепроницаемого слоя применяют особый фольгированный материал, толщина которого зависит от диаметра трубы для теплого водяного пола и может находиться в пределе от 0, 2 до 2,5 миллиметров. Фольгу сваривают по всей протяженности изделия одним из двух способов – встык или внахлест.
  4. Потом следует еще один слой клеящего вещества, который предназначается для соединения алюминиевой прослойки с наружным защитным покрытием трубы.
  5. Верхний слой производят из сшитого полиэтилена или обычного с повышенной плотностью.


Такое строение труб обеспечивает им высокую гибкость, сохранение формы после сгибания, что имеет немаловажное значение при проведении монтажа пола с обогревом, поскольку трубопровод укладывают в форме спиралей или змеек, имеющих большое количество изгибов и поворотов. Читайте также: «Какую трубу лучше использовать для теплого пола – виды, преимущества и недостатки».

Так как вес металлопластикового изделия небольшой, это значительно упрощает выполнение работ. Когда укладывается водяной теплый пол — диаметр трубы из металлопластика должен составлять 16 или 20 миллиметров. По мнению специалистов, имеющих многолетний опыт, изделия с большими или меньшими размерами использовать не стоит.

Порядок расчета примерного расхода труб

Проектируя систему теплого пола, учитывают, что максимальная протяженность трубопровода не может превышать 100 метров, при этом каждую петлю прокладывают из цельного куска продукции. Читайте также: «Как сделать расчет трубы для теплого пола – проверенные способы».

Как показывает практика, стометровой бухты бывает достаточно на площадь, равную 20 «квадратам». Отсюда, исходя из размеров помещения, можно рассчитать примерный расход труб для создания пола с обогревом.


При проведении подсчетов из общей площади вычитают участки не обогреваемой поверхности. Также нужно учитывать расстояние между соседними петлями, которое принято называть шагом укладки (детальнее: «Какое расстояние между трубами теплого пола нужно делать – советы по монтажу»). Данная величина зависит от температурного режима в зоне обогрева. Максимальная длина шага составляет 35 сантиметров. В случае превышения этого расстояния перепад температурного режима будет ощутим, поскольку напольная поверхность станет прогреваться неравномерно.

Для проектирования и монтажа такого пола желательно воспользоваться услугами профессионалов.


trubaspec.com

как рассчитать диаметр, выбрать, фото, видео

В настоящее время тарифы на отопление растут с каждым месяцем. В перспективе – европейская цена. В этих условиях все острее становится вопрос о замене традиционного (центрального) отопления альтернативным. К таковому, например, относится теплый пол.

Кроме экономии он имеет еще и чисто эстетические преимущества, как-то отсутствие радиаторов отопления на стенах, портящих интерьер.

Водяной теплый пол

Выбор системы теплого пола

Сейчас на рынке можно найти несколько разных систем устройства теплых полов, но, в общем и целом, их можно разделить на два вида: электрические и водяные.

  • Электрические системы бывают: кабельные, стержневые и пленочные. К их достоинствам можно отнести высокую скорость монтажа, незначительное увеличение толщины пола (1-2 см), а также относительную дешевизну монтажа. Однако электрические существенно дороже водяных в эксплуатации и требуют периодического обслуживания.

На фото лента электрического теплого пола

  • Водяные теплые полы представляют собой медные или пластиковые трубы, которые заполняются горячей водой. Эти трубы монтируются непосредственно в стяжку. Они значительно более экологичны и гораздо дешевле в эксплуатации.
    Также к достоинствам этой системы можно отнести равномерный нагрев помещения и отсутствие необходимости в периодическом обслуживании. Однако стоимость их монтажа велика и увеличение толщины пола тоже значительно (до 15 см).

Уложенные трубы для теплого пола

Если же исходить из того, что монтаж отопления будет производиться своими руками, а также учитывать то, что стоимость электроэнергии все время увеличивается, то преимущества водяной системы очевидны. Особенно актуальна такая система для загородных домов, в которых отопление не централизовано.

В случае использования водяных теплых полов расход топлива снижается очень значительно, и соответственно, снижаются расходы на содержание дома.

Выбор труб для устройства теплого пола

При изготовлении водяного теплого пола своими руками перед нами встанут следующие вопросы:

  1. Какую выбрать трубу для теплого пола;
  2. Какой диаметр трубы для теплого пола выбрать;
  3. Как рассчитать длину трубы для теплого пола.

Ответить на них вам поможет наша инструкция.

Выбираем тип трубы

Для начала попытаемся разобраться, из каких труб лучше делать теплый пол. В данном случае основополагающими критериями будут надежность, теплопроводность, удобство сгибания и конечно цена.

На рынке материалов для теплых полов существуют следующие разновидности:

  • Медные;
  • Трубы из сшитого полиэтилена;
  • Полипропиленовые;
  • Металлопластиковые.

Исходя из коэффициента теплопроводности самым лучшим вариантом, конечно же, является медь. Она отлично гнется практически с любым радиусом, но только при использовании специального оборудования.

Своими руками устроить теплый пол из медных труб – задача практически непосильная. Цена медных труб может отпугнуть практически любого. Кроме того медь со временем окисляется, что увеличивает вероятность протечек.

Трубы различного диаметра из меди

Сшитый полиэтилен очень устойчив к тепловым воздействиям, что обуславливается технологией изготовления. Эта его характеристика позволяет увеличить температуру носителя, а значит, расход материала будет меньше. Однако повышение температуры носителя оправдано лишь в тех случаях, когда верхним слоем пола является плитка.

В случае верхнего слоя из паркета, ламината или линолеума температуру носителя наоборот снижают, чтобы деревянные покрытия не рассыхались, а линолеум не деформировался.

Цена труб из сшитого полиэтилена также достаточно высока. Кроме того, за счет высокой упругости согнуть водогоны с нужным радиусом достаточно проблематично. Для нормальной фиксации следует использовать специальную подложку и дополнительные крепления.

Также защитное диффузное покрытие может быть повреждено во время заливки стяжки пола.

Трубы различного диаметра из сшитого полиэтилена

Полипропилен считается наилучшим решением по стоимости материала. Однако у него также существуют свои ограничения. Например, температура монтажа. Она должна быть не ниже +15 0С, что далеко не всегда можно выдержать.

Также как и у сшитого полиэтилена у полипропилена есть ограничение по радиусу изгиба – не менее 8 диаметров, что означает не всегда приемлемые ограничения по расстоянию между нитками водовода.

Трубы из полипропилена с фасонными элементами

Металлопластиковые трубы – максимально подходящий вариант для устройства отопления своими руками. При невысокой цене он сочетает в себе высокую прочность с легкостью изгибания. Это обеспечивается наличием в пятислойной структуре трубы алюминия, который повышает теплопроводность и помогает металлопластику после изгиба сохранять свою форму.

При том, что этот материал для устройства отопления выпускается достаточно давно, на рынке существует весьма значительное разнообразие типов и размеров на любой вкус. Предпочтение же следует отдавать пусть более дорогим, но хорошо себя зарекомендовавшим производителям.

Трубы с центральной алюминиевой частью (металлопласт)

Обратите внимание!
Специалисты советуют использовать для теплых водяных полов только специальные трубы отопления.

Таким образом, измерив толщину своего кошелька и трезво оценив свои навыки работы с различными материалами, можно понять для себя какие трубы выбрать для теплого пола.

Кроме того чтобы выбрать из каких труб лучше делать теплый пол следует также обратить внимание на экологическую нейтральность материала по отношению к чистой питьевой воде.

Совет!
При выборе производителя, обратите внимание на гарантийный срок эксплуатации.
Он не должен быть меньше 15-20 лет.
Лучшие производители гарантируют возмещение ущерба при авариях в течение гарантийного срока.

Выбираем диаметр трубы

Решив для себя, какая труба для теплого пола лучше всего подходит нам по всем характеристикам, выбираем ее диаметр. Диаметр водоводов для теплого пола зависит от размеров помещения, давления и температуры в системе отопления, а также возможности подключения дополнительного насоса.

Обычно диаметр колеблется в пределах 16-25 мм. Чем толще водовод, тем большее давление необходимо обеспечить.

Лучше всего, конечно, обратиться за помощью к специалистам. Они смогут подсказать вам, как выбрать трубу для теплого пола и правильно подобрать ее диаметр под ваши индивидуальные пожелания.

Рассчитываем необходимую длину труб

После того как вы определились с тем, какой трубой делать теплый пол и ее диаметром можно приступать к расчету ее длины. Для этого нам потребуется лист миллиметровой бумаги и карандаш.

Расчет выполняется в следующей последовательности:

  1. Рисуем на миллиметровой бумаге в масштабе план комнаты.
  2. Рисуем на плане расстановку мебели, особо отмечая те места, с которых мебель перемещаться не будет. В этих местах прокладывать водоводы не имеет смысла, а зачастую и противопоказано.
  3. Выбираем тип укладки ниток водогона.
    Их несколько:
  • «Змейка» — наиболее простой способ проектирования и укладки. Однако при таком способе возможен неравномерный нагрев помещения, так как теплоноситель остывает от начала к концу водогона.

Схема «змейка»

  • «Спираль» — этот способ позволяет более равномерно распределить тепло по комнате, так как теплоноситель идет от начальной врезки к центру комнаты и обратно. Кроме того в этом случае минимизируется количество резких изгибов водогона, однако эластичный материал придется закреплять дополнительно.

Схема «спираль»

Обратите внимание!
Специалисты советуют использовать на один контур не более 100 метров трубы, поэтому большое помещение следует разделить на части, в которых разместить отдельные контуры.

  1. В зависимости от типа укладки и диаметра водогонов выбираем шаг установки. Обычно он колеблется от 15 до 30 сантиметров, учитывая то, какие трубы для теплого пола мы выбрали.
  2. Рисуем на плане рамку, отступая от стен 15-20 сантиметров.
  3. В результате у нас получится площадь, на которой следует распределить все контуры отопления. Их может быть несколько.
  4. Измерив на плане суммарную длину контуров и умножив ее на масштаб плана, получаем необходимую длину трубы.

В заключение можно сказать, что выбор того, какая труба для теплого пола лучше остается, конечно, за вами. Наша статья лишь призвана помочь вам сделать этот выбор максимально простым и комфортным.

Вывод

Как видно, выбор труб не слишком сложная задача – главное определиться с их предназначением. Стоимость, конечно, тоже играет свою роль, но далеко не основополагающую. Видео в этой статье поможет узнать вам еще больше информации по этому вопросу.

shkolapola.club

какие лучше металлопластиковые или полипропиленовые REHAU, Valtec, расчет, диаметр, шаг укладки, монтаж

Системы отопления частных домов и квартир постоянно совершенствуются, становятся более экономичными и удобными. Создание теплого пола позволило сделать помещение намного теплее и комфортнее. В полу размещены трубы, по которым проходит горячая вода, от этого он нагревается, и тепло от него идет вверх, равномерно распределяясь по всему помещению. Статья посвящена тому, какая труба для теплого пола лучше всего подойдет для обогрева жилых помещений.

Некоторые люди считают, что данный вид отопления очень дорог, на его создание потребуются большие средства. Однако это не так – теплый пол является  одной из самых экономичных систем на сегодняшний день.

↑

Виды систем обогрева  »теплый пол»

По способу обогрева помещений различают две системы теплый пол:

  • Электрическая система, в которой нагрев осуществляется с помощью специальных кабелей.
  • Водный комплекс, включающий трубы, в которых циркулирует горячая вода.

Эти два вида обогрева основаны на том, что тепловая энергия от пола равномерно распределяется по всему помещению, так как тепло всегда поднимается снизу вверх. А традиционная отопительная система обогревает комнату с помощью радиаторов, которые закреплены на стенах. При этом пол может быть холодным, особенно в частных домах, а это не всегда удобно для проживания. А трубы для водяного пола и греющие кабели лишены этого недостатка.

Теплый пол, как правило, оборудуют в помещениях кухни, столовой и ванной комнаты. В качестве покрытия применяется плитка из керамики, которая устойчива к высоким температурам и обладает хорошим уровнем теплопроводности.

Обогрев можно устраивать и в других помещениях дома, например, в детской комнате или зале. В них в качестве покрытия часто используется ламинат, паркет или линолеум, которые могут повредиться из-за высокой температуры. Поэтому в таких случаях тщательно выбирают и рассчитывают температуру теплоносителя.

Рассмотрим особенности разных систем обогрева, какой кабель и какая лучшая труба для теплого пола способна создать приличный уровень комфорта для проживания человека.

Главное достоинство электрической системы – использование более дешевых материалов, простой и удобный монтаж.

Однако при этом существенно возрастают расходы на электрическую энергию, которые постоянно увеличиваются из-за роста тарифов. Еще необходимо учесть, что любой проводник электрического тока создает вокруг себя электромагнитное поле, которое может негативно сказаться на самочувствии жильцов.

В водной системе обогрева могут использоваться различные трубы: металлические и пластиковые изделия. Теплый пол из полипропиленовых труб на сегодняшний день является самым популярным обогревательным комплексом в загородных домах.

Преимуществами данной системы являются:

  • равномерность распределения тепловой энергии по полу и всему помещению;
  • обогрев с минимальными затратами средств и электроэнергии;
  • высокая надежность благодаря использованию современных материалов;
  • отсутствует отрицательное влияние на здоровье человека;
  • эксплуатация водной системы не требует дополнительных расходов;
  • устройство скрыто под стяжкой пола, что создает хороший вид помещений.

Помимо изделий из полипропилена широко используются и металлопластиковые трубы для теплого пола, которые создают высокую прочность и надежность работы отопительной системы.

Однако водная система имеет и недостатки:

  • монтажные работы более сложны, чем в электрическом комплексе обогрева;
  • из-за неверного расчета может уменьшаться давление теплоносителя общей системы;
  • трудность обнаружения протечек и неисправности труб;
  • более высокая стоимость оборудования и монтажных работ.

При монтаже водной системы отопления следует учесть, что, например, рехау трубы для теплого пола увеличивают его толщину до 15 сантиметров, то есть расстояние до потолка немного станет меньше. Это актуально для комнат с небольшой высотой потолка.

↑

 Конструкция теплого пола

Перед монтажом данной системы поверхность пола необходимо выровнять при помощи специальных строительных смесей. Далее на пол необходимо уложить слои специального материала, который представляет собой алюминиевую фольгу.

Этот слой не дает уходить теплу вниз и стороны, то есть отражает тепловую энергию вверх.

Затем в определенном порядке следует уложить пластиковые или металлические трубы и закрепить их на термоизолирующие элементы. Трубы через систему распределительных устройств подключаются к насосу.

После проверки работоспособности всей системы в течение нескольких дней необходимо сделать стяжку из бетона или другого материала и выровнять по уровню образованную поверхность пола. Перед заливкой нужно тщательно осмотреть трубы и соединения на предмет протечек. Сверху стяжки затем укладывается напольное покрытие, которое может быть из керамической плитки, паркета, ламината и других материалов.

Для полипропиленовых труб, ввиду их линейного расширения при повышенной температуре, следует сделать специальные каналы.

Металлопластиковые трубы рехау (REHAU) для теплого пола в этом не нуждаются, так как их тепловое расширение минимально. В них содержится слой алюминиевой фольги или стекловолокна, которые препятствуют линейному расширению изделий.

Помимо труб рехау большую популярность приобрела труба для теплого пола valtec (Valtec), которую производят итальянские компании. Это изделие изготовлено из плотного полиэтилена способом сшивки материала. Они обладают высокой стойкостью к высокой температуре и весьма прочны. Внутри трубы находится слой пищевого полиэтилена, который позволяет использовать данные изделия в системах подачи питьевой воды.

Особенностью бренда Valtec является то, что можно купить не только трубы, но и полностью всю систему теплого пола со всеми фитингами, распределителями и блоком терморегуляции.

↑

Некоторые особенности строительства теплого пола

В водных системах отопления, в которых трубы находятся в полу, не рекомендуется использовать стальные изделия, так как они подвержены коррозии и внутри них может образовываться известковый налет. Это приведет к протечкам и уменьшению пропускной способности всей системы отопления.

В качестве альтернативы стали могут использоваться трубы из меди – они лишены многих недостатков вышеуказанных изделий. Однако медные трубы сложнее в монтаже и обладают высокой стоимостью.

Устройство теплого пола из медной трубы

Укладка труб теплого пола чаще всего производится с помощью изделий из полимеров. Особенностью организации теплого пола из полипропиленовых и полиэтиленовых труб является температура теплоносителя, значение которой не должно быть выше 55 градусов. Это объясняется не характеристиками материала, а тем, что напольное покрытие может повредиться, особенно линолеум и паркет.

Подвержены температурному влиянию и некоторые виды стяжки, которая может потрескаться.  Поэтому в городских квартирах необходимо при строительстве системы теплый пол устанавливать элементы управлением температурой воды.

↑

Какие трубы выбрать для теплого пола

Частично, мы ответили уже на этот вопрос – полимерные изделия.

Наиболее популярны следующие виды труб:

  • Полипропиленовые изделия.
  • Полиэтиленовые трубы.
  • Изделия, сочетающие высокие свойства полимера и металла – металлопластиковые трубы.

Теплый пол из полипропиленовых труб является наилучшим вариантом по стоимости. Такая труба достаточно прочна и надежна. Однако есть и существенные трудности при монтаже – невозможность создать нужный радиус изгиба. Например, если взять изделие с диаметров 16 миллиметров, то укладку необходимо производить с шагом не менее 130 миллиметров. А такое расстояние не всегда может обеспечить эффективную работу системы теплый пол.

Также существуют ограничения по температуре монтажа – не ниже 15 градусов, что не всегда удается выполнить.

Поэтому труба для теплого пола полиэтиленовая, которая обладает большей степенью гибкости, является наиболее приемлемым вариантом. Она производится из сшитого полиэтилена и обладает высокой прочностью и пластичностью. Полиэтиленовые изделия способны выдержать температуру теплоносителя до 120 градусов по Цельсию. Радиус изгиба позволяет равномерно распределить тепло по поверхности пола.

К их недостаткам можно отнести:

  • для поддержания формы изделия необходимо создавать специальные лотки;
  • возможность повреждений стенок трубы при монтаже.

Металлопластиковые изделия наиболее востребованы при устройстве системы подогрева пола. Они обладают высокой прочностью, пластичностью и долгим сроком эксплуатации. В состав металлопластиковых труб входят пять слоев: полиэтилен, затем идет клеевая часть, далее тонкая фольга из алюминия, опять клеевой состав и защитный слой полимера.

↑

Размеры труб для теплого пола

Длина трубы теплого пола полностью зависит от размеров помещения, мощности насоса и требуемой температуры. Если комната имеет прямоугольные размеры, что чаще всего бывает, то располагать трубы можно двумя способами: увеличивать их длину или уменьшать.

В итоге получается, что монтаж труб теплого пола зависит от размеров изделий. Современные производители и специалисты рекомендуют использовать для данной системы только трубы, которые предназначены для отопления. А наиболее продвинутые компании выпускают не только специализированные трубы для создания обогрева полов, но и весь комплекс устройств и дополнительных элементов. Это означает, что можно заказать в одном месте все, что необходимо для создания этой системы отопления. При оформлении заказа специалисты помогут рассчитать все параметры и технические характеристики, исходя из особенностей дома.

Диаметр трубы для теплого пола также зависит от вышеперечисленных условий. Но, как правило, он бывает в пределах от 16 до 20 миллиметров. Однако окончательные размеры определяются индивидуальными особенностями помещений и запросами владельцев жилья.

При монтаже трубы заливаются бетоном или другой смесью для полов, поэтому изделия должны быть полностью герметичными и прочными.

Никакие соединения под стяжкой недопустимы, так как в этих местах могут быть повреждения. Тогда придется вскрывать всю конструкцию, а это дополнительные расходы и время.

При выборе труб необходимо отдавать предпочтение известным производителям, которые отличаются высоким качеством продукции.

Шаг трубы для теплого пола определяется также индивидуально, тем не менее, обычно он составляет от 10 до 40 сантиметров. Добиться этого параметра можно только при  использовании изделий, которые обладают хорошей пластичностью.

Чем меньше расстояние между трубами теплого пола, тем больше будет температура нагрева. И соответственно чем меньше шаг укладки, тем нагрев пола также будет меньше.

↑

Способы укладки труб для теплого пола

При монтаже системы теплого пола существуют несколько способов размещения труб на полу:

  • Спираль.
  • Зигзаг.
  • Сочетание обоих способов.

При спиралевидном расположении изделий происходит равномерное распределение тепловой энергии по поверхности за счет того, что рядом с остывшей трубой проходит элемент с большей температурой.

Расположение изделий зигзагом дает неравномерное распределение тепла, которое тоже используется в различных помещениях. Комбинированный способ позволяет полностью обеспечить потребности в тепле.

Все способы хороши и с успехом применяются при создании теплых полов. Однако для достижения необходимой температуры следует учитывать и давление воды, которое создает насос.

↑

Другие виды труб для теплого пола

Для создания наибольшей эффективности работы системы отопления широко используется гофрированная труба для теплого пола. Это изделие, благодаря большей площади, способно отдавать тепловую энергию с большим коэффициентом полезного действия.

Гофрированная труба может надеваться на обычное изделие из пластика, при этом создается дополнительная защита.

Существуют трубы из нержавеющей стали, который имеют гофрированный вид – они напоминают  гибкий шланг от душа. Их теплопроводность намного выше изделий из полипропилена или металлопластика, а устойчивость к механическому давлению значительно превосходит все изделия. Однако цена данных изделий, конечно же, выше.

Медная труба для теплого пола является самым лучшим и эффективным изделием. Всем известно, что медь обладает прекрасными теплопроводными характеристиками, поэтому нагрев пола происходит при меньших затратах тепловой энергии. Данные изделия весьма прочны и надежны, в них отсутствует коррозия и не образовывается известковый налет. Большая цена медных труб является основным их недостатком. Поэтому она используется значительно реже пластиковых изделий.

Труба для теплого водяного пола должна соответствовать следующим характеристикам:

  • высокая прочность и надежность, так как эксплуатация проходит под твердой стяжкой;
  • отсутствие коррозии и образования налета на внутренних стенках;
  • высокая степень теплопроводности;
  • пластичность, которая позволяет делать изгибы при укладке в пол;
  • долгий срок эксплуатации.

Если выбрать изделие, которое полностью отвечает вышеперечисленным требованиям, то система теплого пола будет работать эффективно и долгие годы.

↑

Расчет трубы для теплого пола

Для правильного расчета отопительной системы теплый пол необходимо учитывать следующие данные:

  • размеры труб;
  • площадь помещения, в котором нужно установить отопление;
  • характер напольного покрытия и состав стяжки;
  • наличие дополнительного утеплителя;
  • мощность насоса, который создает уровень рабочего давления теплоносителя.

Если неправильно выбрать диаметр трубы, например, меньше требуемого значения, то высока вероятность нарушения циркуляции теплоносителя. А это приведет к снижению температуры и придется  переделывать конструкцию, что неизбежно вызовет дополнительный расход трубы на теплый пол. Вообще-то, все затраты и количество материалов зависят, прежде всего, от площади помещения, в каждом случае эти величины индивидуальны.

↑

Особенности монтажа труб для теплого пола

Для того чтобы сделать качественный и эффективный теплый пол – труба должна сначала располагаться в районе наименьшей температуры воздуха комнаты. Обычно этими местами являются стены с окнами, через которые происходит утечка тепла, или входная дверь. Поэтому вход в трубу горячей воды целесообразно начинать именно в этих местах. Тогда будет наиболее эффективное распределение тепловой энергии.

Если в комнате стоит тяжелая мебель или другие предметы, которые создают механическую нагрузку на пол, то под ними не рекомендуется располагать трубы отопления. Тем более, что для мебели постоянный нагрев не нужен, так как это может привести к разрушению ее конструкций.

Если Вы выбрали теплый пол – какая труба лучше будет передавать тепло в помещение зависит только от возможностей и желания домовладельца. Однако экономить на создании данной системы не следует, так как в случае повреждения изделий будут дополнительные расходы.

Трубы необходимо выбирать только известных и надежных производителей, которые исключают возможность подделки. Поэтому консультации специалистов в этом вопросе являются обязательным условием создания надежного действительно теплого пола.

vsetrybu.ru

как выбрать и какие лучше использовать?

  • С чего начать?
  • Правильный выбор
  • Характеристика МТП
  • Характеристики REX
  • Медь, как материал для проведения тепла
  • Тонкости монтажа

Обогрев поверхности пола становится обыденным явлением в организации отопления дома или квартиры. Естественно, что монтаж оборудования при этом более сложный, но эффект от использования такого варианта отопления потрясающий. Хорошие трубы для водяного теплого пола стоят немало. Разберемся в рациональных подходах к ее выбору…

С чего начать?

При проектировании нужно учитывать назначение будущей системы: полнофункциональную  отопительную систему или просто поддержание комфортной температуры полов с установленными отдельно отопительными радиаторами для обогрева всего помещения.

При выборе можно опираться на эксплуатационные преимущества и недостатки элементов водяного теплого пола.

Достоинства Недостатки
Возможность отсутствие батарей и труб Трудоемкий монтаж
Большой срок эксплуатацииНевозможность заменить элемент конструкции
Высокие характеристики теплоотдачи Трудности при устранении протечек
Устойчивость к любым видам воздействия



Определившись с тем, какие системы предпочтительнее, лучше сразу приступить к расчетам. Они должны помочь определить метраж главного элемента конструкции.

Здесь – площадь помещения для контура (м2). – шаговое расстояние (м), – показатель, который учитывает загибы.

Расстояние между витками определяется исходя из данных:

  1. Есть ли в помещении батареи.
  2. Как хорошо они греют.
  3. В какой климатической зоне находится объект.

Для Севера, первых этажей и при отсутствии других источников отопления шаг должен быть не больше 15 сантиметров. Во всех других случаях он может быть в пределах 20 – 25, а иногда и 30 сантиметров.

Итак, пример расчета метража.



Это значит, что для комнаты в 30 м2 надо 220 метров.

Теперь стоит выбрать ту трубу, которая удовлетворит всем требованиям.

Существует несколько способов укладки. Но на качество отопления влияет не это, а то, какая труба будет выбрана для отопления пола.

Вернуться к оглавлению ↑

Правильный выбор

Труба для качественного теплого пола должна быть гибкой, эластичной и прочной. Она будет залита в бетон. Значит должна выдержать его нагрузку.

Это важно! Нельзя использовать материал даже с незначительной вероятностью утечки. Протекание из-под пола можно устранить, только разрушив конструкцию до основания.

Проводники тепла могут быть сделаны из следующих материалов:

  1. Металлопластик. Аббревиатура МТП.
  2. Полиэтилен сшитый, его еще называют бесшовным. Обозначается как REX.
  3. Медь. Этот материал самый дорогой.

Оптимальный диаметр трубы для обустройства теплых полов 2 сантиметра. Какие же трубы лучше выбрать?

Вернуться к оглавлению ↑

Характеристика МТП

Металлопластиковые элементы состоят из прочного полиэтилена, покрытого алюминиевой фольгой. В МТП три слоя повторяются несколько раз.

Этот элемент состоит из слоев, которые повторяются несколько раз. Сшитый полиэтилен повышенной прочности покрывается слоем качественного клея, а затем на него наносится алюминий.

Многослойность обеспечивает повышение технических характеристик, но создает неудобства при выполнении монтажа и риски при эксплуатации. Это связано с тем, что

  • Алюминий – кислородный барьер. При этом он способен защитить основной материал от линейной деформации. Однако он же снижает жесткость сшитого полиэтилена.
  • Использование разных материалов приводит к тому, что каждый слой трубы для теплого пола имеет свой коэффициент расширения. Это чревато отслоением сшитого полиэтилена, что приведет к дальнейшему расслаиванию структуры.
  • Элементы металлопластиковых конструкций соединяются фитингами. Последние сделаны из латуни. Соединению двух металлов с разной полярностью приводит к неизбежному возникновению электрических потенциалов. А они обязательно станут началом электромеханической коррозии. Также нельзя исключать риск возникновения течи в местах соединения.

В остальном металлопластиковая труба вполне может быть использована как место транспортировки теплоносителя с умеренной температурой (не выше 60°C). Цена 1 погонного метра такой трубы начинается от 50 центов.

Вернуться к оглавлению ↑

Характеристики REX

Сшитый полиэтилен лишен минусов, которые были выделены для металлопластика. В качестве трубы для теплого пола он довольно популярен. Последние модификации изделий из полиэтилена имеют верхний слой из поливинилового спирта. Нанесение жидкого состава позволило производителям создать кислородный барьер, которого не было в предыдущих выпусках продукции.

Он также состоит из нескольких слоев, но их сочетание более удачно

Труба из полиэтиленового материала для теплого пола разной модификации имеет свой показатель плотности. Их всего три:

  1. Низкая (LDPE).
  2. Средняя (MDPE).
  3. Высокая (HDPE).

Стоимость погонного метра близка к 1 доллару. За эти деньги потребитель получает качество, простоту монтажа и длительную эксплуатацию.

Вернуться к оглавлению ↑

Медь, как материал для проведения тепла

Наряду с достаточно новым материалом – сшитый полиэтилен вполне удачным считается использование труб медных для теплого пола. Они обладают рядом весомых преимуществ, которые могут быть использованы при изготовлении трубы для качественных и теплых полов. Так, медь

  1. Имеет максимальную прочность.
  2. Хорошо удерживает температуру.
  3. Выдерживает повышение давление в системе, вплоть до критических отметок.
  4. Имеет повышенный срок эксплуатации. Использовать трубу под теплый пол из меди можно будет свыше 50 лет. Так по крайне мере обещают её производители.

Труба из меди имеет самую высокую цену и неплохие технические характеристики

Единственный минус, который имеет медная конструкция – это вероятность возникновение коррозии из-за разности электрических потенциалов.

Внимание! Продлить срок эксплуатации трубы из меди для теплого пола можно при монтаже. Бетонная стяжка будет тем фактором, который ускорит возникновение коррозии. Нивелировать его можно при помощи еще одного слоя «пирога». Так, после укладки трубы для теплого пола из меди нужно положить гидроизоляцию.

Цена погонного метра медных конструкций не менее 2 долларов. Столь высокую стоимость также можно отнести к недостаткам.

Вернуться к оглавлению ↑

Тонкости монтажа

Итак, решено, какая отопительная система будет обогревать помещение (комбинированная или исключительно при помощи пола), что использовать в качестве трубы для лучших в мире полов. И даже куплено определенное количество материала. Теперь определяемся с системой монтажа. Элементы для теплоносителя имеют несколько вариантов укладки. Лучше пригласить специалистов для проведения работ, но можно и самому провести монтаж.

Важным при укладке будет момент не только соблюдения многослойности конструкции, но и закрепление витков на утеплителе или фольге. Лучше приобрести тот материал, в котором есть пазы под элементы системы. Это упростит процесс сбора конструкции.

Обогрев помещения при помощи элементов, уложенных под напольное покрытие, позволяет повысить температуру, действительно наслаждаться теплом и регулировать его степень. Так что правильного выбора и терпения при монтаже.

Статьи по теме

Раскладка теплого пола

greempol.ru

Своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
