Крепление полотенцесушителя – виды крепления и монтаж (инструкция)

Пускать воду в змеевик нужно постепенно, чтобы избежать гидроудара.

Монтаж электрического полотенцесушителя выполнить значительно легче. Он проводится в несколько этапов:

• подготовка устройства;
• фиксация креплений;
• разметка;
• подготовка отверстий;
• фиксация прибора;
• укладка скрытой проводки;
• закрепление декоративных накладок.

Подготовка устройства. Теплоноситель распаковывают, комплектующие для полотенцесушителей вынимают, растягивают шнур, чтобы он выпрямился. Если в крепежных планках предусмотрены отверстия, то пропускают провод через них. Купленный в холодное время года прибор должен прогреться до комнатной температуры.

Фиксация креплений. Элементы устанавливают на заднюю сторону прибора.

Разметка. Приложив полотенцесушитель к стене, выставив его по плоскости, намечают места для отверстий. В месте сверления рекомендуется наклеить малярную ленту, что позволит сохранить отделочный материал в целости после работы дрелью, избежать крошения.

Подготовка отверстий. Выбрав подходящее по диаметру сверло, проделывают отверстие в стене, потом в него забивают дюбель.

Фиксация прибора. Приложив полотенцесушитель к стене, выставляют положение при помощи строительного уровня. Когда все будет готово, закрепляют изделие.

Укладка скрытой проводки. Провода змеевика соединяют с проводкой, выходящей из стены, а место стыка изолируют. Весь пучок проводки прячут в кабель-канал или под отделочные материалы.

Закрепление декоративных накладок. Монтажные планки, на которые устанавливался теплоноситель, скрывают накладками. Осталось последнее – проверить работу змеевика.

Процесс установки полотенцесушителя может быть простым или сложным, так как все зависит от конструкции, выбранного крепежа, наличия инструментов, опытности мастера. Для упрощения работы следует выбирать электрический теплоноситель с подключением в розетку.

krepezhinfo.ru

КРЕПЛЕНИЕ ДЛЯ ПОЛОТЕНЦЕСУШИТЕЛЯ | blogremont.ru

Тому, кто знает несколько способов закрепить полотенцесушитель, покорится весь мир. Люди способны многое простить сантехникам, но неспособность ими правильно закрепить полотенцесушитель, люди не прощают никогда. Крепление нужно всем полотенцесушителям, но пользователи, слишком поздно понимают, зачем оно им нужно.

Бывают случаи, когда стандартные крепления для полотенцесушителя использовать просто невозможно. Например, если сам стояк, к которому подключен полотенцесушитель, смонтирован неправильно.

Вот простой пример. Стояк из полипропилена спрятан в короб, облицованный плиткой. К самому стояку доступа нет. Из короба сиротливо выглядывают два вывода с заглушками, к которым нужно подключить полотенцесушитель.

Вся беда в том, что выводы эти смонтированы неправильно.

Не параллельно стене
Не параллельно друг другу, относительно стены

Поэтому, подключенный полотенцесушитель, просто упирается в стену. Лишь, если его слегка оттянуть, с небольшим усилием, то образуется зазор между ним и стеной, примерно, в 2-3 см. Для стандартного крепления полотенцесушителя просто нет места.

Как же быть в этом случае? О том, чтобы разобрать короб и переделать стояк, речи не идет. Такой вариант, категорически не подходит. Оставлять полотенцесушитель без крепления тоже не выход. Совсем неправильно, если он будет просто болтаться на стене и биться хромированной головой о кафель.

Можно было бы использовать эксцентрики для полотенцесушителя, но об этом в другой статье.

Расскажу об одном варианте, который уже не раз был использован мною в подобных случаях.
Покупаем обычное крепление для полотенцесушителя, как на фото. Крепление полностью разборное и состоит из трех частей. Третьей части крепления, кольца, нет на фото. Оно уже надето на полотенцесушитель.

Крепление нужно подбирать четко по диаметру трубы полотенцесушителя. В данном случае, диаметр равен 3/4 дюйма. Заодно в магазине был куплен комплект для подключения полотенцесушителя к выводам стояка.

Итак, что мы имеем. Имеем внешнюю резьбу на полотенцесушителе, внутреннюю резьбу на выводах стояка, диаметром 1 дюйм. Подбираем следующий комплект. Кран с разъемной «американкой» на 3/4, муфту на 3/4 для соединения резьбы полотенцесушителя с «американкой», муфту переходную 3/4 — 1 дюйм для соединения крана с выходом стояка и само крепление для полотенчика. Разумеется, все вышеописанное берем в паре.

Не забываем, что кольца крепления нужно надеть на полотенцесушитель до того, как будете накручивать муфты. Ну, если только вы не купили крепления с разборными кольцами, такие тоже бывают.

О правильной сборке всего комплекта и его вариантов подбора при установке полотенцесушителя, я расскажу в другой статье. Сейчас поговорим о самом креплении. Как вы догадались, его нужно немного укоротить. Сделаем необходимую разметку и отрежем по ней болгаркой.

Укороченное крепление вполне подходит по размерам. Но сам «штырек» с резьбой, использовать не удастся. Если его укоротить, то один конец останется без резьбы. Этого нам не нужно. Но есть выход.

Необходимо купить болт или винт с подходящей резьбой (в данном случае М8) и укоротить его настолько, чтобы он чуть выступал из крепления. Ровно настолько, чтобы его можно было закрутить в кольцо, расположенное на самом полотенцесушителе. Резьба должна не просто вкрутиться в кольцо, но и пройдя его насквозь прижаться к поверхности трубы, образуя жесткое соединение для закрепления полотенцесушителя на стене.

Еще один момент. Если вы купите винт, то его шляпка будет спрятана за плоскость чаши крепления. У болта шляпка толще, и чтобы убрать ее за плоскость чаши, ее нужно чуть подрезать болгаркой, как видно на фото.

Проделав все описанные мною операции, останется лишь зафиксировать крепеж на самом полотенчике, собрать и прикрутить к выводам стояка. Если кран с «американкой» свободно закручивается, без изломов, а чаши плотно прилегают к стене, то все в порядке. В противном случае придется еще укоротить крепление, повторив всю процедуру заново. Поэтому, лучше заранее тщательно проделать все измерения и сделать разметку.

Закручивать крепления и проверять их плоскость по отношению друг к другу, удобнее на ровном полу.

Если все в порядке, то не спешите открывать краны и подавать воду в полотенцесушитель. Вам еще придется его снять, чтобы просверлить отверстия для чаши крепления. Сквозь отверстия в чаше, нанесите на стену точки маркером или карандашом, предварительно наклеив на место разметки кусочки малярного скотча. Разметка на скотче видна гораздо лучше, да и сверло не так скользит, как по голому кафелю. В одной из прошлых статей, я писал о том, как и чем, сверлить плитку.

В комплекте с креплением к полотенцесушителю обычно входят несколько шурупов с дюбелями. Рекомендую, сразу их выбросить. Они очень коротки и закрепятся лишь в штукатурке, не достав до бетона или кирпича. Возьмите обычный дюбель-гвоздь 6Х40 мм. Цвет дюбеля не для всех имеет решающее значение, но можно подобрать в цвет полотенцесушителя и его крепления.

Все. Надеюсь, что статья оказалась полезной. Пока!

blogremont.ru

Установка полотенцесушителя в ванной — разбор схем подключения прибора

Полотенцесушитель в ванной комнате – чрезвычайно удобный прибор. Благодаря ему, комфортность пользования этим помещением значительно возрастает. Всегда есть возможность просушить влажные полотенца, одеть после душа теплый халат, а для молодых мам очень важным моментом является и сушка детских вещей после экспресс-стирок, которые порой случаются по нескольку раз на день. Да и в самой ванной от размещённого на стене полотенцесушителя — значительно теплее, так как он играет еще и роль своеобразного радиатора отопления.

Установка полотенцесушителя в ванной

Те старые полотенцесушители, которые ранее повсеместно устанавливались в городских квартирах, многих уже не удовлетворяют с эстетической точки зрения. Поэтому, задумывая ремонт в ванной или в совмещённом санузле, хозяева планируют и установку нового прибора, на старом месте, либо с переносом на более удобную, с их точки зрения, позицию. Но при всей кажущейся простоте подобной операции, установка полотенцесушителя в ванной все же подчиняется целому ряду важных правил. Если их не учитывать, то либо прибор не будет функционировать так, как хотелось бы, либо, что еще хуже, нарушиться нормальная работа всей системы горячего водоснабжения или отопления.

Главная направленность данной публикации и будет заключаться в том, чтобы дать хозяевам квартиры представление, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует полагать, что если домашний мастер берется за такое дело, его уже не следует учить основным приемам сантехнического монтажа. Ну а если все же будет приглашаться сторонний специалист – будет возможность проконтролировать его работу, так как в этой среде промышляет немалое количество откровенных халтурщиков.

Содержание статьи

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания. Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора.

Разнообразие полотенцесушителей – чрезвычайно велико, и по внешнему исполнению, и по принципу действия.

Самыми «проблемными» были и остаются все же полотенцесушители водяного принципа действия – именно с их монтажом возникает наибольшее количество вопросов. Приборам такого типа и будет в основном посвящено дальнейшее изложение.

Полотенцесушители комбинированного типа подчиняются при подключении к трубной разводке общим правилам

Сразу оговоримся, что можно приобрести модель комбинированного типа, которая будет работать благодаря циркуляции горячей воды, но может при необходимости переключаться и на электрический обогрев. Тем не менее, подключение подобных полотенцесушителей к контурам труб подчиняется общим правилам, поэтому в отдельную категорию их выносить не будем.

Как разобраться в многообразии полотенцесушителей?

Предлагаемый ассортимент подобных приборов – чрезвычайно широк, что может даже поставить тупик при выборе. Помочь в этом вопросе поможет специальная публикация нашего портала – «Как выбрать полотенцесушитель».

Итак, для нормальной работы полотенцесушителя необходим поток разогретой жидкости через него. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, этот прибор, как правило, представлял собой просто обычную петлю трубы горячего стояка, чаще всего – на нисходящей части «кольца», то есть с потоком, направленным сверху вниз. В этом был заложен тот смысл, что потребители получают горячую воду требуемой температуры, независимо от этажа проживания, а уже при возвращении потока шел дополнительный отбор тепла на полотенцесушителях.

Всем с ранних лет знакомые полотенцесушители, стоявшие в большинстве городских квартир. По сути – петля на обратном стояке горячего водоснабжения

Обратите внимание – труба, формирующая петлю (одну, в полотенцесушителях U-типа, или две – М-типа) имеет диаметр такой же, как и на самом стояке, или даже больше. Это – требование для обеспечения нормальной, без помех и излишнего гидравлического сопротивления, циркуляции в локальном контуре ГВС.

Понятно, что подобные полотенцесушители в настоящее время уже очень часто не удовлетворяют хозяев по своей внешности. Принимается решение об их замене на более современные, максимально подходящие по своим эстетическим качествам к создаваемому в ванной интерьеру. И вот здесь начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «горе-сантехников» (которых, к сожалению, весьма немало), приводит к тому, что, в лучшем случае, полотенцесушитель не работает вовсе или прогревается неравномерно (особенно это касается приборов типа «лесенка»). А в худшем – нарушается функционирование системы горячего водоснабжения во всем стояке подъезда, что влечет за собой меры административного воздействия и, безусловно, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желание скрыть трубы подводки или приобрести прибор оригинальной формы, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. Поэтому далее в статье будут предложены варианты схем подсоединения полотенцесушителей, из которых можно выбрать наиболее подходящую. Кроме того, внимание будет уделено и схемам спорным, заведомо нерабочим, а то и вовсе запрещенным к реализации.

Еще одна оговорка, прежде чем перейти к рассмотрению схем. В дальнейшем будет речь идти в большей мере об установке полотенцесушителя именно в систему горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление эти приборы нередко являются составной частью именно системы отопления. С одной стороны – вроде бы удобно, но с другой – в летний период, когда обогрев дома не нужен, прибор становится «недееспособным».

Один из универсальных вариантов организации автономного отопления и горячего водоснабжения, с включением полотенцесушителя в общую схему

Другой вариант – это подключение полотенцесушителя к системе автономного горячего водоснабжения, оснащенной бойлером косвенного нагрева с автоматизированной циркуляционной схемой работы.

Схемы в обоих вариантах автономныхм систем могут быть весьма разнообразными, сложными, но подчиняющимися уже несколько иным правилам. Поэтому это вопрос также будет «выведен за скобки», так как относится уже к другому разделу, больше связанному с системами отопления.

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы врезки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения их работе абсолютно ничего не может помешать – раз диаметр «змеевика» не меньше диаметра трубы стояка, гидравлическое сопротивление, даже счет удлинения магистрали, практически не возрастает. Пока в системе циркулирует горячая вода, будет разогретым и сам прибор.

Самая простая схема установки полотенцесушителя. Сам по себе прибор является участком стояка горячего водоснабжения

Обратите внимание на показанные красные стрелочки. Направление потока на работоспособность полотенцесушителя при подобном подключении – абсолютно не влияет. Простота и надёжность подобного подключения подвигает владельцев квартир не отказываться от него и при смене полотенцесушителя. Достаточно выбрать современную модель с соответствующим межосевым расстоянием и диаметром трубы, чтобы не допустить заужения стояка.

Установлены новые полотенцесушители, без каких-либо изменений в конфигурации стояка горячего водоснабжения.

Монтаж тоже не выглядит слишком сложным. Необходимо договориться коммунальщиками о временном отключении стояка и сливе из него воды. Затем старый полотенцесушитель демонтируется (или срезается). На его место устанавливается новый, по технологии, наиболее подходящей к конкретным условиям. Это может быть приваривание резьбовых патрубков с дальнейшей «запаковкой» прибора, использование, по возможности, сохранившихся резьбовых участков, и т.п. Нередко прибегают и к обновлению самого стояка – например, меняют его на полипропиленовый, не снижая внутреннего диаметра трубы. Тогда установка будет еще проще – ввариваются соответствующие фитинги для перехода на резьбу, и к ним уже монтируется полотенцесушитель.

Сам стояк нередко прячут за декоративный короб, который «маскирует» всю разводку труб в ванной или санузле. Но принципиально, при любой схеме подключения, это не должно сказываться на ее конфигурации.

Стояки холодной и горячей воды закрыты декоративным коробом, но схема подключения при этом остается неизменной

Каким бы образом ни проводился монтаж, нельзя допускать двух ошибок:

— Нередко при установке металлопластиковых труб происходит невольное заужение прохода, что связано с особенностями строения пресс-фитингов. Это может сказаться на общей работоспособности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

Достаточно часто допускаемая  ошибка – конструкция фитинга для металлопластиковых труб подразумевает резкое сужение проходного диаметра, а на общем стояке это – не рекомендуется

Вторая дилетантская ошибка – это установка перед полотенцесушителем запорных устройств. Нет слов – наличие кранов позволяет самостоятельно отключать прибор, когда в нем нет необходимости, а если нужно – проводить демонтаж или какие-либо ремонтные работы. Краны обычно и ставят, но только не так, как показано на иллюстрации ниже.

Совершенно недопустимая схема монтажа полотенцесушителей – запорная арматура оказывается на самом стояке

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей, возможно, и сохранится, но обездвиженный объем быстро остынет, и чтобы получить на выходе горячую воду, придется сливать немалое количество охлаждённой. Кроме того, при закрытом кране не исключено и завоздушивание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель – это его неотъемлемая часть) не допускается.

Учитывая то, что краны перед полотенцесушителем все же весьма полезны, от показанной выше схемы все чаще отказываются, организуя систему, в которой присутствует байпас. Это – перемычка, соединяющая, идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными. Так, в качестве байпаса может выступать и сам стояк, к которому приварены патрубки для подключения полотенцесушителя – в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

Если переделывается старая подводка, наподобие такой, как была показана выше, то байпас может ввариваться или монтироваться на резьбу на горизонтальных участках, отходящих от стояка к прибору. В любом их случаев после байпаса вполне можно устанавливать краны – на общую циркуляцию в стояке системе это влияния не окажет.

На левом фрагменте в качестве байпаса выступает сам стояк. На правом установлен смещенный байпас того же диаметра, что и стояк.

Установкой байпаса решается сразу масса проблем. Во-первых, обеспечивается подача горячей воды примерно одной температуры во все квартиры, расположенные в стояке, независимо от этажа. Хозяин квартиры волен в любой момент отключить свой полотенцесушитель или даже вовсе снять его, перекрыв запорные шаровые краны. Мало того, он вполне может установить на полотенцесушителе термостатический регулятор, который способен поддерживать температуру в «змеевике» на определённом уровне, по аналогии с радиаторами отопления.

Существует расхожее мнение, что байпас должен быть обязательно или смещенным, или иметь заужение (на один диаметр меньше подводки). Действительно, такой подход должен несколько улучшать циркуляцию воды через полотенцесушитель. Но практика показывает, что особого различия при простых по конфигурации приборах не наблюдается – вода прекрасно циркулирует и с прямым не зауженным байпасом, так как, помимо принудительного циркуляционного потока в дело вмешивается еще и гравитационный, обусловленный разницей плотности нагретой и несколько остывшей в полотенцесушители жидкости. Кстати, зауженный байпас может даже сыграть и отрицательную роль при некоторых обстоятельствах. В дальнейшем будут рассмотрены несколько схем с различным расположением байпаса или врезанных в стояк ГВС патрубков.

Но вот, что совершенно недопустимо – это устанавливать на любой байпас запорную арматуру. Никакие отговорки, дескать, этот кран улучшает циркуляцию через сушилку, и будет всегда открываться, если перекрыты краны на сам прибор – не должны приниматься в расчет. По существующим правилам у хозяина квартиры в многоэтажке в принципе не должно быть возможности самостоятельного перекрытия стояка. То, что он может поручиться за свое благоразумие, вовсе не исключает случайностей, из-за которых может быть перекрыта циркуляция горячей воды для всего подъезда.

Такая схема подключения в условиях многоквартирного дома – совершенно недопустима

Кстати, такая схема подключения очень широко «гуляет» по просторам интернета (даже с приложением фотографий выполненных работ), где недобросовестные авторы статей ее выдают, как один из возможных вариантов. Стоит весьма предвзято отнестись к подобной публикации!

В условиях частного дома, где система отопления и горячего водоснабжения полностью автономна, владелец может устанавливать какую ему угодно запорную арматуру там, где сочтет это нужным. Однако, и в таком случае необходимость подобного крана на байпасе выглядит весьма сомнительной – все можно решить правильной балансировкой системы и установкой термостатических приборов.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением патрубков для монтажа к трубам подводки. Именно с такими приборами и возникает больше всего путаницы, допускается максимальное количество ошибок, когда, после установки и подключения, оказывается, что полотенцесушитель или еле греет, или вообще наглухо «заперт». Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа по более сложным схемам.

Рекомендуемые и непозволительные схемы подключения полотенцесушителей

Боковое или диагональное подключение

На первое место поставим схему, которая отличается высокой универсальностью и оттого применяете чрезвычайно часто. В принципе, она во многом повторяет простейшие варианты, о которых уже рассказывалось выше.

Несложная в исполнении схема установки полотенцесушителя в двух вариантах – с боковым и диагональным подключением

Схема одинаково хорошо работает с полотенцесушителем типа «лесенка» универсального подключения, с подачей воды в стойке  сверху или снизу. Она не требует ни смещения, ни заужения байпаса. Не прослеживается никакой зависимости от напора воды в стояке и скорости ее перемещения. Удаление от стояка, в принципе, также не регламентируется. При соблюдении всех правил подключения нет нужды прибегать к стравливанию воздуха, если происходило временное отключение подачи воды.

Чтобы подобная схема демонстрировала все свои преимущества, необходимо придерживаться следующих правил:

• Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя врезка – выше верхней точки подключения. При этом соблюдается уклон примерно в 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен на удалении не более 2 метров от стояка, а для подводки используются трубы диаметром 32 мм и выше. В таких условиях вполне можно ограничиться горизонтальной подводкой.
• На участках подводки не допускается никаких изгибов, так как они становятся потенциальными «сборщиками воздуха», препятствующими нормальной циркуляции воды.
• Заужения или смещение байпаса не требуется. Мало того, при подаче воды снизу зауженный байпас становится только помехой, который может и вовсе запереть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху можно заузить байпас, из расчета на один шаг диаметра меньше стояка, хотя при подобной схеме особого значения это иметь не будет, и целесообразность – сомнительна, так как универсальность системы попросту исчезает.
• Диаметр труб подводки должен быть не менее ДУ20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма — для стальных труб ВГП. При установке шаровых кранов – размер также не менее ¾ дюйма.
• Проверенная практикой допустимое удаление от стояка при использовании труб ППР – до 4.5 метров.
• Трубы желательно разместить в слое термоизоляции, а при их скрытом монтаже (то есть с расположением в прорезанной в стене штрабе) это становится и вовсе обязательным условием для нормальной эксплуатации.

Кстати, несмотря на расхожее мнение, особых преимуществ диагональное подключение в данном случае не имеет. Видимо, так считают по ассоциации с радиаторами отопления, где, в самом деле, при диагональной врезке с верхней подачей теплоносителя общая теплоотдача батареи возрастает на 5÷7%.

Подобная схема дает возможность некоторого видоизменения, например, когда есть необходимость расположить трубы подводки несколько иначе.

Если по каким-либо причинам необходимо разнести трубы подводки, то можно применить этот вариант той же схемы

В принципе, даже по схеме этого варианта видно, что никаких условий изменено не было — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе  полотенцесушителя. Это никак не влияет на эффективность приора и его работоспособность при любом направлении подачи воды.

Еще один вариант бокового подключения полотенцесушителя без заужения или смещения байпаса

На иллюстрации показан еще один вариант подводки при боковом подключении. Бывает, что условия установки не позволяют разнести патрубки врезки в стояк на высоту полотенцесушителя. Значит, применим этот вариант, правда, при подобной врезке уже никак не обойтись без монтажа воздухоотводчика на самом приборе – за счет получающейся ступеньки после временного отключения воды в полотенцесушителе образуется воздушная пробка, которую придется выпустить вручную.

Теперь – несколько допустимых схем с зауженным или смещенный байпасом. Как уже говорилось, особой нужды в таких мерах нет, но все же многие сантехники придерживаются строго своих точек зрения и стараются выполнить врезку именно так. Другой вариант – на ранее стоявшем полотенцесушителе уже устанавливался смещенный или зауженный байпас, и нет желания полностью переделывать конструкцию стояка.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между отводами к полотенцесушителю сделано заужение – на один шаг диаметра.

Схемы бокового и диагонального подключения полотенцесушителя-«лестницы» с зауженным байпасом на стояке

Казалось бы – такой подход очевиден. Но опять же – видимо, срабатывает ассоциативность мышления, вызванное требованиями к подобной установке радиаторов отопления в однотрубной системе. Но полотенцесушитель – это все-таки не совсем радиатор, и такие переделки здесь не нужны. Мало того, подобная схема будет работоспособна исключительно при верхней подаче воды. Если же подача осуществляется снизу, или даже в том случае, когда направление потока на стояке владельцу квартиры неизвестно, лучше от такого подхода отказаться.

А в остальном – схема при верхней подаче – вполне работоспособная и эффективная, особо не ограниченная расстоянием от стояка до полотенцесушителя. Основные требования в ней – такие же, как и при прямом не зауженном байпасе.

Боковое подключение со смещенным байпасом

Теперь – вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, используют его мастера и при монтаже полотенцесушителей. Такой подход бывает особо оправдан когда стараются сохранить старые отводы стояка, к которым присоединялась самая примитивная петля, о которой рассказывалось в начале раздела. Чтобы не менять весь стояк, можно просто врезать байпас.

Но при этом необходимо иметь в виду, что направление потока также должно быть сверху вниз. В противном случае вполне вероятны ситуации, когда прибор будет оставаться холодным.

Важен еще один момент – при смещенном байпасе применять зауженную трубу для его монтажа – не следует. Это может существенно снизить эффективность работы полотенцесушителя, разбалансировать нормальную циркуляцию воды. Вообще, всегда советуют стремиться к тому, чтобы байпас перед полотенцесушителем по диаметру был равен стояку.

В остальном же все требования и допуски при монтаже подобной схемы – аналогичны боковому подключению с прямым байпасом.

Нижнее подключение полотенцесушителя

Подобный способ монтажа полотенцесушителя пользуется популярностью потому, что позволяет скрытно провести трубы подводки, не прибегая к масштабному штрабления – часть магистралей просто может быть скрыта стоящими вдоль стен аксессуарами. Кроме того, целый ряд моделей рассчитаны именно на такой тип монтажа. Надо сказать, что смотрятся полотенцесушители-«лесенки» с нижней подводкой – весьма эффектно, хотя по эффективности все же проигрывают приборам в с боковым или диагональным подключением.

Полотенцесушители с нижним подключением, безусловно, очень красиво смотрятся, хотя по эффективности несколько уступают приборам с боковой или диагональной подводкой

Подключение подобных полотенцесушителей, несмотря на кажущуюся простоту, также подчиняется определенным правилам.  Давайте рассмотрим несколько приемлемых схем.

Подключение полотенцесушителя-«лесенки» снизу, с прямым, не зауженным и не смещенным байпасом

Такая схема работает вне зависимости от направления потока воды. Обязательное условие – наличие на одном из вертикальных коллекторов «лесенки» крана Маевского – любое отключение воды всегда приводит к завоздушиванию прибора. Обычно спускные краны входят в комплект полотенцесушителя и прикрываются декоративным колпачком, чтобы не дисгармонировать на общем фоне. Если в доме горячее водоснабжение работает стабильно, часто прибегать к выпуску воздуха и не придется.

Каким основным требованиям должна отвечать подобная схема?

• Нижний отвод от стояка при любом варианте всегда должен располагаться ниже полотенцесушителя.
• Верхний отвод, в случае, когда используется зауженный или смещенный байпас, должен располагаться также ниже полотенцесушителя – только в этом случае будет достигнута универсальность, то есть прибор будет функционировать при любом направлении потока воды. При ровном несмещенном байпасе это требование необязательное, но лучше, если на любом горизонтальном участке труба подводки все же будет иметь небольшой уклон вверх, от стояка к полотенцесушителю, хотя бы от 5 до 30 мм на погонный метр длины. Строго горизонтальное расположение подводки от верхнего отвода допускается лишь при небольших расстояниях от стояка или при использовании труб диаметром боле 32 мм.
• Естественно, на всем протяжении труб должны быть полностью исключены «горбы», где может скапливаться воздух.
• При нижней подводке трубы чаще всего прячут в толщу стены, так что одеть их в термоизоляционную оболочку придётся в любом случае.

Варианты показанной выше схемы могут быть следующими:

Вариант с удлиненными участками вертикальной подводки снизу – принципы монтажа и работы не меняются

Необходимость разместить трубы подводки от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает делать удлиненными вертикальные участки перед подключением к прибору. Но это, по сути, ничего не меняет. Оба отвода расположены ниже полотенцесушителя, что является оптимальным для всех подобных схем. Направление потока – любое, на эффективности это никак не отражается.

Нижнее подключение, а на стояке – зауженный байпас

Если складывается такая ситуация, то необходимо соблюсти правило, чтобы на верхнем отводе, на горизонтальном участке все же было соблюдено правило небольшого подъема вверх (показан синей стрелкой), пусть даже всего на 5 ÷ 20 мм на метр. В таком случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

Схема со смещенным байпасом и нижним подключением полотенцесушителя

Эта схема отвечает тем же требованиям, что и размещенная выше. Единственное требование – диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая врезка со смещенным байпасом, и не хотелось бы это все переделывать. При этом верхний отвод расположен достаточно высоко, и если соблюдать правило, что он должен быть ниже точки подключения – придется прибор задирать к самому потолку. На этот счет тоже есть решение, но только при соблюдении двух важных условий.

Допускается и такое подключение, хотя его можно считать эффективным с большой условностью

— Во-первых, подобная схема будет работать гарантированно устойчиво только при верхней подаче воды. При подаче снизу очень вероятно «запирание» внутреннего контура, и прибор будет оставаться холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если хотя бы одно из указанных условий не выполняется, то нечего и думать – придется заниматься переделкой стояка на прямой, с ровным и не зауженным байпасом. Тогда появится полная возможность выбрать оптимальную схему подключения.

Заведомо НЕ рабочие, ошибочные схемы подключения

В угоду внешнему оформлению ванной или же в погоне за максимальной экономией сил и средств (например, при использовании старых участков разводок или пробитых для иных надобностей каналов в стенах) неопытные мастера иногда совершают ошибки. Эти упущения приводят к тому, что при визуальной, казалось бы, правильности врезки полотенцесушитель остается холодным, несмотря на исправную работу системы горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

«Горб» на участке верхней подводки – это гарантированное завоздушивание и прекращение циркуляции через полотенцесушитель.

Наверное, все понятно без слов – желая подвести трубу сверху (обычно в целях ее какой-либо маскировки, например, над подвесным потолком, потому что иных причин и придумать сложно), «мастер» создал «горб» на участке подводки от верхнего отвода.  В итоге получилась петля, в которой обязательно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильно работе системы горячего водоснабжения — мелкие пузырьки воздуха в горячей воде присутствуют практически постоянно. Рано или поздно возникнет ситуация, когда воздушная пробка просто перекроет циркуляцию через полотенцесушитель, и прибор будет оставаться холодным.

В теории все это решается установкой на верхнем участке получившейся петли крана Маевского. Но тогда вообще какой смысл всё это затевать, если есть стремление выполнить скрытую подводку?

В лучшем случае такая схема будет крайне неэффективной, но скорее всего – вскорости вообще прекратит работать

На этом примере не соблюдено ключевое условие – расположение нижнего отвода ниже нижней точки полотенцесушителя. Получается, что вступают в «антагонизм» механизмы принудительной и естественной (гравитационной» циркуляции воды.

Вода, остывшая в полотенцесушителе, стремится опуститься вниз и невольно оказывается в своеобразной «ловушке», образованной создавшейся петлей между точкой нижней врезки в стояк и нижним краем прибора. Свободный выход ей в стояк получается затруднённым, а свержу ей не дает движения горячая вода.

Возможно, поначалу полотенцесушитель и будет казаться работоспособным, однако, будет чувствоваться довольно значимая градация по температуре – низ явно холоднее. В определенный достигнет «критическая масса», когда воде будет намного проще протекать через стояк, минуя прибор. Циркуляция прекратится, полотенцесушитель превратиться просто в «украшение» ванной комнаты.

При такой «схеме» подключения к стояку центрального горячего водоснабжения надеяться на хоть какую-то работу прибора вообще наивно

Здесь вообще все неправильно – нижняя подводка, а обе точки врезки резки расположены выше нижнего края полотенцесушителя. Никакого стимула воде протекать через малый контур нет и в помине, а кроме того, образовывается сразу два «мешка-ловушки» для остывшей воды, о которых рассказано выше.

Сразу две причины, делающие схему нерабочей – об обеих уже сказано

«Мастер» решил спрятать верхнюю подводку пот потолок, а нижнюю – убрать в стяжку. В итоге получилась «схема» которая не будет работать сразу по двум причинам. Сверху скопится воздух, а снизу – опять же образовался «мешок», затрудняющий нормальную циркуляцию. Итог такой же – очень скоро полотенцесушитель намертво «встанет».

Наконец, рассмотрим схему с боковым подключение, уже упомянутую выше, но которую можно считать рабочей условно, только с верхней подачей воды. Речь опять идет об «увлечении» некоторыми сантехниками зауженными или смещенными байпасами.

При нижней подаче воды схема будет неустойчива, и может вообще стать неработоспособной

В чем же здесь дело, ведь, казалось бы, все требования соблюдены? А загвоздка именно в зауженном или смещенном байпасе.

Вследствие того, что выполнено смещение или сужение, в нижней точке давление жидкости на входе — выше, чем в верхней. Значит, работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачать» воду в полотенцесушитель именно снизу. Но навстречу ему обязательно идет гравитационный поток остывшей воды. Получается, что они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И здесь уж – «как повезет». Если насос, обеспечивающий циркуляцию, достаточно мощный, то он, конечно, продавит гравитационный встречный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного прогрева, так как принудительный поток наверняка выберет путь наименьшего сопротивления, оттесняя при этом остывшую воду «на периферию».

Но даже в таком случае нельзя исключать выраженной прямой зависимости работоспособности полотенцесушителя от напора в стояке. Стоит давлению горячей воды снизиться до какой-то отметки – и циркуляция через прибор полностью прекратится. Причем, это падение давления совершенно необязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, в вечернее время повышается общий водоразбор в многоэтажном доме – и этого уже может быть достаточно, чтобы полотенцесушитель стал чуть теплым, а то и вовсе холодным.

Попытки понять эффективность полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят положение, и вероятность нормальной работы станет еще меньше. Принудительному потоку придётся преодолевать значительно большее гидравлическое сопротивление, проходя прибор по диагонали, при том, что гравитационный обратный напор останется на прежнем уровне. Так что вместо улучшения можно получить и вовсе неработоспособный полотенцесушитель.

Вывод очевиден – зауженный или смещенный байпас при боковом подключении прибора будет оправдан исключительно при подаче горячей воды сверху, так, чтобы принудительный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен разбор возможных ошибок. Автор будет считать свою миссию полностью выполненной, если у домашнего мастера сложится ясное представление, какой вариант установки выбрать, чтобы гарантированно получить эффективно работающий прибор.

Что же касается самих монтажных работ – то здесь давать какие-либо готовые рецепты очень сложно. Очень многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания скрыть их или оставить на виду, умений мастера применять ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, в которых демонстрируется процесс установки полотенцесушителей различных моделей.

Несколько наглядных примеров установки полотенцесушителей различных моделей

Видео: Установка М-образного полотенцесушителя непосредственно на отводы стояка

Видео: Монтаж М-образного полотенцесушителя на «водяные розетки»

Видео: установка вертикального полотенцесушителя – «лесенки» с нижней подводкой

stroyday.ru

особенности и разновидности, пошаговая инструкция, демонтажные работы

Сегодня ванную комнату сложно представить без полотенцесушителя. Помимо основной функции этого атрибута, высушивания полотенец и мелких предметов одежды, он ещё и создаёт в помещении комфортный микроклимат, позволяющий не допустить возникновения грибка, чрезмерной влажности и неприятных ароматов. Крепление полотенцесушителя к стене вполне возможно осуществить и без привлечения дорогостоящих специалистов.

В современных магазинах представлено множество типов полотенцесушителей, которые выглядят весьма эффектно и красиво, но для обеспечения в помещении температуры, благоприятной для человека, а также нормального уровня влажности, они должны беспрерывно функционировать на протяжении всего года.

Выполнить монтажные работы можно и своими руками. Производители предлагают три типа устройств:

1. Водяные.
2. Электрические.
3. Комбинированные.

Особенности водяного змеевика

Этот тип конструкции является одним из наиболее распространённых и его можно встретить в большинстве ванных комнат. Подключается она, обычно, к системе подачи горячей воды, но иногда её монтируют и напрямую к отопительной системе, что не вполне оправдано.

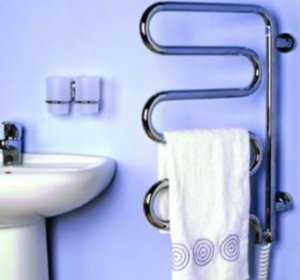

Водяной змеевик

Это связано с тем, что использовать подобный полотенцесушитель будет возможно исключительно на протяжении отопительного сезона, а всё остальное время трубы будут оставаться холодными. Кроме того, работники теплосети не поощряют вмешательства в установленные общедомовые коммуникации. Обеспечить должный обогрев квартиры может лишь конструкция, которая уже существует и была согласована при утверждении проекта.

Это касается и частных домов. Установку змеевика лучше всего планировать на стадии подготовки проекта, если это не было учтено, то лучше не проводить эксперименты и самостоятельно менять конфигурацию трубопровода. Многие десятки лет монтаж змеевика к системе подачи горячей воды доказывал свою эффективность.

Если нужно всего лишь поменять устаревшую конструкцию, то нет необходимости в получении официального разрешения от коммунальных служб. А если вы хотите монтировать новый, и тем более знаете, как крепить полотенцесушитель, то необходимо будет получить официальное разрешение от представителей коммунальных служб. Благодаря этому вы избежите многих конфликтных ситуаций в случае продажи жилья и в других ситуациях, которые требуют вмешательства представителей БТИ.

Водяные полотенцесушители

Еще до начала монтажа необходимо:

• Официально согласовать проведение работ с представителями коммунальных служб;
• Составить подробный план, а также смету, в которых обязательно указать все инструменты и материалы, необходимые для осуществления монтажных работ;
• Обеспечить свободный доступ к закрывающему устройству и перекрыть подачу воды.

Удобный полотенцесушитель

Когда установка полотенцесушителя осуществляется в одно время со сменой всего стояка, то вполне целесообразной будет установка крана, который позволит перекрыть водоснабжение верхним этажам. Это будет удобно при возникновении аварийных ситуаций.

Краны могут быть расположены так, чтобы поток воды направлялся сквозь полотенцесушитель или минуя его. Последний вариант поможет избежать его засорения ржавчиной или песком в случае прекращения подачи горячей воды для планового проведения профилактических работ. Также это облегчит проведение работ по ремонту или замене устаревшей конструкции. Стояк в таком случае заменяет собой перемычку. Когда расстояние до подводки составляет меньше полуметра, её можно расположить по горизонтали. В обратном случае, следует сделать лёгкий уклон, около 1 см.

Змеевик и проводящие трубы необходимо фиксировать к стене таким образом, чтобы они свободно располагались в специальных кольцах креплений, а также их можно расположить на крюках. Благодаря этому можно избежать излишних нагрузок на поверхность стены в результате возможной деформации полотенцесушителя при нагревании.

В зависимости от размера труб, расстояние между поверхностью стены и осью трубопровода должно составлять примерно от 3,5 до 5,5 см. При этом стоит уделить особенное внимание герметичности всех соединений.

Электрические полотенцесушители

При монтаже электрического змеевика особое внимание необходимо уделять электробезопасности. Основная конструкция фиксируется на поверхности стены на специальные кронштейны, а в роли теплоносителя выступает вода, масло или антифриз.

Для функционирования такого полотенцесушителя следует позаботиться о том, чтобы в помещении имелась розетка, что может быть достаточно опасно в таком влажном помещении. Наиболее оптимально будет сделать в стенке сквозное отверстие и вывести провод в смежную комнату.

Сегодня активно рекламируются подобные электроприборы с заземлением, однако в старых зданиях их просто некуда будет подключить, поскольку это не предусматривалось при строительстве. Лучше всего использовать приборы, оборудованные устройством защитного отключения, которое сработает практически моментально в случае обнаружения утечки электричества мимо потребителя.

Это значит, что если осуществить монтаж полотенцесушителя, работающего от электричества, достаточно просто, то для обеспечения его должным питанием необходимо будет потрудиться.

Комбинированный полотенцесушитель

В роли теплоносителя в комбинированном полотенцесушителе выступает вода. Для его монтажа потребуется комплект соединительных деталей, с помощью которых его можно будет одновременно подключить к трубам водоснабжения и электрическому тэну.

Выбирая вид змеевика, следует учитывать все эксплуатационные нагрузки, а также технические параметры квартиры. Использование змеевика будет безопасным и максимально удобным только при тщательном планировании.

Технология осуществления монтажа

Так как наиболее популярным всё же является водяной полотенцесушитель, стоит более подробно рассмотреть технологию его установки. Чтобы осуществить качественную замену полотенцесушителя своими руками, работы необходимо выполнять в строго определённой последовательности:

Монтаж змеевика

• Демонтаж устаревшего змеевика;
• Монтаж байпаса и шаровых кранов;
• Монтаж нового змеевика.

Проведение демонтажа

Замена змеевика всегда начинается с демонтажа устаревшей конструкции. В первую очередь следует получить разрешение в коммунальных службах, и, перекрыв соответствующий кран, отключить подачу горячей воды. Когда из стояка сольётся вся вода, можно демонтировать устаревший змеевик. Если сушитель для полотенец не является монолитной системой с трубопроводом горячего водоснабжения, следует открутить резьбовое соединение, и снять старую конструкцию.

А если змеевик приварен к трубопроводу, нужно будет болгаркой отрезать его. Отрезать нужно так, чтобы трубы по длине хватило для того, чтобы в последующем можно было нарезать резьбу. После обрезки змеевик снимается с кронштейнов.

Установка байпаса и шаровых кранов

Перемычка, или как ещё её называют, байпас — это отрезок трубы с несколькими элементами соединения. Она незаменима при возникновении аварийных ситуаций. Для её монтажа на концы конструкции нужно установить шаровые краны. С их помощью при возникновении необходимости можно будет приостановить водный поток. Кроме того, если установить перемычку, то циркуляция жидкости внутри стояка не прекратится даже, если придётся отключить полотенцесушитель. Благодаря ней отпадает необходимость отключать подачу воды во всём здании при осуществлении работ по ремонту.

Типы креплений и установки полотенцесушителей

Чтобы в последующем было удобно удалять из системы имеющийся в ней воздух, в байпас следует вмонтировать ещё один вентиль, что поможет обеспечить должную циркуляцию жидкости не только в главном трубопроводе, но и в самом полотенцесушителе.

Установка и подключение конструкции

Инструкция по монтажу полотенцесушителя достаточно проста:

• На этом этапе осуществляется монтаж кронштейнов и крепление полотенцесушителя к стене. Для этого необходимо к основной конструкции присоединить кронштейны, входящие в комплектацию. Конструкцию необходимо приложить к тому месту, где она в последующем будет располагаться, и оставить пометки для сверления отверстий.
• Если стена отделана кафельной плиткой, то такие отверстия следует делать дрелью с использованием особого сверла, используемого исключительно для работы с этим материалом. В готовые отверстия необходимо вставить дюбеля из пластика. После этого конструкцию прикладывают к поверхности стены, и она прикрепляется на шурупы.
• Чтобы качественно подключить змеевик к общедомовому стояку, его следует присоединить фитингами, которые нужно приобрести дополнительно к вентилям, имеющимся на байпасе. Во избежание порчи резьбы крепления следует затягивать крайне аккуратно. Все соединения, имеющие резьбу, обязательно нужно уплотнить с использованием специальной подмотки.

• Необходимо помнить, что через змеевик жидкость обязательно направляется исключительно сверху вниз. Именно поэтому подающий стояк нужно подсоединять исключительно в тот раструб, что расположен в верхней части конструкции.
• Когда все вышеперечисленные этапы закончены, обязательно следует проконтролировать герметичность всех имеющихся соединений. Следует прощупать все сделанные швы, на них не должны образовываться капли или подтекания. Если всё в норме, можно плавно открыть вентили и постепенно наполнить установку водой.

Установить полотенцесушитель вполне возможно самостоятельно, если чётко соблюдать вышеприведённые инструкции.

remvizor.ru

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

• Водяные.
• Электрические.
• Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

• 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
• 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

• Боковое — обычно используется у приборов 1‑го типа;
• Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

• Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
• Труборез либо ножовка по металлу.
• Резьбонарезные плашки ¾’ с рычажным воротком.
• Дрель электрическая с перфоратором, сверла по бетону.
• Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
• Крепежный инструмент: молоток, отвертки, пассатижи.
• Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

• Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
• Запорные вентили, лучше всего — шаровые.
• Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
• Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

• Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
• Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

• Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
• Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

1. Размечаем на стене установочные размеры нового полотенцесушителя.
2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
4. Нарезаем резьбу на обрезанных концах трубопровода.
5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.


   На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

sansovet.com

Способы установки различных типов полотенцесушителей

Сейчас мало кто делает ремонт ванной своими руками, гораздо удобнее нанять профессионала. Но еще остались любители обустраивать свое жилище самостоятельно, а кроме того, некоторые работы, такие как установка полотенцесушителя для ванной, вполне можно сделать без посторонней помощи. Посмотрев на все многообразие сушилок для полотенец, можно подумать, что для их подключения необходимы особые знания, но все сводится к довольно простым шагам, которые может выполнить любой, кто хоть раз держал разводной ключ.

Виды полотенцесушителей

Существует несколько видов устройств для сушки полотенец. Электрические устройства, которые, по сути, являются обычными обогревателями в форме полотенцесушителя и водяные, нагревающиеся водой из системы отопления или горячего водоснабжения. Существуют также и комбинированные устройства, которые работают по принципу водяных, но имеют внутри электронагревательный элемент, способный просушивать полотенца летом, когда отключено отопление.

На сегодня в магазинах огромный выбор различных сушилок для полотенец

Также различается форма нагревателей для сушки полотенец:

• полотенцесушитель типа лесенка,
• змеевик.

Совет:
Выбор формы устройства зависит от количества вещей, которые на нем будут развешиваться и размеров ванной комнаты.

Например, полотенцесушители типа «лесенка» сушат вещи по всей длине, на них можно разместить больше белья, но для их монтажа необходимо переделывать стояк.

Особенности электрических полотенцесушителей и их монтажа

Электрические приборы могут работать круглый год, но при этом потребляют дополнительную электроэнергию. Есть модели, которые необходимо укреплять на стене, а есть варианты, позволяющие поставить полотенцесушитель в ванной либо любой другой комнате и не задумываться, когда это делать — до или после укладки плитки.

Для установки устройства лучше выбирать наиболее удаленной от источников воды (душа, раковины, ванны) место. Схема установки полотенцесушителей, работающих на электричестве, предусматривает расстояние не менее 60 см от источников влаги, и это требование нужно обязательно выполнять.

Видео по теме

Монтаж полотенцесушителя

Кликните Play для просмотра

После того, как место выбрано, следует наметить места крепления. Просверлить отверстия, вставить в них дюбеля и прикрепить устройство для сушки полотенец. Есть напольные модели, в этом случае можно поставить устройство при необходимости на кухне или спальне, а не только использовать его в ванной в панельном доме или другом жилище.

Отдельного внимание требует подключение прибора к сети. Лучше всего вывести место подключения из ванной комнаты. Если это невозможно, то необходимо использовать влагозащищенную розетку.

Выбор подключения водяных полотенцесушителей

В схемах подключения полотенцесушителей предусмотрены два варианта подключения: врезка в систему отопления и в горячее водоснабжение. Если есть возможность, то лучше выбрать второй способ, при котором полотенца будут сохнуть не только в отопительный сезон, но и летом. Кроме того, при установке полотенцесушителя на горячую воду легче провести монтаж, так как не надо вмешиваться в работу системы отопления.

Схемы подключения устройства для сушки полотенец



Подготовка к установке

Когда проводится установка полотенцесушителя на старых трубах, может понадобиться демонтаж уже установленного устройства. Чтобы его произвести, необходимо перекрыть воду, а если внутри квартиры нет соответствующего крана, следует обратиться к сотрудникам коммунального предприятия, которое обслуживает дом.

Для демонтажа старого устройства необходимо открутить резьбовое соединение, а если оно прикипело, то провести обрезку, оставив отрезок трубы достаточный для новой резьбы, которая понадобиться при установке полотенцесушителя на старых трубах. После того, как старое крепление отсоединено, прибор для сушки полотенец можно снять с кронштейнов.

После демонтажа старого приспособления для сушки вещей стоит установить на трубах ввода и вывода запорную арматуру (кран), если ее нет. Это поможет при необходимости починить или заменить полотенцесушитель в будущем без перекрывания воды всему подъезду, и беготни сверху вниз, особенно, если требуется установка устройств на верхнем этаже.

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

Как устроен байпас и для чего он нужен?

Это небольшая труба-перемычка с вентилем, расположенная между водопроводом или системой отопления и запорными кранами. При необходимости отключить полотенцесушитель в будущем, краны по его бокам закрываются, а тот, что находится на перемычке, открывается. Вода в сушилку полотенец перестает поступать, но при этом ремонтные работы в отдельной квартире не мешают жить соседям и купаться в ванне в панельном доме.

Если есть возможность установить байпас, его надо устанавливать, даже при установке полотенцесушителя на горячую воду с последовательным подключением. В этом случае можно отключить сушилку, если станет слишком жарко.

Байпас — удобное устройство, если вы хотите отключить полотенцесушитель



Монтаж полотенцесушителя от стояка отопления

Полотенцесушители, запитанные от стояка отопления, можно увидеть в старых домах сталинских времен. В таком случае после демонтажа старого устройства для сушки обязательно устанавливаются краны, и если сушилка полотенец заменяет часть стояка, то устанавливается байпас, так же, как и в случае с горячим водоснабжением.

При подключении к системе отопления проводится монтаж полотенцесушителя на «американку», а прибор всегда устанавливается параллельно системе отопления. Одна ее часть крепится на устанавливаемом изделии, а вторая к патрубкам, отходящим от отсекающих кранов. Чтобы соединение не текло в последующем, резьбу обматывают паклей и смазывают специальной пастой.

Видео по теме

Установка полотенцесушителя

Кликните Play для просмотра

Затем устройство присоединяют к патрубкам и делают разметку под крепеж, а после все демонтируется, и устанавливаются крепления. Для этого в стене при помощи перфоратора делаются отверстия.

В просверленные отверстия вставляются пластиковые пробки, на них крепятся декоративные чашечки, после чего все накрепко фиксируется саморезами. Самое сложное — поставить полотенцесушитель на его законное место, при этом понадобятся некоторые усилия, так как соединять разъемы и надевать все на крепежные элементы нужно одновременно. После чего необходимо закрутить полотенцесушитель на «американку», без пакли или ленты, достаточно просто правильно установить резиновый уплотнитель.

Основные узлы при установке сушки для полотенец



Заканчивается самостоятельный монтаж полотенцесушителя в ванной креплением самого устройства к стене, для этого затягивается расположенный на нем шестигранный винт.

Важно!
Перед тем, как открыть воду, особенно если проводилась установка полотенцесушителя на верхнем этаже, следует проверить, не протекают ли соединения.

Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи. Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно.

Иногда встает вопрос, когда лучше устанавливать полотенцесушитель — до или после укладки плитки. Если стена уже облицована, все работы нужно проводить очень осторожно, если полотенцесушитель установлен, то укладка плитки сильно усложняется. Как правило, проще производить монтаж устройства в ванной с особенной аккуратностью, чем потом восстанавливать плитку.

Вариант подключения сушки для полотенец



Немного об установке комбинированного полотенцесушителя

Так как комбинированная сушилка для полотенец представляет собой водяное и электрическое устройство, совмещенные вместе, то подключать его надо учитывая требования к обоим видам полотенцесушителей. Сначала осуществляется подключения к системе водоснабжения или отопления, а затем к электросети, при этом необходимо выполнять все меры предосторожности, необходимые при подключении электроприборов.

Семь раз отмерь

Как видно, чаще всего полотенцесушители присоединяются к трубам, которые нельзя передвинуть по своему желанию. Поэтому при выборе устройства стоит проверить станет ли оно в нужном месте. И, наверно, это самое сложное в установке полотенцесушителя для ванной.

remontami.ru

Своими руками
