Что собой представляет система теплого водяного пола своими руками, монтаж, видео
Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.
Что такое система водяного теплого пола
Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.
Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.
Водяные теплые полы своими руками видео.
Требуемые инструменты для монтажа системы
Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:
- совковая лопата, а также лопата, необходимая для заливки бетонного основания;
- двухметровое правило с уровнем;
- разнообразные гаечные ключи, необходимые для скрутки соединений системы;
- водяной уровень;
- ведра для клея и цементной смеси;
- шпателя – обычные и зубчатые;
- перфоратор;
- рулетка;
В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.
Необходимые материалы для монтажа системы
Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:
- Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
- Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
- Крепежные скобы, с помощью которых фиксируются трубы к полу.
- Пакля, разнообразные фитинги для труб, силикон и коллектор.
- Металлопластиковые трубы диаметром 16 мм.
- Саморезы и дюбеля разной длины и диаметра.
Виды монтажа теплого напольного покрытия
В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:
- Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
- Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
- Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.
Монтаж водяных теплых полов видео.
Утепление основания теплого пола своими руками
Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.
Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.
Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.
Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.
Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.
Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.
Укладка труб своими руками
Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это
- Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
- Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.
Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.
Перед укладкой труб их следует
Подсоединение системы к источнику обогрева воды
Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.
Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.
После этого можно приступать к испытанию установленной системы.
Проверка системы водяного теплого пола
Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.
Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.
Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.
Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.
Видео м онтажа тёплого водяного пола.
Заключение
Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.
vanna.guru
Как самостоятельно сделать водяной теплый пол. Устройство, монтаж, фото водяного теплого пола своими руками. (Фото и Видеоинструкция).
Как самостоятельно сделать водяной теплый пол. Инструменты и материалы для установки водяного теплого пола.
Не секрет, что самостоятельно сделать водяной пол можно, если обладать всей необходимой информацией и инструментами. Установить водяной пол это не только современно, а еще и комфортно. Вы не будете бояться простудиться или ходить босиком по полу, теперь у вас появится такая возможность. Единственное, что может вас огорчить, что устанавливать такой пол не везде можно, например, в квартире нежелательно, так как это увеличит нагрузку на систему гидросопротивления и создаст небезопасную обстановку. В основном водяной пол устанавливают в коттеджах и частных домах.
Исключением только могут стать дома новой постройки, где заранее спроектировано на тот случай, что хозяева квартиры захотят установить водяной пол, а вот в обычных старых домах, к сожалению, сделать это будет невозможно.
Конечно, если вы обладаете всеми средствами, у вас нет времени на установку самостоятельно, то вы можете нанять профессионалов, которые за считанные дни установят вам водяной теплый пол. А вот если такой возможности нет, то придется все делать своими руками. Такой пол набирает популярность во всем мире, средне зажиточные люди хотят иметь у себя в доме теплый водяной пол.
Мы вам подскажем, как сделать все самому, а также давайте разберемся какие инструменты и материалы нужно иметь. Вам понадобятся следующие материалы: песок, цемент, мелкий щебень, маячный профиль и пластификатор. А также следующие принадлежности такие как гидробарьер, газовый котел, трубы пластиковые и экопластиковые, краны, фурнитура, пенопласт, гребенка, крепление для труб, дюбеля, шурупы, кронштейны. Как видите, достаточно много всего, поэтому заблаговременно рассчитайте ваши возможности и силы перед установкой водяного пола, а мы в свою очередь, чем сможем, тем поможем.
Устройство, монтаж, фото водяного теплого пола своими руками. (Фото и Видеоинструкция).
Прежде чем устанавливать теплый водяной пол, начинать работу с его устройства, определитесь какого типа, будет ваш пол бетонный или настильный. Большей популярностью пользуется бетонное устройство, так оно не требует создания дополнительного тепла.
В определенной последовательности бетоном заливают трубы и распределяют тепло по всему участку комнаты. Устройство водяного пола состоит в следующем и имеет свои разновидности: теплый пол сверху в виду стяжки с бетонной укладкой, без стяжки настильный водяной пол и деревянный пол, основой которого становится конструкция старого пола. Следующее, что мы рассмотрим это монтаж водяного пола при помощи стяжки бетона. Вполне возможно сделать своими руками, только важно знать последовательность действий. Для начала измерьте площадь вашего помещения, учитывайте все расширения температуры, которые в результате стяжки нагреваются. Первым делом необходимо проложить теплоизоляцию. Она состоит из пеноплекса, пенополистриола и пенопласта.
Благодаря этим материалам пол сохраняет тепло. По всей длине пола прокладывается демпферная лента, с помощью нее произойдет компенсация недостающего тепла, тепло будет распространяться вверх. Еще одним этапом станет проложить сетку из арматуры, к которой будут крепиться трубы. Проложив сетку, начинаем устанавливать трубы путем укладывания змейкой, спиралью или двойной змейкой. Прокладывать трубу мы вам рекомендуем лучше всего вдвоем, так вы сможете сэкономить время, вам удобней будет. Находим то место, где подключалась металлопластиковая труба, продеваем пружину в трубу и не спеша двигаем ее вперед, вставляем ее в кронштейны.
Если комната очень большая, то применяйте прокладку с помощью стяжки, тогда у вас получится два крыла теплого пола, подача теплоты произойдет от одной трубы до гребенки в разные отделы. Рассмотрим этапы установки теплого водяного пола: разбиваем площадь пола комнаты на разделы, делаем устройство по основания теплоизоляционного пола, производим монтаж и укладку сетки трубы, проверяем давление и герметичность труб, а также финишной прямой заливаем наше покрытие.
Проделав все этапы, у вас должно получиться, что пол станет не только приятным, но еще и теплым. Особенно в зимнее время приятно, когда ноги не мерзнут, не нужно одевать теплые ночки и тапочки и греться возле батареи. Благодаря водяному полу, вы почувствуете себя комфортней.
Преимущества водяных полов и полезные советы.
Большим преимуществом водяных теплых полов является то, что они позволяют сэкономить деньги на отопление, создают тепло по всему помещению. Полезный совет от врачей они считают, что такое отопление лучше сказывается на организме человека, чем при помощи радиаторов.
Важно правильно выбрать напольное покрытие, предназначенное именно для конкретных целей. Одним из самых теплопроводных материалов напольного покрытия считается линолеум и керамическая плитка, а потом уже деревянный паркет. Что касается деревянного паркета, то следует учитывать из какого дерева он изготовлен, чем тоньше дерево, тем лучше будет изоляция. Важным преимуществом таких водяных полов является отсутствие пыли и сырости с образованием грибков. Любая совместимость с другими видами отопления, а также долгий срок службы. О недостатках говорить не будем, так как их очень мало по сравнению с теми преимуществами, что дает теплый водяной пол каждому хозяину, который его установил. Мы только отметим, что правильно подобранное напольное покрытие для вашего дома сможет прослужить вам немалое количество лет и что современность установки его создаст удобства и комфорт в вашем доме.
www.laspihills.com
Инструкция по монтажу и Видео!
Водяной теплый пол своими руками
Водяной теплый пол сделанный своими руками под плитку или ламинат, является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.
Некоторые нюансы
При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.
Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.
Содержание статьи

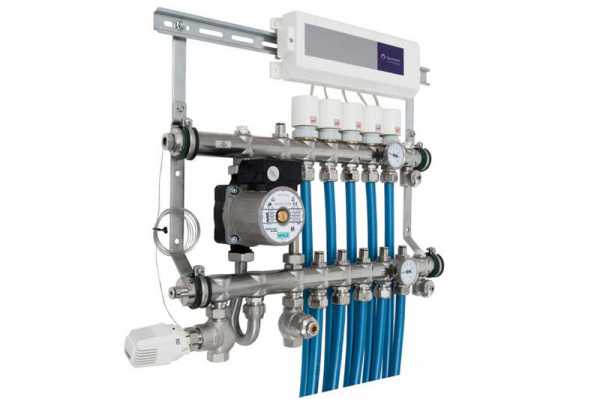

Подключение коллектора для пола
Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.
Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.
В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.
[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]
Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.
Подключение коллектора к теплому полу
Приобретите коллекторное устройство и короб для него в магазине строительных материалов.
Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.
На каждую из труб необходимо установить запорный вентиль.
Основные типы теплых водяных полов
Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:
- -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
- -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
- -деревянный — традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.
Монтаж теплого пола с жидким теплоносителем со стяжкой
Подготовка основания
После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.
Укладка демпферной ленты
При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.
Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.
Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.
Гидроизоляция пола
Теплоизоляция пола – основа качественной работы
Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.
Утепление пола пенопластом
Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.
Армирование пола
Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.
Укладка арматурной сетки на пол
На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.
Укладка труб на водяной теплый пол со стяжкой
Способы укладки водяного теплого пола
Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.
Укладка труб для водяного теплого пола
Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.
Видео — укладка труб водяного теплого пола
Алгоритм укладки водяного теплого пола своими руками
- Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
- Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
- После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
- Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
- Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.
Укладка цементной стяжки поверх труб теплого пола
- При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.
Водяной теплый пол схема
Водяной теплый пол на полистирольной основе
Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.
Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.
Нагреваемый пол на полистирольной основе
Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.
После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.
Полистирольные плиты для водяного пола
После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.
Таким образом выглядит принципиальная схема теплого водяного пола на полистирольных плитах
1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие
Пол на полистирольных плитах
Деревянный теплый пол с жидким теплоносителем
В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.
Существует два основных типа теплого деревянного пола: реечный и модульный.
При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.
Установка реечного пола с подогревом происходит следующим образом:
- Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
- Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
- В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
- Внутри алюминиевого профиля располагаются трубы теплого пола.
Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

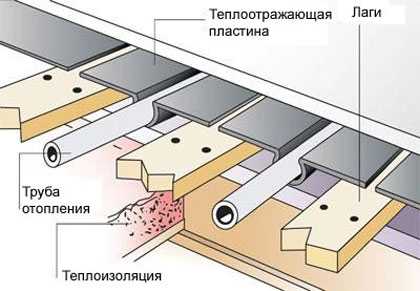

Укладка водяного теплого пола на пол на лагах
1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.
2. Затем устанавливаются деревянные лаги.
3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.
4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.
5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.
6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.
7. На черновой пол монтируется финишное покрытие – кафельная плитка.
Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:
Видео — монтаж водяного теплого пола
pol-spec.ru
Монтаж водяного теплого пола своими руками: видео, схемы, технология
Содержание статьи
Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.
Преимущества и недостатки водяных теплых полов
Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:
- небольшие материальные расходы на монтаж и эксплуатацию;
- пол по всей площади прогревается равномерно;
- можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
- отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
- возможность регулировать температуру самостоятельно.
Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:
- некоторые сложности при обустройстве всей системы водяных теплых полов;
- необходимость использования водяного насоса;
- есть риск протечки, а найти ее бывает очень нелегко;
- давление в стояке незначительно, но падает.
Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.
Подготовительные работы
Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.
Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.
После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.
Необходимые материалы
Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:
- трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
- коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
- арматурная сетка;
- пластиковые хомуты для крепления трубок к арматуре;
- материалы для стяжки;
- котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-400С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
- нагнетающий насос, если его нет в составе котла;
- хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.
Виды технологий монтажа водяного теплого пола
Водяной пол может монтироваться двумя разными способами:
- Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
- Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.
Бетонная стяжка для теплого пола
На сегодня данный способ обустройства системы теплого пола является самым распространенным.
Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.
Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.
В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.
Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.
Монтаж трубок отопления можно проводить несколькими способами:
- спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
- змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
- комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.
Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.
Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.
Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.
Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.
Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.
Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.
Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.
В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.
Полистирольная технология укладки теплого пола
Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.
На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.
Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.
Деревянная технология укладки теплого пола
Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.
Модульная технология
Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.
Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.
Реечная технология
Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.
В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.
В конце – укладка гипсо-волокнистых листов и финишная отделка.
Установка коллекторной группы
Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.
Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.
Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.
На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.
В заключение
Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.
remstroiblog.ru
