Схемы подключения радиаторов отопления и их эффективность
Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.
Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.
На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще «однотрубная» и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей отопления в частном доме. Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.
Однотрубную систему называют еще «последовательное соединение радиаторов отопления»
Двухтрубная схема — параллельное подключение радиаторов к подаче. На вход каждого из них поступает теплоноситель одинаковой температуры, а остывшая вода собирается в другой трубопровод. И хотя расход труб (и денег) тут при монтаже больше, но сбалансировать (отрегулировать) теплоотдачу каждого отопительного прибора намного проще.
Подробнее о видах систем и разводки теплоносителя читайте тут.
Двухтрубная система — параллельное подключение отопительных приборов
Варианты подключения радиаторов отопления
В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.
Диагональное
В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.
Диагональное подключение — одно из самых эффективных (которое слева)
Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.
Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.
Нижнее
Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

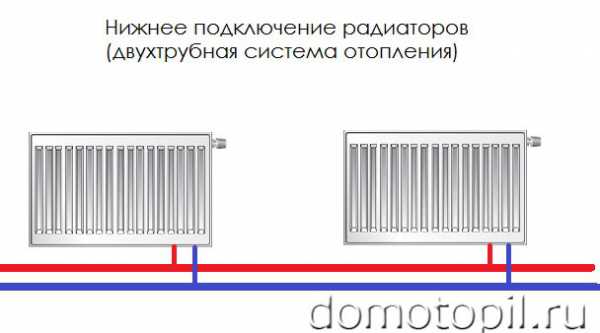

Нижнее подключение для двухтрубных и однотрубных систем
Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.
Боковое или одностороннее
Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).
Боковое или одностороннее подключение при двухтрубной или однотрубной системе
Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.
Где установить
Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.
Правила установки радиатора под окном
Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.
Кроме типа подключения радиаторов нужно выбрать место установки
Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.
Лучшая схема подключения радиаторов отопления и устранение проблем
Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.
Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:
- При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
- Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.
Если радиатор холодный сверху спустите воздух через кран «Маевского»
- При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.
Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.
Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы
Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.
Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1
Итоги
Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.
teplowood.ru
Обвязка теплоаккумулятора: схемы, пояснения, принцип работы
Подключить теплоаккумулятор (буферную емкость) для отопления можно десятком разных способов. Есть самые простые — просто трубы подключить, есть сложнее, с большим количеством элементов, которые решают различные задачи. Разберем, как подключить теплоаккумулятор, по порядку, с возможностями схем, для разных потребителей. Рассмотрим плюсы и минусы каждой из схем.
Обвязка теплоаккумулятора: упрощенная схема
Буферную емкость ставят между водогрейной печью/котлом и системой отопления. В самом простом варианте подключают трубы напрямую, без каких-либо излишеств (см. рисунок ниже). Вот только лучше поставить отсечные краны на каждом из отводов — перед и после емкости. Это даст возможность отключать емкость, проводить ремонтные работы с баком и не сливать при этом теплоноситель из системы. Еще очень желательны фильтры.
В чем недостаток такой схемы подключения теплоаккумулятора для системы отопления? При поступлении в теплообменник котла теплоносителя с низкой температурой, образуется конденсат. Он состоит из очень едких жидкостей, которые разрушают металл. Испаряясь, этот конденсат оставляет толстый слой налета на теплообменнике, что очень сильно снижает эффективность (теплообменник хуже нагревается). Ситуация с холодной обраткой появляется во время старта системы, пока не нагрет теплоноситель. Так как в данной схеме греться должен весь объем, конденсат выпадает продолжительное время, что приводит к быстрому снижению эффективности отопления, разрушению теплообменника.
Самая простая схема подключения теплового аккумулятора к системе отопления
Второй недостаток этой схемы: вода в емкости может быть очень горячей — до 90°C и больше. Если подавать ее в радиаторы напрямую, в помещениях может быть слишком жарко, к тому же о нагретые до такой температуры радиаторы можно серьезно обжечься. На теплый водяной пол, такой горячий теплоноситель вообще давать нельзя — все расплавиться.
И, самое важное, в данной схеме нет циркуляционного насоса. То есть, движется теплоноситель по естественным причинам: благодаря уклону труб (не забудьте, кстати, о правильном уклоне) и разнице температур между подачей и обраткой. Но такое движение медленное и малоэффективное, особенно при понижении температуры в баке. Такая схема малоэффективна. Для того чтобы теплоноситель двигался быстрее, ставят циркуляционный насос.
Куда поставить циркуляционный насос
В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.
В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.
Один из способов избежать перегрева теплоносителя в котле отопления
Обратите внимание, что реализовывать эту схему можно только на стальных или медных теплообменниках. С чугунными — нельзя. При попадании холодной воды они могут лопнуть.
Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.
Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.
Так сохраняется естественная циркуляция даже при отсутствии электропитания
Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.
Решаем проблему конденсата
Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.
Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку
Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.
Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.
Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):
- малый, как на первой картинке;
- часть теплоносителя идет на ТА через клапан;
- из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).
В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).
Как работает трехходовой смесительный клапан в схеме с ТА
Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):
- подача — не заходя на клапан — в ТА;
- обратный поток — через клапан, на насос, в котел.
В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.
Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)
Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.
Подключение ТА к потребителям
С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.
Подключение радиаторов
Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.
Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.
Схемы обвязки буферной емкости со стороны системы отопления
Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.
Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода. Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы.
Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой
Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.
Как запитать теплый водяной пол
К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.
Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)
Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.
teplowood.ru
Подключение радиаторов отопления в частном доме
При устройстве систем отопления в частных домах в первую очередь определяется мощность котла и необходимая теплоотдача приборов отопления. Когда эти вопросы решены, остается их соединить с котлом трубопроводами для подачи теплоносителя. По этому поводу часто возникает вопрос, — какие схемы подключения радиаторов отопления используются в тех или иных случаях? Дать ответ на этот вопрос призвана наша статья.
Виды отопительных систем
По способу подачи теплоносителя к батареям все системы отопления делятся на:
- однотрубные;
- двухтрубные.
Оба типа успешно применяются в коттеджном строительстве, каждая из них хороша по-своему. По своей конструкции двухтрубные схемы бывают с нижней и верхней разводкой, но чаще всего принимается нижняя разводка отопления в частном доме, так как она более практична и ее удобнее сделать скрытой. Теплоноситель от котла к батареям и обратно может двигаться самотеком либо циркулировать принудительно, побуждаемый постоянно работающим насосом. Рассмотрим способы подключения радиаторов отопления.
Однотрубная схема подключения радиаторов
Подобные системы применяются очень давно и имеют свои неоспоримые преимущества. Простыми словами, однотрубная схема подключения – это когда одна труба с теплоносителем прокладывается через все помещения и представляет собой замкнутый контур, все подводки к приборам отопления подключаются к ней, как показано на рисунке:
Подключение радиаторов к однотрубной системе отопления
Следует сказать, что при однотрубной схеме отопления существует немало вариантов присоединения радиаторов, мы приводим наиболее популярные из них. В данной схеме используется принудительная циркуляция воды в сети, а подводки к батареям присоединены снизу. Такая схема носит название «ленинградка» и является наиболее экономичным вариантом в плане экономии материалов и простоты производства монтажных работ. Но если таким способом подключить батареи, то они будут прогреваться неравномерно, соответственно, теплоотдача приборов будет снижена. По этой причине более распространен диагональный метод с протоком теплоносителя сверху вниз, изображенный на рисунке:
Схема диагонального подключения батарей
В двух— и трехэтажных домах может применяться однотрубная система с вертикальными стояками. Подающий стояк располагается ближе к котлу и пронизывает перекрытие. От него запитаны ветки 1 и 2 этажа, что потом сходятся обратно ко второму стояку:
В данном случае можно применить как диагональные, так и нижние способы подключения радиаторов. Последние, невзирая на пониженную теплоотдачу приборов отопления, пользуются спросом, поскольку лучше вписываются в интерьер любого помещения.
Если же помещений на всех этажах много, то для организации их обогрева подойдет схема с верхней разводкой, где подающий коллектор прокладывается в чердачном пространстве, а в каждой комнате или смежной с ней располагается стояк. Горизонтальные ветви отсутствуют, здесь применяется боковое подключение радиатора непосредственно к стояку. Кроме того, вертикальные стояки можно выполнить 2 разновидностей: проточные и с байпасами. Обычно рекомендуется в подобных системах использовать байпасы:
Как уже было сказано, однотрубные системы проще в монтаже и экономнее по материалам, но они имеют ряд недостатков:
1. Нужен точный гидравлический расчет и подбор секций в зависимости от того, какие выбраны варианты подключения радиаторов. Если это сделать спустя рукава, то сбалансировать систему будет очень трудно, особенно в условиях двухэтажного дома. Это приведет к неэффективной и неэкономичной работе схемы обогрева жилища.
2. На каждую ветку нельзя установить много батарей. Каждая последующая получает все более холодный теплоноситель и последние придется делать с большим количеством секций. Идеальный вариант установки – 3—4 шт на каждую ветку.
3. Усложнено автоматическое регулирование температуры воздуха. Термоголовка, установленная на первом приборе, будет влиять на работу последующего отопительного прибора и так далее.
Напрашивается следующий вывод: место устройства для однотрубной системы – это небольшие здания с малым числом помещений, в них и «ленинградка», и прочие схемы будут работать идеально. Главное, правильно все рассчитать и подобрать количество секций радиаторов.
Двухтрубная схема подключения радиаторов
В этих системах каждый водяной обогреватель присоединяется к 2 отдельным трубопроводам, проходящим через помещения. То есть, одна подводка подключается к подающей магистрали, а вторая – к обратной. Самая распространенная двухтрубная схема подключения с котлом и попутным движением воды в обратной магистрали представлена на рисунке:
Подключение радиаторов к двухтрубной системе отопления
Схема с попутным движением теплоносителя – один из оптимальных вариантов, поскольку она гидравлически уравновешена изначально. Путь, что преодолевает вода в подающей трубе, равен длине обратного трубопровода и их гидравлическое сопротивление одинаково. При этом предпочтительнее использовать диагональный способ подключения батарей.
Данные схемы бывают и тупиковыми. Тогда остывший теплоноситель от последнего прибора в цепочке проделывает самый длинный путь, а от первого – самый короткий, что хорошо видно на схеме:
Здесь требуется балансировка путем регулирования подачи горячей воды в каждую батарею посредством кранов либо термостатических клапанов.
Нельзя не сказать о двухтрубных самотечных системах с верхней разводкой, чья работа основана на принципе конвекции и выполняется диагональное подключение радиаторов. Ее главное достоинство – энергонезависимость, а область применения – жилые дома небольшой площади и этажностью не выше двух. Недостаток же – большая материалоемкость вследствие увеличенных диаметров труб, а также верхнее подсоединение, что выглядит не всегда эстетично.
Сфера применения данной схемы очень широкая, двухтрубная система отопления применяется в зданиях любого назначения, а в индивидуальных коттеджах и подавно. Единственный ее недостаток – более высокая материалоемкость и сложность сборки с лихвой компенсируется многочисленными достоинствами:
- Возможность устройства как самотечной системы, так и сети с принудительной циркуляцией воды.
- Гибкость. Схема без проблем подбирается для строений любой сложности.
- На одну ветку ставится 8—10 батарей без дополнительных гидравлических регуляторов.
- Поскольку подключения к двухтрубной системе осуществляются отдельно подача и обратка, то работа радиаторных термостатических клапанов не влияет на другие приборы, а значит, можно организовать автоматическое регулирование обогрева дома.
О присоединении батарей к трубопроводам
Если раньше выбор отопительных приборов и аксессуаров к ним был невелик, то сейчас на рынке есть достаточно новинок, что заставляют выглядеть наши инженерные сети эстетичнее. Сейчас к каждому изделию можно приобрести симпатичный набор для подключения батарей, в него может входить множество полезных аксессуаров: вентили, клапаны, термоголовки и прочие элементы для быстрой и удобной сборки обогревателя.
Например, комплект для подключения радиаторов отопления, включающий в себя целый узел с регулировочной арматурой. Он актуален при боковом подключении прибора к сети и дополнительно снабжен клапаном для термоголовки:
Большую популярность приобрели также алюминиевые и биметаллические радиаторы с нижним подключением подающего и обратного трубопроводов. Подобные изделия создаются для подсоединения к проложенным скрыто в полу трубам и стоимость их дороже обычных. Несмотря на это данные приборы монтируют совместно с открыто проложенными трубопроводами, добавляя фирменный узел нижнего подключения, как показано ниже.
Конструкция батарей имеет одну особенность: вода сначала проходит путь снизу вверх по первой секции, а затем уже растекается по всем остальным, как и при обычном верхнем присоединении, что очень удобно. Но в то же время радиаторы с нижней подводкой имеют такой недостаток, как некорректная регулировка от термоголовки. Поставить-то ее можно, но элемент будет реагировать на температуру воздуха у самого пола.
Заключение
Выбор схемы подключения котла к отопительным приборам – вопрос непростой. Если в небольшом одноэтажном доме вы еще можете самостоятельно начертить схему, подобрать радиаторы и комплекты подключения к ним, то в более сложных случаях все же рекомендуется это делать с помощью специалиста.
cotlix.com
Подключение радиаторов отопления: способы и схемы
Главная » Отопление » Возможные схемы подключения радиаторов отопления
Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.
Способ подключения радиатора влияет на его теплоотдачу
Виды систем отопления
Содержание статьи
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Двухтрубная система
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Подробнее о системах отопления частного дома читайте тут.
Где ставить радиаторы
Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.
Как расположить радиатор под окном
Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.
И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.
Как монтировать и подключать радиаторы отопления своими руками читайте тут.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
stroychik.ru
Как сделать теплый пол от отопления: секреты и хитрости
Краткое содержание
Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.
Подключение водного теплого пола к системе отопления
Принципы технологии подключения теплого пола к системе отопления
Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:
- к существующим радиаторам нужно произвести подключение коллекторного узла;
- температуру теплоносителя необходимо уменьшить как минимум до +55°С;
- устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления
Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.
Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.
Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.
Как подключить теплый пол к системе отопления
Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.
Материалы для устройства теплого водяного пола
Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.
Устройство водяного теплого пола от отопления
Трубы
Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.
Характеристика труб Рехау для теплых полов
Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.
Структура трубы SANEXT для теплого пола
Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.
Монтаж водяных теплых полов VALTEC
Коллектор
Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.
Строение коллектора теплого пола
Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.
Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.
Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.
Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.
Коллектор теплого пола своими руками
Теплоизоляционная подложка
Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:
Схемы подключения теплого пола в зависимости от конструкционных особенностей
Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

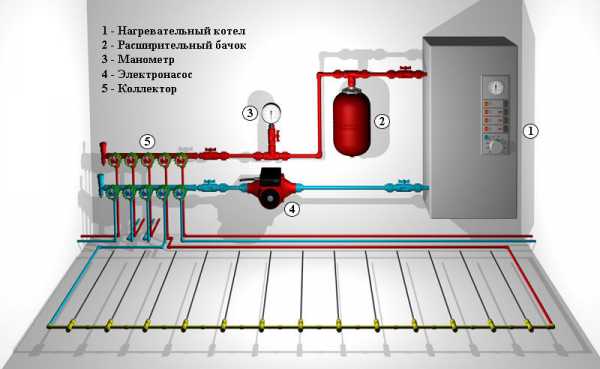

Устройство системы водяного теплого пола
- нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
- применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
Устройство трехходового термостатического смесительного клапана
- использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
- внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.
Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
- оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
Схема подключения водного теплого пола к центральной системе через отдельный ввод
- создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
- для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
- при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
- используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;
Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.
Видео: Монтаж однотрубной системы отопления с теплыми полами
kaminyn.ru
Как правильно подключить отопление в частном доме
Подключение батарей отопления в частном доме
Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.
Фото 1 Примеры подключения радиаторов
Как правильно выбрать место
Отопление в доме работает одновременно в двух направлениях:
- Прогрев помещения,
- Препятствование движению холодного воздуха.
Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.
Видео 1 Руководство по подключению батарей отопления
Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:
- Между стеной и батареей – от трех до пяти сантиметров.
- Между полом и радиатором – не менее 10 сантиметров.
Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.
В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.
В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.
Однотрубная схема
Фото 2 Однотрубная схема подключения
Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.
Видео 2 Однотрубная система радиаторного отопления
Двухтрубная схема
Фото 3 Двухтрубная схема подключения
Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.
Фото 4 Схема диагонального подключения батарей
При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.
Видео 3 Как подключить радиатор к двухтрубной системе отопления
Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.
Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.
Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?
Несомненно, лучше делать верхнюю подачу. Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.
Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной. Как подключить радиатор отопления в частном доме, что бы и он был теплым?
Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!
Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?
Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))
Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит. Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!
Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.
Спасибо за статью. Вопрос более конкретный – как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10. Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?
Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.
Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!
Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!
Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!
Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить. Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.
Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.
Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?
Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху – подача, внизу – обратка). Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?
Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.
Как правильно провести отопление в частном доме: теория и практика
Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.
Принцип работы системы водяного отопления
Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.
Циркуляция – это краеугольный камень водяного отопления
Структура водяного отопления
Все жидкостные отопительные системы имеют схожий набор элементов:
- Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
- Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.
Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.
Характер циркуляции теплоносителя
Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:
- Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
- Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.
Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать
Особенности монтажа отопления в частном доме
Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.
Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание
Что нужно для подключения газового котла
Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.
Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.
Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.
В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.
Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.
Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.
Как монтируют трубопроводы
Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.
На данной схеме указана распространённая для частных домов градация диаметров
Выбор материала для труб отопления
Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.
Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.
Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы
Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.
Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.
Несколько способов провести трубы отопления в коттедже
Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:
- Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
- Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.
В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры
Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.
В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.
Отопительные приборы в системе отопления частного дома
По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.
В зависимости от способа обвязки эффективность радиатора будет меняться
Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.
Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.
Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.
Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.
Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты
О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.
Видео: схема отопление частного дома своими руками
Понравилась статья? Поделитесь с друзьями:
Схемы подключения батарей отопления в доме
Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.
Качественная отопительно-варочная печь – идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.
Печь камин – универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.
Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.
Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего – способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.
Циркуляционный насос необходим в системе отопления каждого частного дома, благодаря этому устройству можно значительно поднять эффективность обогрева за счет автоматизации процесса и повышения скорости подачи теплоносителя. О том как правильно выбрать насос и рассчитать какой нужен для вашей системы, мы расскажем в нашей статье.
Пол теплый водяной, который подключен от централизованного отопления или котла, идеально подойдет для обогрева частного дома или дачи. Мы расскажем все об укладке теплых полов в домах с бетонными и деревянными перекрытиями, начиная от расчета материала до выбора и укладки напольного покрытия.
Выбор дров для отопления частного дома имеет большое значение, так как разные породы дерева имеют различную теплоотдачу и характеристики горения. Правильно подобранные и подготовленные дрова являются залогом тепла в доме на протяжении всей зимы.
Copyright © «Всаду.ру» 2010-2017 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.
Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.
Все права защищены.
Мы можем оповещать вас о новых статьях,
чтобы вы всегда были в курсе самого интересного.
Продолжить Нет, спасибо
Источники: http://www.portaltepla.ru/radiatori-otopleniya/podkluchenie-radiatorov-otopleniya-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-v-chastnom-dome.html, http://vsadu.ru/post/shemy-podkljucheniya-batarej-otopleniya-v-dome.html
teplosten24.ru
Как правильно подключить радиатор отопления в квартире и в частном доме
Содержание статьи:
Проектирование и монтаж системы водяного отопления требует правильного расчета и проектирования. Одним из таких этапов является подключение радиатора отопления в систему. От этого зависит эффективность всей системы, поэтому сделать это нужно правильно.
Выбор схемы подключения радиатора отопления в первую очередь зависит от типа разводки труб системы отопления. Наиболее часто встречается однотрубная система отопления и двухтрубная.
Схема подключения радиатора в однотрубной системе отопления
Само определение «однотрубная» говорит само за себя. Осуществить подключение при однотрубной системе отопления можно по разному.
Последовательное подключение
Суть данной схемы заключается в последовательном подключении радиаторов отопления. То есть труба выходящая из одного радиатора входит в другой радиатор. Из последнего радиатора труба подключается к холодному входу котла отопления или в стояк многоквартирного дома.
У данного способа существует один плюс и пару минусов.
Плюс заключается в простоте и бюджетности осуществления монтажа.
Минус этого варианта в том, что температура в первом радиаторе всегда будет на порядок выше, чем в последнем и чем больше количество радиаторов, тем больше будет эта разница.
Ещё минусом является отсутствие возможности регулировать температуру радиаторов по отдельности. Установив терморегулятор на один радиатор, регулироваться будут все, что не всегда будет соответствовать нужным требованиям конретной комнаты.
Все радиаторы отопления по ориентации подключения можно разделить на батареи с боковым и нижнем подключением. Поэтому при однотрубном отоплении последовательным способом радиаторы с нижний подводкой подключаются так:
Конкретно, какой из входов на батареи является подающим, а какой обратным читайте в инструкции, прилагаемой к радиатору.
Радиаторы с боковым подключением можно подключить по диагонали:
Этот способ подключения является самым эффективным по сравнению с другими. Именно его производители берут за основу, когда пишут технические характеристик, испытывая свои радиаторы.
Односторонним способом:
Удобно, когда основная труба проходит сбоку от радиатора.
Нижним подключением(седельное подключение)
Для того чтобы была возможность регулировать каждый радиатор в отдельности при однотрубной системе отопления применяется седельное подключение:
Но при этом мощность радиатора падает примерно на 15 % .
Стоит отметить, что таким способом можно воспользоваться, только при наличии принудительной циркуляции.
Схема подключения радиатора при двухтрубной системе отопления
Двухтрубная система отопления представлена подающей и обратной трубами. Такая система эффективней однотрубной. Варианты подключения при таком отоплении схожи с однотрубной, но всё таки есть разница, которую демонстрируют изображения ниже.
При подключении радиаторов отопления вне зависимости от выбранного способа, желательно ставит на подающую и обратную трубы шаровые краны на случай каких-то внештатных ситуаций, что бы можно было устранить проблему без остановки всей системы. А лучше установить терморегулирующие вентили на батареи, что бы была возможность контролировать температурный климат в помещении.
Эффективность отдачи тепла в зависимости от подключения
В зависимости от способа, которым радиатор подключен в систему отопления эффективность батареи от её максимальной возможности разнится, поэтому на изображении ниже наглядно все варианты и их эффективность указана.
В каком месте ставить радиаторы
Радиаторы отопления в первую очередь ставятся под окнами. И это не случайно, так как тёплый воздух, идущий от него, создает тепловую завесу холодному воздуху, что улучшает обогрев помещения и предотвращает запотевание стекла.
Как располагать радиаторы под окнами
Во-первых, ширина батареи не должна быть меньше 70 % от ширины окна, далее высота радиатора от пола 8-12 см. Ниже нельзя, так как нарушатся конвекционные потоки, выше тоже не рекомендуется потому, как пол в таком помещении будет плохо прогреваться. Теперь, что касается расстояния от стены до батареи. Оно должно варьироваться от 3 до 5 см, опять же для условий возникновения конвекционных потоков, которые так необходимы для эффективной работы системы отопления.
Если при подсчете необходимой мощности радиаторов отопления окажется, что места под окнами уже не хватает, а нужно установить ещё батареи, то они ставятся уже в свободном месте, желательно на стене, граничащей с улицей.
domotopil.ru
