Технология укладки брусчатки тротуарной плитки – Укладка тротуарной плитки — технология правильного мощения разного основания

Укладка тротуарной плитки — технология правильного мощения разного основания

Тротуарная плитка ценится за практичность, высокую прочность, долговечность, устойчивость к влаге и перепадам температуры. Она не выделяет вредные для человека вещества при нагревании, как асфальтовое покрытие. Многообразие форм, размеров, расцветок и фактур дорожно-строительного материала поражает воображение. Комбинируя разные виды изделий, можно создавать красивые покрытия. Укладка тротуарной плитки требует строгого выполнения всех строительных правил. Если технология мощения нарушается, покрытие быстро разрушается.

Виды плитки для тротуара

Она может быть вибролитой и вибропрессованной. Изделия отличаются технологией изготовления. Вибролитые элементы создают, утрамбовывая раствор на вибростоле. При изготовлении вибропрессованного изделия смесь подвергается давлению с вибрацией. Вибропрессованные изделия имеют более высокую прочность. Плитку производят из бетонной смеси и глины. В состав добавляют отсевы гранитных пород и пластификаторы. Самой прочной является гранитная плитка. Ее изготавливают из натурального гранита.

Изделия могут иметь ромбовидную, шестиугольную, прямоугольную, квадратную и клиновидную формы. Пользуется популярностью фигурный материал «Волна» (с волнообразными краями), «Клевер» (с полукруглыми выступами) и «Кость» (напоминает катушку). Существует много способов укладки ромбовидной плитки (шестигранники, снежинки, звезды). Из ромбов можно создать покрытие с эффектом 3D.

Советы по выбору

Для создания садовых дорожек возле коттеджей и загородных домов приобретают вибролитую плитку толщиной 40 мм. Вибропрессованные изделия можно укладывать на дорогах с большой нагрузкой (площадях, тротуарах). Они должны иметь толщину не менее 60 мм. Если планируется укладка на улице на проезжей части, лучше использовать гранитную плитку. Интенсивное движение легкового автотранспорта выдержит материал толщиной 70-80 мм. Если по дороге будут ездить грузовики, толщина покрытия должна составлять 100 мм.

Перед покупкой нужно оценить качество плитки. На ее поверхности не должно быть отверстий, зазубрин и щербин. При постукивании плиток друг о друга должен появляться звонкий звук. Если звук глухой, от покупки товара надо отказаться. Не стоит покупать ярко окрашенные изделия, а также те, в которых есть пустоты. Чтобы оценить плотность материала, нужно попросить его разбить. Необходимо выяснить, насколько ровной является поверхность изделия. Если тротуарная плитка всеми углами на стол легла, ложится ровно и не качается, она качественная.

Варианты укладки

Перед приобретением тротуарной плитки надо выбрать вариант укладки. На прямых и ровных участках проще всего выполнить линейную схему. Такая технология укладки тротуарной плитки является самой простой. Она позволяет экономно расходовать материал.

Линейная раскладка может быть горизонтальной, вертикальной, прямой или со сдвигом. При смещении рядов узор покрытия напоминает кирпичную кладку. Если использовать изделия разных оттенков, можно получить эффект «гусеничного следа». Ряды плитки иногда размещают под углом к линии дорожки. Такая укладка называется диагональной.

Если используется диагонально-угловая схема раскладки, формируется рисунок «елочка» или «плетенка». Чтобы уложить «елочку», ряды плитки располагают под углом 45° к линии дорожки. «Плетенку» мостят, чередуя горизонтальную и вертикальную укладку. Диагонально-угловая схема отличается высокой прочностью. Она зрительно уменьшает пространство.

Плитку можно укладывать модулями из 2-3 элементов. Сочетая 2 цвета, создают шахматный узор. Если использовать элементы разного размера и оттенка, получится оригинальный хаотичный рисунок. На придомовой территории красиво смотрится спиральная раскладка. Чтобы создать декоративные круги, надо приобрести материал с клиновидными элементами. Художественную раскладку выполняют из изделий разных форм и расцветок. Подбирая способы укладки плитки, надо учитывать дизайн архитектурных строений и приусадебной территории.

Необходимые материалы и инструменты

Чтобы выполнить работы по укладке, необходимо приобрести инструменты:

1. Штыковую и совковую лопаты для выемки грунта.
2. Грабли, чтобы разравнивать поверхность сыпучих материалов.
3. Колья и веревку для разметки участка.
4. Резиновый молоток для выравнивания материала (деревянная киянка с резиновой головной частью).
5. Строительный уровень (1,5-2 м).
6. Рулетку.
7. Щетку или веник.
8. Штамповку.
9. Резиновый шпатель.
10. Ровную планку для выравнивания поверхности слоев.
11. Болгарку (диск с алмазным напылением).
12. Лом, чтобы выполнить демонтаж тротуарной плитки.

Нужно приготовить бордюры, песок, щебень (фракции 10-20, 20-50) или гравий, штукатурную смесь или цемент (М400, М500). Чтобы укрепить фундамент покрытия, понадобится арматурная решетка с ячейками 10х10 или 8х8 см. Создать покрытие на большой площади поможет машина для укладки.

Разметка будущих дорожек

Чтобы правильно выложить плитку самому, сначала надо сделать разметку. Начинать работы нужно возле здания, забора или ворот. Возле сооружения надо забить 2 колышка. Расстояние между ними должно соответствовать ширине дорожки. Ширину покрытия лучше подогнать под размер изделия, чтобы не пришлось резать материал. Поскольку конструкция будет поддерживаться бордюрами, необходимо оставлять для них место (10 см с каждой стороны). Другие 2 колышка забивают возле другого строения. Между колышками натягивают 2 веревки.

Укладка уличной плитки на большой территории осуществляется после ее раздела на полосы шириной 1-1,5 м. Если дорога имеет изгибы, ее разделяют на небольшие участки. Разметку каждого участка делают отдельно.

Земляные работы и защитный слой

Объем земляных работ зависит от вида грунта. Если почва плотная и глинистая, достаточно снять слой толщиной 15-20 см, чтобы удалить корни растений. Когда грунт рыхлый, необходимо удалить слой толщиной 30-35 см. Если планируется укладка тротуарной плитки зимой, траншею для мощения нужно подготовить до холодов.

На поверхность траншеи насыпают песок. Песок утрамбовывают вместе с почвой. Чтобы оставшиеся в грунте семена растений не прорастали и не разрушали покрытие, на дно траншеи укладывают нетканое полотно. Полосы материала должны перекрывать друг друга на 15-20 см.

Устройство дренажа

Правильная укладка плитки не является гарантией долговечности покрытия. Грунтовые и дождевые воды постепенно вымывают частицы песка и грунта, разрушая основание дороги. Чтобы влага не испортила покрытие, необходимо сделать дренажный слой.

На дно траншеи нужно насыпать щебенку. Толщина слоя должна составлять 15-18 см. Щебень надо хорошо утрамбовать и разровнять. Сверху насыпается и также разравнивается тонкий слой песка, на который укладывают нетканое полотно. Нужно позаботиться о том, чтобы вода стекала к краям дорожки. Для этого делают поперечные и продольные уклоны. Подушка под тротуарную плитку выполняется на последнем этапе подготовительных работ.

Размещение ограждающих бордюров

Укладка бордюра осуществляется сразу после выполнения работ по устройству дренажа. Лучше использовать готовый штучный бордюр из бетона. Бордюрные блоки устанавливают возле вертикального среза грунта по краям дороги. Желательно, чтобы верхний край бордюра находился на 1-2 см выше уровня почвы. Иначе дорожки будут постоянно грязными.

Бордюрные блоки закрепляют бетонным раствором. После укладки бордюра нужно проверить, насколько он ровный. Для этого используют строительный уровень. Если некоторые блоки установлены неправильно, их положение корректируют деревянной киянкой.

Применяемые виды оснований

Перед тем как выложить площадку плиткой, нужно сделать основание. Подстилающий слой помогает выровнять поверхность участка. Он придает покрытию устойчивость и увеличивает его прочность. Надежное основание не позволяет тротуару разрушаться под весом людей и машин. Оно защищает покрытие от разрушения в осенне-зимний период, когда в его зазорах образуется лед.

Технология укладки тротуарной плитки зависит от способа эксплуатации покрытия. Если нагрузка на его поверхность будет небольшой (пешеходная дорожка), достаточно сделать подстилающий слой, состоящий из песка и цемента. Если мощение осуществляется под автомобиль, необходимо бетонное основание.

Бетонное

Перед бетонированием основания выполняют работы по армированию. Арматурную сетку укладывают на металлические или каменные подставки. Арматура должна находиться на 3-5 см выше поверхности траншеи. Гарцовка для тротуарной плитки готовится из песка и цемента в пропорции 3:1. Лучше использовать речной или карьерный мытый песок. В нем не должно быть частичек глины или извести. Раствор равномерно и тщательно распределяется по участку траншеи, чтобы добиться ровной поверхности.

Лучше сразу залить бетоном всю дорожку. Если часть работ откладывается на следующий день, залитый бетоном участок надо накрыть полиэтиленом. Бетонное основание под тротуарную плитку должно иметь толщину 10-12 см. Чтобы цементная подушка была прочной, ее 3-5 дней увлажняют. После увлажнения бетон накрывают полиэтиленом. Укладывать покрытие можно через 7-12 дней.

Из песка и цемента

Траншея засыпается смесью песка и цемента. Ее готовят в пропорции 3:1. Толщина песочно-цементного основания должна составлять 12-15 см. Подстилающий слой нужно хорошо утрамбовать и выровнять. Если глубина траншеи слишком большая, ее можно уменьшить с помощью песка. Песок насыпают под основание и тщательно трамбуют.

Технология мощения тротуарной плиткой требует, чтобы цементно-песочная смесь была сухой. Поэтому лучше делать основание непосредственно перед мощением в сухую погоду. Цементно-песочный слой нужно укладывать на геотекстиль. Если этого не сделать, песок быстро вымоется, а плитка просядет.

Обработка плитки перед укладкой

Перед монтажом плитку нужно обработать гидрофобным раствором. Средство повысит морозоустойчивость и влагостойкость материала, а также увеличит срок его эксплуатации. Гидрофобизаторы улучшают декоративные качества и защищают от грибковых микроорганизмов. На обработанной гидрофобным раствором поверхности не появляются солевые пятна. Материал погружают в гидрофобный состав, затем высушивают. Процедуру повторяют.

Во время обработки нужно тщательно осматривать все элементы. Изделия с дефектами нужно отложить. Когда понадобится резать тротуарную плитку, чтобы оформить углы, бракованные элементы пригодятся.

Работы по укладке нужно осуществлять при подходящих погодных условиях. Погода должна быть сухой и безветренной. Нельзя укладывать покрытие на песчано-цементное основание при минусовой температуре. При замерзании почва расширяется, а после оттаивания проседает. Если уложить покрытие на замерзший грунт, после его оттаивания оно разрушится. Правила укладки тротуарной плитки позволяют выполнять работы на бетонном основании во время мороза, но делать это нежелательно.

Монтаж

Тротуарную плитку на бетонном основании закрепляют цементным раствором. Швы полностью заполняют смесью. При этом толщина швов не должна превышать 3 мм. Укладывая элементы, нужно находиться на покрытии. Наступать на основание нельзя. После укладки каждого ряда нужно проверять качество выполненных работ строительным уровнем. Элементы, которые уложены неправильно, выравнивают резиновым молотком.

На цементно-песочное основание необходимо укладывать, вбивая каждый элемент деревянной киянкой. Материал должен надежно закрепиться в основании. Если изделие «проваливается», под него нужно насыпать слой песка. Зазоры между плитками заполняют смесью или песком. После выполнения работ покрытие увлажняют из шланга с распылителем. Если в зазорах смесь «просела», нужно насыпать в них еще немного смеси. Пользоваться покрытием можно через 2-3 дня.

Заделка швов тротуарной плитки осуществляется с помощью песка, цементной или бетонной смеси. Если используется песок, его нужно предварительно просеять. Цементную смесь готовят из цемента и песка в соотношении 1:5. При приготовлении бетонной смеси цемент смешивают с песком в пропорции 1:3. Песок и смеси должны быть сухими. Выкладка затирки осуществляется с помощью резинового шпателя. Уровень смеси в зазорах должен составлять от 1/2 до 3/4 высоты плитки. Излишки смеси сметают с покрытия веником.

После этого приступают к заливке швов. Когда смесь застынет (через 1-3 суток), в зазоры насыпают смесь и снова ее увлажняют. После высыхания состава процедуру повторяют в третий раз. Возможно, что придется добавлять смесь в швы еще несколько раз. Заканчивать работу можно тогда, когда смесь в зазорах будет на одном уровне с поверхностью плитки.

oplitke.com

Технология укладки брусчатки по всем правилам

Содержание:

1. Этапы укладки брусчатки
2. Пошаговая подготовка основы
3. Укладка брусчатки на песчаную основу
4. Укладка брусчатки на бетонную основу
5. Укладка брусчатки на щебеночную основу с сухой смесью
6. Почему важна консультация специалиста?

Укладка брусчатки – дело трудоемкое. Именно эта причина становится решающей, и предпочтение чаще всего отдают другому материалу. Тем не менее, роль брусчатки в ландшафтном дизайне, а также при укладке дорожек и тротуаров, переоценить трудно.

Популярные товары этого месяца для укладки брусчатки

Этапы укладки брусчатки

Правильная укладка материала просто преображает поверхность – она становится прочной, аккуратной и красивой. Но малейшая ошибка способна нарушить композицию, исказив при этом желаемый рисунок. Именно поэтому укладку брусчатки лучше доверить специалистам, которые разработают дизайнерский проект и проконтролируют соблюдение технологии на каждом этапе.

1) Подготовительные работы. Вне зависимости от выбранного варианта укладки, этот этап должен проводиться обязательно.

2) Укладка. Включает в себя несколько вариантов:

• укладка брусчатки на песчаную основу;
• укладка материала на бетонную основу;
• укладка на щебеночную основу с сухой смесью.

Пошаговая подготовка основы

Шаг №1. Необходимо разбить контур площади, предназначенной под укладку, и выставить контрольные маяки.

Шаг №2. Нужно определить сток воды и вывести ее от дорожки или отмостки здания на газоны или в водопроводные колодцы. Уклон может быть поперечным, продольным или же продольно-поперечным. Его расчет осуществляется, исходя из типа материала для укладки:

• Укладка клинкерного дорожного кирпича или тротуарной плитки – 5 мм и более из расчета на 1 м.
• Укладка гранитной брусчатки – 10 мм и более из расчета на 1 м.

Шаг №3. После того, как уровень высоты вынесен, снимается нужный слой грунта, а ложе основы уплотняется виброплитой.

Видео: Брусчатка через 6 лет эксплуатации

Укладка брусчатки на песчаную основу

Сначала необходимо уложить геосетку в подготовленное ложе основы и насыпать песок толщиной слоя в 10-15 сантиметров. Песок нужно хорошо разровнять с помощью правила. Особое внимание уделяется уклонам для водного стока.

После выравнивания поверхности необходимо пролить ее водой из лейки или шланга и утрамбовать основу виброплитой. Бордюры устанавливаются на жесткую бетонную смесь.

В основании нужно выкопать траншею и наполнить ее щебнем. Бордюрные бортики закрепляются бетонной смесью.

Полезный совет: Брусчатку необходимо уложить согласно запланированному проекту с соблюдением зазоров в 2-3 мм.

Укладка брусчатки производится с помощью ватерпаса и резиновой киянки. Если песка мало, можно аккуратно снять один-два камня и подсыпать недостающее количество.

Уклоны проверяются по уровню. Образовавшиеся между камнями зазоры заполняют просеянным песком. При его нанесении нужно совершать движения щеткой в разные стороны.

Поверхность утрамбовывается виброплитой. Излишки песка смываются тоненькой струйкой воды из лейки. При этом необходимо следить за тем, чтобы вместе с излишками из швов не вымылся нужный песок.

ТОП-продаж тротуарной плитки и брусчатки этого месяце

Укладка брусчатки на бетонную основу

Сначала нужно уложить геосетку в подготовленное ложе основы и насыпать щебень толщиной слоя в 10-20 см. Поверхность необходимо разровнять по уровню и уклонам, после чего утрамбовать виброплитой.

Границы участка, отведенного под заливку бетоном, отделяются опалубкой. Для этого доски толщиной 4 см и более закрепляют кольями через отрезки в 60-100 см. Слой заливки бетона – 5-15 см.

Важно! На большой поверхности нужно оставить температурные швы с интервалом в 3 м и шириной 5 см и более. Температурные швы сохраняют целостность покрытия в морозную погоду.

Если бетонную подушку необходимо армировать, слой укладки бетона должен составлять около 3 см, после чего укладывается дорожная сетка и заливается бетоном до предусмотренного проектом уровня.

Допустимо использовать проставки. Теперь наступает черед окончательного формирования уровней основы и уклонов, а также заполнения температурных швов с помощью эластичного наполнителя. Бордюры устанавливают на жесткую бетонную смесь. В основе необходимо выкопать траншею и наполнить ее щебнем, а бортики бордюров закрепить с помощью бетонной смеси.

Обратите внимание! Слой сухой цементно-песчаной смеси должен не превышать пределы в 5-10 см.

При необходимости укладывают дорожную сетку. Брусчатку укладывают на 3-сантиметровый слой цементно-песчаной смеси, после чего тщательно проливают дорожку водой. Если поверхность брусчатки высохла, можно переходить к заполнению швов сухой смесью. Излишки песка смывают тонкой струйкой воды. Необходимо следить за тем, чтобы вымылись именно излишки, а не песок из швов.

Укладка брусчатки на щебеночную основу с сухой смесью

Сначала нужно уложить геосетку в подготовленное ложе основы, далее насыпать щебень толщиной слоя в 10-20 см. Поверхность разравнивают по уровню и уклонам. При необходимости можно использовать геокаркас. Щебень утрамбовывается с помощью виброплиты.

Бордюры монтируют на жесткую бетонную смесь, в основе выкапывают траншею и наполняют щебнем. Бетонная смесь используется для закрепления бордюрных бортиков.

Сухая цементно-песчаная смесь насыпается слоем в 5-10 см. Если есть необходимость, можно уложить дорожную сетку.

Укладка брусчатки производится с помощью резиновой киянки и ватерпаса с соблюдением зазоров в 2-3 мм. Целостность композиции сохраняют согласно запланированному проекту.

В случае необходимости можно аккуратно снять один-два камня, чтобы досыпать недостающее количество цементно-песчаной смеси.

Уклоны контролируют по уровню, потом тщательно проливают дорожку большим объемом воды. После полного высыхания поверхности можно приступать к заполнению швов сухой смесью.

Повторный пролив дорожки из лейки нужен для того, чтобы смыть излишки песка. Нужная смесь должна оставаться в пределах швов и ни в коем случае не вымываться вместе с излишками песка! За этим необходимо тщательно следить.

Видео: Укладка брусчатки на сухую смесь

Почему важна консультация специалиста?

Способ подготовки основы лучше всего подбирать, исходя из предполагаемой нагрузки на поверхность. Обратившись за консультацией к компетентному специалисту, Вы сможете больше узнать об особенностях своего участка и наиболее подходящем способе укладки.

Мы рады, что Вы выбрали тротуарную плитку для мощения! Теперь осталось доверить её монтаж профессионалам . Набирайте номер +7 (495) 646-87-96 или заполняйте форму ниже.

bruschatka-trotuarnaya.ru

Технология укладки брусчатки | Строительный портал

При оформлении территории загородного дома или дачного участка особое внимание уделяется пешеходным и подъездным дорожкам. Они должны быть функциональными и нести эстетическую составляющую. Многие владельцы недвижимости выбирают брусчатку, которая прекрасно справляется с возложенными на нее обязанностями. В статье речь пойдет о технологии укладки брусчатки своими руками.

Содержание:

1. Виды брусчатки
2. Размеры и форма брусчатки
3. Технология укладки брусчатки





Брусчатка отличается рядом достоинств:

• устойчива к изменчивым погодным условиям;
• стойка к истиранию и другим механическим воздействиям;
• позволяет выполнять частичный ремонт по сравнению с монолитными бетонными или асфальтовыми покрытиями;
• отличается долгим сроком службы;
• разнообразные размеры, фактуры и оттенки дают возможность проявить творчество и решить любые дизайнерские задачи.





Виды брусчатки



Конечно, вышеперечисленные достоинства могут незначительно отличаться друг от друга в зависимости от материала, из которого изготовлена брусчатка.

Бетонная брусчатка

• Этот материал для изготовления довольно популярен. Изделия могут иметь различную форму и расцветки. Но в связи с тем, что смесь в процессе производства не всегда окрашивается в массе, стойкость к истиранию таких изделий невысока.

• Пористая структура гигроскопична и, следовательно, постепенно разрушается под действием смены температурных режимов. Срок службы такой брусчатки составляет около 7 лет. Стоит отметить, что цена на данную продукцию довольно привлекательна, поэтому ее часто выбирают в качестве мощения.
• Более высокими эксплуатационными показателями отличается брусчатка, произведенная методом вибропрессования бетона. Выбор цветовой гаммы довольно широк, к тому же изделия способны выдерживать большие нагрузки. Такие элементы применяются для обустройства дорожек с высокой проходимостью.

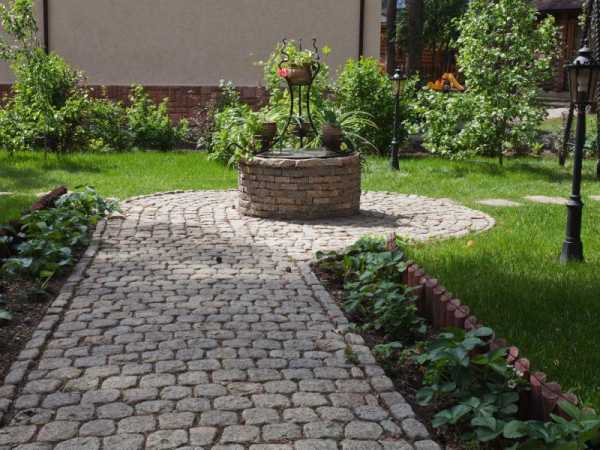

Гранитная брусчатка

Из этого природного материала получается надежное покрытие с длительным сроком службы (до 50 лет), ведь гранит считается вечным камнем. Обработка добытого камня может выполняться вручную или механическим способом. В свою очередь, гранитную брусчатку подразделяют по способам «огранки»:

• колотые элементы получают методом хаотичного раскалывания каменной глыбы. В таком случае все грани получаются неровные;
• пиленная на станке брусчатка представляет собой изделие с ровными сторонами;
• колото-пиленая производится посредством совмещения двух предыдущих способов обработки. В итоге у данного изделия поверхности 2-х граней получаются гладкими и ровными (преимущественно боковые, что значительно упрощает их монтаж).

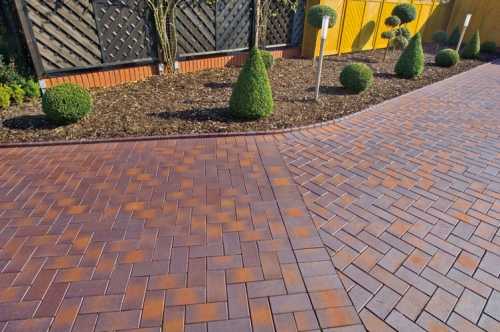

Клинкерная брусчатка

• Высокотемпературная термическая обработка натуральной глины и добавление специальных присадок образуют очень прочный материал. Благодаря плотной структуре гигроскопичность  изделий мала. При изготовлении в массу не добавляются красители, цветовая гамма формируется за счет используемого вида глины и температуры обработки в печи. Клинкерная продукция не боится морозов и воздействия ультрафиолетовых лучей.



Резиновая брусчатка

• Относительно новый материал для изготовления брусчатки – резина. Такие изделия выгодно приобретать в экономическом плане, так как при расчетах вкладывать дополнительные проценты на элементы со сколами, трещинами и другими повреждениями не нужно.
• Они отличаются еще одним преимуществом – травмобезопасностью, поэтому их часто выбирают те семьи, в которых есть дети. Производители рекомендуют осуществлять укладку на твердое ровное основание (асфальт, бетон). Срок эксплуатации покрытия может составлять 10-12 лет.





Размеры и форма брусчатки



Геометрия элементов довольно разнообразна и выбор осуществляется лишь на собственных предпочтениях. Конечно, чем правильнее форма, тем проще выполнить мощение.

• Прямоугольная – классический вариант для монтажа. Практичность и легкость монтажа являются основными достоинствами штучного материала.
• Круглая или шестиугольная (гексагональная) – позволяет выложить мозаику, оригинально оформить тротуарную дорожку.
• Фигурная – может создать некоторые трудности при укладке, но при этом предоставляет широкие возможности для решения дизайнерских идей.
• Крупная (массивная) – отлично смотрится на больших площадях. Такой вариант изделий потребует трудоемких работ по укладке.



Наиболее популярными размерами элементов правильных форм являются 100х100х100 мм или 200х100х100 мм. Что касается колотых изделий из гранита, то их размеры имеют отклонения, не превышающие ±10 мм. Для дорожек с малой проходимостью можно использовать продукцию и с меньшей толщиной – 50 мм.





Технология укладки брусчатки



Для укладки плитки брусчатки необязательно обращаться в специализированную фирму, здесь вполне можно обойтись собственными силами. Главное, следовать основным правилам и соблюдать рекомендации.

Ширина дорожки выбирается исходя из личного удобства, но необходимо учитывать количество целых элементов, входящих в один ряд. Это значительно сократит время на кладку, так как не придется подгонять брусчатку по размерам.

Технологию укладки брусчатки разделяют на этапы:

• создание проекта;
• подготовка основания;
• укладка материала;
• заполнение швов.

К выполнению каждого пункта необходимо подходить со всей тщательностью.





Проект мощения брусчаткой



• Под составлением проекта подразумевается определение места расположения и площади дорожек и подъездных путей. На данном этапе подбирается форма, размер, а также варианты укладки брусчатки. Расцветка дорожек должна соответствовать общему стилю ландшафта.

• Особое внимание уделяется рельефу. Уклон грунта должен быть организован таким образом, чтобы дождевые и талые воды стекались от цоколя строения в дренажные системы, а не наоборот. Этот показатель может равняться 1,5-2 см на каждый метр.
• Если перепад высот грунта слишком велик, то рельеф выравнивается искусственным способом, то есть, снимая почву с одной части ее пересыпают в недостающую сторону.





Основание под брусчатку



От того насколько тщательно и правильно будет подготовлено основание зависит срок службы покрытия.

• Колышки вбиваются по длине будущей дорожки, промежуток между ними не должен превышать 3 м. Это поможет избежать кривизны натянутой бечевки.

• Выемка грунта осуществляется на глубину 30-50 см в зависимости от состояния грунта и предназначения дорожки. Так, для садовой дорожки считается достаточной глубина 30 см, подъездной – 50 см.



Слои пирога сооружаются следующим образом (снизу вверх).

Для пешеходных дорожек с малой проходимостью:

• геотекстиль;
• щебень фракции 20х40, толщина слоя 20 см;
• песок без примесей глины с толщиной слоя не менее 10 см.



Дорнит предотвратит деформацию земляного полотна, особенно подложка необходима, если грунт неустойчивый. Данное полотно не позволит пробиться растительности между штучными элементами. Однако при монтаже брусчатки под навесом или в беседке геотекстильный материал можно не применять.

• Слой гравия выравнивается с помощью граблей, используя уровень, попутно создается запланированный уклон. Вдоль канавы устанавливаются бордюры, для надежной фиксации используют песчано-цементную смесь. Они служат не только для эстетического восприятия, но и выполняют функциональную роль – в них будет упираться брусчатка, что не позволит ей «расползаться» во время эксплуатации.
• Не менее чем через сутки выкладывается слой из песка. Для трамбовки лучше использовать специальную машину, которая значительно облегчит этот процесс, но если закладываемая площадь невелика, то вполне подойдут и подручные средства. Песчаную прослойку следует полить водой для более качественного уплотнения.

• Далее необходим еще один слой сухого песка, толщиной 4-5 см, на который и будет осуществляться укладка брусчатки.



Для пешеходных дорожек больших площадей и проходимостью со средней интенсивности:

• геотекстиль;
• щебень фракции 20х40, толщина слоя 20 см;
• сухая смесь из песка и цемента в соотношении 1:1, где толщина слоя оставляет около 10 см;
• вместо предыдущих 2-х слоев можно применить тощий бетон. В составе раствора увеличено количество гравия и песка, а цемента – наоборот, уменьшено.

Особую прочность основанию придаст армирование. После полного высыхания создается дополнительный слой из песка (3-5 см).



Для подъездных и пешеходных дорожек с эксплуатацией высокой интенсивности:

• геотекстиль;
• щебень фракции 20х40, толщина слоя 20 см;
• бетонная смесь.

• По всему периметру участка поверх гравийного слоя сооружается опалубка, высота бортов может варьироваться от 10 до 20 см. Далее обязательно укладывается арматура или специальная дорожная сетка, которые придадут фундаменту прочность.
• В готовую конструкцию заливается бетонная смесь, разравниванию поверхности следует уделить должное внимание. Небольшие неровности нивелирует слой песка (4-5 см) насыпанный на просохшее бетонное основание.
• Если данная поверхность будет предназначаться под проезд автотранспорта, то в песок добавляется цемент или используется плиточный клей. Песчано-цементной смесью и выполняется заполнение швов. В данном случае смачивать поверхность не следует.
• Также не рекомендуется эксплуатировать покрытие под высокими нагрузками. Необходимо дать время «отлежаться» брусчатке, со временем дожди намочат ПЦС и она станет прочной.





Укладка брусчатки своими руками



• Перед началом работ надо провести «репетицию», особенно, если с помощью разноцветных элементов планируется выложить орнамент (узор). Укладка производится от бордюра к центру и по длине – от одного края до другого.
• Элементы монтируются плотно друг к другу, желательно, чтобы зазор между ними был минимальным. Несомненно, избежать образования щелей невозможно на поворотных и криволинейных участках, но следует следить за их равномерным расположением. Позже они будут заполнены песком.



Укладка брусчатки фото

• После укладки каждого ряда уровнем проверяется горизонталь, даже небольшие отклонения каждой полосы приведет в дальнейшем к смещению всего покрытия.
• Подгонка производится путем несильного постукивания резиновым молоточком (киянкой). При необходимости брусчатка подпиливается болгаркой с отрезным алмазным диском. Резиновые изделия подгоняются посредством электрического лобзика. Элемент обрезается таким образом, чтобы он плотно прилегал к бордюру. С наличия крупных щелей начинается разрушение покрытия.
• По завершении работ желательно всю поверхность уплотнить посредством виброплиты (компрессионной машины) с резиновым основанием, дабы избежать повреждения материала. Это значительно укрепит покрытие, а значит, продлит срок его службы.
• Укладывать гранитную брусчатку лучше поочередно из разных упаковок, так как они могут разниться оттенками. Такой метод минимизирует цветовое расхождение.





Укладка брусчатки видео





Заполнение швов между брусчаткой



• После завершения мощения швы между элементами заполняются просеянным песком. Такая манипуляция не только предотвратит деформацию покрытия, но и воспрепятствует появлению ростков.
• Небольшое количество песка высыпается на часть дорожки и при помощи веника или щетки наполняются швы. Излишки песка сметаются или смываются слабой струей воды. После данной процедуры желательно еще раз заполнить щели до минимальной усадки песка и затем уплотнить поверхность виброплитой.

Дорожки из брусчатки для дач и загородных домов являются оптимальным вариантом. Натуральное «происхождение» материала позволяет идеально вписаться в окружающую обстановку, не создавая дисгармонию. Использование разных схем, сочетание цветовых оттенков дают возможность оформить территорию оригинально и интересно.

strport.ru

Технология укладки брусчатки на песок, щебень и бетон

Для дорожного покрытия и покрытия садовых и парковых аллей в последнее десятилетие характерно то, что на них укладывается наиболее популярный сейчас вид покрытия — брусчатка. Особенно широкое применение она имеет в индивидуальном строительстве.

Колотая брусчатка из талькомагнезита является отличным материалом для мощения садовых дорожек.

Красивый вид, несложная технология, по которой она укладывается, простор ухода делают этот вид покрытия востребованным повсеместно как в городской, так и в сельской местности.

Тротуарная брусчатка как вид дорожного покрытия относится к бетонным тротуарным плитам.

Брусчатка — это материал для мощения, который изготавливается из натурального камня: гранита, кварцита, песчаника или из бетона. Основное ее отличие от тротуарной плитки в геометрической форме. Она представляет собой объемный прямоугольник. По методу производства бывает колотой, пилено-колотой, пиленой, галтованной.

К преимуществам брусчатки относятся:

• высокое качество и технологичность;
• уменьшение финансовых затрат, так как уход за ней минимальный;
• долговечность — до 30 лет службы;
• устойчивость к различным негативным факторам: физическим, механическим, химическим;
• экологичность: она не нагревается на солнце и не выделяет вредных веществ в атмосферу;
• эстетичность: применение различных пигментов придает материалу разнообразные оттенки, цвета не выгорают от времени.

Укладка данного вида покрытия требует правильного использования материалов, оборудования, соблюдения правил и инструкций по мощению дорог и дорожек, которые прописаны в технической документации.

Мощение дорожек своими руками

Геотекстиль отличается высоким модулем упругости, способен эффективно справляться с эксплуатационными нагрузками.

В технологии укладки брусчатки основное внимание уделяется уплотнению земляного кома и правильной организации дренажа:

• при влажном грунте используется геосинтетическое полотно, которое равномерно распределяет нагрузку на грунт и сохраняет дренажную систему в рабочем состоянии длительный период времени;
• если основной компонент грунта — песок, то несущий грунт дополнительно не укладывается.

Вернуться к оглавлению

Инструменты для укладки дорожного покрытия

Устройство дорожного покрытия предусматривает применение следующих инструментов:

• резиновый молоток и метла;
• древесные или металлические колышки;
• строительный уровень и рулетка;
• щетка и деревянный брусок;
• бадья и мастерок;
• лопата и садовые грабли;
• тачка и трамбовка вибрационная или ручная;
• поливочный шланг с душевым устройством, лейка и сито;
• шлифовальная машинка и алмазные диски для резки брусков камня;
• рукавицы, защитные очки.

Вернуться к оглавлению

Подготовка базового основания для всех вариантов мощения

Типы виброплит одностороннего хода отличаются друг от друга размером плиты 400×400 мм, 430×450 мм, 480×485 мм, величиной силы воздействия эксцентрика (10,3- 23,5 кН), областью применения.

Устройство основы состоит из нескольких этапов:

• в месте будущего дорожного покрытия выставляются контрольные колышки-маячки;
• определяется сток воды, он должен быть не меньше 5 % или 5 мм на 1 м поверхности;
• по окончании разметки необходимо определить достаточность земли на площадке: при излишке грунт убирается, при недостатке добавляется;
• площадка выравнивается с помощью граблей и уплотняется виброплитой;
• проводится расчет высоты основания, она должна быть выше запланированного уровня на 1-2 см, это необходимо для учета усадки при уплотнении;
• отмерить высоту, на которую будет насыпаться песок, и закрепить шнур порядовку на этом уровне между кольями;
• отсыпается песочная подушка, тщательно разравнивается с помощью граблей и поливается водой до образования луж. В солнечную погоду поверхность через несколько часов выравнивается профилем, она должна быть ровной и гладкой.

Вернуться к оглавлению

Мощение дорожного покрытия на песчаном основании

Траншея, заполненная хорошо утрамбованным щебнем, тонким слоем песка и залитая бетонным раствором до уровня вбитых в фундамент колышков.

Устройство мостовой из брусчатки на песчаное основание имеет следующие этапы:

• на подготовленную поверхность укладывается геополотно и отсыпается подушка из песка слоем 10-15 см;
• подушка тщательно разравнивается, выполняется уклон под сток воды, необходимо обязательно учитывать «правило 5 %»;
• полить песчаное основание водой из шланга или лейки;
• утрамбовать его виброплитой;
• закрепить шнур под высоту бордюра;
• устанавливаются бордюры, под них выкапывается траншея, которую заполняют щебнем, наносится цементный раствор слоем в 1,5 см и длиной под бордюр, большее количество наносить за один раз запрещается по технологии укладки брусчатки. При помощи резинового молотка бордюр выравнивается до соприкосновения со шнуром;
• бордюр закрепляется бетонной смесью, которая приготавливается в пропорции 1:3, цемент и песок;
• по рисунку мощения с помощью уровня и резинового молотка выкладываются бруски из камня, с зазорами между ними 2-3 мм, контролируются уклоны согласно «правила»;
• зазоры заполняются чистым речным песком при помощи щетки;
• мостовая утрамбовывается виброплитой, очищается слабой струей воды, чтобы швы не вымылись.

Вернуться к оглавлению

Мощение дорожек на основании из щебня

Сделайте твердое основание из крупного дробленого камня. Для обычной садовой дорожки достаточно слоя толщиной 5 см, а для подъездного пути потребуется слой в 10 см.

Укладка брусчатки на щебеночное основание включает в себя такие работы:

• на предварительно подготовленное ложе укладывается геосетка из синтетики;
• насыпается слой щебня высотой 10-20 см;
• щебень разравнивается, подготавливается уклон согласно «правила»;
• проводится утрамбовка щебня;
• подготавливается траншея под бордюры, которая также заполняется щебнем, выкладывается бетонная смесь, устанавливаются и выравниваются под шнур бордюры;
• бордюры закрепляются цементным раствором;
• насыпается сухая цементно-песочная смесь высотой 5-10 см, при необходимости укладывается дорожная сетка;
• при помощи резиновой киянки и уровня выкладываются бруски из камня соответственно эскизу мощения, между ними оставляются зазоры размером 2-3 см;
• дорожка поливается большим количеством воды из шланга;
• после высыхания поверхности швы заполняются сухой смесью и поливаются осторожно водой из лейки небольшой струей, чтобы не вымывать смесь из швов.

Вернуться к оглавлению

Процесс мощения на бетонное основание

Укладка натурального камня, тротуарной плитки с бетонным основанием (пешеходные дорожки и площадки).

Технология укладки брусков из камня похожа на устройство дорожек с песчаным основанием и основанием из щебня.

Процесс укладки состоит из следующих этапов:

• на подготовленное основание насыпается щебень слоем 10-20 мм;
• проводится уплотнение щебня виброплитой;
• устанавливается опалубка из досок и кольев, толщина досок должна быть не менее 40 см, колья устанавливаются на расстоянии 60-100 см один от другого;
• выкладывается бетон слоем от 5 до 15 см, если площадь покрытия большая, то предусматривается установка температурных швов толщиной 0,5 см, через каждые 3 м;
• при применении армирования бетонной смеси бетон укладывается слоем 3 см, производится укладка дорожной сетки и заливка ее бетоном до необходимого уровня;
• формируется и проверяется устройство уклонов и уровней основания;
• заполняются температурные швы эластичным наполнителем, дальше швы затираются специальной затиркой;
• подготавливается траншея под бордюры, в нее засыпается щебень и под каждый бордюр выкладывается бетонная смесь слоем 1.5 см, этой же смесью бордюры закрепляются;
• засыпается цементно-песочная смесь слоем в 3 см, на которую выкладываются бруски дорожного покрытия;
• дорожка поливается водой из шланга с душевым устройством, после высыхания брусчатки швы заполняются сухой смесью, поверхность снова поливают водой, в этот раз из лейки, после высыхания поверхности дорожку посыпают смесью для заполнения швов;
• дорожка повторно поливается из лейки, необходимо следить за напором воды, чтобы не вымылась смесь из швов.

Устройство дорожного покрытия из брусков камня часто требует подрезки бруска, эта операция выполняется с помощью «болгарки» и алмазных кругов, разметка наносится строительным карандашом.

Уложенная вышеперечисленными способами брусчатка служит долго и является украшением дворов, площадей, дорожек.

1stones.ru

Укладка тротуарной плитки своими руками: пошаговая инструкция с фото

Содержание статьи

Для мастеров, которыми осуществляется укладка тротуарной плитки своими руками пошаговая инструкция поможет сберечь бюджет обустройства пешеходных тропинок и паркингов возле коттеджа. Технология одинакова для плитки из бетона и полимерных материалов. Работы следует выполнять летом в отсутствие осадков.

Особенности монтажа тротуарной плитки (ТП)

Данное покрытие позволяет полностью избежать бетонирования и прочих «мокрых» процессов отделки, но только на грунтах с нормальной несущей способностью. Если участок расположен на свежей насыпи, подрабатываемых и проблемных почвах (например, песок пылеватый или чистая глина), имеет сложный рельеф, необходимо бетонирование основания для обеспечения жесткого подстилающего слоя и равномерного распределения нагрузок на грунт.

На песках, гравелистой, скальной почве, супеси и суглинке достаточно снять пахотный слой и заменить его нерудным материалом:

• тропинки – песок;
• парковки – щебень 5/40.

Щебеночное основание стоянки.

Чтобы исключить взаимное перемешивание грунта с инертными материалами, следует выстелить дно котлована геотекстилем и завести этот нетканый материал на боковые стенки. Уплотнять виброплитой необходимо слои по 10 – 15 см толщины максимум, как фото ниже.

Слой геотекстиля.

Виброплита с электрическим или бензиновым приводом понадобится на дальнейших этапах в любом случае. Поэтому его либо арендуют, либо изготавливают своими руками. Так же потребуется инструмент:

• правило – специальное, изготавливается из доски, обычное штукатурное 1,5 – 2 м;
• киянка резиновая – для укладки тротуарной плитки (ТП) и монтажа поребриков;
• уровень – предпочтительнее лазерный, но сгодится и пузырьковый, на сложном рельефе – гидравлический;
• щетка жесткая – нужна для заполнения швов на последнем этапе;
• УШМ («болгарка») – используется для кроя элементов облицовки;
• шнур – разметка трассы, уклонов;
• мастерок и лопата – подсыпка и выравнивание песка.

Инструмент для мощения ТП.

Важно! Щебень укладывается в естественном состоянии, песок обильно увлажняется, проливать его из шланга/ведра не нужно, чтобы не создавать собственным руками верховодку в этом техногенном слое.

На сложном рельефе вначале производится террасирование подпорными стенами из габионов или монолитного железобетона. В противном случае боковые подвижки почвы нарушат геометрию дорожек уже через пару лет эксплуатации.

Террасирование участка габионами.

Даже на ровных участках необходим уклон тротуарной плитки, так как материал является водонепроницаемым, а щелей между элементами мощения недостаточно, чтобы быстро отвести ливневые и паводковые стоки. Между бордюрами и плиткой желательно смонтировать лотки ливневки, а под вертикальными стоками кровельных водостоков интегрировать в покрытие дождеприемники.

Ливневка внутри садовой дорожки.

Технология мощения тротуарной плиткой

Домашнему мастеру важно понимать, что качество и ресурс покрытия садовых дорожек полностью зависят от грунтовых условий:

• глинистые почвы вспучиваются неравномерно, нарушая геометрию тротуаров и стоянок;
• проблемные грунты просаживаются со временем;
• на склонах и без оконтуривания поребриком плитка расползается.

Чтобы исправить основание, плитку придется полностью демонтировать.

При покупке нерудных материалов стоит учесть:

• на парковках предпочтительнее фракция щебня 20/40 в зависимости от интенсивности трафика и эксплуатационных нагрузок толщиной слоя от 30 см;
• для дорожек достаточно щебня 5/20 слоем 10 – 15 см;
• песок лучше выбрать речной или мытый карьерный с минимальным процентом глины;
• при уплотнении виброплитой коэффициенты уплотнения составляют 1,7 для песка, 1,3 для щебня, поэтому при покупке объем котлована нужно умножить на эти цифры, иначе материала не хватит.

Тротуарная плитка должна обеспечить необходимое качество экстерьера дорожек и долговечность покрытия. Поэтому облицовку выбирают по признакам:

• конфигурация – квадратные элементы, мелкоформатная мозаика или плитка среднего формата типовых моделей (клевер, катушка, волна).

  Разновидности ТП.

• декоративный слой – окрашивание в массе или поверхностное;
• технология изготовления – бюджетное вибролитье, дорогостоящее гиперпрессование, классическое вибропрессование.

Гиперпрессованная плитка тротуарная.

Важно! Вибролитая продукция стоит дешевле, поскольку проще в изготовлении, обладает оригинальной конфигурацией, сокращает бюджет отделки. Гиперпрессованную плитку сложно расколоть, повредить, этот вариант оптимален для парковок, которые обслуживаются зимой снегоочистителями.

Вибролитая ТП.

Разметка и планировка

В отличие от несущих конструкций разметка приусадебного пространства чаще всего комбинированная:

• для увеличения художественной ценности используются криволинейные и радиусные формы;
• прямые трассы размечаются шнурами по обноскам;
• скругления очерчиваются непосредственно на грунте по лекалам или крупногабаритными циркулями (привязанный шнуром к центральному колышку стержень).

Разметка дорожки на участке.

При разметке следует учесть следующие факторы:

• уклоны водоотведения – в различной технической документации 1 – 2 градуса поперек тропинок, 2 – 7 градусов при оформлении плиткой отмостки, 2,5 – 4 градуса по длине дорожек и на больших пространствах при мощении стоянки, патио;

  Уклоны для водоотведения.

• террасы – при уклонах больше вышеуказанного значения участок разбивается на зоны, внутри которых создается единый горизонтальный уровень, а границы обносятся бетонными подпорными стенами, габионами или садовыми, тротуарными, магистральными бордюрами для ликвидации оползней, как на фото.

В черноземе содержится органика, которая перегнивает под плиткой и дает усадку. Поэтому рыхлый пахотный слой нужно снять, использовать на грядках, в ландшафтном дизайне или вывезти с участка. Получившаяся планировка называется профессионалами «корытом», в котором и производятся дальнейшие операции мощения ТП.

Снятие плодородного слоя.

Важно! Корни взрослых кустов и деревьев опасны для тротуарной плитки, поэтому их либо выкорчевывают, либо прокладывают маршруты пешеходного трафика на расстоянии 3 м от них.

Дренаж и подстилающий слой

Укладывать ТП следует на жесткое основание, обладающее дренажными свойствами, поскольку часть ливневых стоков отводится сквозь щели между плитками. Однако естественного дренажа недостаточно, чтобы справиться со всем объемом воды в сильный дождь и отвести стоки кровельного водостока при похождении тропинки возле дома или облицовке этим материалом отмостки. Поэтому необходимо выполнить несколько условий:

• исключить взаимное перемешивание щебня или песка с грунтом за счет укладки геотекстиля;
• уплотнить подстилающий слой из нерудного материала виброплитой послойно до состояния, когда верхние камешки щебня не «играют» под ногой при хождении или на слое песка не остается следов обуви;

• уложить внутри подстилающего слоя трубы дренажной канализации от дождеприемников под вертикальными стояками кровельного водостока до включения их снаружи тротуара в общую систему, которая отводит их в подземный резервуар;

  Дождеприемники внутри дорожки.

Если снимается пахотный слой более 40 см и для облицовки выбрана ТП толщиной 6 – 8 см, толщина подстилающего слоя резко увеличивается, чтобы дорожки немного возвышались над прилежащей к ним почвой. Для экономии бюджета в этом случае можно использовать в нижнем уровне подстилающего слоя более дешевые материалы, нежели щебень, речной песок – супесь или суглинок. Их так же необходимо уплотнить виброплитой до аналогичного состояния поверхности.

Поребрики (бордюрный камень) гораздо выше плитки (20 см), поэтому по контуру мощения необходимо изготовить траншею аналогичной ширины глубиной 25 – 30 см, чтобы поставить бордюр на слой раствора.

Траншея для поребрика

Важно! В местах прохождения лотков ливневки потребуется еще одна траншея, так как высота этих элементов варьируется в пределах 13 – 41 см в зависимости от конструкции и материала.

Монтаж бордюрного камня

Без поребриков тротуары потеряют форму, так как плитка по бокам «поползет». Бордюрный камень нужно укладывать по шнуру с учетом продольных и перпендикулярных уклонов декорируемых участков на цементно-песчаный раствор. Соотношение ингредиентов 1/4 (цемент/песок, соответственно. Технология имеет вид:

• мастерком в траншею укладывается раствор;
• поребрик устанавливается на него и осаживается киянкой по шнуру;
• снаружи и внутри в 2 – 3 местах раствор укладывается горкой на боковые поверхности бордюра чуть ниже песчаного слоя, на который будет монтироваться плитка, как на фото ниже.

Монтаж бордюров.

Мощение возможно через сутки-двое, после набора прочности цементным камнем.

Совет! Независимо от размеров лотков ливневки их лучше смонтировать вдоль бордюров вместе с ними на этом же этапе. Эти элементы так же устанавливаются на раствор, которому требуется время для отвердевания.

Мощение плиткой

Существуют методики укладки ТП на цементно-песчаный раствор (для эксплуатации в тяжелых условиях), сухую смесь (1/5 цемент, песок, соответственно) и на чистый речной песок. Практика доказала, что при добавлении в сухую смесь цемента застройщик никаких дополнительных преимуществ не получает, зато резко снижается ремонтопригодность покрытия и увеличивается бюджет отделки. Поэтому в 80% случаев плитка тротуарная монтируется на сухой песок по технологии:

• маяки – изготавливаются из доски или металлопроката, на дорожках небольшой ширины маяками автоматически становятся поребрики;

  Маяки для укладки ТП.

• укладка песка – нерудный материал завозится тачками, выравнивается граблями на 1 – 1,5 см выше проектного уровня, затем уплотняет виброплитой;
• выравнивание – из доски изготавливается специальное правило (выпиливаются углы в зависимости от толщины плитки), которыми протягивается участок, требующий декорирования;

  Выравнивание песка самодельным правилом.

• заполнение пространства – вначале по поверхности между бордюрами (лотками ливневки) распределяется цельная плитка согласно рисунку;
• подрезка – замеряются участки, на которых не помещается целая ТП, производится ее крой УШМ с алмазной оснасткой или диском по камню/бетону;
• заполнение швов – по поверхности облицовки веником или жесткой щеткой перемещают кучку песка, который остается в выемках между элементами облицовки, как на фото ниже.

Совет! Установка бордюрного камня в торцах дорожек не всегда возможна. Чтобы предотвратить расползание элементов мощения на таком участке последние два ряда монтируются на цементно-песчаный раствор.

Способы примыкания ТП к грунту и стяжкам.

Нюансы укладки тротуарной плитки

Проблемы при мощении обычно возникают при оформлении криволинейных участков. Простейшим вариантом на радиусных тропинках является укладка прямоугольных элементов, как на нижнем фото:

• плитку ориентируют длинной стороной по ходу движения;
• работы начинают от меньшего радиуса;
• каждый элемент смещается относительно соседнего;
• поперечные и вертикальные швы расположены клином.

Прямоугольная ТП на поворотах.

Если застройщик выбрал коллекцию плитки со сложной конфигурацией (например, «клевер»), методика мощения кардинально меняется:

• швы смещаются под 45 – 60 градусов по длине извилистого участка;
• поверхность заполняется цельными элементами;
• возле бордюров укладываются куски.

Облицовка радиусных участков плиткой Клевер.

Реже применяется технология «Луч», когда ТП прямоугольного формата ориентирована перпендикулярно бордюрам.

Вариант оформления криволинейных дорожек.

На сложных радиусных перекрестках и крупных участках направление швов может меняться для увеличения художественной ценности композиции.

Декорирование сложного радиусного перекрестка.

Таким образом, проще и дешевле всего мостить дорожки, зоны отдыха и паркинги на участке на песок литьевой или вибропрессованной тротуарной плиткой по прямым трассам. На радиусных участках следует учесть вышеприведенные рекомендации. Для проблемных грунтов следует изготовить жесткий бетонный подстилающий слой.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая реклама

Самое читаемое

masterskayapola.ru

Укладка брусчатки — технология монтажа своими руками на разное основание ( бетонное, песок и другое )

Укладка брусчатки применяется для оформления тротуаров, ступенек, автомобильных въездов, подземных переходов, благоустройства прилегающей территории. Материал признан наиболее долговечным и эстетичным в дорожном строительстве и оформлении дворов частных домов, а так же не сложным в плане технологии.

Что такое брусчатка и какая она бывает

Брусчаткой называется параллелепипед из камня. Покрытие прочное, долговечное, выкладывается на поверхность блок к блоку, предназначено для облагораживания внешнего пространства. Она бывает клинкерной, гранитной, бетонной. Элементы различны по форме, декору, цвету. Существует множество способов монтажа, технологий выполнения работ.

Укладка гранитной брусчатки подойдет для тротуаров, дорог. Натуральный материал экологичен, не требует постоянного ухода. Популярны и блоки из бетона, их отличают высокие показатели устойчивости, но стоит учесть подверженность материала воздействию кислот. Клинкерная брусчатка прочна, не портится от химических веществ, не выцветает.

При бюджетном варианте делать дорожки можно с использованием вибропрессованной цементно-полимерной брусчатки. Материал хорошо переносит нагрузки, обладает влаго- и морозостойкостью. Невысокая цена обусловлена заменой цементных компонентов полимерными.

Есть несколько советов при выборе. Помимо вида и формы элементов, стоит обратить внимание на технические характеристики составов. Важна морозостойкость, которая учитывает цикл замерзания-размораживания (для климатических условий России это 10 циклов). Водопоглощающая способность должна составлять не более 2%. Показателей прочности для брусчатки выделяют 3: на сжатие, на изгиб и на стираемость. Средний вес материала на 1 кв. м — 100 кг.

В чем преимущества и недостатки

Преимущество брусчатки в прочности, высоких эксплуатационных характеристиках, большой несущей способности, устойчивости к перепадам температур. Материал прост в укладке, поэтому тротуарное покрытие можно сделать самостоятельно. Брусчатка экологична, обладает высокой ремонтопригодностью, не требует больших эксплуатационных затрат.

Дорожки из брусчатки не задерживают воду, безопасность перемещения людей обеспечивается шероховатой фактурой элементов. Геотекстильный разделитель, который закладывается в основание, препятствует просадке грунта и деформации тротуара.

Недостатком считается высокая стоимость брусчатки, поэтому в бюджетных проектах на даче используются бетонно-полимерные варианты блоков. Также брусчатка сложна в обработке.

На некоторых почвах при высоком уровне влажности основание может вымываться, тогда кладка проседает, выпадают отдельные элементы.

Инструмент для проведения работ

Брусчатка укладывается ручным и механическим способом, поэтому требуются разные наборы инструментов. Для ручного способа необходима упругая нить, молоток, колышки, лопата, веник, ведра, мастерок, а также строительный уровень и длинное правило. Для обеспечения безопасности потребуются наколенники. В перечне электрических инструментов — болгарка с алмазным диском (нарезает бетон) и вибрационные платформы (уплотняют грунт).

Для проведения работ в больших объемах потребуется машина для укладки брусчатки. Механизированный способ повышает производительность и скорость работ, позволяет регулировать ширину кладки, экономит затраты. Устройство имеет несколько режимов для монтажа разных форматов блоков. Механизированным работам предшествует подготовка площадки, установка бортиков, выкладка плитки на поддоны согласно схеме.

Разметка дорожек и площадок

Технология укладки брусчатки на песок предусматривает разметку участка. Сначала вычисляется площадь мощения. На этом этапе необходимо замерить ширину дороги, чтобы бруски легли ровно, не требовали доработки. Замеряется и толщина швов. Для разметки устанавливаются колышки в углах будущего тротуара. Необходимы маячные шнуры, с помощью которых проверяется уровень поверхности дороги. Регулировка необходима и для прокладки отводов дождевой воды.

Земляные работы

Укладка брусчатки своими руками включает земляные работы. Для создания траншеи вынимают грунт, т. к. верхний слой земли часто неустойчив и не сможет выдержать массивные элементы и эксплуатационную нагрузку.

Объем поднимаемого грунта зависит от проекта, но есть и общие правила. Брусчатка должна располагаться ниже прилегающей к тротуару площади на 4 см. Общая глубина траншеи под блоки и скрепляющую смесь — от 20 см. Если плитка будет размещаться на площадку под транспорт, необходимо увеличить глубину траншеи на 10 см. Дно земляной конструкции выравнивают, уплотняют ручной трамбовкой либо виброплитой.

Технология укладки

Варианты укладки брусчатки обусловлены использованием разных материалов и форм блоков, назначением дороги. Элементы размещают на основании из песка, бетоне либо цементно-песчаной. Прямоугольная классическая схема расположения фрагментов тротуара позволяет комбинировать цвета и фактуры.

Технология укладки елочкой выполняется путем укладки плиток под углом в 45° либо 90°. При схеме выкладки шахматкой применяются квадратные бруски контрастных оттенков, размещают элементы в шахматном порядке. Прием «случайная смесь» позволяет оформить дорожку произвольным расположением брусков разных размеров и цветов.

На основу из щебня

Технология укладки брусчатки на основание из щебня включает комплекс работ. На расчищенное пространство размещается геосетка, сверху наносится слой щебня в 10-20 см. На выровненной смеси создается уклон, поверхность утрамбовывается. Затем устанавливаются бордюры и скрепляются сухой цементно-песочной смесью. Также в местах повышенных нагрузок потребуется монтаж дорожной сетки. Бруски из камня устанавливаются по эскизу, между блоками оставляют зазоры до 3 см. Швы между брусками заполняют сухой смесью.

Из бетона

Бетонное основание под блоки требуется для усиления основы. Скрепляющая смесь необходима при работе с плиткой небольшой толщины и устройстве тротуаров на подвижном грунте. Укладка брусчатки по бетону включает установку опалубки, в которую заливается бетон. При больших площадях покрытия потребуется установить через каждые 3 м температурные швы.

После затирки швов, установки бордюров, заливают цементно-песочную смесь слоем в 3 см. На поверхность выкладываются элементы дорожного покрытия. Брусчатка по бетону не повреждается от сильных весовых и механических нагрузок.

На песчаный слой

Для формирования тротуара из брусчатки на песчаном основании требуется подготовить поверхность: разровнять, накрыть геополотном, сформировать песчаную подушку до 15 см. Важно, какой песок используется в работе. Специалисты рекомендуют составы без примесей.

Насыпь выравнивают, создают уклон под сток воды. Основание поливают водой, утрамбовывают виброплитой. Бордюры скрепляются смесью из бетона, затем начинается укладка брусчатки по заданной схеме. Зазоры между элементами кладки должны быть 2-3 мм. Швы заполняют песком, затем тротуар утрамбовывается виброплитой, очищается водой.

Нюансы

Способы монтажа брусков и материалы определяются назначением дороги. Для пешеходных тротуаров достаточно плитки в 40 мм. Дорогу с постоянной эксплуатацией автомобилем мостят толстой брусчаткой. Для создания пешеходных дорожек рисунок блоков выкладывается на песочном основании либо смеси песка и цемента. Способы укладки брусчатки определяют и виды нагрузок на дорожное покрытие. Укрепить покрытие можно с помощью бетонной стяжки.

Установка бордюров

Установка бордюров происходит по заранее сделанной разметке. Затем замешивается цементно-песчаный раствор в пропорции 1:3 и наносится на поверхность вдоль кладки блоков. Бордюры ставятся на скрепляющую смесь, подгоняются по уровню. Готовые плиты оставляют на 1 день, чтобы раствор скрепил элементы. В некоторых дизайнерских решениях укладка блоков проводится без бордюра.

Слой геотекстиля

Подготовка к монтажу плитки включает укладку гидроизоляционного слоя, который располагают над дренажом в качестве подложки. Так предотвращают попадание влаги к верхнему несущему слою, улучшают качество и целостность покрытия. Слой геотекстиля выстилается на дно и стенки земляной конструкции. Искусственный материал не гниет от длительного нахождения в воде, не разлагается даже при длительном использовании, обеспечивает дороге защиту от воды.

Заделка швов и завершающие работы

Для сохранения целостности покрытия необходимо использовать затирку швов, которые отделяют блоки друг от друга. Существует три основных метода заделки швов у брусчатки. Расстояние между элементами заполняют песком, заливают бетонным раствором либо затирают бетонной смесью. Для тротуара из натурального гранита подойдут песок и раствор из бетона. Для дорог из керамической брусчатки лучше использовать песок. Швы между бетонными брусками затирают бетонной смесью. Мраморные блоки можно скрепить только песчано-цементным раствором.

После заполнения швов кладки лишний материал убирают веником либо метлой. Затем тротуар поливается из шланга водой, смесь затвердевает и прочно скрепляет блоки. Цементно-песчаный раствор заливается между элементами покрытия и оставляется для скрепления.

oplitke.com

Технология укладки тротуарной плитки — Мастремонт.ру

Для правильного выбора тротуарной плитки нужно:

1. Шаг первый — определиться с функциональным назначением покрытия и определить нагрузки, которые оно будет нести.
2. Шаг второй — подобрать необходимую толщину тротуарной плитки.

Рекомендуем:

• для садово-парковых дорожек, тротуаров, придомовой территории, где исключена
  заезда автотранспорта — толщина покрытия должна быть 4 см и более
• для покрытия, где возможен заезд легкового автотранспорта — толщина покрытия должна 6 см и более
• для покрытия с интенсивным движением транспорта, в том числе грузового (парковки, внутриквартальные проезды, грузовые терминалы), — толщина покрытия должна 8 см и более;

Чтобы покрытие было сдвигоустойчивое, рекомендуется:

• выбирать формы тротуарной плитки со специальной криволинейной формой (двойное Т, волна, соты)
• при использовании стандартных камней (кирпич, квадрат) укладку необходимо проводить перевязкой рядов (ёлочка, сдвиг рядов)
• шов тротуарной плитки не должен быть направлен параллельно движению транспорта (направление швов должно быть под углом 45°к направлению движения)

Для правильного выбора необходимых слоев основания нужно:

Шаг первый — определить тип грунта на участке и его несущую способность. От характеристик грунта зависит объём работ на участке по подготовке основания. Точно определить характеристики грунта по его просадочности, текучести, морозному набуханию и другие важные параметры можно только в лабораторных условиях.

Наименьшие затраты по обустройству основания будут при песчаных грунтах, наибольшие — при глинистых. Для простого экспресс-определения состава грунта на участке можно воспользоваться данной таблицей.

Состав грунта	Шарик	Шнур
Глина (тяжелая, влагоемкая почва)	Скатывается, при раздавливании не образует трещин	Скатывается,можно свернуть кольцо диаметром 2 — 2,5 см.
Суглинок тяжелый (тяжелая, влагоемкая почва)	Скатывается, при раздавливании образуются мелкие трещины	Скатывается
Суглинок средний	Скатывается, при раздавливании образуются крупные трещины	Скатывается, но образуются крупные трещины
Суглинок легкий	Скатывается легко, но рассыпается	Скатывается
Супесь (легкая, не влагоемкая почва)	Скатывается с трудом	Не скатывается
Песок (легкая, не влагоемкая почва)	Не скатывается	Не скатывается

Если грунт сухой, его нужно немного намочить. Если Ваш участок относится к подтопляемым или грунтовые воды очень высоко, рекомендуем провести работы по дополнительному дренажу участка, предварительно проконсультировавшись со специалистом.

Подготовка слоев тротуарной плитки

Выбрать место расположения тротуарного покрытия. Определить сток воды. Вода должна уходить от отмостки здания или от дорожки в водоотводные колодцы, на газоны. Уклон можно сделать продольным, поперечным, продольно-поперечным, но не менее 5%, т.е. 5 мм на метр. На краях будущей площадки забить колья. На размеченной площадке при необходимости убрать лишнюю землю или насыпать недостающую. Выровнять площадку граблями.

Если грунт мягкий , необходимо его увлажнить (пролить водой из шланга) и утрамбовать трамбовкой.Рассчитать высоту основания (желательно принять ее на 2 см выше, т.к. при уплотнении произойдет усадка). Отмерить на кольях высоту насыпи песка. Высота насыпи должна быть 5 – 7 см.На отмеченной высоте натянуть между кольев шнур-порядовку. Отсыпать по всей площадке песок и разровнять его граблями.

Тщательно пролить водой из шланга до того момента, чтобы стояли лужи.Приблизительно через 2 – 3 часа в солнечный день, или на следующий день, если погода пасмурная профилем выровнять поверхность до ровной гладкой формы.

Приготовить песчано-цементную смесь в составе 8/1.Высота песчано-цементной смеси должна быть 3 – 4 см. Отмерить на кольях высоту насыпи песчано-цементной смеси и натянуть шнур-порядовку.Отсыпать сухую песчано-цементную смесь, разровнять. Сделать стяжку швеллером до ровной поверхности.

Необходимым условием качественной укладки тротуарной плитки является тщательно подготовленное основание. Для подготови основания(корыта), необходимо выкопать грунт примерно на 40 см и тщательно его утрамбовать. Приямки, котловины и другие понижения, в которых может застаиваться вода, выравниваются засыпанием грунтом с его последующим уплотнением. Поверхности должен придаваться поперечный уклон. Также необходимо на этом этапе не забывать про коммуникации.

Для самостоятельной укладки потребуется

Мастерок, резиновый молоток,шнур-порядовка,деревянные или металлические колья,строительный уровень, шланг для полива и рассеиватель для шланга,метла, грабли садовые или деревянная швабра,ручная трамбовка, профиль или любой подручный ровный инструмент (швеллер, двутавр или труба любого диаметра), песок, щебень или гравий, цемент М500.

Укладка тротуарной плитки

Определяем нужный рисунок и количество необходимой плитки по размерам и цветам. Натянуть шнур без перекосов по фаске плитки. Первый ряд выложить по шнуру. Плитку надо класть от себя на подготовленную поверхность. Укладывать надо по диагонали, накладывать новую плитку сверху таким образом, чтобы она плотно примыкала к предыдущей во избежание увеличения толщины швов. Если плитка легла неровно, мастерком аккуратно подложить под нее песок и трамбовкой осторожно выровнять ее снова. После окончания укладки следует в местах явных превышений выровнять элементы мощения с помощью резинового молотка под строительный уровень.

Закончив укладку всех плиток, нужно промести швы песча-но-цементной смесью (1:10). Из шланга с распылителем увлажнить песчано-цементную смесь в зазорах. После этого при необходимости посыпьте в зазоры еще смесь. В местах повышенной влажности (например, под стоками с крыш) нужно использовать сухую песчано-цементную смесь (3:1).

Для придания площадке точной геометрической формы можно установить пешеходный бордюр и дополнить незавершенные участки половинками или запиленными по форме плитками. По краям уложенной плиткой площадки в местах установки бордюра следует выкопать по натянутому шнуру траншею небольшого размера и требуемой глубины (чтобы бордюр входил в эту траншею до необходимого уровня).

Верх плитки должен превышать верх бордюра на высоту фаски. На жидкий раствор М100 выставлять бордюр. По натянутому шнуру обязательно следить за точным примыканием друг к другу и повторением геометрических форм. Борта бордюра пролить раствором М100 и заполнить песком.

Важно: При укладке плитки необходимо удерживать зазор между плиткой 3-5 мм.

Утрамбовка плитки производится только по сухой поверхности. Перед утрамбовкой швы основательно проверяются и тщательно поправляются, площадь тщательно трамбуют при помощи трамбующего устройства с резиновой основой.

Установка пешеходного бордюра

По краям уложенной плиткой площадки в местах установки бордюра следует выкопать по натянутому шнуру траншею небольшого размера и требуемой глубины (чтобы бордюр входил в эту траншею до необходимого уровня). Верх плитки должен превышать верх бордюра на высоту фаски.

Подготовить песчаное основание (как для укладки плитки), пролить водой и утрамбовать. На жидкий раствор М100 выставлять бордюр. По натянутому шнуру обязательно следить за точным примыканием друг к другу и повторением геометрических форм. Борта бордюра пролить раствором М100 и заполнить песком.

Зазоры и высота плитки

Для статичной укладки зазоры в швах являются решающими т.к. дефекты плиточного покрытия обычно возникают от отсутствия зазоров. Плитка ломается от отсутствия эластичного соприкосновения с рядом лежащей. Плиточное покрытие не деформируется при стабильном использовании и при нагрузке каждой плитки на основу. Если плиточное покрытие обрамлено бордюром, плитка соприкасается друг с другом как в арке (своде). Отсюда вывод — зазоры должны быть хорошо заполнены. И это не тот случай, когда можно подождать, что плитка сама собой стабилизирует!

Чем больше высота зазоров, тем больше сила передачи. Имеющиеся зазоры — необходимое условие для функционального плиточного покрытия, функционально выполненные зазоры не приемлемы, для правильной укладки плитки. Материал заполнения швов необходимо выбирать достаточно стабильный для равномерного распределения возможной нагрузки от камня к камню. Плиточное покрытие является функциональным при полном заполнении зазоров. Материал для заполнения зазоров должен полностью подходить для пропускания воды во внутрь и дальше проникновение в грунт.

Оптимальная статика благодаря правильной связке плитки. Плоская производная плитки, прежде всего на нагрузках качения существенно влияет на расположение плитки. Плитка занимает свое начальное положение благодаря подкреплению плиточных зазоров рядом лежащих плиток. Плитка, правильно установленная для направления движения, отводит возникающее на ней давление на две стороны. Чем активизирует давление на два плиточных зазора. Когда плитка уложена диагонально, то давление распределяется на все четыре стороны от плитки.

Итак, активизируются все четыре зазора. Как показывает практика, диагональная укладка представляется более стабильной, Каждая отдельная плитка приводится к небольшому сдвигу. Или наоборот: образованные под нужным углом швы плитки, правильно и до конца заполненные, важны для стабилизации нагрузки на плиточное покрытие. Диагональная укладка плиточного покрытия, наряду с повышением стабильности покрытия существенно влияет на уменьшение шума при передвижении по покрытию транспортных средств.

Направление плиточного покрытия и рисунок швов является основополагающим вопросом архитектуры плиточного покрытия. Это принимается во внимание при обустройстве улиц и проезжих частей улиц, больших и маленьких площадок и используется смешанный рисунок укладки. Для достижения оптимального давления и для хорошей реакции на это давление есть оптическая и практическая причина попытаться скомбинировать 3-5 разных размера и формы плитки.

Верхний слой /цветовая гамма/ возможные комбинации. Респектабельный натуральный внешний вид плитки придает нашей программе свою элегантность. Поэтому плитка хорошо подходит для самых требовательных и изысканных клиентов. Большой выбор оттенков, естественная форма и розмер создают возможность для воплощения разнообразных вариантов.

Посыпьте вымощенный участок тонким слоем песка и сделайте еще два прохода вибратором. Если стыки между плитками заполнены не полностью, повторите процедуру. Это очень важно для хорошей укладки. Песок, правильно распределенный по стыкам, будет воспринимать нагрузки, прилагаемые к поверхности примыкающих плиток и поможет сохранить твердую и надежную поверхность.

mastremont.ru
