Укладка водяного теплого пола в стяжку видео: Водяной тёплый пол своими руками, видео и описание процесса

Монтаж теплого пола в стяжку видео

Автор На чтение 5 мин. Опубликовано 12.12.2019

Укладка теплого пола в стяжку – это ответственный процесс, который требует качественного подхода. Именно от правильности выполнения всех действий зависит конечный результат, выражающийся в равномерности теплового распределения, надежности и безопасности конструкции, а также в экономии потребляемых ресурсов. Несмотря на имеющиеся сложности, все работы можно провести своими руками, без привлечения специалистов.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

• Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
• Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
• Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
• Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

На заметку! В настоящее время существуют инфракрасные электрические системы, которые располагаются не в глубине стяжки, а непосредственно на ее поверхности, под декоративной облицовкой.

Общий порядок устройства теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:

В первую очередь производится выравнивание основы со всеми необходимыми процедурами, что позволяет создать ровную поверхность для укладки слоя теплоизоляции. Этот этап целесообразно проводить даже при устройстве сухой стяжки.

Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

1. Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
2. При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.

На заметку! Обязательно по всему периметру помещения наклеивается демпферная лента.

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

Некоторые нюансы

Для получения качественного результата целесообразно придерживаться некоторых правил:

• армирование является обязательной процедурой, позволяющей избежать последующего растрескивания;
• теплый пол нуждается в тщательной подготовке основания, его располагают исключительно на ровной поверхности;
• на толщину стяжки влияет диаметр кабеля, который используется для электрической системы, оптимальным параметром считается слой от 30 до 50 мм;
• большие помещения разделяются специальными температурными швами;
• при заливке цементной смеси необходимо дождаться ее полного высыхания, после чего можно проводить другие работы и использовать теплый пол.

При соблюдении всех правил и рекомендаций покрытие с залитой в стяжку системой обогрева будет служить долгие годы, обеспечивая должный комфорт.

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками.

Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

• Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

• Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

• Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

• Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

• Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

• Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

• Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

• Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.

Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.

Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.

5. Укладка сетки для теплого пола.

Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.

После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.

В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.

Теплый водяной пол — правила и особенности мотажа

Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

• целесообразность инженерного решения и сравнение с аналогами;
• правильный выбор составляющих и безупречный монтаж;
• проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

• Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
• Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
• Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
• Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

• Высота, ширина и длина помещения.
• Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
• Аналогичные характеристики и состав пола, потолка.
• Технические параметры оконных и дверных проемов.
• Наружная и внутренняя температура.
• Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Может быть интересно

Расстояние между трубами теплого пола изменяют при необходимости

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в мм	Минимальная длина одного контура, в м	Максимальная длина одного контура, в м
16	60	80
18	80	100
20	100	120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

• Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
• Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
• Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
• Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
• Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

• Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
• Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
• Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

• Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
• Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
• На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
• Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
• Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
• Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

• Технология укладки теплого пола на основу из полимерных плит с выступами.
• Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
• Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.

Монтаж теплого водяного пола своими руками видео и инструкция

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

Оценка: 2.7 из 5
Голосов: 265

Ошибки монтажа и укладки теплого водяного пола

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП).

Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия.

При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов.

Рекомендую прочитать статью о том как работает водяной теплый пол.

Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов

Ошибки монтажа теплого водяного пола из сшитого полиэтилена

Часто при самостоятельном монтаже ВТП люди забывают о том,  что нужно выравнять основание под пол.

Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок.

Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть.

Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора.

Для наглядности предлагаю вам посмотреть следующее видео:

Неправильная укладка демпферной ленты

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры.

Часто люди  забывают крепить ее к стенам или выбирают неправильную ширину ленты.

Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны.

Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

Идем дальше!

Неправильная укладка труб теплого пола

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам.

Здесь все начинается с укладки теплоизоляции на черновую стяжку.

В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен.

Фольгированная изоляция

Последний применяют там, где нет возможности укладывать толстый утеплитель.

Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет.

Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП.

Перечислю их в виде списка:

• Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
• Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
• Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой  трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

Предлагаю вам посмотреть вот это видео:

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер.

Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы  раствор своим своим весом не сплющил трубу.

Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки.

К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры).

Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена группе автономной циркуляции.

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см.

Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400.

Конечно, это требование соблюдается далеко не всегда, но знать про него нужно.

Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение

Водяной теплый пол — сложная инженерная система. Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ.

Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле.

Если вам интересно, почитайте статью о том как сантехники обманывают людей.

На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества, чтобы вам не пришлось потом все это вскрывать.

На этом мы с вами пока попрощаемся, жду ваших вопросов в комментариях!

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

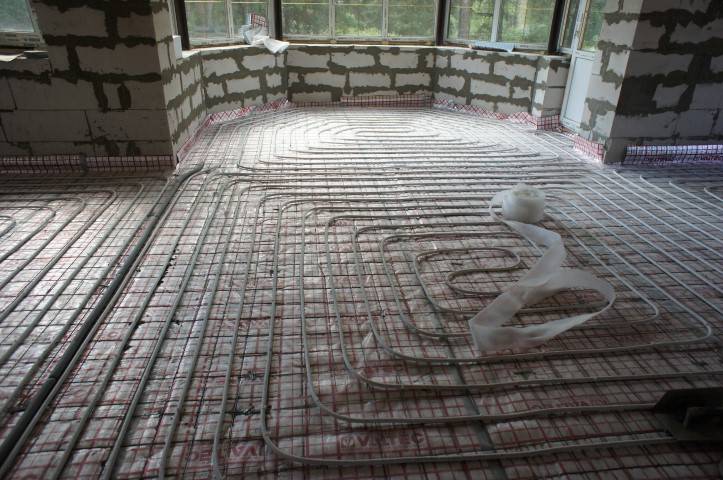

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

пошаговая инструкция – Все о ремонте

Монтаж водяного теплого пола, технология укладки

Содержание

1.  В чем преимущества водяного пола
2.  Монтируем водяной пол своими руками
3. Видео:монтаж водяного теплого пола своими руками

1. Теплый водяной пол — это весьма популярное в наши дни решение для дома, которое имеет большое количество преимуществ. Как правило, водяной пол
используются в коттеджах и частных домах, так как использование подобной технологии в городской квартире существенно ограничено спецификой
решения, а иногда просто нарушает правила использования жилых помещений. Все дело в том, что теплый водяной пол должен подключаться к системе
отопления. Как правило, в городских квартирах используются системы центрального отопления, подключать к ним систему водяных полов во многих регионах (например в Москве)
запрещено. Но даже если в вашем местном законодательстве такой запрет отсутствует, то и тогда, монтаж теплого пола в квартире возможен послеспециальной экспертизы.

Зато, если речь идет о коттедже или загородном доме, то использование системы водяного пола не только возможно, но и экономически оправдано.
Так как стоимость владения такой системой очень низка, даже если речь идет об обогревании большой площади, чего не скажешь про электрические полы.
Кстати, систему подогрева на основе водяного пола можно использовать и для нежилых помещений, лестниц, порогов, и даже садовых дорожек. Эта система может служить основной отопительной
системой или вспомогательной. Наиболее часто такие полы используют с финишным покрытием из керамической плитки или керамогранита.

Это связано с тем,что данные финишные покрытия не выделяют вредных веществ при нагревании, в отличии от многих других. Кроме того, плитка и керамогранит — достаточно
холодный материал, и без дополнительного подогрева, ходьба по нему может оказаться не вполне комфортной, особенно в холодное время года.
Монтаж теплого водяного пола довольно трудозатратная процедура, однако справиться своими руками с ней все же можно, главное знать основные нюансы. В этой статье мы подробно о них поговорим.

Монтаж водяного теплого пола своими руками

2. Теплый водяной пол изготавливается путем монтажа труб в стяжку пола. (Исключение — деревянные полы. В случае монтажа системы водного обогрева
трубы укладываются в вырезанные заранее в набитых к полу досках, канавки). Высота стяжки над трубами должна быть не менее 3 см. Рекомендуем использовать металлопластиковые трубы — это наиболее бюджетный, удобный в работе и долговечный материал.

Прежде чем приступить к приобретению необходимых материалов, необходимо начертить схему теплого пола. Она поможет произвести расчет необходимого материала,
а так же, при необходимости произвести ремонт в будущем, может значительно упростить задачу.
При составлении схемы, следует иметь в виду, что при использовании стандартных труб диаметром 16 мм., длина контура не должна превышать 100 метров,
в противном случае, давления в контуре может просто не хватить для полноценной работы.
Если вы укладываете теплый пол в большой комнате и вынуждены использовать несколько контуров — следует помнить, что длина контуров не должна сильно различаться. Допустимое значение — 10-15%

Трубы укладываются с шагом в 15 см. Если вы живете в северных районах с суровой зимой, можно сократить расстояние между трубами до 10 см.
Укладка водяного теплого пола производиться поэтапно. Сначала нужно подготовить основание. Оно должно быть ровным, без сильных перепадов.
Если перепады превышают 7 мм. их выравнивают, подсыпая песок. На основание укладывается гидроизоляционный слой — это может быть обычная
полиэтиленовая пленка, уложенная в нахлест (ок. 15 см). Необходимо так же сделать нахлест на стены. Стыки скрепляем скотчем.

По периметру укладываем демпферную ленту. Такую ленту на клеящейся основе можно приобрести в строительном магазине,
либо самостоятельно изготовить из термоизоляционного материала, в этом случае не забудьте приклеить ленту к основанию, либо закрепить ее саморезами.
Теперь можно приступать к укладке утеплителя. Выбор материала, а так же его толщина, очень зависит от региона в котором вы живете.

В среднем, толщина термоизоляционного слоя должна быть 5 — 10 см. Если вы используете листовой утеплитель, укладывайте его в «перевязку», смещая
поперечные стыки. Чем качественнее выполнен этот слой, тем более экономно будет расходоваться тепло, а значит тем теплее будет в вашем доме.
Когда работа по укладке утеплителя закончена, переходим к армированию нашего пола. Для этого используем арматуру диаметром 4-5 мм., которую укладываем
в виде сетки, прутья скрепляем между собой проволокой.

Армирование можно производить двумя способами — под трубами и над трубами. Либо только под трубами, но в таком случае при заливке арматура
стяжки, арматура должна укладываться на специальные подставки, что бы получался зазор между арматурой и основанием.
Укладка труб может производиться различными способами: змейкой, спиралью и пр. Трубы фиксируются к арматуре стальной проволокой, либо специальными фиксаторами.

Когда все контуры уложены, не спешите заливать стяжку — на этом этапе необходимо проверить герметичность контуров.
Если испытания подтверждают герметичность контуров, приступаем к заливке стяжки.
Как мы уже говорили ранее, толщина стяжки должна быть такой сто бы покрыть трубы не менее чем на 3 см.
Нагрузка на перекрытия при использовании системы теплого водяного пола составляет 300 кг. м2.

3. Видео: монтаж водяного теплого пола своими руками

Водяной теплый пол под ламинат. Укладка, свойства, монтаж. Видео

Водяной теплый пол под ламинат – одна из отопительных систем, которые идеально подходят для ламинированного покрытия. Финишное покрытие не портится, не деформируется и не ходит ходуном. Его легко мыть и чистить, оно становится не только красивым, но и теплым. Что может быть лучше?

Содержание статьи:

! Такие системы обогрева относятся к числу наиболее безопасных и надежных. Одним из главных преимуществ является равномерность прогрева всей основы, что, в свою очередь, способствует увеличению срока службы всего настила.

Преимущества водяных теплых полов

1. Температурный режим. В процессе эксплуатации он довольно низкий (не выше 50°С), а это имеет прямое отношение к снижению расходов на обогрев;
2. водяной настил – экологически безопасная система;
3. при эксплуатации отсутствует генерация электромагнитного поля;
4. с точки зрения санитарно-гигиенических норм это наиболее безопасный вариант.

Состав водяного теплого пола. Принцип его работы

Начнем с того, что согласно виду применяемых теплоносителей,  все типы напольного отопления можно разделить на три группы:

1. Жидкостные;
2. воздушные;
3. электрические.

Жидкостный вариант считается самым популярным и часто встречается под названием водяное отопление. Стоит отметить, что именно такая система обладает массой преимуществ, если сравнивать ее с другими альтернативными решениями. Вода является здесь теплоносителем, который отличается не только повышенной теплоемкостью, но и дешевизной. Она нагревается при помощи самых разных источников энергии и не выделяет при этом никаких вредных веществ, а также не являются источником электромагнитного излучения. Она сочетается с обычными системами отопления. Все это в целом облегчает создание автоматизированных отопительных систем для различных объектов и помещений. Почитайте подробнее о укладке ламината своими руками здесь.

В чем заключается принцип работы водяного теплого пола под ламинат? В передаче энергии от теплоносителя (вода и разные виды антифриза) конструктивным элементам настила.

Для этого необходимо разместить между финишным покрытием и основой сеть трубопроводов, по которой и будет циркулировать один из упомянутых теплоносителей. Чтобы предотвратить утечку тепла через основу также необходимо выполнить теплоизоляцию между основой и трубопроводом.

! Чаще всего в качестве теплоизолирующего материала используется полистирол. При этом его толщина выбирается с учетом типа напольного отопления, величины тепловой нагрузки, а также термодинамических свойств основания.

Уже поверх такого теплоизолирующего слоя укладывается специальный отражающий экран, изготовлен из алюминиевой фольги с прослойкой воздуха, которая закреплена на основании из полимерных материалов. Все это в совокупности позволяет направить тепловой поток в правильном направлении, уменьшая рассеивание тепла.

Укладка теплого водяного пола на ламинат

Итак, монтаж теплого водяного пола на ламинат осуществляется с применением:

1. Цементно-песчаной стяжки;
2. сухой стяжки.

Цементно-песчаная стяжка

Такой вариант очень часто называют бетонным, так как в качестве несущего, теплораспределительного слоя используется цементно-песчаная смесь, в которую добавляют присадки. Также часто встречается другой вариант названия данной системы  — заливная/мокрая стяжка.

Сегодня данный вариант называют самым надежным и эффективным. Именно с помощью бетонной технологии можно получить максимальный уровень теплоотдачи от основы. Также существует возможность регулирования нагрева в самых широких диапазонах. Обычно, только такой бетонный настил может служить отопительной основой: своей теплоотдачей он покрывает все теплопотери любого помещения. Советуем почитать статью — как сделать стяжку под ламинат.

Бетонная система укладки теплого водяного пола на ламинат обеспечивает все преимущества подобных настилов, в сравнении с другими вариантами. Основа гарантирует уют, комфорт, экологичность и гигиеничность, в каком бы помещении она ни была использована.

Также в данном случае нужно обратить внимание на ламинат для водяного теплого пола. Он должен соответствовать всем требованиям:

• 33-34 класс износостойкости;
• толщина не менее 8 мм;
• влагостойкий;
• предназначен специально для обогревательных систем (такой пункт указывается на упаковке).

! Нагрузка на такие настилы может составлять порядка 500кг/м?. Данный показатель означает, что систему можно использовать на любом промышленном предприятии и в любых частных домах.

Как насчет срока эксплуатации? Долговечность бетонной теплой основы равна сроку службы ламината для водяного теплого пола, а именно не менее 50 лет.

Сухая стяжка

Такой вариант стяжки изготавливается на основе портландцемента, немецких высококачественных присадок и добавок и различной крупности песка. Такой концентрат составляющих помогает увеличить пластичность всего раствора, но снизить содержание воды. Стяжка получается более однородной, если в ее состав добавить пеногаситель. При этом воздушные пузыри будут вытеснены наружу, увеличивая теплопроводность.

Большинство строителей чаще всего используют специальные сухие смеси, потому что они более прочные, если сравнивать их с традиционной смесью цемента и песка. Последний вариант смеси всегда считался более слабым материалом для укладки теплого водяного пола на ламинат.

В состав таких сухих смесей входит целый ряд специальных добавок:

• Компенсаторы теплового расширения;
• регуляторы твердения;
• армирующие компоненты;
• пластификаторы.

Поэтому такие составы очень приспособлены к теплым основам, характеризуются целым рядом преимуществ перед массой альтернативных вариантов, а также рассчитаны на перепады температуры и уровней влажности.

Как и в предыдущем варианте следует обратить внимание на свойства ламината под теплые водяные полы. Ламели должны быть 32 или 33 класса прочности толщиной от 8 до 10 мм. Лучше чтобы основа была влагостойкой, а верхний слой покрытый смолой на основе меламина.

Полезные советы по укладки водяного пола под ламинат

• Укладку нагревательных труб можно осуществить несколькими способами. Их можно прикрепить к арматурной сетке, с шагом один метр. Длина уложенного трубопровода при этом не должна превышать показатель в девяносто метров.
• Трубу также можно крепить крепежной лентой и различными клипсами. Укладывать можно спиралью или змейкой. В таком случае шаг укладки может быть 10 — 30 см.
• Наиболее оптимальным диаметром металло-пластиковой нагревательной трубы считается 20 мм. При этом каждая из петель трубопровода выполняется только цельной трубой. Это помогает исключить возможный риск подтекания воды из точек соединения.
• При укладке водяного теплого пола под ламинат начало и конец трубопровода подсоединяются к соответствующим выводам коллектора. После монтажа производится заливка нагревательного трубопровода цементно-песчаной или сухой смесью. Уже после высыхания всей поверхности настила начинают монтировать ламели.

Как видите, водяные основы обладают массой преимуществ. Основная задача – правильно уложить трубопровод и залить его. После этого можно спокойно приступать к финишному покрытию.

Видео — монтаж водяного теплого пола.

Оцените материал

Schluter®-BEKOTEC | Модульные системы стяжки

1. BEKOTEC устанавливается на ровное и достаточно несущее основание. Если требуется дополнительная изоляция, поместите слой панелей из вспененного или экструдированного пенополистирола на основу и накройте листом полиэтилена.

2. По периметру, где покрытие встречается со стенами или ограничивающими поверхностями, поместите краевую полосу толщиной 5/16 дюйма (8 мм), Schluter®-BEKOTEC-BRS или -BRSK. Кромочные полосы имеют интегрированную пленку, которая должна переноситься поверх разделительного слоя, покрывающего изоляцию.Если необходимо уложить стяжку, используйте кромочную полосу Schluter®- BEKOTEC-BRS / KF или -BRS / KSF с клеящейся ножкой. Кромочная планка -BRS / KF прикрепляется к стене с помощью клейкой ленты на ее обратной стороне, а краевая планка -BRS / KSF является самонесущей. Панель стяжки кладется на ножку из самоклеящейся пены -BRS / KF или -BRS / KSF, чтобы предотвратить обратное течение стяжки под панелью.

3. Модульная стяжка обрезается точно по краям. Панели BEKOTEC соединяются шпоночно-врезными швами.

4. Для изготовления полов с водяным обогревом можно вклинить подходящие нагревательные трубы с наружным диаметром 3/8 «- 5/8» (10-16 мм) между обрезанными стойками. Урезанная конструкция шпилек гарантирует, что трубы надежно удерживаются без зажимов на прямых участках. Зажимы могут потребоваться там, где трубы повернуты на относительно небольшой радиус. Зажимы Schluter®-BEKOTEC-THERM-RH 75 могут использоваться для крепления трубок к пенопластовым панелям BEKOTEC. Расстояние между трубками определяется исходя из желаемой тепловой мощности.

5. Заполните модульную стяжку стяжкой из раствора или заливной гипсовой стяжкой, обеспечивая минимальное покрытие стяжки 5/16 дюйма (8 мм) над стойками. Если требуется выравнивание, толщину раствора можно увеличить до 1 дюйма (25 мм) над шпильками. Стяжку можно отделить у порога с помощью профиля деформационного шва Schluter®-BEKOTEC-DFP, чтобы предотвратить образование звуковых мостиков.

6. Как только по строительной стяжке можно ходить, можно наносить разъединяющую мембрану DITRA или DITRA-XL.Для наливных гипсовых стяжек максимальная остаточная влажность должна составлять 2,0 процента по объему. Керамическую плитку или облицовку из камня можно укладывать поверх DITRA или DITRA-XL тонким методом.

7. Покрытие поверхности поверх DITRA или DITRA-XL разделено на области с деформационными швами в соответствии с Руководством по установке Schluter®-DITRA и отраслевыми стандартами. Семейство готовых профилей для деформационных швов Schluter®-DILEX включает в себя различные формы, размеры и материалы для различных применений.При установке профиля DILEX по периметру или в форме бухты на переходе пол / стена необходимо сначала обрезать выступающие части кромочной планки.

8. При использовании модульной стяжки для лучистого отопления готовое напольное покрытие можно нагреть через 7 дней. Начиная с 77 ° F (25 ° C), пусковая температура должна повышаться ежедневно максимум на 9 ° F (5 ° C), пока не будет достигнута желаемая рабочая температура.

9. Укрывные материалы, не подверженные растрескиванию (например, паркет, ковролин, эластичный пол), можно укладывать непосредственно на модульную стяжку; нет необходимости в расцеплении.Помимо специальных инструкций по установке, необходимо соблюдать допустимую остаточную влажность для выбранного покрытия.

Примечание. При использовании эластичных материалов для напольного покрытия, таких как винил или ковер, рекомендуется увеличить толщину стяжки над стойками минимум до 5/8 дюйма (15 мм).

Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на этапе проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого процесса строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

1. Углеродная пленка — это локальный источник тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
5. Углеродная пленка не имеет бойлера, поэтому можно лучше использовать пространство в техническом помещении.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае хорошо изолированного семейного дома нормального размера (до 250 м. ² ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, более низкий срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей теплоизоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепловой энергии от электроприборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли карбоновая пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Установка Корлока

Следуйте этой простой инструкции из 5 шагов, чтобы укладывать напольное покрытие Korlok:

Шаг 1

Акклиматизируйте Корлок как минимум за 48 часов до установки.

Шаг 2

Подготовить черный пол. Черновой пол должен быть сухим, гладким, ровным, чистым и непыльным.

Шаг 3

Корлок следует укладывать с зазором на расширение 0,2 дюйма (5 мм) по периметру комнаты и всем неподвижным объектам. Снимите плинтусы и подрезанные дверные коробки, чтобы учесть возможное расширение.

Шаг 4

Установите Корлок, оставив расширительный зазор.

Шаг 5

После установки удалите распорки, подметите пол мягкой щеткой и закрепите плинтусы или подходящую кромку, чтобы закрыть зазоры расширения.

Обратите внимание, что перед установкой Korlok вы должны ознакомиться с нашими полными инструкциями по установке.

Особые инструкции по установке

Акклиматизация материала

По крайней мере, за 48 часов до установки, Корлок должен быть извлечен из упаковки (продукт можно штабелировать, но должен лежать ровно) и дать ему возможность акклиматизироваться в помещении, где будет производиться установка. Температура в помещении должна поддерживаться в пределах 18–26 ° C (64–79 ° F).

Для жилых помещений акклиматизация не важна, если температура продукта уже находится в диапазоне 18 ° C — 26 ° C (64 ° F — 79 ° F).

Подготовка чернового пола

Черновой пол должен быть прочным, гладким, ровным, т.е. менее 3/16 дюйма в любом диапазоне диаметров 10 футов (5 мм в любых 3 м), прочным, чистым, с относительной влажностью менее 95% и без всякого мусора до укладки напольного покрытия Korlok. .

Старые остатки клея

Все остатки клея от предыдущих укладок необходимо полностью удалить.

Влажный черный пол

Корлок разрешается укладывать только на сухие полы.Пол должен иметь относительную влажность менее 95% (или в соответствии с национальным стандартом). Если какой-либо черновой пол показывает влажность выше 95%, тогда необходимо применить приемлемую гидроизоляционную мембрану / систему подавления влаги.

Примечание. Соответствующий уровень pH также является требованием для бетонных плит в стандартах некоторых стран. (При использовании процедуры испытания хлорида кальция ASTM 1869-11 показание не должно превышать 5 фунтов на 1000 кв. Футов в сутки).

Бетон / стяжки

Все трещины и швы должны быть заполнены ремонтным составом на цементной основе, а пол должен быть выровнен в соответствии с действующим стандартом.

Все бетонные полы на гипсовой основе должны быть заделаны совместимым герметиком.

Мозаика / Терраццо / Керамика / Плитка для карьеров

Выровняйте линии затирки подходящим разглаживающим составом и сделайте пол прочным.

Деревянные полы

Они должны быть прочными с минимальной гибкостью. Все незакрепленные доски необходимо надежно скрепить, а зазоры заполнить. Полы из деревянных блоков, уложенные прямо на землю / битум / смолу, должны быть удалены перед укладкой.

Линолеум / Термопласт / Винил / Пробка

Убедитесь, что эти полы твердые; зафиксируйте незакрепленную плитку и удалите полироль / герметик с поверхности.

Металлические и окрашенные полы

Полностью удалите отслаивающуюся краску или другие покрытия.

Текстильные напольные покрытия

(включая ковер) необходимо удалить.

Разное

Любые существующие полы, уложенные с помощью урезанного клея, сначала необходимо соответствующим образом покрыть / залить.

Другие этажи

Проконсультируйтесь с вашим поставщиком.

Полы с подогревом и услуги

Korlok подходит для систем напольного отопления, если он изолирован от системы отопления, чтобы температура поверхности не поднималась выше 27 ° C (81 ° F).

Электрические теплые полы

Проконсультируйтесь с производителями, чтобы убедиться, что их система совместима с нашим напольным покрытием. Сетчатые / проволочные системы должны быть уложены в базовое покрытие из армированного волокна сглаживающего состава.Затем следует нанести второй слой грунтовки и разглаживающего состава с армированным волокном. Температура в помещении должна быть в пределах 64–79 ° F (18–26 ° C) до и во время установки.

Установка

Перед началом установки удалите весь мусор и пыль и очистите пол.

Корлок следует укладывать с компенсационным зазором 0,2 дюйма (5 мм) по периметру комнаты и всех неподвижных объектов, включая трубы. Это значение должно быть увеличено до 0,33 дюйма (8 мм) для площадей, превышающих 1000 кв. Футов (100 м2).Для получения информации о больших площадях проконсультируйтесь с вашим поставщиком. **

Плинтусы следует удалить, а дверные коробки подрезать, чтобы учесть возможное расширение. В качестве альтернативы следует использовать подходящую кромочную накладку, чтобы закрыть компенсационный зазор.

Планки следует укладывать со ступенчатыми стыками на расстоянии не менее 10 дюймов (250 мм).

Инструменты

Для успешной установки потребуются следующие инструменты: карандаш, универсальный нож, линейка / линейка, столярный угольник, пила, ручной валик, тяговая штанга, молоток и резиновый молоток.

Исключения

Следует соблюдать особую осторожность при установке Korlok в помещениях, которые подвержены сильным колебаниям температуры, например: неотапливаемые комнаты, зимние сады или прямое солнце / через двери внутреннего дворика, выходящие на юг. В этих случаях следует использовать компенсационный зазор 0,4 дюйма (10 мм). Использование клея при установке этого продукта не рекомендуется.

* Вода не проникает сквозь изделие с одной стороны на другую. Сюда не входят стыки между отдельными плитками / досками.

** Если длина или ширина полосы перекрытия превышает 50 футов (15 м), необходимо использовать компенсационный шов на 0,33 дюйма (8 мм), который следует повторить после этого.

Уход за полом

• Регулярно подметайте пол для удаления рыхлой грязи или песка, так как они могут вызвать мелкие царапины.
• Для тщательной очистки доступен ряд чистящих средств (Clean, Remove и Refresh). Избегайте использования обычных бытовых чистящих средств и моющих средств на основе отбеливателя. Это может сделать пол скользким или вызвать обесцвечивание.
• Всегда убирайте пролитую жидкость как можно скорее, чтобы снизить риск поскользнуться и возможных пятен.
• Используйте входные коврики для защиты от песка и влаги. Убедитесь, что они не оставляют пятен (без резиновой основы), чтобы предотвратить изменение цвета пола.
• Избегайте скольжения или перетаскивания мебели или других предметов по полу — используйте защитные прокладки для пола, чтобы не поцарапать.
• Используйте чашки на роликах для защиты от вдавливания тяжелой мебели.
• Для оптимальной производительности поддерживайте температуру в помещении в диапазоне 55–81 ° F (13–27 ° C).
• Не подвергайте Корлок воздействию стоячей воды, так как это может привести к скольжению.

Ваш путеводитель по лучистому теплому полу: плюсы и минусы | Подрядчики по ремонту домов

Предоставлено: ImagineEnergy.net

4. Как работает теплый пол?

Таким образом, вместо вентилятора, распределяющего теплый воздух, система лучистого пола использует естественное движение тепла, которое проходит прямо в комнату с платформы в полу.Подобно теплому солнечному свету зимой, весь пол используется как обогреватель, и при достижении диапазона 70-72 градусов нагревает все пространство с равномерным распределением в соответствии с сигналами термостата. Теперь у вас есть неизменно комфортное пространство без движущихся частей, вызывающих беспокойство, и без шума. Одна из лучших особенностей этой системы — ее конфигурация, не требующая обслуживания. Полностью заключенный в пол сохраняет его в первозданном состоянии на неопределенный срок. Вы устанавливаете желаемую производительность.

Существуют два типа систем полов с подогревом: полы с электрическим подогревом и пол с водяным подогревом:

1. Электрическое лучистое тепло обеспечивается электрическими кабелями для теплого пола.
2. Гидравлическая система лучистого теплого пола с помощью бойлера вырабатывает горячую воду, затем перекачивает ее по пластиковым трубкам PEX, установленным под нагреваемой поверхностью.

Обе системы основаны на правильной конструкции, обеспечивающей равномерное нагревание и оптимальную температуру для помещения.

Обе системы состоят из непрерывного ряда трубок под полом и управляются термостатом, который реагирует на датчики. Эта система — это то, что способствует созданию однородной среды с полами, поддерживающими наилучшую температуру для комфорта вашей семьи. Какой из них лучше всего подходит для вашего проекта? Это зависит от того, кто выполняет установку.

5. Каковы преимущества водяного теплого пола?

Основным преимуществом лучистого напольного отопления является точность его воздействия — равномерная температура во всем помещении, которая, будучи настроенной на ваш комфорт, не требует регулировки в холодное время года.На высоте головы пространство такое же теплое, как и у ваших ног. Никакой регулировки термостата или вентиляционных отверстий для размещения пассажиров или реагирования на погодные условия. Вы также можете поддерживать постоянный счет за электроэнергию, и, прежде чем вы это узнаете, система окупится сэкономленными деньгами. Лучше всего то, что не нужно беспокоиться о ремонте или замене системы. Без движущихся частей система всегда остается полностью работоспособной.

6. Каковы недостатки водяного теплого пола?

Домовладельцы должны быть готовы заменить полы в своем существующем доме, что требует значительных затрат и часто является препятствием для сделки.Если к полу нет доступа снизу между балками перекрытия, других вариантов нет. Однако, если вы строите новый дом или планируете заменить полы в ходе реконструкции, желаю счастливого дня! Легко монтируется перед окончательной укладкой напольного покрытия.

Кабель и коврик Установка

Было некоторое обсуждение предпочтительного способа установки излучающего кабеля.

Чтобы домовладельцы составили представление о ходе обсуждения, мы предоставляем следующую информацию, чтобы расширить ваши знания для принятия правильного решения, когда появится возможность приобрести тот или иной дом.

Главный контраст между кабелем и матовой излучающей системой — это способ обращения с кабелем в каждом конкретном случае.

Если вы делаете все сами и не возражаете посвятить одну субботу тому, чтобы оставить 200 долларов на своем банковском счете (примерно разница между 200 кв. Футов кабеля и мата), выберите кабель. Однако, если вы генеральный подрядчик, которому нужно, чтобы бригада пришла, ушла и перешла к следующему актуальному проекту раньше, чем позже. Наконец, если вы независимый торговец, то многое зависит от того, насколько хорошо вы планируете свои дни, но все три решения основаны на выборе версии этого блестящего устройства для обогрева ваших комнат с помощью самой эффективной системы отопления на планете.

В кабельной системе кабель не закреплен и может быть сконструирован по-разному. В то время как матовая система предварительно спроектирована на поверхности, которую нужно разрезать на секции и затем нанести. Вы можете согласиться с тем, что система матов займет меньше времени, поскольку вы можете вырезать и подогнать секции в пределах области быстрее, чем тратите время на проектирование свободной кабельной системы. Особенно в комнате площадью около 200 квадратных футов. Так всегда ли получается, что матовая версия экономит время? Когда вы рассматриваете меньшую комнату, такую ​​как ванная комната площадью 40 квадратных футов, и у вас есть другая задача, которую, кажется, легко решить с помощью незакрепленной кабельной системы, которой можно манипулировать вокруг предметов в комнате, тогда как с ковриком было бы сложно.Время сэкономлено в этих условиях. Попытка обернуть коврик вокруг комода или в комнате, чтобы подогнать под душ, или вокруг ванны на изогнутой растительной форме, потребует определенных навыков, если вы выберете установку коврика. Разумно взглянуть на комнату и решить, какая конфигурация лучше всего подходит, обращая внимание на размер и форму при принятии решения.

Не в последнюю очередь это стоимость при выборе системы. Естественно, что с меньшим количеством материала свободный кабель будет стоить меньше, чем версия со встроенным матом.Чем больше пространство, тем больше вы сэкономите на кабеле. Но есть компенсация, когда дело доходит до комнаты большего размера, если вы решите использовать версию с ковриком. Установка займет гораздо меньше времени, поэтому вы будете делать выбор в зависимости от того, насколько ценно ваше время.

В конце концов, если вы заядлый любитель DIY, который может посвятить выходные, чтобы сэкономить 200 долларов (плюс или минус разница между 200 кв. Футами кабеля и ковриком, вы могли бы выбрать кабель. генеральный подрядчик с несколькими бригадами для перемещения между работами, вы наверняка выберете матовую версию.А независимый торговец примет более взвешенное решение. Насколько домовладелец стремится экономить деньги? Или, как вы думаете, сколько времени вы можете посвятить небольшому проекту в одной комнате?

7. Кто распределяет электрическое отопление для полов?

Дистрибьютор	Товар 1	Товар 2	Товар 3	Гарантия
NuHeat Системы обогрева пола Nuheat поддерживают оптимальную температуру на плиточных, каменных, гранитных, мраморных и сланцевых поверхностях.	Плитка / камень излучающая установка	Ламинат	Душ / Коврики на заказ	25 лет
С уважением WarmlyYours также предоставляет дизайнерские услуги	Плитка / камень бетон установка	Ламинат	Дерево	25 лет
Suntouch	Коврики напольные	Провод подогрева пола	Полы с подогревом	25 лет
Schluter DITRA-HEAT	DITRA-HEAT — единственная система, которая обеспечивает утепление и разобщение пола в один слой.	Плитка / камень установка	Дерево: Натуральный спроектировано	25 лет условно
Термософт	Керамика / камень укладка плитки	Монтаж ламината и дерева	Ковровое покрытие и виниловая плитка	Пожизненная гарантия
Heatizon	Устройство пола из плитки и камня	Паркетные полы с подогревом	Ковровые покрытия с подогревом Плавающие полы с подогревом	Различный См. Информацию о продукте на веб-сайте
Тихое тепло	Для традиционных плиточных полов с лучистым обогревом, клееных полов и полов из паркетной доски.	Не предназначен для использования под натуральными камнями.	Поставляется в двух удобных размерах: 3 ‘x 5’ с покрытием 15 S.F и 3 ‘x 10’ с покрытием.	Инструкция по установке на сайте
Разминка Системы подогрева пола и интеллектуальный термостат 4iE поддерживают оптимальную температуру плитки, камня, ковров, ламината и даже винила.	Плитка / камень укладка	Ламинат	Коврики для душа / индивидуальные	30 лет

8.Как установить систему лучистого отопления под ковровое покрытие?

Установка подогрева пола под ковровое покрытие, по рекомендации Warm Zone, Inc .:

1. Прикрепите компоненты к черному полу, следя за тем, чтобы они не соприкасались друг с другом; Вы можете сделать это, применив скобы, специальную ленту или мортер из модифицированного латекса, чтобы удерживать их на месте при установке. (Избегайте использования клея — они могут повлиять на функциональные характеристики полупроводниковых компонентов.)
2. Будьте особенно осторожны, чтобы не повредить компоненты с обеих сторон гвоздями или другими острыми фиксирующими предметами, потому что, опять же, это может привести к короткому замыканию и стать причиной возгорания.
3. После того, как электрические контакты будут выполнены, проложите провода к трансформатору в соответствии с инструкциями производителя, а также в соответствии с электрическими и местными правилами.
4. Провода могут располагаться на полу, в обычных фундаментах или под основанием.
5. Закройте компоненты и установите настил сверху в соответствии с инструкциями производителя.

9. Как установить теплый пол под плитку?

Если владелец дома решит установить этот пол, мы советуем провести исчерпывающую консультацию с дистрибьютором, чтобы узнать все детали укладки, прежде чем приступать к проекту. Schluter предоставил отличный пример подробного руководства по установке и гарантийных критериев; пожалуйста, загрузите это руководство и изучите его перед консультацией со своим дистрибьютором. На их веб-сайте также есть видео, которое мы призываем вас просмотреть и помочь вам определить различные элементы, указанные в инструкциях по установке.

Очень важно учитывать требования к материалам и быть уверенным, что вы можете получить точную спецификацию, чтобы формат плитки подходил для установки.

1. Минимальный размер плитки 2 ″ x 2 ″ (5 см x 5 см).
2. Убедитесь, что фундамент чистый, сливовый и соответствует спецификации несущей способности, чтобы убедиться, что поверхность ровная.
3. Указанный раствор «тонко затвердевает» и наносится на платформу фундамента. Раствор должен легко обрабатываться шпателем с квадратными зубьями ¼ ”x ¼”.
4. Флисовой стороной вниз нанесите его на фундамент, плотно интегрировав мат в раствор с помощью терки, шпателя для стяжки или возьмите DITRA-ROLLER. Важно дождаться времени схватывания клеевого раствора. Если раствор «покрылся коркой» перед укладкой матирования, удалите его и нанесите повторно.

Schluter сообщает нам, что для предотвращения скручивания может оказаться преимуществом «закатать конец мата перед укладкой или положить коробки с плиткой поверх мата после укладки».Компания Schluter рекомендует: * При использовании DITRA-ROLLER поместите на полку DITRA-ROLLER груз (например, мешки с раствором / раствором или коробку с плиткой), не превышающий 75 фунтов. Медленно перемещайте валик от одного конца мата к другому, слегка перекрывая последовательные проходы.

5. 5. Проверьте раствор в углу покрытия, чтобы убедиться, что между флисовой перевязкой и раствором был достигнут полный контакт. Обратите внимание, что покрытие может отличаться в зависимости от консистенции раствора, угла затирки, поверхности фундамента и т. Д.. Удалите и повторно нанесите, если покрытие неисправно; должны быть одинаковыми по всей поверхности.
   6. Совместите концевые и боковые части соседних матов и выровняйте шпильки на верхней части матов при установке, чтобы облегчить установку кабеля.

5. Кабели и плитку можно укладывать непосредственно на мембрану после того, как кабели были проложены с использованием «немодифицированного» набора think-set. Руководство содержит эти инструкции.

10.Как установить лучистое тепло под ламинатный пол?

1. Первое, что необходимо сделать, — это расположить теплые полы так, чтобы они подходили к той области, которую вы хотите обогреть.
2. В неотапливаемых помещениях используйте изоляционный материал или альтернативную подкладку.
3. Подключите датчик температуры пола и подведите провода от конца каждой площадки к электрической коробке.
4. Установите термостат и выполните электрические соединения.
5. Приклейте маты к основному полу, затем приклейте ламинат или деревянный пол к «ThermoFloor».
6. Уложите пол в соответствии с инструкциями производителя.

11. Какие напольные материалы лучше всего работают с тепловым излучением?

Можно считать, что с теплыми полами подойдут все напольные покрытия. Однако некоторые из них будут способствовать более эффективному использованию системы, чем их аналоги. Лучше подумать об этом при определенных обстоятельствах, а точнее, чтобы получить лучший ответ.

1. Керамическая плитка, камень и бетон обладают теплопроводными свойствами, которые позволяют им хорошо работать. Известно, что они проводят, эффективно передают и обрабатывают тепло, одновременно поддерживая постоянную температуру.
2. Учитывая их склонность к расширению и сжатию при переменных температурах, установщик должен применить средства памяти для компенсации этого действия.

** Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для полов с тепловым излучением.

3. Винил и пластик имеют температурные границы, в то время как ковры могут иметь переменный интервал.
4. По общему мнению, наиболее часто рекомендуемый материал — плитка. Его регулярные черты и термостойкость являются главными атрибутами.
5. Если выбрано, бетон будет хорошо работать при использовании гидравлической системы, интегрированной в бетон, когда он заливается бетонной компанией.
6. Производители согласны с тем, что дерево, ковер и плитка положительно реагируют на водяное тепло. Убедитесь, что при проектировании с использованием этого типа тепла выполнено тщательное планирование, и проконсультируйтесь с дистрибьютором для получения максимальной производительности..

12. Сколько стоит система лучистого отопления?

Категория	Младшая оценка	Высокая оценка
Резиденция площадью 2000 квадратных футов с открытой / прямой системой.
40 часов рабочего времени
Площадь перекрытия с балками 2000 квадратных футов	1 700,00 $	3 000,00 долл. США
Две зоны нагрева	1,200,00 $	1450 долларов.00
Допуск на бойлер или водонагреватель	3 000,00 долл. США	3 500,00 долл. США
Всего	$ 5 900,00	7950,00 долл. США

Ознакомьтесь с нашими другими замечательными статьями:

Источники:

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения, так что вы можете настроить комнатные термостаты на падение 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции, предоставленные для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подающая и обратная линия для теплого пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Для бетонных полов мы рекомендуем 65–75 мм стяжку поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть не менее от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, стандартно комбинировать полотенцесушители с подогревом пола в этих областях.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью удален воздух. По завершении закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как регулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыто

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Основы теплого теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола. Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку PEX в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX — прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеевиком проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа сияющих полов

Существует три системы излучающих полов, которые можно применить в доме:

• Полы из лучистого воздуха — Не удерживают большое количество тепла, поэтому они используются в основном в коммерческих зданиях.

• Электрические лучистые полы — Прекрасно справляются с обогревом любого дома, но они очень дороги.

• Гидравлические или жидкостные полы — Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например, в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Существует две категории установки для водяного теплого пола — влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой теплоизоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматурному стержню для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», при котором трубы подвешиваются под черным полом между балками.

Как установить стяжные полы с напольным отоплением. Карманный полистирол

В этом видео мы подробно рассмотрим детали, необходимые при установке стяжной системы теплого пола с использованием карманного полистирола.

Стенограмма видео

Устанавливаем систему из полистирола с карманами для стяжек .Этот продукт включает в себя изоляцию пола, которая имеет предварительно вырезанные каналы для удержания трубы. Таким образом, расстояние между трубами уже определено, и труба защищена от повреждений во время установки. Иногда выбирают эту систему, поскольку требуется меньше стяжки, чем с другими системами теплого пола для стяжек , что также сокращает время высыхания стяжки.
Как и для любого настилочного пола , первым делом необходимо нанести пену с краями по периметру комнаты. Эта пена имеет клейкую основу, которая предотвращает ее смещение после установки, так что зазоры не открываются, а стяжка не может соединяться со стеной.

Снимите подложку, потянув ее с нижней стороны по ходу движения, но пока не удаляйте потертую подложку сверху. Это поможет вам обрезать пену позже при укладке стяжки. Рекомендуется начинать укладку пенопласта на полпути вдоль прямого участка. Когда вы дойдете до конца, вам будет легко закончить.

Когда доберетесь до места, сделайте квадратный надрез, убедившись, что полоса пенопласта перекрывает начало, чтобы не было медвежьей стены. Затем окончательно подрежьте перекрытие.

Теперь вы готовы укладывать изоляционные панели. Существуют канальные панели, затем обратные панели, а также панели прямого подключения. Итак, сначала спланируйте, куда они собираются отправиться. Помните, что для обратного подключения трубы к коллектору потребуются каналы. А в некоторых частях комнаты может не быть трубы отопления, потому что полы с подогревом нельзя устанавливать под постоянными приборами, такими как, например, сантехника, или в данном случае — кухонные шкафы.
Вот почему мы начали с простых изоляционных панелей.Они проследят за тем, чтобы уровень пола был одинаковым для всего помещения.

Для зон с подогревом полов сначала проложите концевые возвратные секции в каждом конце помещения. Затем разместите основные панели с карманами, убедившись, что каналы машинной трубы совпадают с каналами в соседних секциях или с концевыми возвратными петлями. Когда вам нужно обрезать панели по размеру, измерьте и отметьте обрезку, затем используйте ручную пилу или электроинструмент, чтобы сделать разрез.
Или с более тонкими панелями, вы можете использовать универсальный нож.Пенопласт с краевым расширением имеет встроенный чехол, предотвращающий попадание стяжки под изоляцию. Итак, теперь обойдите край комнаты, чтобы проверить гетры, лежащие поверх панелей. По углам разрежьте гетр, чтобы он сидел правильно.

Теперь вы готовы вставить трубу в предварительно вырезанные каналы в полистирольной изоляции. Извлеките резак Wavin из упаковки трубного змеевика и снимите синюю внешнюю обертку. Найдите конец трубы в центре змеевика и выведите трубку отсюда.
Когда вы начинаете устанавливать трубу, убедитесь, что вы оставили достаточно длинный хвост, чтобы соединиться с предполагаемым местом расположения коллектора. Начните с края комнаты и закрепите трубу над гетром, чтобы удерживать ее на месте. Затем продолжайте проталкивать трубу в каналы либо рукой, либо проталкивая трубу на место. Обычно на поворотах легче это делать вручную, но на прямых участках быстрее нажимать трубу ногой. В углах заверните трубу в изгиб, чтобы надежно закрепить ее. Когда хвостовики трубы окажутся ниже места расположения коллектора, закрепите трубу в изогнутой опоре для трубы, чтобы надежно удерживать ее на месте.

Когда вся труба установлена, можно переходить к завершающим этапам монтажа; включая опрессовку контура, установку коллектора и трубопроводных соединений к нему. И как только вы установили на пол, вы можете подключить элементы управления и установить термостаты. Все эти этапы описаны в других наших видео по установке.
